AMS 2 Pro registreres ikke af printeren

Beskrivelse af problemet

Når AMS 2 Pro er tilsluttet printeren og tændt, blinker LED-indikatorerne for alle fire pladser i feederen rødt to gange (dobbeltblink). Desuden kan AMS 2 Pro hverken registreres på enhedens skærm eller i softwaren.

Sikkerhedsadvarsel

Før du udfører vedligeholdelse på printeren eller dens elektronik (herunder printhovedets kabler), skal du slukke printeren og afbryde strømforsyningen. Det forhindrer utilsigtede skærmberøringer og kortslutninger, som kan skade elektroniske komponenter og medføre sikkerhedsrisici.
Når du udfører vedligeholdelse eller fejlfinding, skal du altid kontrollere temperaturen på hotend og varmeplade. Undgå at arbejde, mens de stadig er varme. Er arbejde ved høj temperatur nødvendigt, skal du bruge varmebestandige handsker for at sikre en tryg og effektiv vedligeholdelse.

Fremgangsmåde

Bekræft kabelversion

Trinhøjden på kablet, der følger med AMS, er 1,1 mm, mens trinhøjden på kablet, der følger med AMS 2 Pro, er 2,5 mm. Bruger du det ældre kabel sammen med AMS 2 Pro eller AMS HT, kan det give kommunikationsfejl.

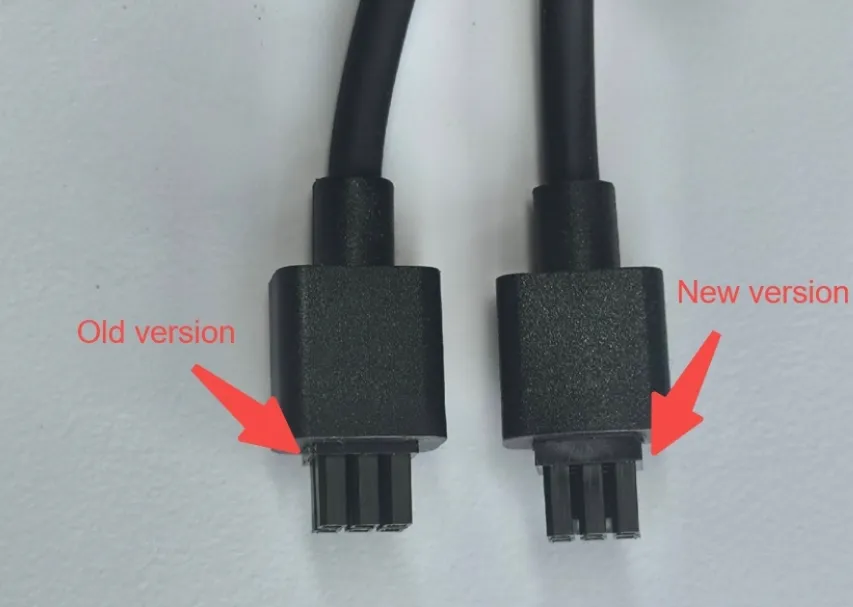

Sammenligning af trinhøjde på AMS-kabel og AMS 2 Pro-kabel

Brug af tredjepartskabler kan give det samme problem.

Kontrol af pins

Prøv først at sætte 6-pin-kablet i igen, og tænd derefter enheden for at se, om den fungerer normalt igen. Hvis problemet fortsætter, skal du kontrollere pinsene på 6-pin-kablet for deformering eller afbrudt forbindelse.

Kontrol af pins på 6-pin-kablet for deformering

Krydstjek

Hvis du har både en AMS og en AMS 2 Pro, kan du montere AMS separat og tænde den for at teste.
Fungerer AMS normalt, bekræfter det, at fejlen ligger i AMS 2 Pro. Fortsætter problemet derimod, tyder det på et problem med printeren eller bufferenheden.

Kontroller de interne kabelforbindelser

Følg trinnene i afmonteringsguiden . Kontroller, om det interne bus-signalkabel inde i AMS er gået løs.
Frigør stikkets lås, sæt stikket i igen, og tænd enheden på ny for at se, om den fungerer normalt igen. Fungerer den ikke normalt igen, og du ikke har et multimeter, skal du kontakte det tekniske team for yderligere hjælp.

Kontrol af det interne bus-signalkabel inde i AMS

Test med multimeter

Et multimeter kan hjælpe med at lokalisere fejlen præcist. Hvis du ikke er fortrolig med at bruge et multimeter, kan du finde hjælp i guiden til brug af multimeter.
⚠️ Bemærk til kunder
Denne procedure er kun beregnet til kunder, der allerede har et multimeter. Den er ikke påkrævet for garantiservice og skal ikke betragtes som et obligatorisk fejlfindingstrin.

Måling på AMS 2 Pro-interfacet

Sæt først 6-pin-kablet i AMS 2 Pro. Forbind derefter den sorte probe til den grønne pin nr. A, og mål de blå pins nr. 1 til nr. 4 med den røde probe én ad gangen, og notér modstandsværdierne.

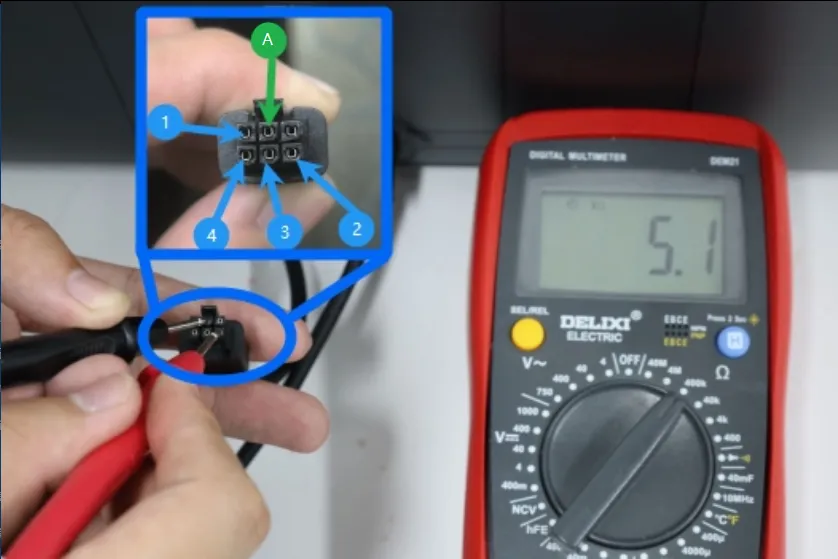

Måling af modstand på pin 1 til 4 på AMS 2 Pro-interfacet
Kabeldefinitioner og reference-modstandsværdier:

Nr. 1 2 3 4
Modstandsområde 4-6 KΩ 4-6 KΩ 4-6 KΩ 4-6 KΩ

Fjern derefter hovedrammen, og fastgør stikket til rammen med tape.

Forbind den sorte probe til strømledningens anden terminal, mål de blå pins nr. 5 til nr. 8 på det hvide stik med den røde probe, og notér de fire modstandsværdier.

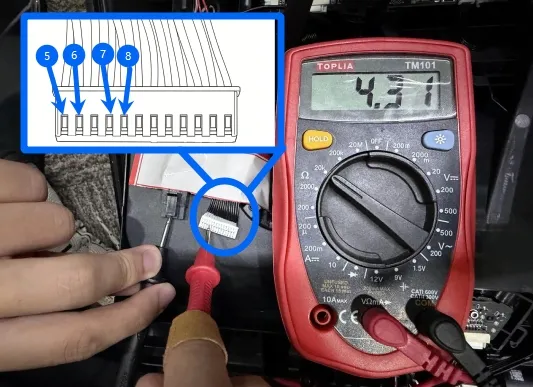

Måling af modstand på pin 5 til 8 på det hvide stik

Notér dine faktisk målte værdier. Ligger målingerne meget tæt på reference-modstandsværdierne, kan du gå videre til næste trin og måle på printeren. Afviger resultaterne, skal du kontakte eftersalgs-teamet og oplyse dine måleresultater.

Kabeldefinitioner og reference-modstandsværdier:

Nr. 5 6 7 8
Modstandsområde 4-6 KΩ 4-6 KΩ 4-6 KΩ 4-6 KΩ

Måling på printeren for normal funktion

For enheder i H-serien:
Forbind først den ene ende af 6-pin-kablet til printeren. Forbind derefter den sorte probe til den grønne pin nr. A og den røde probe til de blå pins nr. 9 til nr. 12 én ad gangen, og notér de 4 modstandsværdier.

Bemærk: Justér multimeteret til forskellige måleområder undervejs efter behov. Brug tabellen nedenfor til at vælge det rette måleområde.

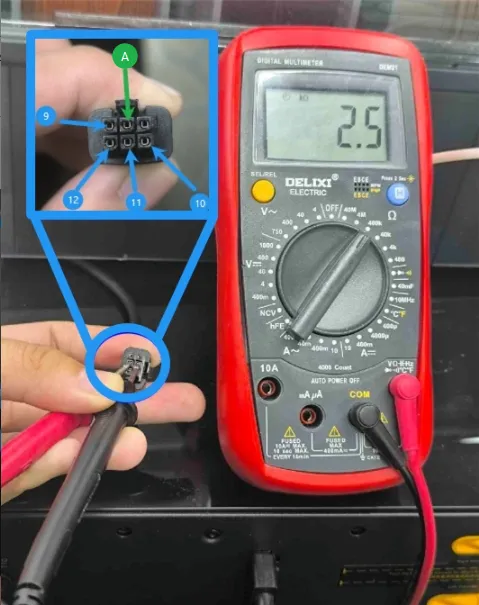

Måling af modstand på pin 9 til 12 på printeren
Mærkninger og reference-modstandsværdier:

Nr. 9 10 11 12
Område 0.8-1.5 KΩ 0.8-1.5 KΩ 2-3 KΩ 2-3 KΩ

Mål dernæst modstanden i kablet mellem bufferen og MC-kortet. Følg trinnene i afmonteringsguiden for at fjerne bufferen og trække stikket ud til måling.

Forbind den sorte probe til den grønne pin nr. A, mål derefter de blå pins nr. 13 til nr. 16 med den røde probe, og notér de fire modstandsværdier.

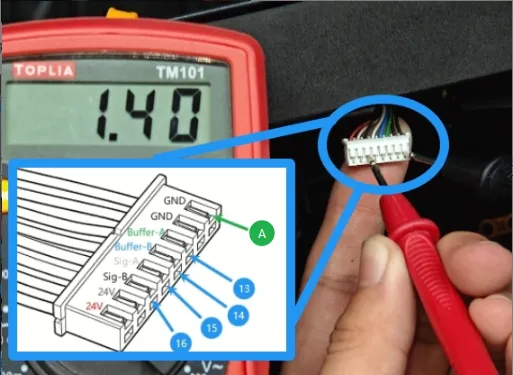

Måling af modstand på pin 13 til 16 mellem buffer og MC-kort

Kabeldefinitioner og reference-modstandsværdier:

Nr. 13 14 15 16
Område 55-65 KΩ 55-65 KΩ 1-3 KΩ 1-3 KΩ

Notér alle dine måleværdier, og kontakt eftersalgs-teamet for at oplyse dine resultater.

Skemaet til at notere modstandsmålinger kan se ud som nedenfor.

Nr. 1 2 3 4 5 6 7 8
Modstandsværdi
Nr. 9 10 11 12 13 14 15 16
Modstandsværdi

Afsluttende bemærkninger

Vi håber, denne vejledning var nyttig. Hvis den ikke løser dit problem, kan du oprette en supportsag direkte hos Bambu Lab, så hjælper de dig videre.

Opret en supportsag hos Bambu Lab →
