AMS hovedfunktioner og arbejdsgang

Introduktion til AMS-fremføringssystemet

AMS-fremføringssystemet kan opdeles i to hoveddele:

1. Første trins feeder + Filament-hub + Buffer

2. Ekstruder (Skæresensor + Filament-detektionssensor)

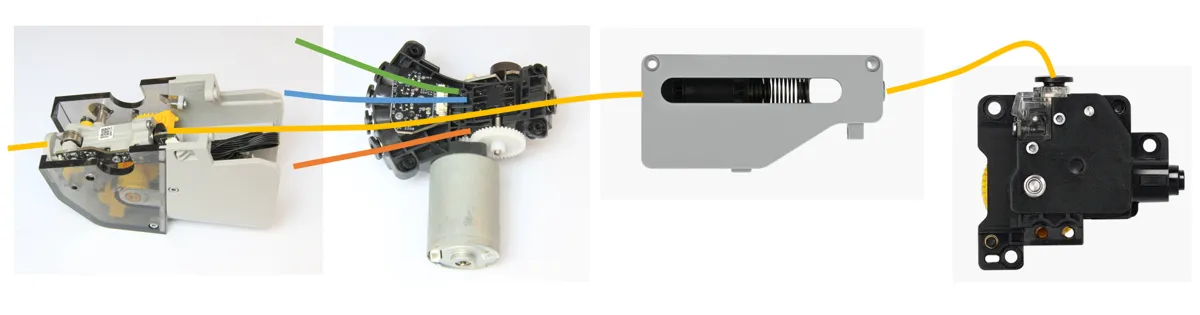

Diagram over AMS-fremføringsvejen

Feederen og filament-hubben kan registrere filamentet og indlæse og udlæse det. Bufferen sender et signal tilbage til AMS og printeren for at styre fremføringshastigheden. Inde i ekstruderen sidder en skæresensor og en filament-detektionssensor, og sensorsignalerne sendes også tilbage til AMS for at afgøre, om filamentet kan fremføres normalt. Kort sagt bygger AMS og printeren på signal-feedback fra hver sensor for at sikre en jævn fremføring.

Første trins feeder

Der er fire feedere på AMS, som trækker filamentet ind i AMS. De driver også den sorte muffe-enhed til at rotere spolen, når filamentet udlæses.

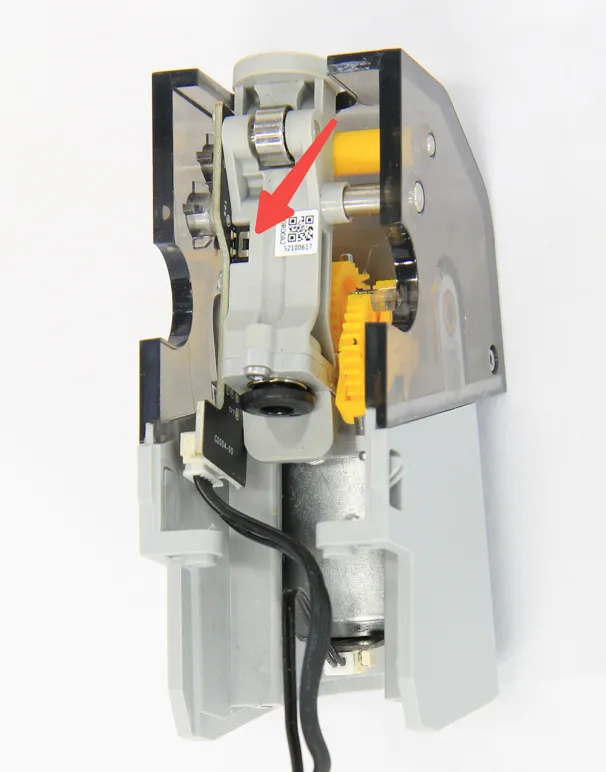

Feederen har en filament-detektionssensor. Når den registrerer, at filamentet indsættes, starter motoren og trækker automatisk filamentet ind til forindlæsning. Sensorens placering er vist nedenfor:

Filament-hub

Filament-hubben sidder bagerst i AMS og består af fire sensorer, en kilometertæller og en motor. Den samler fire fremføringsveje til én. Når sensoren registrerer, at filamentet fremføres ind i filament-hubben fra feederen, aktiveres motoren og giver en ekstra drivkraft, så filamentet sendes videre til ekstruderen.

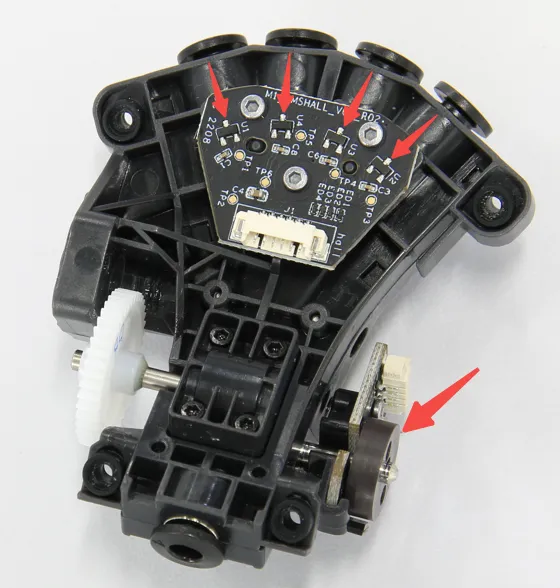

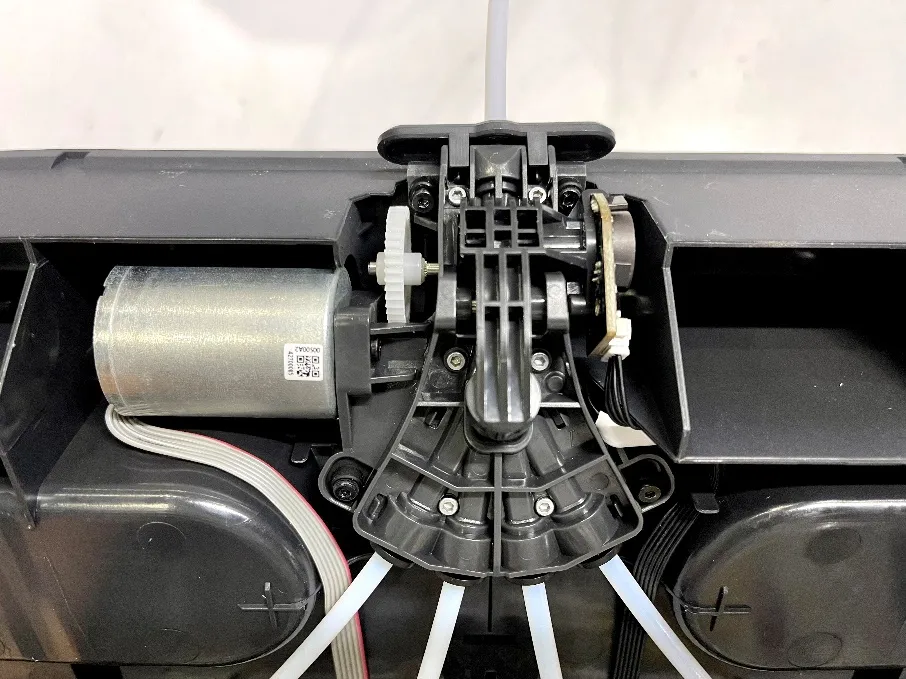

Placeringen af filament-hubbens filament-detektionssensor og kilometertæller er vist i figuren nedenfor. Når filamentet føres ind i og ud af filament-hubben, ændres sensorens signal, så AMS kan afgøre, om filamentet er sendt til filament-hubben. Du kan se filament-hubbens indvendige opbygning på wikien: Dismantling and cleaning the AMS filaments hub | Bambu Lab Wiki

Kilometertælleren bruges til at afgøre, om filamentet er sendt ud af AMS, og kan også bruges til at beregne længden af det filament, der er sendt ud.

Filamentsensorer og kilometertæller

Buffer (AMS-hub)

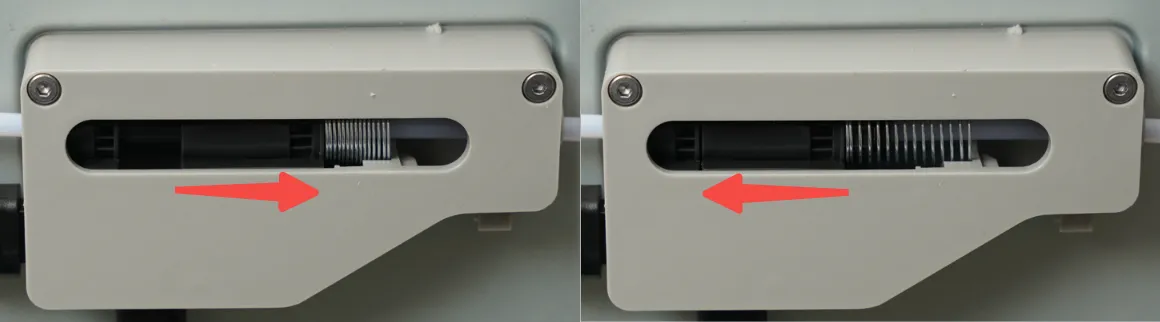

Bufferen sidder mellem AMS og printeren (AMS-hubben bruges, når flere AMS er tilsluttet) og består af en glider, en fjeder og en sensor. Når AMS skubber filamentet ind i printhovedets ekstruder, skubber trykket fra fremføringen glideren mod højre og opbevarer et lille stykke filament i bufferen. Når ekstruderen forbruger filamentet i bufferen, vender glideren tilbage mod venstre. Glideren registreres af sensorer og meldes tilbage til AMS og printeren for at justere fremføringshastigheden.

Ekstruder

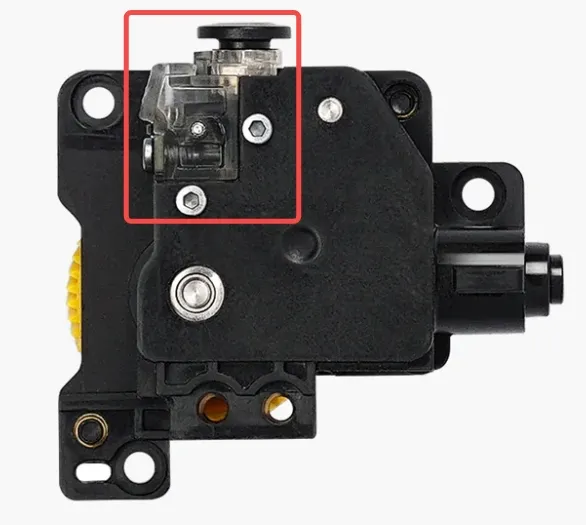

Ekstruderen bruges til at ekstrudere filamentet under print. Den har en filament-detektionssensor og en skære-detektionssensor indvendigt, som vist i figuren nedenfor:

Filament-detektionssensor

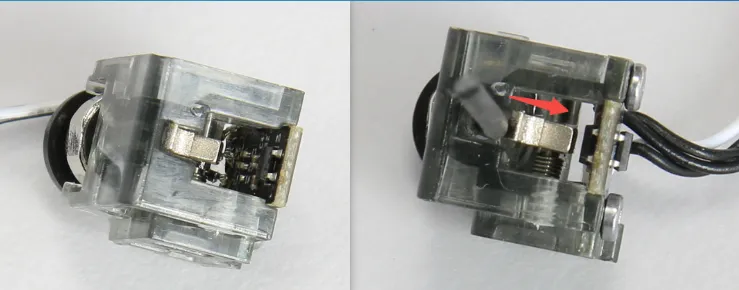

Filament-detektionskontakten, vist nedenfor, består af en magnet og en Hall-sensor. Når filamentet indsættes, bevæger magneten sig tættere på Hall-sensoren. Når der ikke er noget filament, springer magneten automatisk tilbage. Printeren afgør ud fra den målte Hall-værdi, om der er filament inde i ekstruderen.

Når filamentet indsættes, skubber det magneten tættere på sensoren

Når filamentet registreres, viser skærmen en grøn prik:

Skæresensor

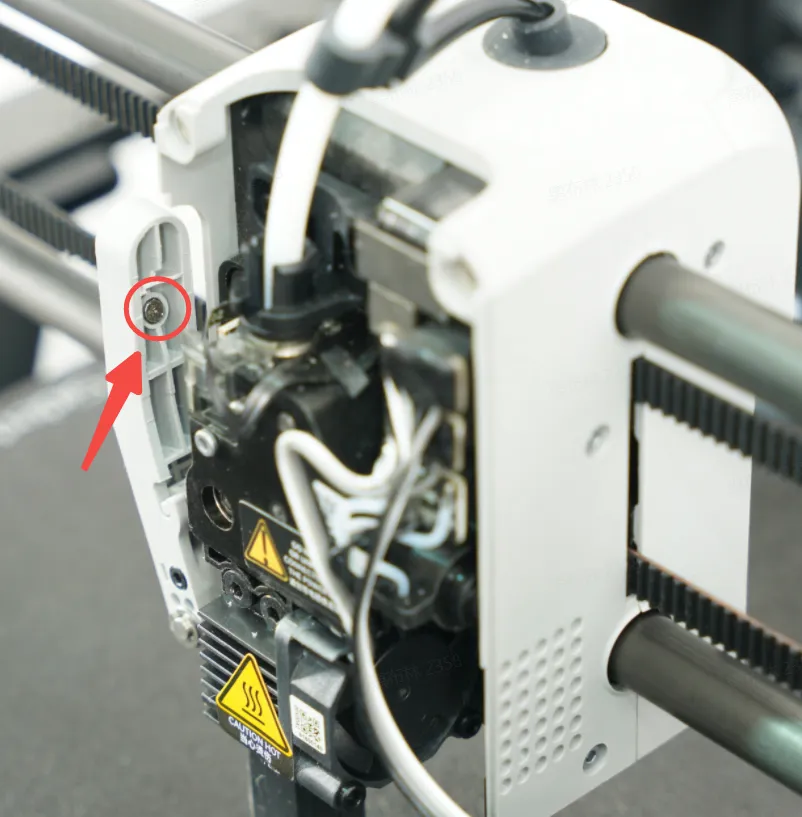

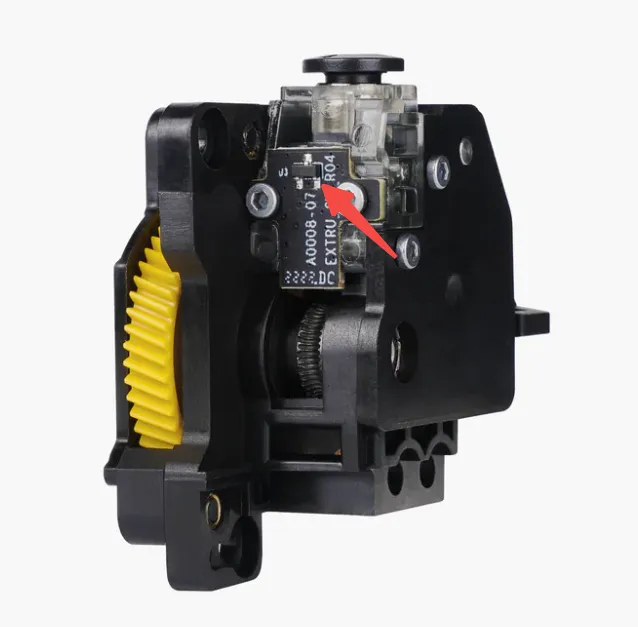

Figuren nedenfor viser skærerens Hall-sensor. Skæreren har en magnet på håndtaget. Når skæreren skærer filamentet, kommer magneten tæt på Hall-sensoren. Når skæringen er færdig, springer skæreren tilbage, og Hall-værdien ændres gennem hele forløbet. Ud fra den målte Hall-værdi kan printeren afgøre, om skæreren sidder fast, og om skæringen er lykkedes.

AMS' hovedfunktioner

Forindlæsning

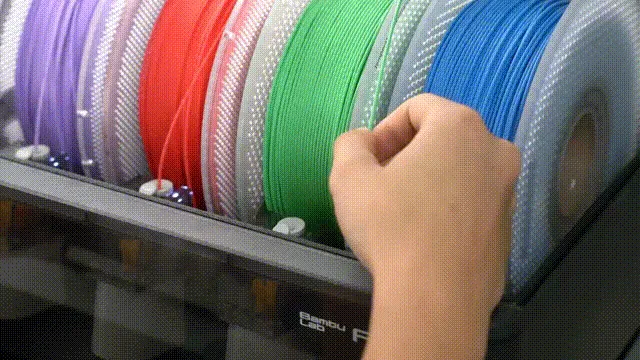

Når AMS er i tomgang og du indsætter filamentet i feederen, sender feederen det til filament-hubben og trækker det lidt tilbage, indtil filament-hubbens sensor registrerer det. Denne proces kaldes forindlæsning. Ud over at give brugeren feedback ved indsættelse af filamentet kan forindlæsning også stramme filamentrullen på spolen, så filamentet på spolen ikke sidder løst.

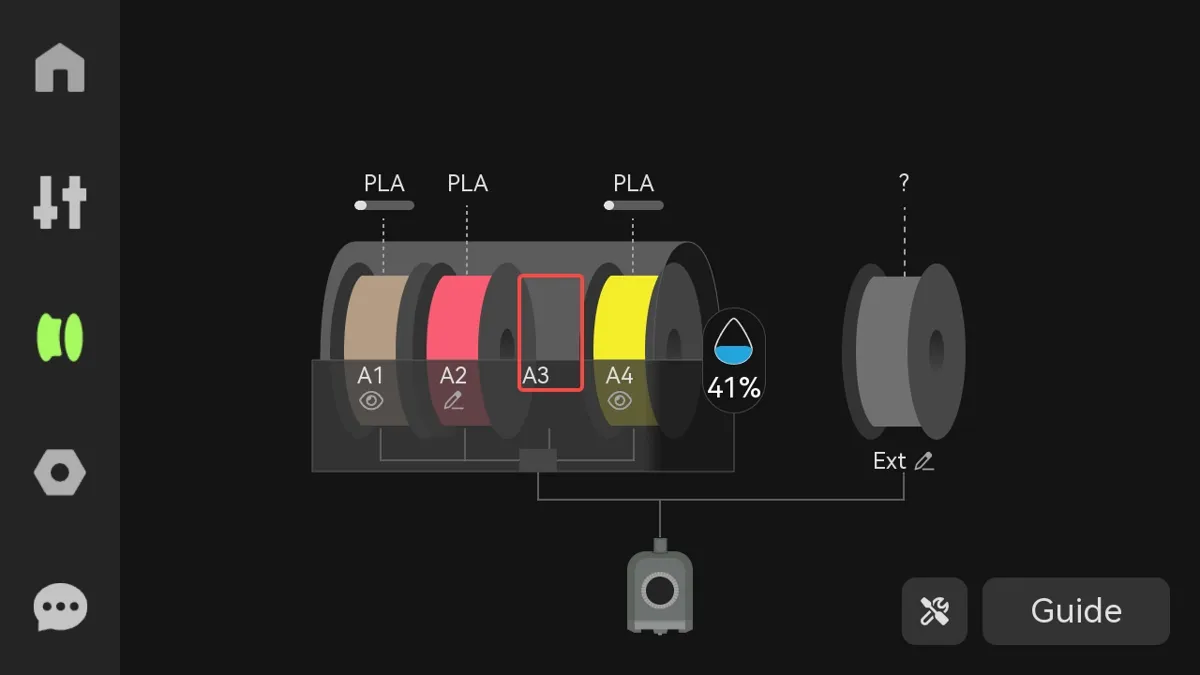

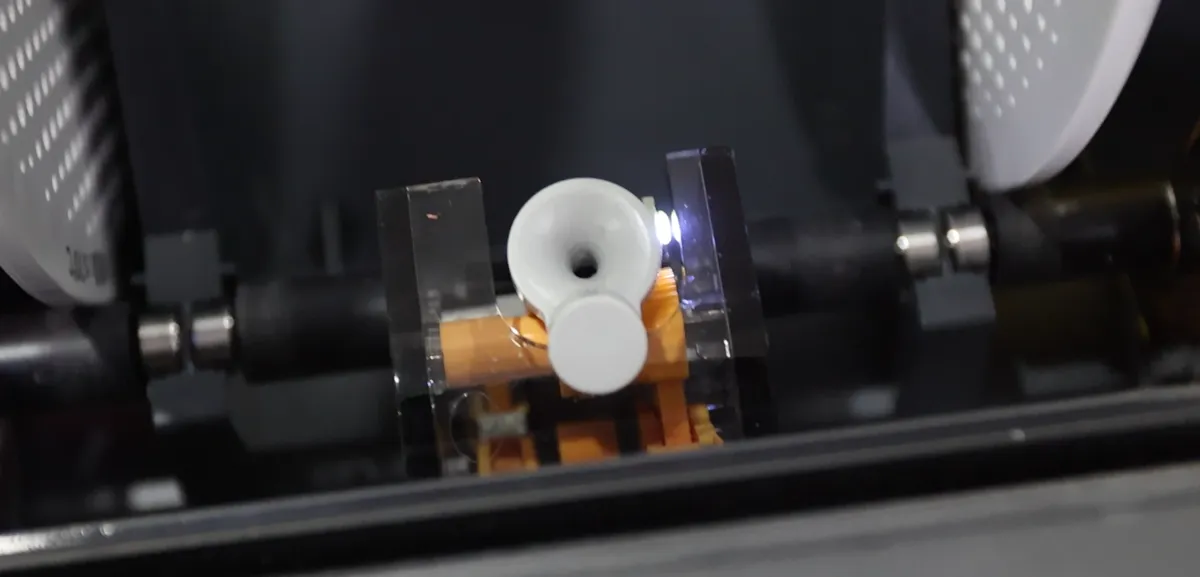

Indsætnings-assistentfunktion: Før forindlæsning kan du trykke på ikonet for den tomme plads på skærmen, hvorefter feederens motor og tandhjul begynder at dreje, så filamentet lettere kan indsættes med hjælp.

Læsning af RFID

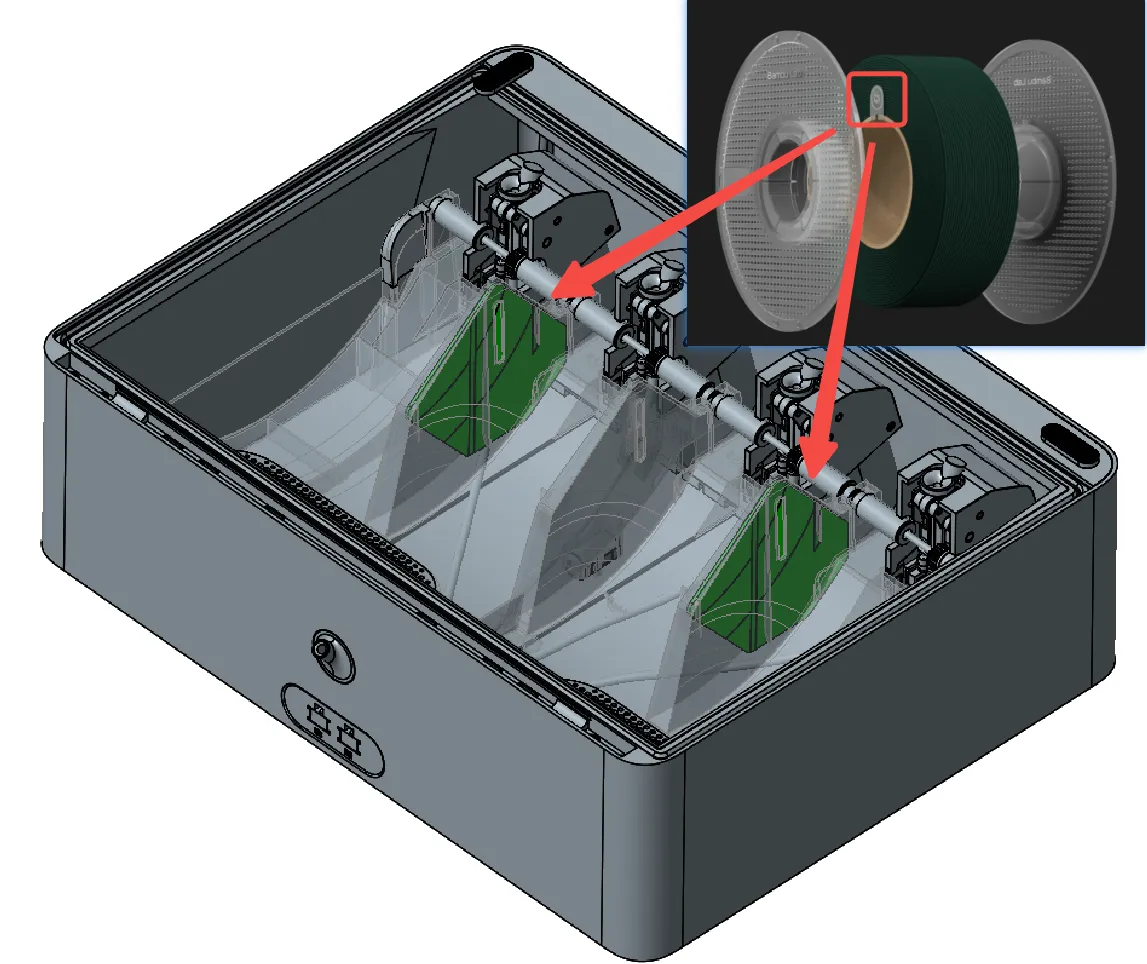

Bambus officielle filamentruller har RFID-tags på begge sider, og i AMS sidder to RFID-læseprint, som kan aflæse filamentoplysningerne.

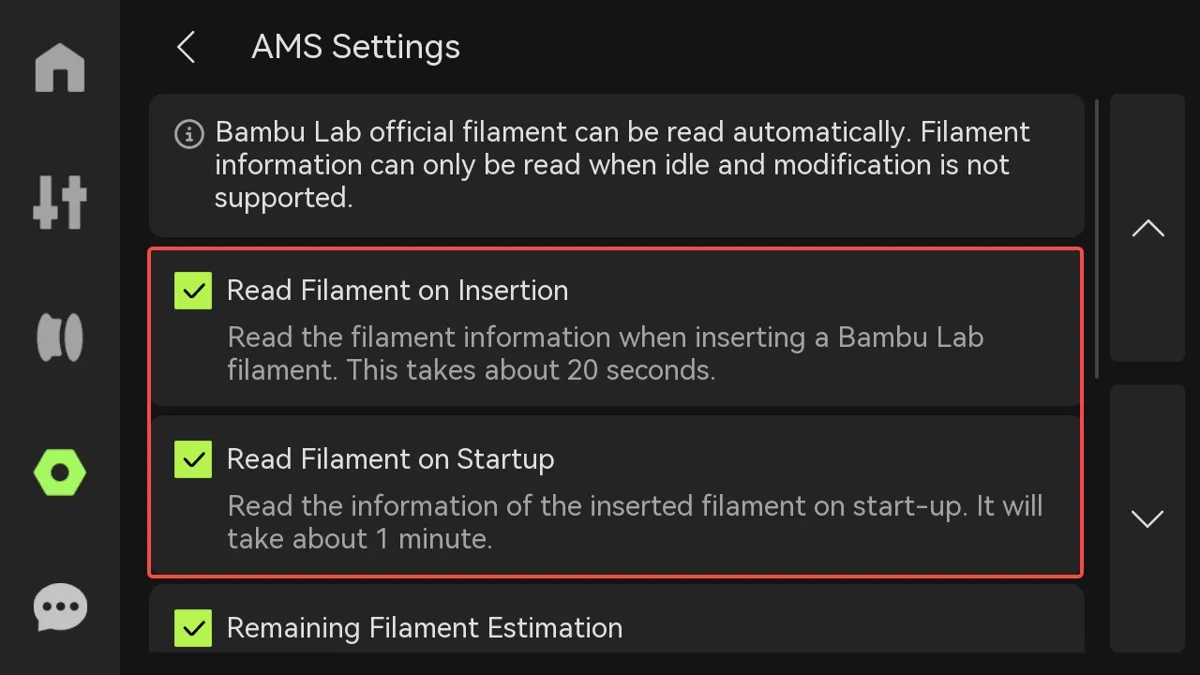

RFID-læsefunktionen kan indstilles på skærmen til at opdatere ved indsætning eller ved opstart. Hvis "Read Filament on Insertion" er slået til, begynder AMS at læse filamentets RFID efter forindlæsning. På samme måde vil AMS med "Read Filament on Startup" slået til også begynde at læse RFID for hver plads' filament efter hver genstart af printeren.

Du kan også manuelt trykke på ikonet over hver plads på skærmen eller i sliceren for at læse RFID.

Tryk for at læse RFID

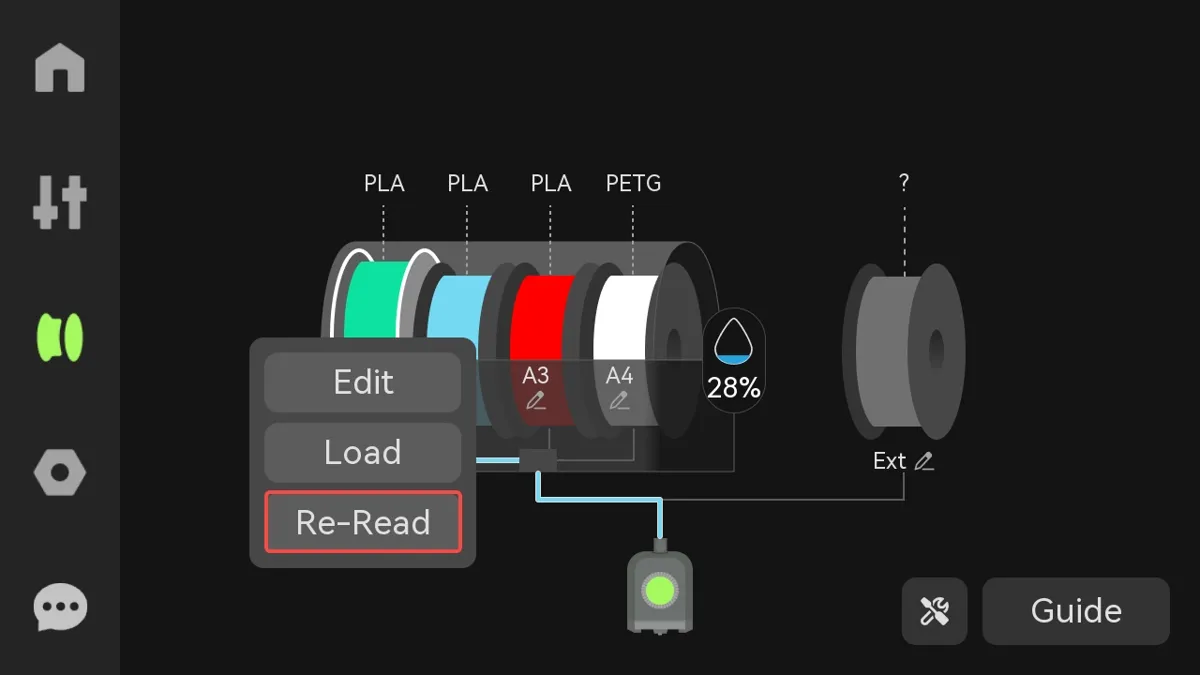

Vælg spolen og klik på Re-Read for at læse RFID igen.

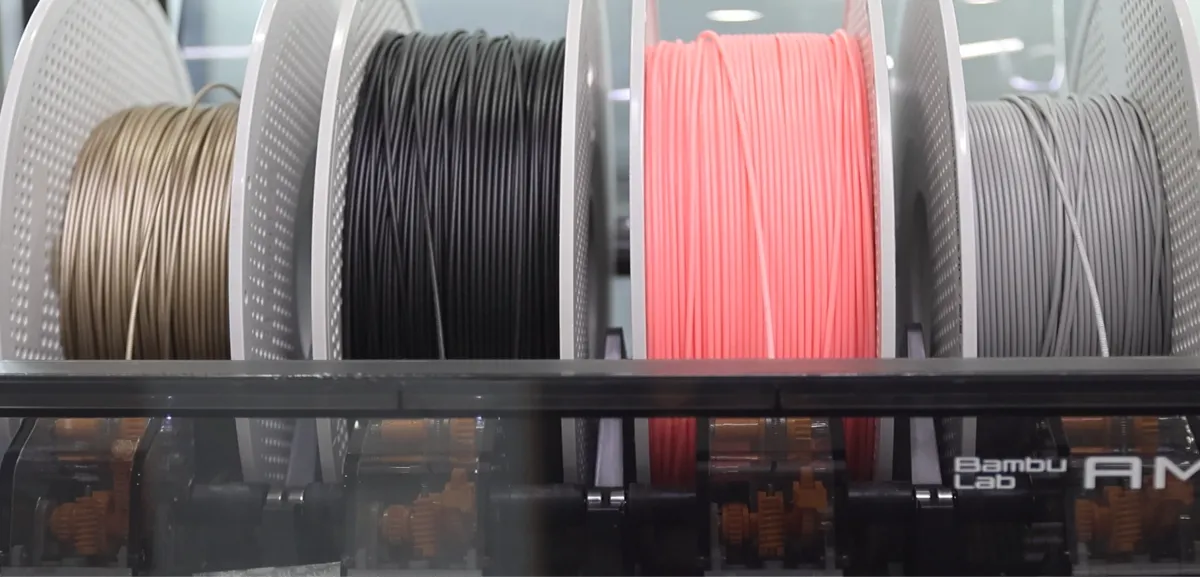

Når AMS læser RFID, forindlæser den først for at stramme spolen. Derefter sender den et stykke filament ud af AMS for at dreje spolen, så printet kan scanne RFID-tagget og aflæse RFID-oplysningerne.

Når filamentet i en plads er sendt ud af AMS, eller ekstruderen registrerer, at der er filament indeni, kan RFID-læsefunktionen ikke bruges. Et tryk for at læse viser, at AMS er optaget og ikke kan aflæse filamentoplysningerne.

Estimering af restfilament

RFID-læseprocessen kan også bruges til at estimere den resterende mængde filament. Princippet er at estimere procentdelen af det resterende filament på spolen ud fra længden af det filament, der sendes ud, efter at RFID-tagget på spolen har roteret en hel omgang. En hel 1 kg filamentrulle svarer som standard til 100 % kapacitet.

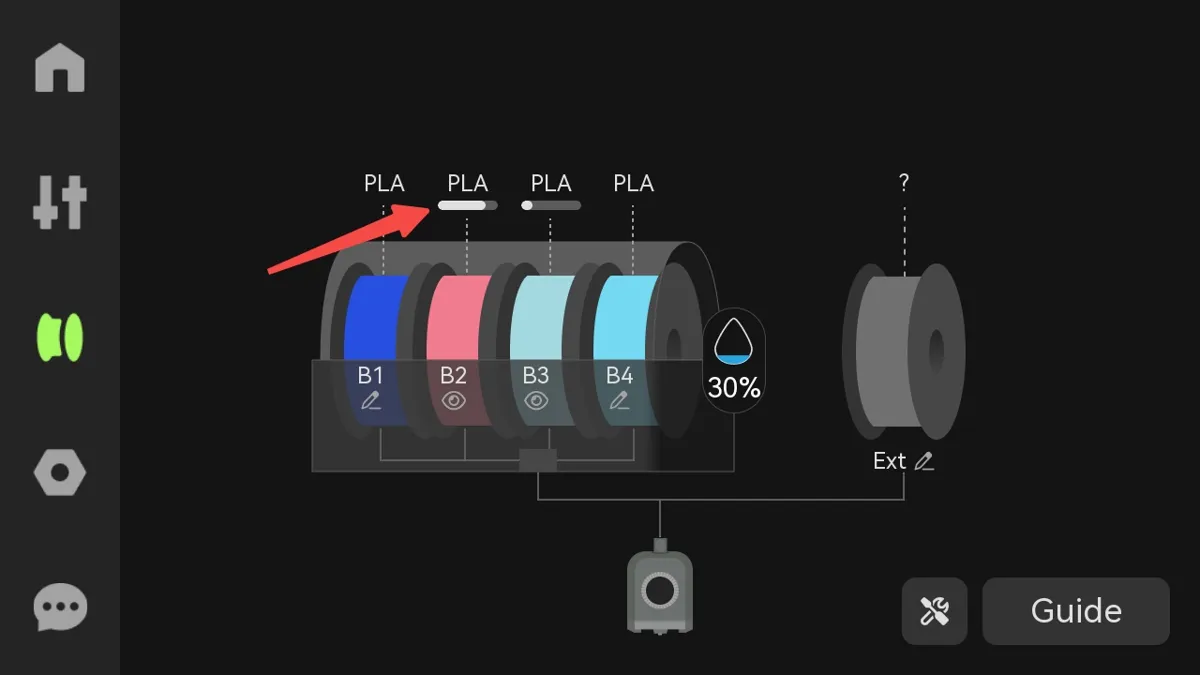

Den lille vandrette bjælke under filamenttypen viser den estimerede resterende mængde filament.

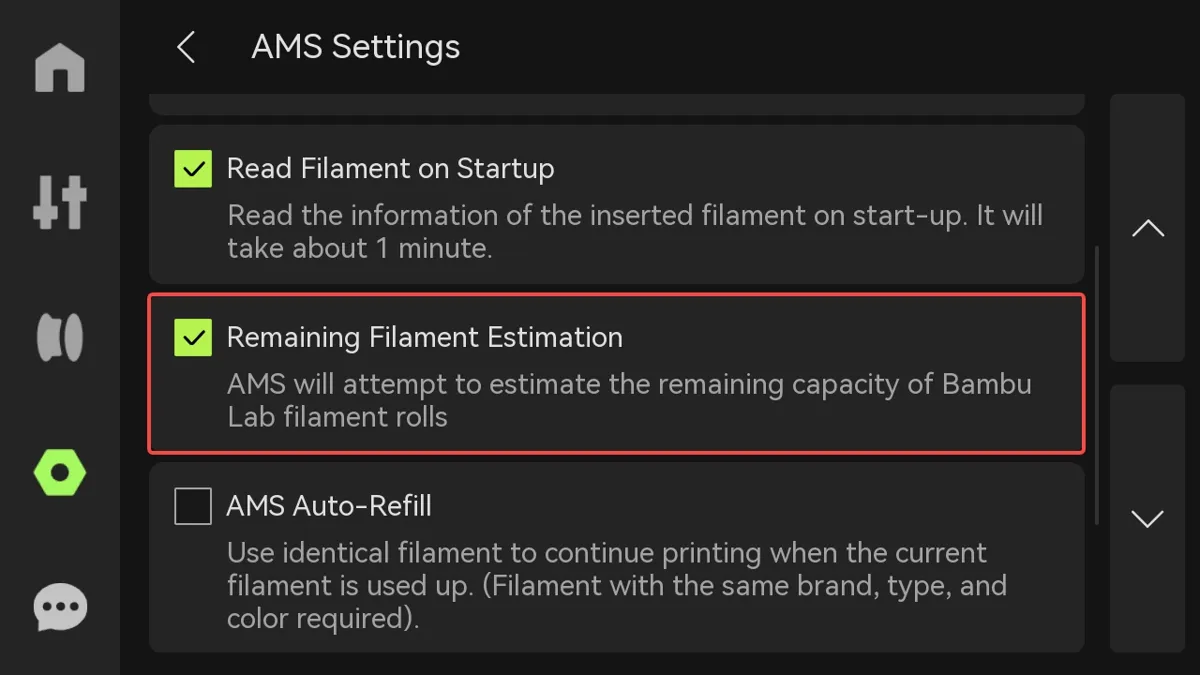

For P1-serien skal du efter aktivering af funktionen "Update remaining capacity" tjekke den i Bambu Studio eller Bambu Handy.

Automatisk tildelingsfunktion

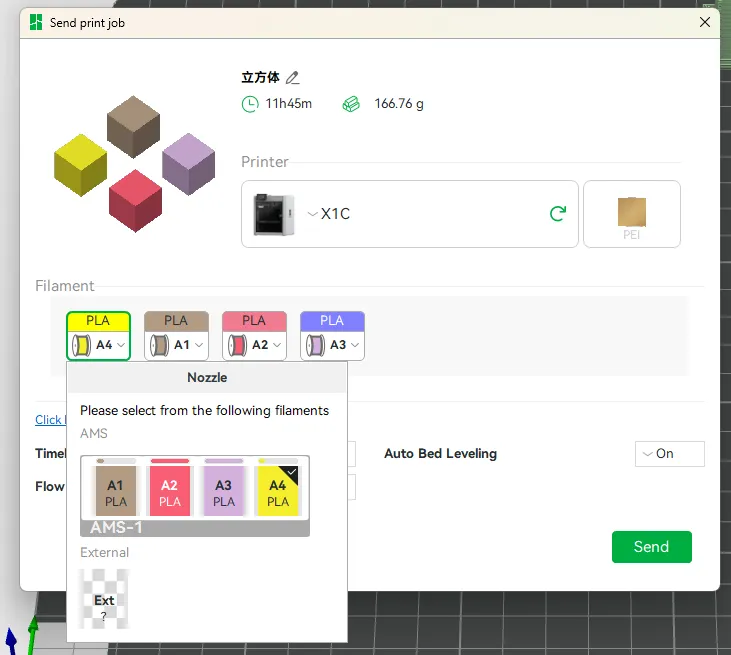

Når du sender et flerfarvet printjob fra sliceren, matches modellen automatisk til den nærmeste filamentfarve i AMS-pladserne. Du kan også tilpasse filamenterne i vinduet.

Detektion af tomt filament og automatisk påfyldning

Når du printer med AMS, har den stadig funktionen til detektion af tomt filament, som kan opdeles i følgende to tilfælde:

1. Print med ét filament: Samme logik for detektion af tomt filament som ved print uden AMS. Når printhovedet registrerer, at filamentet er sluppet op, melder det, at filamentet er tomt, og at der skal indsættes et nyt filament.

2. Print med flere filamenter: Der er et særligt tilfælde ved print med flere filamenter, nemlig når det sidste stykke filament har sluppet spolen. Hvis filamentet skal skiftes midt i printet, kan det ikke længere trækkes tilbage, og derfor skylles det resterende filament direkte ud, hvorefter der skiftes til filamentet i en anden plads, og printet fortsætter, når skylningen er færdig. Skærmen viser, at filamentet er sluppet op - vent, mens det gamle filament skylles ud.

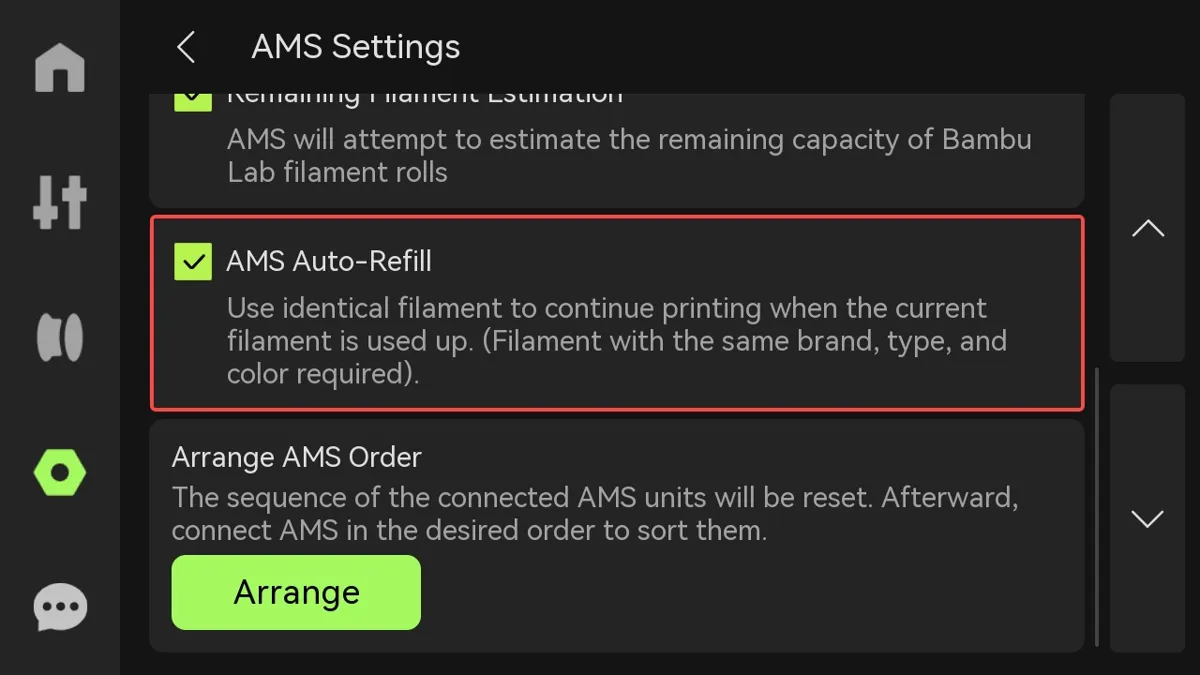

3. AMS Auto-Refill: AMS skifter automatisk til en anden spole med de samme filamentegenskaber, når det aktuelle filament slipper op. Aktivér funktionen ved at sætte flueben ved "AMS Auto-Refill" på AMS-indstillingssiden.

• Funktionen kræver filamenter med præcis de samme egenskaber. Disse filamentegenskaber omfatter mærke, type, farve og dysetemperatur.
• Hvis AMS ikke kan finde det samme filament, viser den en besked om, at den aktuelle plads er tom.
• Det anbefales at bruge Bambu-filament som erstatning for Bambu-filament og ikke-Bambu-filament som erstatning for ikke-Bambu-filament.

Bemærk: Undgå at pause og udlæse under et printforløb, da udlæsning kan forstyrre filament-backupfunktionen og skifte til fremføring fra den eksterne spole.

AMS-arbejdsgang

Indlæsning og udlæsning

Under indlæsningen sender feederen filamentet til filament-hubben. Når filament-hubbens kilometertæller registrerer, at et kort stykke filament er sendt ud af AMS, stopper feederen, hvorefter filamentet føres videre til printhovedet af filament-hubbens motor.

Under udlæsningen arbejder feederen og filamentmotoren samtidig. Feederen sørger for at dreje spolen, og filament-hubbens motor trækker filamentet tilbage.

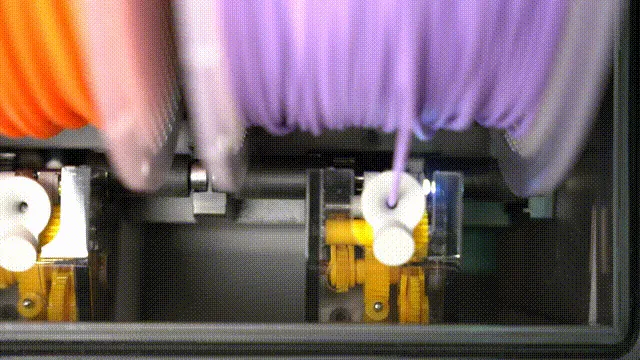

Feederens venstre og højre vippearm styrer henholdsvis indlæsning og udlæsning. Den højre vippearm løfter tandhjulet for at trække filamentet frem, mens den venstre vippearm løfter tandhjulet for at drive den sorte rulle, så spolen roterer og filamentet udlæses, som vist i figuren nedenfor.

Fremføringsassistent-tilstand

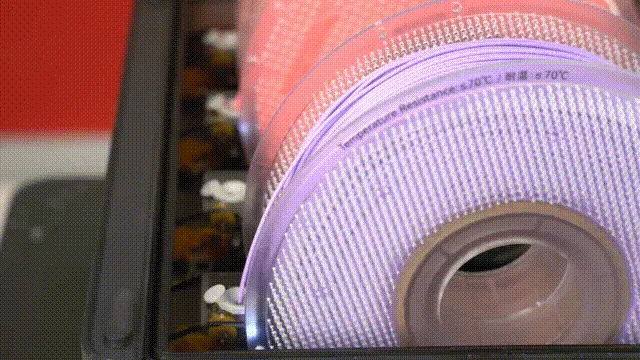

Når AMS har sendt filamentet til ekstruderen og ekstruderingen lykkes, skifter AMS til fremføringsassistent-tilstand. AMS hjælper med at fremføre eller trække tilbage ud fra bufferens feedback-værdi. Filament-hubbens motor afgør ud fra gliderens position, om der skal fortsættes med at fremføre: Når fremføringen møder modstand, skubbes glideren i bufferen mod højre. Når filamentet forbruges af ekstruderen, vender glideren tilbage mod venstre. Når filamentet er ved at slippe op, og det sidste stykke filament er sendt ud gennem filament-hubben, fortsætter filament-hubbens motor, indtil ekstruderen registrerer, at filamentet er helt opbrugt og pauser printet, hvorefter motoren stopper med at rotere.

Hele forløbet er som følger:

AMS skifter til fremføringsassistent-tilstand, når filamentet er sendt til ekstruderen, og skifter tilbage til tomgang, når filamentet er trukket tilbage til AMS, eller maskinen genstartes. I fremføringsassistent-tilstand afgør AMS kun ud fra bufferens signal-feedback, om der skal fortsættes med at fremføre, uanset om der printes eller ej.
