HMS_0700-2000-0002-0004 Filamentet i AMS slot 1 kan være knækket i værktøjshovedet.

Hvad det er

HMS_0700-2000-0002-0004: The AMS slot 1's filament may be broken in the toolhead. (Filamentet i AMS slot 1 kan være knækket i værktøjshovedet.)
Efter aflæsning af filamentet er filamentet allerede trukket tilbage til AMS, men ekstruderens detektionskontakt registrerer stadig filamentet, og printeren vurderer derfor, at filamentet er knækket i ekstruderen.

Mulige årsager:

1. Et filament er knækket nær detektionskontakten og holder den udløst.

2. Magnetens torsionsfjeder sidder fast, hvilket forhindrer den i at gå korrekt tilbage. Som følge heraf forbliver magneten tæt på Hall-sensoren, selv uden filament, hvilket giver en falsk registrering.

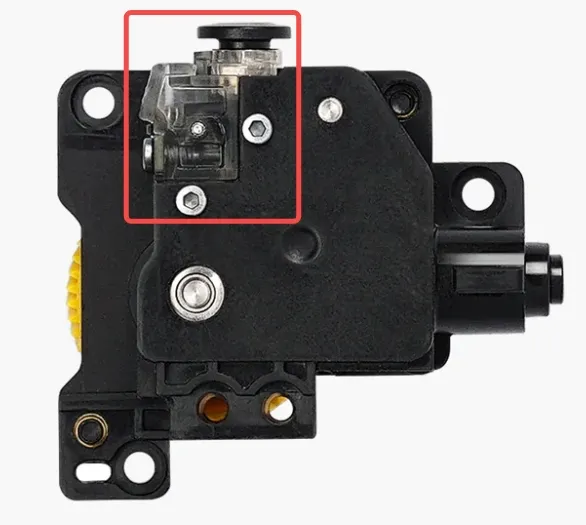

Placering af detektionskontakt på X1/P1

Placering af detektionskontakt på H2D

H2D-filamentdetektionskontakterne sidder på de dobbelte ekstruder-idlere (på siden af dobbeltekstruder-enheden).

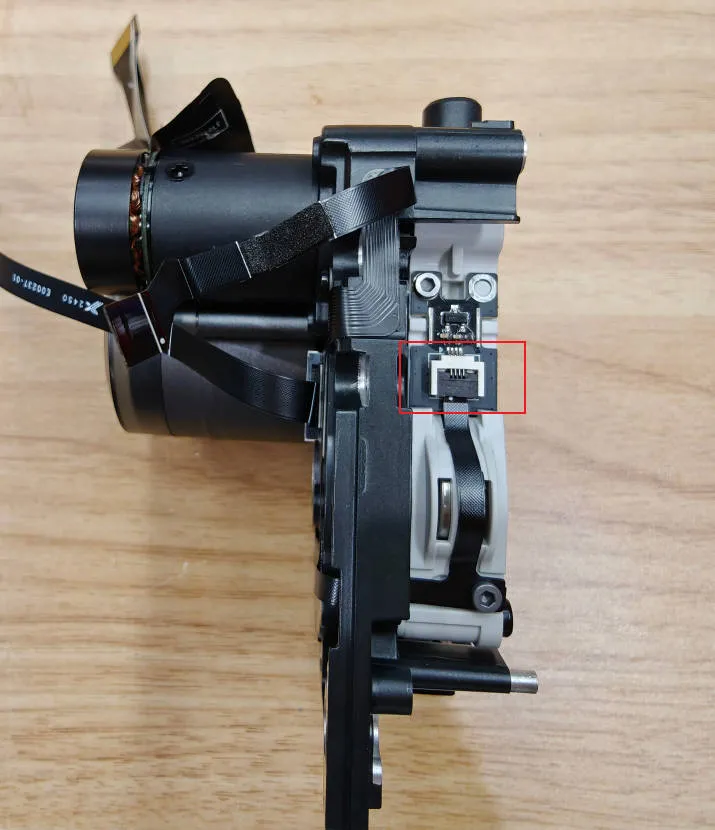

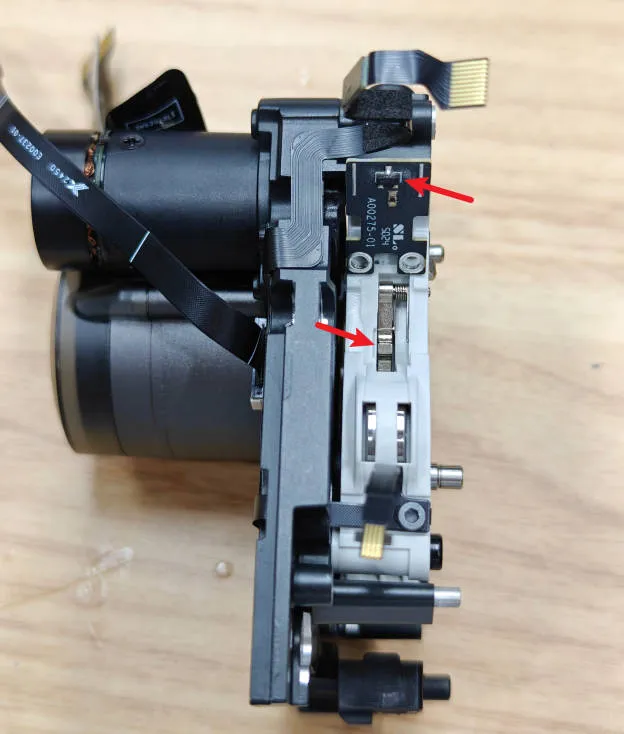

Hall-sensoren og magneten (venstre ekstruder) sidder bag på printkortet.	Hall-sensoren og magneten (venstre ekstruder) er blotlagt med Hall-sensoren vendt.

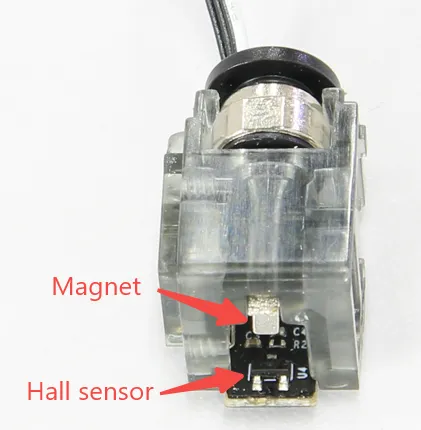

Uanset model består filamentdetektionskontakten af en magnet og en Hall-sensor.

Virkemåde (X1 som eksempel)

Når filamentet er sat i, bevæger magneten sig tættere på Hall-sensoren og springer automatisk tilbage, når der ikke er noget filament. Printeren afgør, om filamentet er inde i ekstruderen, ud fra den registrerede Hall-værdi.

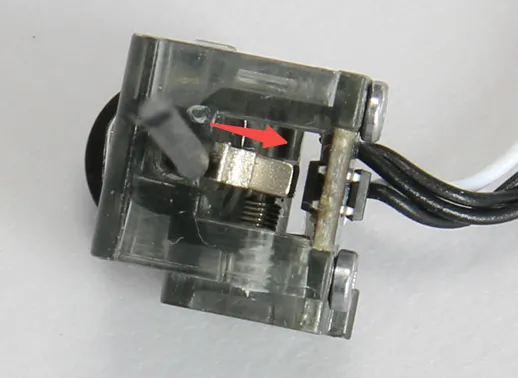

Magneten bevæger sig tættere på Hall-sensoren efter isætning af filamentet.

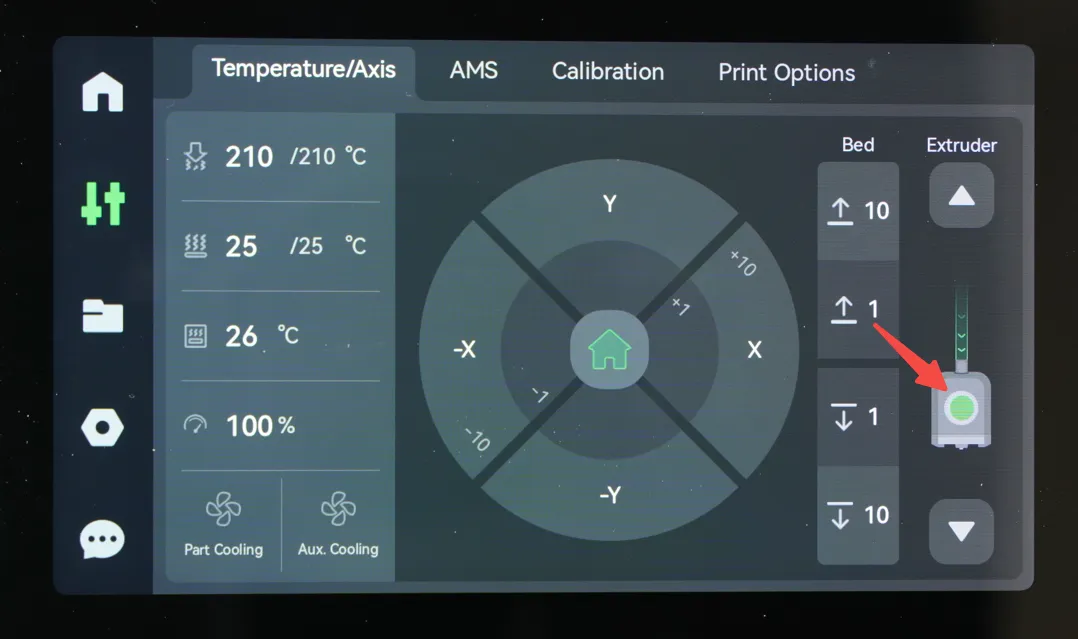

Når displayet viser en grøn prik som vist nedenfor, betyder det, at ekstruderen har registreret et filament indeni. Når der ikke er noget filament, viser den en hvid prik. Du kan derfor også vurdere, om der er et knækket filament i ekstruderen, ud fra prikkens farve.

Sikkerhedsadvarsel og maskinens tilstand før arbejdet påbegyndes

Sluk altid printeren, før du udfører nogen form for vedligeholdelse.

Betjeningsvejledning

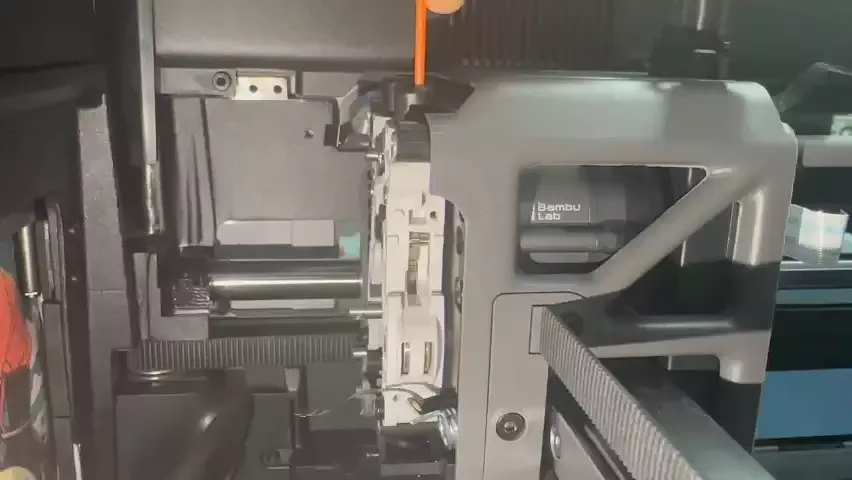

1. Se linkene nedenfor for at fjerne filamentdetektionskontakten og kontrollere, om der er et knækket filament. Kontrollér også, om detektionskontaktens magnet kan springe jævnt tilbage.

Udskiftning af Hall-sensor - P1-serien

Udskiftning af Hall-sensor - X1-serien

Udskift H2D dobbeltekstruder-idlere og filamentsensor

Hvis der er noget galt med detektionskontakten, kontakt kundesupportteamet for yderligere hjælp.

2. Hvis du finder filamentet siddende fast inde i ekstruderen, skal du fjerne ekstruderen for at afhjælpe tilstopningen. Du kan se videoerne i denne wiki for at kontrollere og afhjælpe det:

Tilstoppet ekstruder på X1/P1

Sådan afmonterer og monterer du H2D-ekstruderen

3. Hvis du opdager, at filamenterne er knækket i slangen, se wikien: Filament knækker i banen.

Fejlmeddelelse:

"The AMS slot[n] filament may be broken in the toolhead." (Filamentet i AMS slot[n] kan være knækket i værktøjshovedet.)

Fejlkoderne nedenfor deler samme problem som denne:

0700-2000-0002-0004

0700-2100-0002-0004

0700-2200-0002-0004

0700-2300-0002-0004

0701-2000-0002-0004

0701-2100-0002-0004

0701-2200-0002-0004

0701-2300-0002-0004

0702-2000-0002-0004

0702-2100-0002-0004

0702-2200-0002-0004

0702-2300-0002-0004

0703-2000-0002-0004

0703-2100-0002-0004

0703-2200-0002-0004

0703-2300-0002-0004
