Fejlsøgning: AMS HT tænder ikke

Fejlbeskrivelse

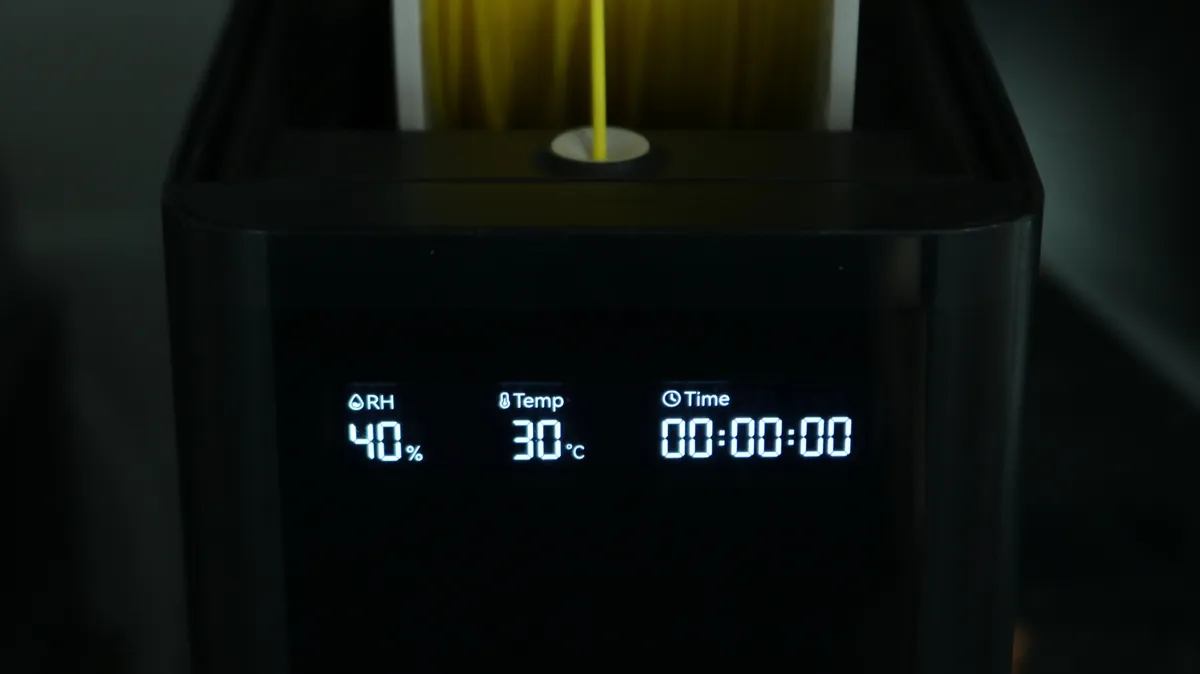

Enheden er tilsluttet AMS HT, men AMS HT kan ikke ses i softwaren eller på printerens skærm, og AMS HT's display lyser ikke op.

Værktøj

• Unbrakonøgle
• Multimeter

Sikkerhedsadvarsel

Før du udfører vedligeholdelse på printeren eller dens elektronik (inklusive kabler til printhovedet), skal du slukke printeren og afbryde strømforsyningen. Det forhindrer utilsigtede tryk på skærmen eller kortslutninger, som kan beskadige elektroniske komponenter og udgøre en sikkerhedsrisiko.
Når du udfører vedligeholdelse eller fejlsøgning, skal du altid tjekke temperaturen på hotend og varmeplade. Undgå at arbejde, mens de stadig er varme. Hvis det er nødvendigt at arbejde ved høje temperaturer, skal du bære varmebestandige handsker for sikker og effektiv vedligeholdelse.

Fejlsøgningstrin

Brug et reservekabel eller et andet AMS (hvis muligt)

Hvis du har et ekstra Bambu Bus-kabel med 6 ben, så brug det til at tilslutte enheden og observér AMS'ets driftsstatus. Hvis du har en anden AMS-enhed, så tilslut den til printeren for at observere dens driftsstatus.

Skiftevise tests kan hurtigt afklare, om det er printeren, kablet eller AMS'et, der fungerer.

Tjek printerens status

Efter du har afbrudt AMS HT's Bambu Bus-kabel med 6 ben, skal du tænde printeren og observere, om printerens skærm lyser normalt op. Hvis printeren ikke kan lyse normalt op, så se for at fejlsøge kredsløbsproblemer.

Tjek kabelforbindelsen

Tjek, om benene i begge ender af kablet har støv, er bøjede eller beskadigede. Hvis benene er beskadigede, skal kablet udskiftes.

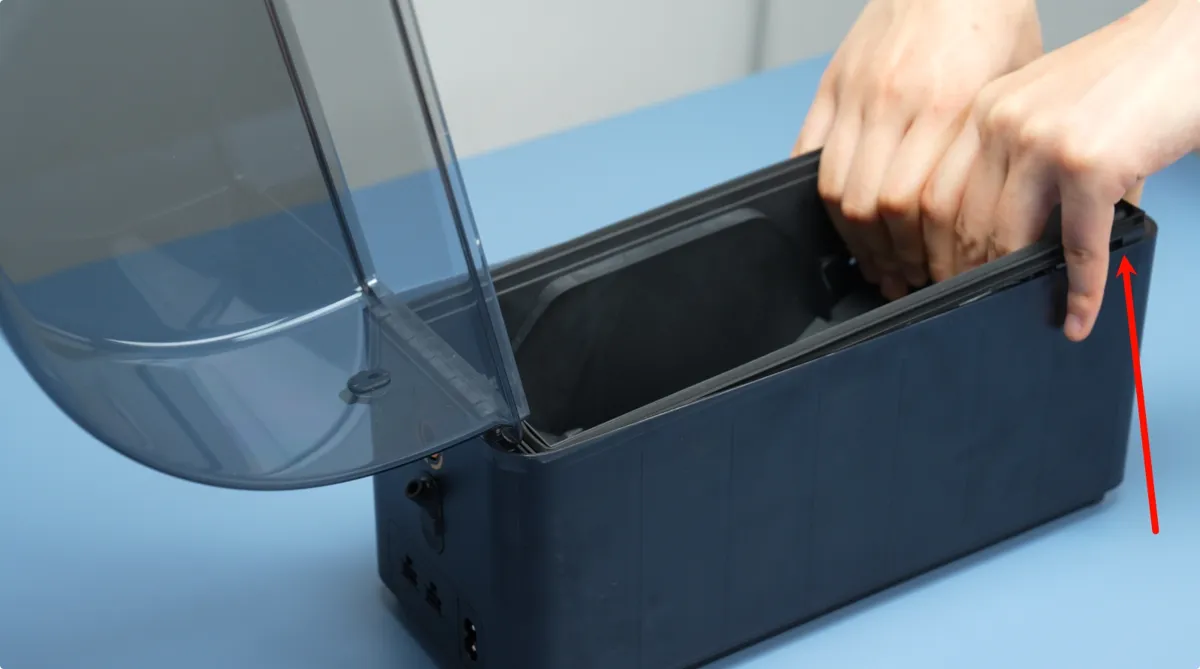

Løsn de to skruer i bunden af AMS HT, og løft midterrammen opad fra forsiden.

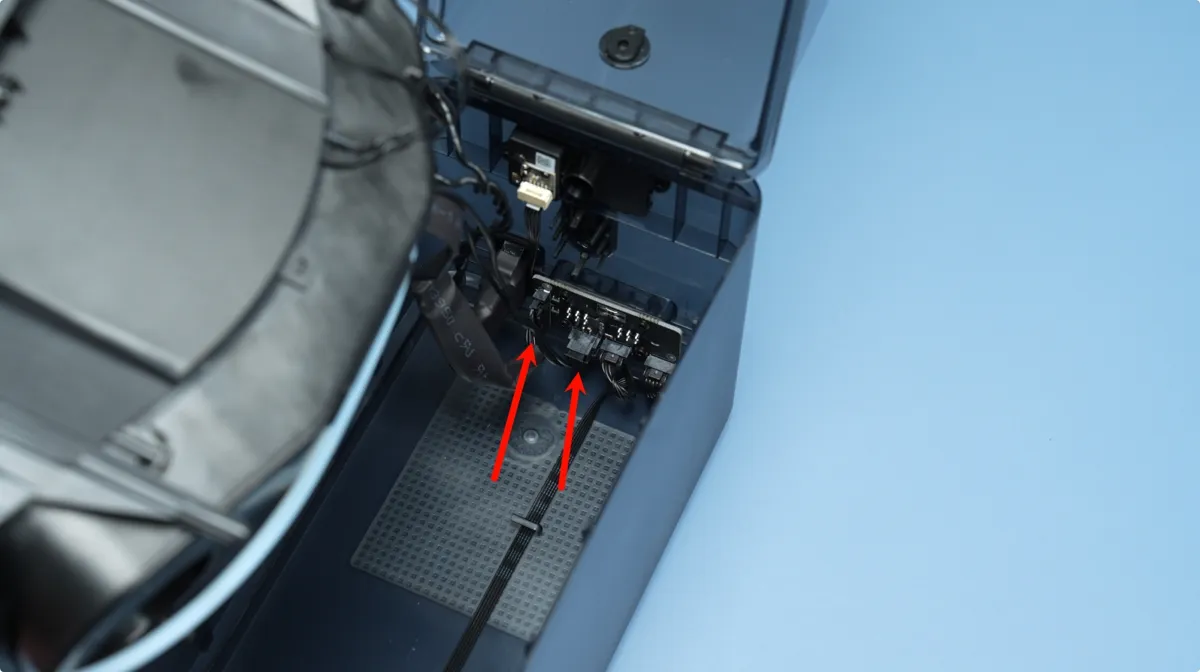

Tjek, om kablerne på de to steder vist på billedet nedenfor er afbrudt, og prøv at tilslutte dem igen.

Når du er færdig, samler du AMS HT igen og tilslutter den til printeren. Tænd og tjek, om AMS HT fungerer normalt. Hvis AMS HT stadig ikke virker, og du har et multimeter til måling, kan du fortsætte med følgende fejlsøgning. Hvis du ikke har et multimeter, så kontakt kundesupport for hjælp.

Tjek 24V-udgang

For grundlæggende brug af multimeter, se Sådan bruger du et multimeter til at tjekke, om et kredsløb er normalt.

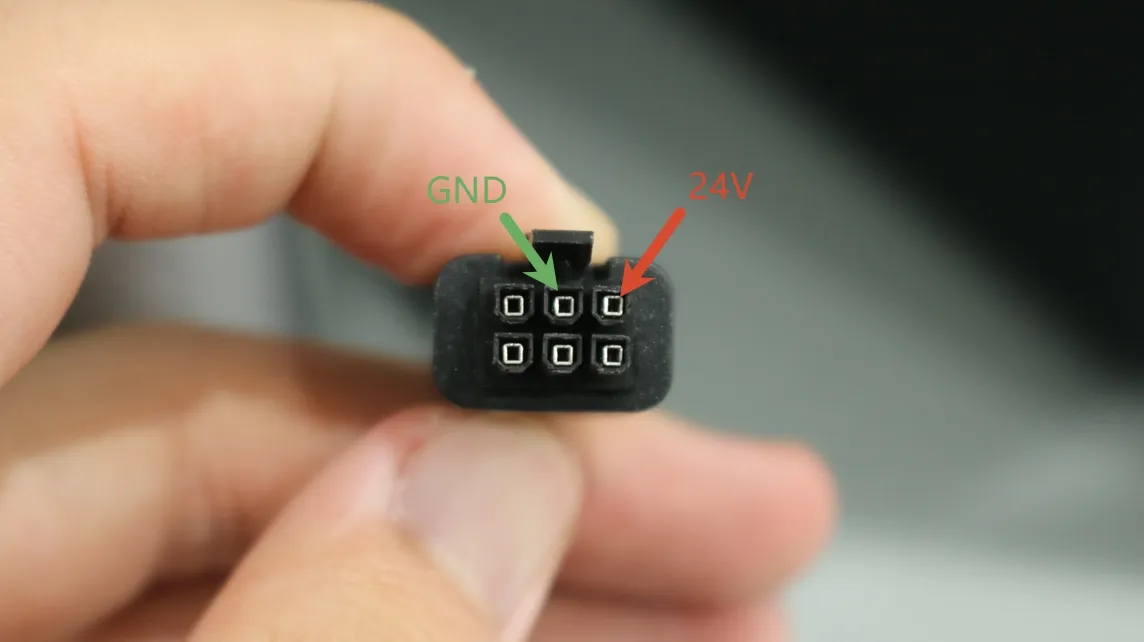

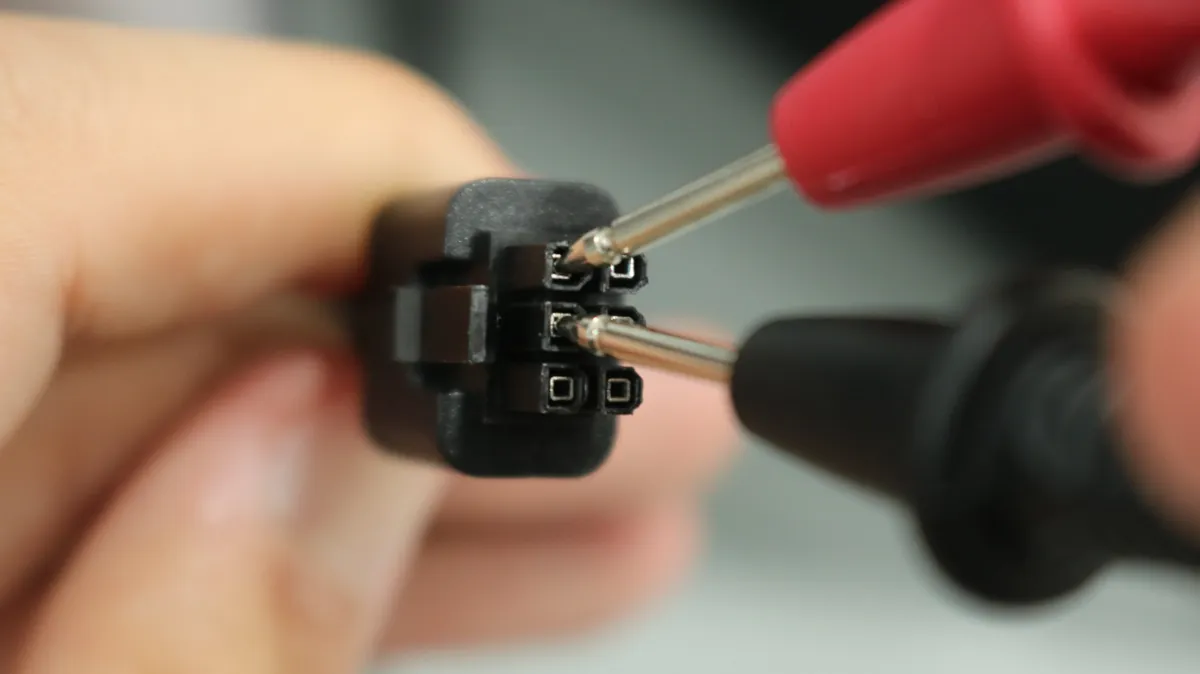

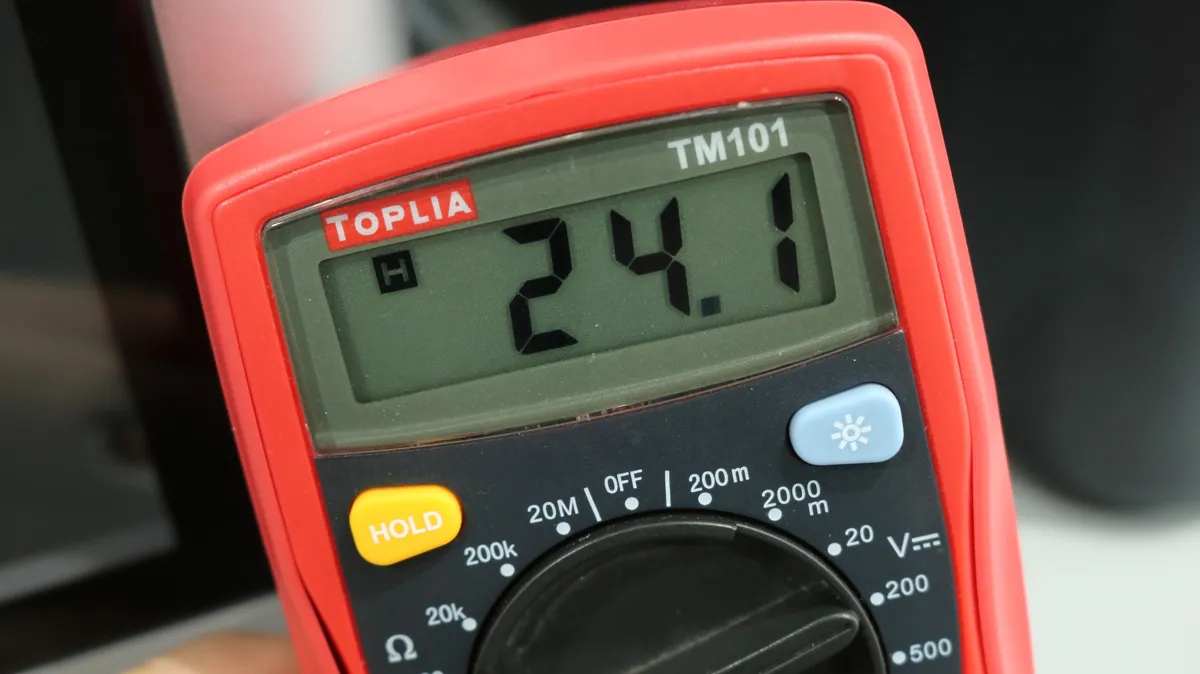

Tilslut 6-bens-kablet til printeren, og tænd derefter. Stil multimeteret på spændingsindstillingen, og mål spændingsudgangen i den anden ende af 6-bens-kablet.

Bemærk: Lad ikke de to prober røre hinanden under målingen.

Hvis du kan måle en spænding på omkring 24V her, skal du gå videre og tjekke 24V-indgangen.

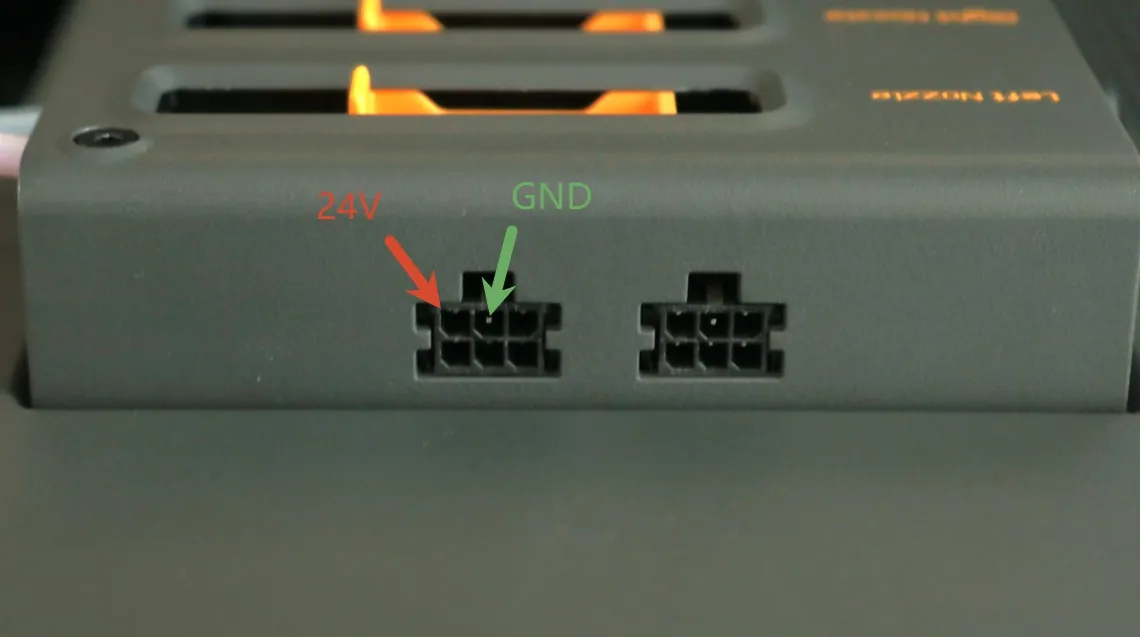

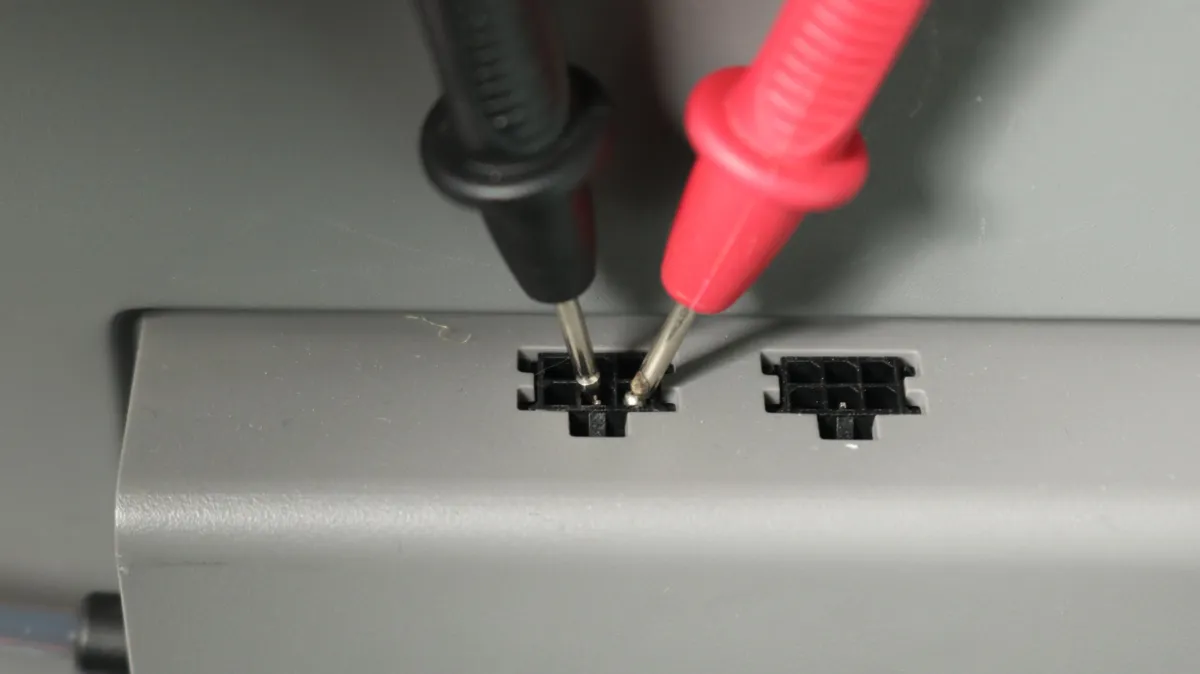

Hvis du ikke kan måle en spænding på omkring 24V her, skal du måle på 6-bens-soklen på bufferen.

Målepositionerne for 6-bens-stikket er de samme for alle buffermodeller. Brug retningen på anti-løsne-låsen som reference til at fastslå benene.

• 24V til stede: 6-bens-kablet er defekt og skal udskiftes.
• Ingen 24V til stede: Bufferen er defekt og skal udskiftes.

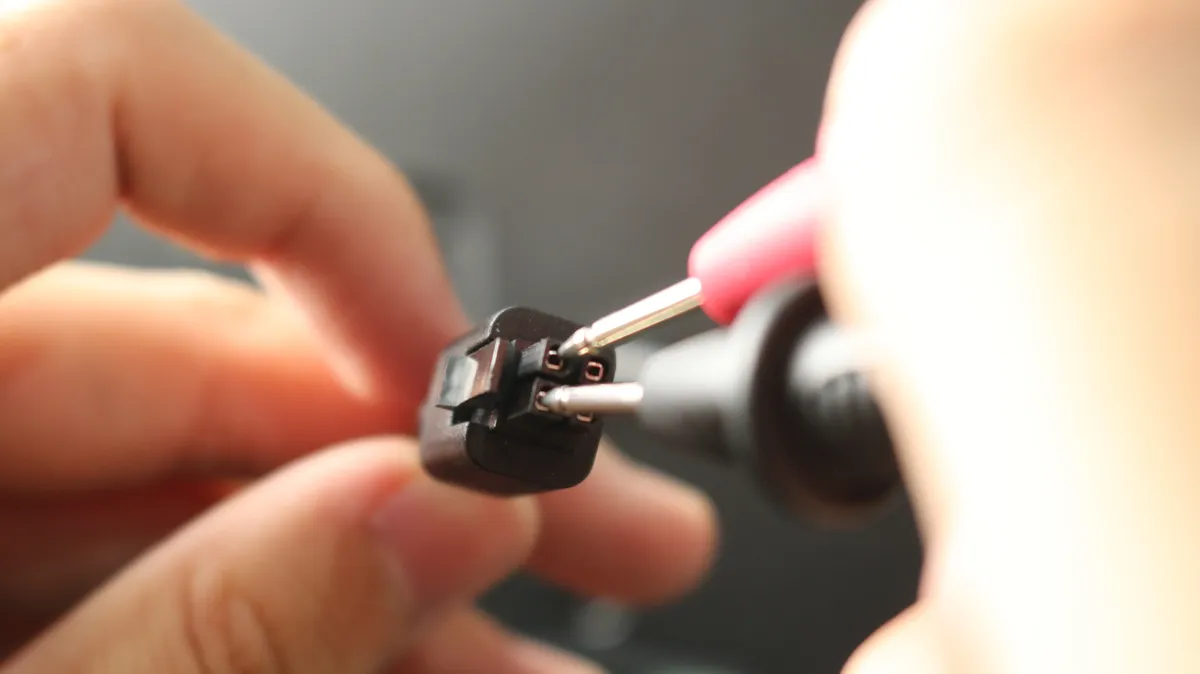

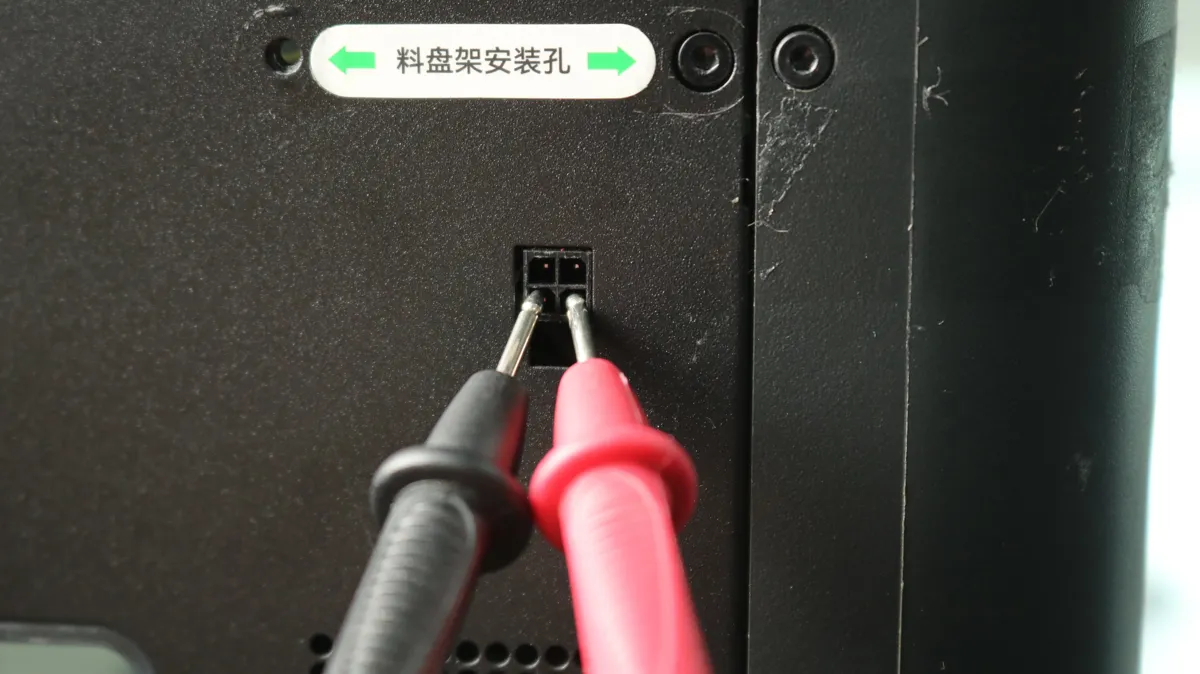

For enheder i X1-/P1-/A1-serien skal du også måle 24V-udgangen på 4-bens-kablet og 4-bens-soklen på samme måde for at fastslå, om AMS-interfacekortet eller 4-bens-kablet er i orden.

Tjek 24V-indgang

Løsn de to skruer i bunden af AMS HT, og løft midterrammen opad fra forsiden.

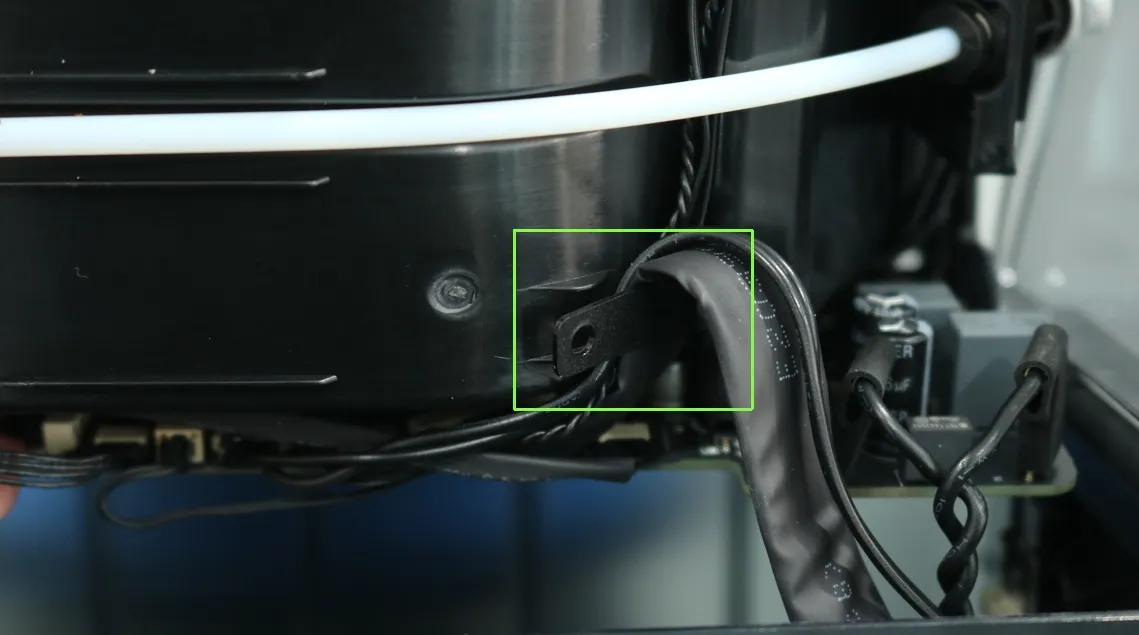

Justér placeringen af kabelholderklemmen for at frigøre kablerne.

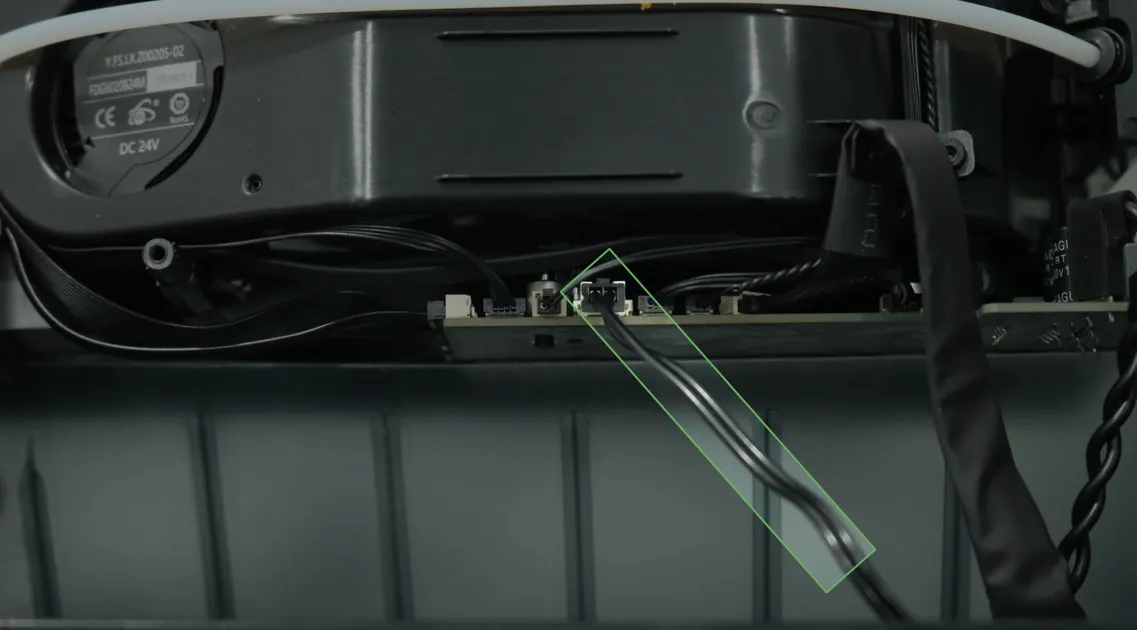

Afbryd strømkabelstikket på AMS HT's bundkort.

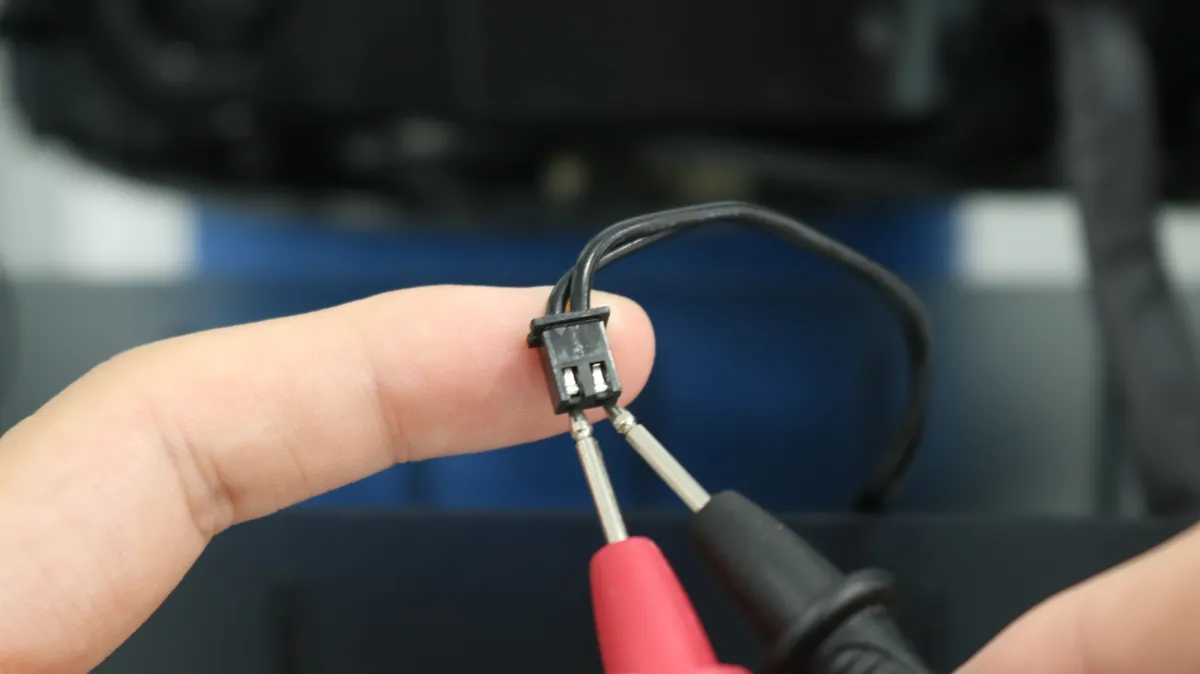

Forbind printeren og AMS HT med 6-bens-kablet, tænd, og brug et multimeter til at måle spændingen over disse to ben.

• Hvis du kan måle 24V her, er AMS HT's bundkort defekt og kræver udskiftning af AMS HT's bundkort.
• Hvis du ikke kan måle 24V her, er AMS HT's strømkort defekt og kræver udskiftning af AMS HT's strømkort.
