Adskillelse og rengøring af AMS intern hub-enhed

Hvornår skal denne guide bruges

Nar der er meget materialereste og snavs inde i den interne hub-enhed, som oger modstanden ved fremforing og tilbagetrækning af filament, anbefales det at adskille den interne hub-enhed til indvendig rengøring.

Nødvendigt udstyr og materialer

• H2.0 og H1.5 unbrakonøgle
• Rengøringsudstyr (rent klæde, børste, blæser osv.)

Vejledning

Trin 1 - Fjern den interne hub-enhed fra AMS

Se Udskift AMS intern hub-enhed for at fjerne den interne hub-enhed fra AMS og adskille motoren.

Trin 2 - Fjern knappen pa den interne hub-enhed

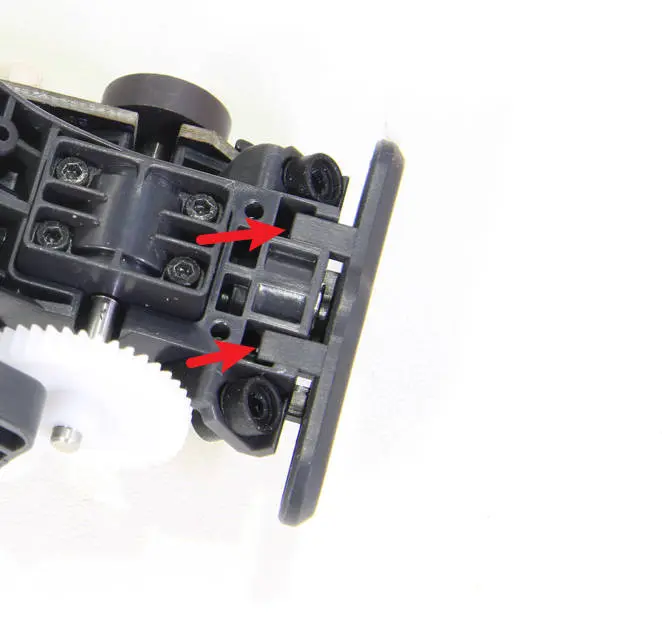

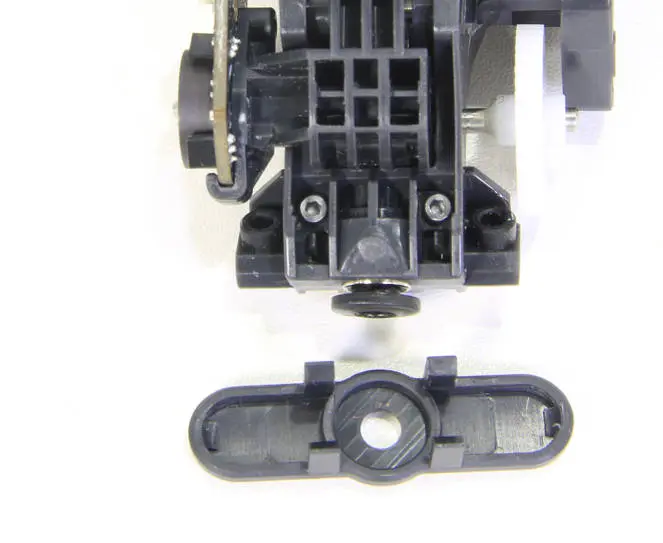

Los de 4 klemmer (BT 2×8) og fjern knappen.

Trin 3 - Fjern drivtandhjulsenheden

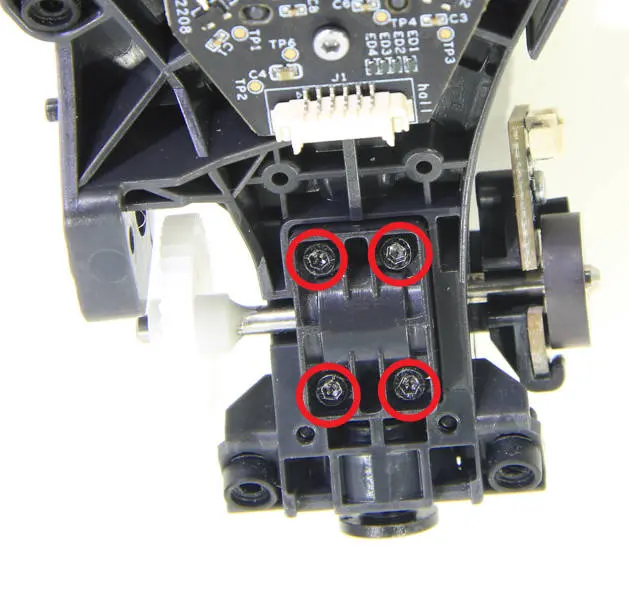

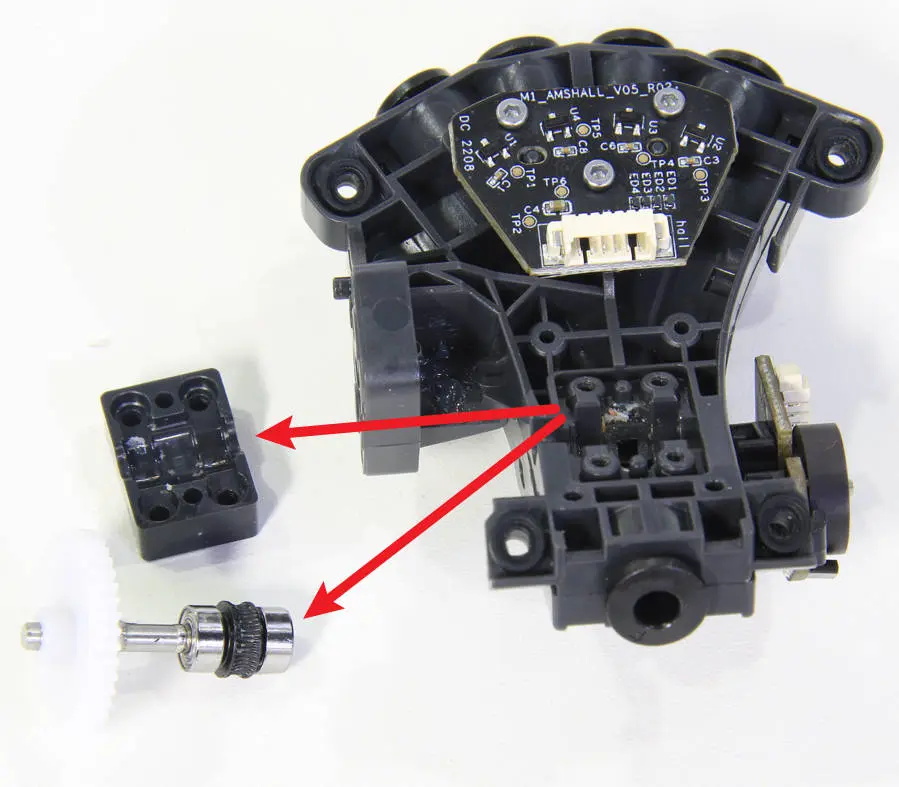

Fjern 4 skruer med en H1.5 unbrakonøgle, og fjern derefter beskyttelsesdækslet og drivtandhjulsenheden.

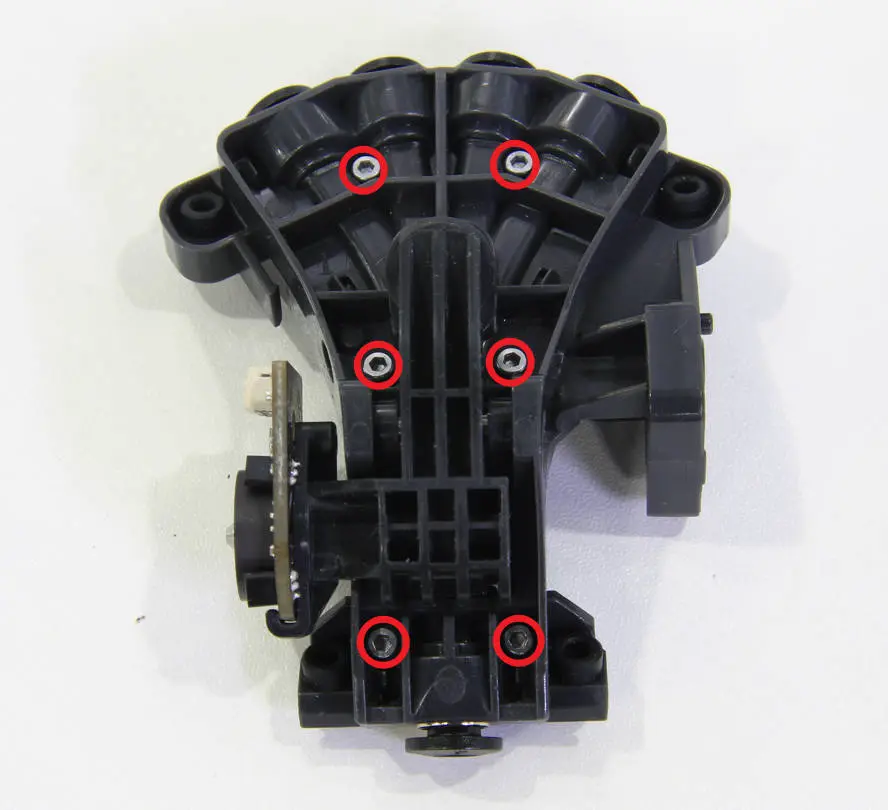

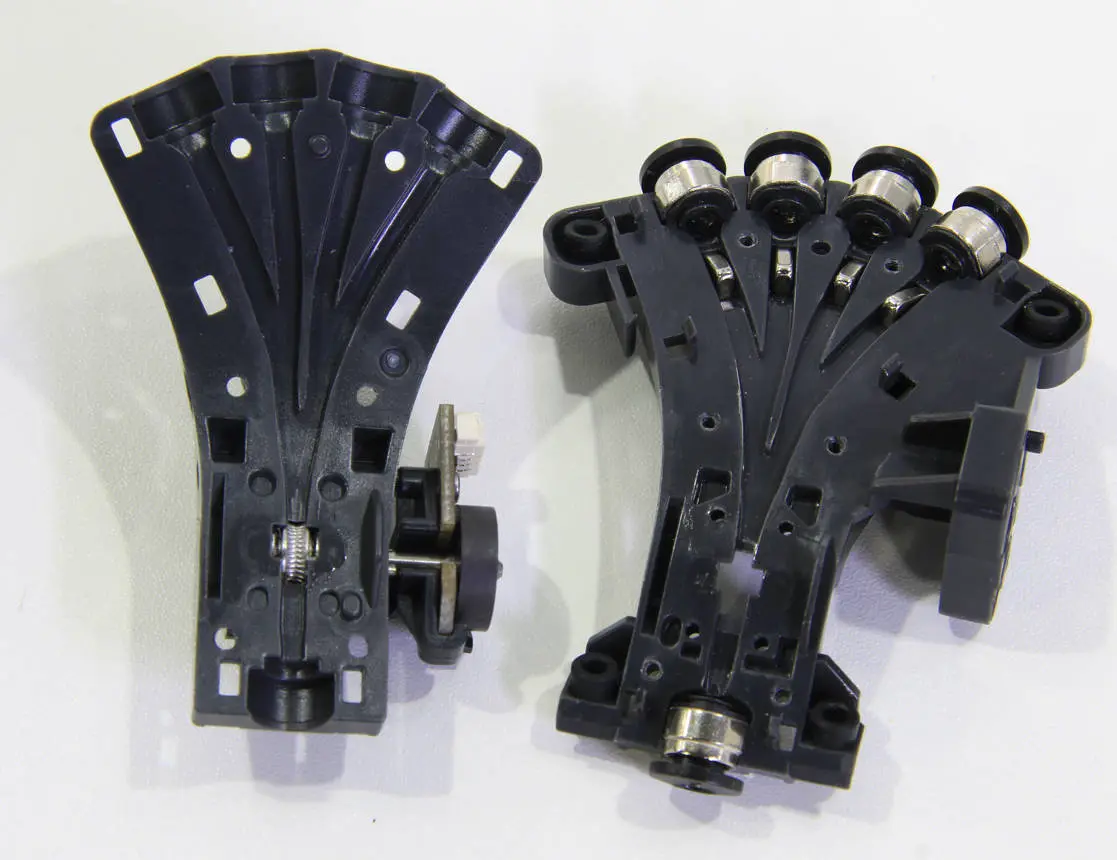

Trin 4 - Adskil over- og underdækslet

Fjern 6 skruer (BT 2×5) med en H1.5 unbrakonøgle, og adskil over- og underdækslet pa den interne hub-enhed. Vær opmærksom pa, at rørtilslutningerne kan løsne sig under adskillelsen.

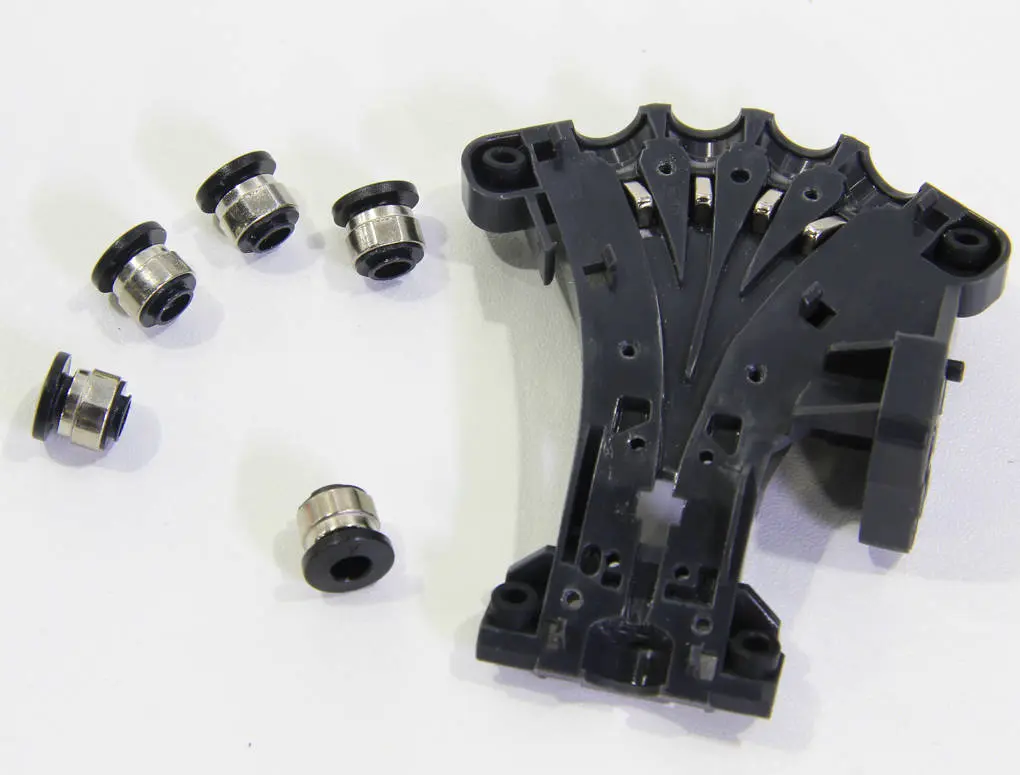

Trin 5 - Indvendig rengøring

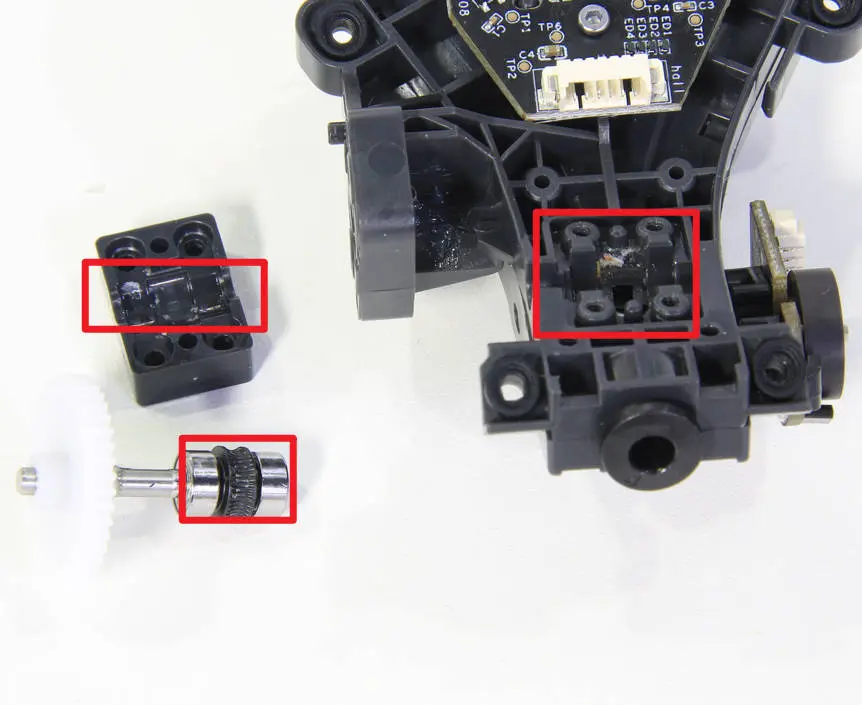

Fjern materialerester og støv med rengøringsudstyr fra tandhjulene, rørtilslutningerne, kanalerne og eventuelle mellemrum.

Trin 6 - Kontroller magneternes retning

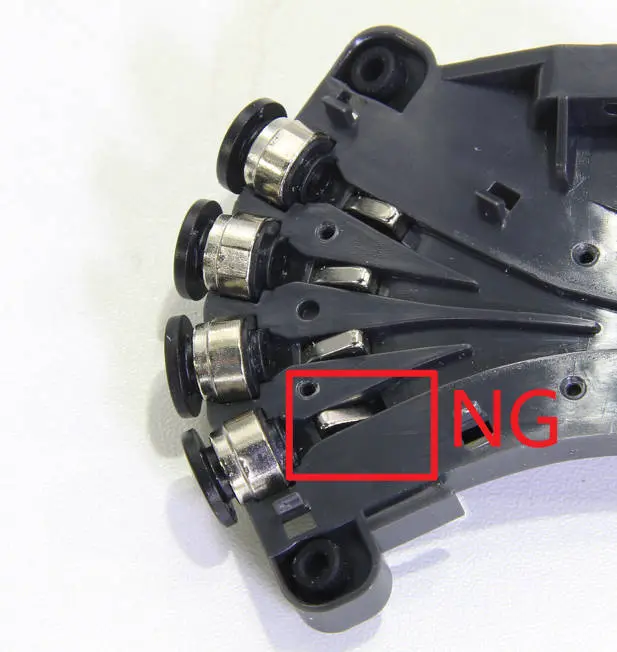

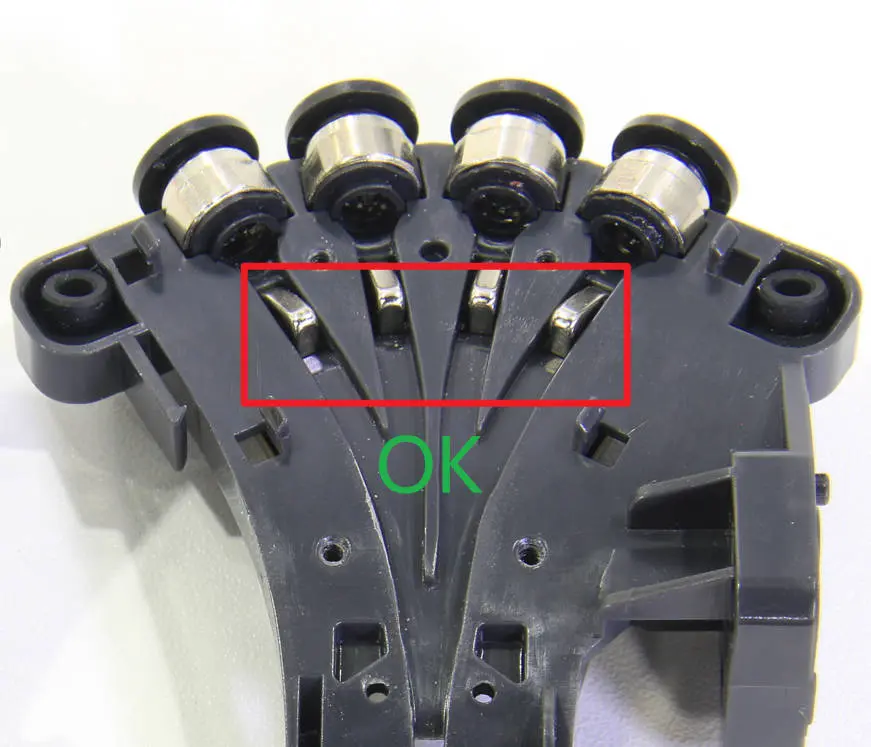

Sørg for, at de 4 magneter vender den korrekte retning. Hvis du opdager, at retningen er forkert, skal du se Fjern og installer magneter i intern hub-enhed for at geninstallere magneten med den forkerte retning, efter at du har gennemfort trin 10 pa denne side.

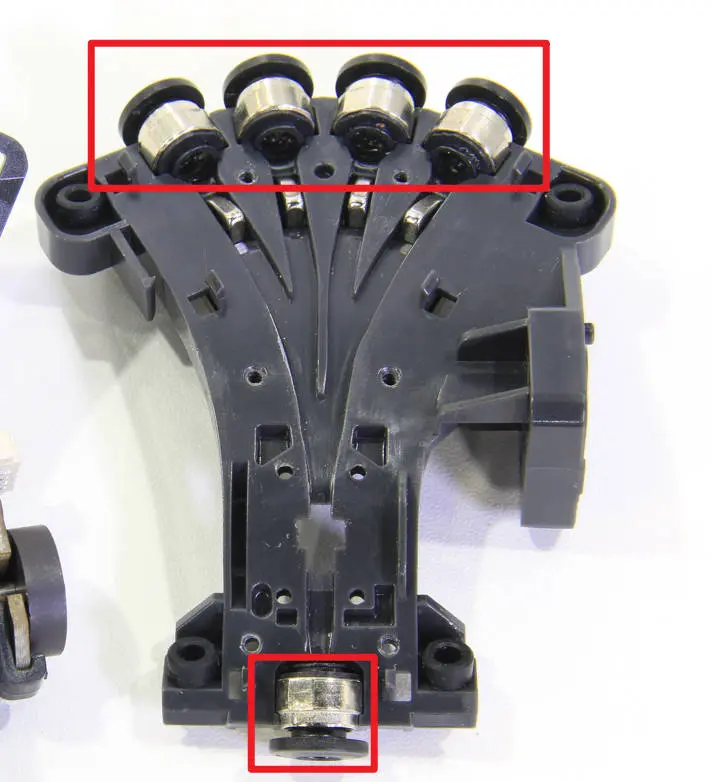

Trin 7 - Installer rørtilslutningerne

Nar rengøringen er færdig, installeres de 5 rørtilslutninger.

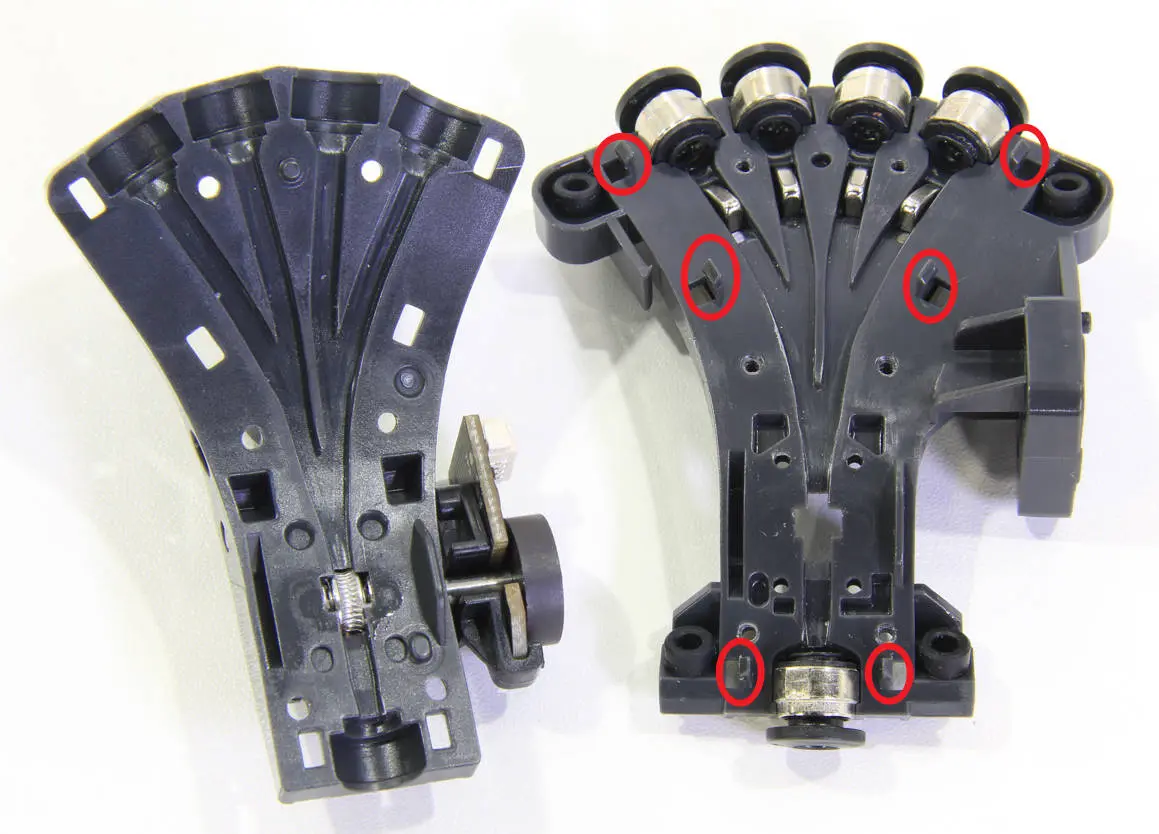

Trin 8 - Saml over- og underdækslet

Over- og underdækslet pa den interne hub-enhed kan forst fastgøres midlertidigt med de 6 klemmer (BT 2×5) og derefter låses med 6 skruer.

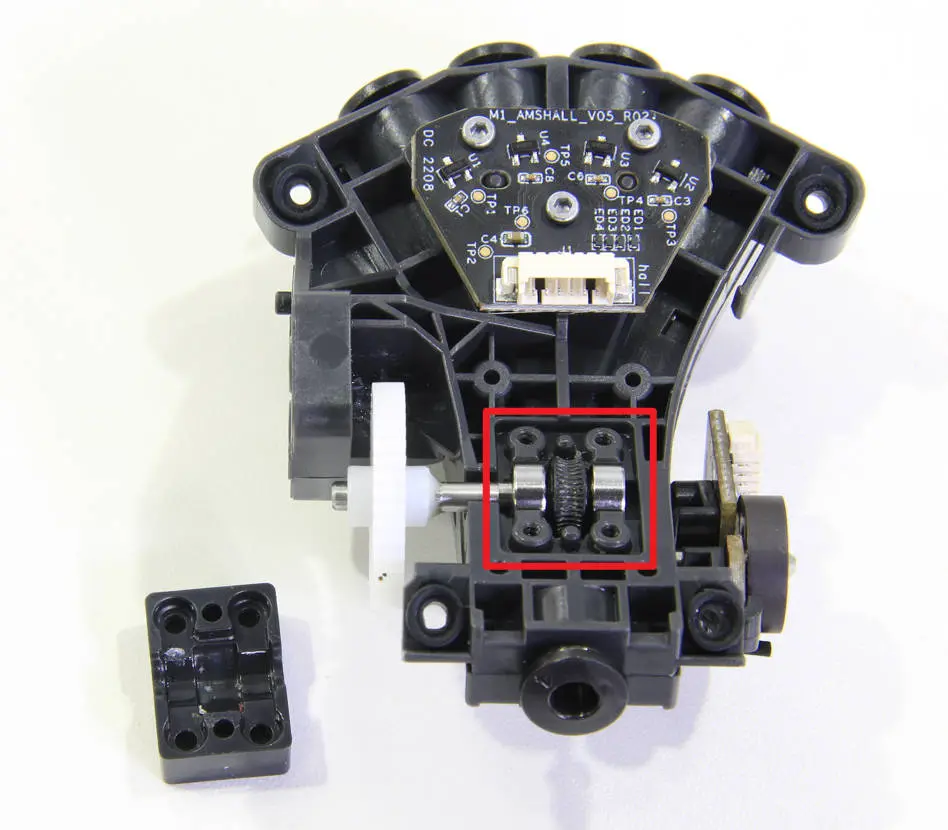

Trin 9 - Installer drivtandhjulsenheden pa den interne hub-enhed

Installer drivtandhjulsenheden og dens beskyttelsesdæksel, og stram 4 skruer (BT 2×8).

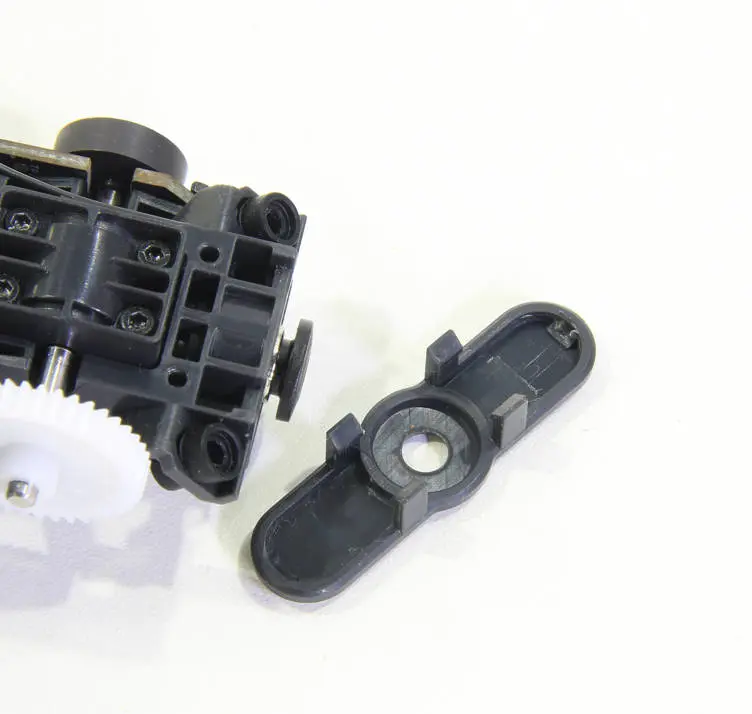

Trin 10 - Installer knappen

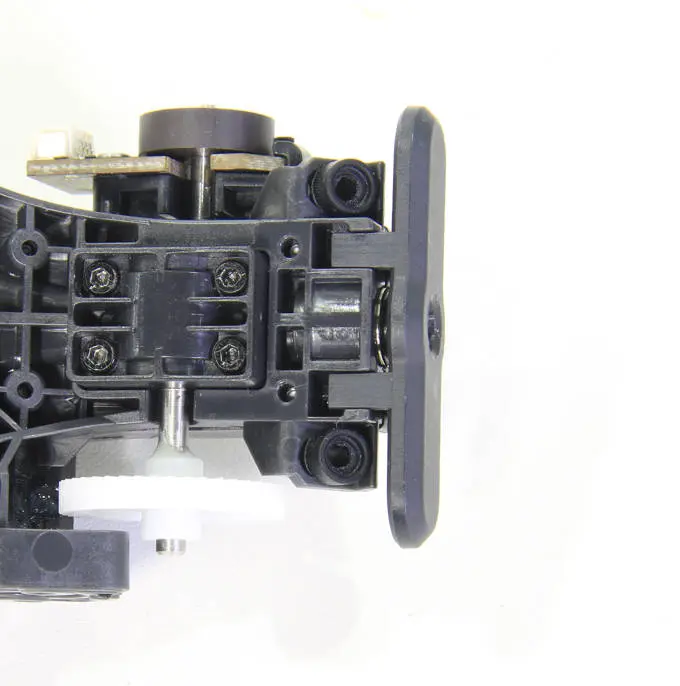

Installer knappen pa den interne hub-enhed, og tryk pa knappen for at bekræfte, at bevægelsen er glidende.

Trin 11 - Installer den interne AMS hub-enhed

Se Udskift AMS intern hub-enhed for at installere motoren pa den interne hub-enhed og samle AMS.

Trin 12 - Kontroller den interne hub-enheds funktion

Kontrol af korrekt udforelse

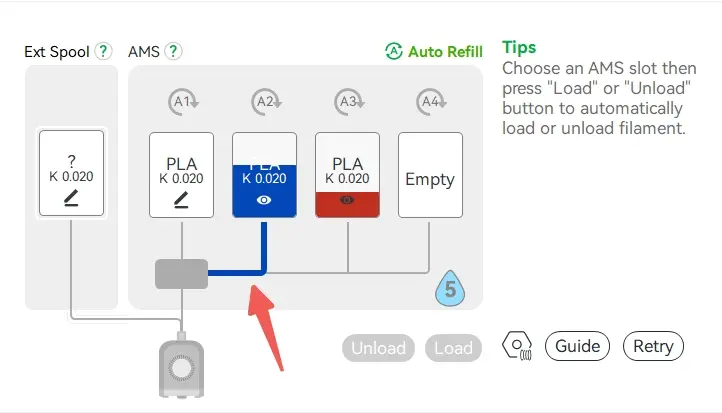

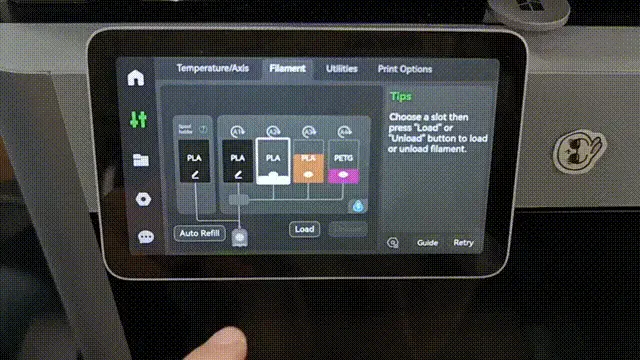

1. Indsæt eller træk filament manuelt ud af de forreste fremforere. Nar sensorerne pa AMS intern hub-enhed fungerer korrekt, registrerer hub-enheden filamentet normalt, og den tilsvarende slot viser filamentet med fed skrift (filament sættes i) eller ikke med fed skrift (filament trækkes ud). Dette trin kan bruges til at kontrollere, om sensorerne pa den interne AMS hub-enhed for hvert slot fungerer normalt.

Kontroller ellers alle kabelforbindelser. Hvis der ikke er fejl, men fejlen fortsat opstår, skal du kontakte Bambu Lab-servicehold for yderligere assistance.

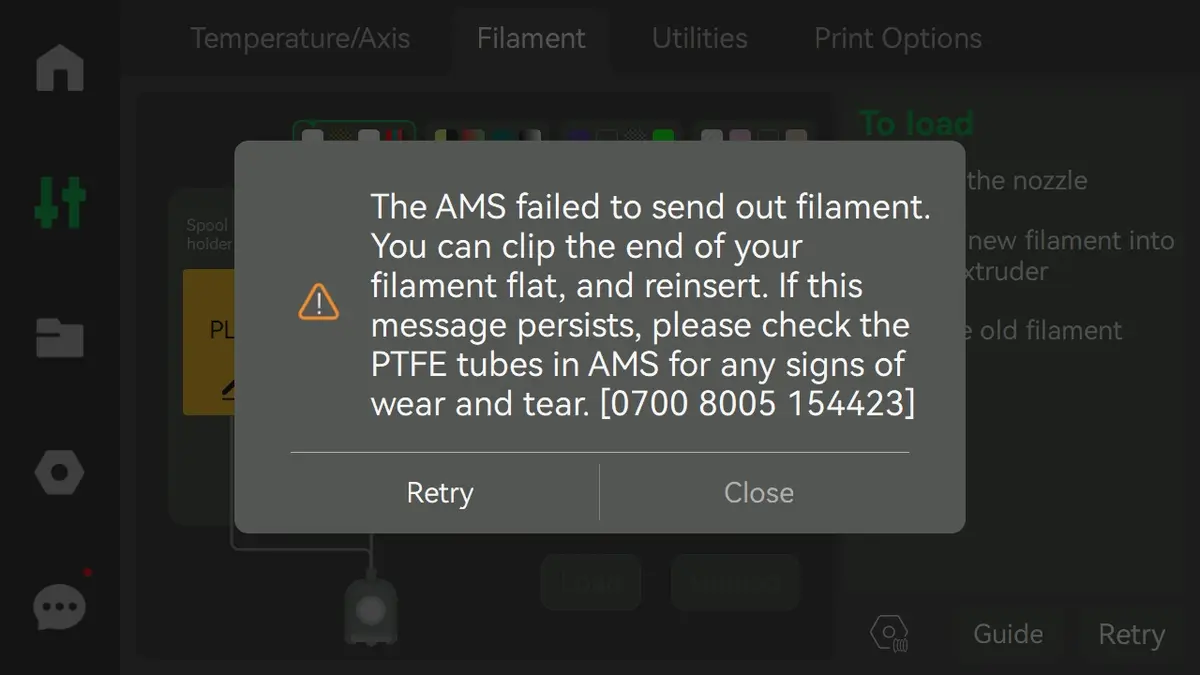

2. Nar du indlæser filament eller starter et print, kan det ske, at filamentet ikke sendes ud af AMS. LED-lampen pa den forreste fremforer blinker rødt, og der rapporteres en fejl som vist nedenfor.

/x1/troubleshooting/clean-the-filaments-hub/flashes-red.mp4

Hvis du har fjernet magneterne under processen, skal du kontrollere, om deres retning er korrekt. Du kan se denne artikel for at kontrollere retningen: Fjern og installer magneter i intern hub-enhed.
