Udskiftning af AMS-bundkortet

Hvad er AMS-bundkortet

AMS-bundkortet er AMS's centrale printplade. Det leverer en række stikforbindelser, som de forskellige funktionskomponenter er forbundet til via kabler.

AMS-bundkort - central printplade i AMS-enheden

Hvornår skal guiden bruges

Unormal spænding, komponenter der er unormalt varme eller udbrændte, unormal kommunikation i et modul, knækkede stikforbindelser, mislykket firmware-opgradering der ikke kan gendannes.

Nødvendigt værktøj og materialer

H2.0 og H1.5 unbrakonøgle

Sikkerhedsadvarsel og maskinstatus inden start

Sluk for printeren og frakobl AMS-forbindelsen til printeren.

Betjeningsvejledning

Trin 1 - (Adskillelse) Fjern PTFE-slangen

Åbn AMS-dækslet, tryk på knappen på filamenthubben og træk PTFE-slangen ud.

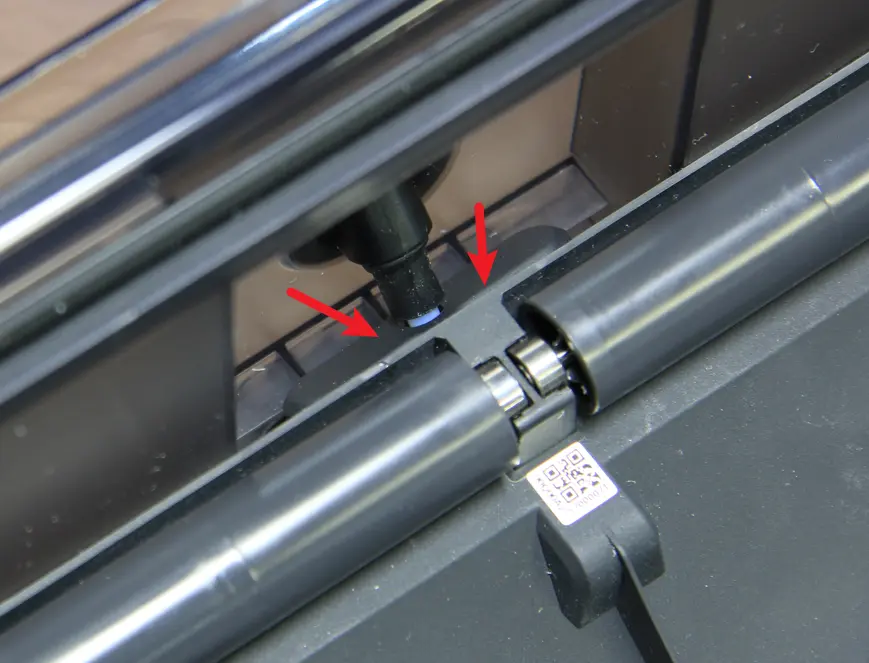

AMS-dæksel åbnes og knap trykkes for at løsne PTFE-slange

PTFE-slange trækkes ud af AMS-filamenthubben

Trin 2 - Fjern 2 skruer

Fjern 2 skruer.

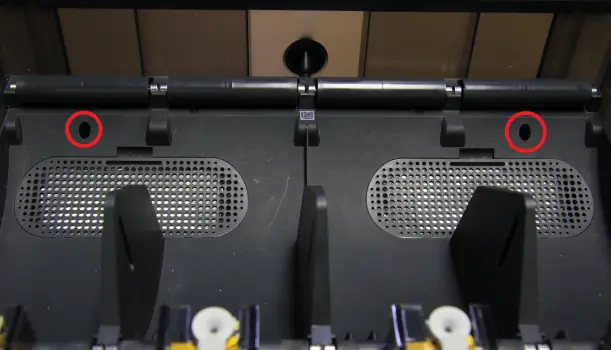

To skruer der fastgør AMS-mellemrammen fjernes

Trin 3 - Fjern mellemrammemodulet

Vip mellemrammen opad, frakobl Bambu bus-kablet og strømkablet, og fjern mellemrammemodulet.

AMS-mellemramme vippes opad og Bambu bus-kabel frakobles

Strømkabel frakobles og AMS-mellemrammemodul fjernes

Trin 4 - Frakobl 11 kabler

Frakobl alle kabler fra stikforbindelserne på bundkortet. Lav mærker om nødvendigt, eller tag billeder af forbindelserne.

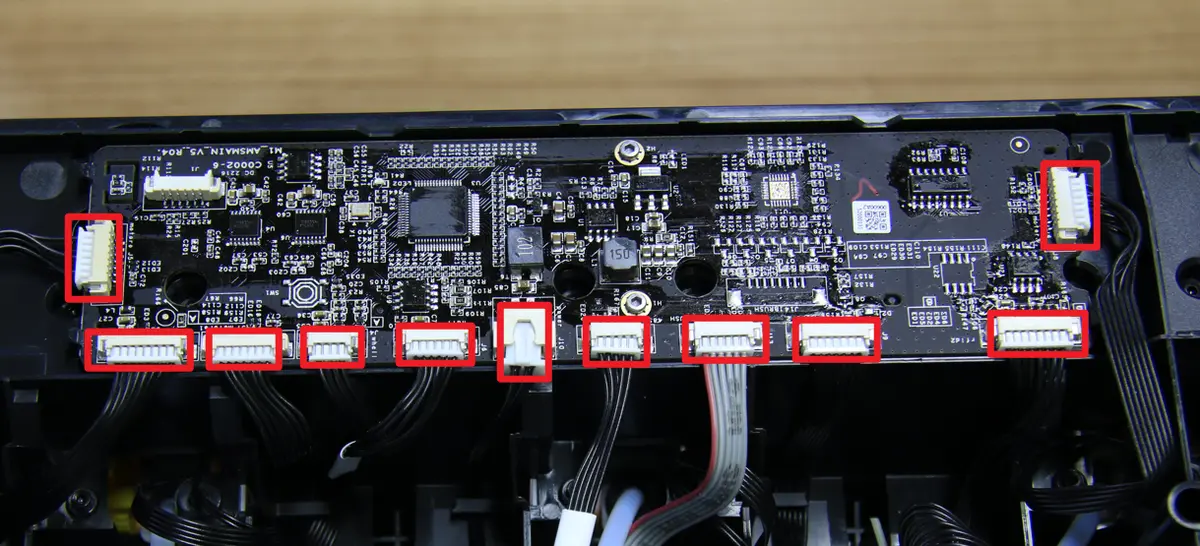

11 kabler frakobles fra AMS-bundkortets stikforbindelser

Trin 5 - Fjern bundkortet

Fjern 2 skruer, frigør bundkortet fra 4 låse og fjern derefter bundkortet.

AMS-bundkort frigøres fra 4 låse og fjernes

Trin 6 - (Montering) Monter bundkortet

Monter bundkortet på mellemrammen, fastgør det med de 4 låse, og stram derefter 2 skruer.

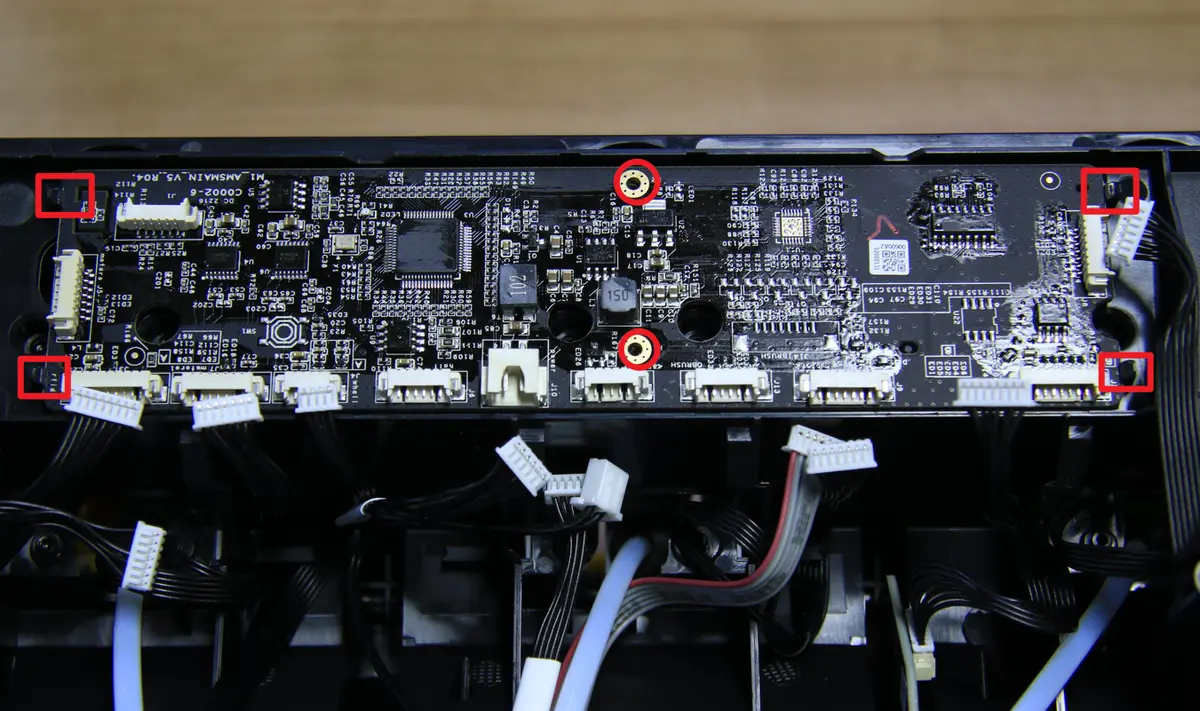

Nyt AMS-bundkort monteres med 4 låse og skruer på mellemrammen

Trin 7 - Tilslut 11 kabler

Tilslut 11 kabler i henhold til de mærker eller billeder du tog inden afmontering.

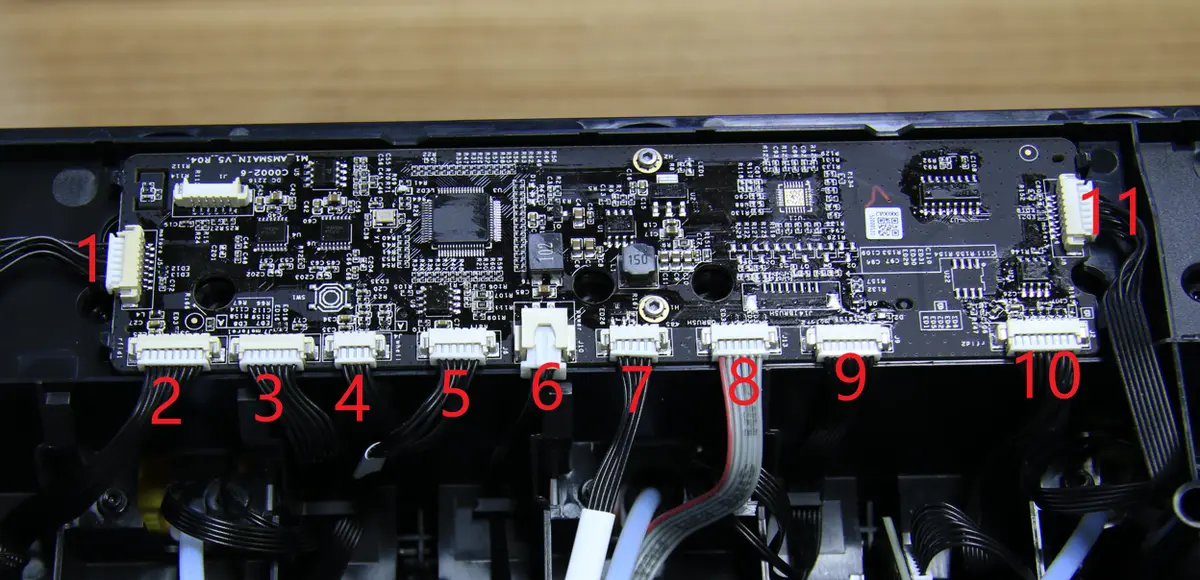

11 kabler tilsluttes AMS-bundkortets stikforbindelser

Nr.	Tilsluttes til	Nr.	Tilsluttes til	Nr.	Tilsluttes til
1	Første-trins feeder 1	5	Hall-kabel til filamenthub	9	Første-trins feeder 3
2	RFID-kort 1	6	Strømkabel til strømkort	10	RFID-kort 2
3	Første-trins feeder 2	7	Bambu bus-kabel til strømkort	11	Første-trins feeder 4
4	Odometer	8	Motorkabel til filamenthub

Trin 8 - Monter mellemrammemodulet

Placer mellemrammen i AMS-skallen og tilslut Bambu bus-kablet og strømkablet.

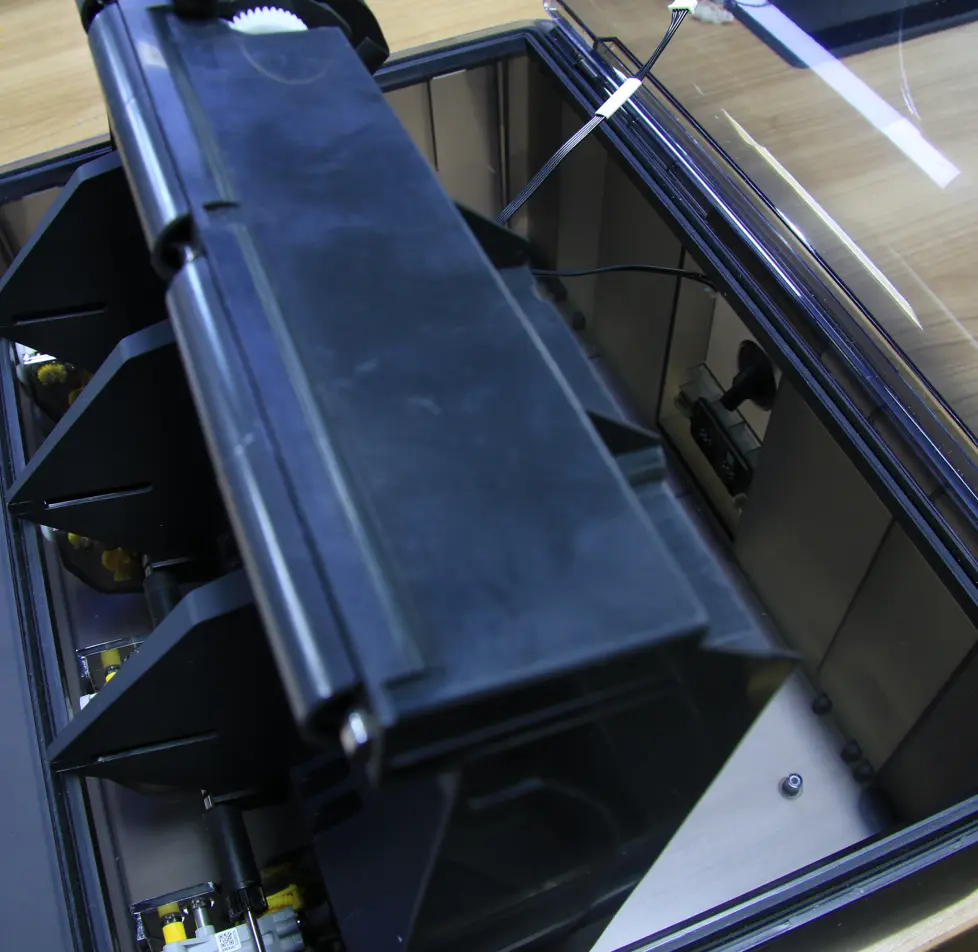

AMS-mellemramme placeres i skallen og Bambu bus-kabel tilsluttes

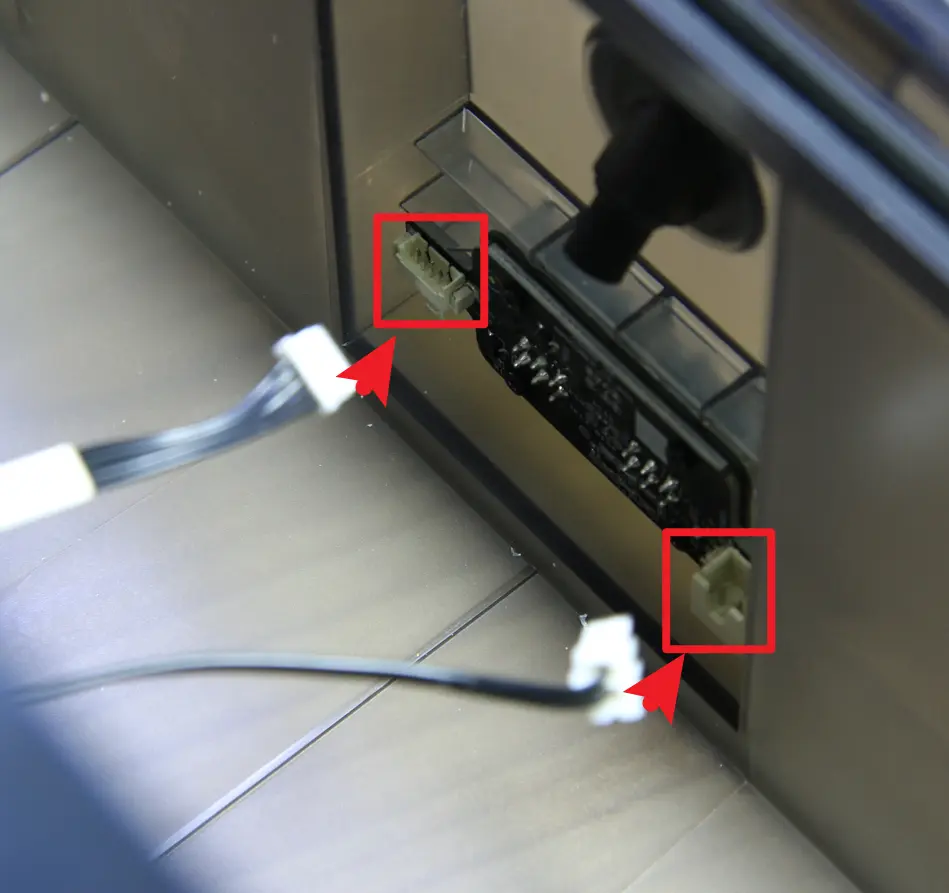

Strømkabel tilsluttes og AMS-mellemrammemodul monteres

Trin 9 - Stram 2 skruer

Placer mellemrammen korrekt og stram 2 skruer.

To skruer strammes for at fastgøre AMS-mellemrammen

Trin 10 - Tilslut PTFE-slangen

Kontroller slangeholderen og isæt PTFE-slangen. Forsøg at trække den ud for at sikre at slangen er korrekt tilsluttet.

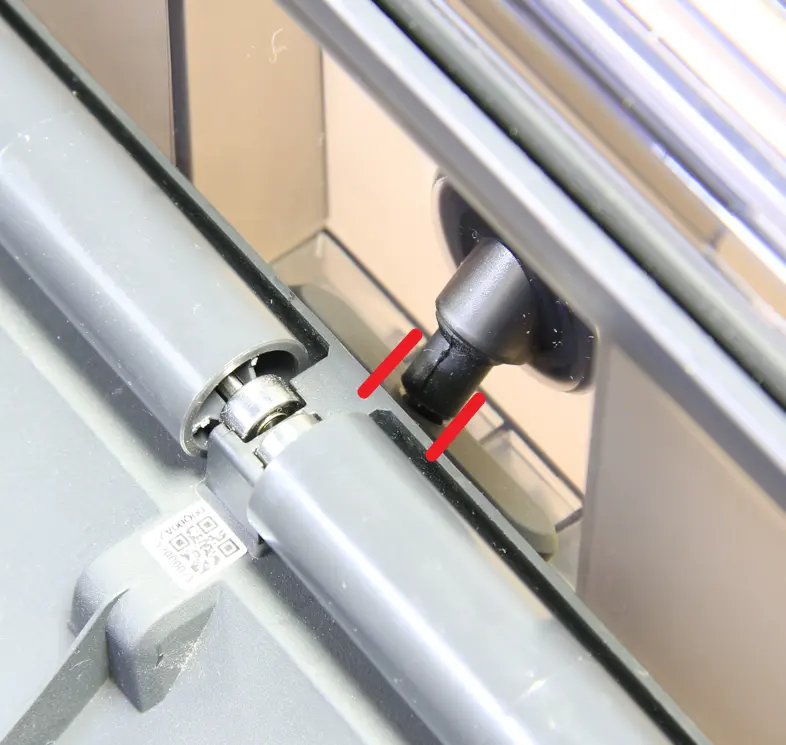

PTFE-slange isættes i AMS-slangeholderforbindelsen

PTFE-slange trækkes for at verificere korrekt tilslutning

Sådan verificerer du at arbejdet er udført korrekt

1. Tilslut AMS til printeren og tænd, bekræft at AMS-menuen vises.

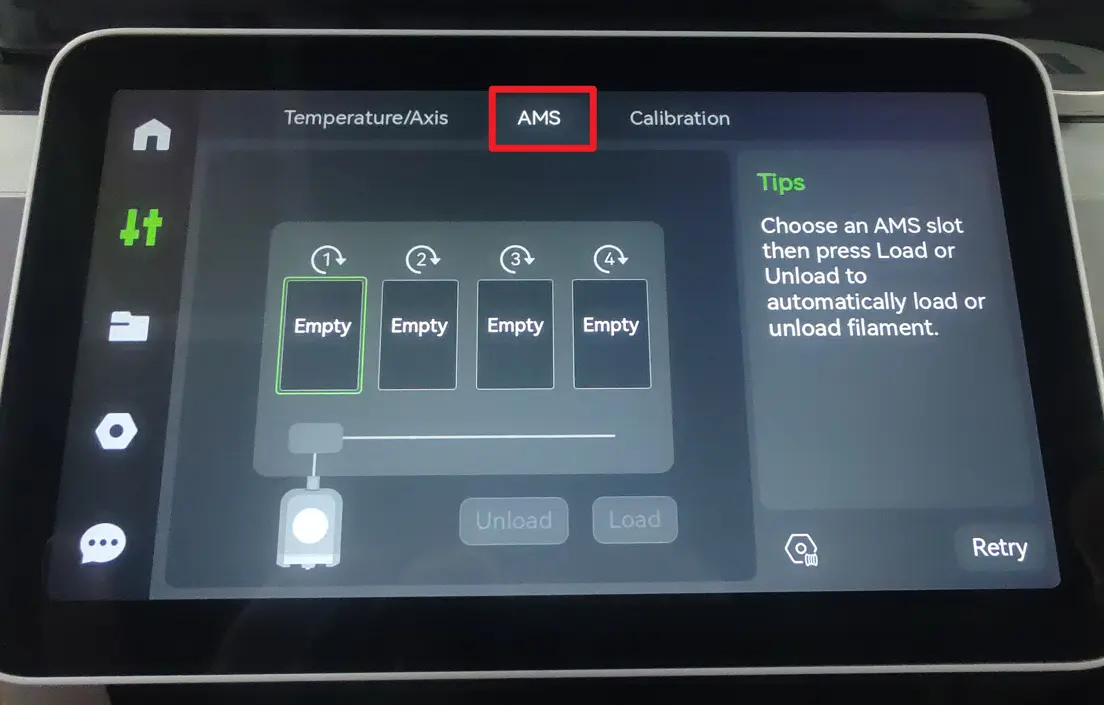

AMS-menu vises korrekt på printerskærmen efter bundkortsudskiftning

2. Kontroller serienummer og firmware. FW og SN skal vises efter opstart - opdater firmwaren, hvis der er en ny version tilgængelig.

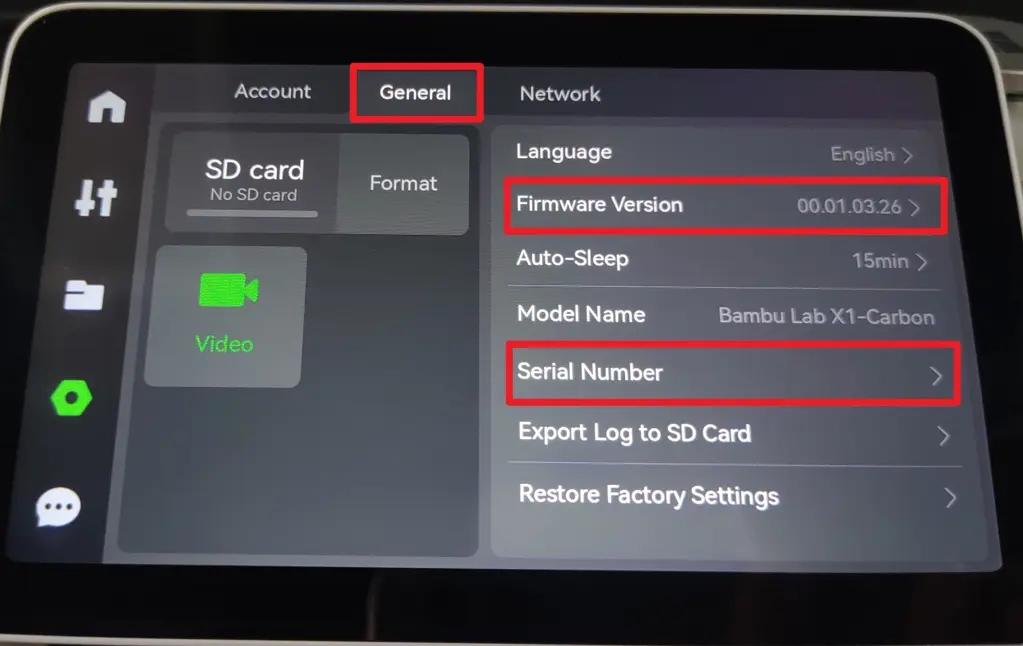

AMS serienummer vises korrekt på printerskærmen

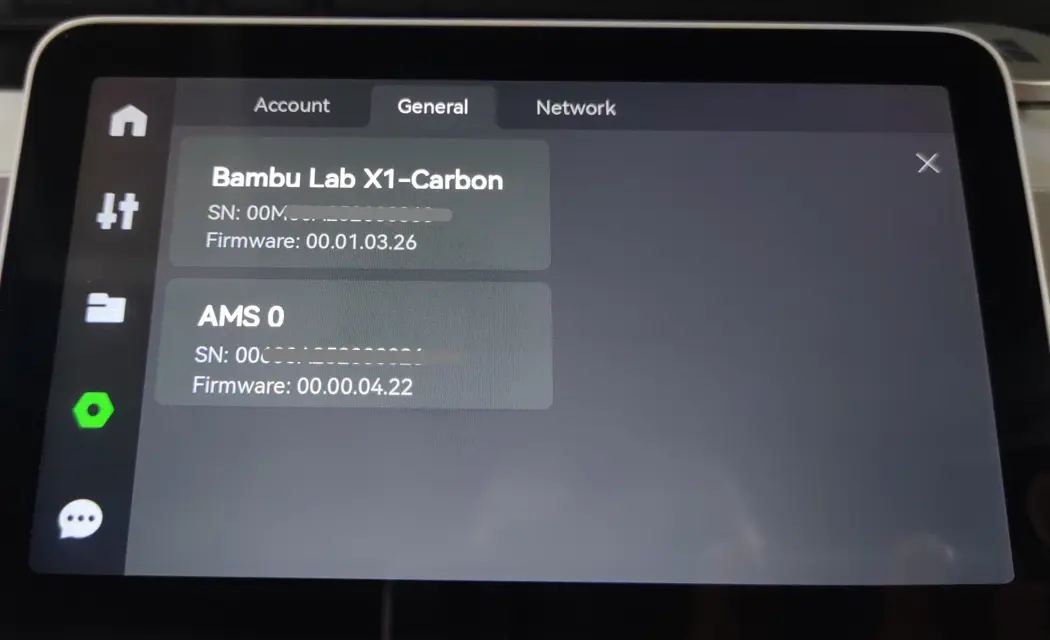

AMS firmware-version vises og kan opdateres

3. Ilæg filament i alle 4 slots og bekræft at hvert slot fungerer korrekt. Hvis du bruger officielle Bambu Lab-filamenter, vil filamenternes oplysninger blive genkendt.

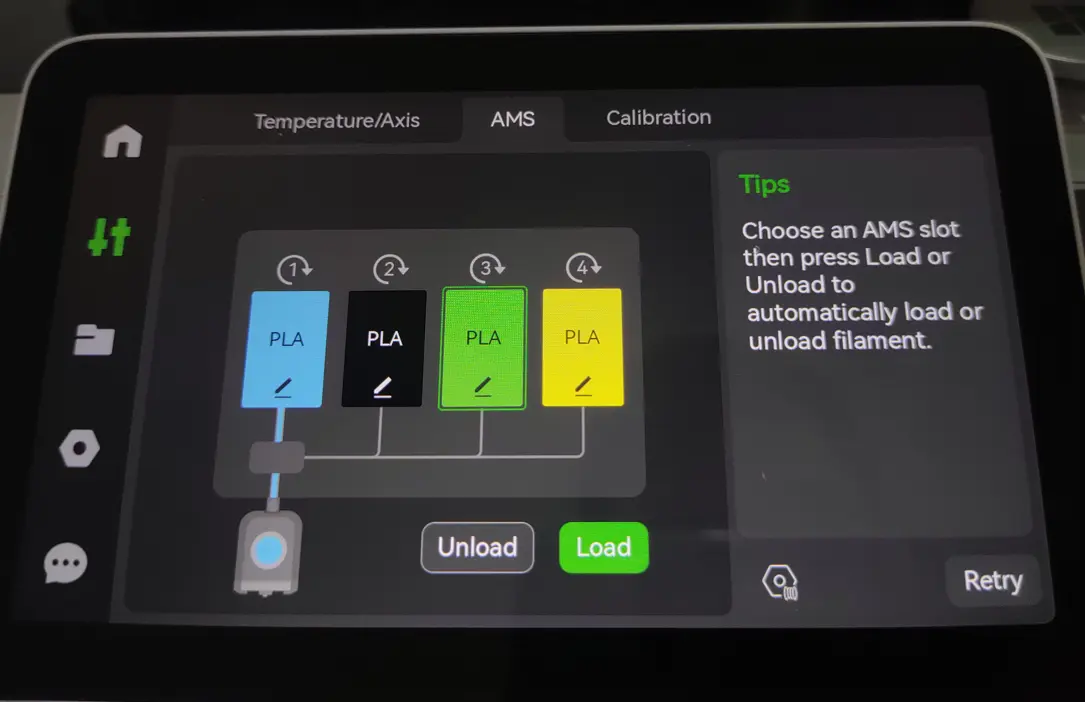

Alle 4 AMS-slots med filament ilagt og korrekt registreret

Hvis din AMS ikke ser sådan ud, skal du kontrollere forbindelserne. Kontakter Bambu Labs serviceteam, hvis den stadig fejlfungerer.

Afsluttende bemærkninger

Vi håber, denne vejledning var nyttig. Hvis den ikke løser dit problem, kan du oprette en supportsag direkte hos Bambu Lab, så hjælper de dig videre.
