Adskillelse og rengøring af AMS 2 Pro intern hub

Hvornår skal denne procedure udføres

Hvis der ophobes for meget filamentrester eller snavs inde i den interne hub, så modstanden ved ind- eller udlæsning af filament stiger, anbefales det at adskille hubben og rengøre den indvendigt.

Nødvendigt værktøj og materialer

• H2.0 og H1.5 unbrakonøgler
• Rengøringsværktøj (fx fnugfri klud, lille børste, luftblæser osv.)

Adskillelsesguide

Trin 1 - Fjern den interne hub

Se AMS 2 Pro udskiftningsguide for at afmontere den interne hub (inklusive 3520-motoren) fra AMS 2 Pro og adskille motoren fra hubben ved at følge trin 1, 2, 3, 4 og 7 i guiden.

Trin 2 - (Valgfrit) Fjern 3520-motoren

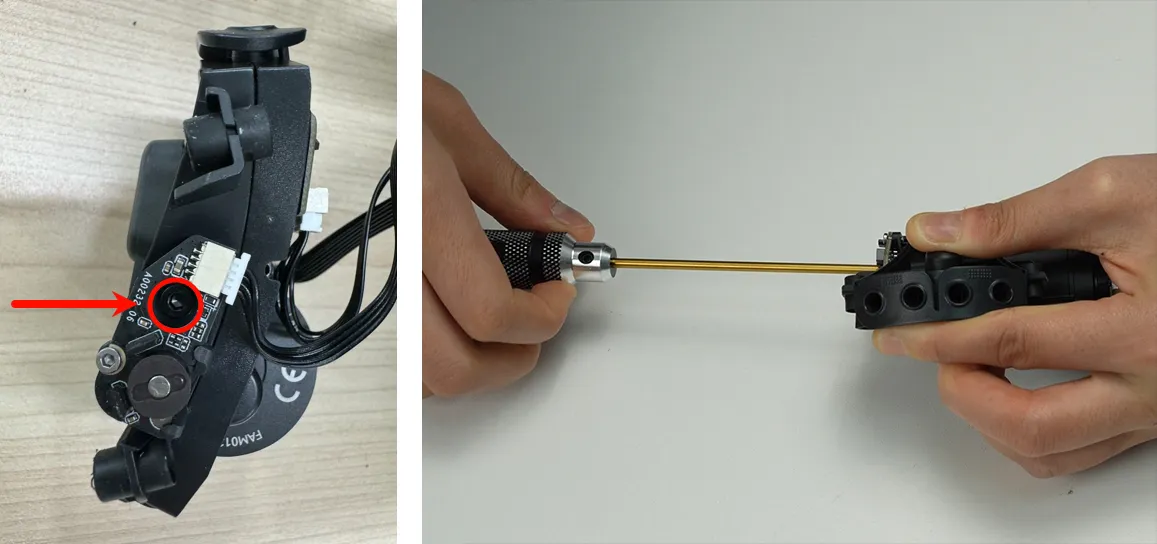

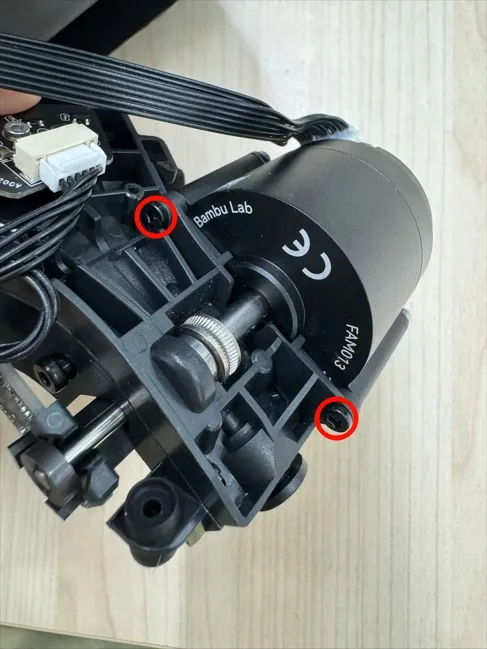

Placering af de skruer, der skal fjernes

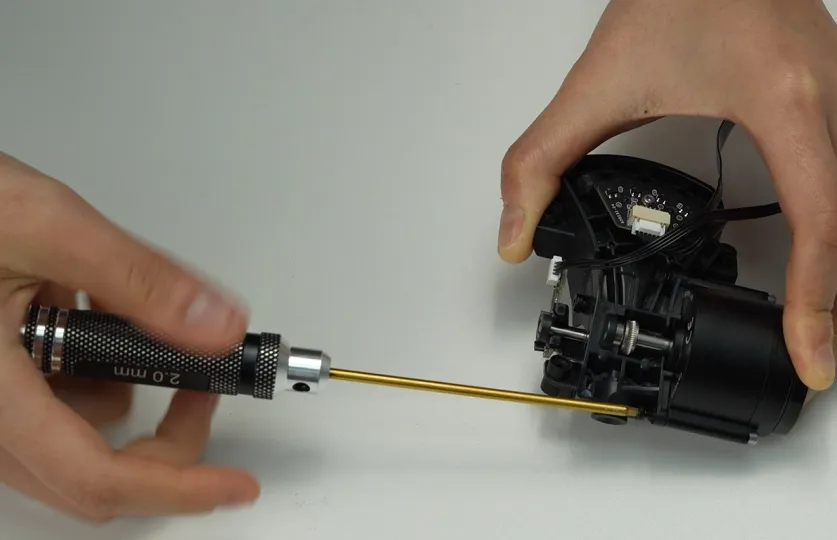

Fjern de to skruer

Når skruerne er fjernet, trækkes motoren forsigtigt udad for at frigøre den.
Bemærk, at lejet og drivhjulet kan falde ud under processen - opbevar dem forsvarligt.

Trin 3 - Frakobl kablet

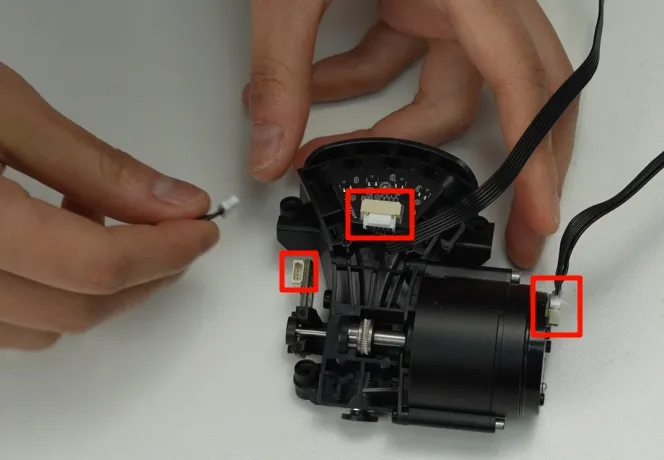

Frakobl de tre motorkabler fra den interne hub.

Trin 4 - Fjern filamentvælger-knappen

Brug en 2,0 mm unbrakonøgle til at fjerne én skrue.

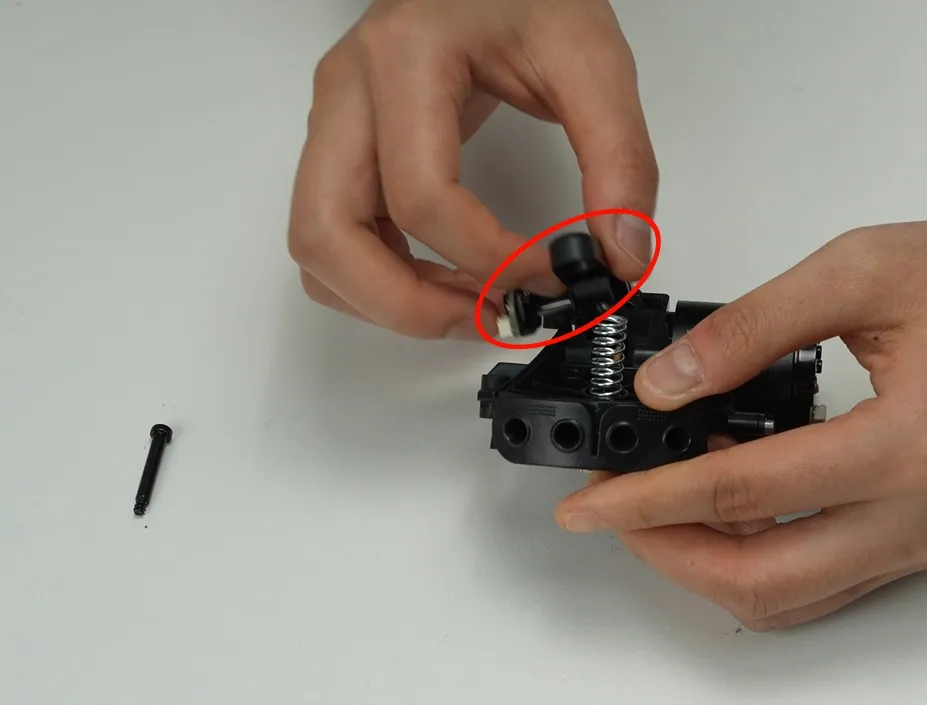

Når skruen er fjernet, kan den interne hubs vippearm tages af.

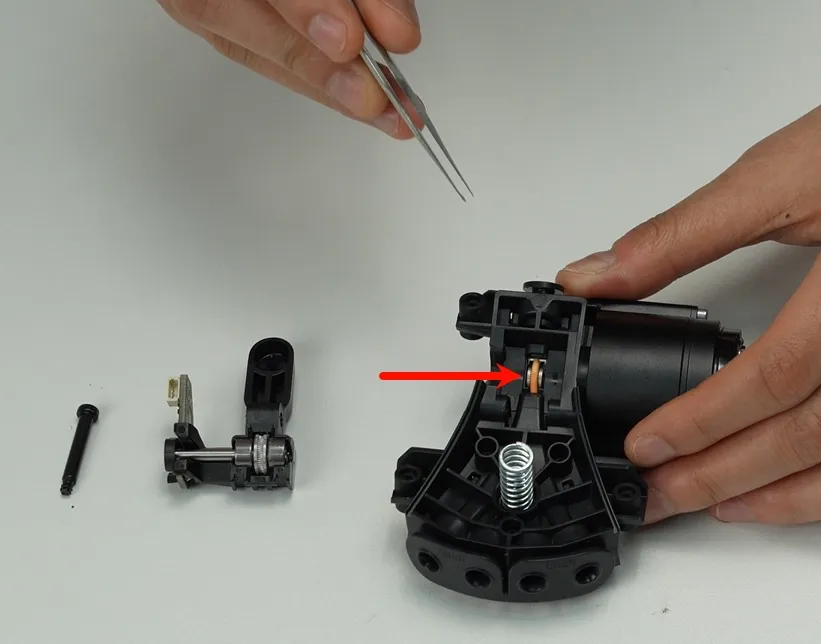

Brug en pincet til at fjerne eventuelle afbrækkede filamentstykker.

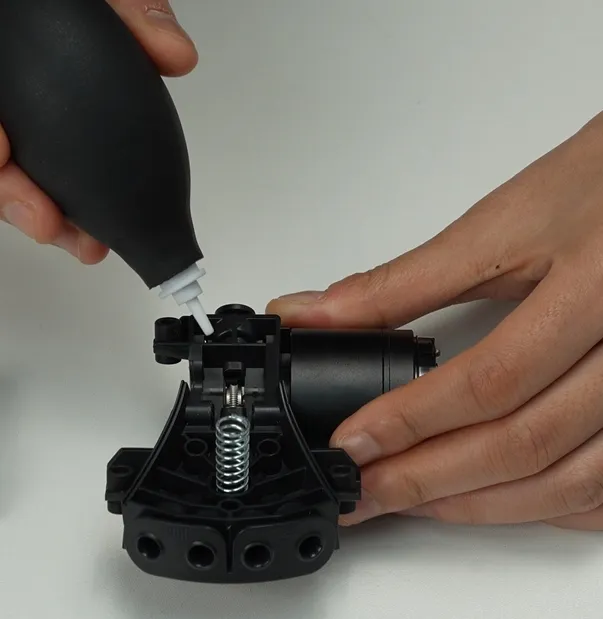

Brug en luftblæser til at rengøre hubbens indvendige struktur.

Roter den indvendige mekanisme, mens du bruger luftblæseren, for at sikre en grundig rengøring.

Trin 5 - Adskil den interne hubs øverste og nederste kabinet

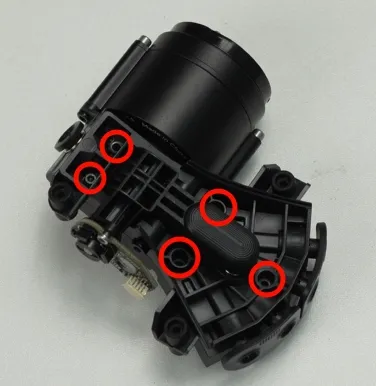

Brug en unbrakonøgle til at fjerne de fem skruer.

Før unbrakonøglen ind gennem den pneumatiske forbindelses åbning for forsigtigt at vippe det øverste og nederste kabinet fra hinanden.
Forsigtig: Denne handling kan få den pneumatiske forbindelse samt de indvendige magneter og fjedre til at løsne sig og falde ud under adskillelsen - vær forsigtig.

Trin 6 - (Spring dette trin over, hvis den pneumatiske forbindelse ikke er tilstoppet) Fjern de pneumatiske forbindelser

Da den pneumatiske forbindelse er kompliceret at adskille og samle og let kan beskadige komponenter, anbefales det at springe dette trin over, hvis den pneumatiske forbindelse ikke er tilstoppet.

Se animationen nedenfor for at se, hvordan de pneumatiske forbindelser fjernes med en unbrakonøgle som vægtstang.

Trin 7 - (Valgfrit) Indvendig rengøring

Brug egnet rengøringsværktøj til at fjerne filamentrester og støv fra tandhjul, pneumatiske forbindelser, filamentkanaler og smalle sprækker. Udfør støvfjernelse separat på både det øverste og nederste kabinet.

Brug fint rengøringsværktøj (fx små børster eller trykluft) til at rengøre detaljerede og svært tilgængelige områder.

Samleguide

Trin 1 - Montér de fire pneumatiske forbindelser

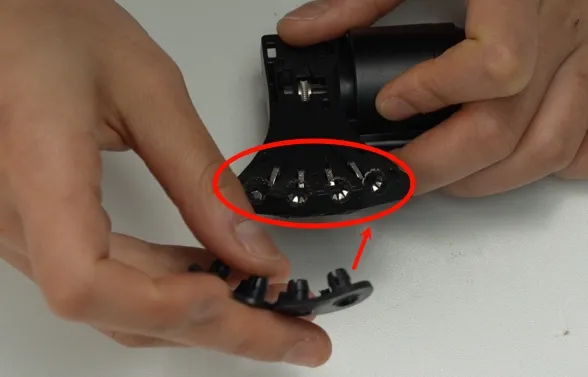

Ret de fire pneumatiske forbindelser ind efter deres tilhørende monteringshuller, og sæt dem sikkert i.

Se billedet nedenfor for korrekt monteringsplacering.

Trin 2 - Montér den resterende pneumatiske forbindelse

Trin 3 - Saml det øverste og nederste kabinet

Ret det øverste og nederste kabinet korrekt ind efter hinanden.

Tryk kabinetterne fast sammen, indtil de sidder helt på plads.

Trin 4 - Fastgør det øverste og nederste kabinet

Spænd de fem samleskruer med en unbrakonøgle.

Trin 5 - Montér filamentvælger-knappen

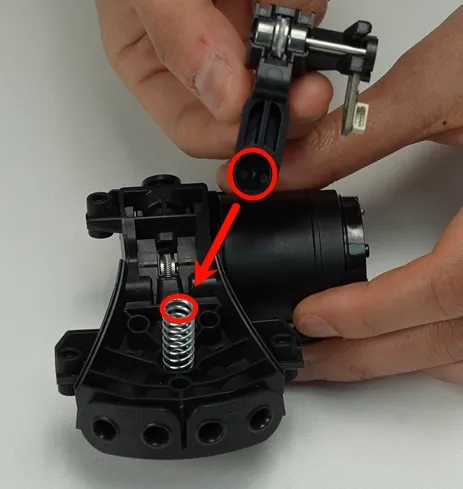

Ret knappens fordybning ind efter fjederen.

Tryk lodret ned for at sætte knappen på plads.

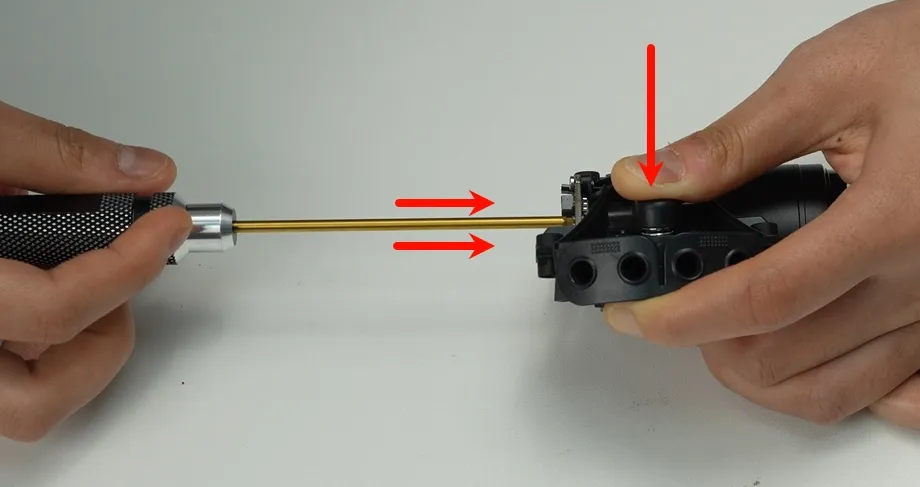

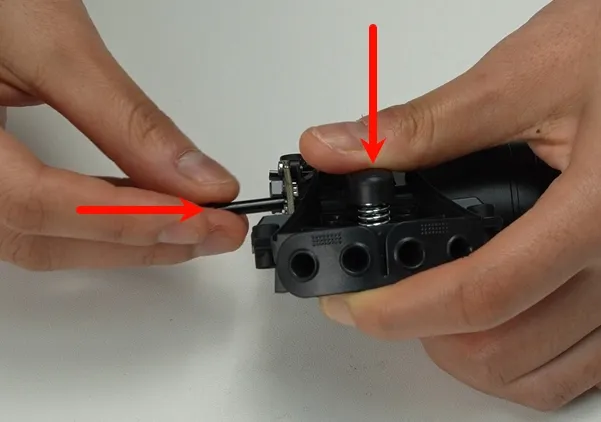

Hold knappen nede, ret skruehullet ind, og sæt skruen i.

Spænd skruen med en unbrakonøgle.

Trin 6 - Montér 3520-motoren

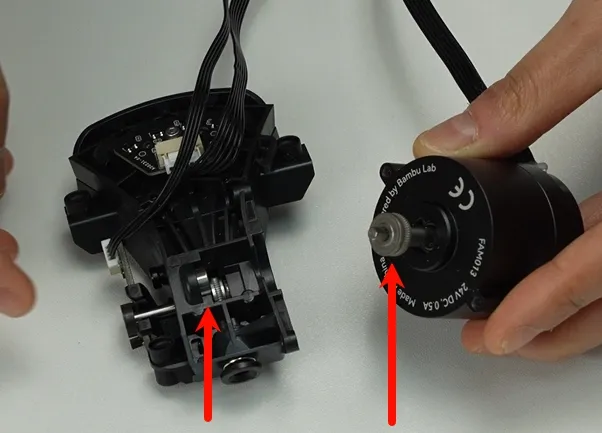

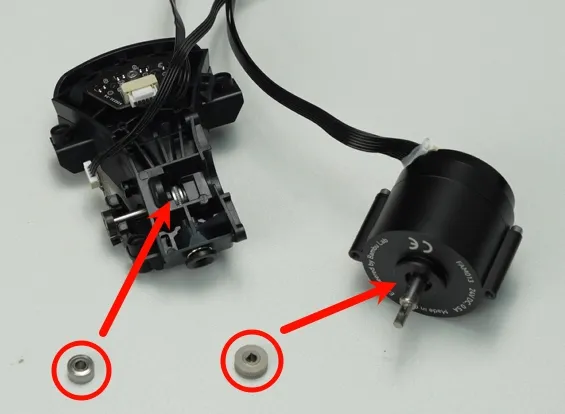

Før monteringen skal du finde de korrekte placeringer til lejet og drivhjulet:

Sæt dem i både motoren og den interne hub-enhed, før motoren monteres. Den lille del sidder i den interne hub-enhed, og drivhjulet sidder på motoren.

Bemærk: Vær opmærksom på motorens orientering. Sørg for, at motorens kabelport vender ind mod de fire pneumatiske forbindelser før monteringen.

Trin 7 - Tilslut de tre kabler

Find de korrekte stik og kabelportplaceringer.

Sæt de tre kabler sikkert i.

Trin 8 - Montér den interne hub-enhed på AMS 2 Pro

Se AMS 2 Pro adskillelses- og samleguide for at genmontere den interne hub-enhed (inklusive 3520-motoren) i AMS 2 Pro-enheden.

Kontrollér den interne hub-enheds funktion

1. Indsæt eller fjern filament manuelt gennem ind-/udlæsningsmodulet.
   Hvis sensorerne i AMS' interne hub-enhed fungerer korrekt, registrerer systemet filamentet og viser den tilhørende plads på skærmen. Efter en kort genkendelsesproces identificerer AMS filamenttypen og -farven og viser dem på skærmen. Dette trin kan bruges til at kontrollere, om sensorerne for hver plads i AMS' interne hub-enhed fungerer korrekt.

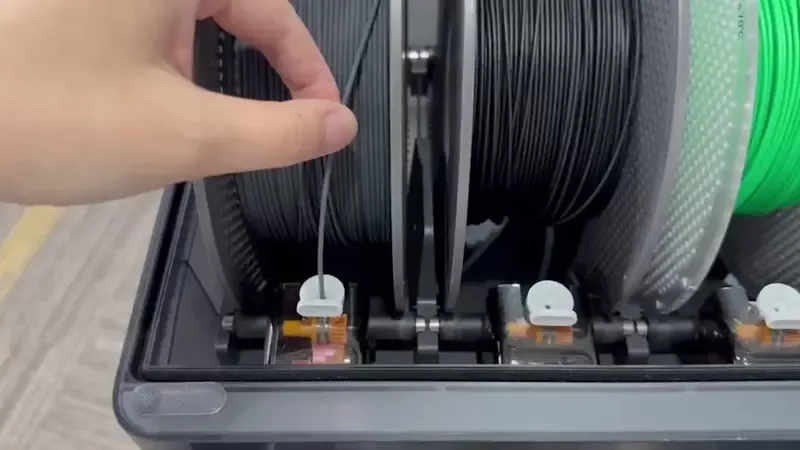

Indsæt filament manuelt i indlæsningsmodulet (H2D).

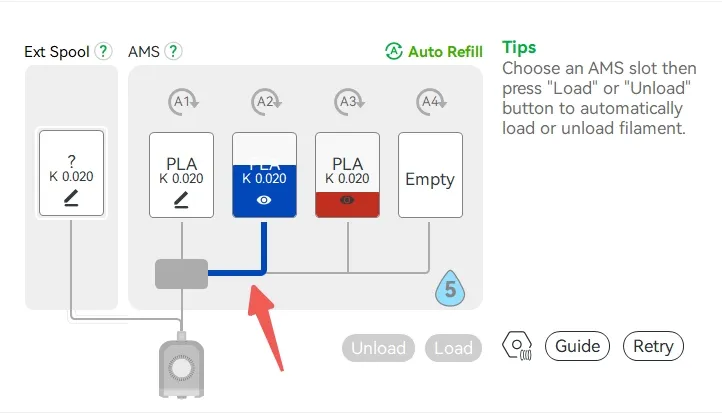

Brug Bambu Studio til at kontrollere, om sensorerne fungerer korrekt.

Ellers skal du tjekke kabelforbindelserne og prøve igen.
Hvis der ikke findes nogen fejl, men problemet fortsætter, skal du kontakte Bambu Lab Support Team for yderligere hjælp.

2. Under indlæsning af filament eller ved start af et print kan filamentet nogle gange ikke fremføres fra AMS. I så fald kan ind-/udlæsningsmodulet blinke med et rødt lys, og følgende fejlmeddelelse kan vises:

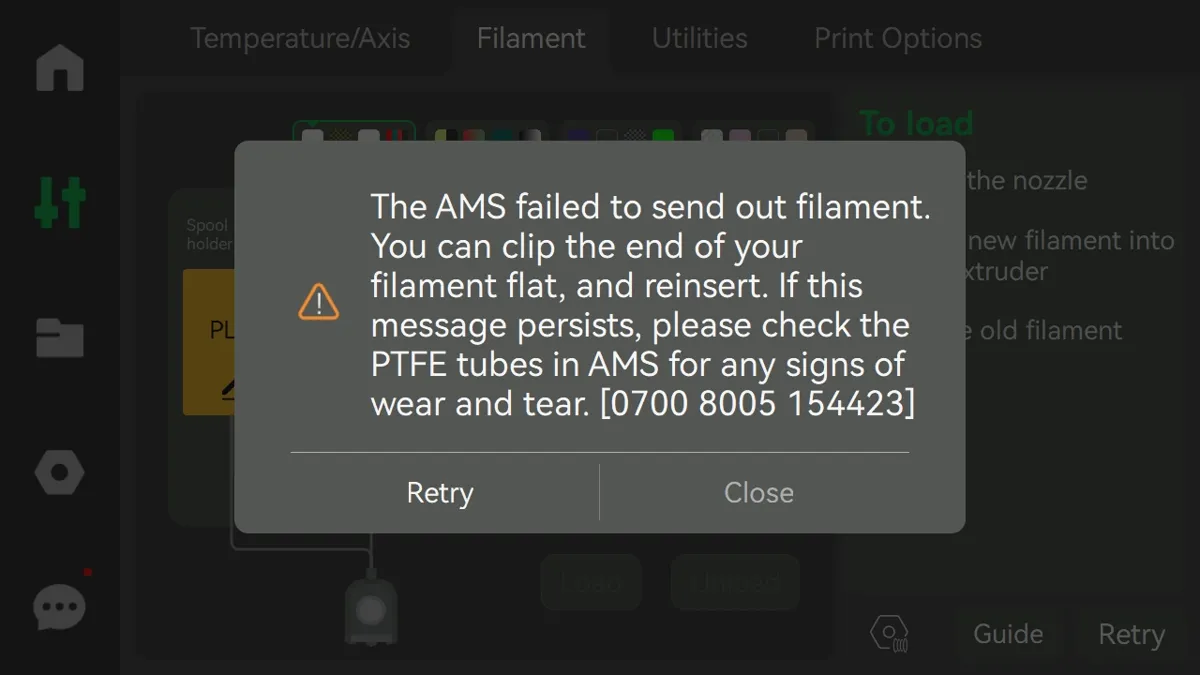

Der vises en fejlmeddelelse på maskinen.

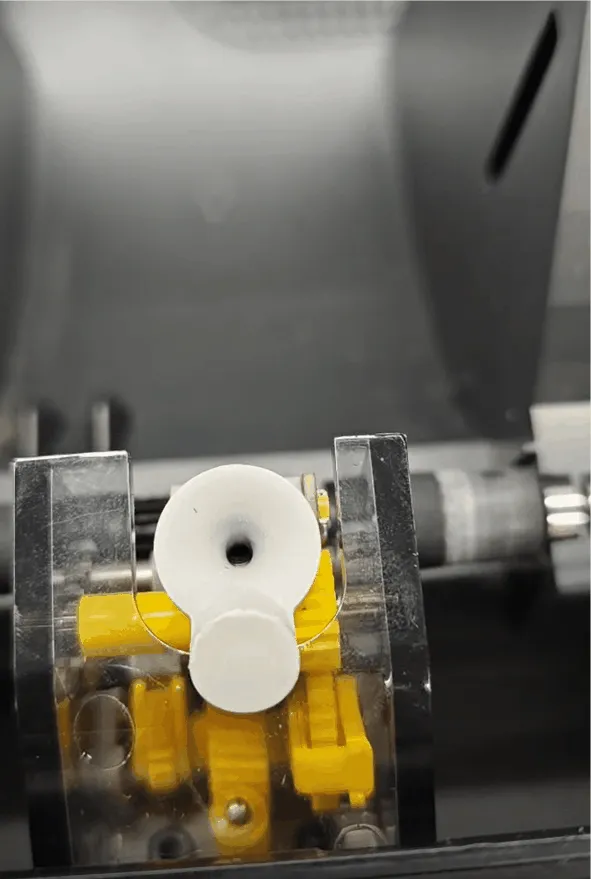

Det røde indikatorlys blinker ved ind-/udlæsningsmodulet.

Bemærk: Hvis du fjernede magneter under adskillelsen, skal du kontrollere, om de blev monteret igen i den korrekte orientering.
Se Fjern og montér magneterne i AMS filament-hub for at rette forkert monterede magneter.

Mulige problemer og løsninger

Hvis der opstår problemer efter adskillelse eller rengøring af den interne hub-enhed, kan du se følgende mulige problemer og deres løsninger:

1. Den interne hub-enhed registrerer ikke filament / Pladsen fremstår tom
Tjek de kabelforbindelser, der er nævnt i trin 9. Sørg for, at alle tre stik er korrekt og sikkert tilsluttet bundkortet. Tilslut dem igen om nødvendigt, og genstart maskinen.

2. Ind- eller udlæsning af filament er unormal / Føles fastklemt
Sørg for, at den indvendige rengøring af den interne hub-enhed var grundig - især omkring tandhjul, pneumatiske forbindelser og filamentveje. Åbn hubben igen om nødvendigt, og rengør de kritiske områder endnu en gang med en blæser eller børste.

3. Den interne hub-enheds knap er svær at trykke ned / Fjederen springer ikke ordentligt tilbage
Se "Trin 5 - Montér filamentvælger-knappen" for at bekræfte, at fjederen er monteret i den korrekte orientering, og at knappen sidder korrekt i pladsen. Adskil om nødvendigt knappen, og juster fjederens position igen.

Forebyggende vedligeholdelse

For at undgå lignende problemer fremover er det vigtigt at udføre regelmæssig vedligeholdelse af din AMS 2 Pro. Hold filamentet væk fra støv og fugt ved at opbevare det i lufttætte beholdere eller tørbokse. Rengør AMS regelmæssigt, især den interne hub-enhed og fremføringsvejene, for at fjerne snavs og rester. Regelmæssig inspektion og pleje er med til at sikre en jævn filamentfremføring og forlænge udstyrets levetid.
