Udskiftning af X-akse-enheden til X2D

X-akse-enheden

🔎 Find X2D X-akse-enheden i Bambu Lab-butikken.

X-akse-enheden bærer toolheadet. Toolheadet er monteret på X-akse-enheden og kan bevæge sig til venstre og højre via motorens drev. Ligesom P2S bruger X2D et lineærstangssystem. Den lineære stang er en hul stålstang. Dens glatte overflade gør det lettere at rense kulstang og snavs væk, hvilket forenkler den løbende vedligeholdelse.

Anvendelsesscenarier

• X-akse-enheden er beskadiget og skal udskiftes

Nødvendigt værktøj og materialer

• En ny X-akse-enhed
• H1.5 unbrakonøgle
• H2.0 unbrakonøgle

Fjern X-akse-enheden

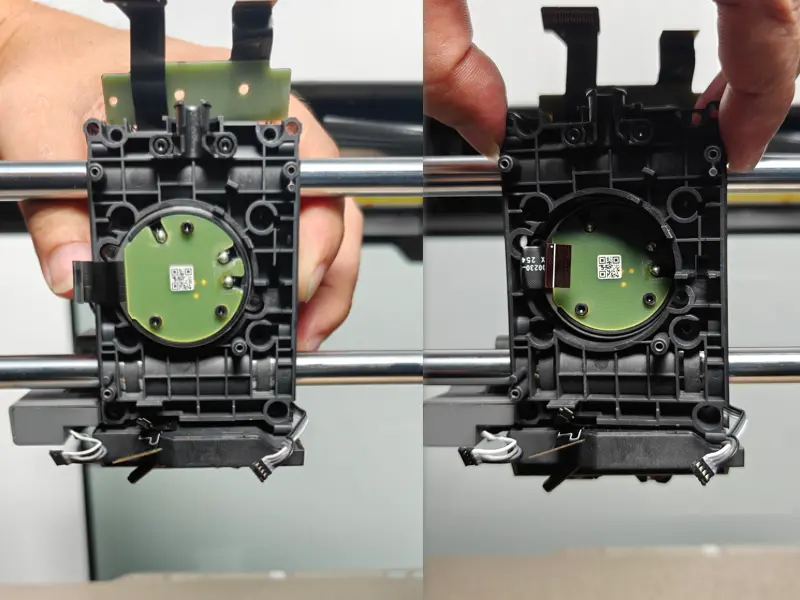

Trin 1. Fjern toolhead-vognenheden

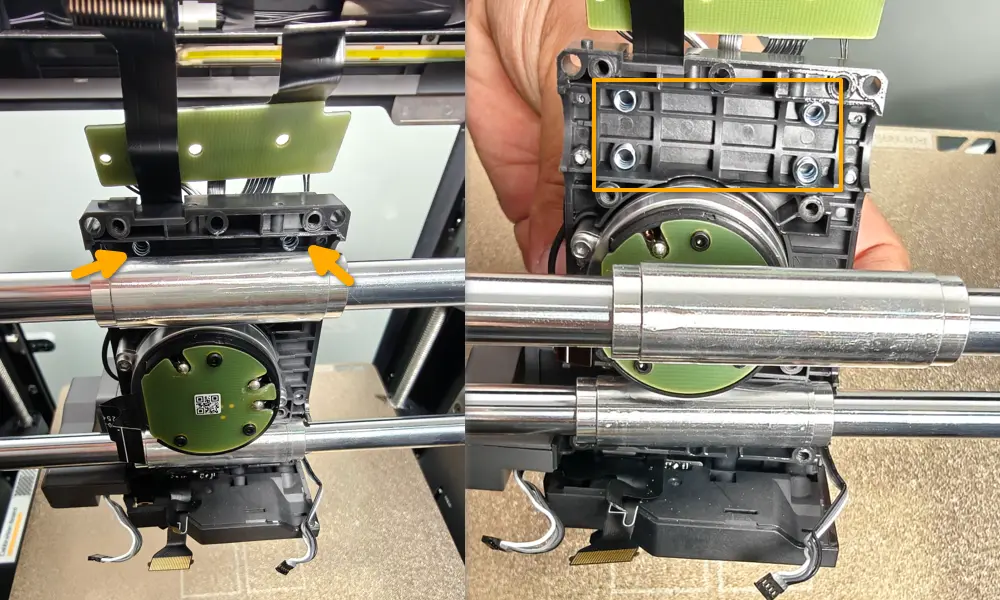

Se Udskiftning af X2D toolhead-vognenheden for at fjerne toolhead-vognenheden.

Trin 2. Fjern AP-printets dæksel og printerkabinettet

1. Se Udskiftning af P2S AP-printets dæksel/LED-lys - venstre for at fjerne AP-printets dæksel.

2. Se følgende vejledninger for at afmontere bagpanelet samt venstre og højre sidepanel.
   Vejledning til udskiftning af bagpanel til X2D
   Vejledning til udskiftning af venstre sidepanel til X2D
   Vejledning til udskiftning af højre sidepanel til X2D

Trin 3. Fjern XY-tandremmen fra Y-vognen

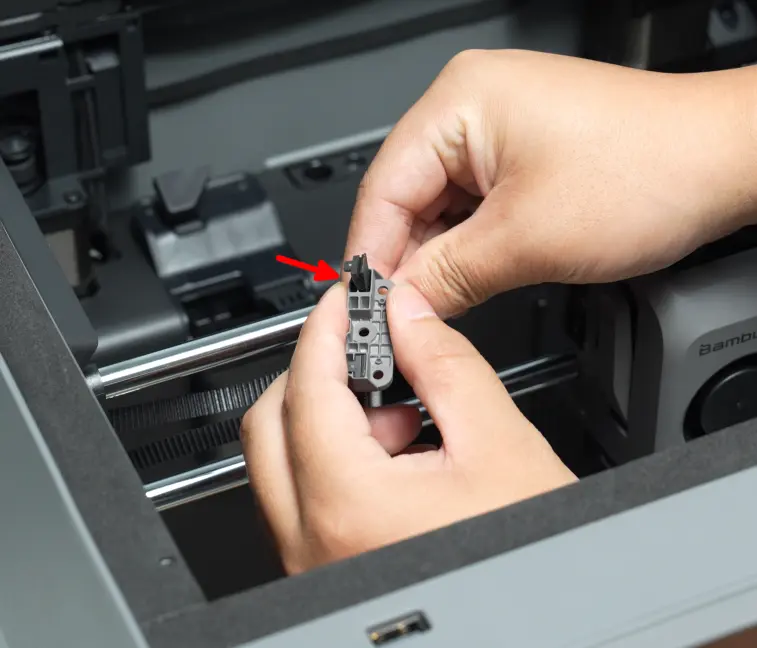

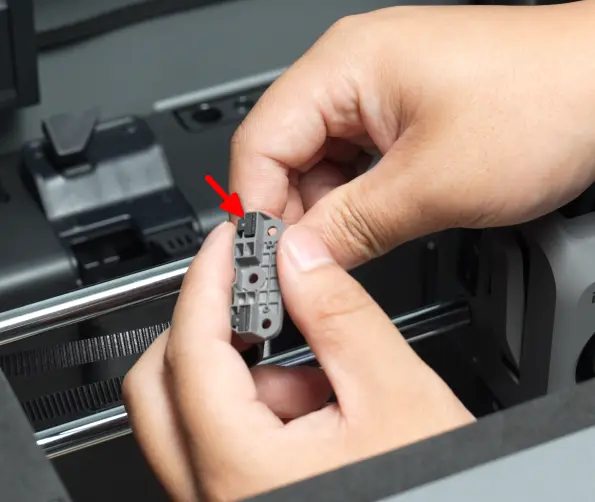

Tryk fast på XY-tandremmen for at skubbe remmens fikseringsblok lidt ud, fjern derefter fikseringsblokken for at tage remmen ud.

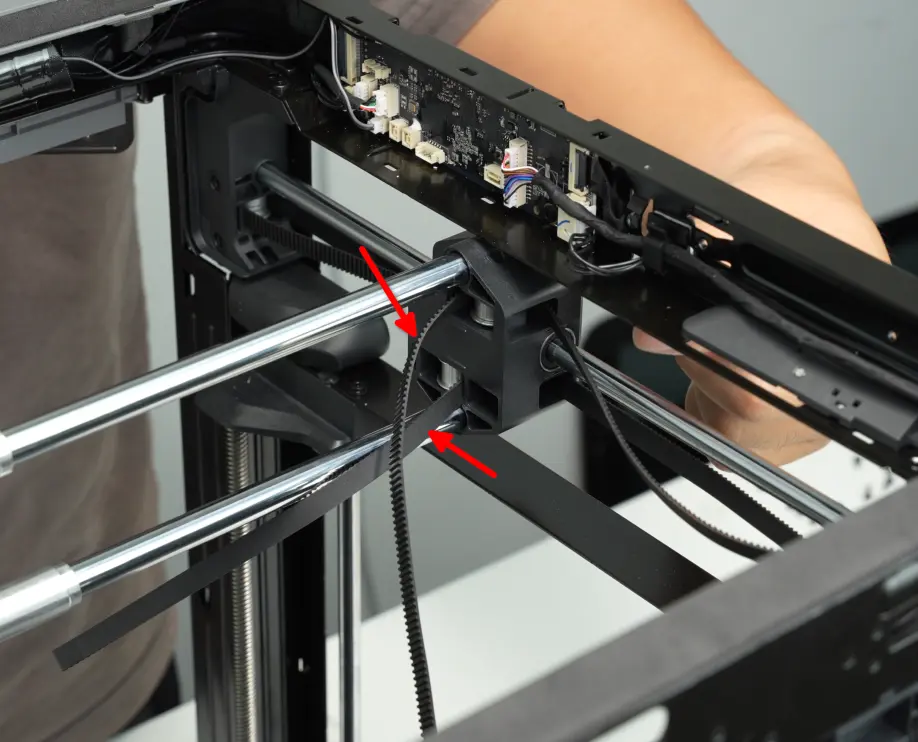

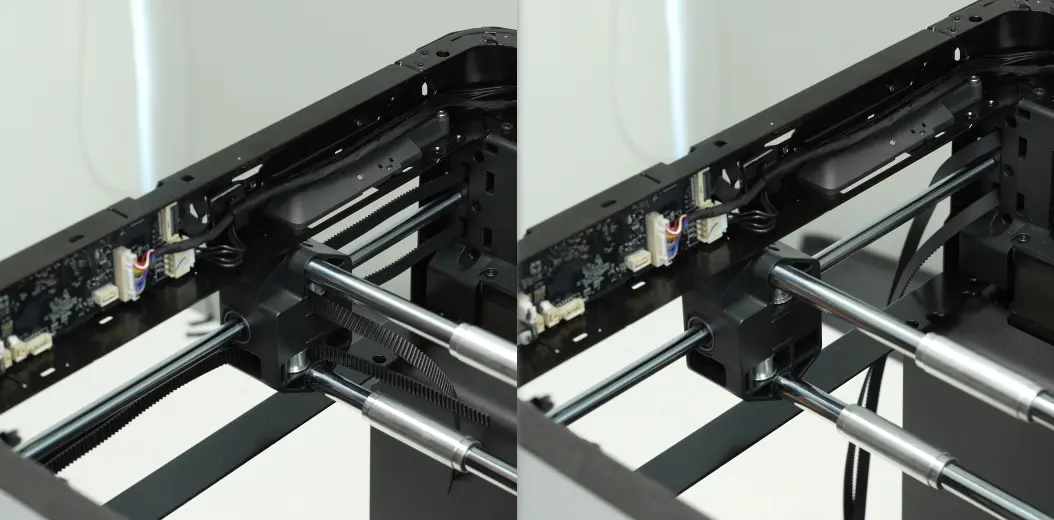

Træk i tandremmene på begge sider af Y-slæden for at fjerne dem fra Y-aksens vogn.

Trin 4. Fjern X-akse-enheden

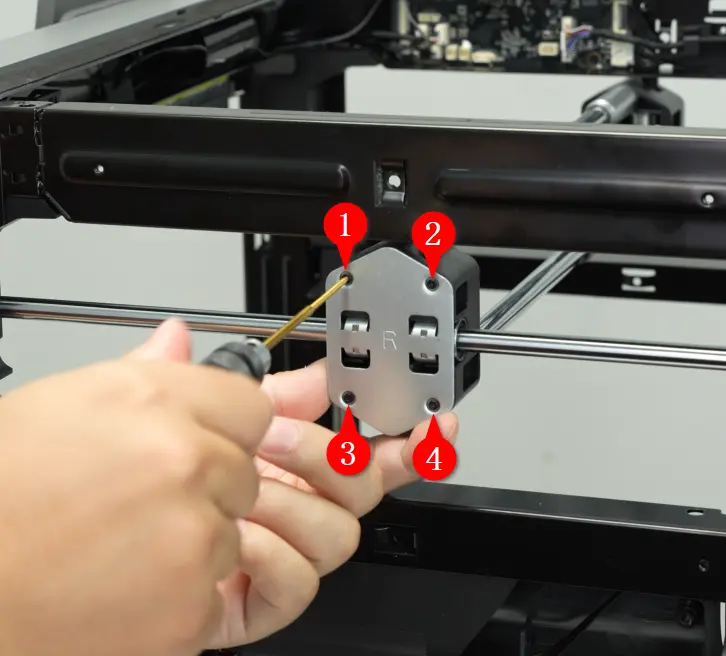

Brug en H1.5 unbrakonøgle til at fjerne de fire monteringsskruer på de udvendige afskærmninger på Y-vognen, og fjern derefter dækslerne fra både venstre og højre Y-vogn.

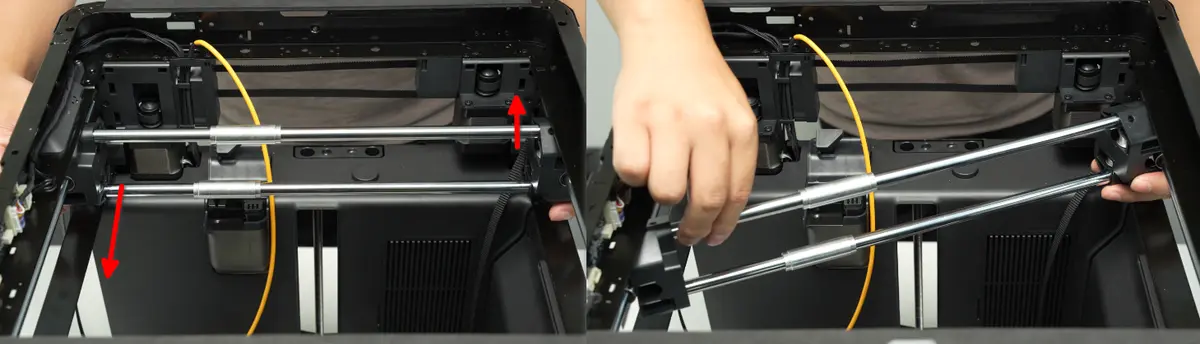

Drej venstre og højre Y-slæde i modsatte retninger langs Y-aksen for at adskille X-aksen fra Y-aksens lineære stænger, og fjern derefter X-akse-enheden.

Monter X-akse-enheden

Trin 1. Monter X-akse-enheden

Før X-akse-enheden skråt ind i printeren, ret Y-vognen ind efter Y-aksens lineære lejer, og monter enheden.

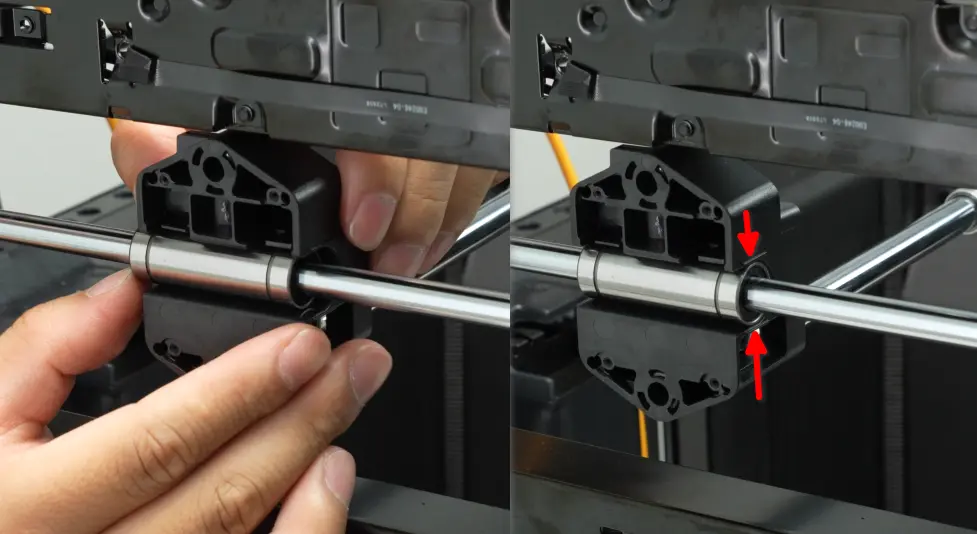

👉 Bemærk: Tjek efter monteringen, om kanten af Y-lejet flugter med Y-vognen. Hvis det ikke flugter, så skub forsigtigt lejet, så det flugter med vognen. Hvis lejet stikker for meget ud, så afmonter det og monter det igen.

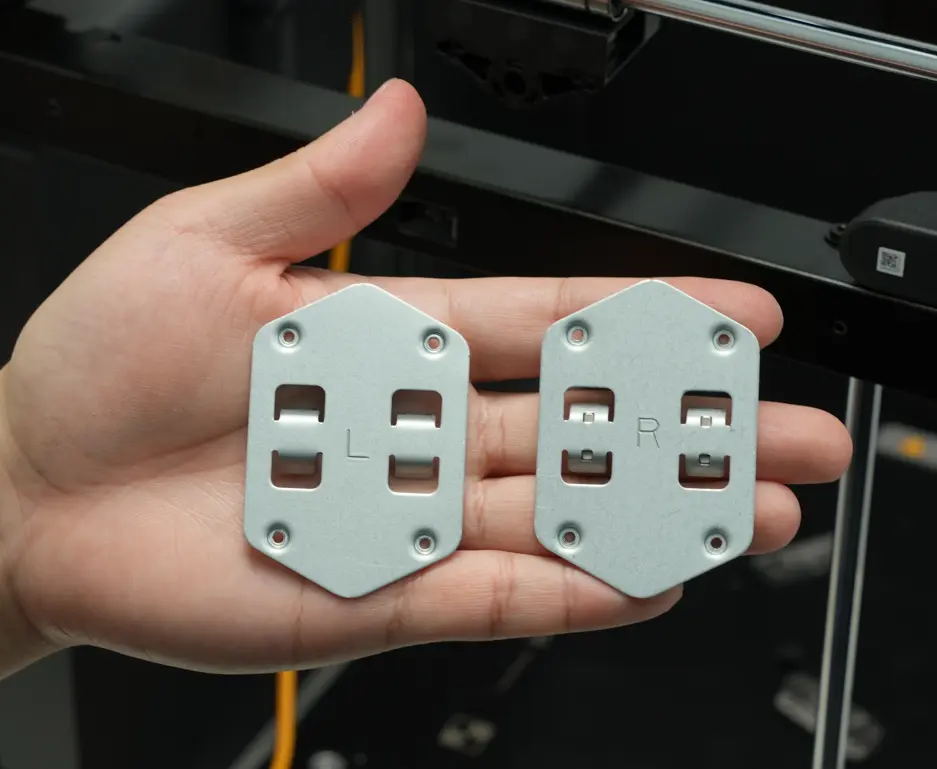

Tjek bogstaverne på dækslerne, før du monterer dem: L for venstre og R for højre. Dækslet mærket “L” monteres på venstre side af printeren, altså tættest på venstre sidepanel.

Når du har monteret dækslerne på begge sider, så brug en H1.5 unbrakonøgle til at spænde de otte monteringsskruer (fire på hver side).

Trin 2. Rut XY-remmen

Her bruges den venstre Y-akse-slæde som eksempel; den højre slæde følger samme fremgangsmåde, blot med øverste og nederste position byttet om.

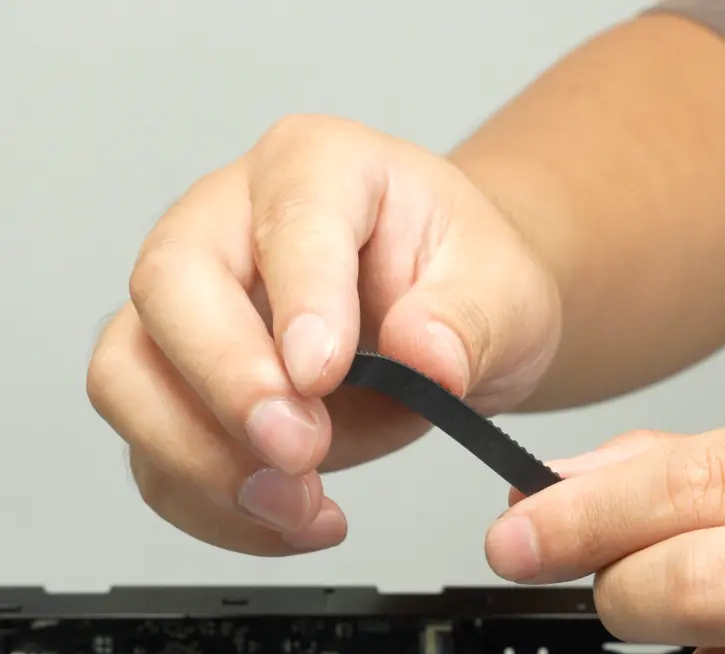

Fold først enden af remmen på midten for at lave et knæk, så den er lettere at føre gennem Y-vognen.

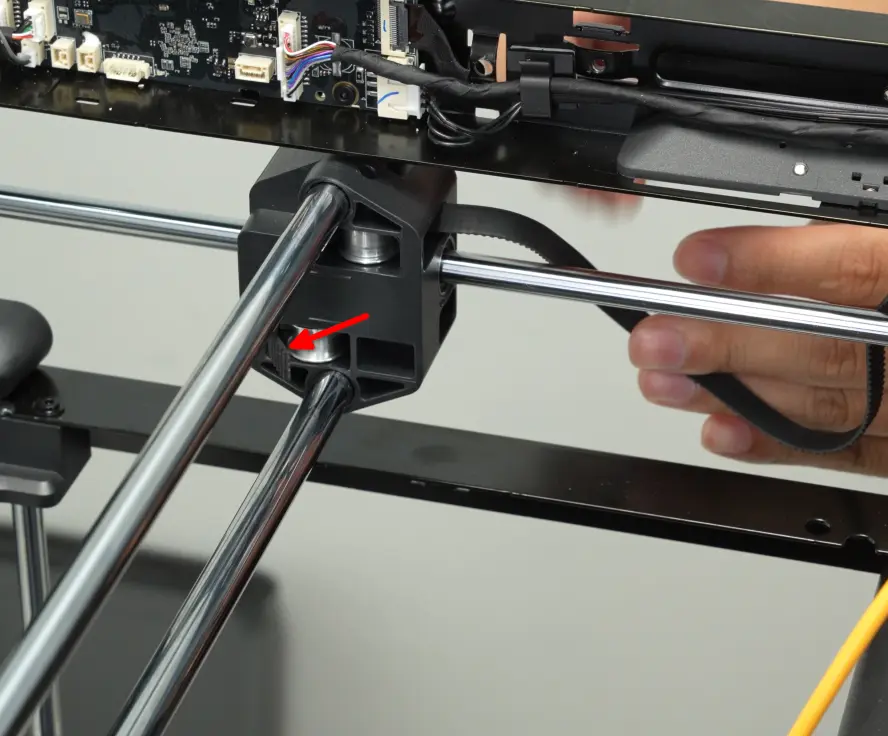

Se figuren nedenfor for at rute remmen gennem den øverste styrerulle på Y-vognen og ud gennem X-aksens lineære stang.

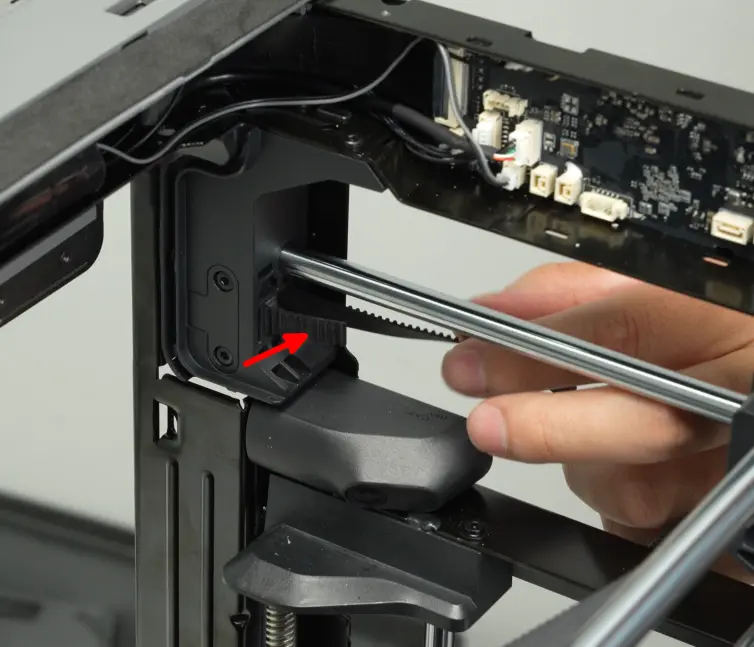

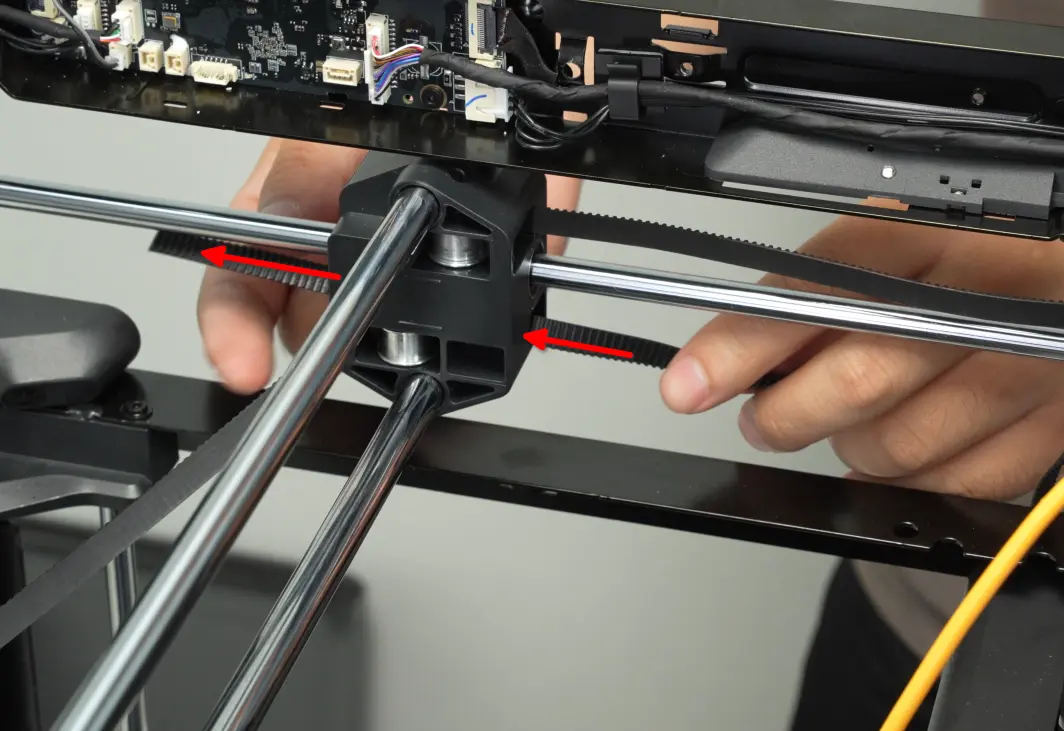

Rut den anden rem langs Y-aksen gennem den nederste styrerulle på Y-vognen, og lav en løkke efter at have ført den gennem den forreste styrerulle.

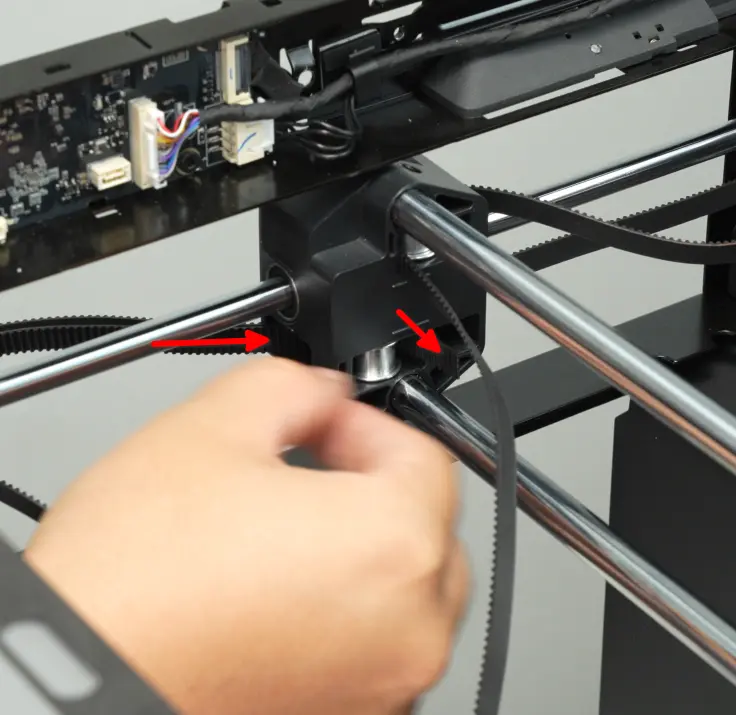

Rut den løkkede rem igen gennem den nederste styrerulle på Y-vognen og ud gennem X-aksens lineære stang.

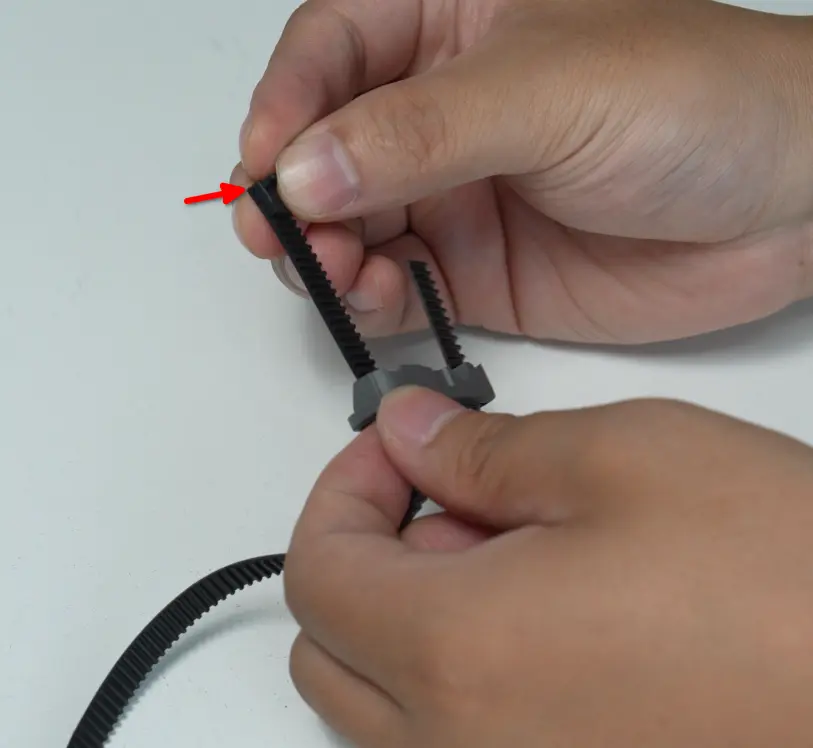

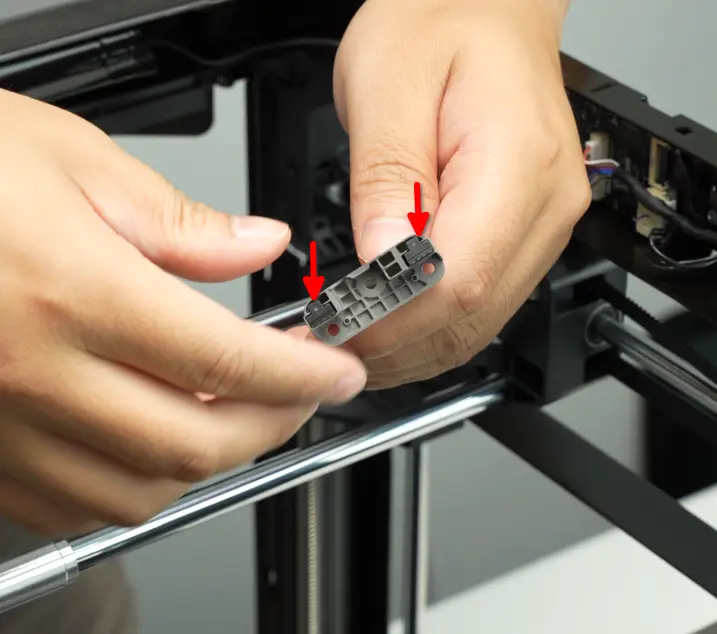

Rut remmen ind i remmens fikseringsbase, ret fikseringsblokkens tænder ind efter remmens tænder, og sørg for, at den hævede prik sidder ved enden af remmen.

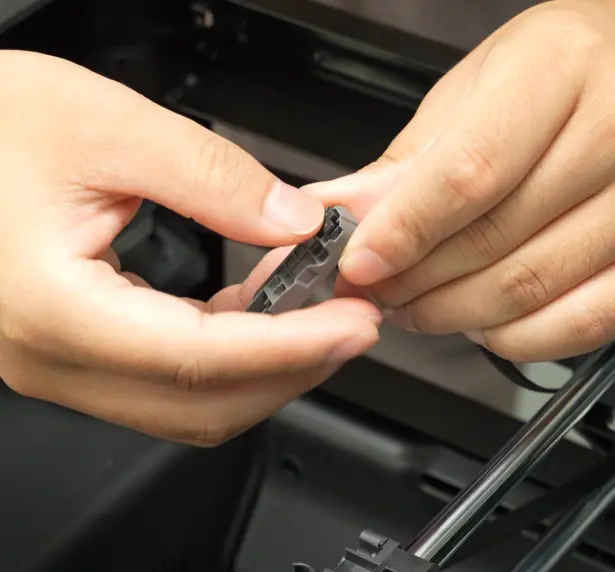

Træk i remmen og klik fikseringsblokken og remmen fast i fikseringsbasen.

Brug samme metode til at rute remmen på den anden side gennem Y-aksens vogn og montere remmens fikseringsbase.

Trin 3. Monter AP-printets dæksel og printerkabinettet

1. Se følgende Wikier for at montere venstre og højre sidepanel samt bagpanelet:

   Vejledning til udskiftning af venstre sidepanel til X2D
   Vejledning til udskiftning af højre sidepanel til X2D
   Vejledning til udskiftning af bagpanel til X2D

2. Se Vejledning til udskiftning af AP-printets dæksel/LED-lys - venstre til P2S for at montere AP-printets dæksel:

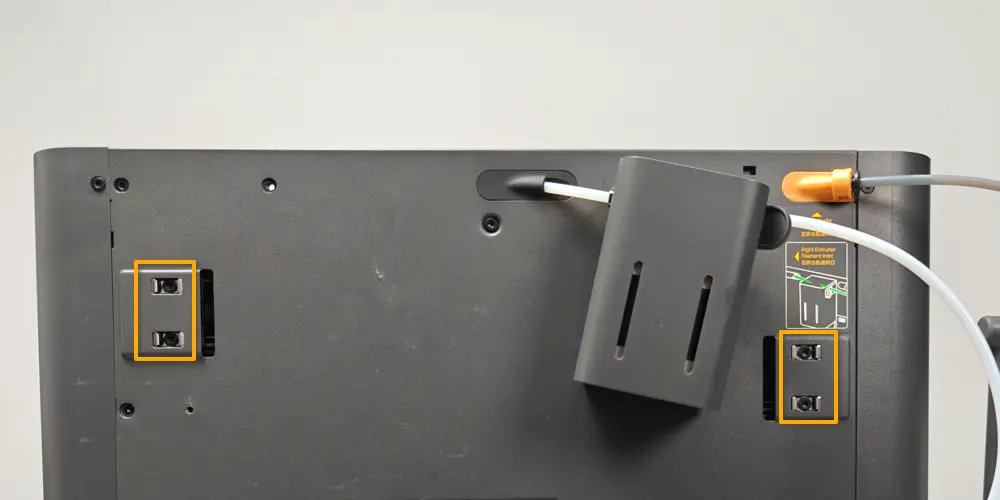

Trin 4. Monter toolhead-vognenheden og juster spændingen på XY-remmen

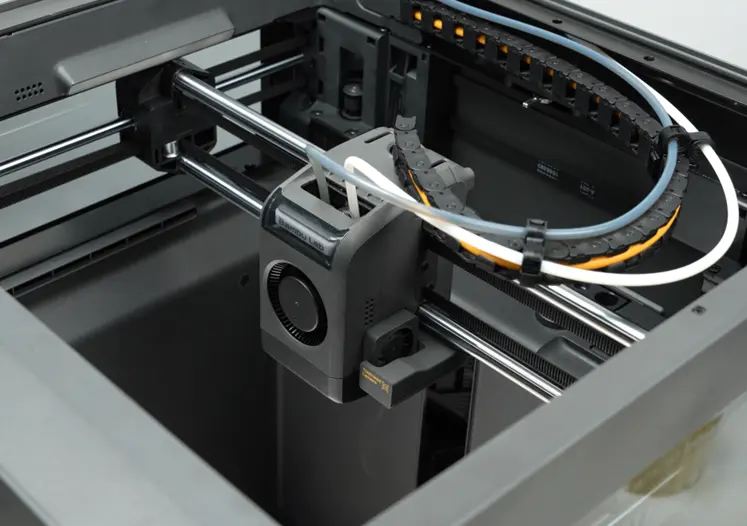

Se Vejledning til udskiftning af toolhead-vognenheden til X2D for at montere toolhead-vognenheden og fuldføre spændingen af XY-remmen.

Kontroller resultatet

✅ Tilslut strøm og tænd printeren, kør den fulde maskinkalibrering, og bekræft, at kalibreringen gennemføres uden fejl.
