Udskiftning af toolhead-slæde til X2D

Toolhead-slæde

🔎 Find X2D toolhead-slæde i Bambu Lab-butikken.

Toolhead-slæden består primært af slædens for- og bagkappe. Den er monteret på grafit-aluminiumsbøsningen på X-akse-enheden og kan bevæge sig i X-retningen, når den trækkes af XY-remmen.

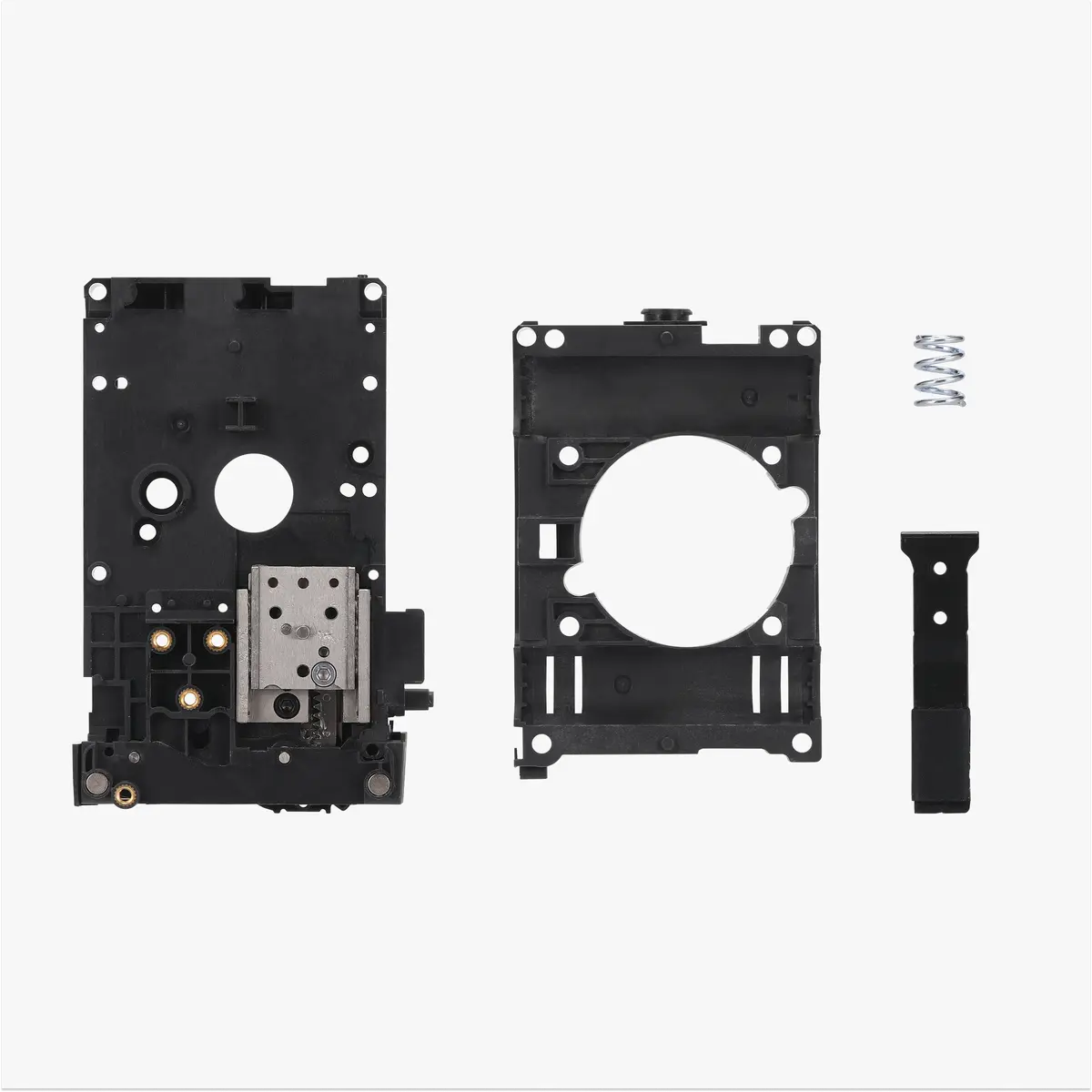

Tilbehørspakken indeholder:

• Toolhead-forslæde * 1 (inkl. opgraderet glider til ekstra hotend)
• Bagkappe til toolhead-slæde * 1
• Flow blocker * 1 (reserve)
• Skruer * 8
• Fjedre * 4

Relevante situationer

• Toolhead-slædeenheden er beskadiget (fx ødelagte skruegevind).
• Løfteglideren fungerer ikke korrekt.

Nødvendigt værktøj og materialer

• Ny toolhead-slædeenhed
• H1.5 unbrakonøgle
• H2.0 unbrakonøgle

Afmonter toolhead-slædeenheden

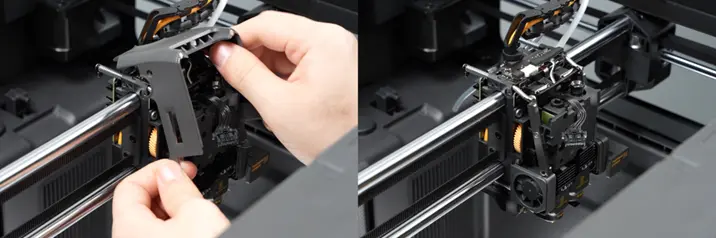

Trin 1. Fjern toolhead-kappe og hotend

1. Se Udskiftning af toolhead-kappe til X2D for at fjerne toolhead-kappen og frakoble filamentslangen.
2. Se Udskiftning af hotend og silikonesok til X2D for at fjerne hotendens silikonesok og hotenden.

Trin 2. Fjern remholderen

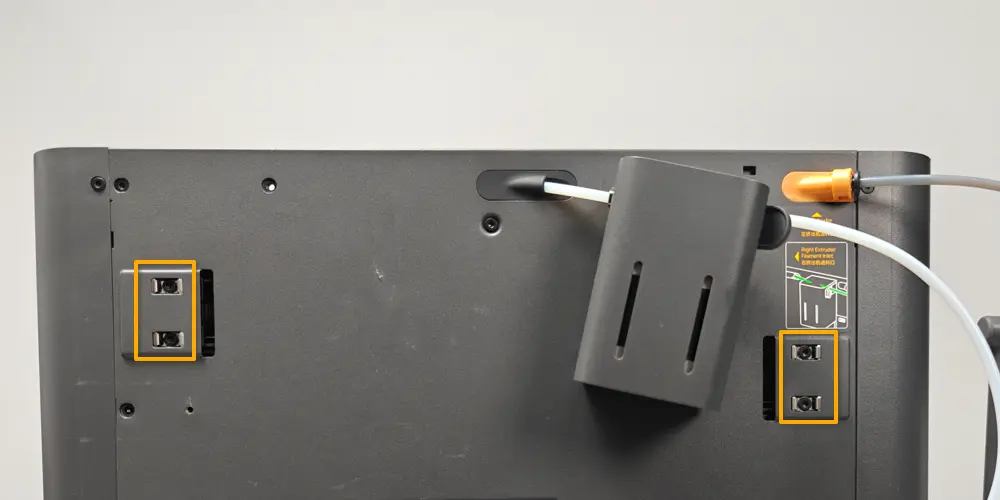

Brug en H2.0 unbrakonøgle til at løsne de fire spændeskruer (to omgange er nok, du behøver ikke fjerne skruerne helt) for at frigøre spændingen på XY-remmen.

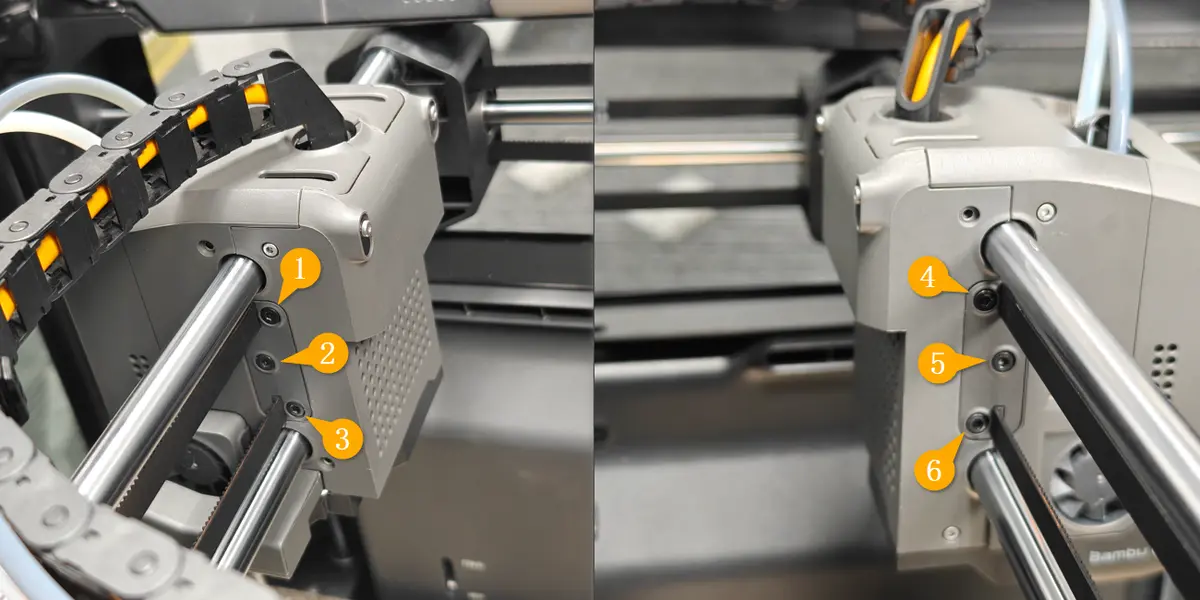

Brug en H2.0 unbrakonøgle til at fjerne de seks skruer, der holder remholderne på toolheadet, og fjern derefter remholderblokkene fra begge sider af toolheadet.

Trin 3. Fjern toolhead-slæden fra X-aksen

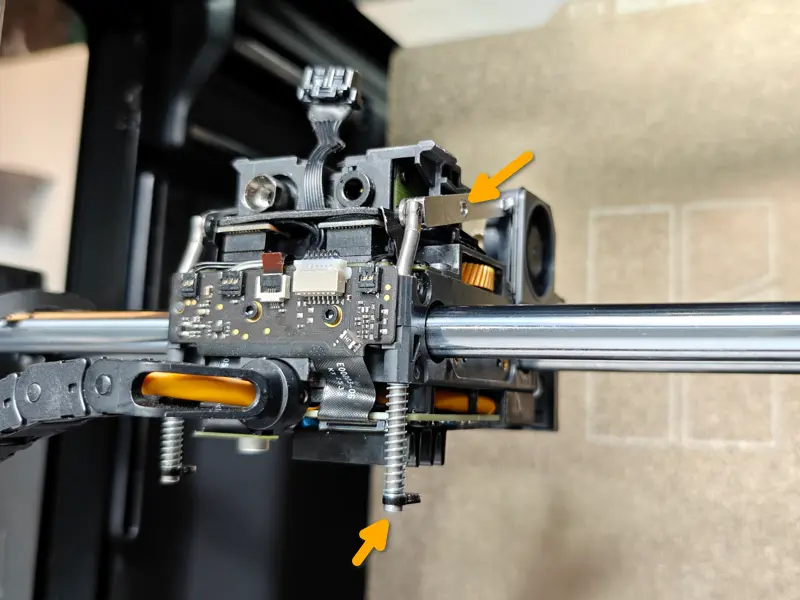

1. Se Udskiftning af filamentskærearm til X2D for at fjerne venstre og højre filamentskærearm.

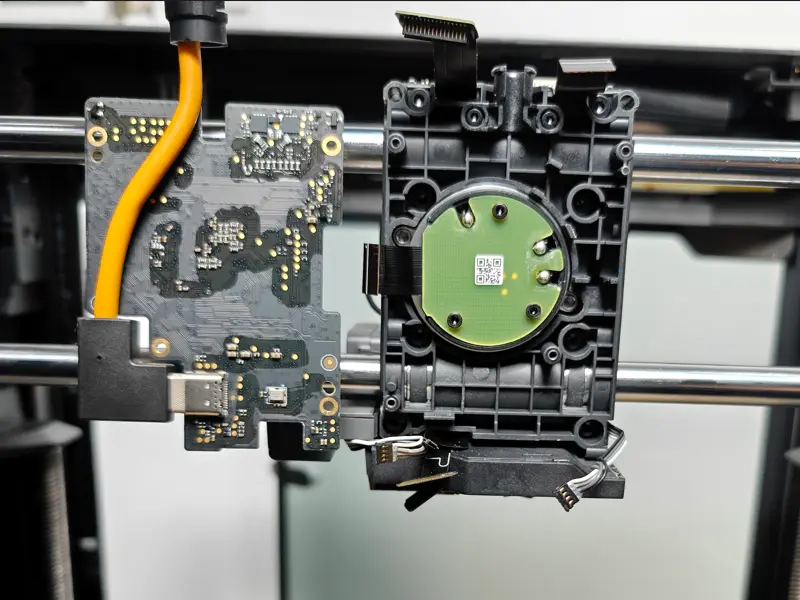

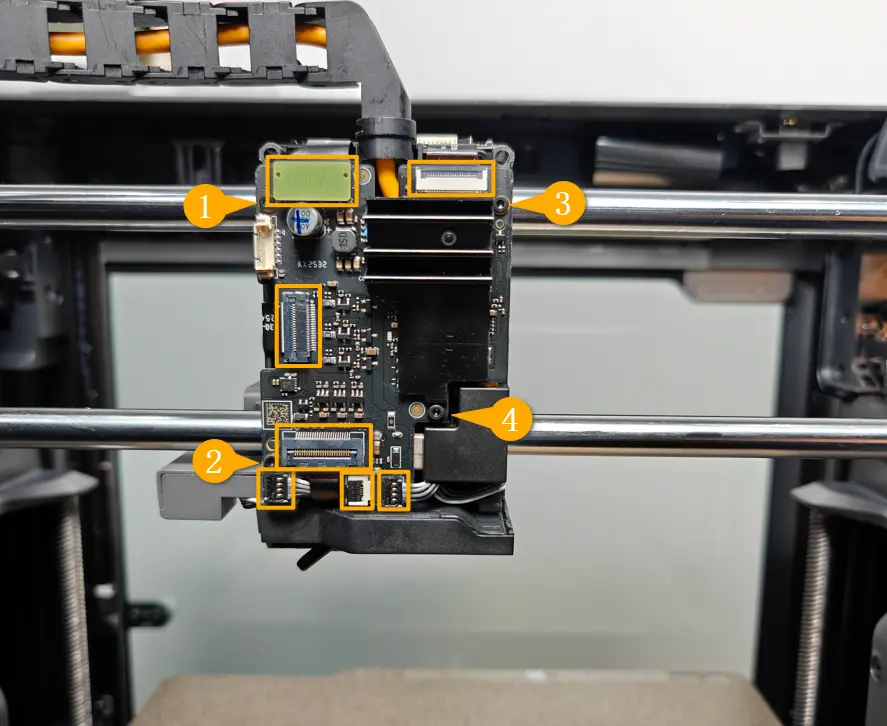

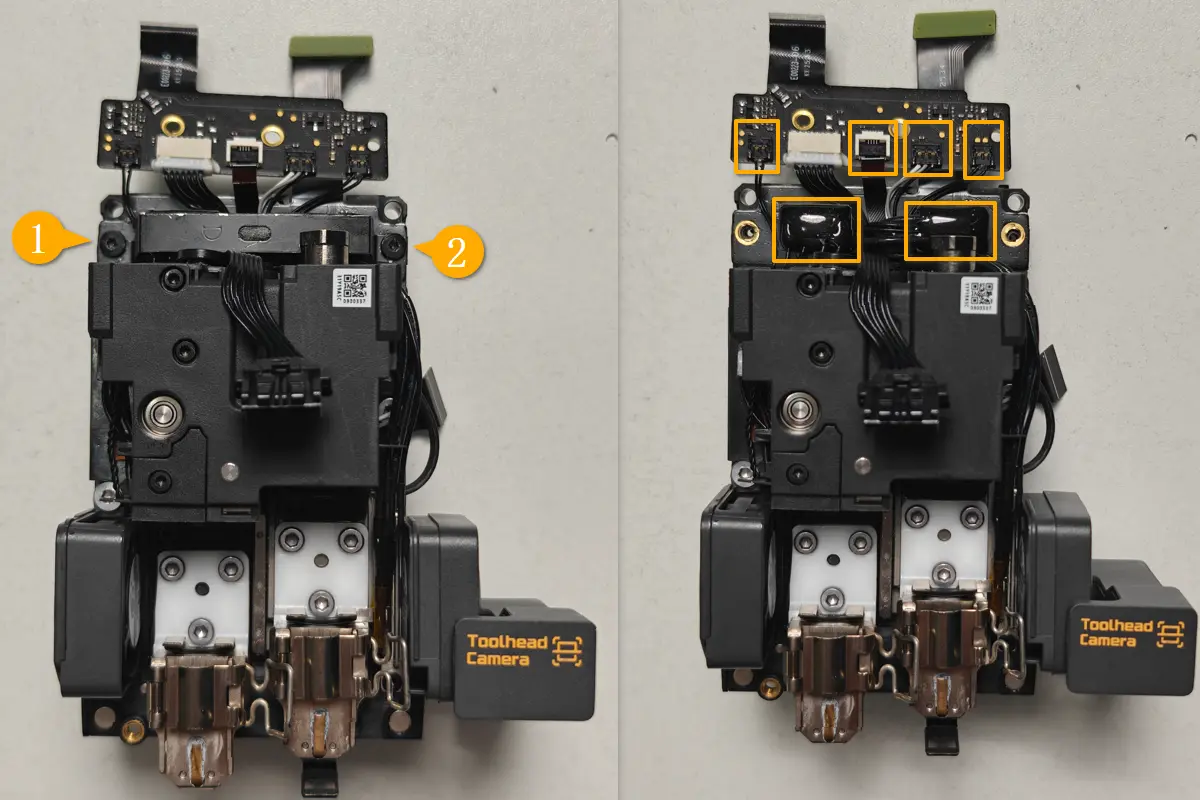

2. Frakobl stikkene på TH-boardet, og brug derefter en H1.5 unbrakonøgle til at fjerne de fire skruer og tage TH-boardet af toolheadet.

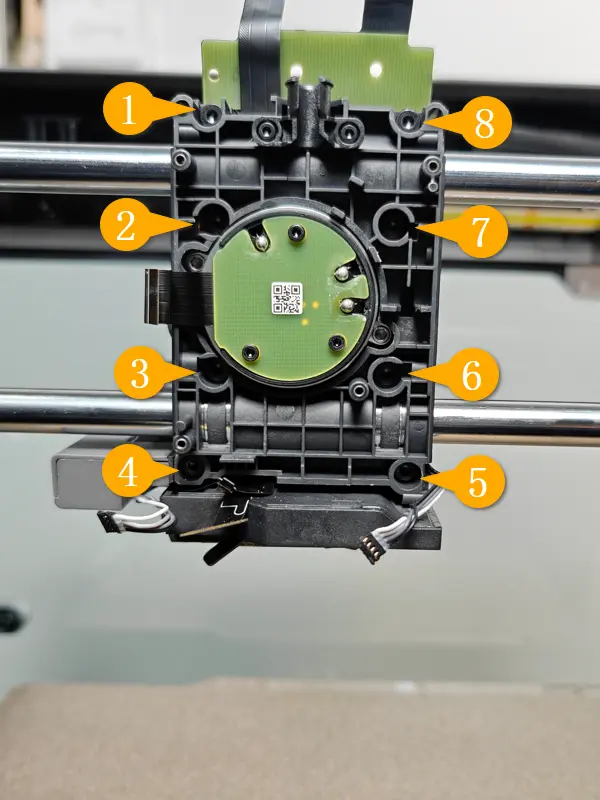

3. Brug en H2.0 unbrakonøgle til at fjerne de otte skruer, der holder slædeenheden.

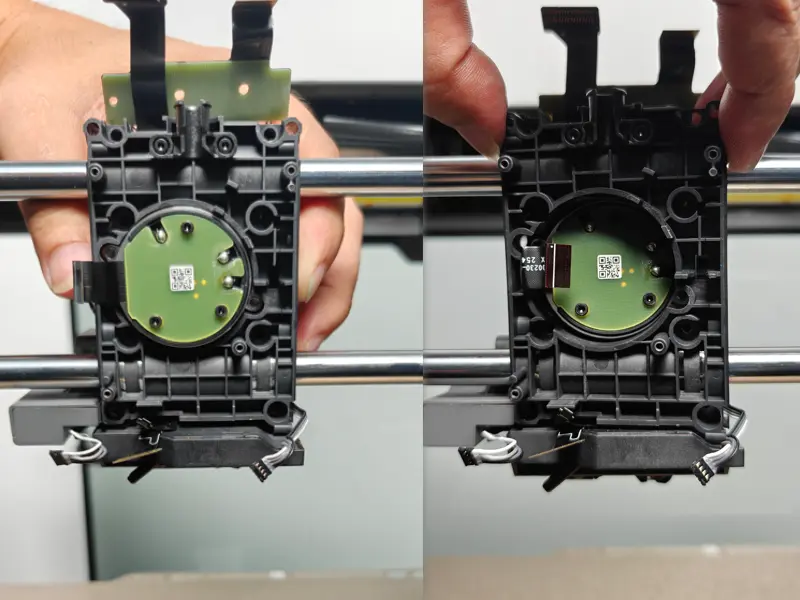

4. Hold toolhead-forslæden med hånden for at forhindre, at de fire fjedre øverst på den falder af, og fjern derefter bagkappen til toolhead-blokenheden.

Hvis det kun er bagkappen til toolhead-slæden, der er beskadiget, eller hvis skruegevindene er ødelagte, kan du udskifte den med en ny bagkappe uden yderligere afmontering.

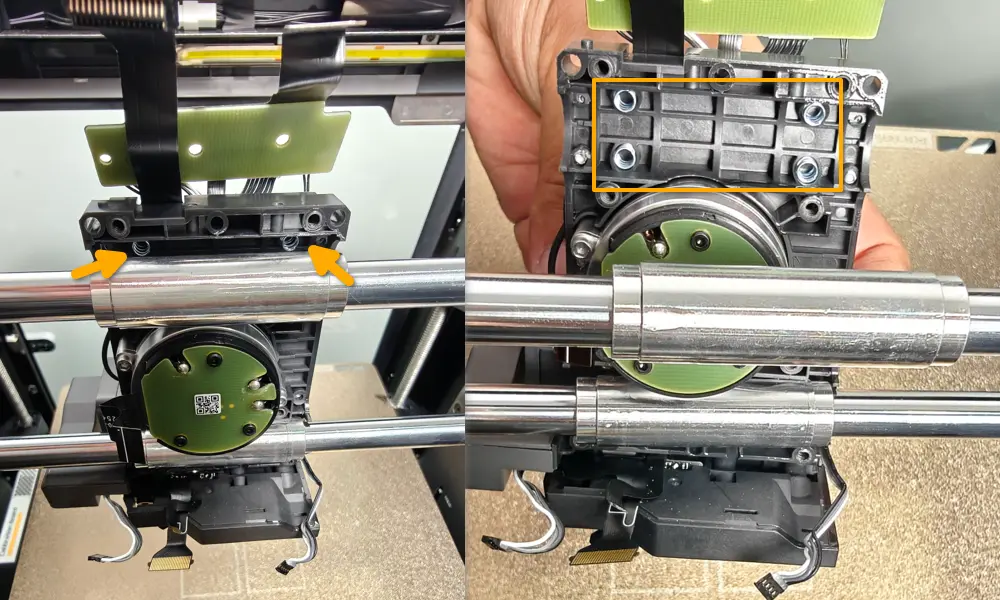

5. Adskil derefter toolhead-forslæden fra den øvre lineære stang for at forhindre, at fjedrene falder af. Fjern til sidst hele forslædeenheden fra X-aksen.

Trin 4. Adskil toolhead-forslædeenheden

Adskillelse betyder her, at du fjerner det tilbehør, der er monteret på toolhead-forslæden, fra slædens forkappe, så det kan monteres på den nye toolhead-forslæde. Processen omfatter mange trin. Følg rækkefølgen for adskillelse for at undgå unødvendige trin.

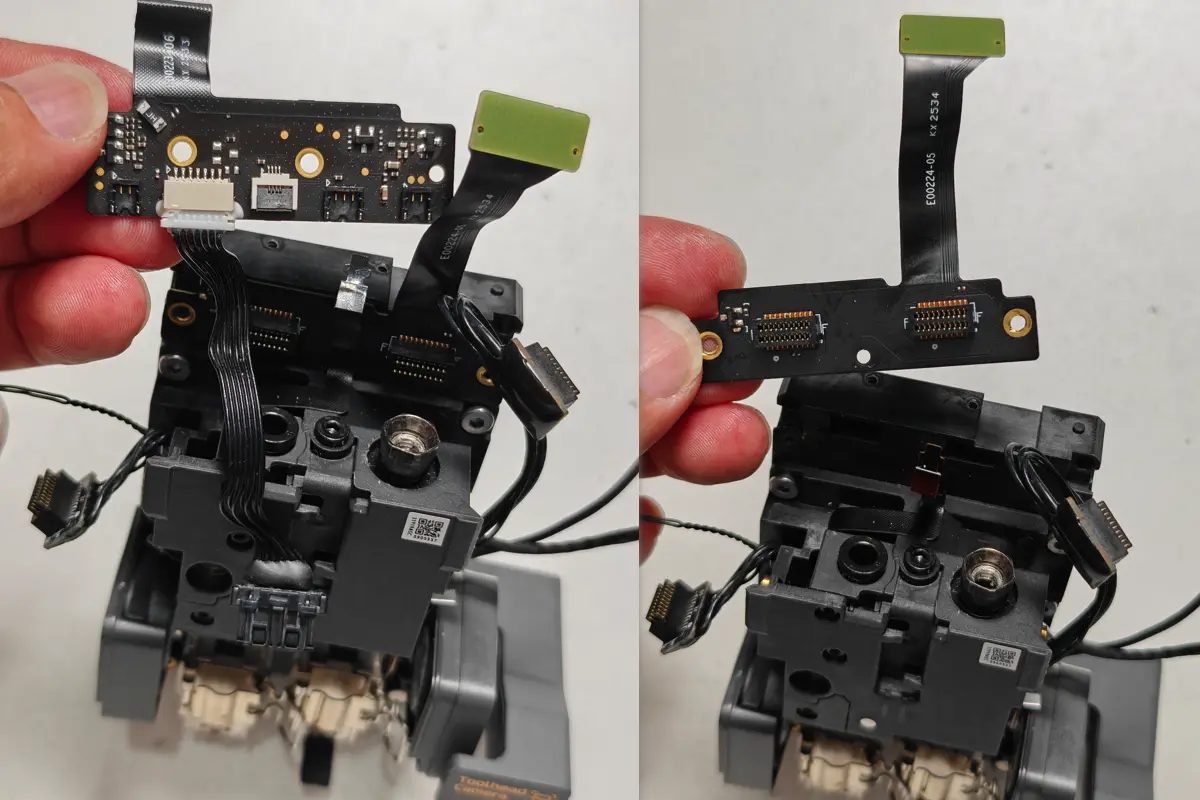

1. Fjern interfaceboardet til varmeenheden og extruder interfaceboardet.

Brug en H1.5 unbrakonøgle til at fjerne de to skruer, der holder beslaget til stikket på hotend-varmeenheden, fjern beslaget, og frakobl alle øvrige kabler undtagen forbindelseskablet til toolheadets forkappe.

Fjern extruder interfaceboardet og interfaceboardet til hotend-varmeenheden.

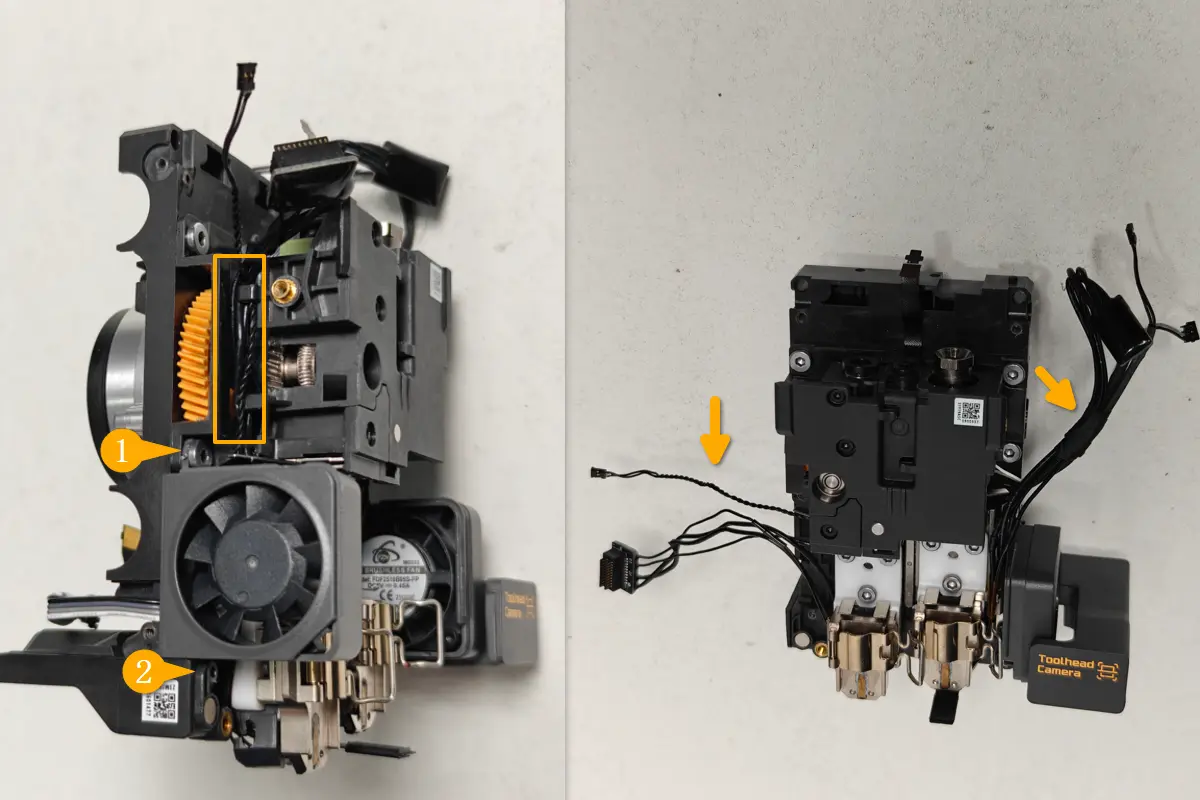

2. Løsn kablerne på begge sider af extruderen, og fjern derefter den primære køleblæser til hotenden. Brug henholdsvis H2.0 og H1.5 unbrakonøgle til at fjerne de øvre og nedre skruer, der holder den primære køleblæser, og tag blæseren af.

3. Fjern extruderenheden.

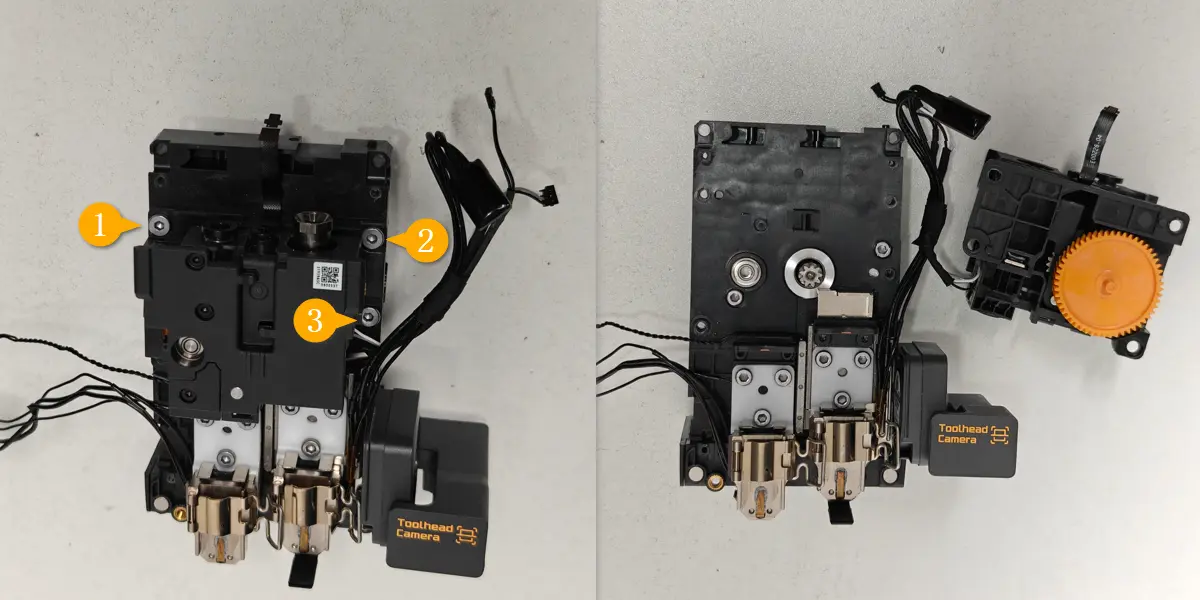

Brug en H2.0 unbrakonøgle til at fjerne de tre skruer og tage extruderen af toolhead-forslæden. Du behøver ikke at fjerne tapen, der holder kablerne samlet, på dette tidspunkt.

4. Fjern eddy current-spolerne.
   Brug en H1.5 unbrakonøgle til at fjerne skruerne på venstre og højre eddy current-spole, og fjern eddy current-spolerne fra slædens forkappe.

5. Fjern hotend-varmeenheden.
   Fjern metalbeslaget under eddy current-spolerne for den ekstra hotend, brug en H2.0 unbrakonøgle til at fjerne fastgørelsesskruerne på basishuset til hotend-varmeenheden, og tag de to varmeenheder af slædens forkappe.

6. Fjern køleblæseren til den ekstra hotend.

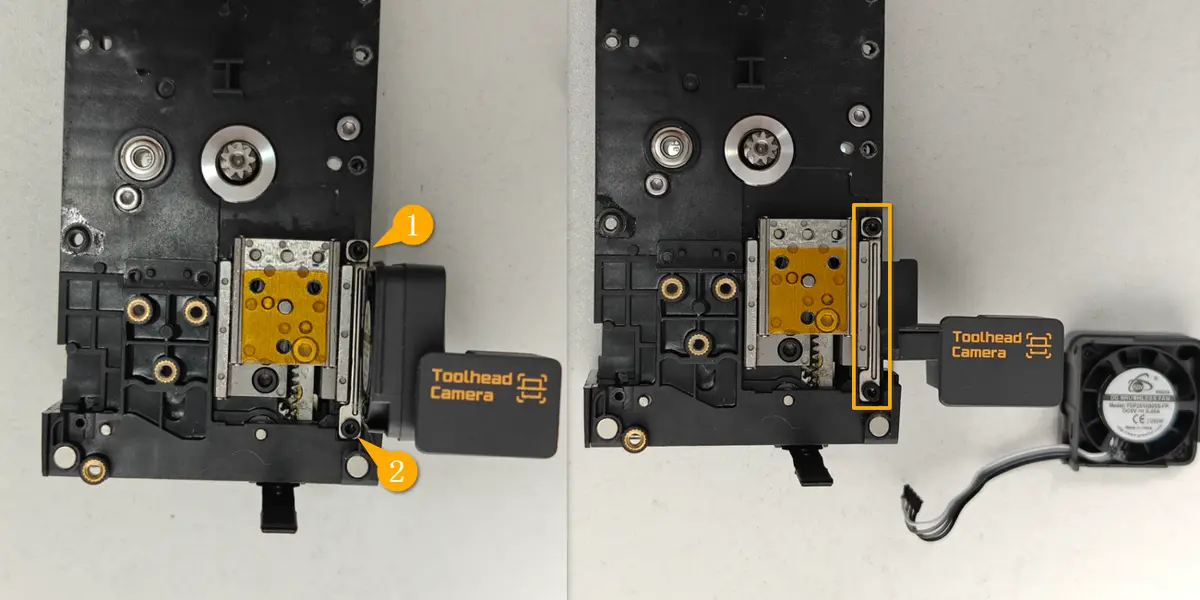

   Brug en H1.5 unbrakonøgle til at løsne skruerne, der holder køleblæseren til den ekstra hotend, og fjern blæseren. Fortsæt derefter med nøglen for at fjerne de to skruer og tage blæserens holdeplade af.

7. Fjern toolhead-kameraet.

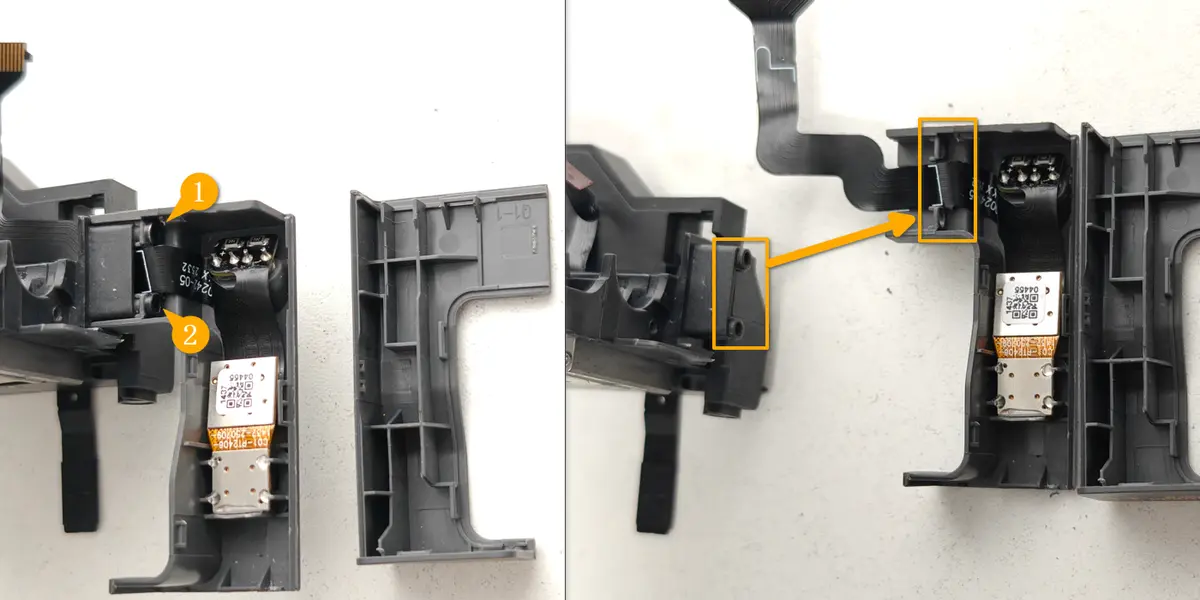

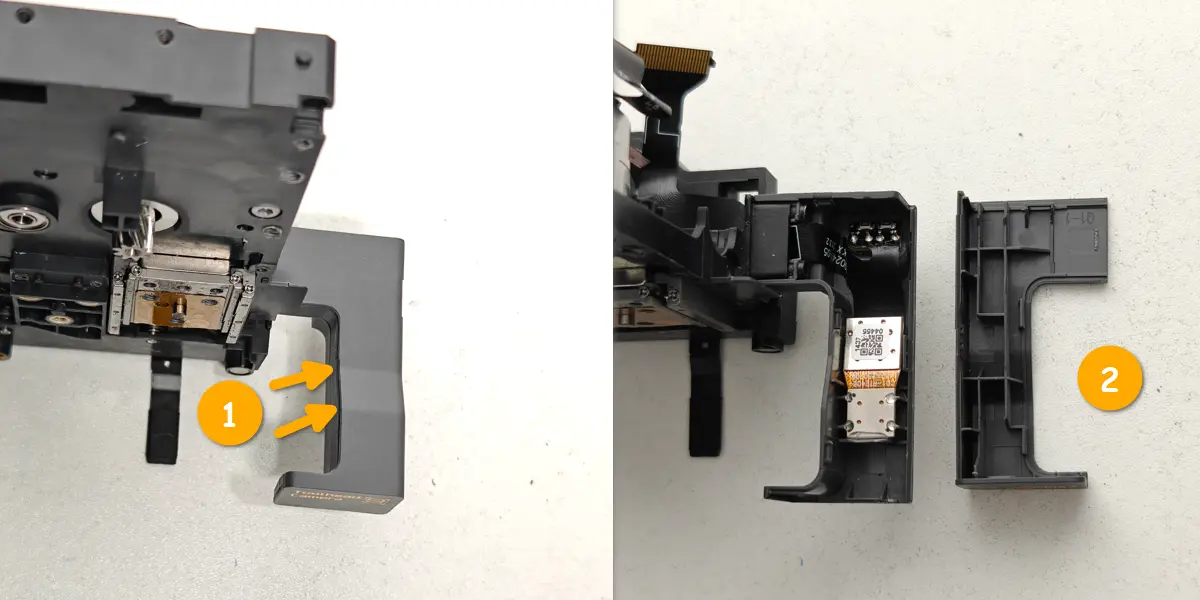

   Brug tommelfingeren til at vippe toolhead-kameraets topdæksel op, så det løsner sig.

Brug en H1.5 unbrakonøgle til at fjerne skruen, der holder toolhead-kameraet, og fjern derefter kameraet. Pas på ikke at beskadige fladkablet, mens du løsner skruen.

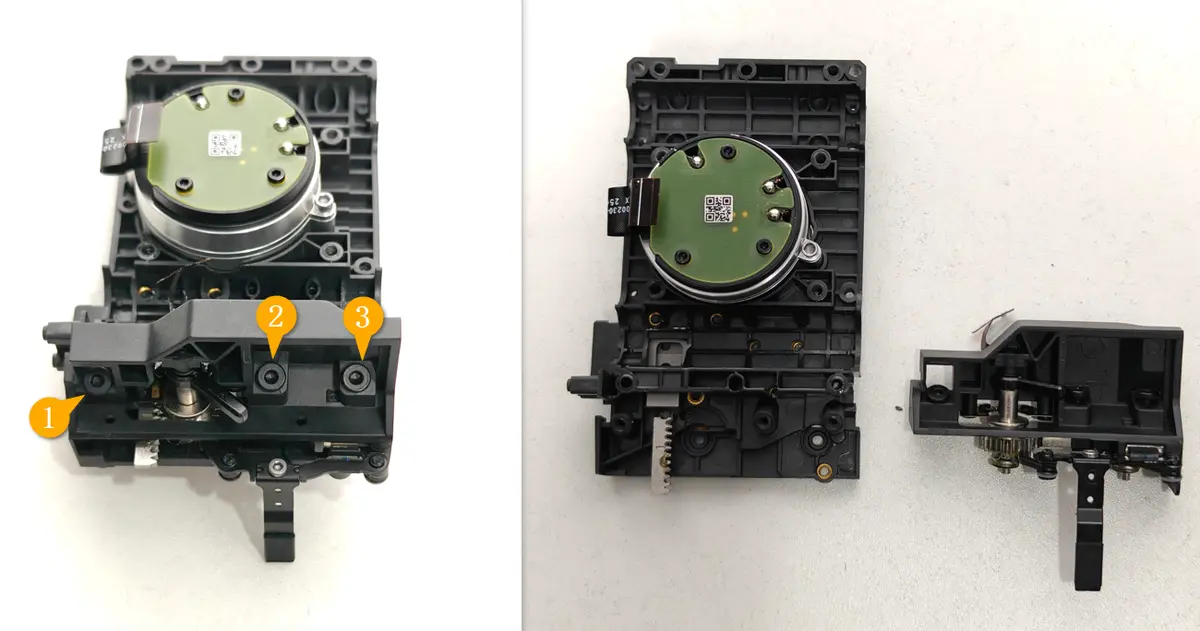

8. Fjern flow blocker-enheden.
   Brug en H2.0 unbrakonøgle til helt at løsne de 3 skruer, der holder flow blocker-enheden, og fjern flow blocker-enheden.

9. Fjern extrudermotoren.

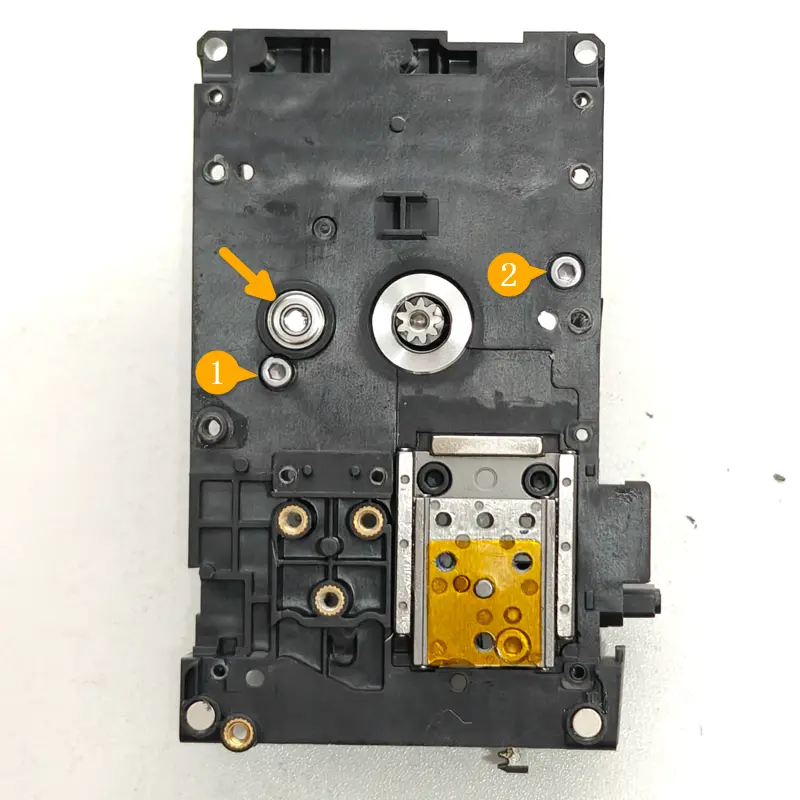

   Brug en H2.0 unbrakonøgle til at fjerne de to skruer, der holder extrudermotoren, tag motoren af, og fjern lejet fra slædens forkappe.


På dette tidspunkt er alle komponenter på toolhead-forslæden fjernet.

Monter toolhead-slædeenheden

Trin 1. Saml toolhead-forslædeenheden

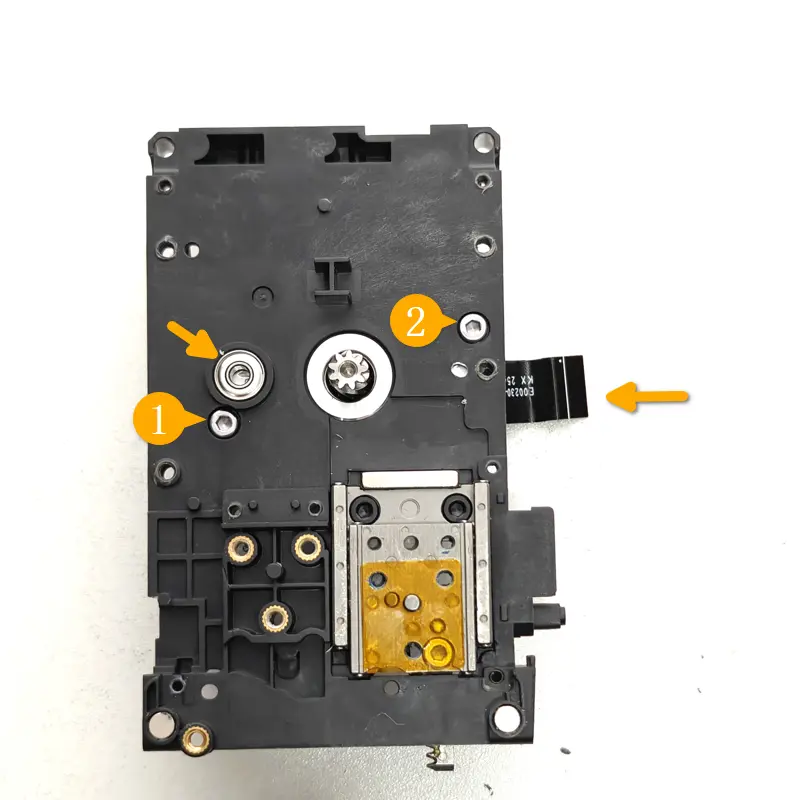

1. Monter extrudermotoren.
   Monter extrudermotoren bag på toolhead-forslæden, og placer den ud for de to skruehuller, så extrudermotorens fladkabel sidder i højre side. Overfør samtidig extruderens tandhjulsleje fra den gamle forkappe til den nye forkappe.

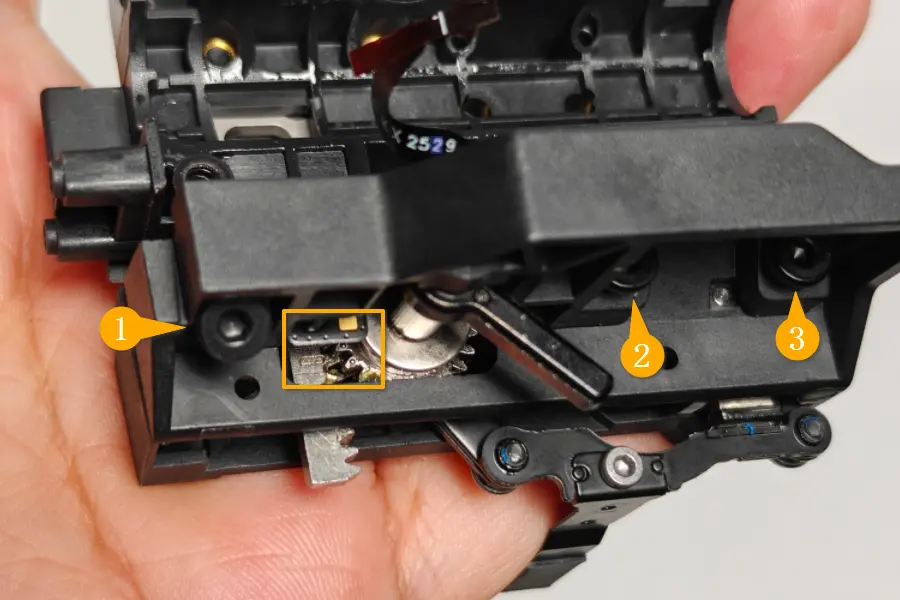

2. Monter flow blocker-enheden.

Påmindelse om montering:

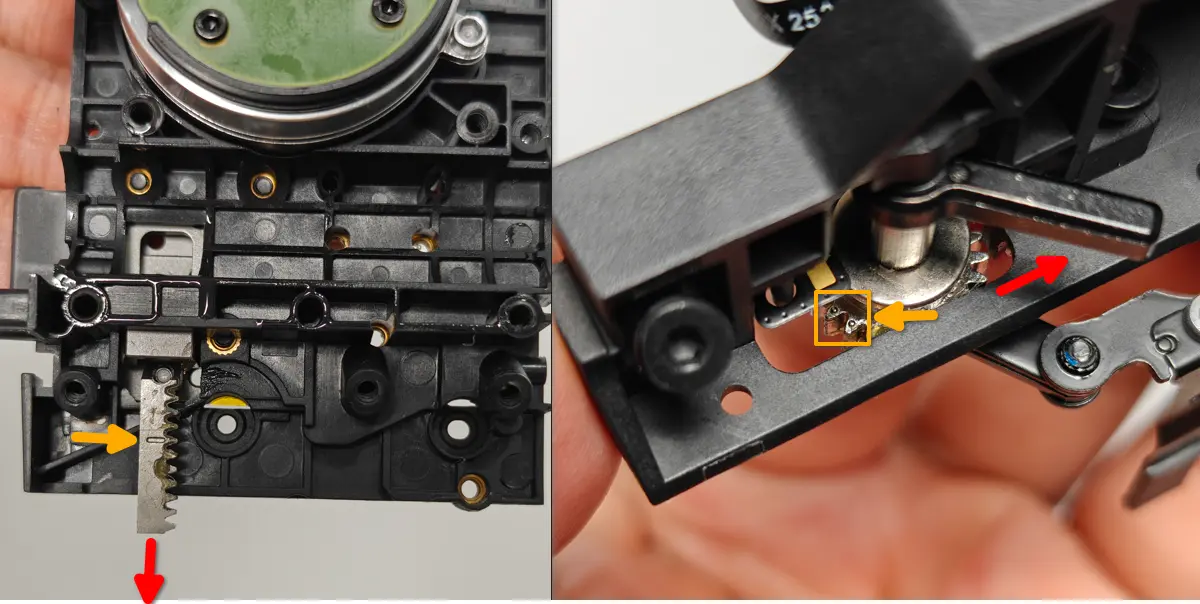

Når du monterer flow blocker-enheden, skal du sørge for, at løfteglideren er skubbet helt ned, og at døseenhedens arm er skubbet helt til højre. Find omhyggeligt den position, der er angivet med den gule pil på figuren nedenfor. Brug under monteringen disse to positioner til at bekræfte korrekt placering: håkmarkeringen til venstre skal sidde mellem de to fremspringende tandhjul til højre.

Monter flow blocker-enheden på toolhead-forslæden. Følg monteringsvejledningen ovenfor, og placer flow blocker-enheden korrekt. Hvis de tre skruer kommer i vejen for monteringspositionen, så juster dem efter behov, og spænd derefter de tre skruer let, én ad gangen. Når du har bekræftet, at enheden sidder korrekt og ikke skævt, spænder du de tre skruer helt.

3. Monter toolhead-kameraet.

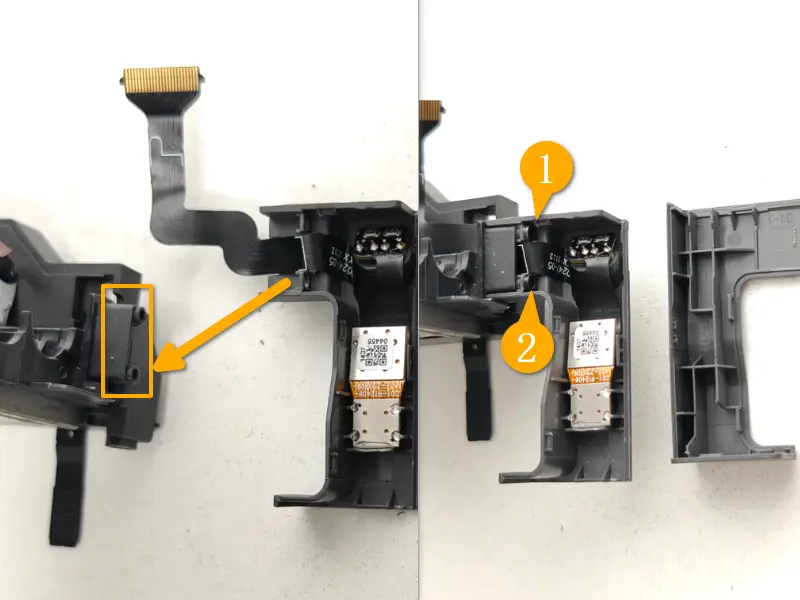

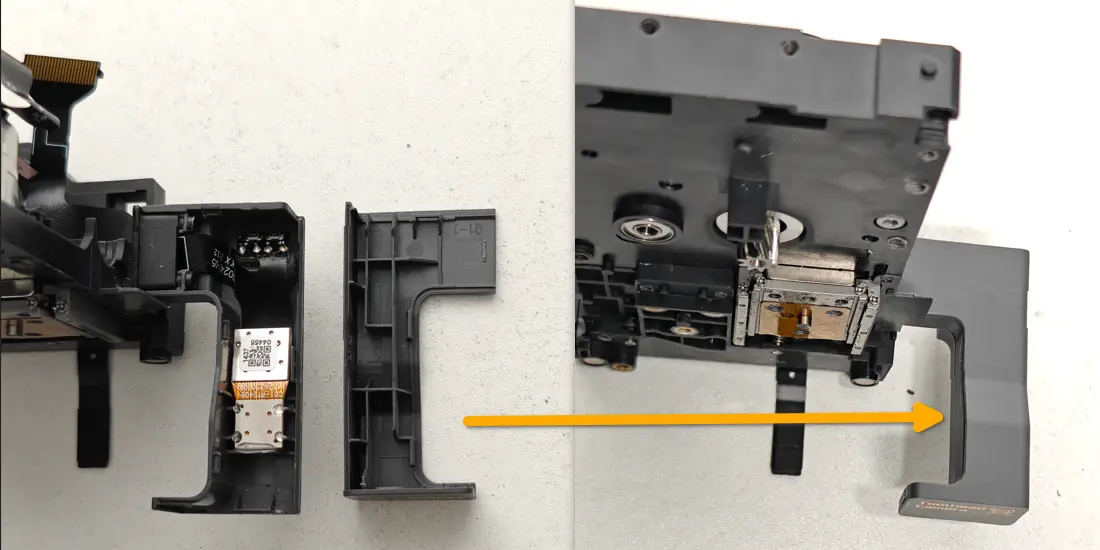

   Monter toolhead-kameraet i venstre side af toolhead-slæden, og pas på fladkablet. Fastgør toolhead-kameraet med de to skruer, placer derefter det øvre og nedre kameradæksel ud for hinanden, og monter det øvre dæksel.

4. Monter køleblæseren til den ekstra hotend.

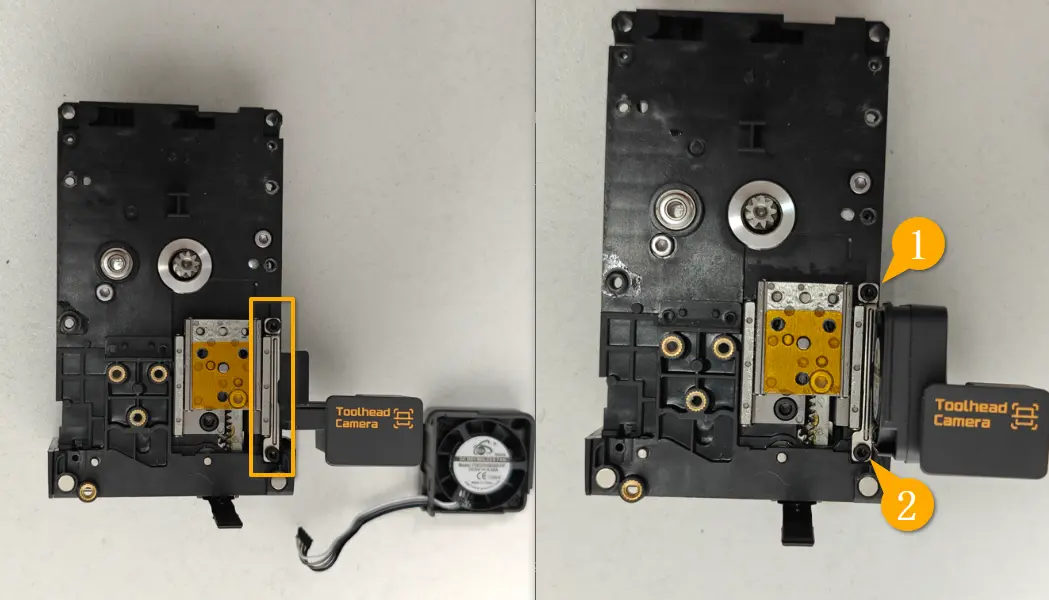

   Monter holdepladen til køleblæseren for den ekstra hotend på toolhead-forslæden. Se figuren nedenfor for at sikre, at holdepladen vender korrekt, og sæt derefter de to skruer i uden at spænde dem. Monter til sidst fastgørelsesbeslaget til den ekstra hotend under holdepladen, og spænd derefter de to skruer for at fastgøre blæseren.

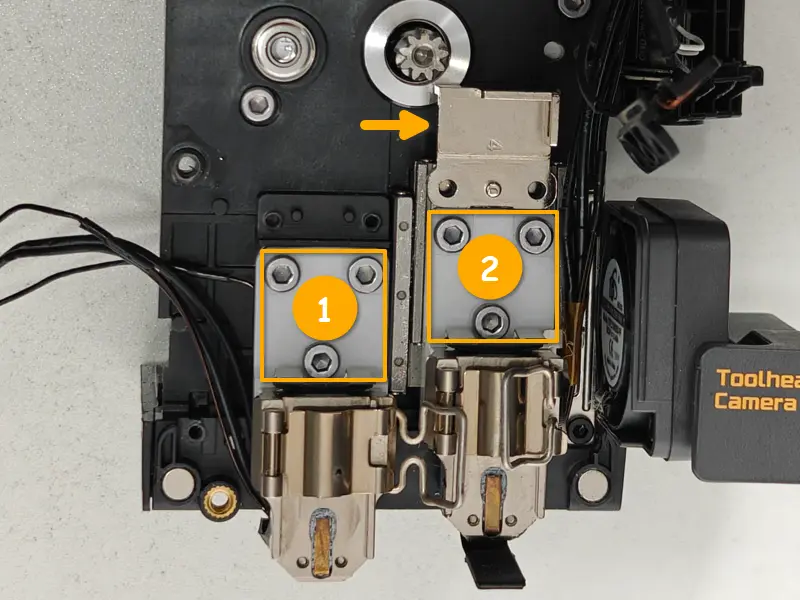

5. Monter hotend-varmeenheden.

Monter de to varmeenheder på toolhead-forslæden, og fastgør hver med tre skruer. Genmonter derefter metalbeslaget til eddy current-spolerne for den ekstra hotend på den ekstra hotend-varmeenhed.

6. Monter eddy current-spolen.

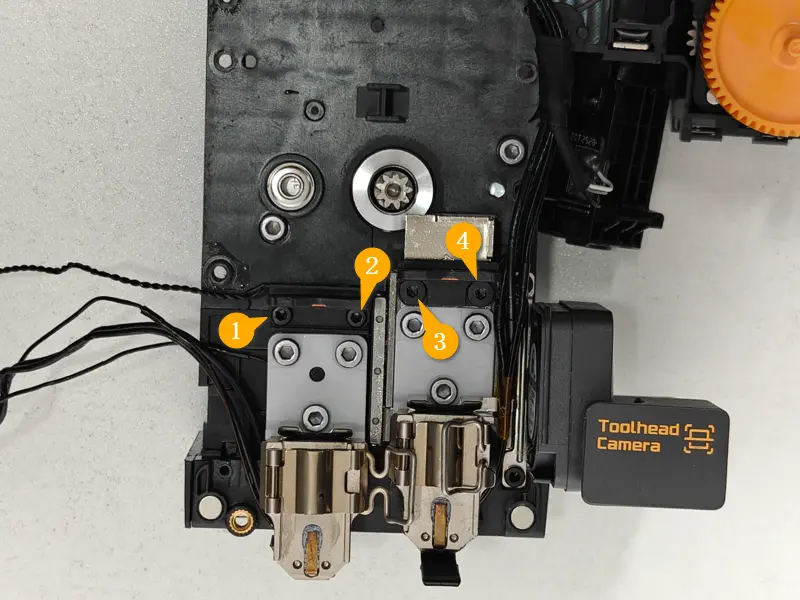

Monter de to eddy current-spoler i deres respektive positioner, og fastgør hver med to skruer. Den venstre spole bruger en skrue med en mindre møtrik.

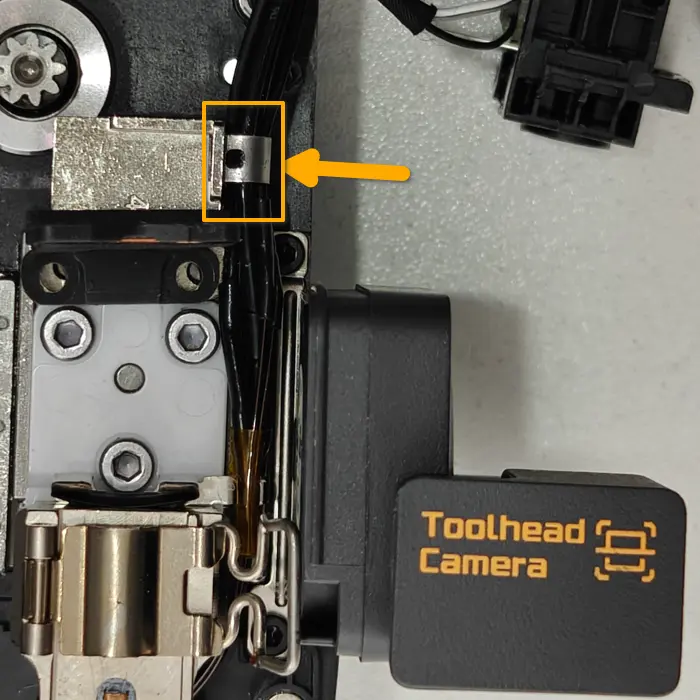

Hvis metallåsetappen til kabelstyring faldt af under afmonteringen, så genmonter den i positionen vist på figuren nedenfor.

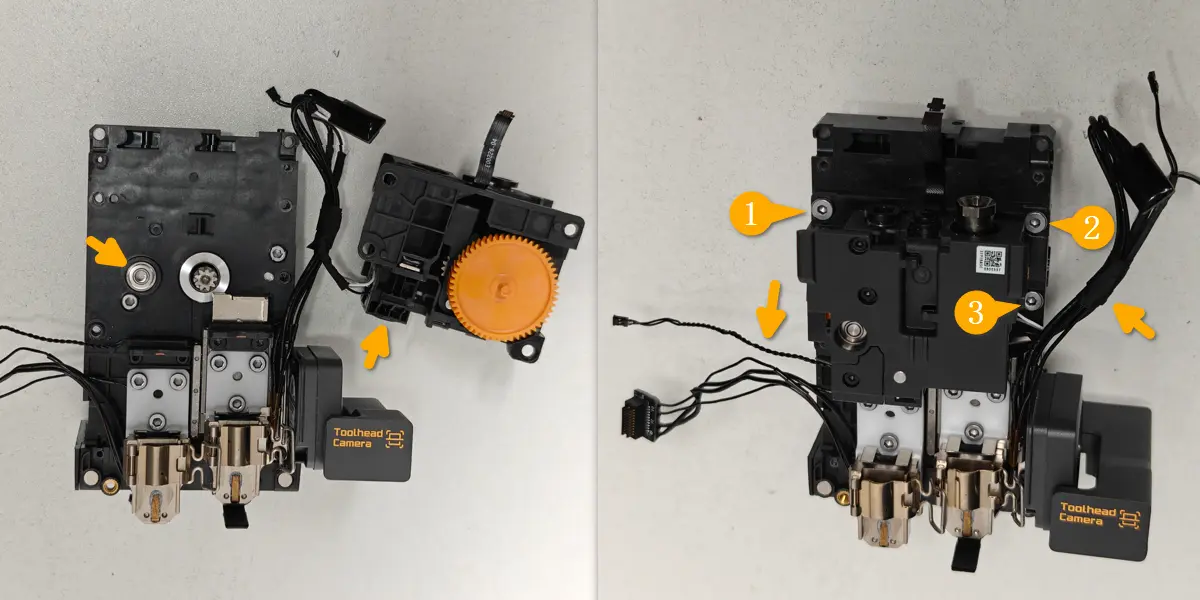

7. Monter extruderenheden.
   Kontroller igen, at tandhjulsenhedens leje er monteret i positionen angivet med den gule pil, og at højre Hall-detektionskort er gledet ind i extruderen. Monter derefter extruderenheden på toolhead-forslæden, pas på alle kabler for at undgå skader, og spænd de tre fastgørelsesskruer.

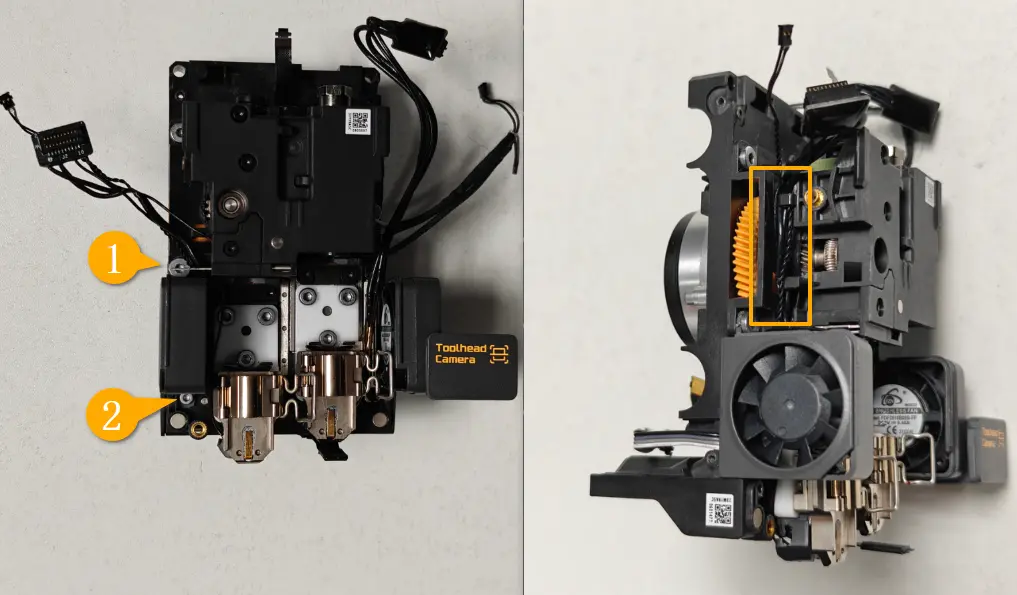

8. Monter den primære køleblæser til hotenden ved siden af venstre hotend-varmeenhed, og fastgør den derefter med én stor og én lille sølvfarvet skrue. Arranger kablerne ordentligt for at undgå skader.

9. Monter interfaceboardet til varmeenheden og extruder interfaceboardet.

Monter interfaceboardet til hotend-varmeenheden og extruder interfaceboardet oven over extruderen.

Tilslut kablerne til deres respektive stik på extruder interfaceboardet. Når du har arrangeret kablerne, tilslutter du de to kabler til hotend-varmeenheden, monterer derefter beslaget til stikket på hotend-varmeenheden, og fastgør det med to skruer.

Trin 2. Monter toolhead-slæden på X-aksen

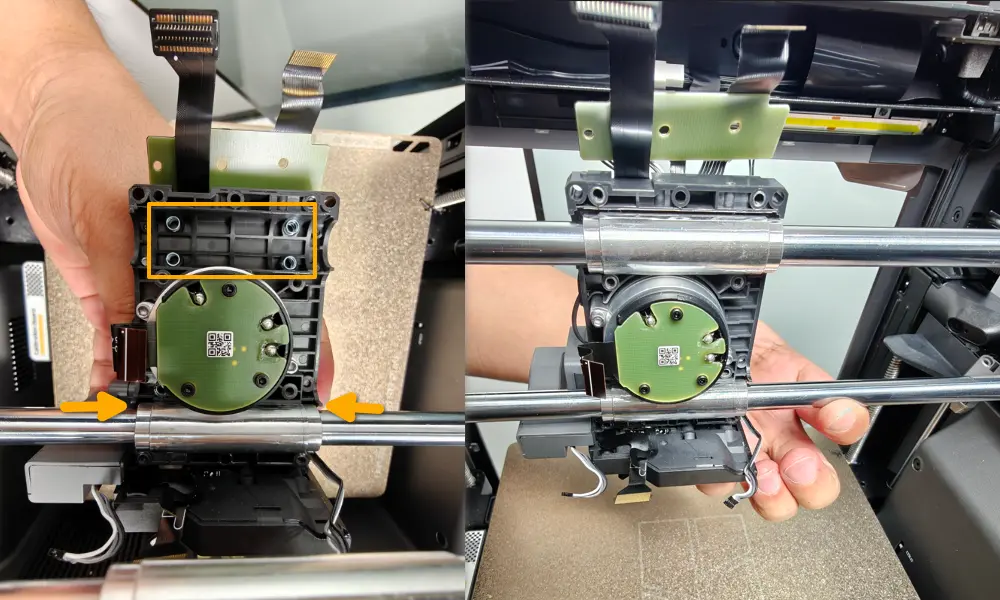

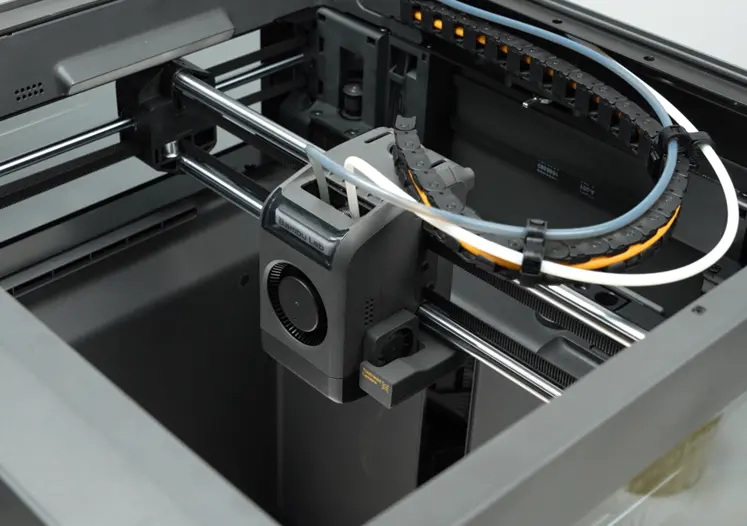

1. Monter toolhead-forslædeenheden fra Trin 1 på X-aksen. Placer den først mod den nedre grafit-aluminiumsbøsning, og drej derefter slædens forkappe opad, så den griber fat i den øvre grafit-aluminiumsbøsning, samtidig med at du forhindrer fjedrene i at falde af.

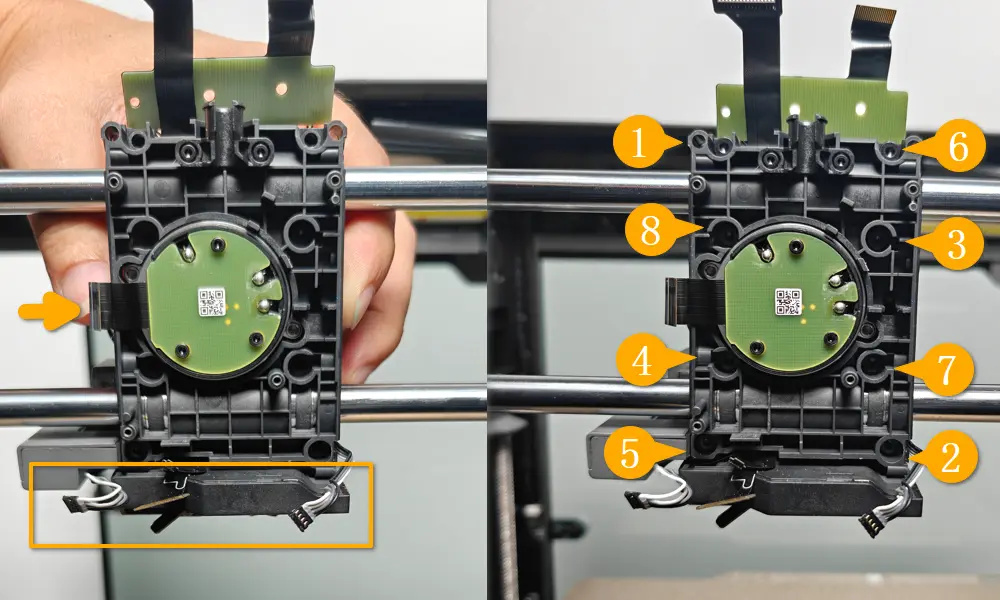

2. Hold slædens forkappe med hånden, og pas på kablerne nedenunder. Monter slædens bagkappe på X-aksen, placer skruehullerne ud for hinanden, og sæt derefter de otte skruer i, i den rækkefølge der er vist på figuren nedenfor.

3. Kontroller, at toolheadets kabel til TH-boardet er korrekt tilsluttet. Monter derefter TH-boardet på bagkappen til toolhead-blokken, fastgør det med fire skruer, og tilslut kablerne til TH-boardet igen.

4. Se Udskiftning af filamentskærearm til X2D for at montere venstre og højre filamentskærearm.

Trin 3. Monter remholderen, og spænd remmen

Sæt venstre og højre remholderblok på begge sider af toolheadet, og spænd skruerne. For at mindske effekten af remspændingen spænder du først skruerne let på begge sider og derefter jævnt sammen.

Bevæg toolheadet gennem tre fulde slag i både X- og Y-retningen, og spænd derefter spændeskruerne til XY-remmen.

Trin 4. Monter hotend og toolhead-kappe

1. Se Udskiftning af hotend og silikonesok til X2D for at montere hotendens silikonesok og hotenden.

2. Se Udskiftning af toolhead-kappe til X2D for at montere toolhead-kappen og tilslutte filamentslangen.

Sådan kontrollerer du, at det virkede

✅ Tilslut strøm, tænd printeren, kør hele kalibreringsprocessen for maskinen, og bekræft, at kalibreringen gennemføres korrekt.
Hvis nivelleringen mislykkes, kan du først se Justering af eddy current-spoler til X2D for at justere eddy current-spolerne og derefter køre kalibreringen igen.
