Justering af eddy-sensor til X2D

Oversigt

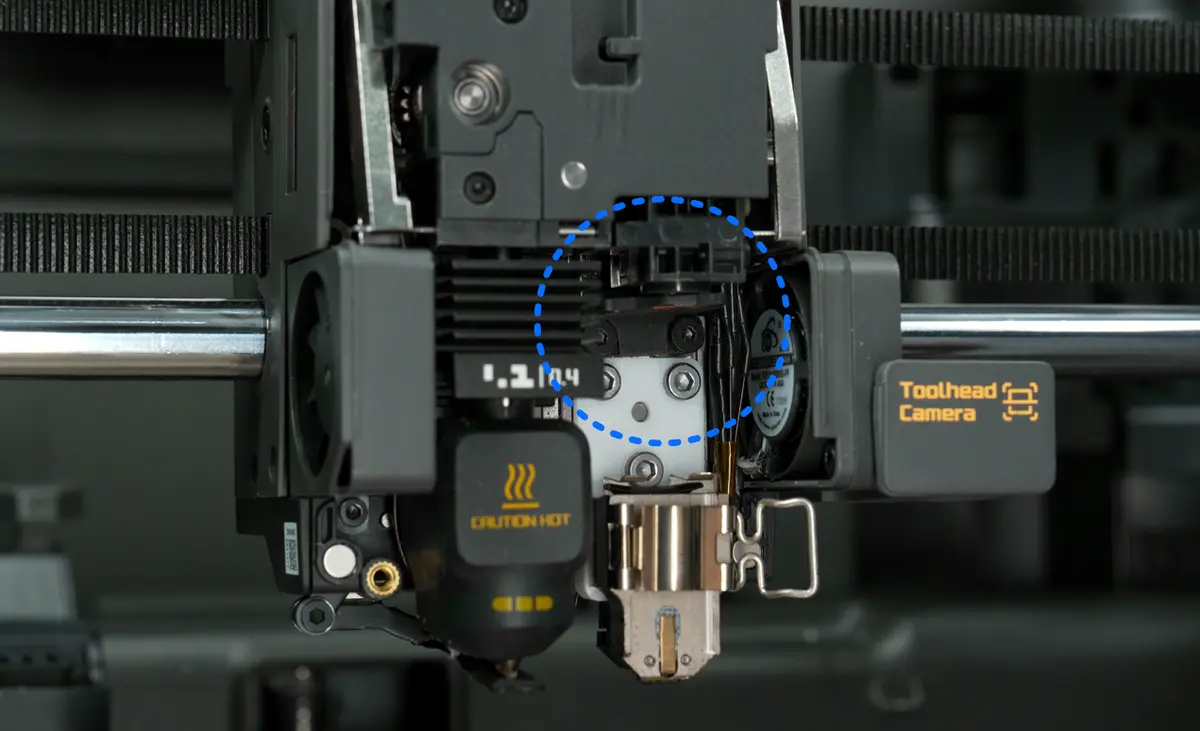

Eddy-sensoren på toolhead håndterer opgaver som Z-akse-homing, bedudligning og kalibrering af flowdynamik. Hvis afstanden mellem eddy-sensoren og dysen er for lille eller for stor, kan disse funktioner blive påvirket.

Hvis afstanden er for stor eller for lille, kan enheden melde "Eddy-sensorens signalfrekvens er for lav" og "Følsomheden er for lav". Følg trinene nedenfor for at justere eddy-sensoren og få printeren tilbage til normal drift.

Videoguide

Denne artikel fokuserer på højre hotend som den primære genstand for arbejdet, og videoen indeholder justeringer for venstre hotend.

Justeringstrin

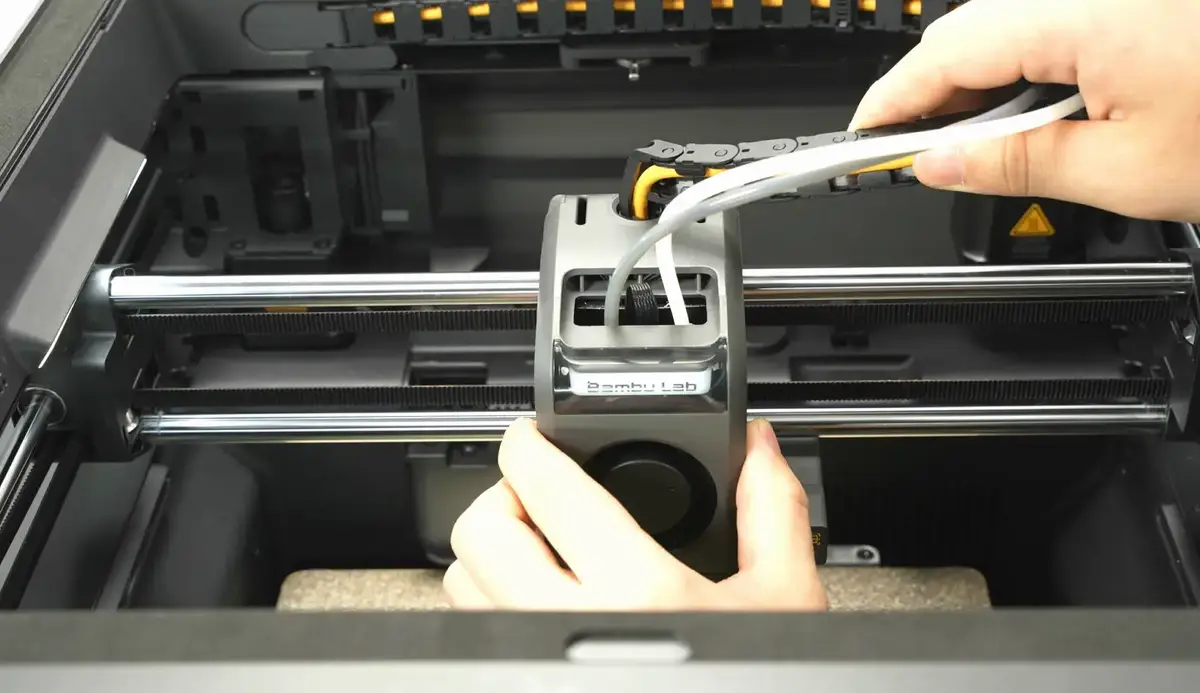

Trin 1. Fjern toolheadens frontdæksel

Løft toolheadens frontdæksel-enhed, og fastgør den over toolhead, så hotenden bliver tilgængelig og lettere at arbejde med i de næste trin.

Trin 2. Lav et hurtigt tjek af eddy-sensorens afstand

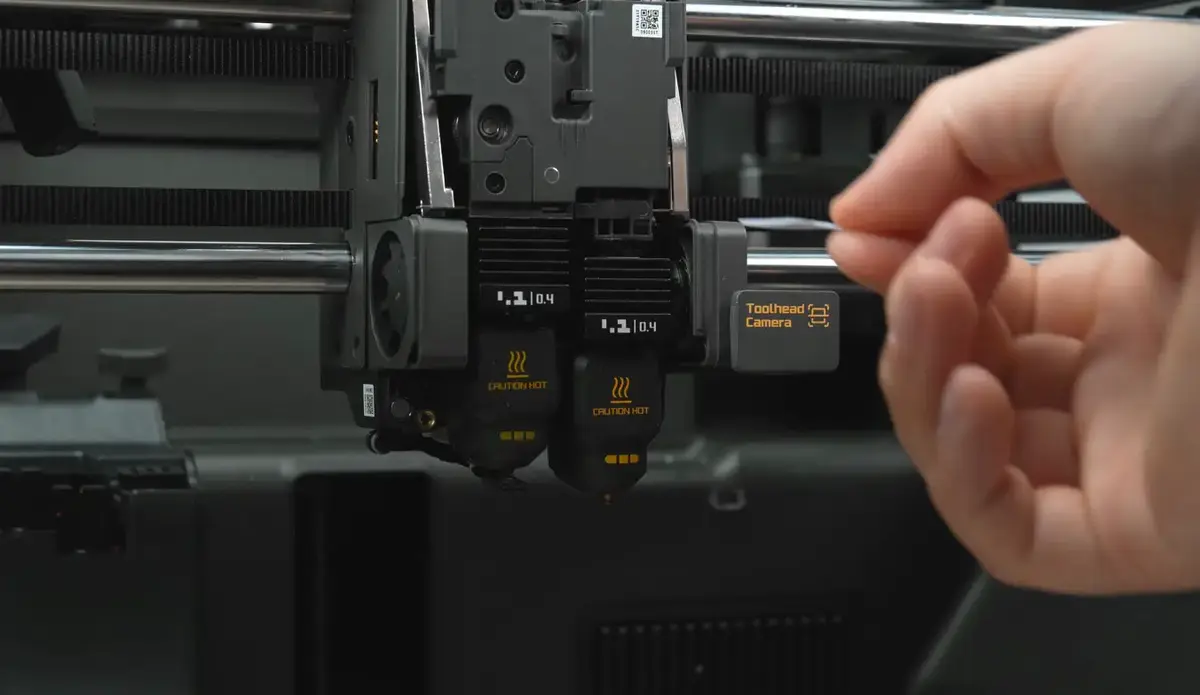

Klip en strimmel A4-papir på cirka 4 mm × 60 mm, og fold den én gang. Før papirstrimlen ind mellem dysen og eddy-sensoren, og skub den forsigtigt frem og tilbage for at teste.

Bedømmelseskriterier:

• Hvis papirstrimlen er for stram til at flytte, er afstanden for lille.

• Hvis papirstrimlen flytter sig næsten uden modstand, er afstanden for stor.

• Ideelt set skal du mærke let friktion, men papiret skal stadig kunne bevæge sig frit. Det betyder, at afstanden mellem dysen og eddy-sensoren er cirka 0,2-0,3 mm.

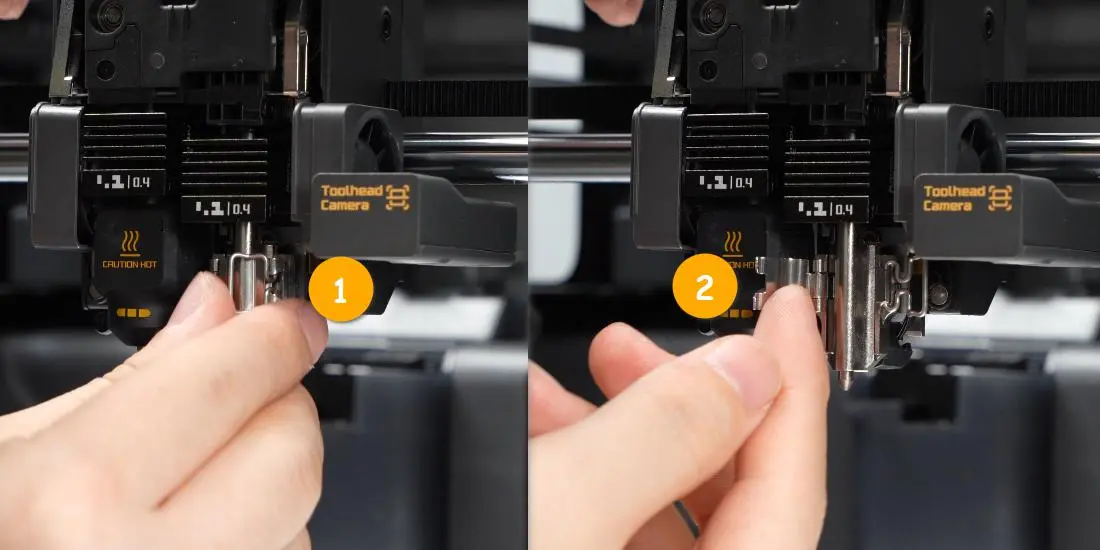

Trin 3. Fjern hotend-enheden

Hvis du opdager en unormal afstand, skal du først fjerne hotend-enheden og derefter justere eddy-sensorens position.

Trin 4. Juster eddy-sensorens position

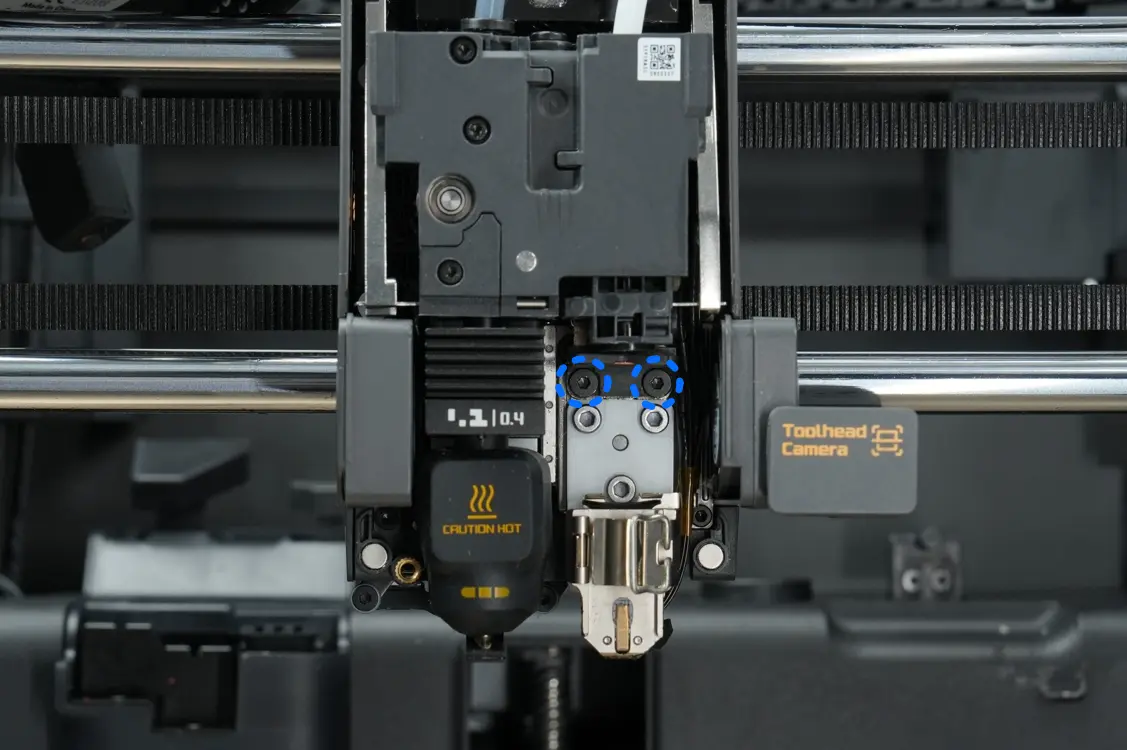

Brug en H2.0 unbrakonøgle til at løsne de to skruer, der holder eddy-sensoren (de behøver ikke fjernes helt).

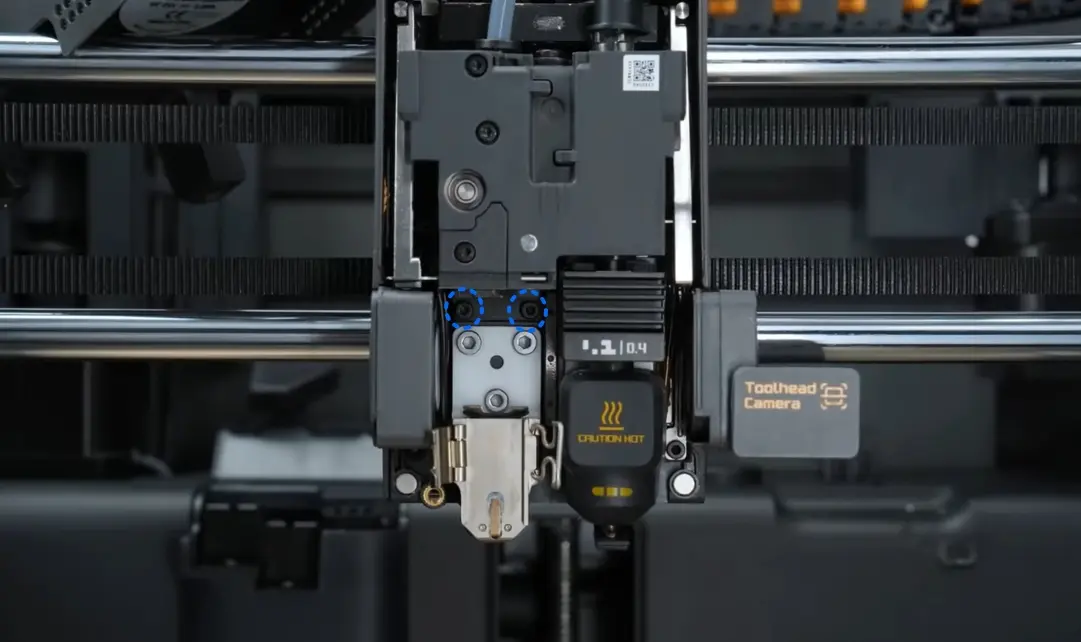

Fastgørelsesskruerne til venstre eddy-sensor ser sådan ud:

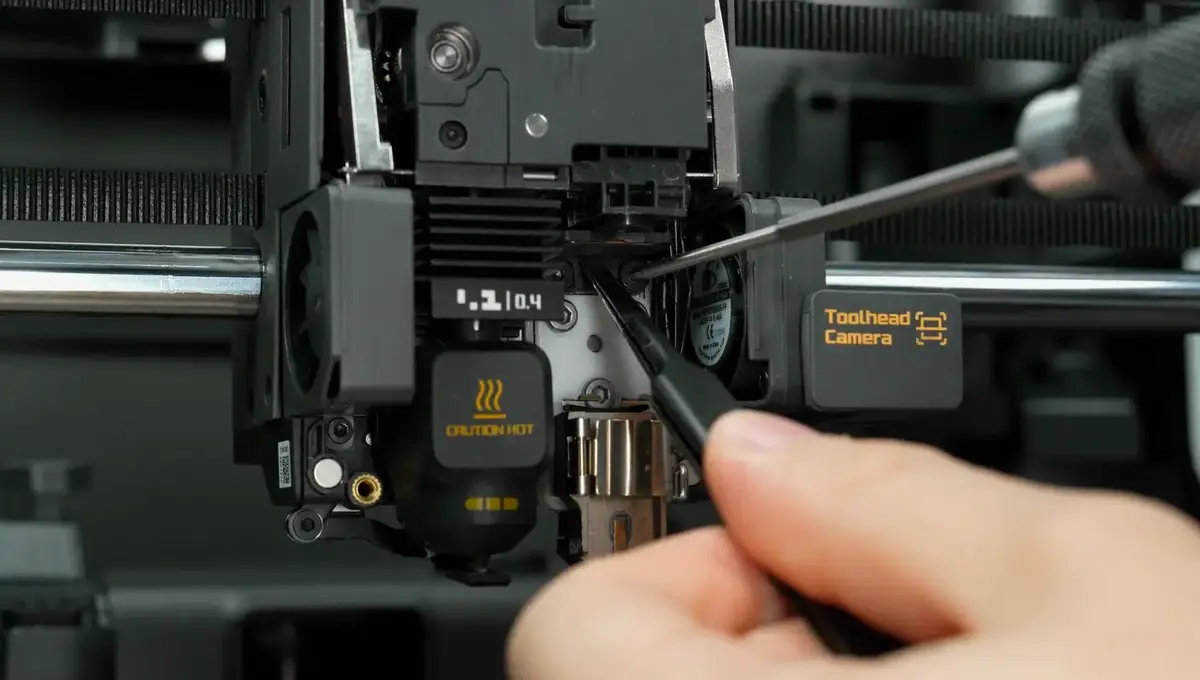

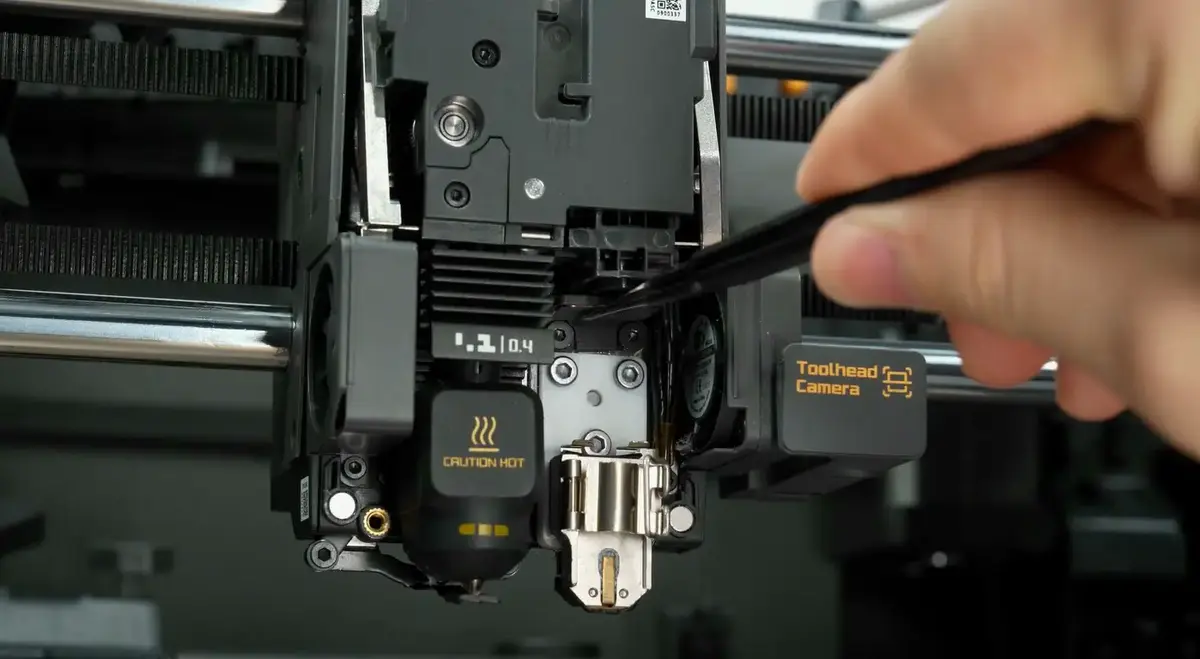

Brug en pincet til forsigtigt at flytte eddy-sensoren og justere dens afstand til dysen. Brug derefter en H1.5 unbrakonøgle til at spænde skruerne igen.

Trin 5. Monter hotend-enheden igen

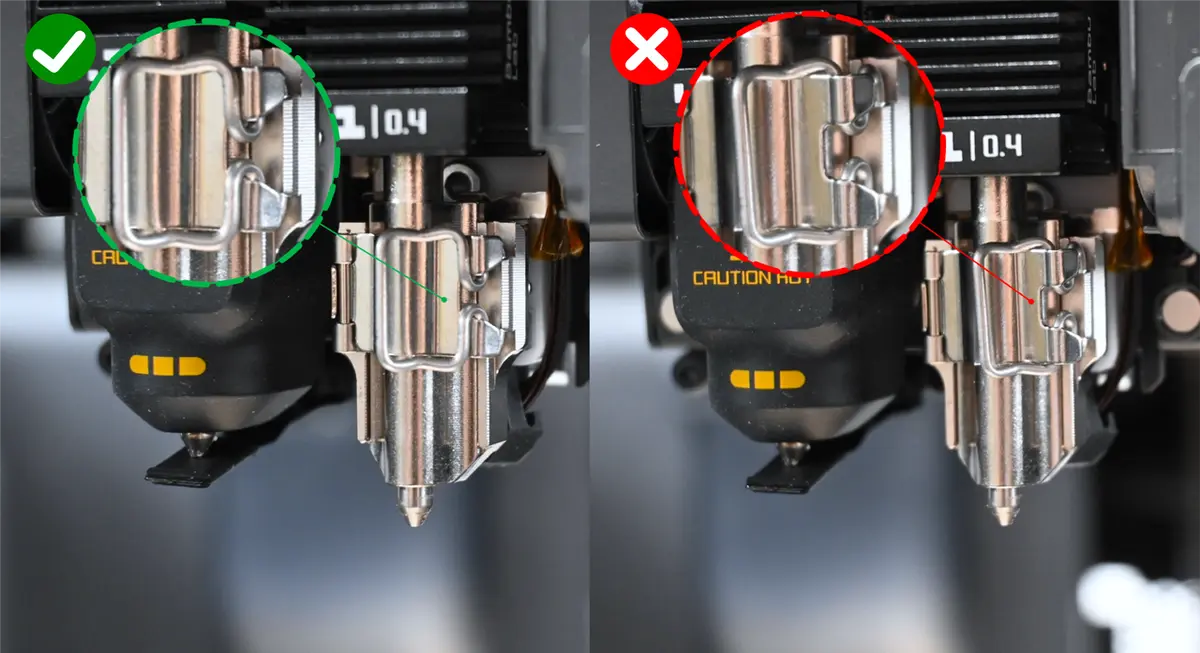

Sæt hotend-enheden tilbage i toolhead, og sørg for, at låsetapperne er helt på plads.

Trin 6. Bekræft afstanden igen

Brug den foldede A4-papirstrimmel igen til at teste afstanden mellem dysen og eddy-sensoren. Hvis du mærker let friktion, mens papiret bevæger sig jævnt, er afstanden korrekt justeret (omkring 0,2-0,3 mm).

Bekræft, at det er lykkedes

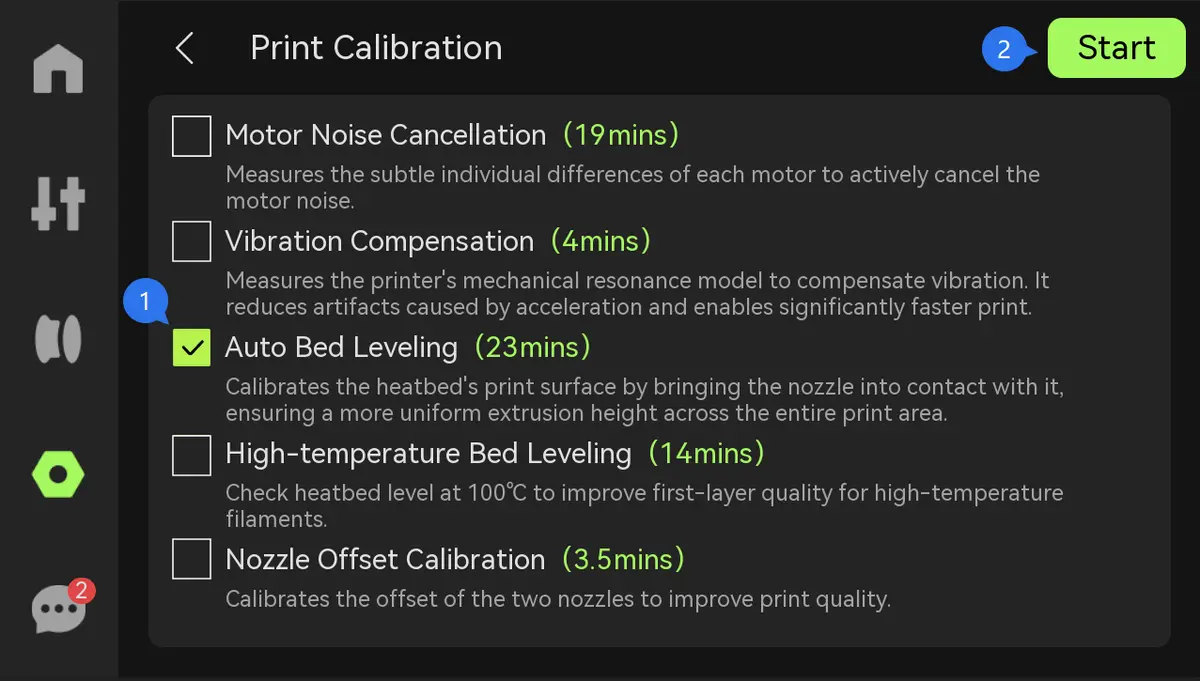

✅ For at bekræfte normal drift skal du tænde printeren og udføre en bedudligningskalibrering. Hvis der ikke opstår fejl under nulstilling eller udligning i processen, er afstanden mellem eddy-sensoren og hotenden inden for det acceptable interval.
