Udskiftning af XY-remme til X2D

XY-remme

🔎 Find X2D XY-rem i Bambu Lab-butikken.

X2D bruger to 1.5GT XY-remme, hver 1444 mm lang og 7 mm bred. De forbinder XY-motorerne med toolheadet og driver dets bevægelse i XY-planet.

Denne vejledning bruger en gennemtræksmetode til at udskifte X/Y-remmene, ligesom på P2S, hvilket er den mest effektive og problemfri måde at af- og påmontere på. Følg fremgangsmåden nøje for at sikre en gnidningsfri proces. Du skal have hurtigttørrende lim klar på forhånd.

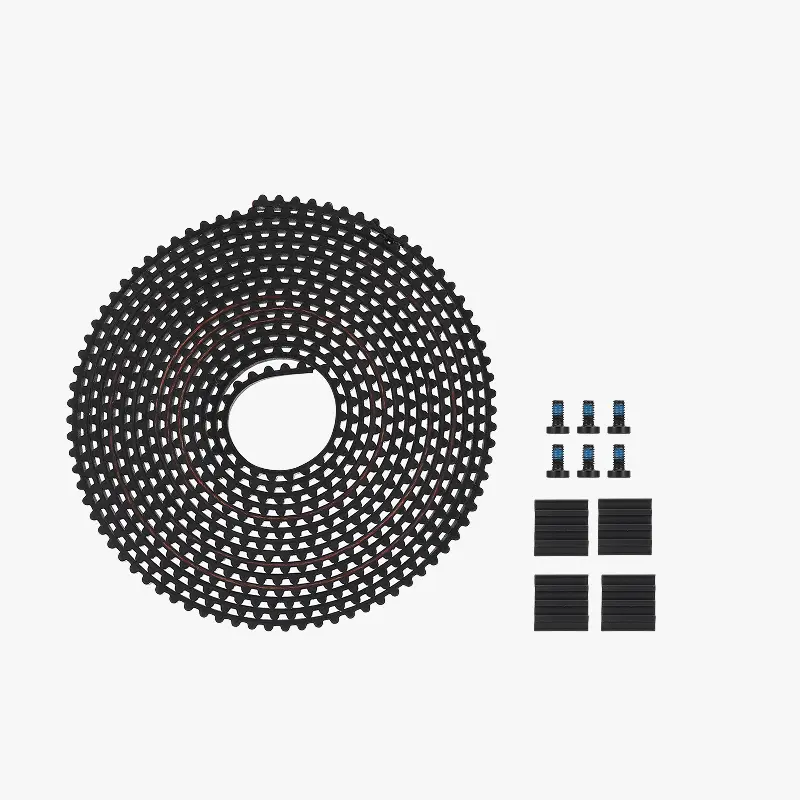

Reservedelene til X/Y-remmen omfatter:

• X/Y-remme × 2
• Remholdere × 4
• M2.5×5 skruer × 6

Hvornår skal du bruge denne vejledning

• En XY-rem er gået i stykker eller revnet
• En eller begge XY-remme er slidt

Nødvendigt værktøj og materialer

1. Udskiftnings-XY-rem
2. H2.0 unbrakonøgle
3. Hurtigttørrende lim

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse på printeren og dens elektronik, herunder toolheadets ledninger, fordi en tændt printer under sådant arbejde kan give kortslutning, som kan føre til yderligere skader på elektronikken og sikkerhedsrisici.

Når du udfører vedligeholdelse eller fejlsøgning på printeren, kan du være nødt til at afmontere nogle dele, herunder hotend. Den proces kan blotlægge ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden eller andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og forårsage yderligere skader.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutning eller skader på printerens elektronik. På den måde undgår du mulige skader på printerens elektroniske komponenter og sikrer, at vedligeholdelsen udføres sikkert og effektivt.

Hvis du har spørgsmål eller bekymringer omkring denne vejledning, så opret en ny supportsag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Fjern XY-remmen

Trin 1: Frigør XY-spænderen

Løsn XY-spændeskruerne på bagsiden af printeren med en H2.0 unbrakonøgle.

Trin 2: Fjern XY-remmens fikseringsblokke

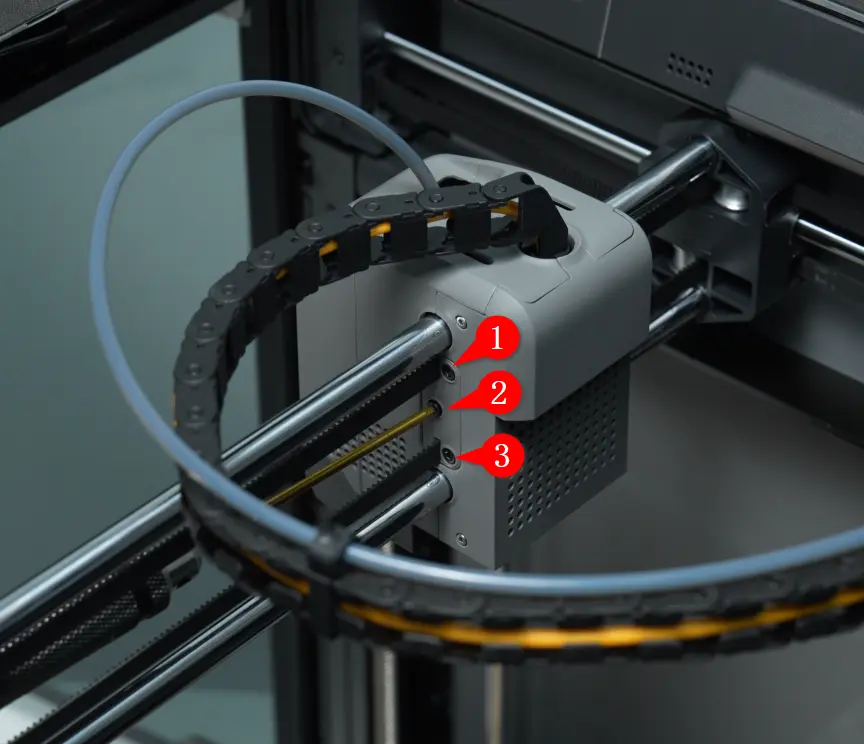

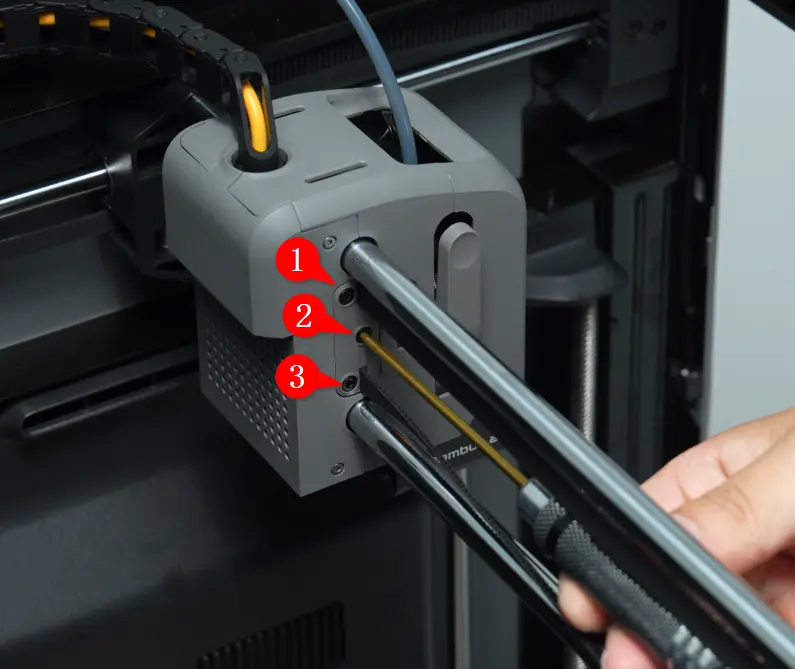

Brug H2.0 unbrakonøglen til at fjerne de tre skruer (M2.5x5) i remmens fikseringsblok og fjern remmen fra toolheadet.

Gør ovenstående på begge sider af toolheadet.

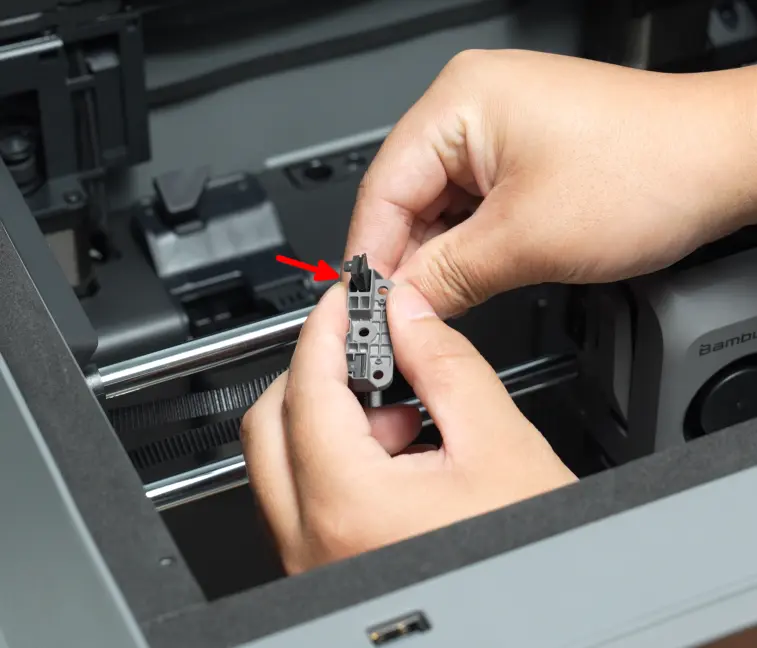

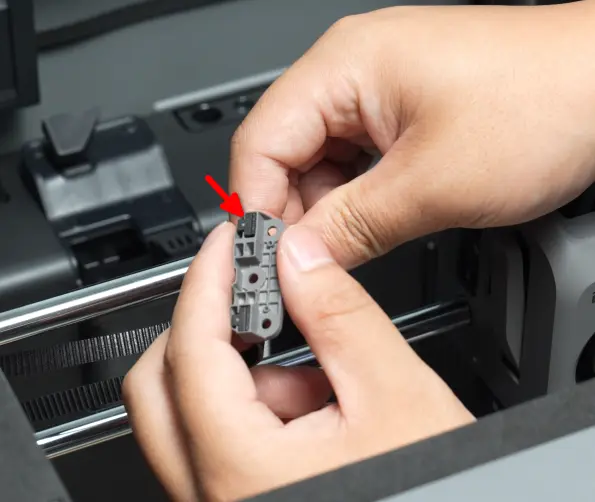

Brug derefter en unbrakonøgle til at trykke mod remholderen og skubbe den lidt ud, og fjern remholderen fra remmen. Derefter kan du tage remmen ud.

Bemærk:

• For at gøre genmonteringen lettere behøver du kun at fjerne de to remholdere på den ene side; den anden side kan blive siddende.
• Hvis remmen ikke sidder stramt, kan du blot skubbe remmen ud af klemmen uden at bruge en unbrakonøgle.

Trin 3: Lim remmen

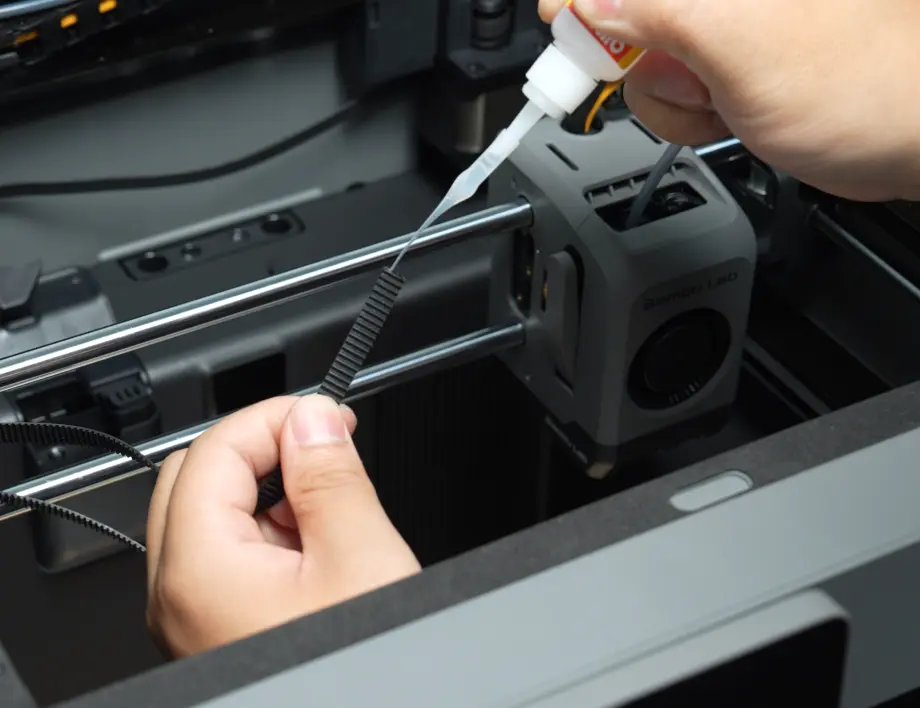

Med den ene ende af den gamle rem frigjort kan du bruge den hurtigttørrende lim til omhyggeligt at rette enden af den gamle rem ind efter den nye og lime dem sammen (med remtænderne vendt samme vej).

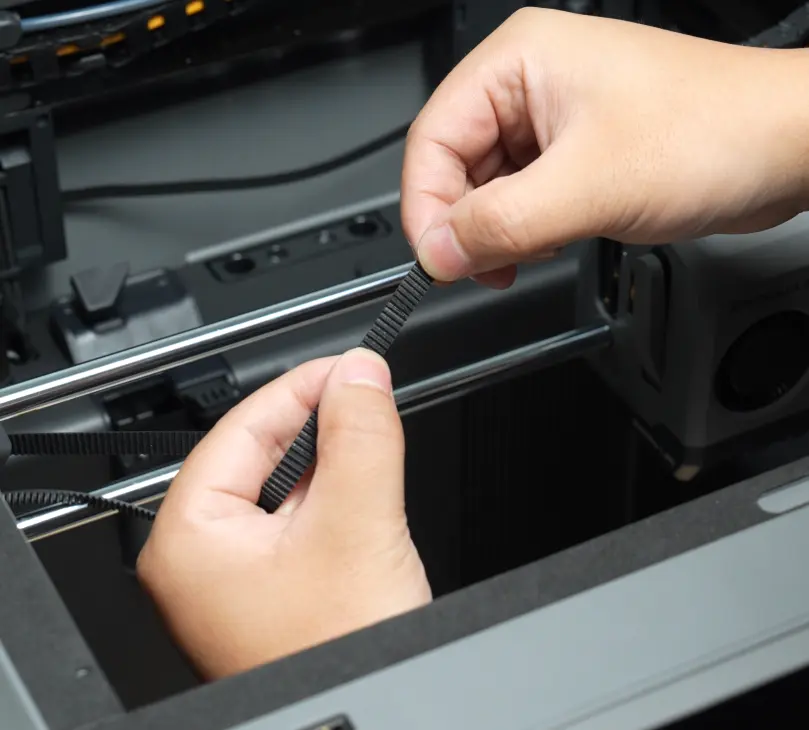

Hold dem omhyggeligt sammen, indtil limen er hærdet.

Du kan bruge samme limmetode ved udskiftning af enten den ene eller begge XY-remme.

Trin 4: Monter remmens fikseringsblok

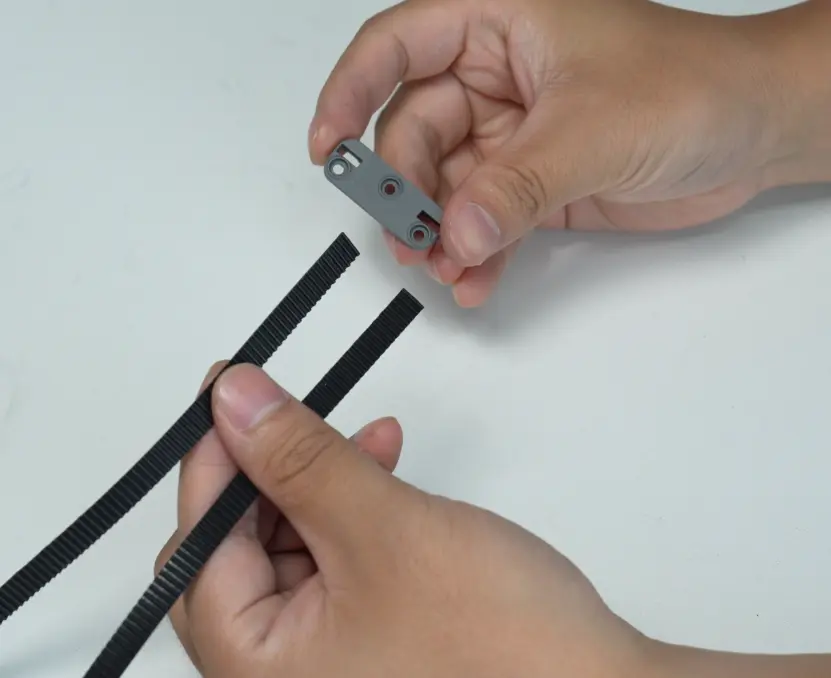

Træk den frie ende af den nye rem gennem remmens fikseringsblok.

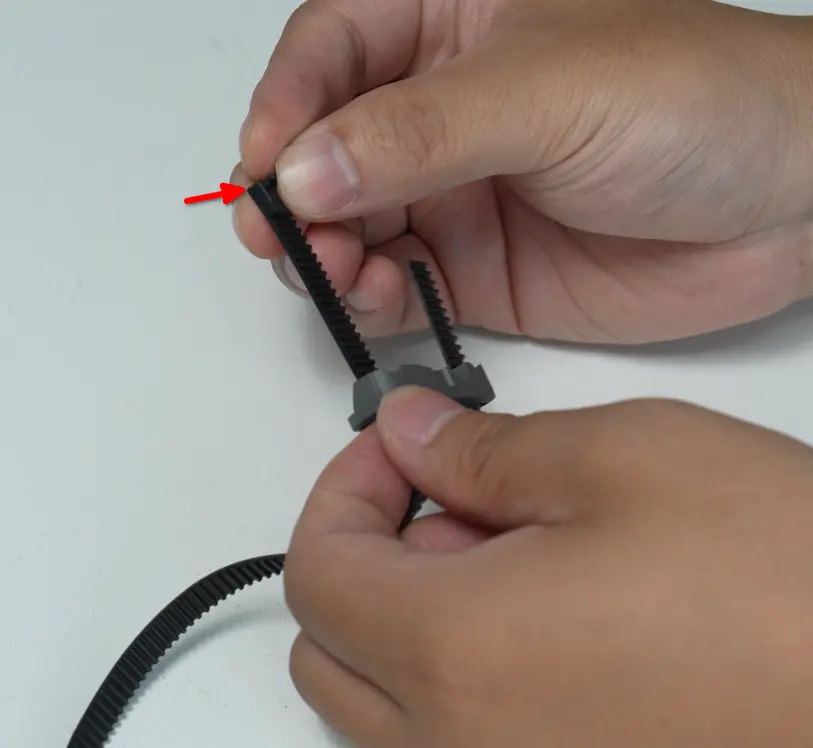

Sæt derefter remholderen på enden af den nye rem, så tænderne griber ind i hinanden.

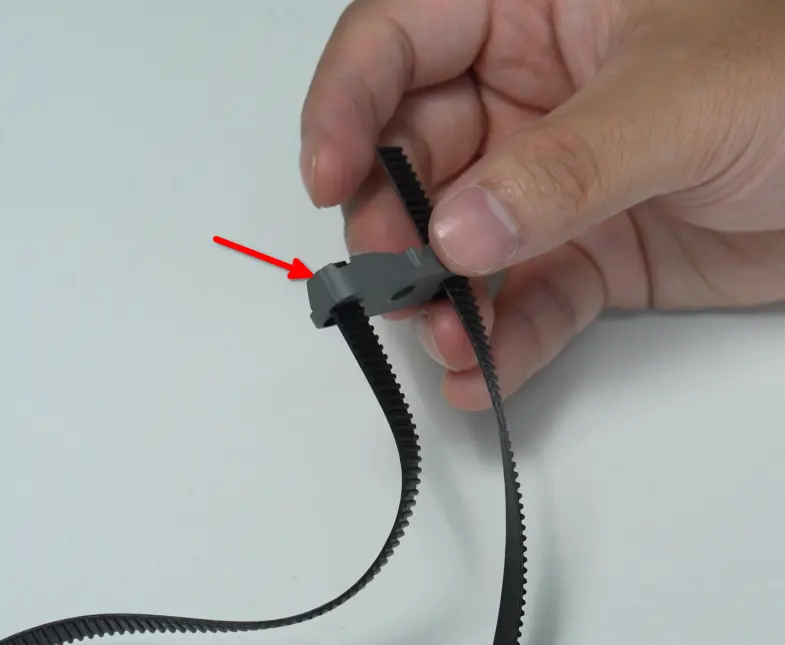

Træk i remmen, så holderen trækkes gennem fikseringsblokken og fastgøres på plads igen.

Du kan bruge samme metode til at fastgøre begge remme på plads.

Monter XY-remmen

Trin 1: Rut XY-remmen

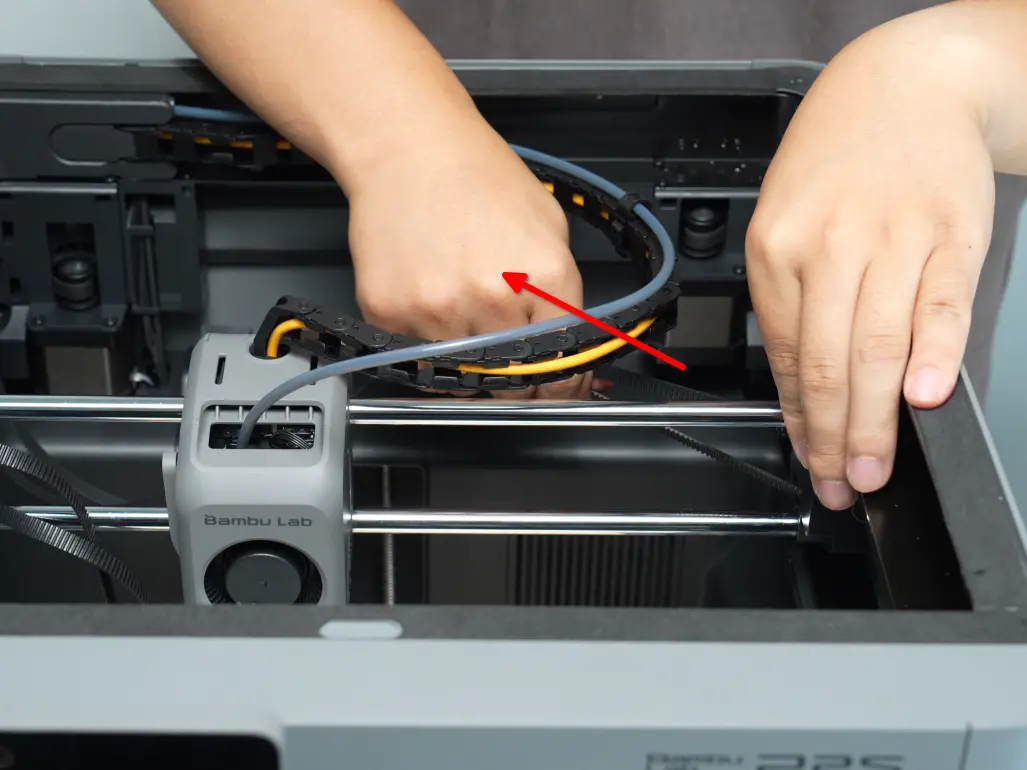

Træk i den anden ende af den gamle rem, så den nye rem rutes bag den gamle rem og gennem styreruller og motorer, der udgør remmens bane.

Arbejd langsomt og omhyggeligt. Du kan føde remmen ved at skubbe fra den ene side, mens du trækker fra den anden, og bruge trækket til at føre den nye rem helt gennem printeren.

Trin 2: Fjern den gamle XY-rem

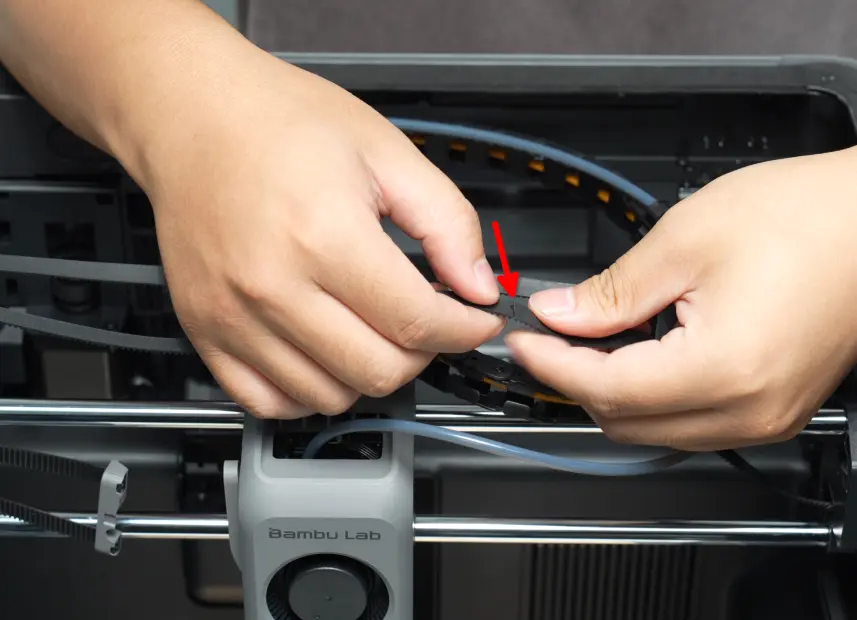

Når den nye rem er fuldt rutet gennem remmens bane, kan du rive den gamle rem af den nye og fjerne rester af lim fra enden af den nye rem.

Fjern den anden ende af den gamle rem fra den anden fikseringsblok og remholder (som gjort i Trin 1: Fjern XY-remmens fikseringsblokke).

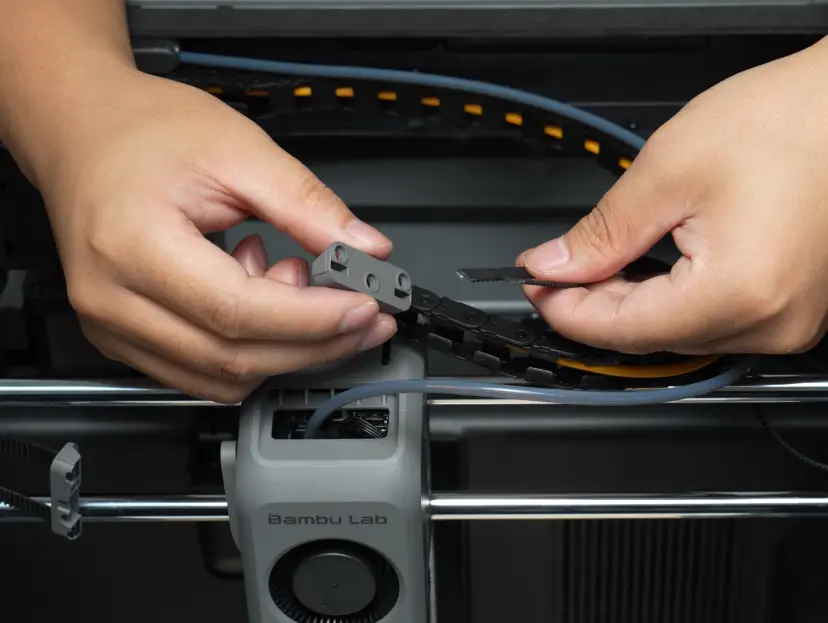

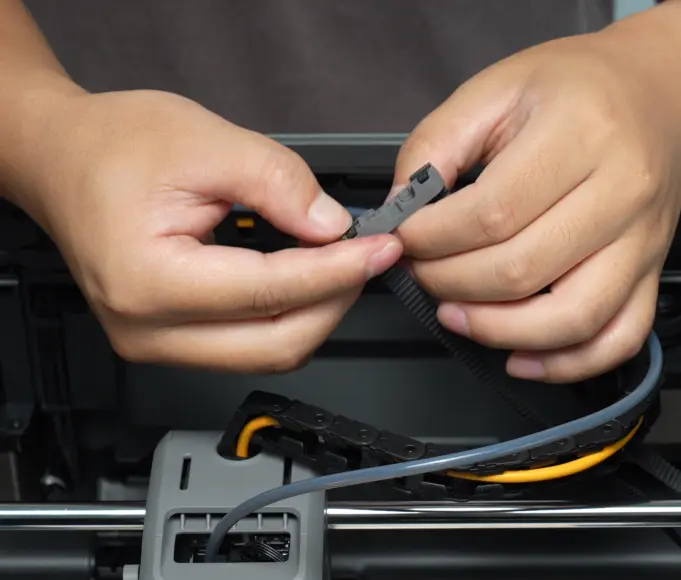

Monter den nye rem på denne anden fikseringsblok og remholder (som gjort i Trin 3: Monter remmens fikseringsblok).

Trin 3: Monter remmens fikseringsblok

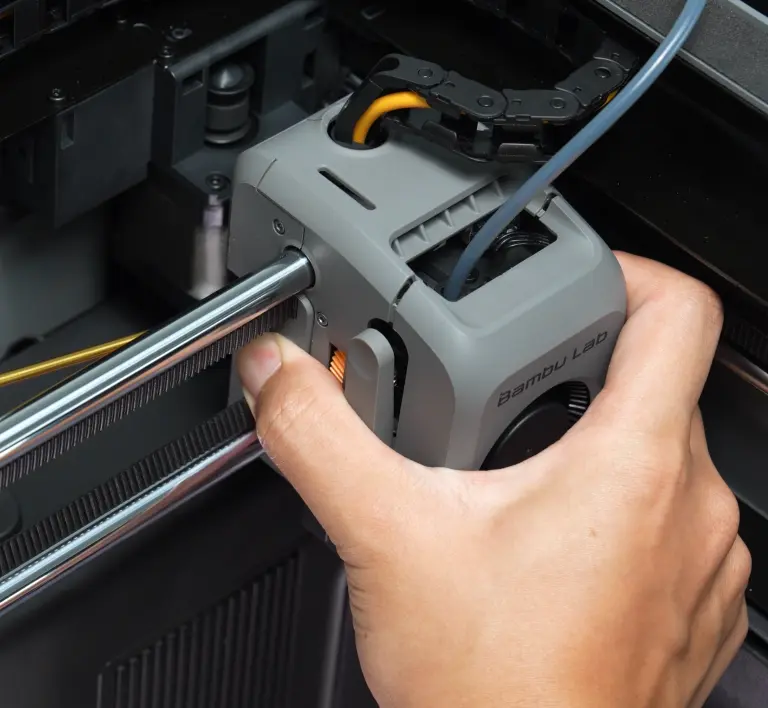

Monter remmens fikseringsblok på toolheadet og spænd de tre M3×8 skruer med en H2.0 unbrakonøgle. Når du monterer den ene side, anbefales det at skubbe toolheadet helt over til den anden side.

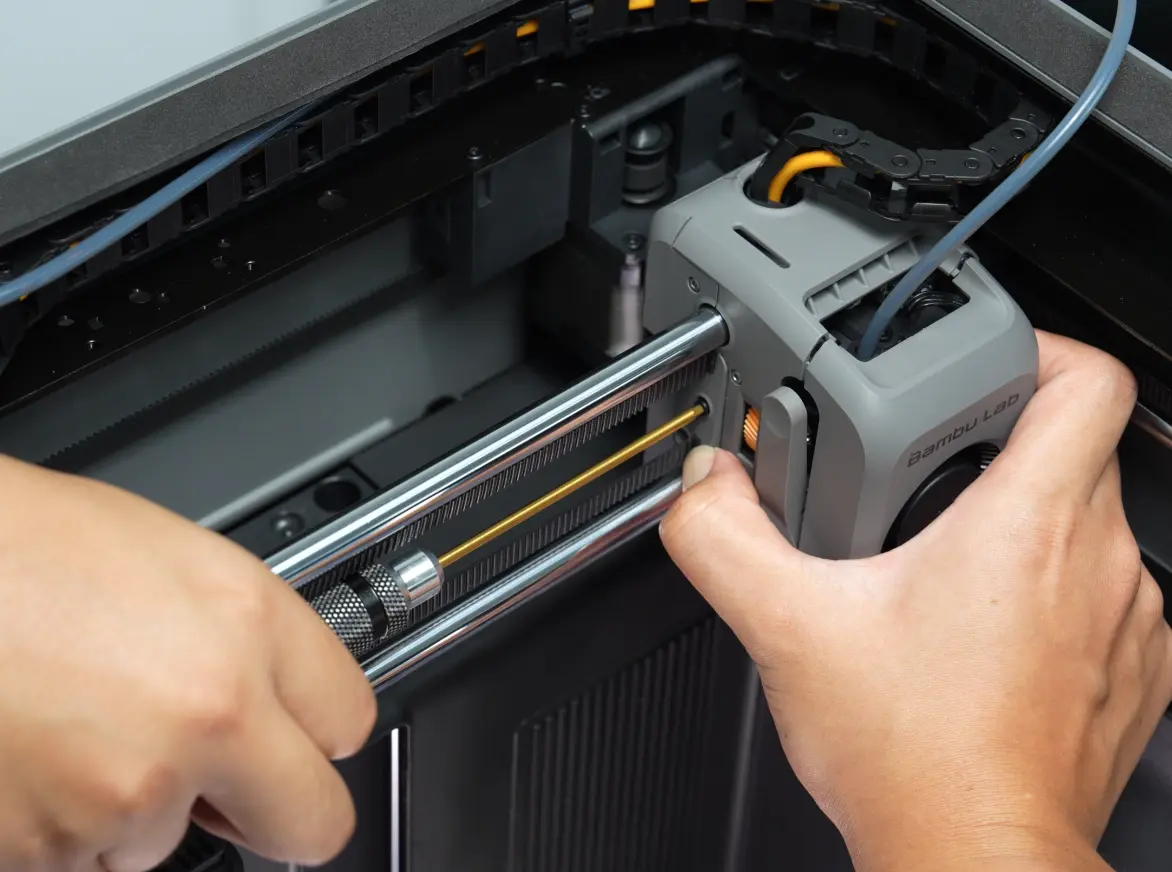

Da remmen er under spænding, så skub og hold remklemmen på plads med hånden, og spænd derefter de tre M3×8 skruer med H2.0 unbrakonøglen. Det anbefales at spænde den midterste skrue først.

Trin 4: Spænd XY-remmens spænder

Flyt toolheadet 3 til 4 gange i hver retning, og spænd derefter skruerne på XY-remmens spænder på bagsiden af printeren.

Se: P2S remspænding

Kontroller resultatet

Toolheadet skal bevæge sig normalt, styrerullen på spænderen skal rotere uden usædvanlig støj, og der må ikke være fejl, der angiver unormal eller lav resonansfrekvens i remmen.

Hvis du støder på problemer, så gennemgå trinene og tjek alle forbindelser, før du prøver igen. Hvis problemet fortsætter, så kontakt Bambu Labs kundeserviceteam for yderligere hjælp.
