Remspænding på X2D: sådan justerer du remmene

Remspænding

Korrekt remspænding er afgørende for CoreXY-bevægelsessystemet. En løs rem kan give tabte trin, ovale cirkler i print og andre relaterede problemer.

I X2D-bevægelsessystemet udgør remmen og X-akse-enheden tilsammen et typisk masse-fjeder-system: remmen virker som fjederen (med stivhed k), mens hele X-akse-enheden fungerer som lastmasse (m).

Systemets egenfrekvens følger formlen f = √(k/m). Printerens indbyggede accelerometer overvåger vibrationsfrekvensen f i realtid ud fra dette forhold. Da massen (m) af X-akse-enheden er konstant, sænker en løs rem stivheden (k), hvilket igen sænker egenfrekvensen (f).

Systemet sammenligner den målte frekvens med den referencefrekvens, der blev registreret under kalibreringen. Hvis den målte frekvens er for lav og falder uden for det sikre interval, viser printeren fejlen: "Vibrationsfrekvens for lav".

Det betyder, at remspændingen er utilstrækkelig til print med høj præcision, og du bør justere spændingen ved at følge trinnene nedenfor.

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende, at du slukker printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og toolhead-ledninger. Hvis du udfører opgaver med printeren tændt, kan det give kortslutning og dermed skade på elektronikken samt sikkerhedsfarer.

Under vedligeholdelse eller fejlsøgning kan du være nødt til at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, som kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det afgørende, at du slukker printeren og afbryder den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse.

Videoguide

Spænding af XY-aksens rem

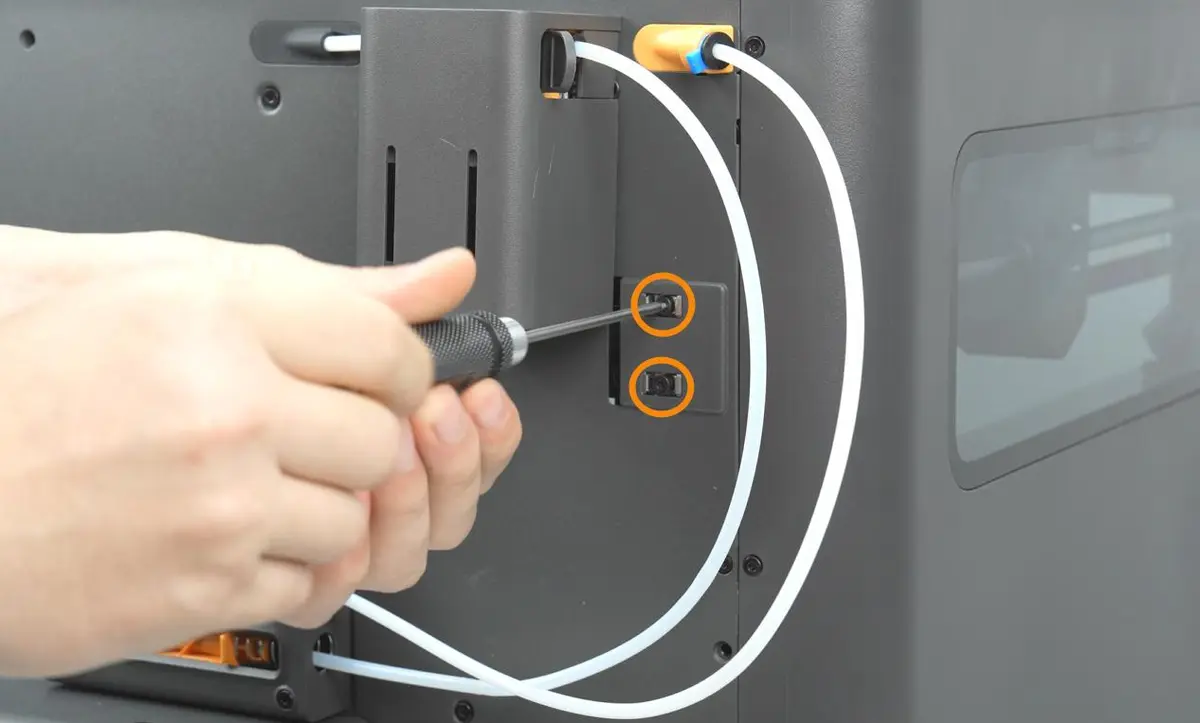

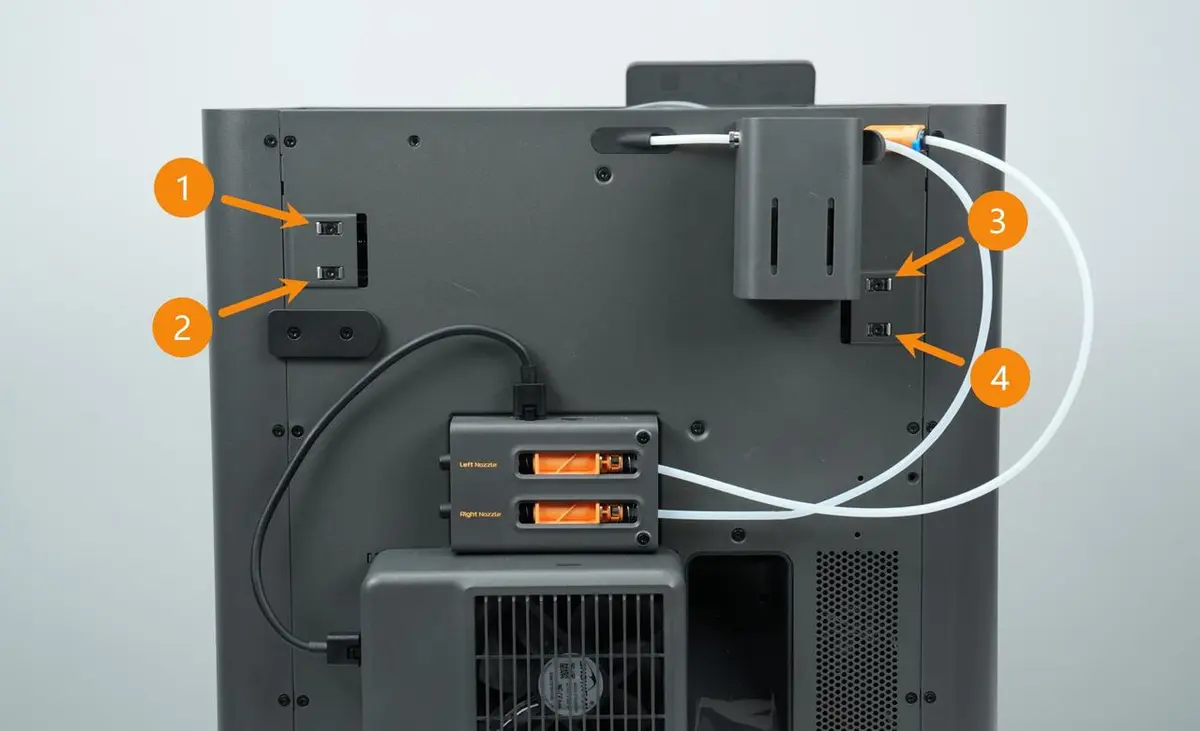

Brug en H2.0-skruetrækker til at løsne de fire spændeskruer på bagsiden af printeren (ℹ️Bemærk: Løsn kun skruerne; fjern dem ikke helt).

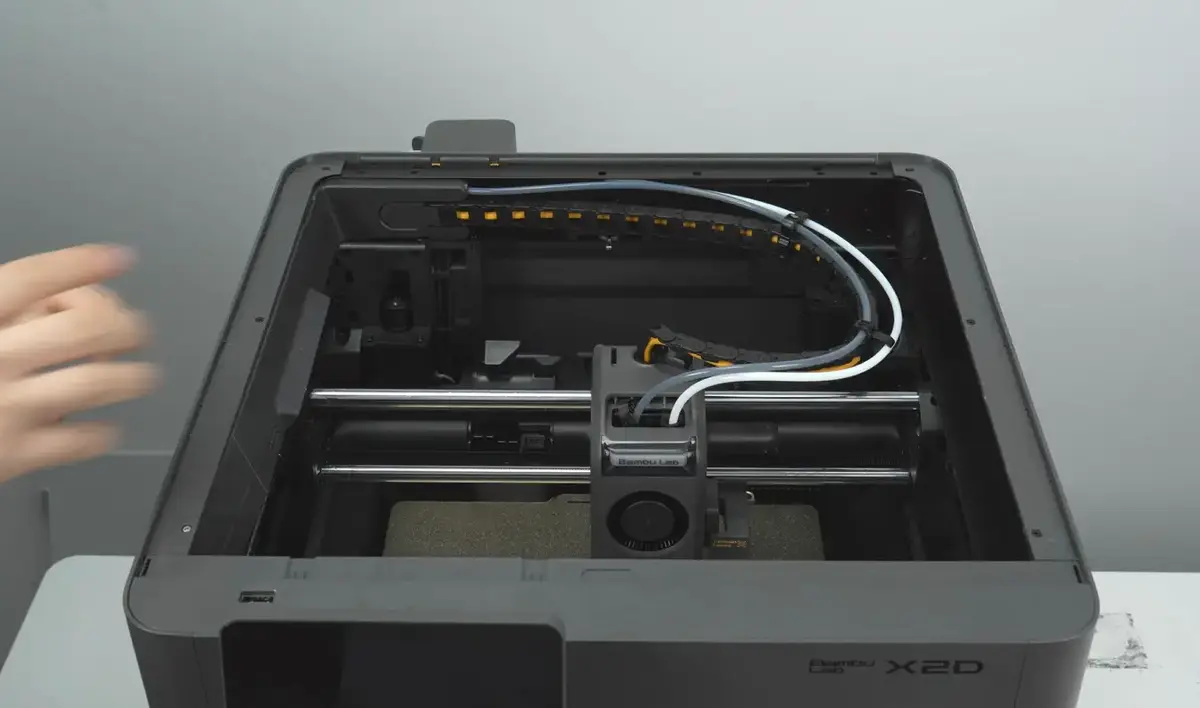

Hold fast i toolhead og før det frem og tilbage, med uret og mod uret, tre gange. Den indvendige spænder afbalancerer automatisk remspændingen under processen.

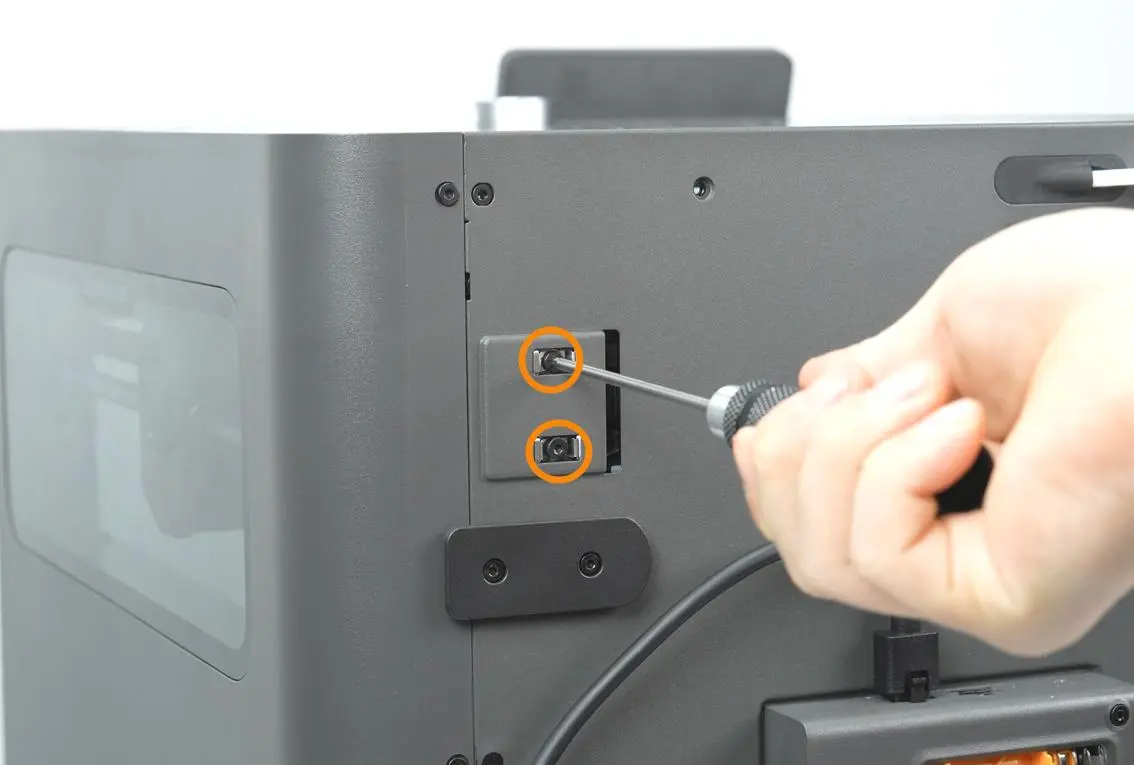

Efter spændingen strammer du de fire skruer på bagsiden igen for at fastgøre dem.

Vejledning til Z-aksens remspænding

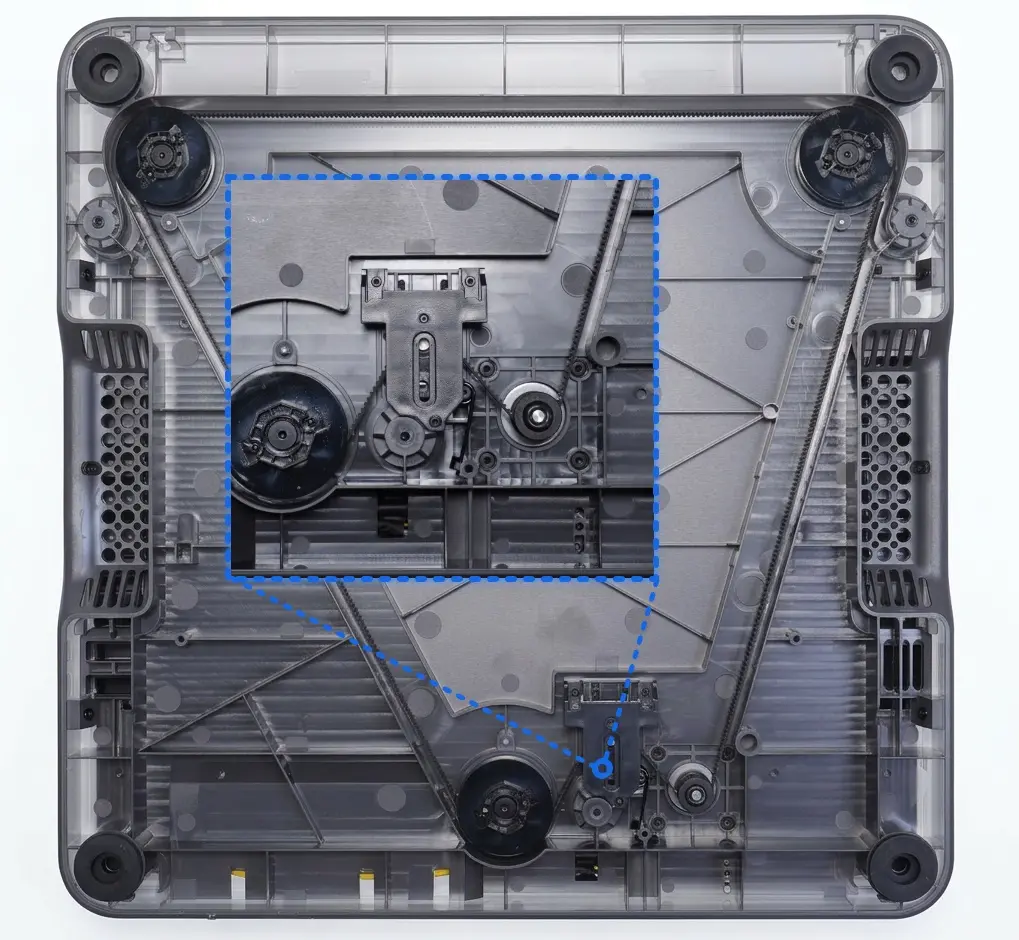

Fordi X2D har en aktiv kammertemperaturfunktion, kan printerens base få en let fysisk deformation i miljøer med høj temperatur. For at sikre, at Z-aksen kan home normalt, og for at undgå unormal bevægelsesmodstand ved forskellige temperaturer, har X2D fjernet låseskruerne på spænderen, så den dynamisk kan tilpasse remspændingen efter omgivelsestemperaturen. Z-aksens rem på X2D kræver derfor ingen ekstra spændingsjustering i daglig brug.

Hvis du i daglig brug har brug for manuelt at trække i bundremmen for at justere varmebordets højde, så undgå at bruge for stor kraft for at forhindre, at remmen springer, hvilket kan få varmebordet til at vippe.

Kalibrering af 3D-printeren

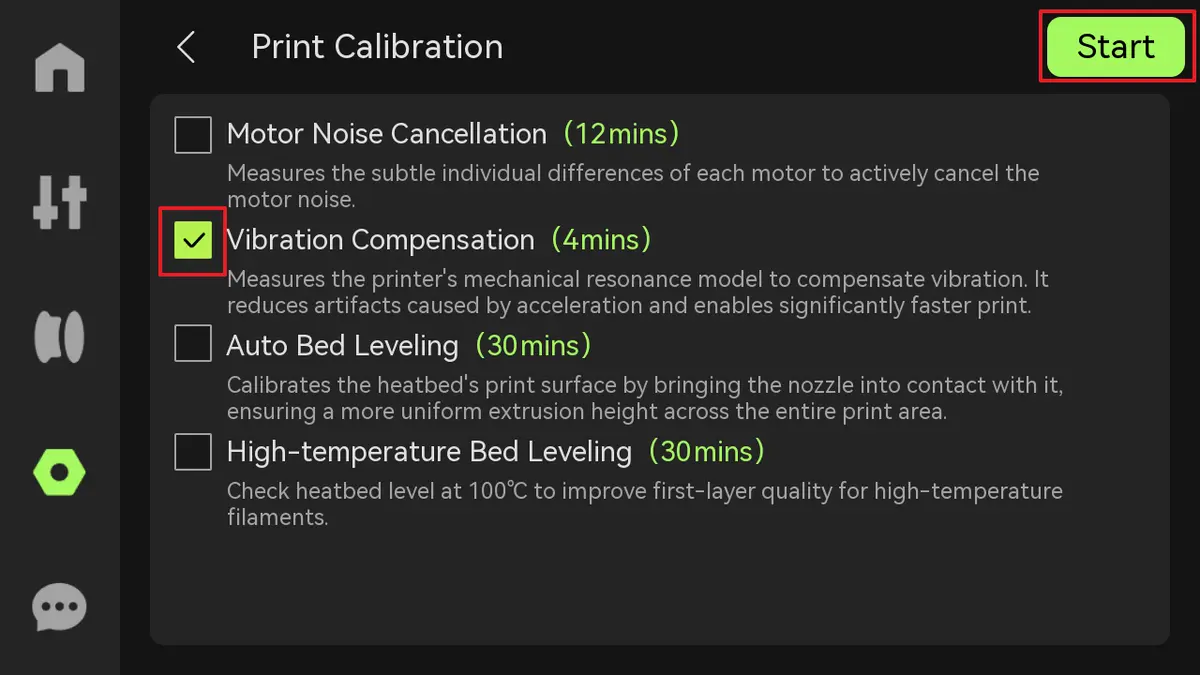

Sæt det øverste glas på igen, og tænd printeren. På skærmen trykker du på "Kalibrering - Printkalibrering" og markerer kun "Vibrationskompensation" for at gennemføre dette kalibreringspunkt.
