Udskiftning af induktions-hotendens stativramme til H2C

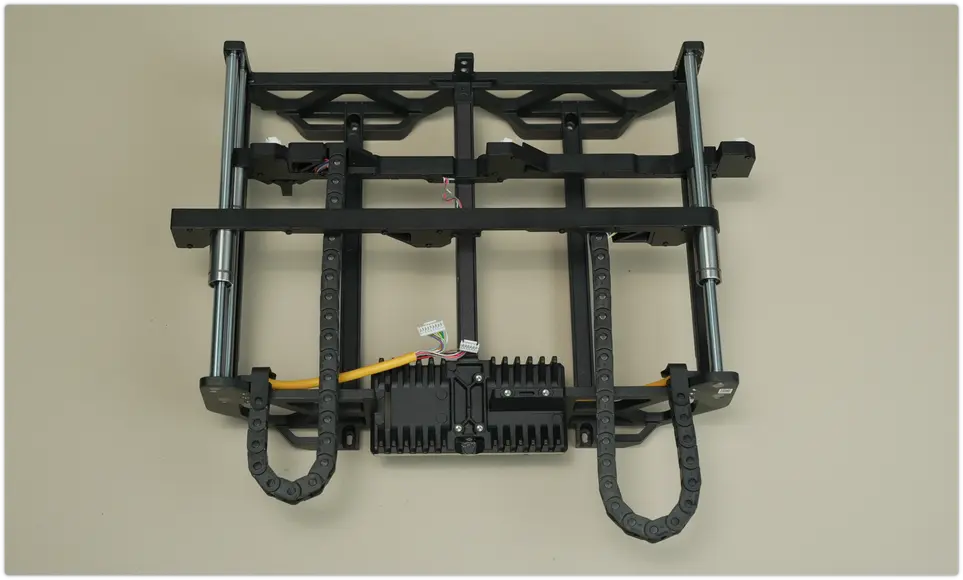

Induktions-hotendens stativramme

Stativrammen til induktions-hotenden er det mekaniske fundament for hele systemet. Den giver høj stivhed og præcise monteringsreferencer, så du kan fastgøre styrekortet til induktions-hotenden, dockingdelene og motorerne. Den sikrer langvarig geometrisk stabilitet i systemet under hyppige hotend-skift og bevægelse ved høj hastighed.

Hvornår skal du bruge denne guide

• Rammen er beskadiget.
• Bambu Lab teknisk support anbefaler, at delen udskiftes.

Nødvendigt værktøj og materialer

• H2.0 skruetrækker
• H1.5 skruetrækker
• Pincet
• Skruekasse (valgfri)

Denne udskiftning involverer et stort antal skruer. For at undgå at miste eller forveksle skruer anbefaler vi, at du på forhånd klargør en opbevaringskasse til skruer, så de er nemme at sortere og finde igen bagefter.

Sikkerhedsadvarsel

Det er afgørende, at du slukker printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og toolheadets ledninger. Hvis du udfører opgaver med printeren tændt, kan det forårsage en kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.
Under vedligeholdelse eller fejlsøgning kan du blive nødt til at afmontere dele, herunder hotenden. Det blotlægger ledninger og elektriske komponenter, som kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.
Derfor er det afgørende, at du slukker printeren og afbryder den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller tvivl om at følge denne guide, så opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Afmonter Vortek-stativsamlingen

1. Afmonter Vortek-låseaktuatoren

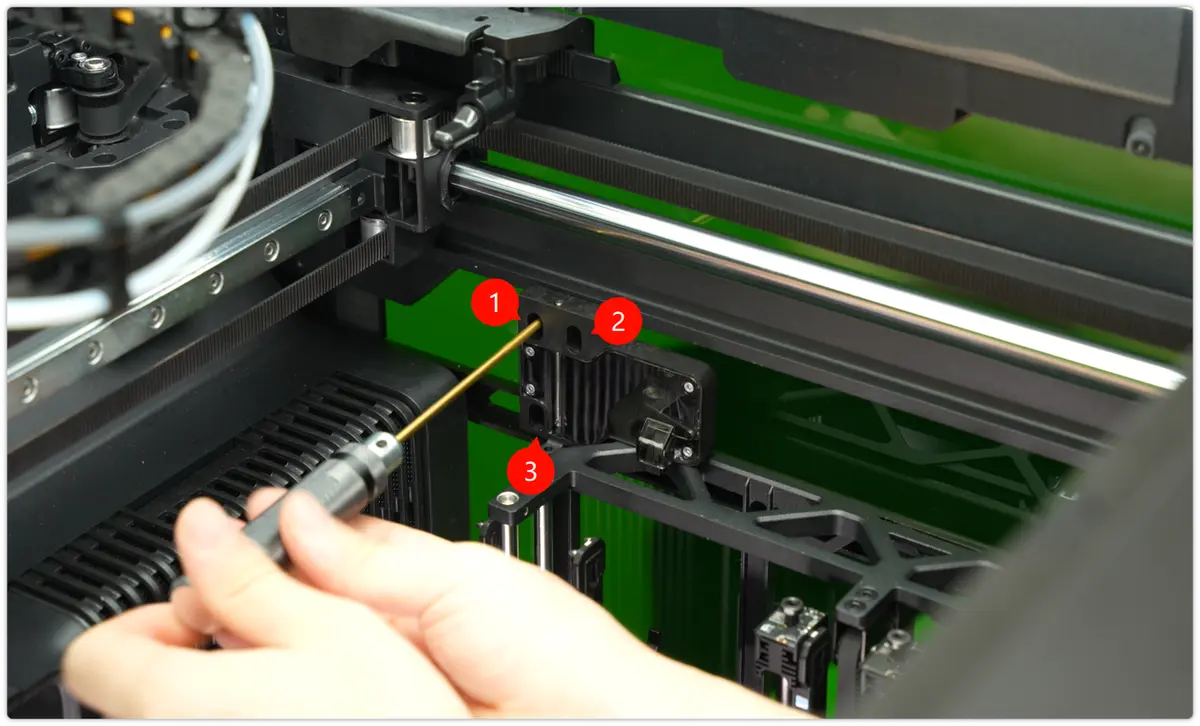

Brug en 2,0 mm unbrakonøgle til at fjerne de tre fastgøringsskruer og frigør samlingen. Frakobl derefter forsigtigt fladkablet som vist.

Se de detaljerede udskiftningstrin i wikien: Udskiftningsguide til låseaktuator til H2C

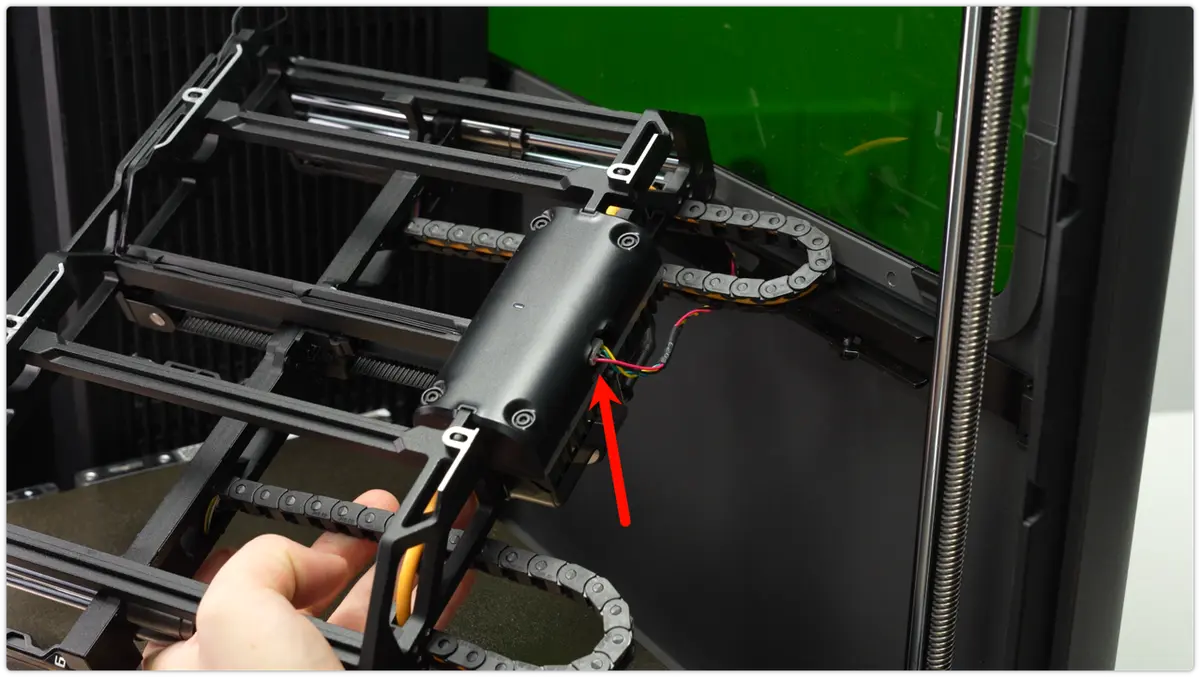

2. Afmonter Vortek-stativsamlingen

Se de detaljerede udskiftningstrin i wikien: Udskiftningsguide til stativsamling til H2C

3. Fjern tilbehør fra Vortek-vekslersamlingen

Følg indholdet i wikien, og fjern følgende tilbehør fra vekslersamlingen:

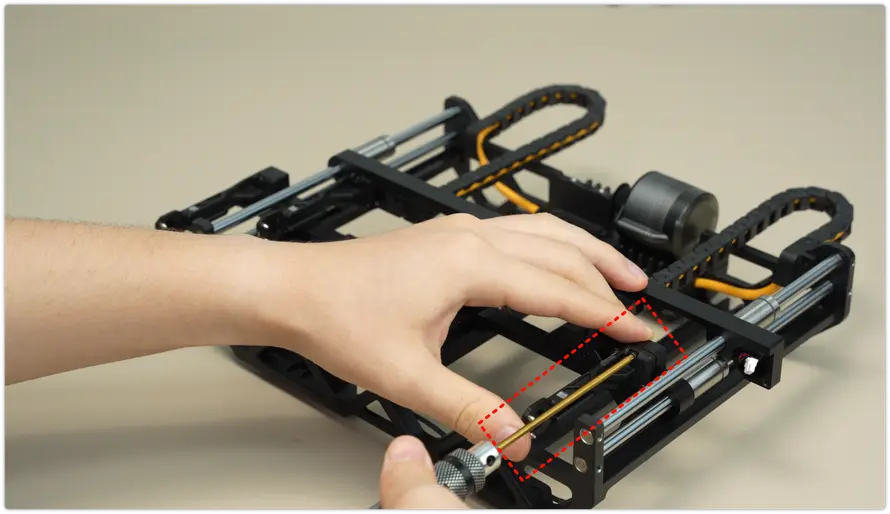

1. Fjern Vortek-docksamlingen: Udskiftningsguide til induktions-hotendens docksamling til H2C

• Fjern Vortek-stativets remsamling: Udskiftningsguide til induktions-hotendens stativremsamling til H2C

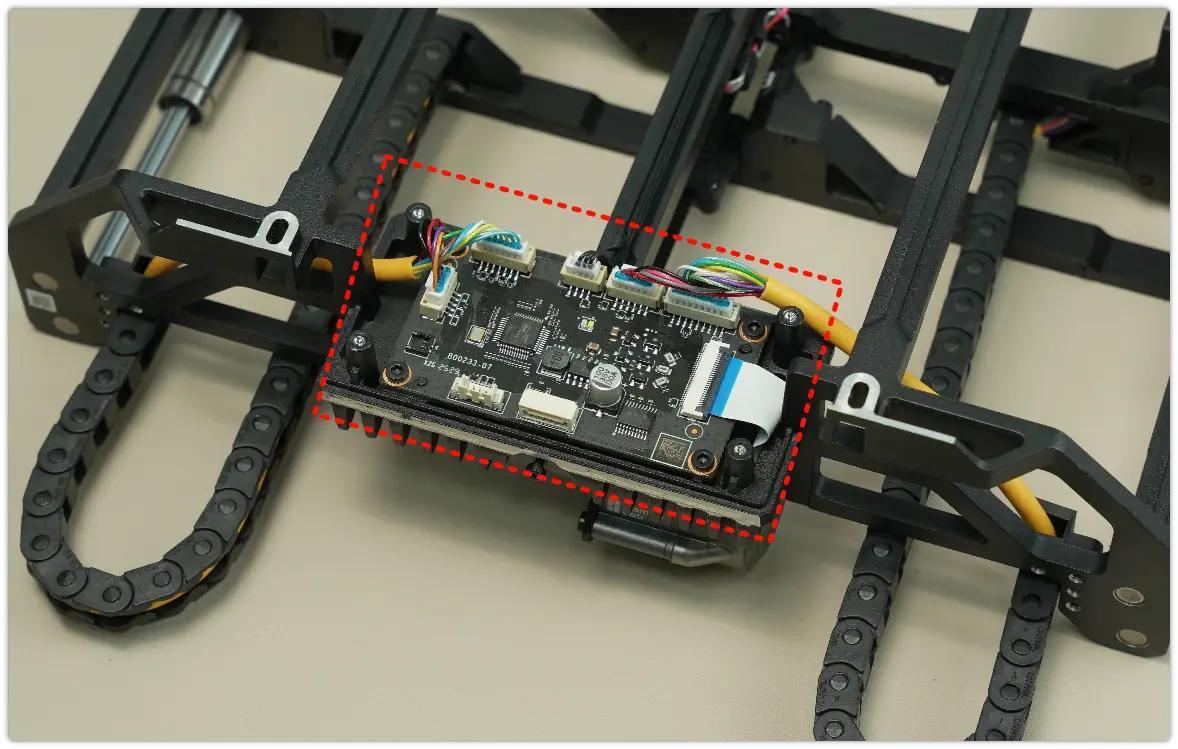

• Fjern Vortek-stativets styrekort: Udskiftningsguide til induktions-hotendens stativstyrekort til H2C

• Fjern Vortek-rammens motor: Udskiftningsguide til induktions-hotendens stativmotor til H2C

Monter den nye Vortek-ramme

1. Monter tilbehøret på den nye Vortek-ramme

Følg wikien, og monter følgende tilbehør på Vortek-vekslersamlingen:

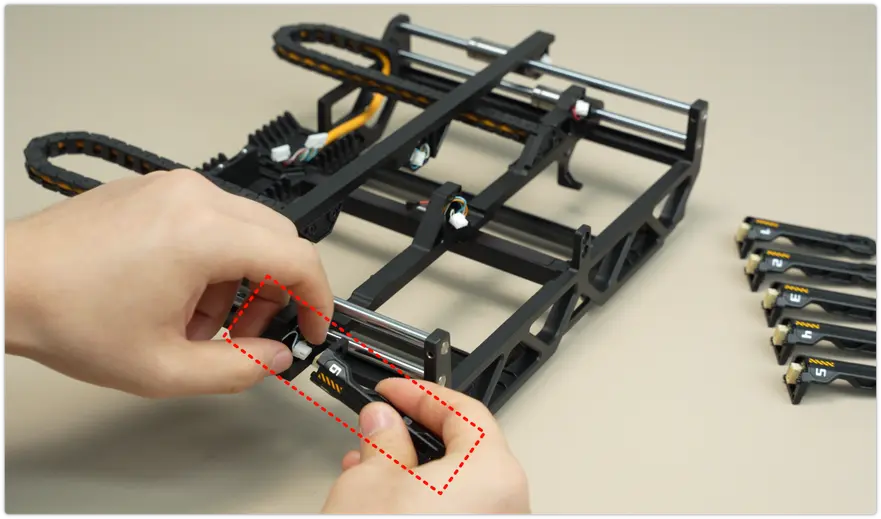

1. Monter Vortek-støttesamlingen: Udskiftningsguide til induktions-hotendens docksamling til H2C

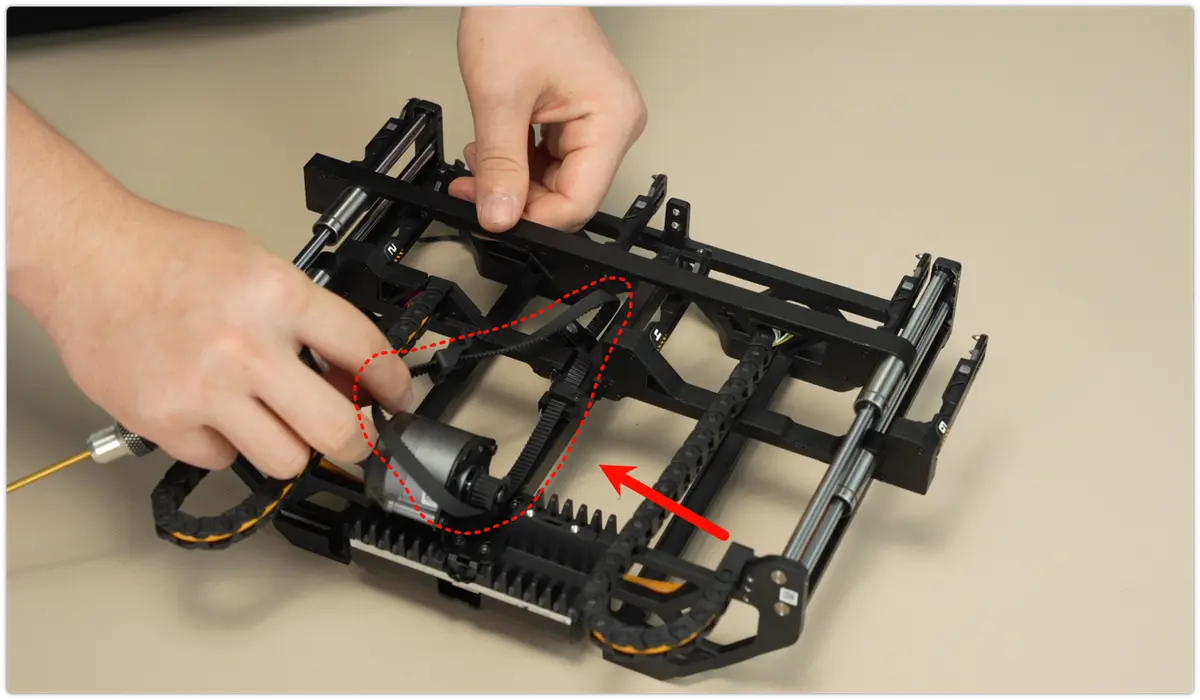

• Monter Vortek-remsamlingen: Udskiftningsguide til induktions-hotendens stativremsamling til H2C

• Monter Vortek-enderammens styrekort: Udskiftningsguide til induktions-hotendens stativstyrekort til H2C

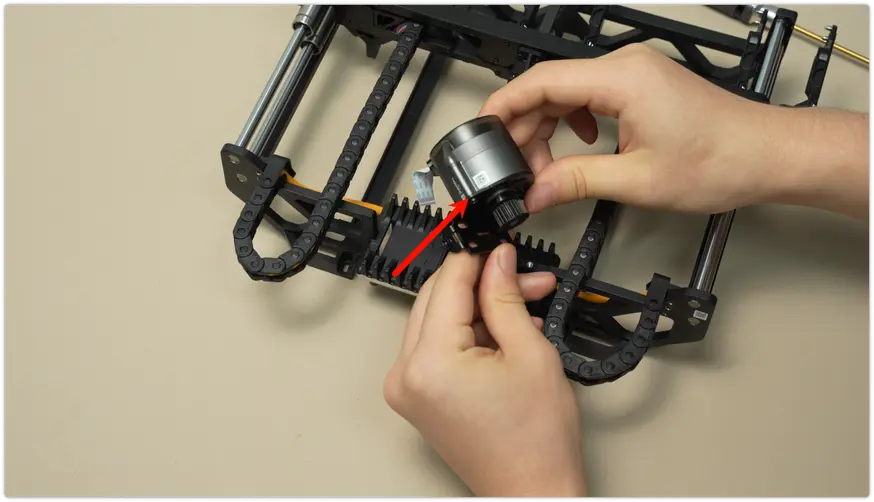

• Monter Vortek-rammens motor: Udskiftningsguide til induktions-hotendens stativmotor til H2C

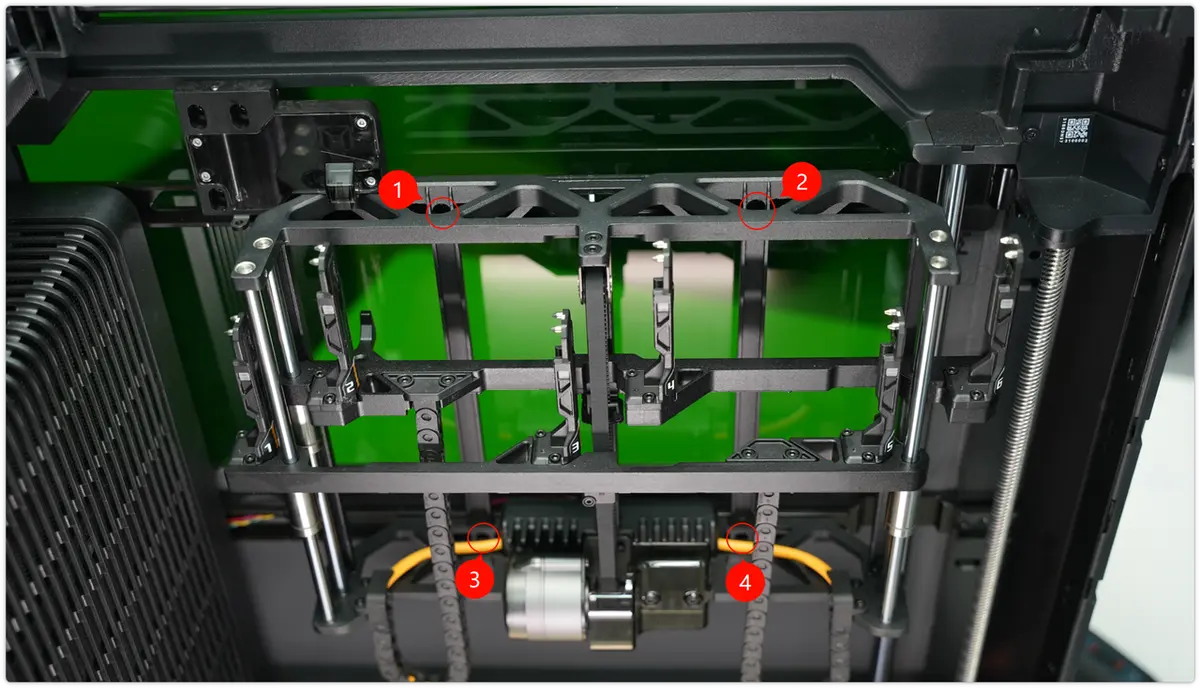

2. Monter induktions-hotendens stativsamling på H2C

Se de detaljerede udskiftningstrin i wikien: Udskiftningsguide til induktions-hotendens stativsamling til H2C

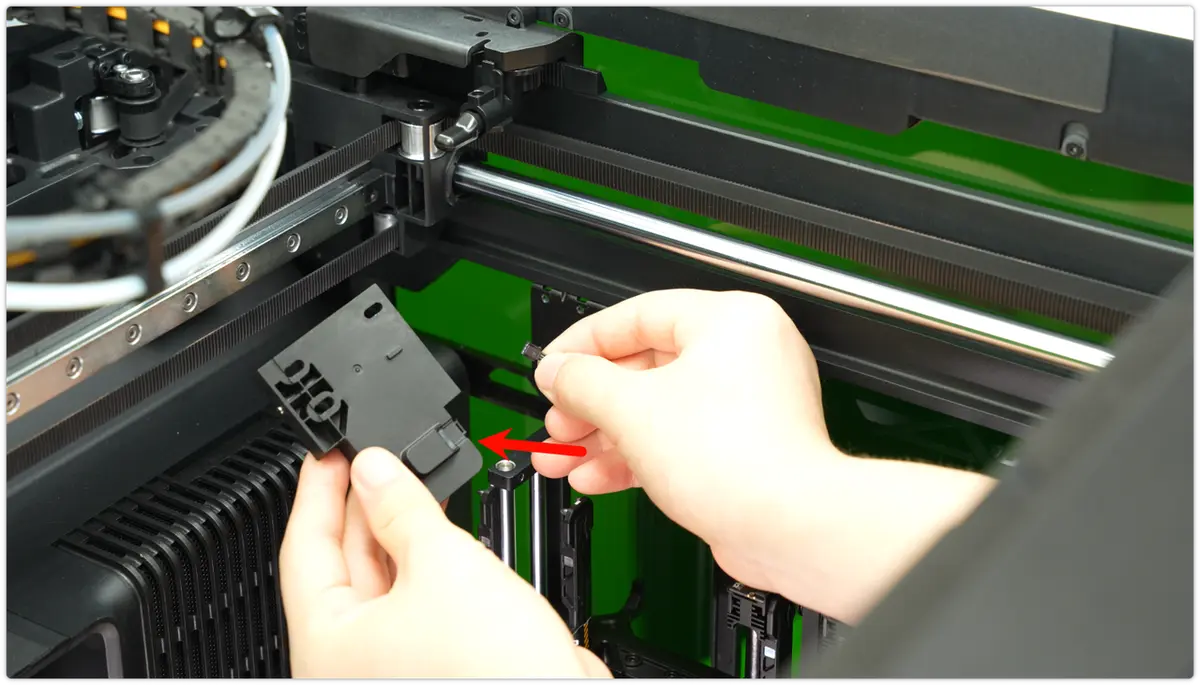

3. Monter Vortek-låseaktuatoren

Spænd ikke skruerne for hårdt, da det kan lægge for stor belastning på kablerne og forårsage kommunikationsfejl.

Se de detaljerede udskiftningstrin i wikien: Udskiftningsguide til induktions-hotendens låseaktuator til H2C

Kalibrering af Vortek-rammesamlingen

Når du har samlet Vortek-rammen igen, skal du udføre en kalibrering for at sikre driftspræcisionen. Følg trinene nedenfor:

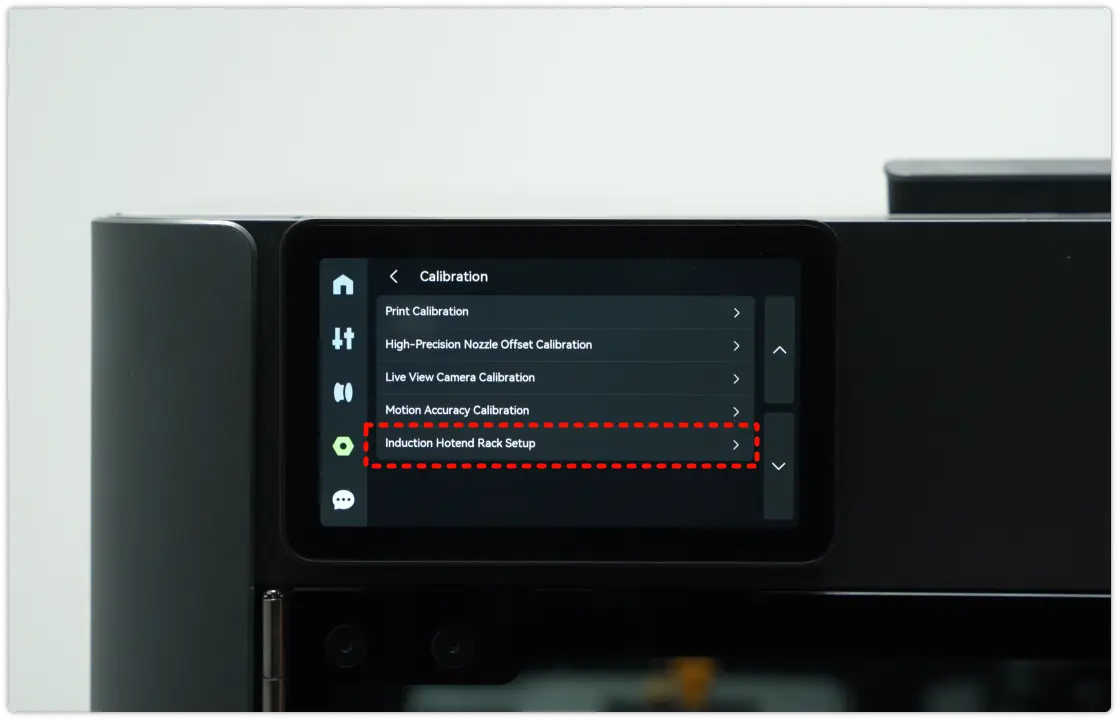

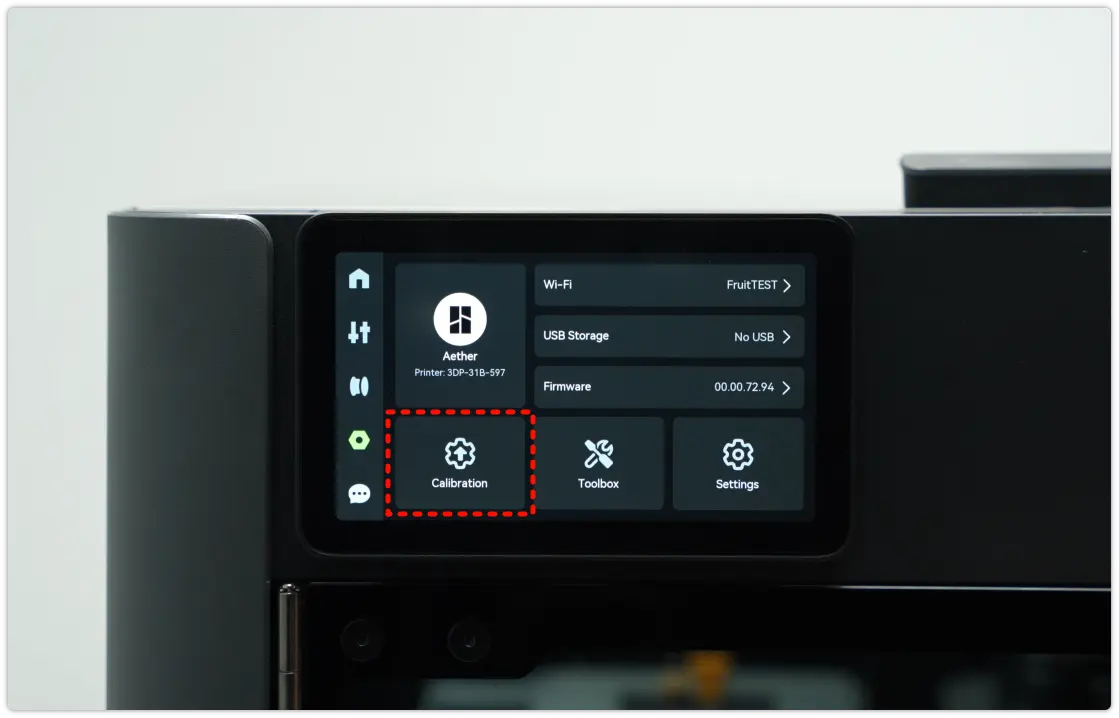

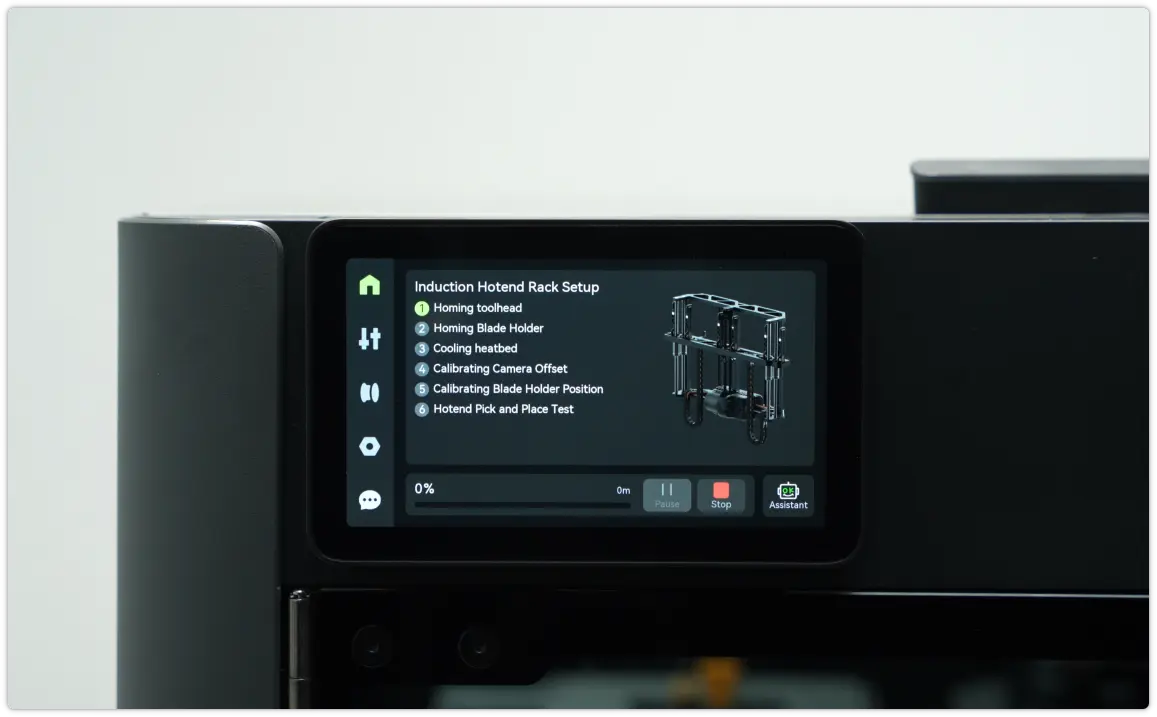

1. Tryk på indstillingsknappen i venstre sidebjælke på printerens skærm. Gå ind i "kalibrering", og vælg "Initialisering af induktions-hotendens rammesamling".

2. Tryk på "Start", hvorefter Vortek-veksleren automatisk udfører den standardiserede initialiseringsproces.

Vejledning til fejlsøgning: Hvis der opstår en fejl eller en mislykket udførelse under initialiseringen, er det meget sandsynligt, at monteringsafvigelsen på induktions-hotendens rammesamling overstiger det tilladte interval. Se kalibreringsguide til manuel positionering af Vortek-hotends til H2C for at kalibrere den manuelle position igen. Når det er gjort, kan du prøve initialiseringen igen.

Kontrol af funktionen

Tilslut strømmen, og tænd printeren for at kontrollere, om Vortek-hotends kan skiftes uden problemer.
