Udskiftning af Vortek hotend rack-remsamlingen til H2C

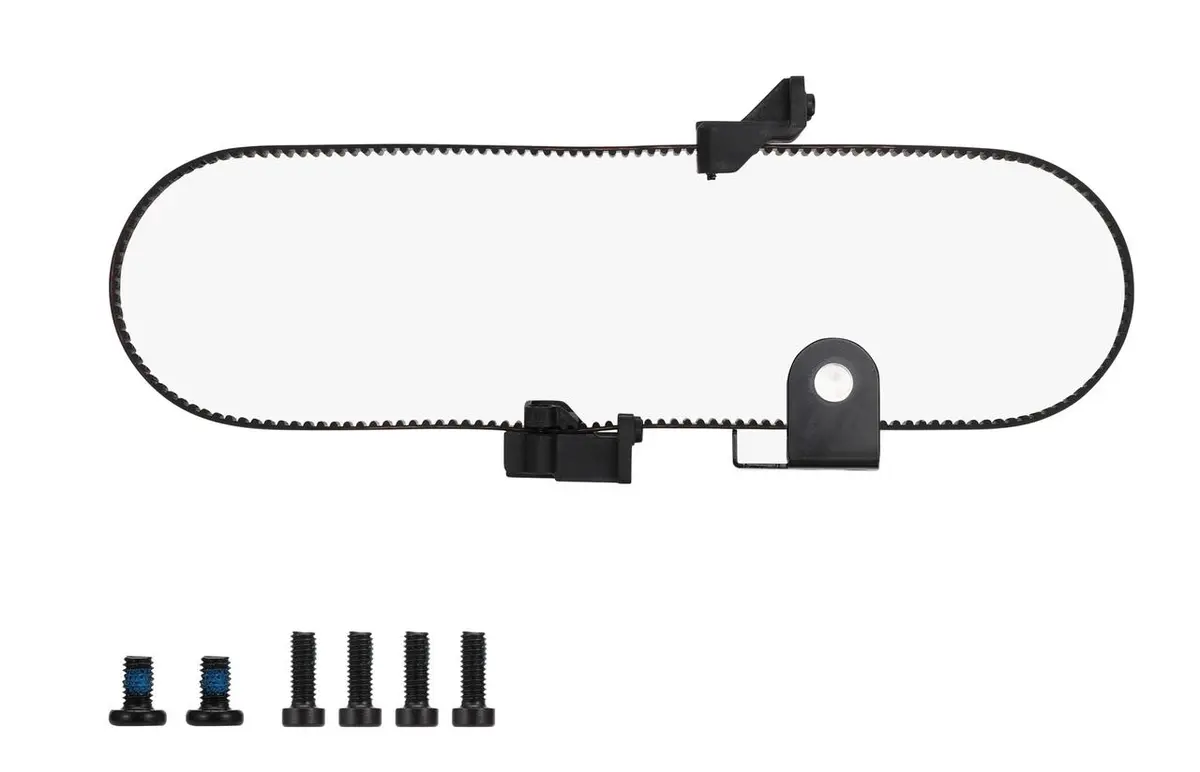

Vortek hotend rack-remsamling

Induction hotend rack-remsamlingen er kraftoverføringens kerne i Vortek-systemet. Den omsætter den rotationsbevægelse, som 3513 induction hotend rack-motoren skaber, til præcis lineær løftebevægelse af induction hotend-racket.

Hvornår skal du bruge denne guide

• Remmen er beskadiget eller knækket
• Bambus tekniske support har anbefalet udskiftning

Nødvendigt værktøj og materialer

• H1.5 skruetrækker
• H2.0 skruetrækker

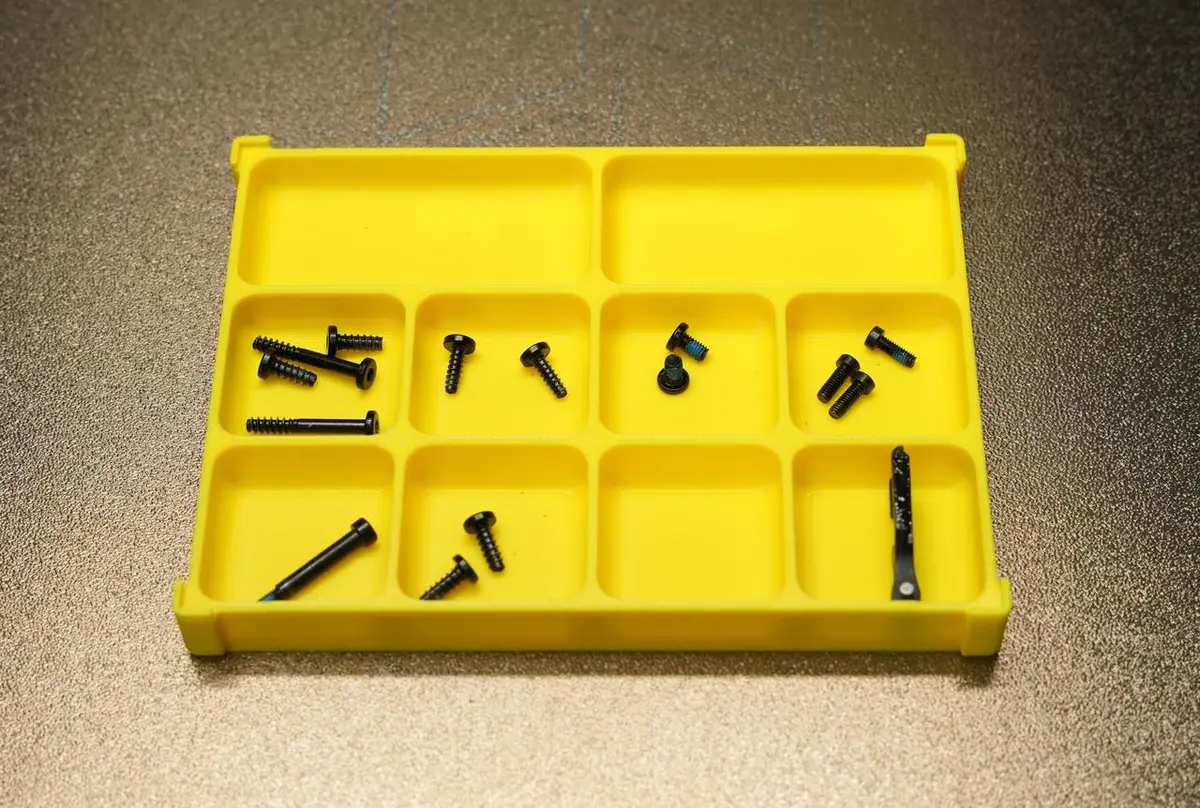

Denne udskiftning indeholder mange skruer. For at undgå at miste eller forveksle dem anbefales det, at du på forhånd klargør en skrueboks til sortering og nem håndtering.

Sikkerhedsadvarsel

Det er afgørende, at du slukker printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og toolhead-ledninger. Hvis du arbejder med printeren tændt, kan det give kortslutning, som fører til elektronisk skade og sikkerhedsrisici.
Under vedligeholdelse eller fejlfinding kan du have brug for at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, som kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.
Derfor er det afgørende, at du slukker printeren og afbryder den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skade på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har bekymringer eller spørgsmål til denne guide, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Videoguide

Afmontering af den gamle induction hotend rack-remsamling

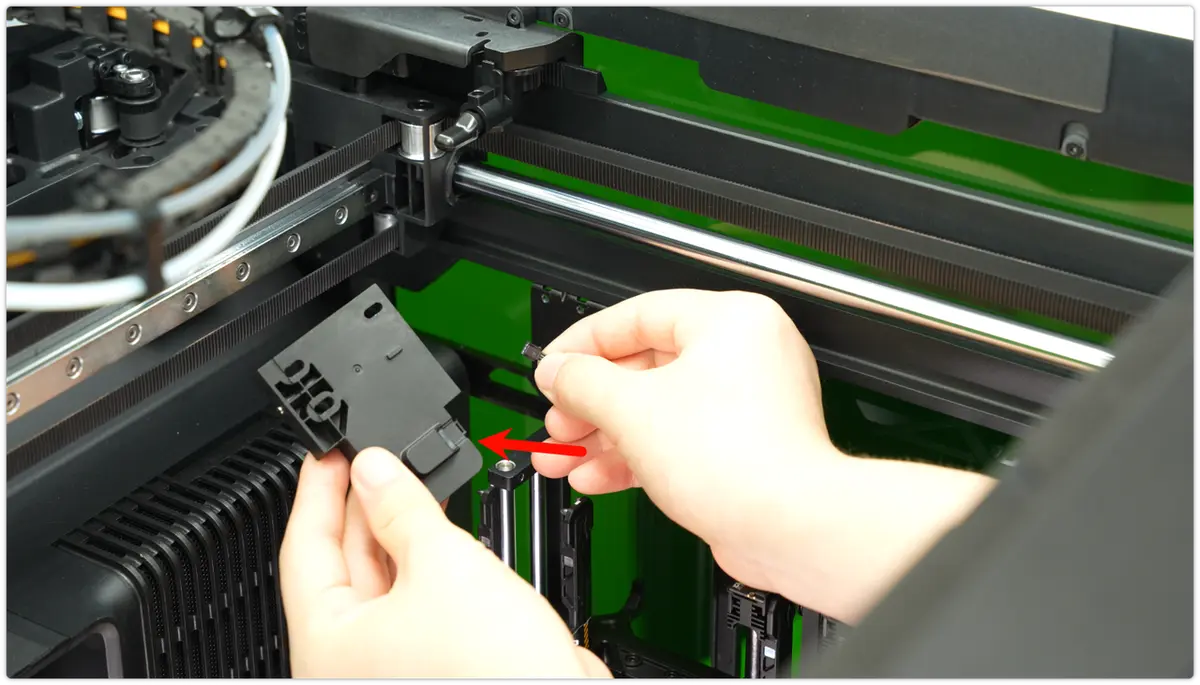

Trin 1: Afmonter induction hotend-låseaktuatoren

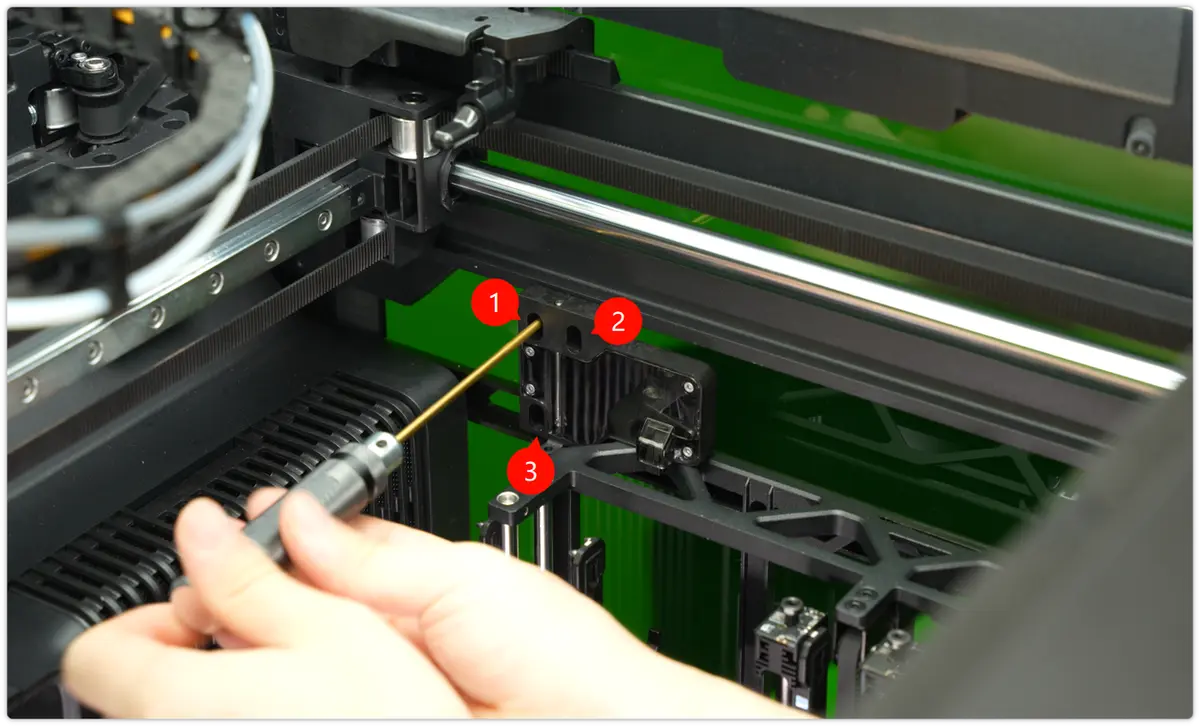

Afbryd kablet til induction hotend rack-remsamlingen, og brug derefter en 2.0 mm skruetrækker til at fjerne de tre fastgørelsesskruer og tage samlingen af.

Du finder de detaljerede udskiftningstrin i wikien: Udskiftning af induction hotend-låseaktuatoren.

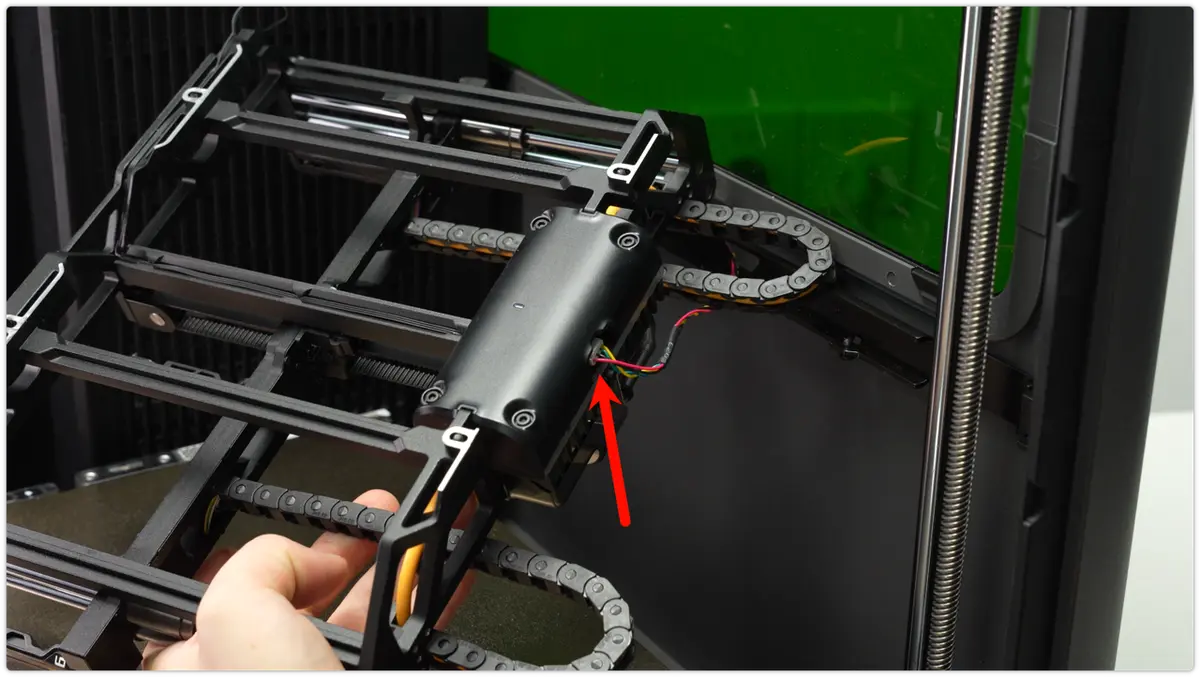

Trin 2: Afmonter induction hotend rack-samlingen

Du finder de detaljerede udskiftningstrin i wikien: Guide til udskiftning af induction hotend rack-samlingen.

Trin 3: Afmonter beskyttelsesdækslet til induction hotend-motoren

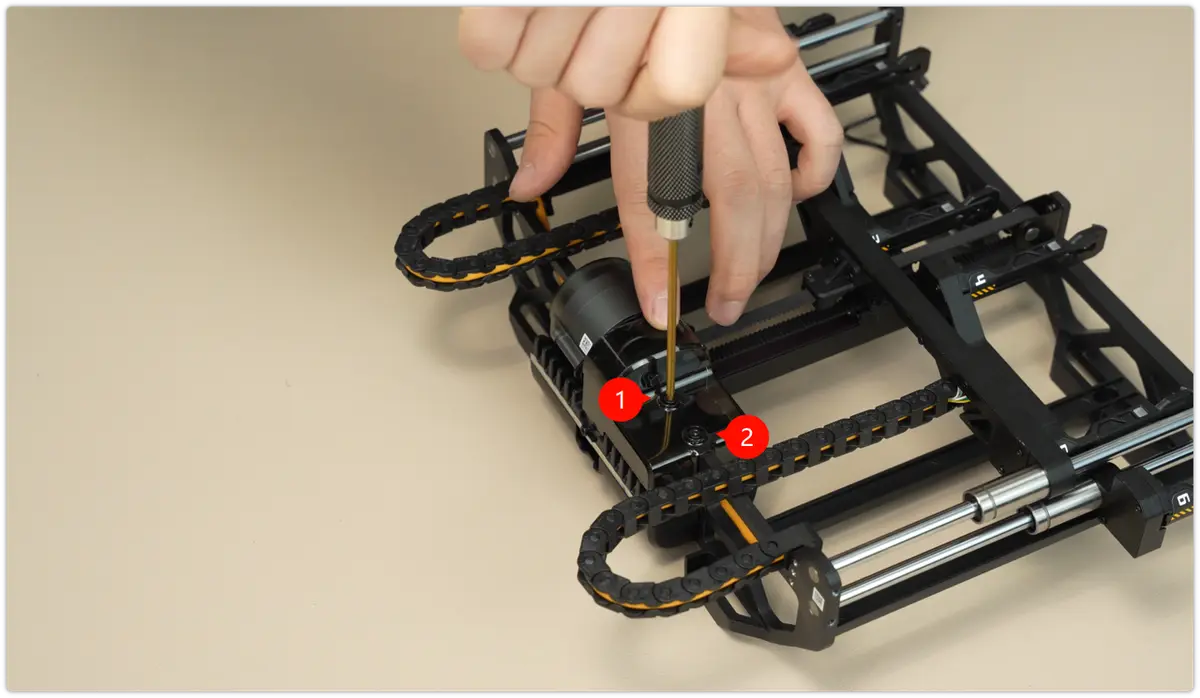

Brug en 2.0 mm skruetrækker til at fjerne de to skruer, og tag derefter beskyttelsesdækslet af induction hotend-beslagets motor.

Trin 4: Afmonter induction hotend rack-remsamlingen

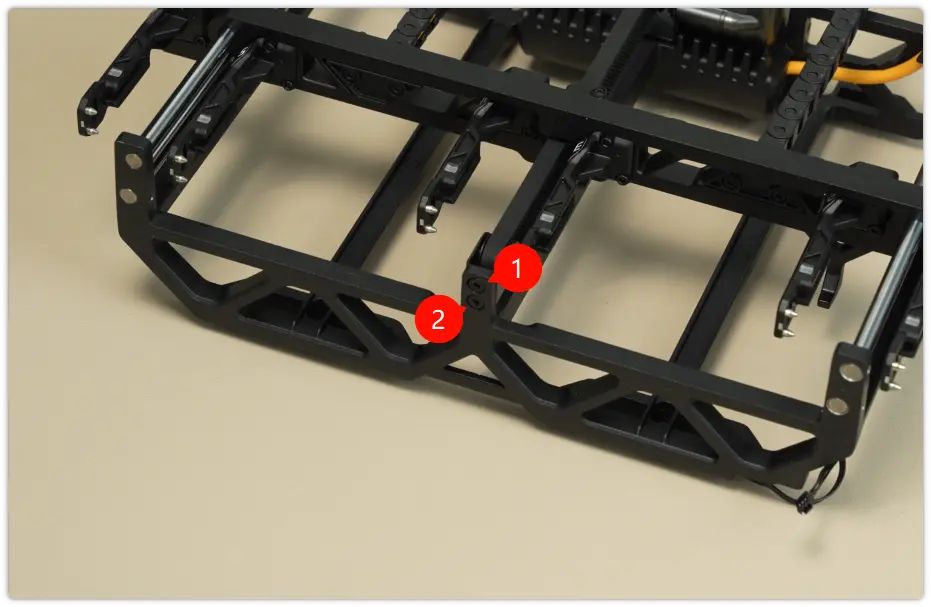

Brug en H2.0 skruetrækker til at løsne de to skruer øverst på remsamlingen.

Brug en 1.5 mm skruetrækker til at fjerne skruerne fra de to løfte- og fastgørelsesblokke på induction hotend-beslaget.

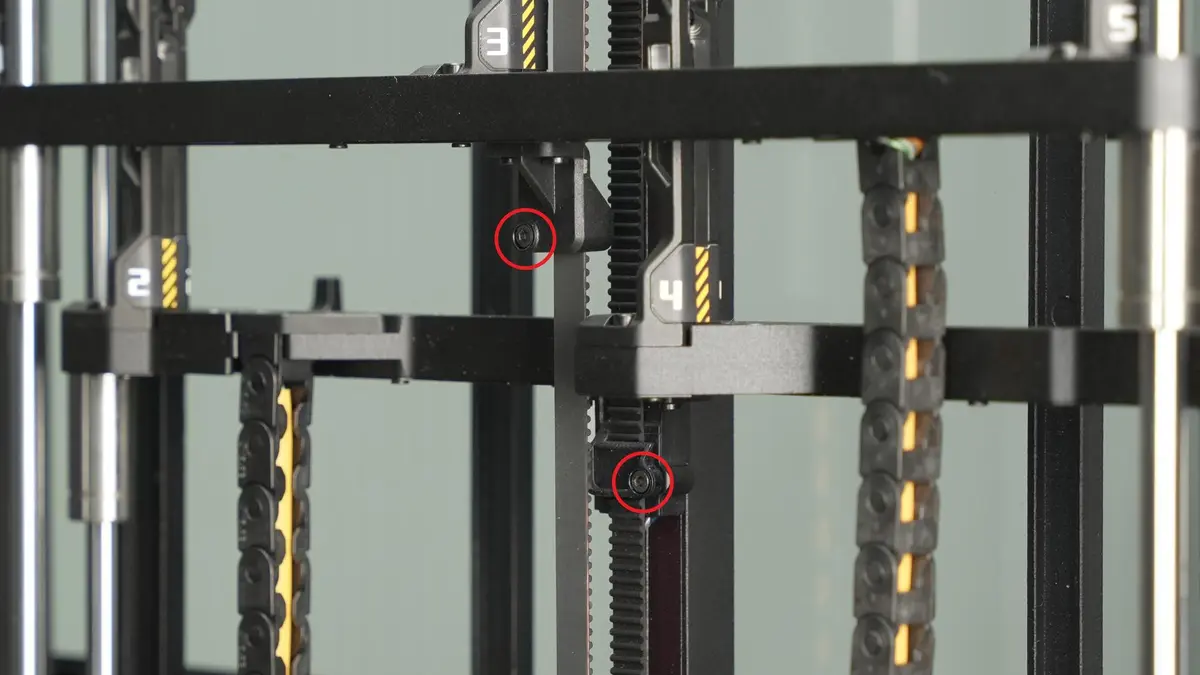

Bemærk: Pas på ikke at fjerne remmens fastgørelsesskruer, da det gør genmonteringen betydeligt sværere.

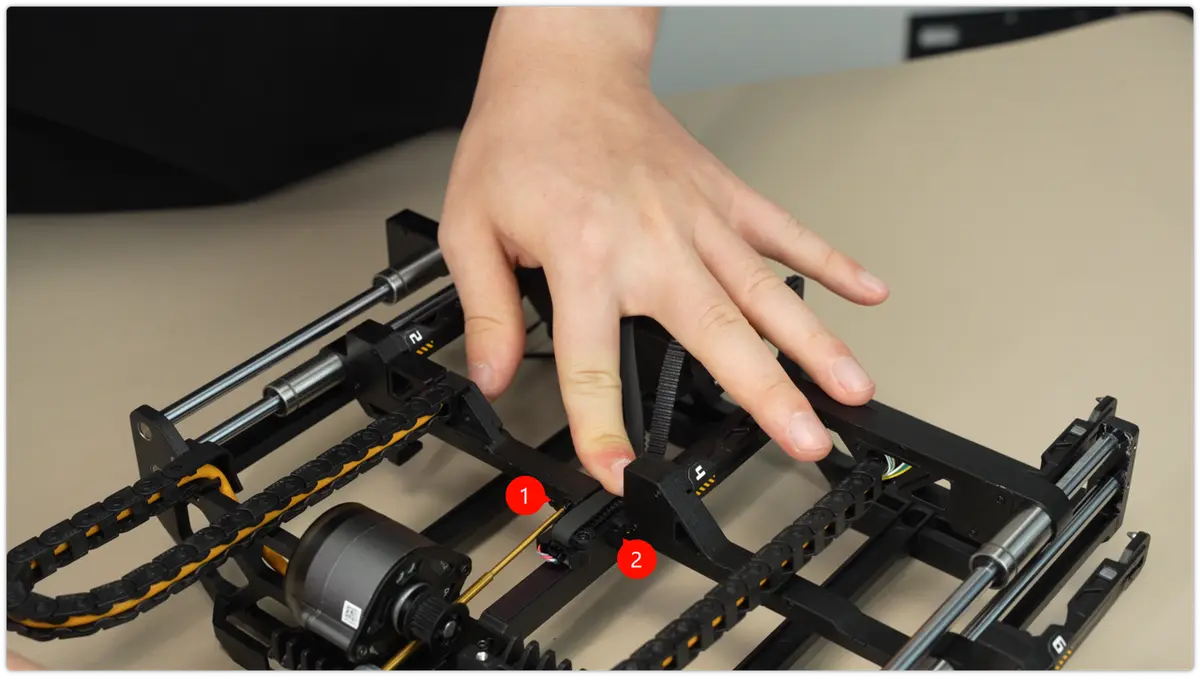

Brug derefter en 1.5 mm skruetrækker til at fjerne skruerne og tage løfte- og fastgørelsesblokkene af for værktøjsholder 2, 4 og 6.

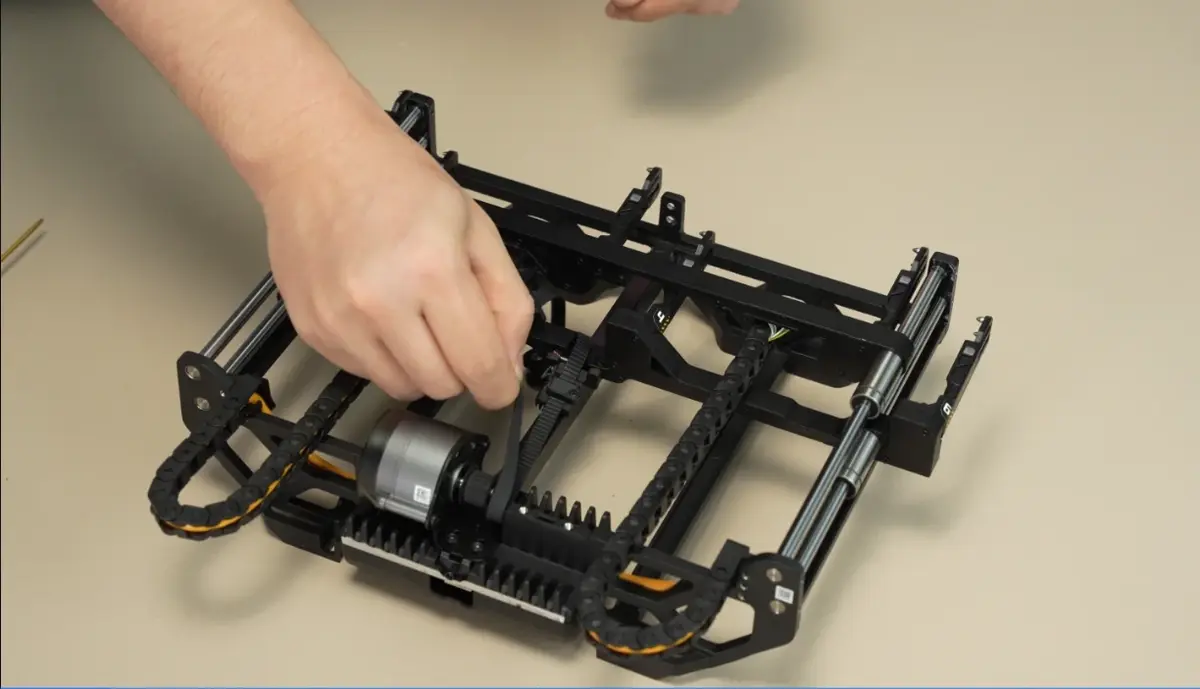

Tag kabelstikket ud, fjern kablet fra kabelbakken, og tag løftefastgørelsesblokken af.

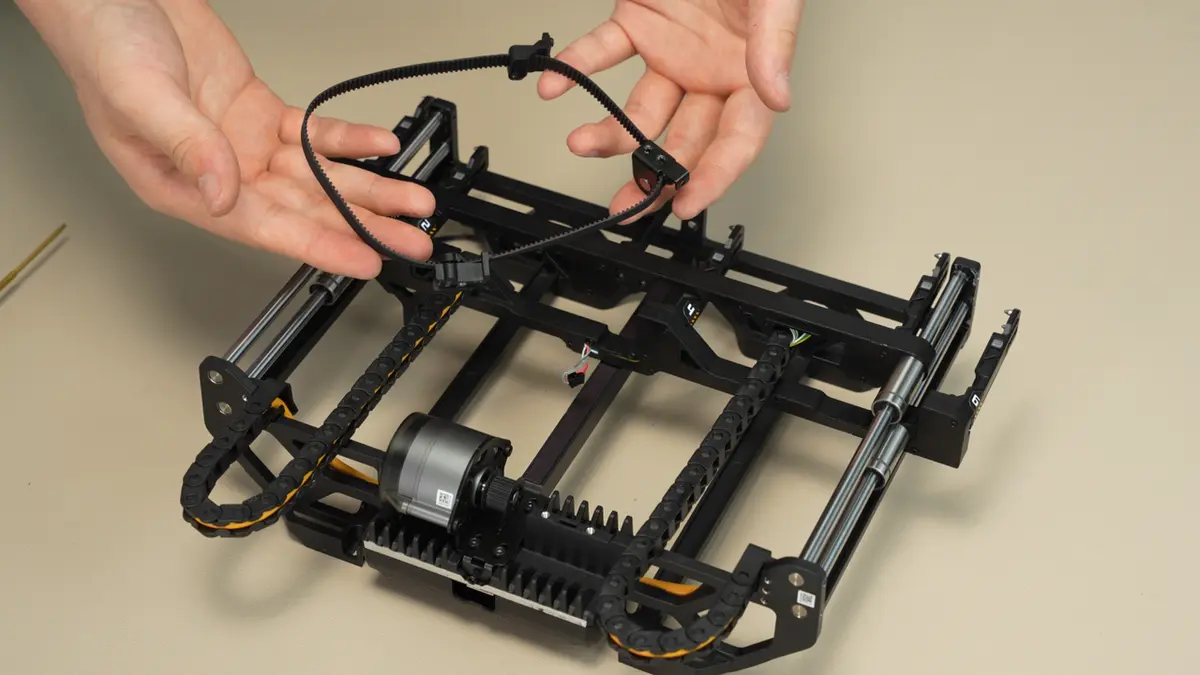

Tag induction hotend rack-remsamlingen af motorens tandremsskive.

Montering af en ny induction hotend rack-remsamling

Trin 1: Monter induction hotend rack-remsamlingen

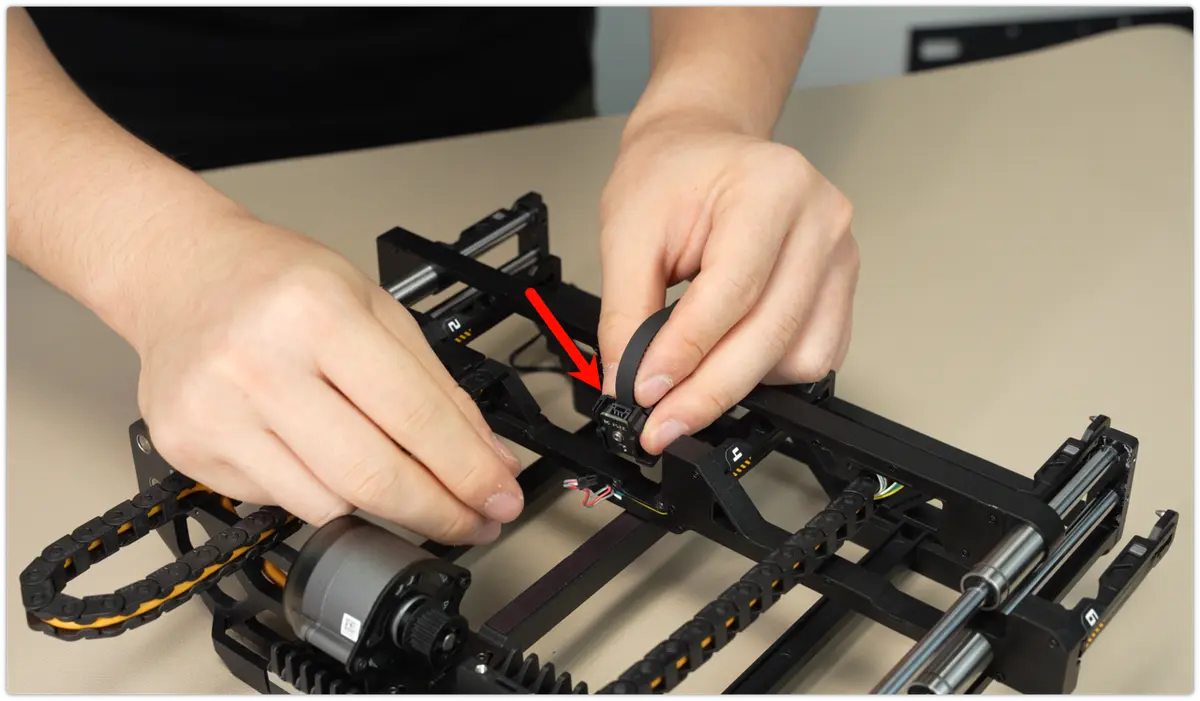

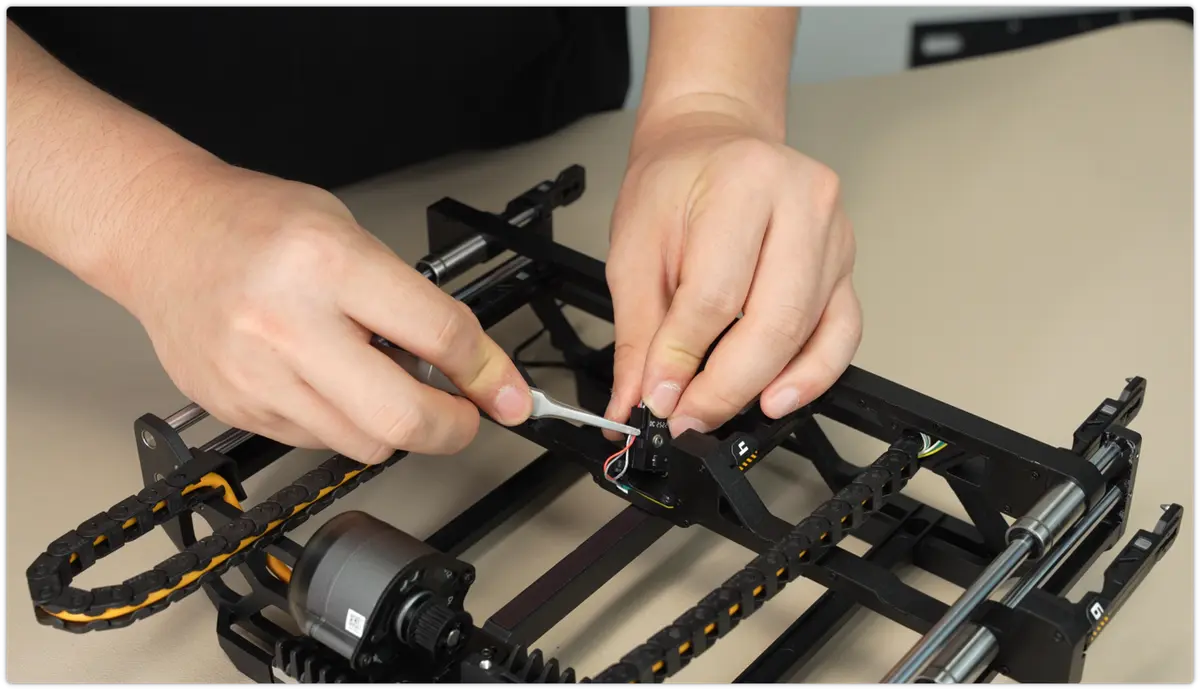

Monter Hall-pladerne på løfteblokkene for værktøjsholder 2, 4 og 6, og før ledningerne gennem kabelbakken.

Spænd skruerne med en H1.5 skruetrækker.

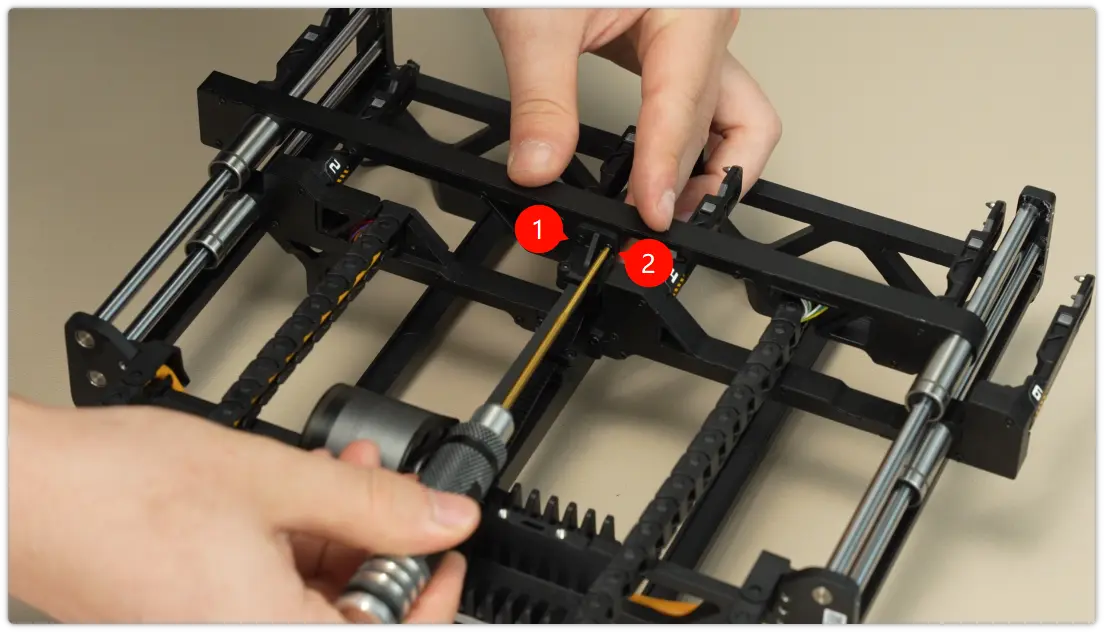

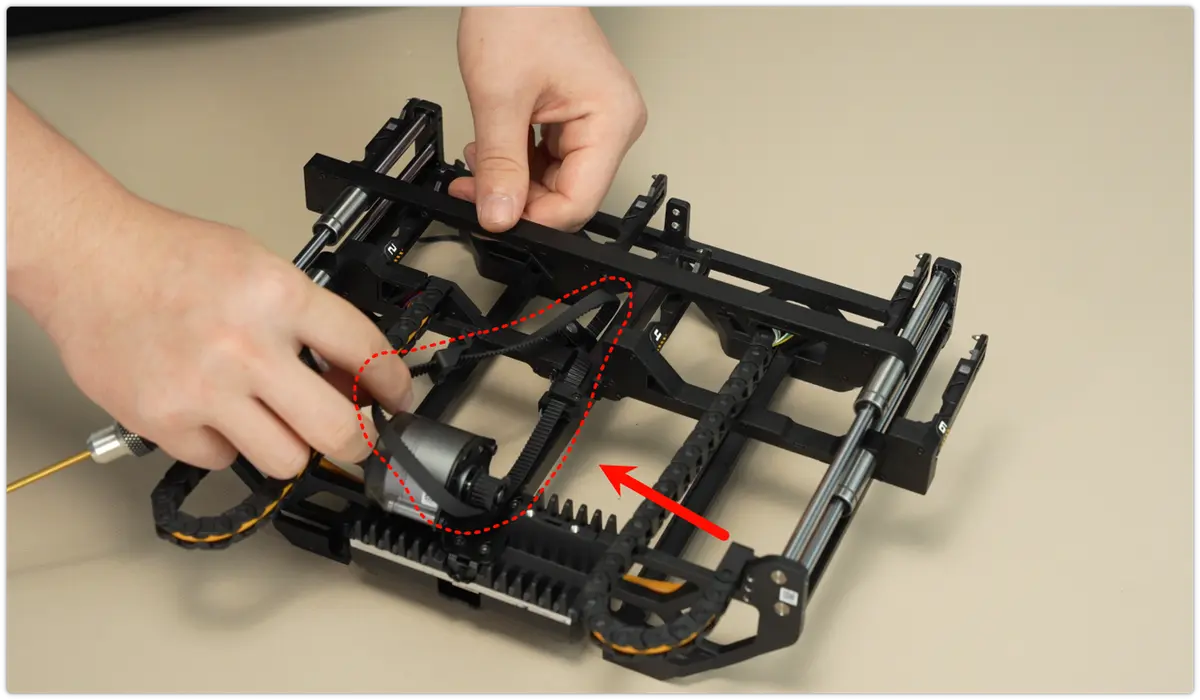

Monter remmen på motorens tandremsskive, og brug en H1.5 skruetrækker til at spænde skruerne på begge monteringsblokke.

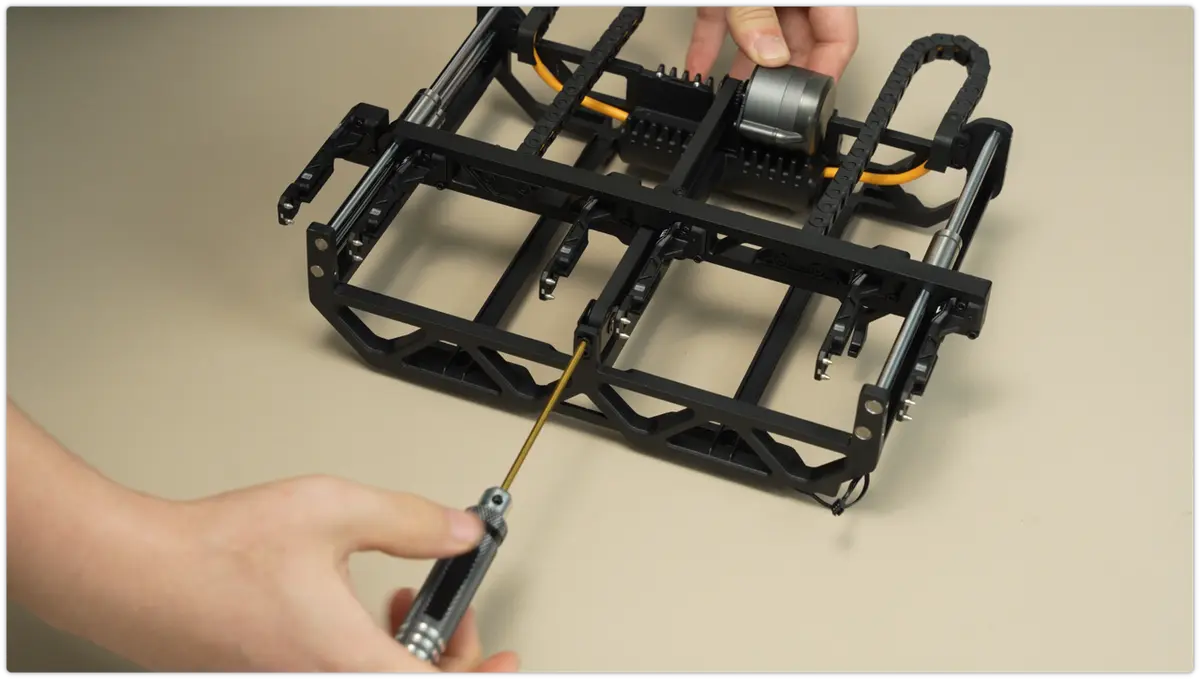

Brug en H2.0 skruetrækker til at spænde de to skruer øverst på remsamlingen.

Trin 2: Remspænding

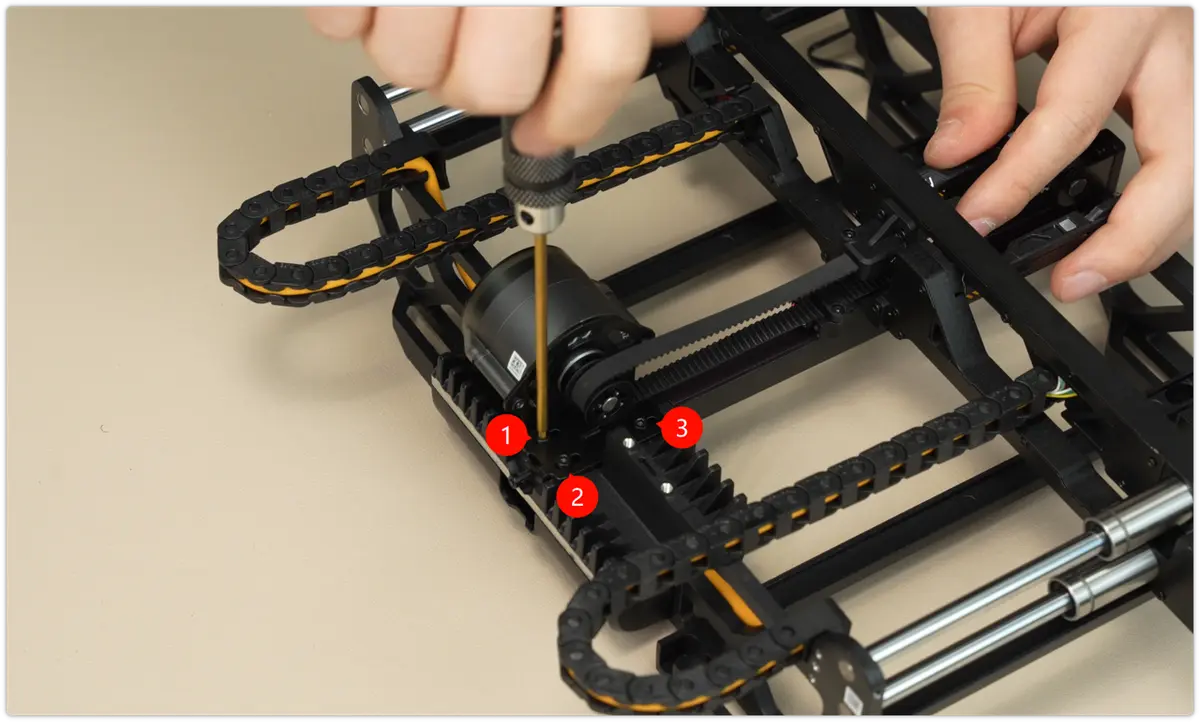

Løsn først de tre motorfastgørelsesskruer (fjern dem ikke helt), så motoren kan bevæge sig en smule.

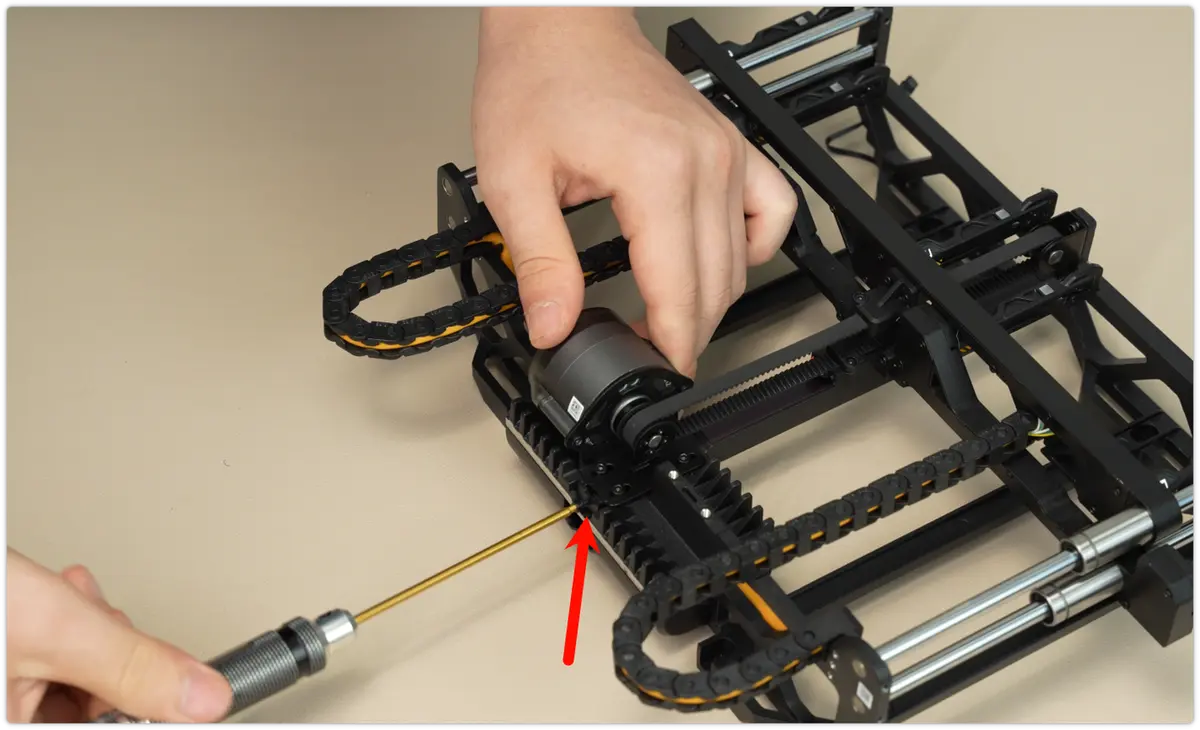

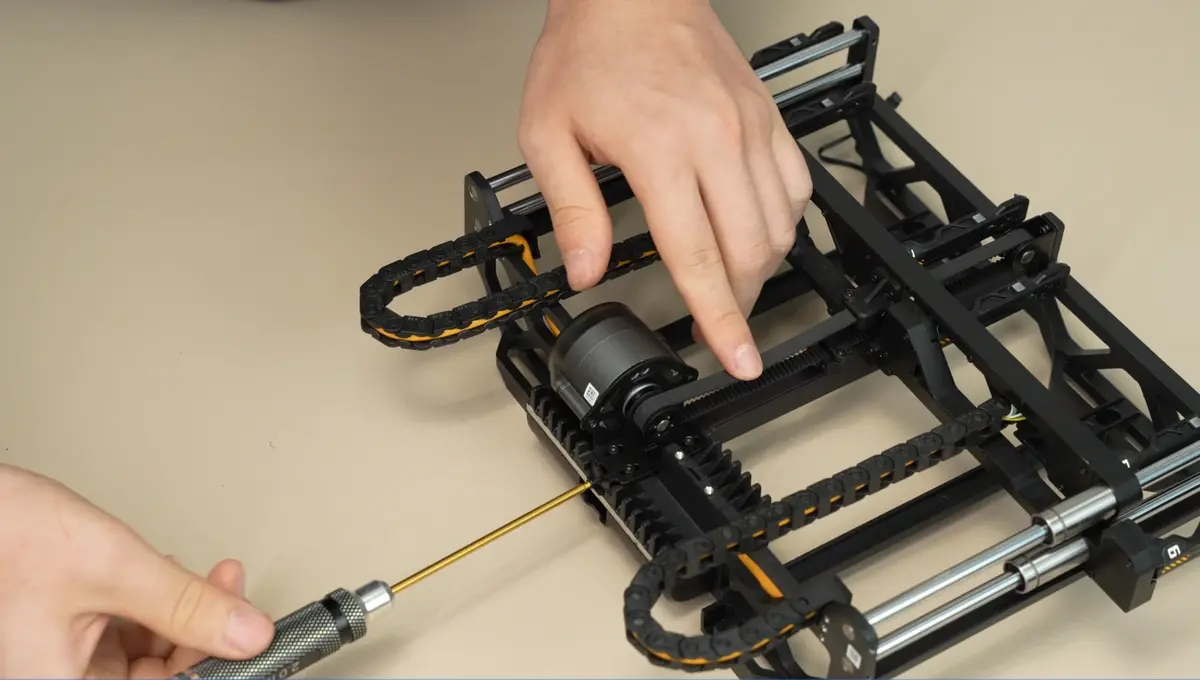

Juster derefter spændeskruen. Når du spænder eller løsner skruen, ændres remspændingen. Du kan kontrollere remspændingen ved at mærke den med fingrene.

Når du har justeret spændingen, spænder du de tre motorskruer igen for at afslutte remspændingen.

Trin 3: Monter beskyttelsesdækslet til induction hotend rack-motoren

Spænd de to skruer med en 2.0 mm skruetrækker, og monter derefter beskyttelsesdækslet til induction hotend rack-motoren.

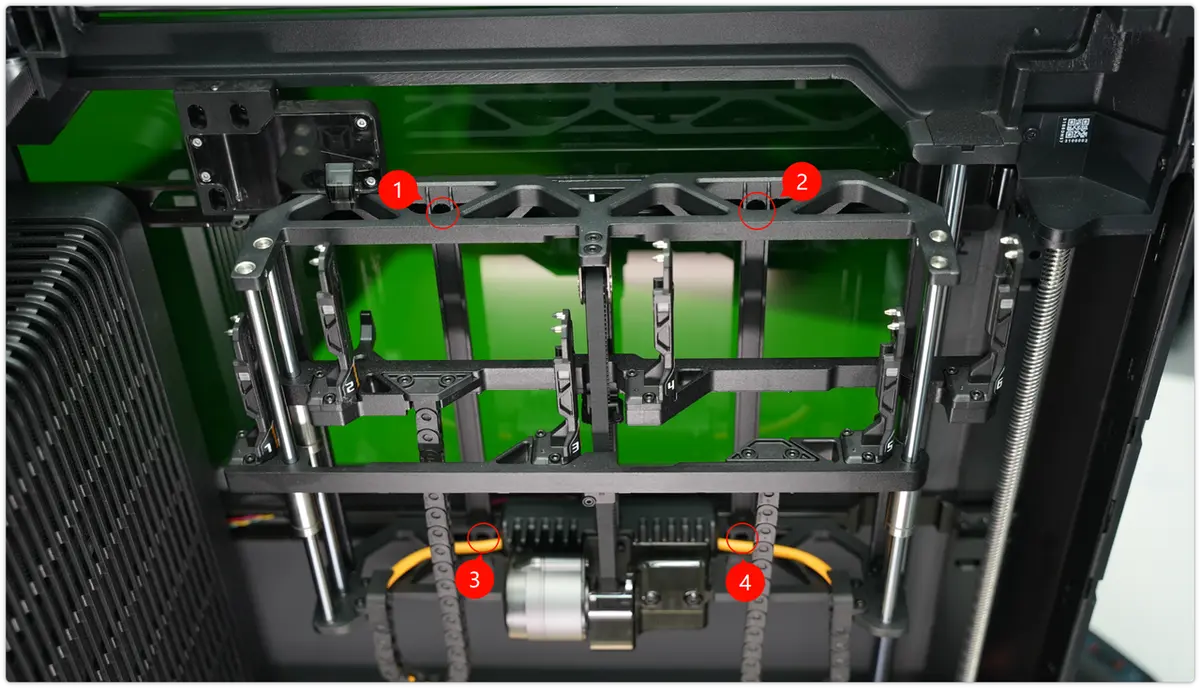

Trin 4: Monter induction hotend rack-samlingen

Du finder de detaljerede udskiftningstrin i wikien: Guide til udskiftning af induction hotend rack-samlingen.

Trin 5: Monter induction hotend-låseaktuatoren

Når du spænder skruerne, skal du undgå de tilsluttede kabler, så for stort tryk ikke påvirker kommunikationen.

Du finder de detaljerede udskiftningstrin i wikien: Guide til udskiftning af induction hotend-låseaktuatoren.

Kalibrering af induction hotend rack-samlingen

Når du har genmonteret hotend-samlingen, skal du udføre kalibreringen med det samme for at sikre printnøjagtigheden. Følg trinene nedenfor:

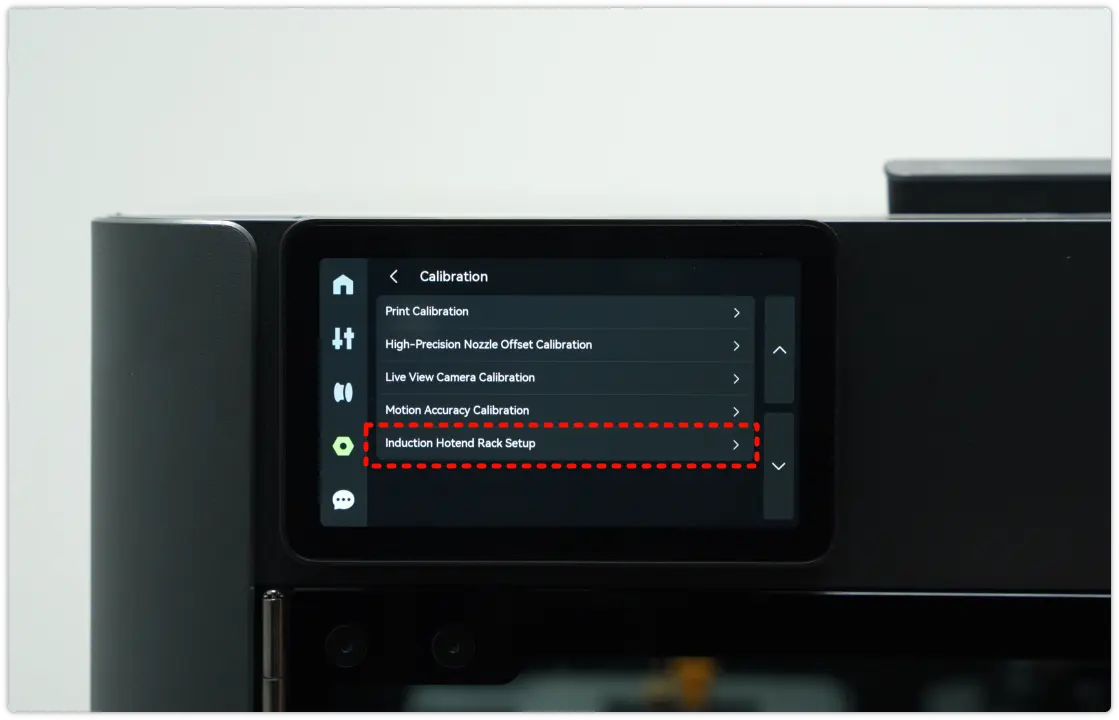

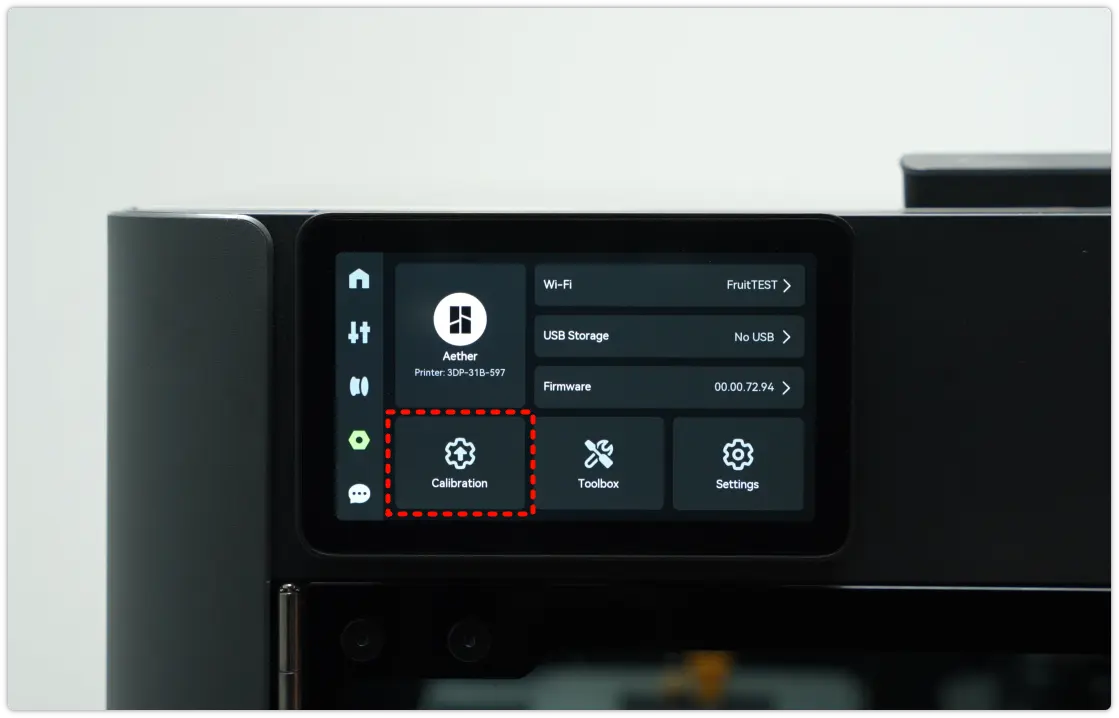

1. På printerens skærm trykker du på Indstillinger i venstre sidebjælke → åbn menuen "Kalibrering", og vælg "Induction Hotend Rack Setup".

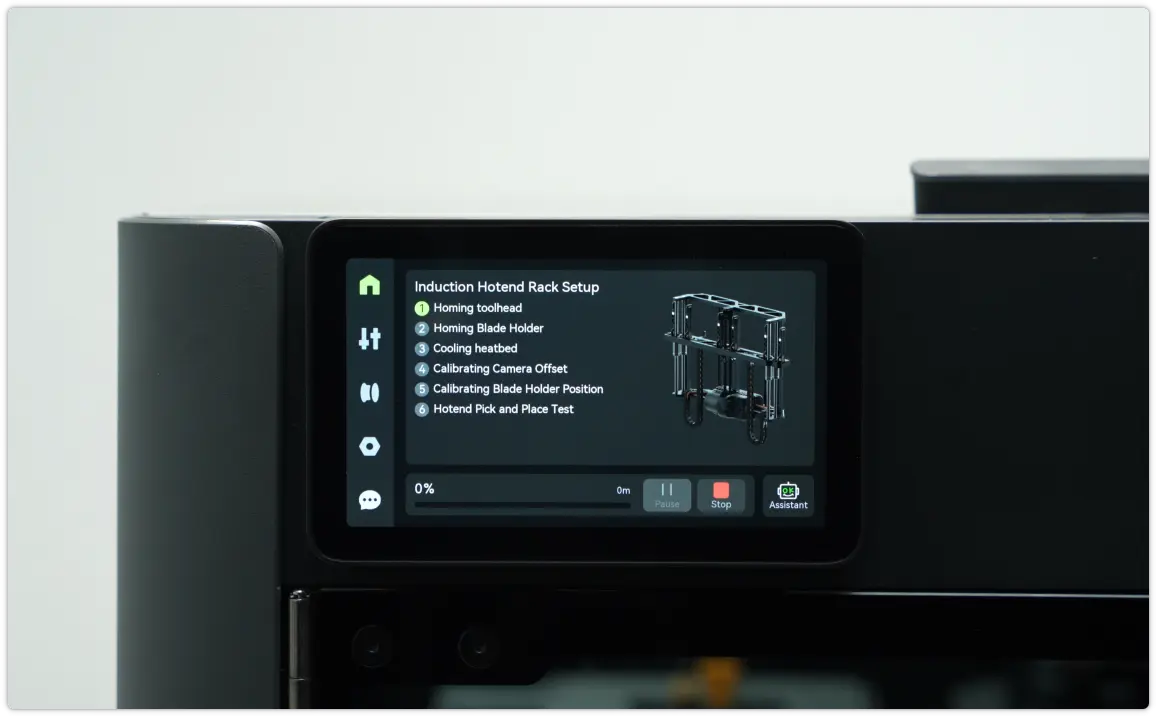

2. Klik på Start, hvorefter induction hotend rack setup automatisk kører den forindstillede initialiseringsproces.

Fejlfinding: Hvis der opstår en fejl under initialiseringen, skyldes det sandsynligvis, at monteringsafvigelsen på induction hotend rack-samlingen overstiger den tilladte tolerance. Se H2C guide til manuel positionskalibrering af induction hotend-racket" for at genkalibrere den manuelle position. Når det er gjort, kan du prøve kalibreringen igen.

Kontrol af funktion

Tilslut strømforsyningen og tænd printeren for at kontrollere, at induction hotend kan samles op og placeres korrekt, og at dens information kan aflæses normalt.
