Udskiftning af TH board til H2C

Vigtig påmindelse

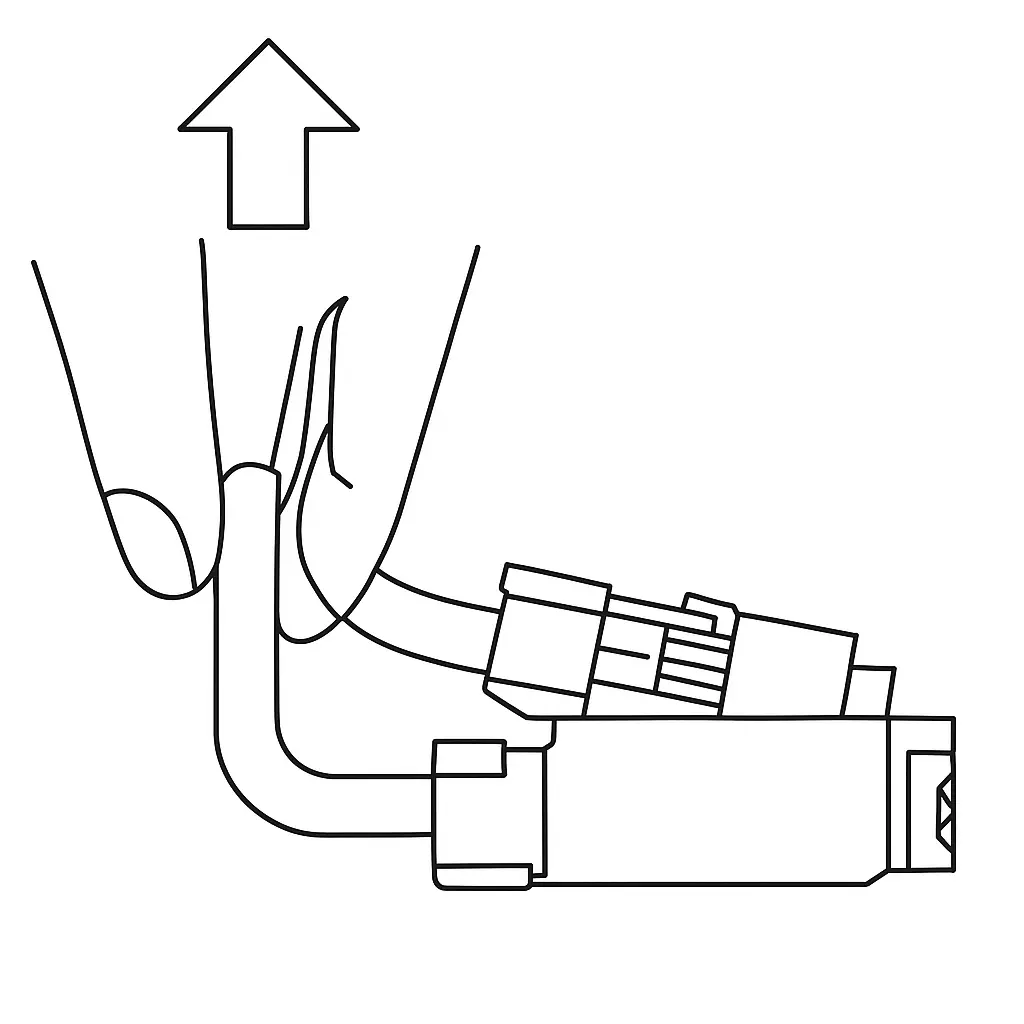

H2C TH board bruger et lille stik-design til ventilator- og hvirvelstrømssensor-stikkene. Når du skal fjerne stikket, så hold fast i dets base og løft det vinkelret op fra PCB-overfladen. Brug ikke vandret kraft, da det kan beskadige stikket.

Ekstruder-interfaceprint / TH board / FPC-kabel

Denne guide indeholder instruktioner til udskiftning af ekstruder-interfaceprintet, TH board og FPC-kablet (alle i samme wiki), så du kan udskifte de relevante dele efter behov. Hvis du f.eks. kun skal udskifte FPC-kablet, kan du springe de efterfølgende trin for udskiftning af TH board over.

TH board og ekstruder-interfaceprintet er monteret på bagsiden af toolhead og forbundet via et FPC-kabel. Detaljer om TH board, ekstruder-interfaceprintet og deres tilbehør er som følger:

Tilbehøret til ekstruder-interfaceprintet er som følger:

• Ekstruder-interfaceprint * 1
• FPC-kabel * 1
• TH board * 1
• BT2.6x8 skruer - til fastgørelse af TH board * 4
• M1.6x4 skruer - til fastgørelse af ekstruder-interfaceprintet * 2

Nødvendigt værktøj og materialer

Nyt TH board/FPC-kabel/ekstruder-interfaceprint (vælg de relevante reservedele efter dit faktiske behov).

• H2.0 unbrakonøgle
• H1.5 unbrakonøgle

Afmontering af ekstruder-interfaceprint/TH board/FPC-kabel

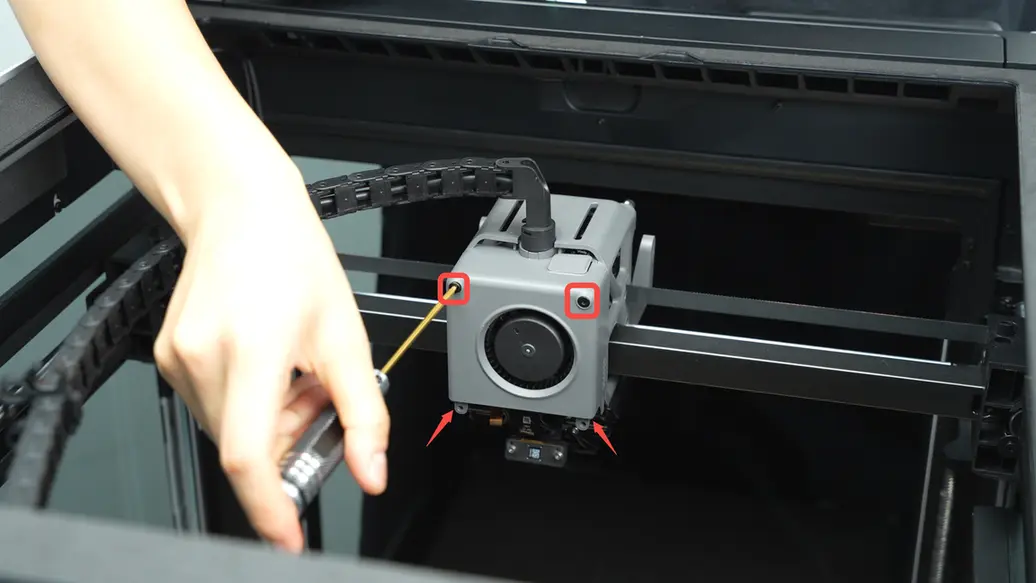

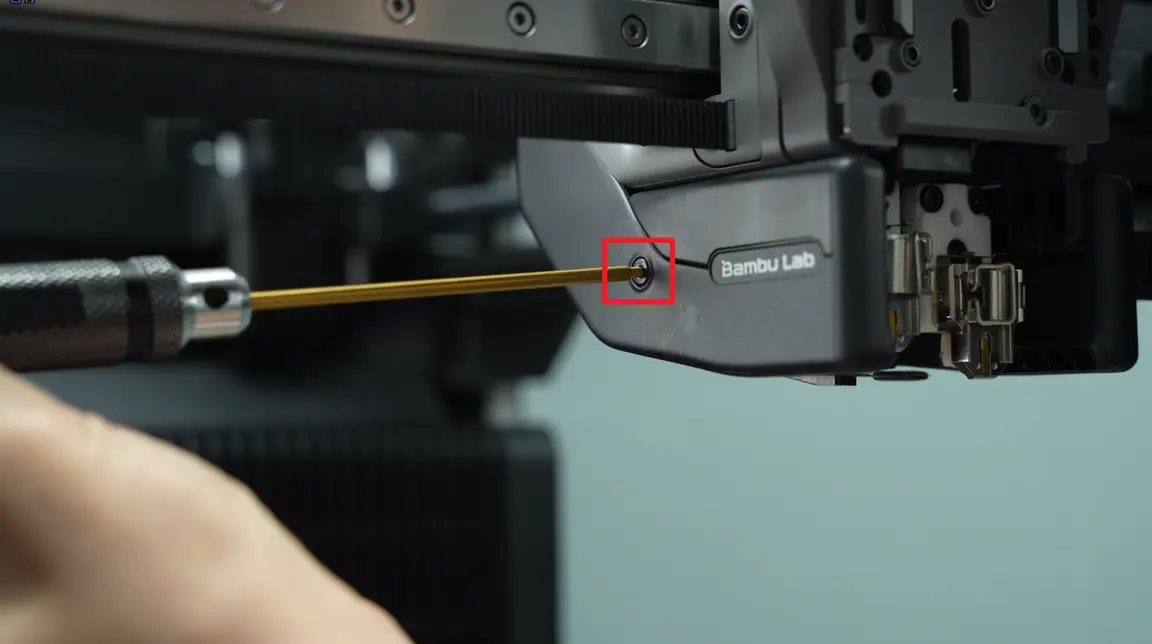

Trin 1: Fjern køleluftkanalen og ventilatorkomponenterne

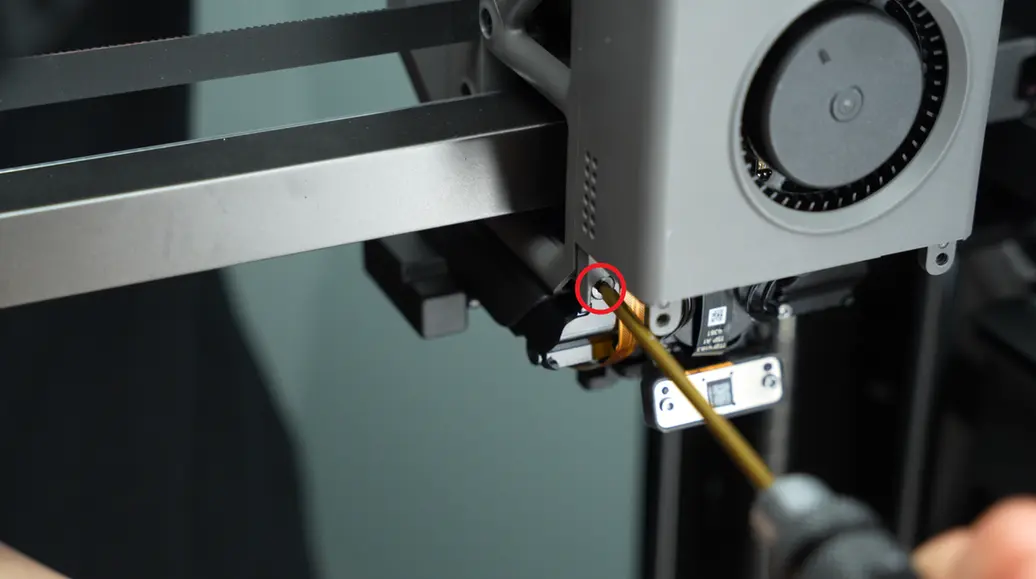

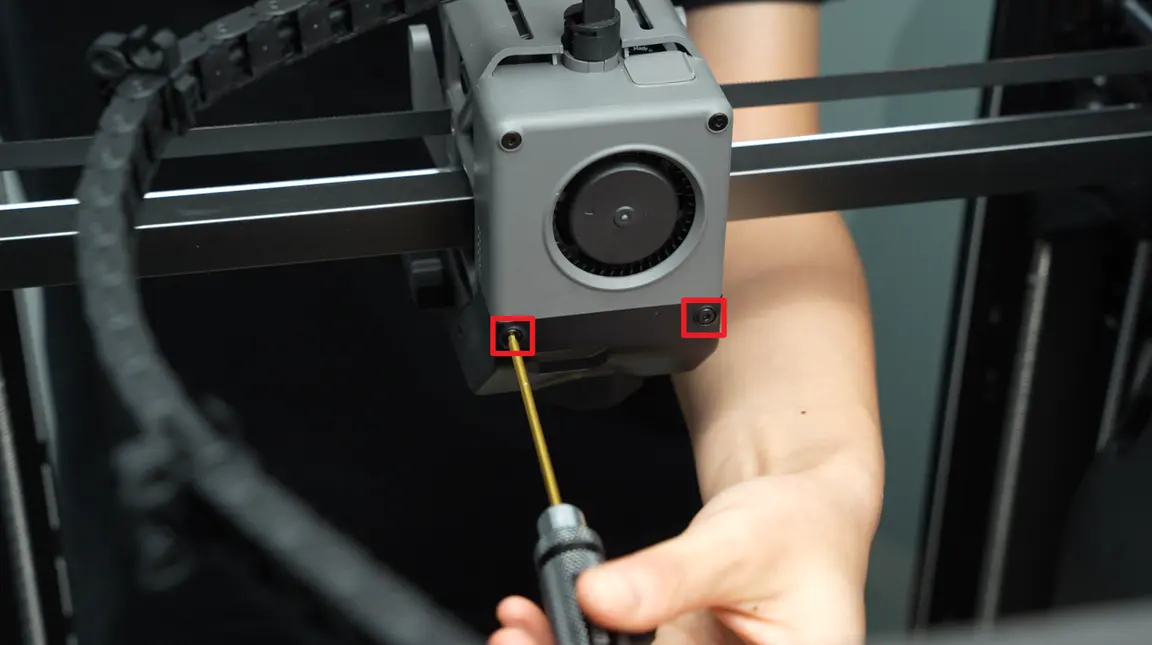

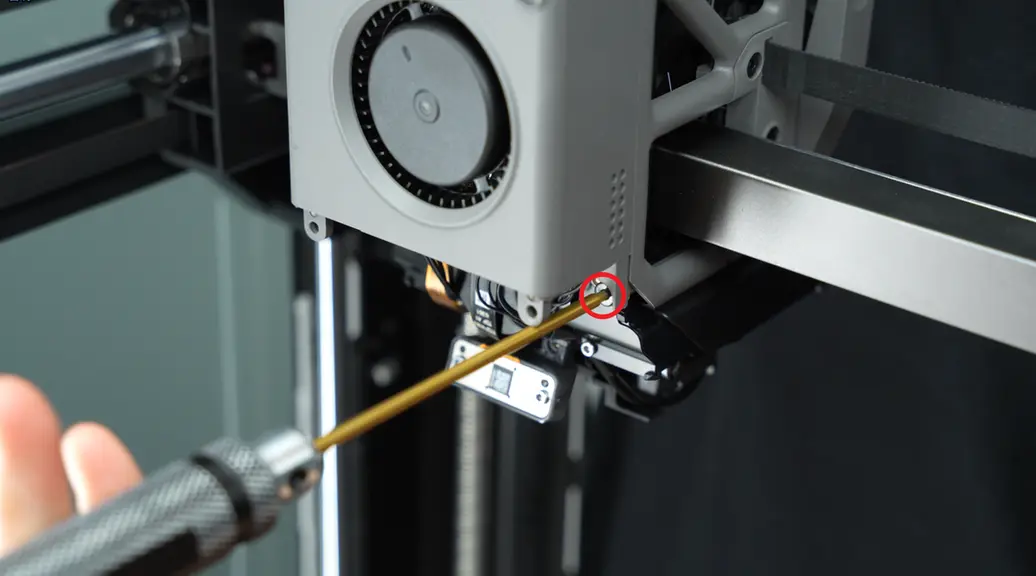

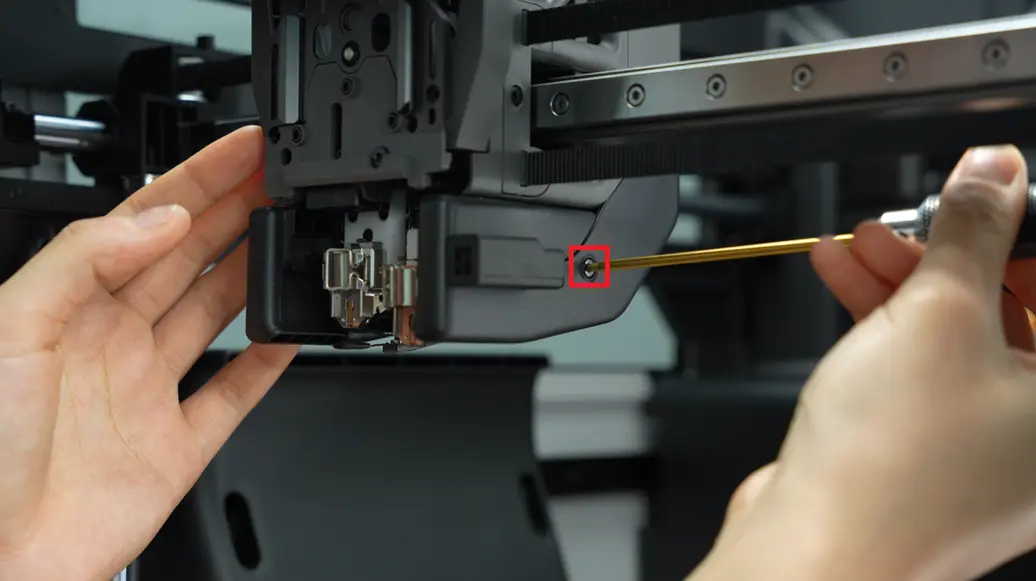

Du kan se guiden til udskiftning af køleventilatoren på H2C eller videoen nedenfor (de første 1 minut og 40 sekunder) for at fjerne køleluftkanalen og køleventilatoren.

Trin 2: Afmonter ekstruder-interfaceprintet

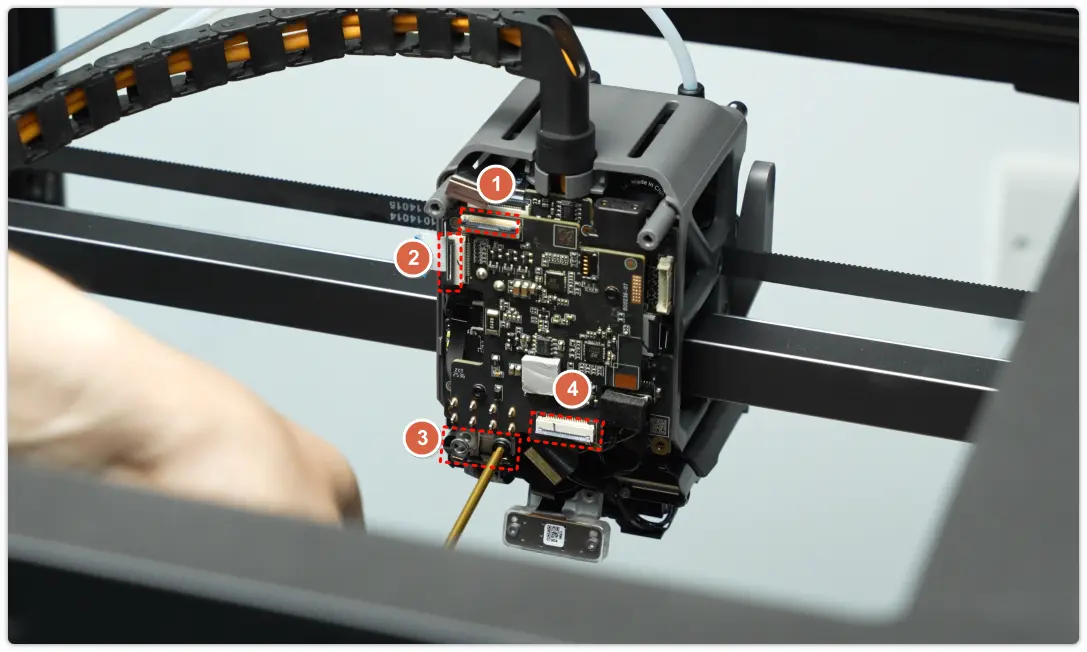

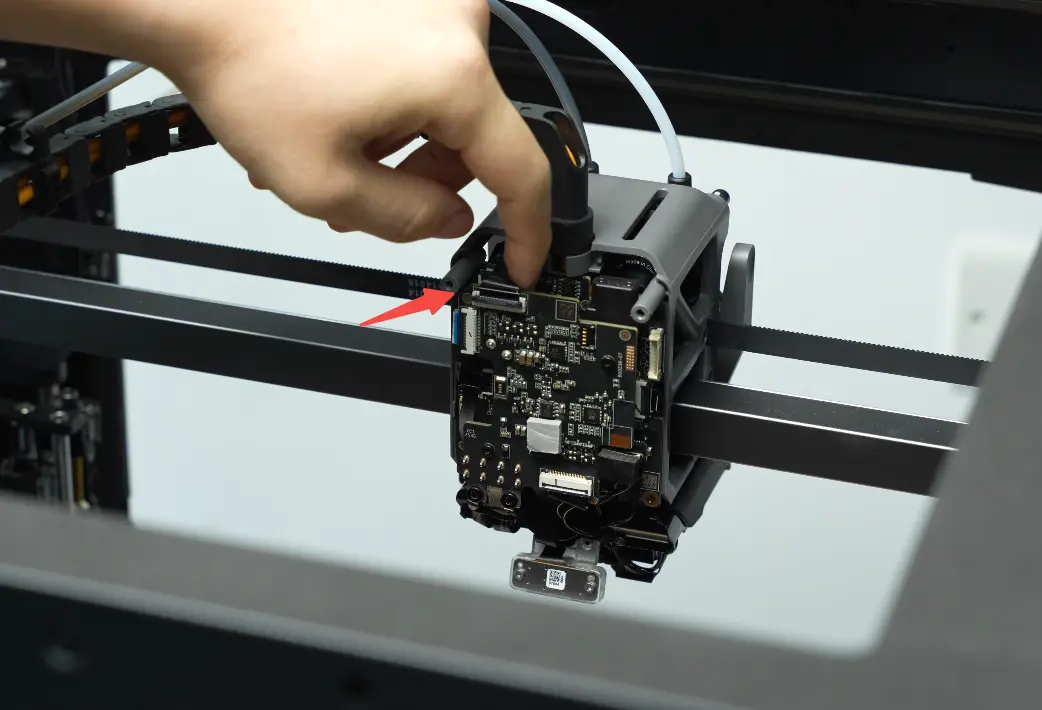

Frakobl 2004-skiftemotorens FPC-stik (#1), TH board-interfacets FPC-stik (#2) og 2004-løftemotorens FPC-stik (#3) fra interfaceprintet i rækkefølge.

Bemærk: Stikkene er fastgjort med clips. Lås clipsene op, før du frakobler FPC-kablet.

• Position 1:

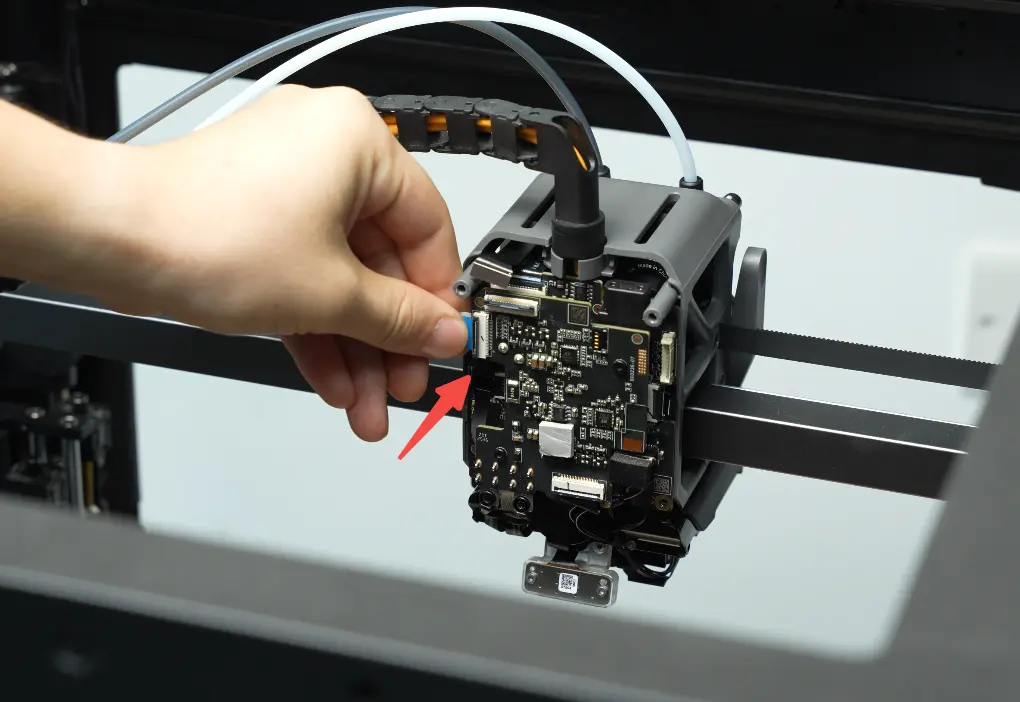

• Position 2:

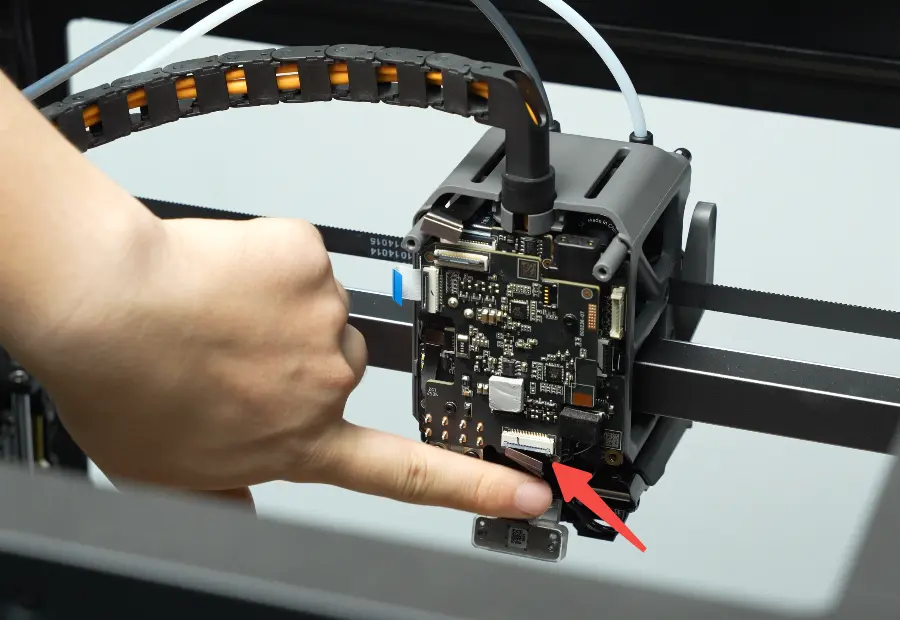

• Position 3:

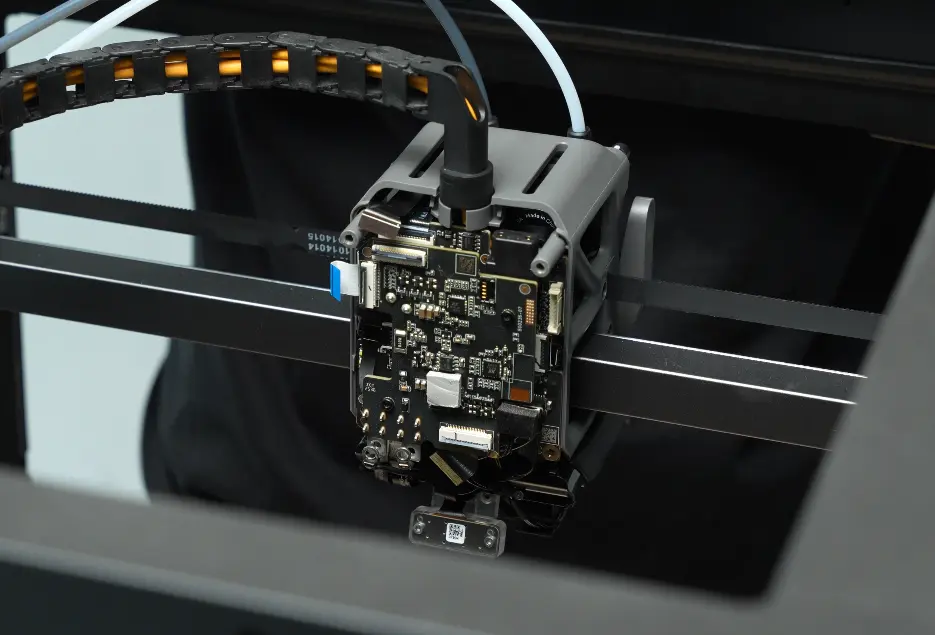

Når du har frakoblet disse stik et ad gangen, skal du bruge en 1,5 mm unbrakonøgle til at fjerne de to skruer og frigøre strømkablet til varmeelementet.

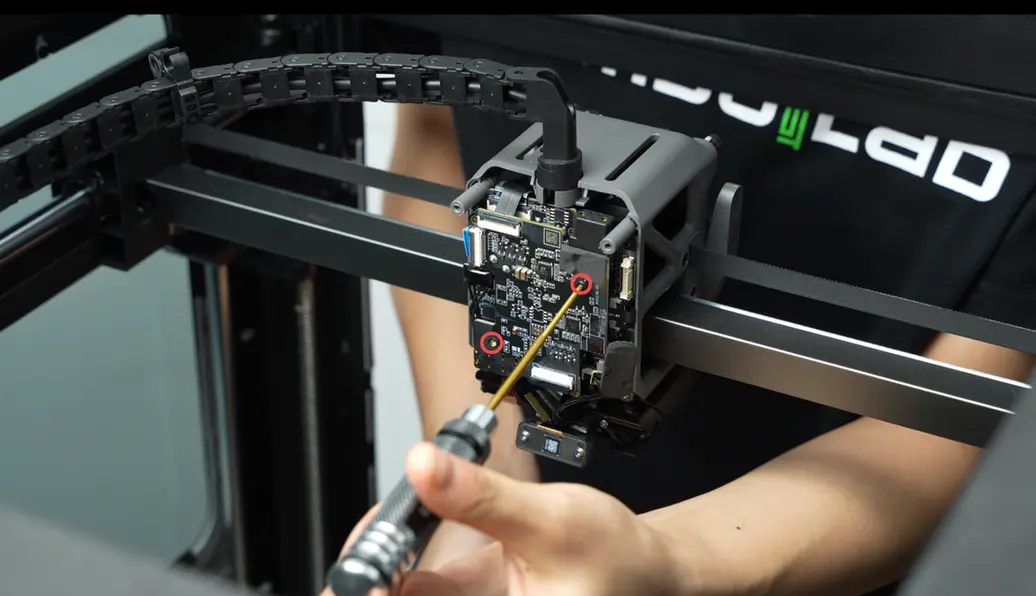

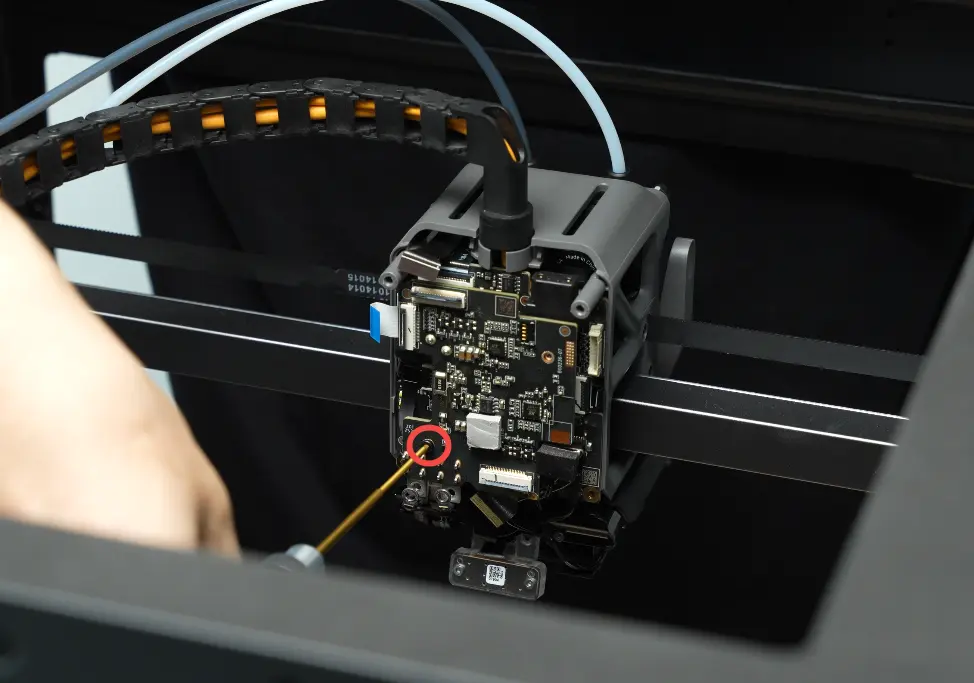

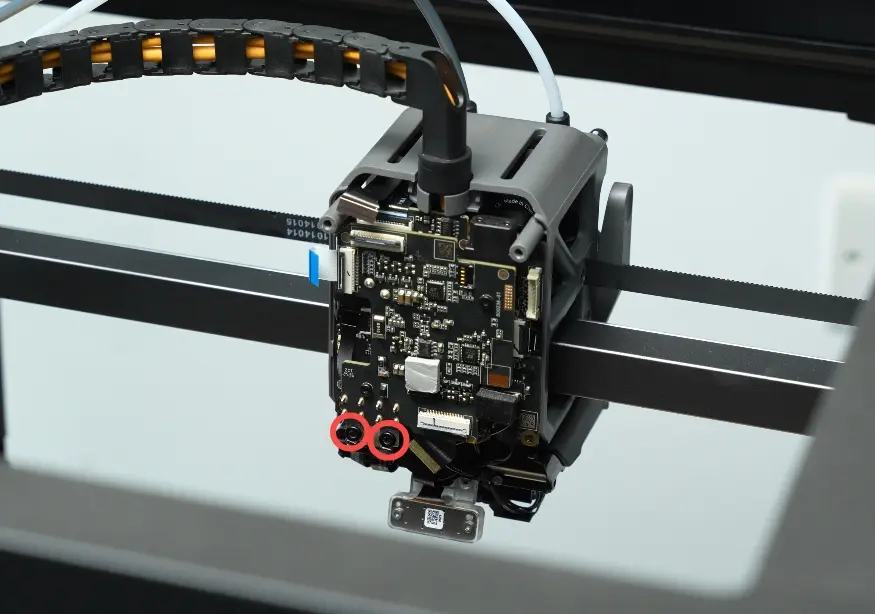

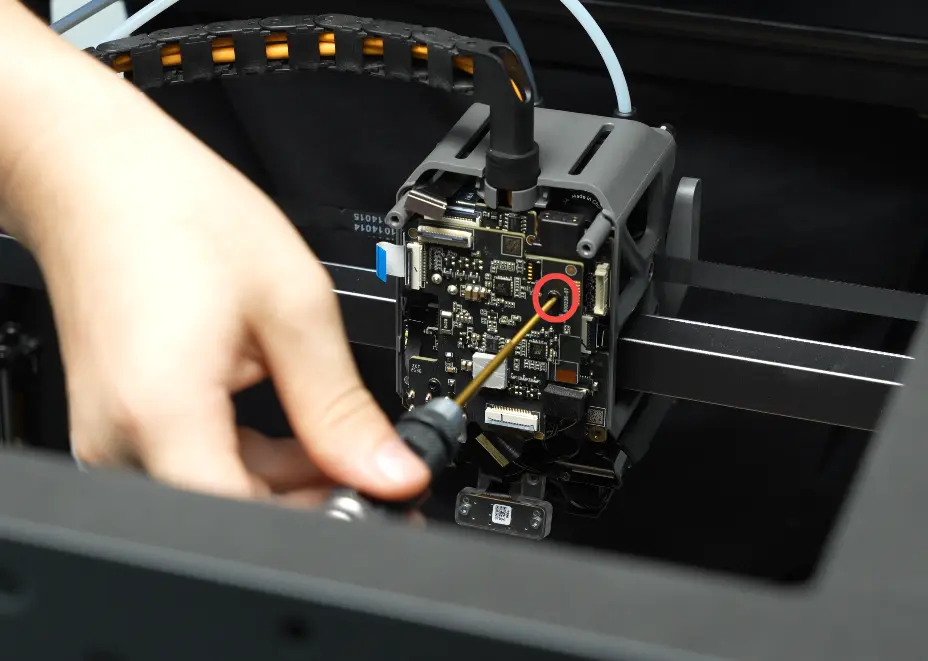

Fjern de to fastgørelsesskruer til ekstruder-interfaceprintet (M1.6 × 4).

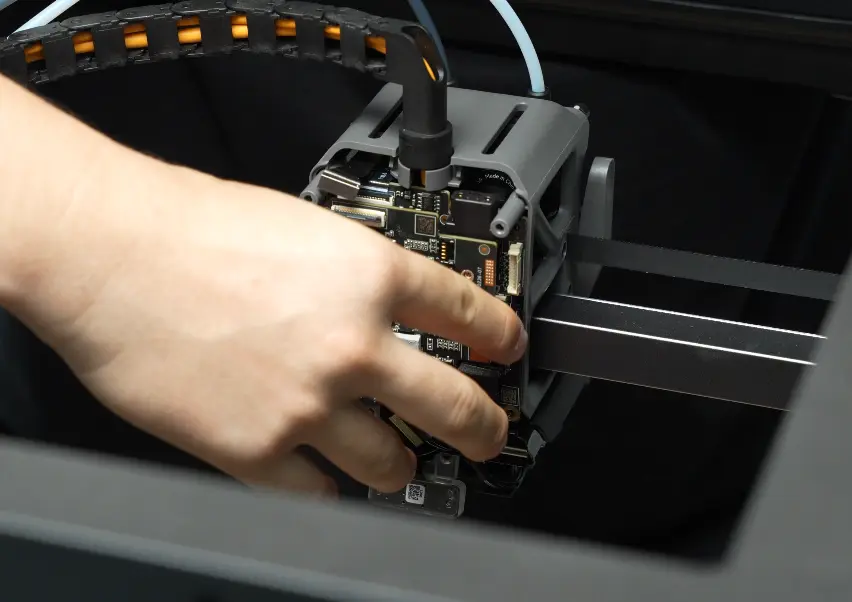

Vip forsigtigt ekstruder-interfaceprintet ved 2004-motorens stikskifte, og fjern derefter forsigtigt ekstruder-interfaceprintet.

Trin 3: Fjern bufferen og AP board-dækslet

Da MC-TH-ledningen sidder bag bufferen og AP board-dækslet, skal disse fjernes først.

1. Fjern AP-paneldækslet:

Brug en H2.0 unbrakonøgle til at skrue den ene fastgørelsesskrue (BT2.6x8) ud;

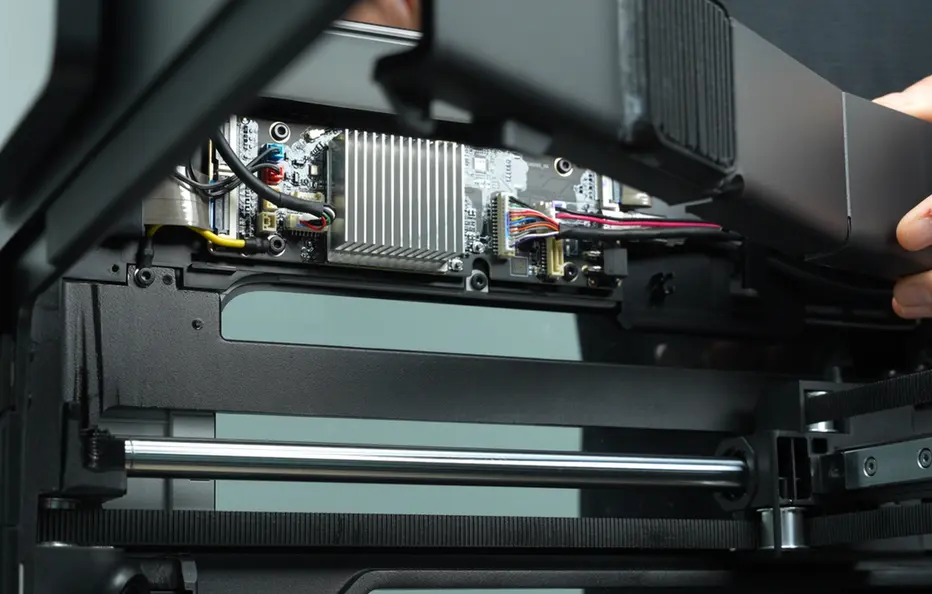

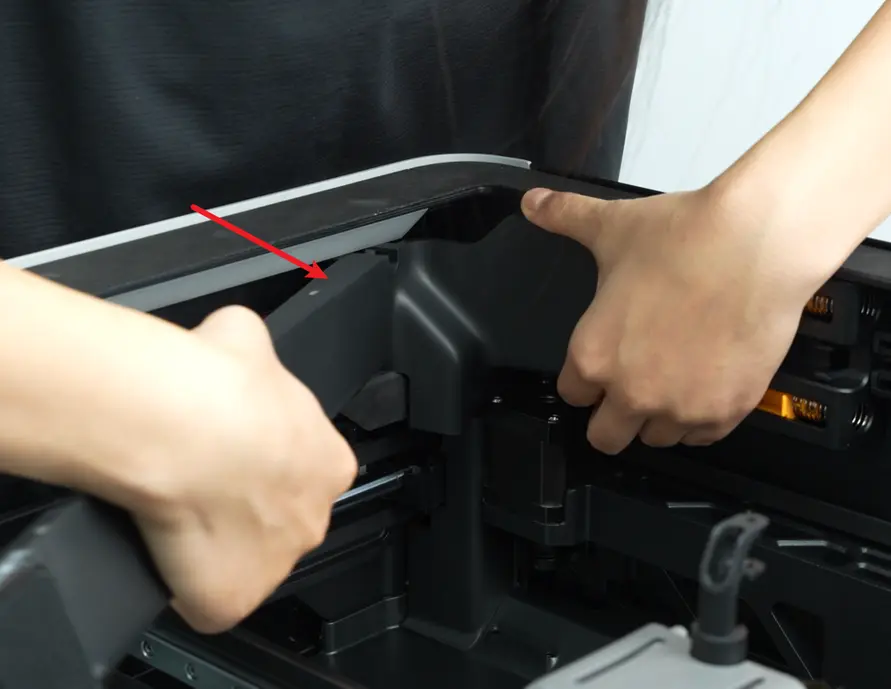

Fjern derefter AP-paneldækslet fra den side, der er tættest på frontdøren.

2. Fjern bufferen

Du kan se trin 2, 3, 4 og 5 i denne wiki for at fjerne bufferen: Guide til udskiftning af filamentbuffer på H2C.

Trin 4: Frakobl ledningerne på TH board

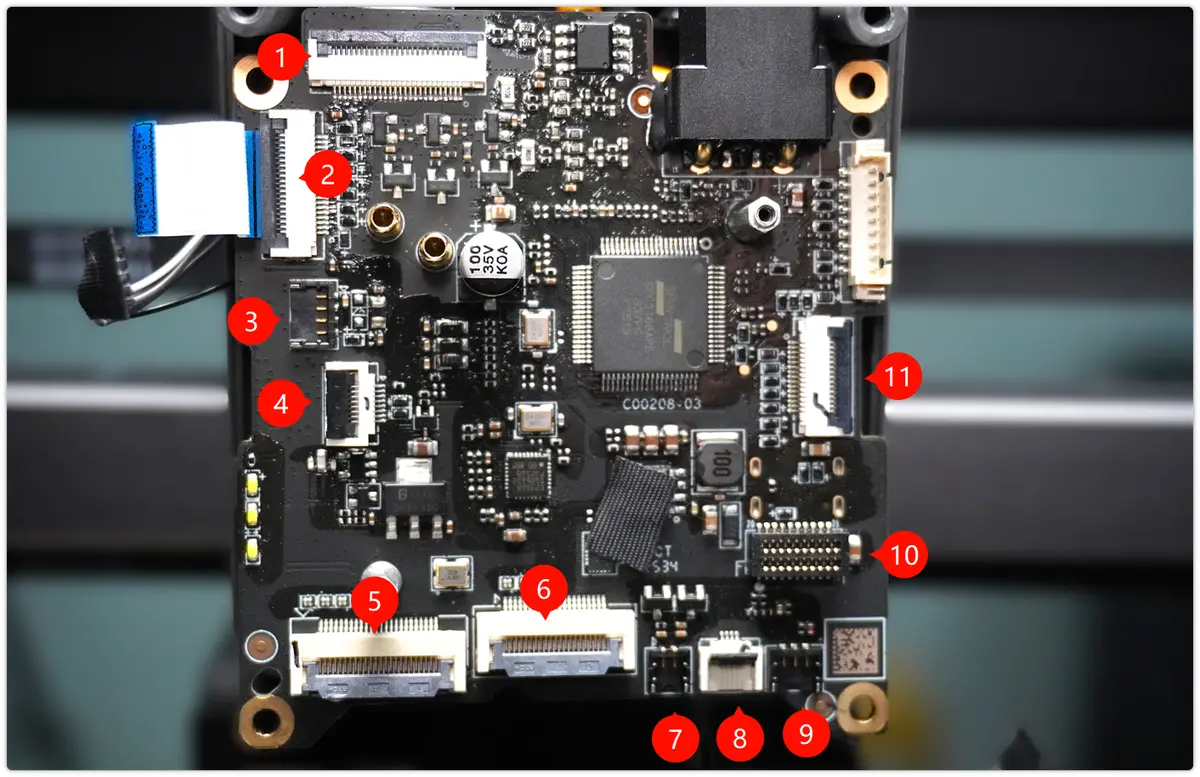

Frakobl stikkene på TH board et ad gangen. De specifikke kabelstik og deres tilkoblinger er vist nedenfor:

Der er tre typer stik på TH board, og du kan bruge forskellige metoder til at frakoble dem afhængigt af stiktypen.

ℹ️Bemærk: Sådan fjerner du stikkene korrekt

• Stikkene 1, 2, 4, 5, 6, 8 og 11 er alle fastgjort med clips. Du skal først åbne clipsene på stikket og derefter fjerne kablet.
  (Animationen nedenfor er til H2D, men stikket er det samme)

• Ved 3, 7 og 9 skal du trække stikket skråt nedad og væk fra printet. Vær forsigtig, for stor kraft på kablet kan beskadige stikket.
  (Animationen nedenfor er til H2D, men stikket er det samme)

• Ved 10 er det fastgjort med en strip, så du kan trække det direkte ud.

Trin 5: Afmonter TH board

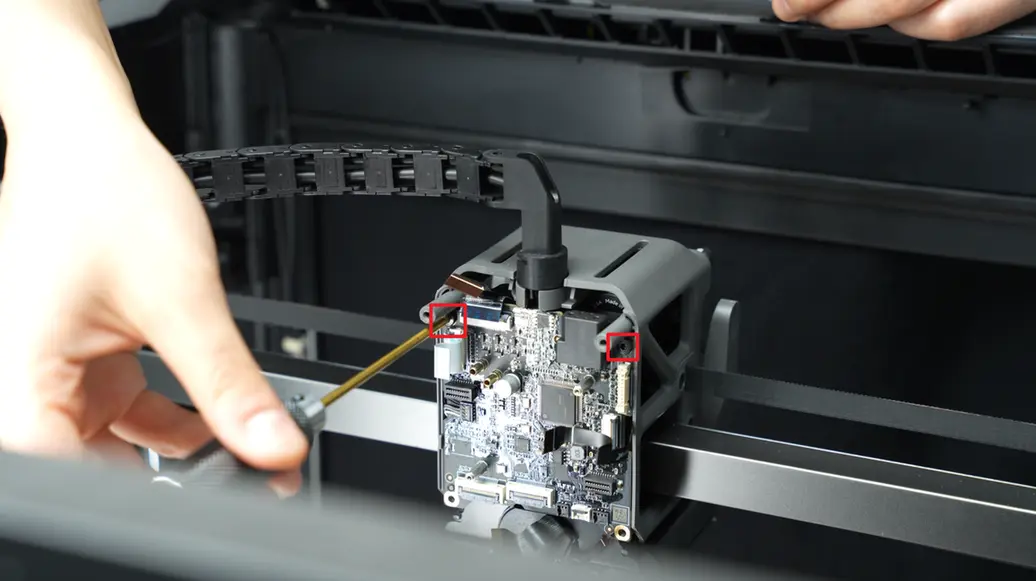

Brug en H2.0 unbrakonøgle til at fjerne de to fastgørelsesskruer (BT2.6x8).

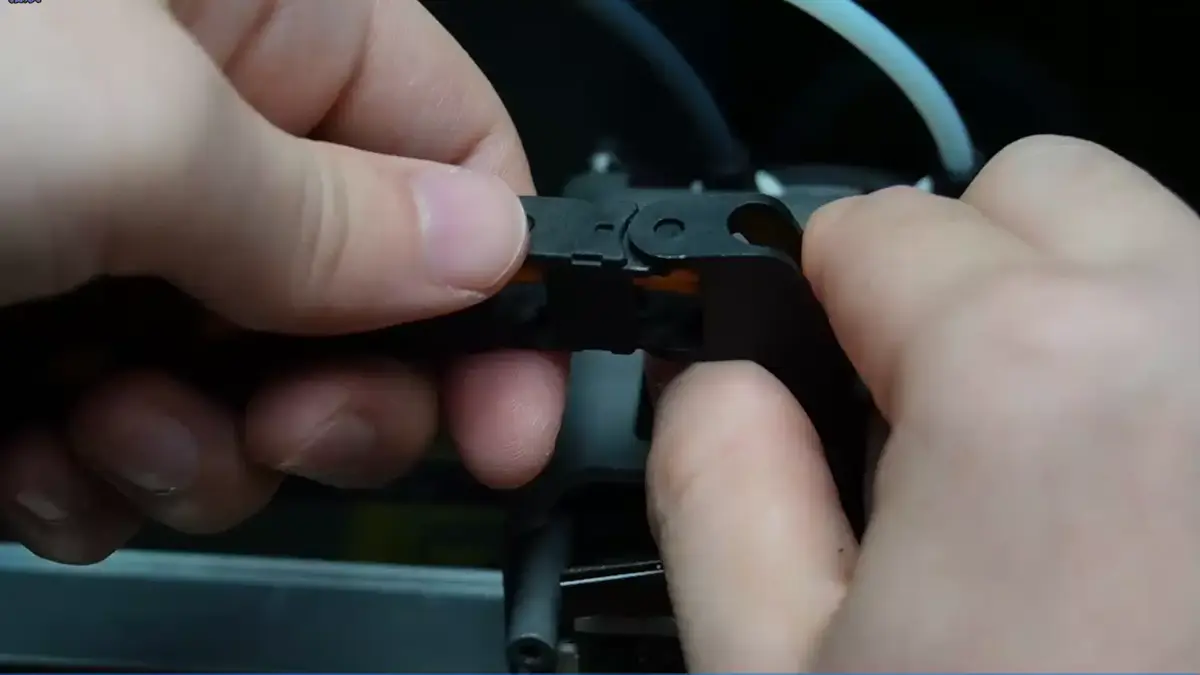

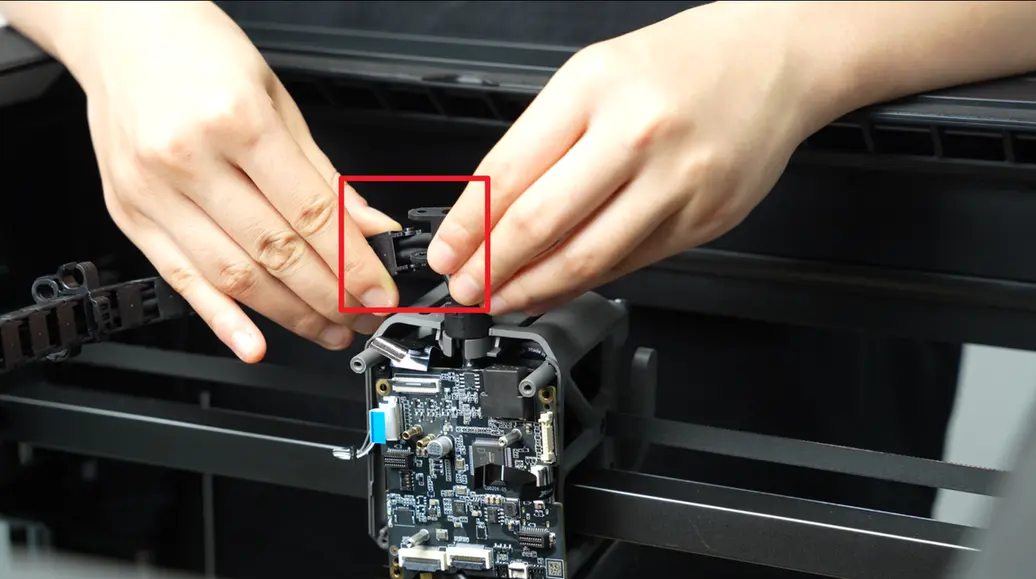

Frakobl kabelkæden fra kabelkædens base.

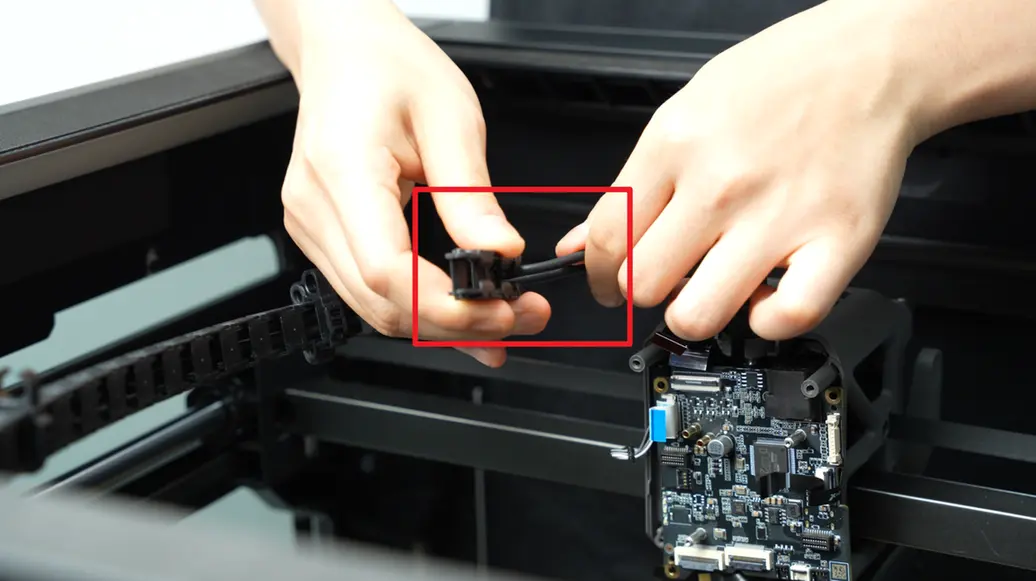

Fjern MC-TH- og USB-C-datakablerne fra kabelkæden.

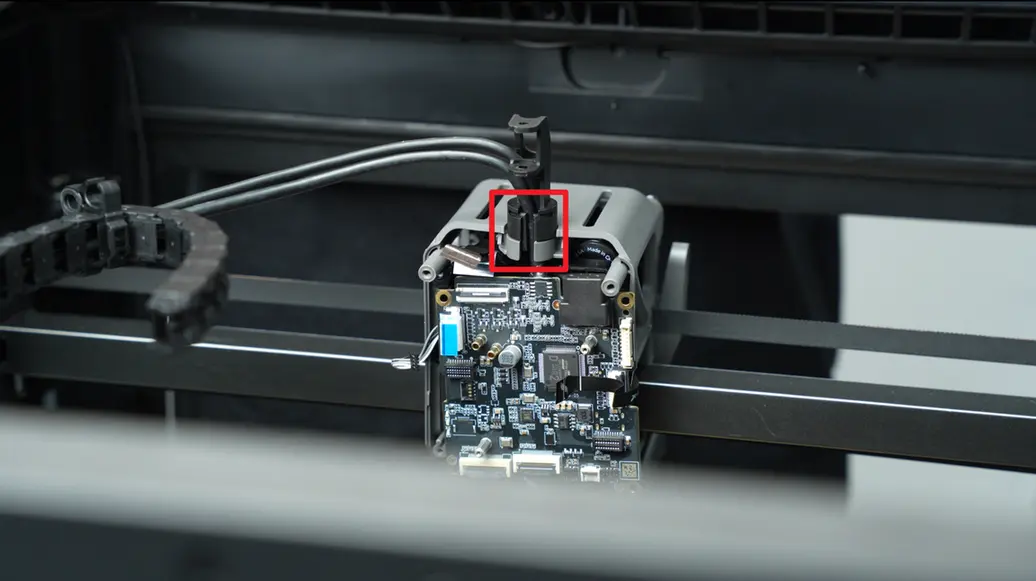

Drej kabelkædens base, indtil dens udskæring flugter med udskæringen på toolheadets indre ramme.

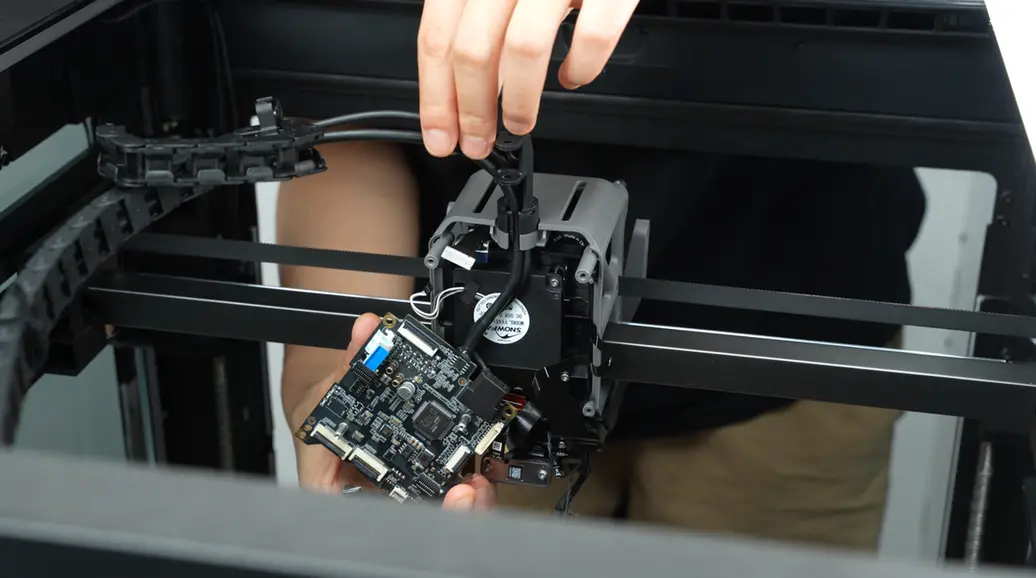

Træk TH board lidt nedad for at fjerne MC-TH- og USB-C-datakablerne samlet fra udskæringen.

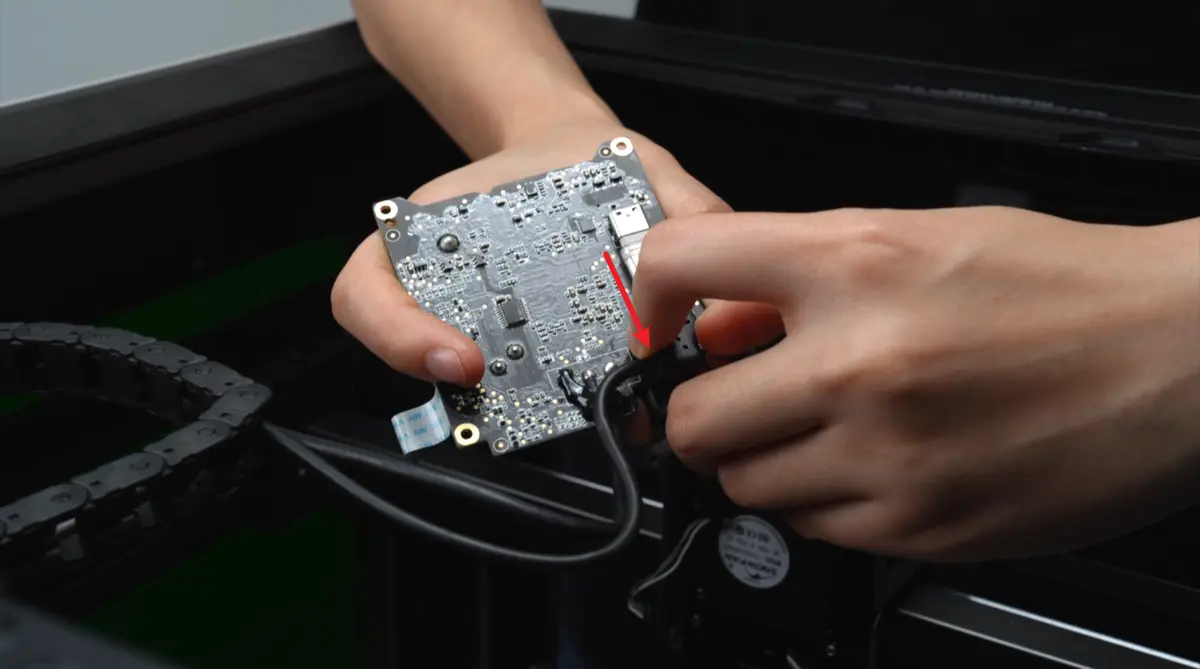

Til sidst frakobler du USB-C-kablet fra TH board.

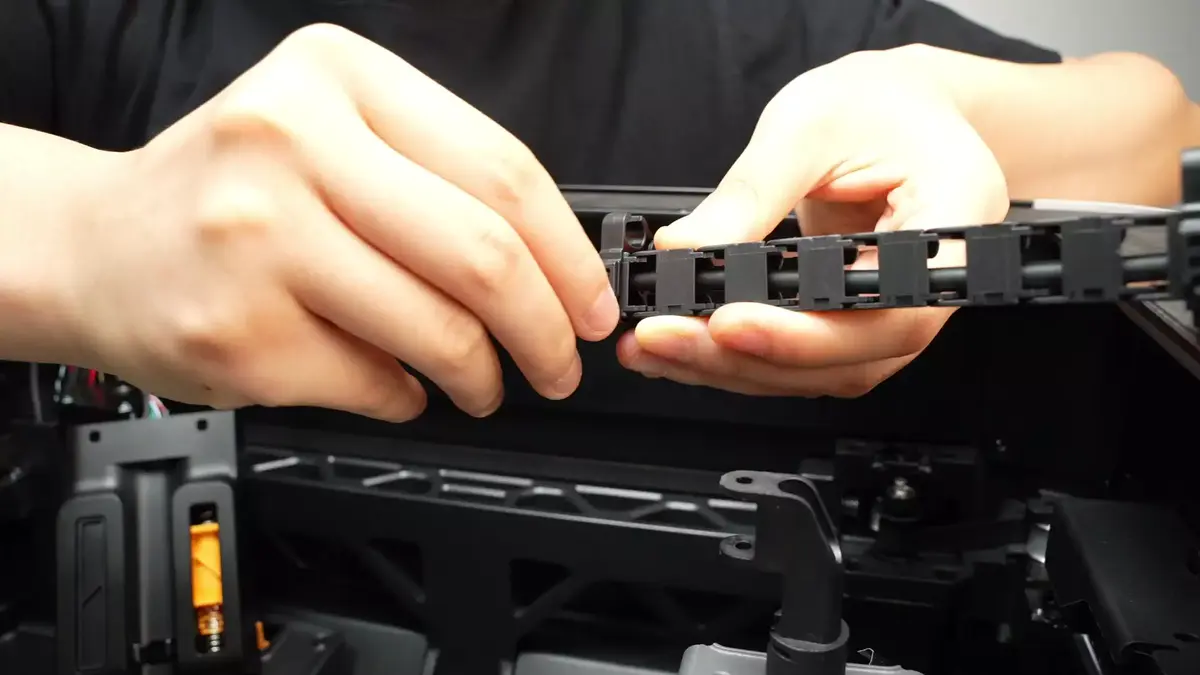

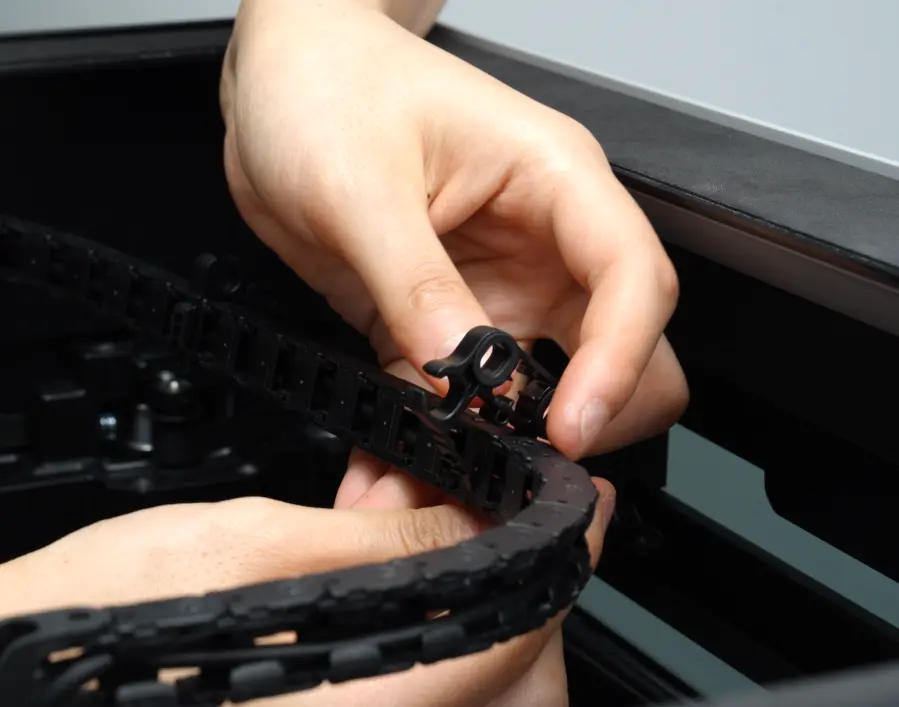

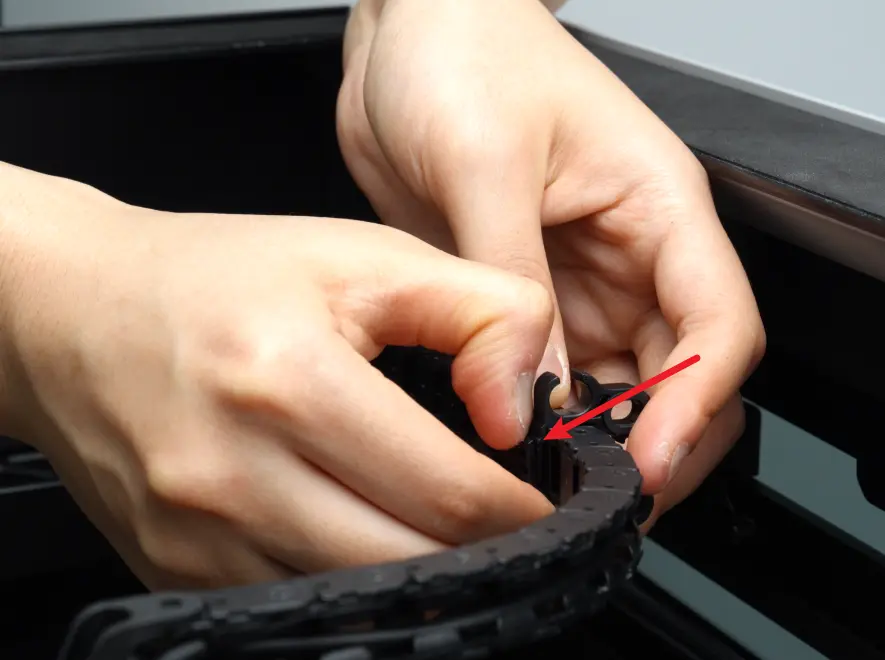

Frigør de to clips på kabelkæden, der sidder på henholdsvis sektion 8 og 18 (talt fra toolhead-siden).

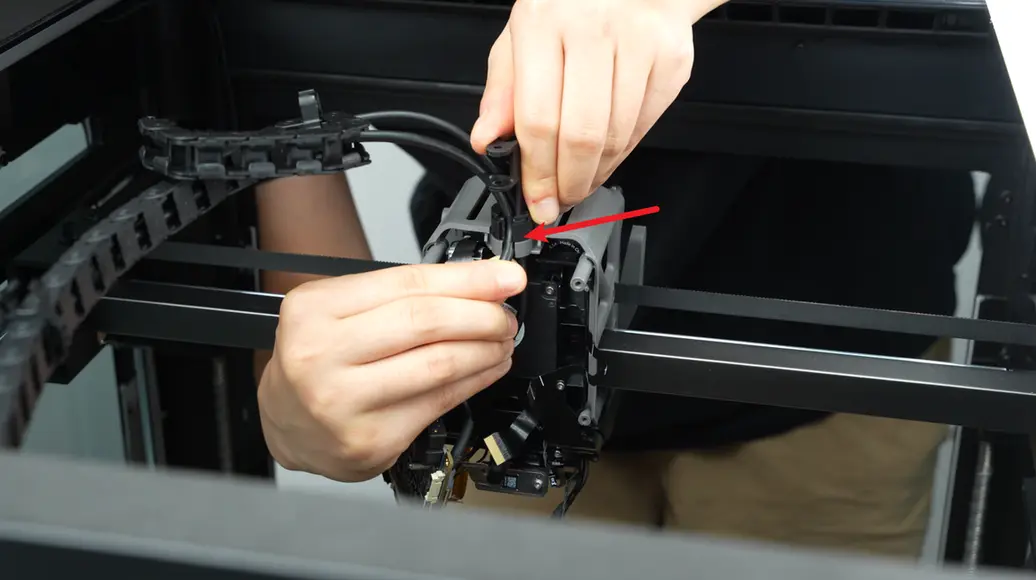

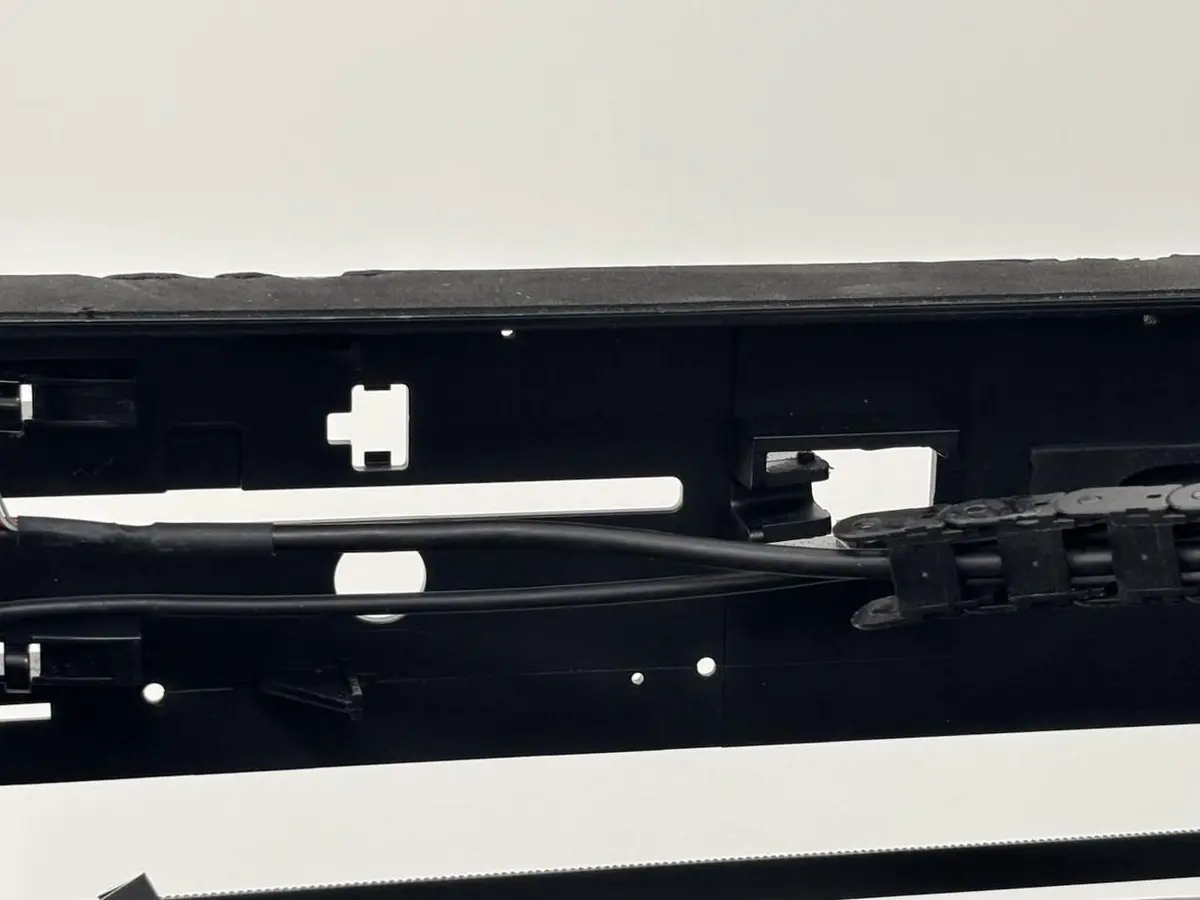

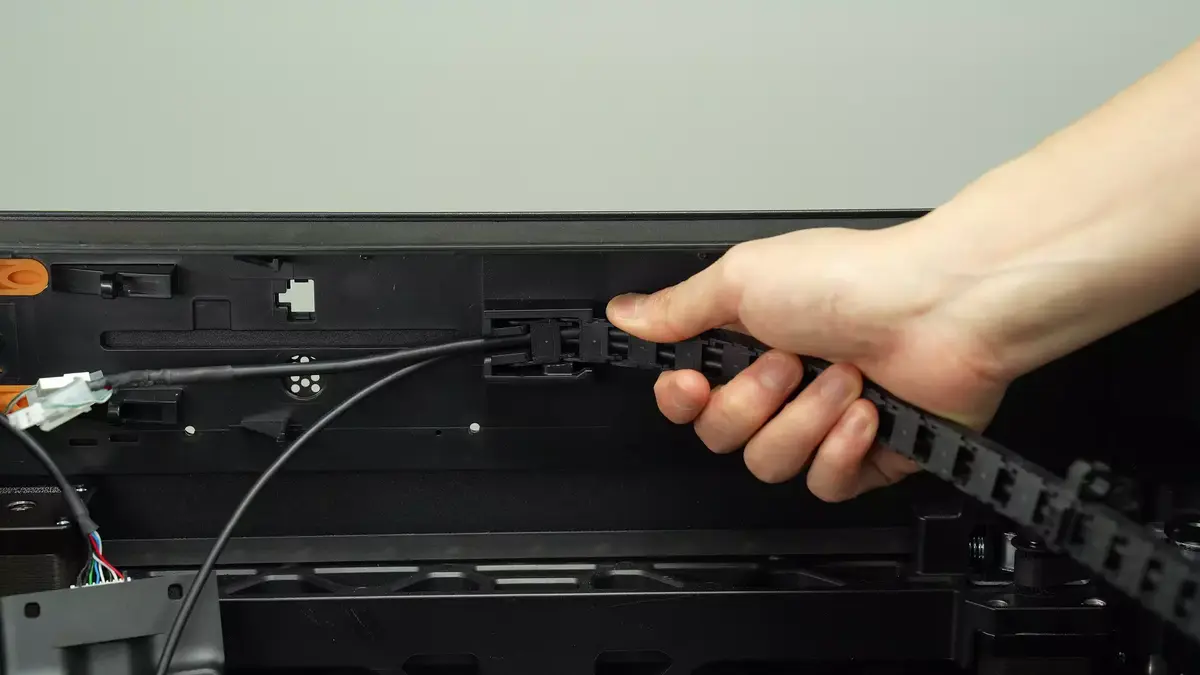

Frakobl kabelkæden fra printerens dæksel, og fjern derefter MC-TH-kablet fra kabelkæden.

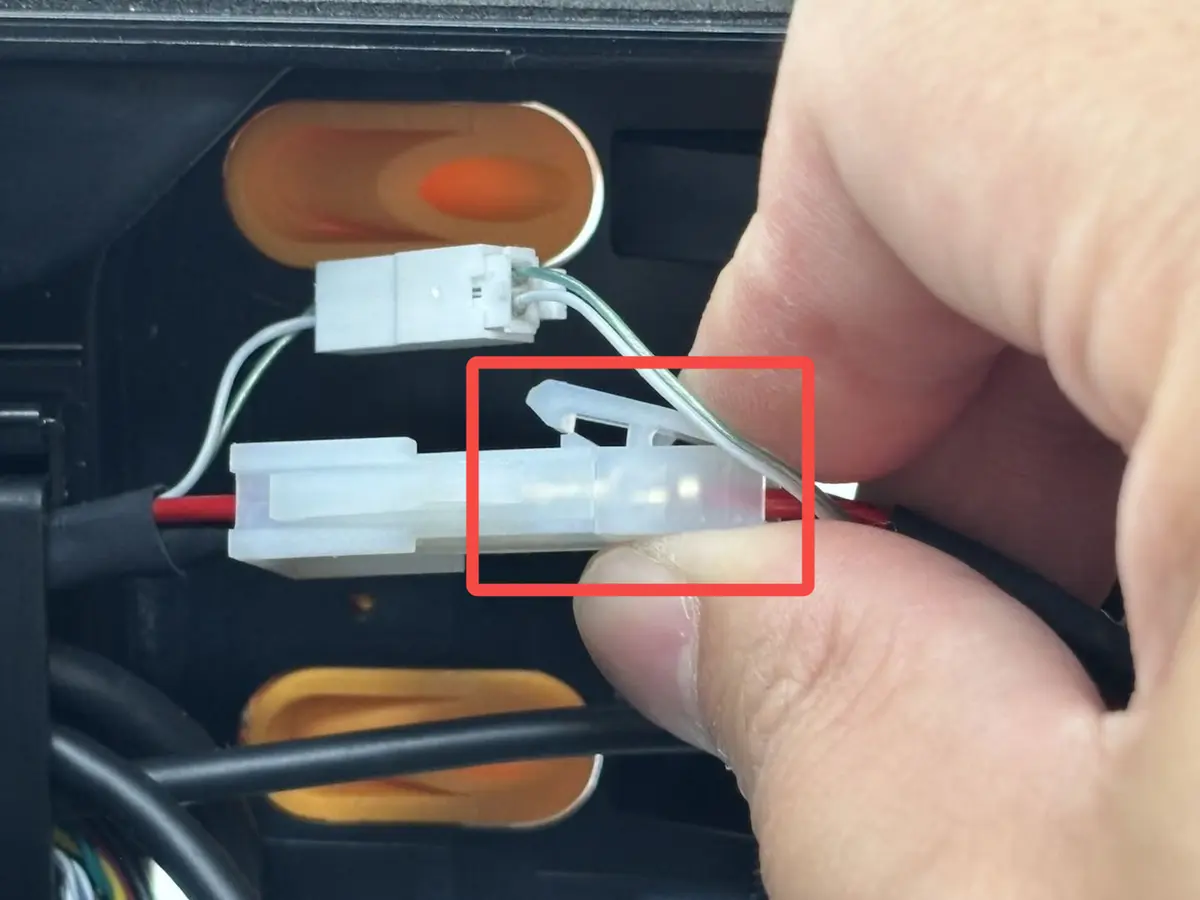

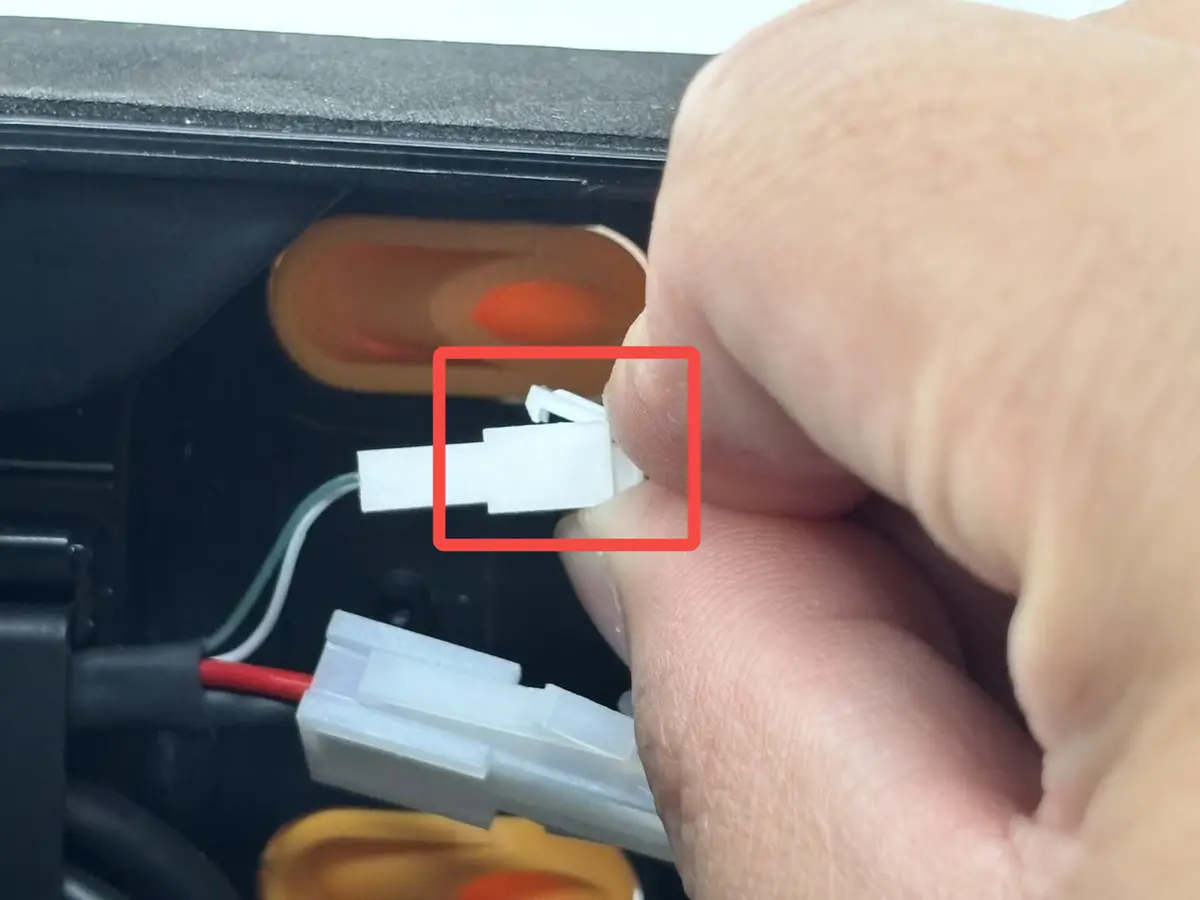

Tryk derefter på låsen på MC-TH-kablet for at frakoble det fra MC-TH-adapterkablet, træk kablet ud af kabelkæden, og fjern TH board.

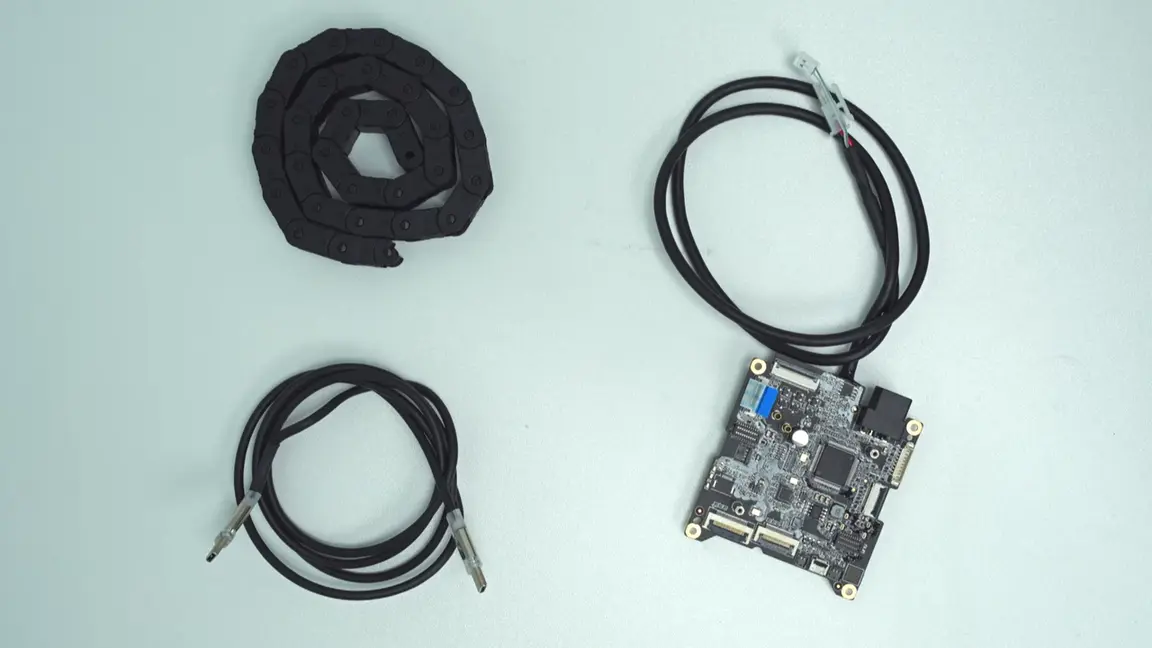

Træk USB-C- og MC-TH-kabelsamlingen ud af kabelkæden. Efter dette trin har du USB-C-kablet, TH-bundkortet og kabelkæden adskilt.

Montering af ekstruder-interfaceprint/TH board/FPC-kabel

Trin 1: Monter TH board

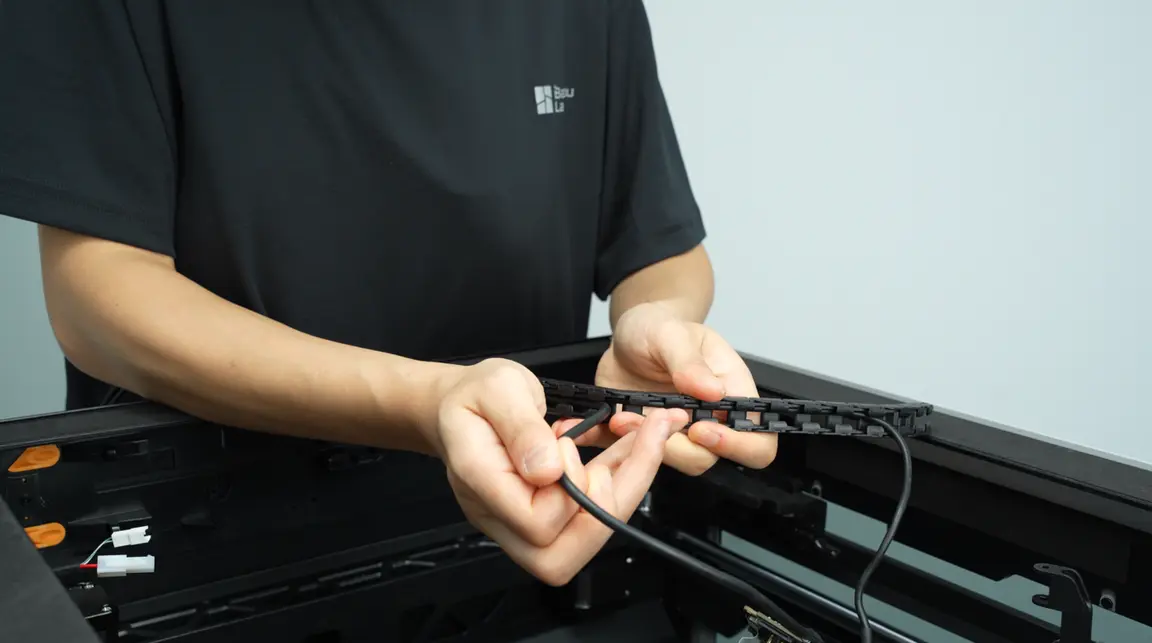

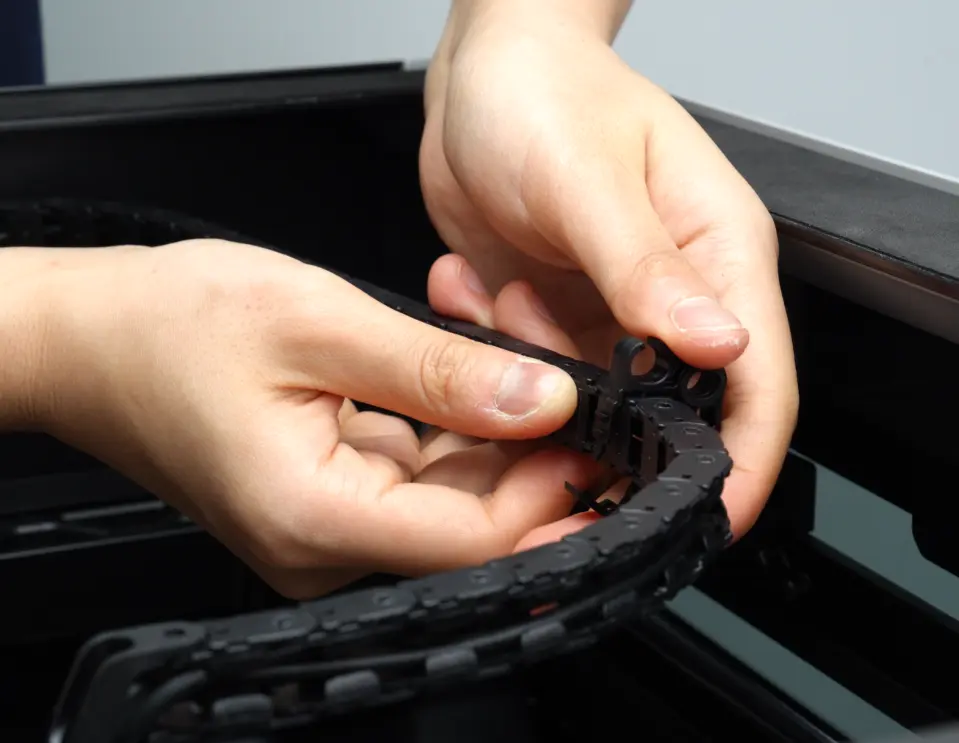

1. Tilslut det nye TH board til MC-TH-adapterkablet, og før kablet ind i kabelkæden. Tilslut derefter kabelkæden til topdækslet.

2. Tilslut derefter USB-C-datakablet til TH board.

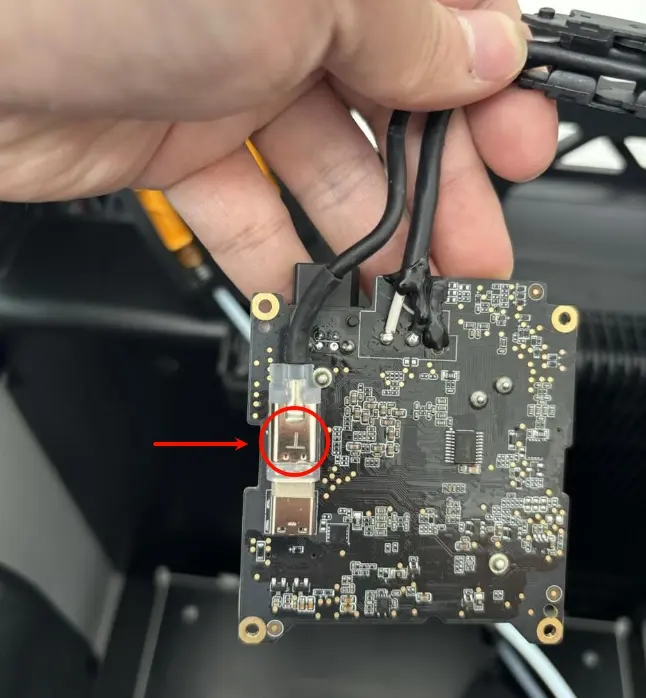

Bemærk: T'et skal vende udad!

3. Drej derefter kabelkædens base, så dens udskæring flugter med udskæringen på toolheadets ramme. Før derefter MC-TH-kablet og USB-C-datakablet ind i kabelkædens base og toolheadets ramme. Indfør først det tyndere kabel (USB-C) og derefter det tykkere kabel (MC-TH).

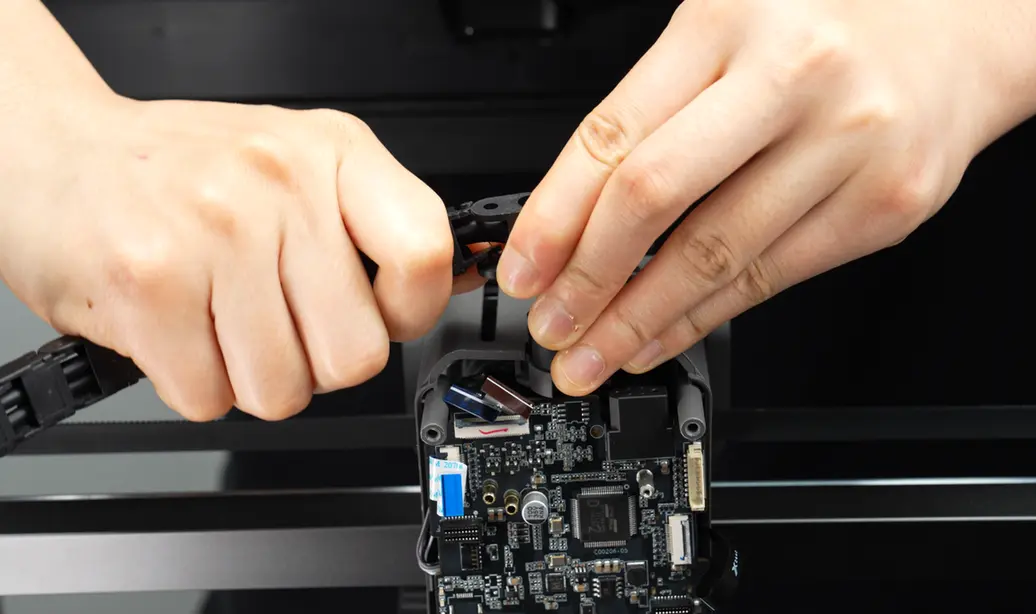

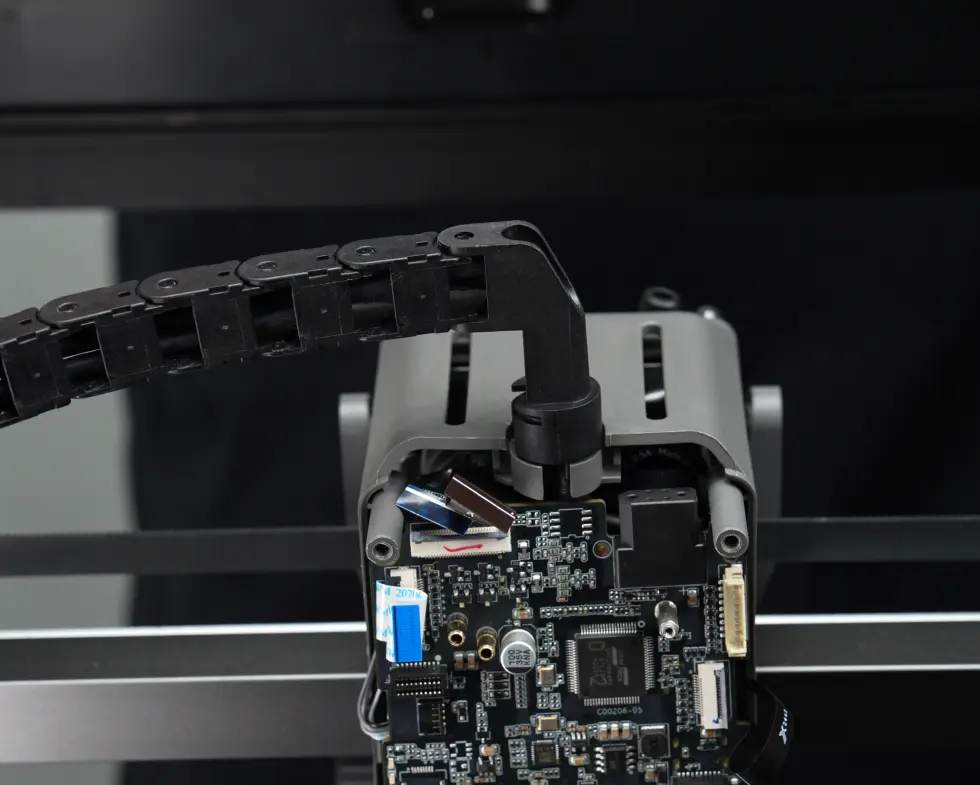

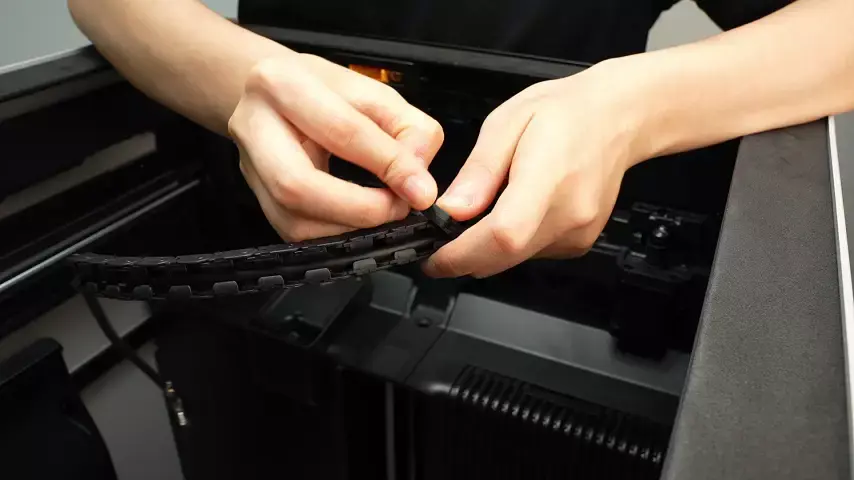

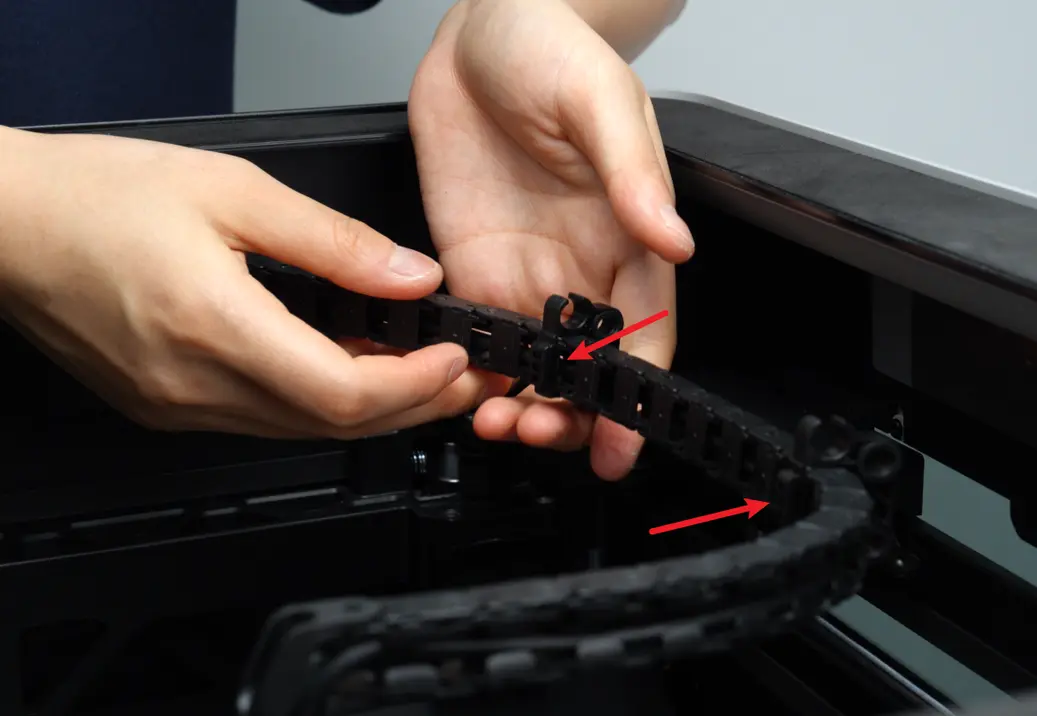

4. Tilslut kabelkæden til kabelkædens base igen, og fastgør clipsene. Monter dem derefter på henholdsvis sektion 8 og 18, talt fra toolhead-siden.

5. Placer TH board ud for skruehullerne på toolhead, og spænd de to fastgørelsesskruer (BT2.6×8) med en H2.0 unbrakonøgle.

Bemærk: Kontrollér, at ingen kabler er klemt under TH board, før du spænder skruerne.

6. Kontrollér følgende kabler i rækkefølge fra top til bund og fra venstre til højre: 2004-skiftemotor, 3513-ekstrudermotor, hotend-ventilator, ekstruder-interfaceprintets stik, ekstruderens Hall-adapterprintkabel, toolhead-kamera, dysekamera, venstre og højre hvirvelstrømssensor, løfte-Hall-sensor, 2004-løftemotorens kabel samt venstre og højre hotend-varmeelement.

Trin 2: Tilslut kablerne

Tilslut kablerne til TH board igen i rækkefølge. Der er tre typer stik på TH board, og hvert kræver en forskellig tilslutningsmetode afhængigt af typen.

nemlig:

• Stikkene med nummer 1, 2, 4, 5, 6, 8, 9 og 11 er fastgjort med clips. Indsæt fladkablet i det tilsvarende interface på TH board, sørg for at det er sat helt i, og lås derefter clipsene

Klem kablet ind i kabelholder-clipsen:

Som vist med pilene er der to kabelholder-spor. Det større spor (vist med den nederste pil) bruges til at holde kablerne til venstre hotend-varmeelement, mens det mindre spor (vist med den øverste pil) bruges til at organisere kablerne til venstre hvirvelstrømssensor-stik, højre hvirvelstrømssensor-stik og Hall-sensor-stik. Tilslut disse tre stik til TH board igen, og før derefter kablerne tilbage i det mindre kabelholder-spor.

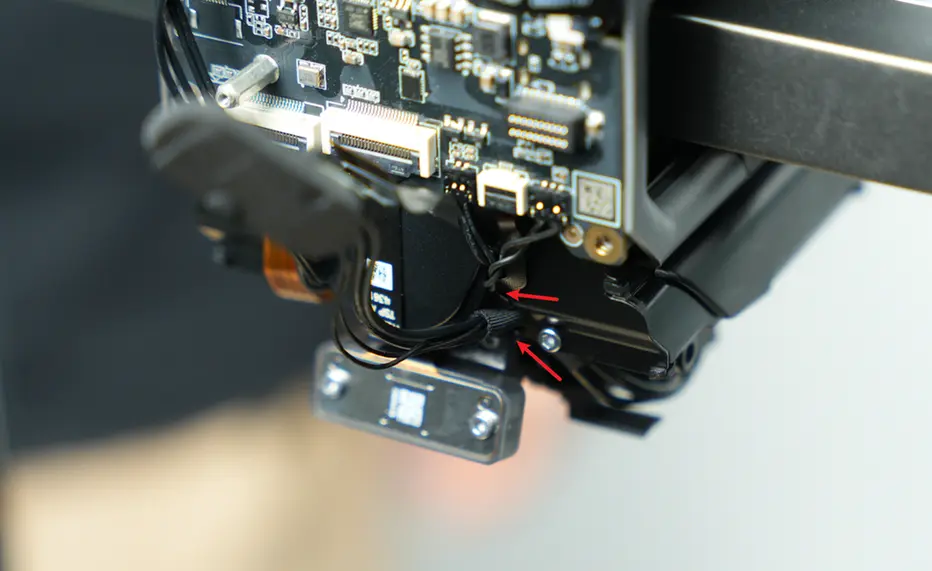

Rækkefølgen for indføring af kablerne er som følger:

Trin 3: Monter filamentbufferen og AP board-dækslet

1. Monter filamentbufferen:

Du kan se denne wiki for at montere bufferen: Guide til udskiftning af buffer på H2C.

2. Monter AP board-dækslet:

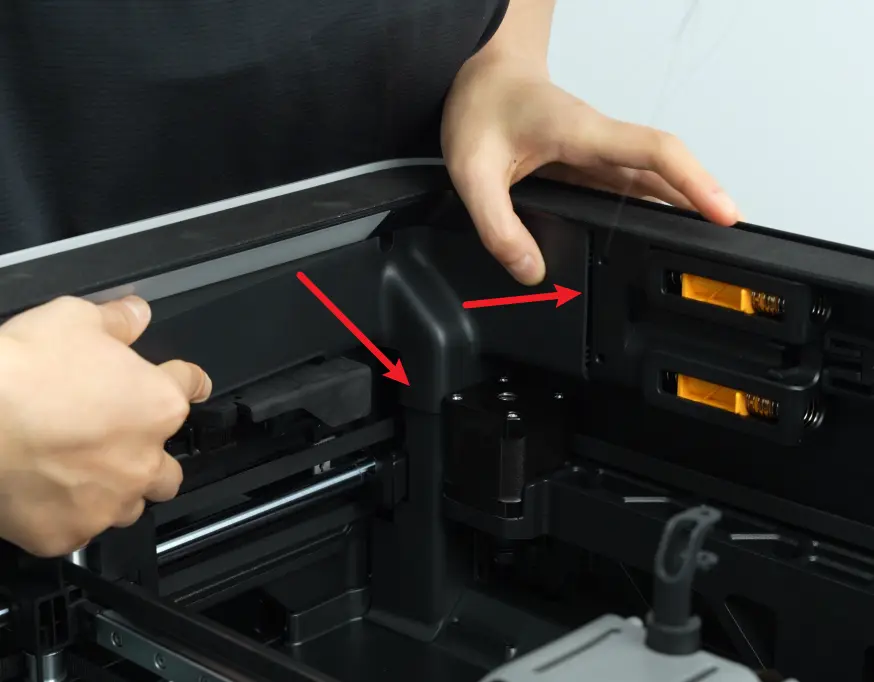

Klik først AP board-dækslet på plads igen, startende fra den side, der er tættest på bagsiden af printeren. Tryk derefter på de to punkter, der er markeret med pile, indtil de klikker på plads, så højre side flugter med bufferen, og den nederste kant flugter med kabelbeskyttelsesdækslet.

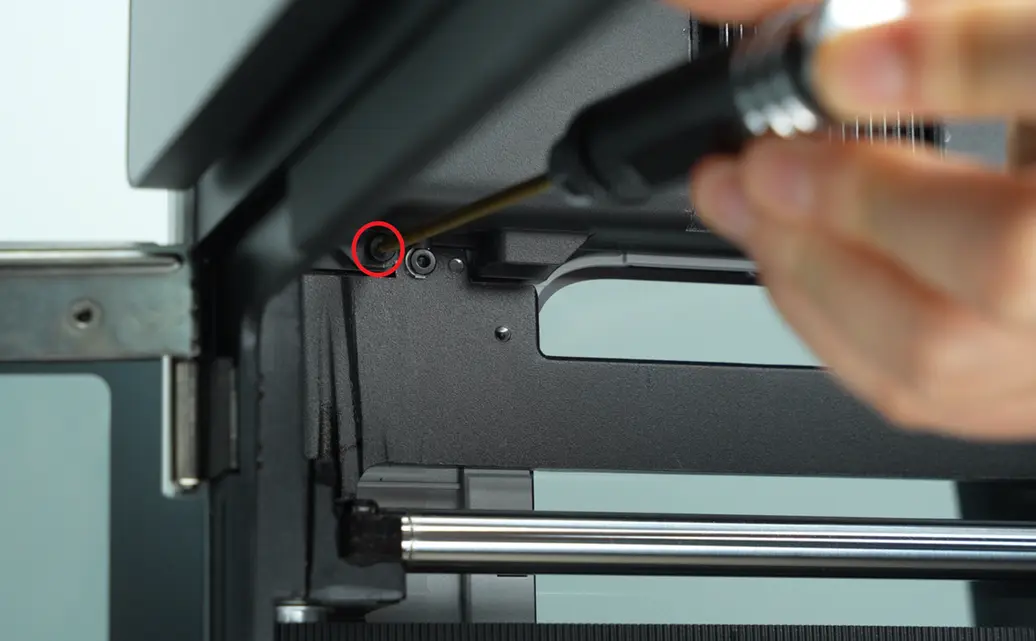

Brug derefter en H2.0 unbrakonøgle til at spænde den ene fastgørelsesskrue (BT2.6×8).

Trin 4: Monter ekstruder-interfaceprintet

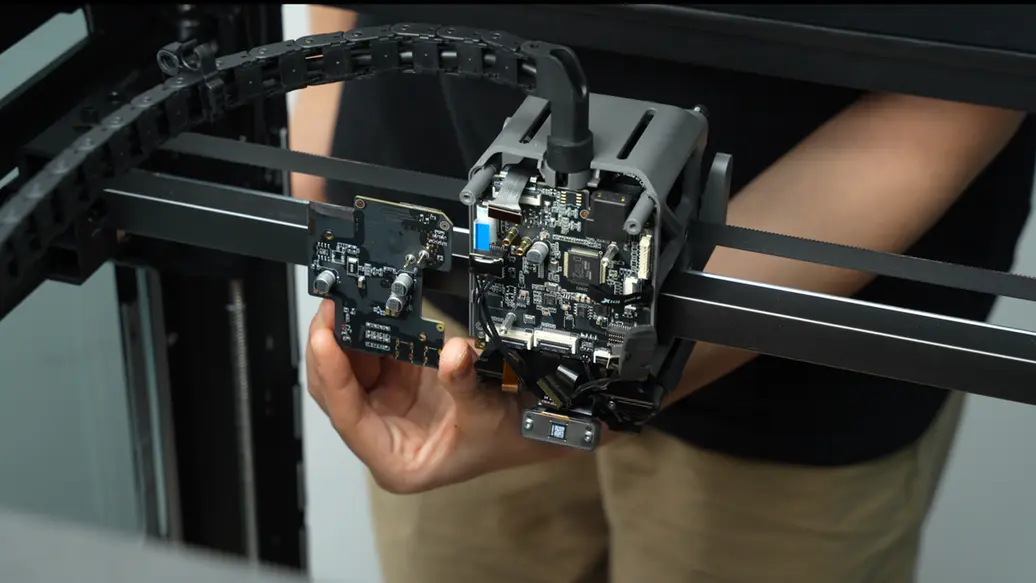

1. Placer pindene på ekstruder-interfaceprintet ud for slidserne på TH board, og monter ekstruder-interfaceprintet på TH board.

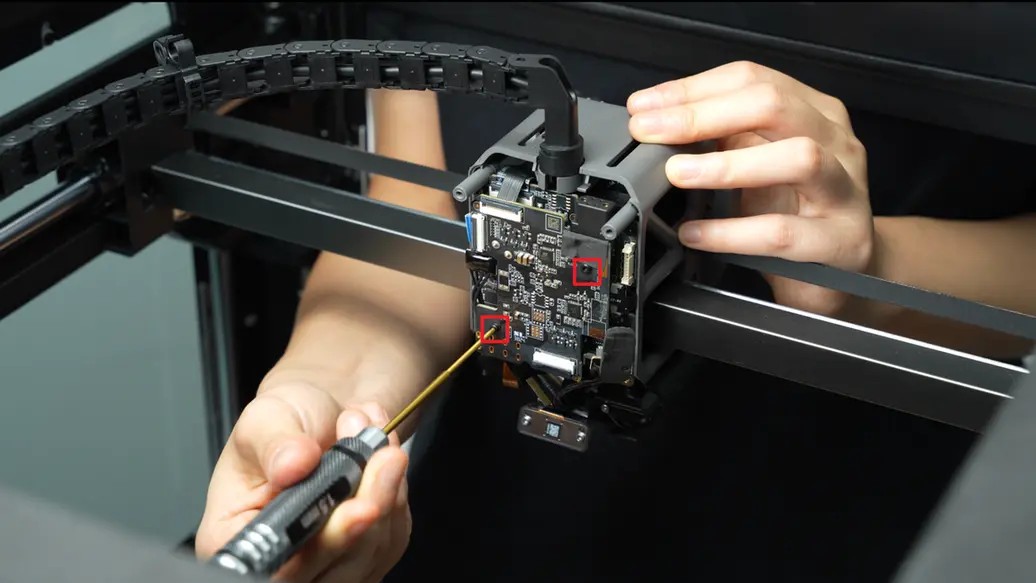

2. Spænd de to fastgørelsesskruer (M1.6×4) med en H1.5 unbrakonøgle.

3. Tilslut kablerne til ekstruder-interfaceprintet igen i rækkefølge.

Trin 5: Monter køleventilator og luftkanal

Du kan se monteringstrinnene i denne wiki: Guide til udskiftning af køleventilator på H2C for at montere den.

Kontrol af funktionen

Kontrollér, om TH board er tilsluttet korrekt, ved at se på LED-indikatorerne på printpladen

Normal tilstand: TH board-indikatorerne skal lyse konstant for de øverste og midterste LED'er og blinke hurtigt for den nederste.

Før du spænder alle skruerne, kan du sætte dækslet løst på eller lade det være af. Sørg for, at strømmen er slukket, mens du gør dette, for at undgå elektriske farer. Tænd derefter for maskinen igen, og kontrollér, at printets indikatorer fungerer korrekt. Hvis alt ser normalt ud, kan du gå videre og spænde skruerne. Det hjælper dig med at undgå ekstra omarbejde senere.

Tilslut strømkablet, og tænd for printeren. Start en udskrivning, og kontrollér for fejl.

Hvis udskrivningen ikke gennemføres korrekt, så gennemgå dine trin og kontrollér alle kabelforbindelser, før du prøver igen. Hvis problemet fortsætter, så kontakt Bambu Lab teknisk support for hjælp.

Skrueliste

Nedenfor er skruetyperne og antallet, der kræves til udskiftning af H2C ekstruder-interfaceprint, TH board og FPC-kabel.
(Opbevar de afmonterede skruer et sikkert sted for at undgå at miste dem.)
