Udskiftningsguide til hvirvelstrømssensor for højre dyse på H2C

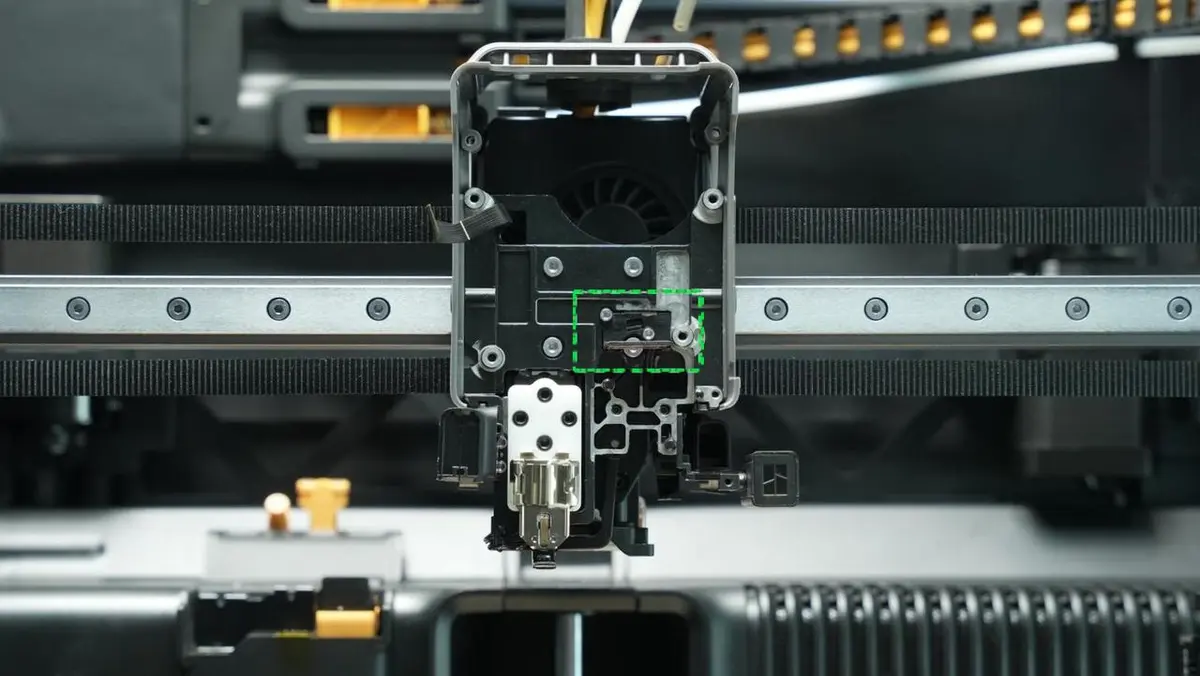

Hvirvelstrømssensor for højre dyse på H2C

Hvirvelstrømssensoren spiller en central rolle i processer som Z-aksenulstilling, nivellering af varmeplade og dynamisk flowkalibrering. Sensorens integritet og monteringens nøjagtighed har direkte indflydelse på printpræcisionen og maskinens samlede driftsstabilitet.

Reservedele til ekstruderkomponenter omfatter følgende:

• Ekstrudersamling (inklusive ekstruderingsmotor) * 1
• BT2.6x8 skruer * 2
• M2.5x8 skruer * 4

Hvornår skal du bruge denne guide

• Ekstruderen er beskadiget
• Ekstruderingsmotoren fungerer ikke korrekt

Nødvendigt værktøj og materialer

• Ny ekstruderkomponent
• H2.0 unbrakonøgle
• Pincet
• Skruebakke (valgfri)

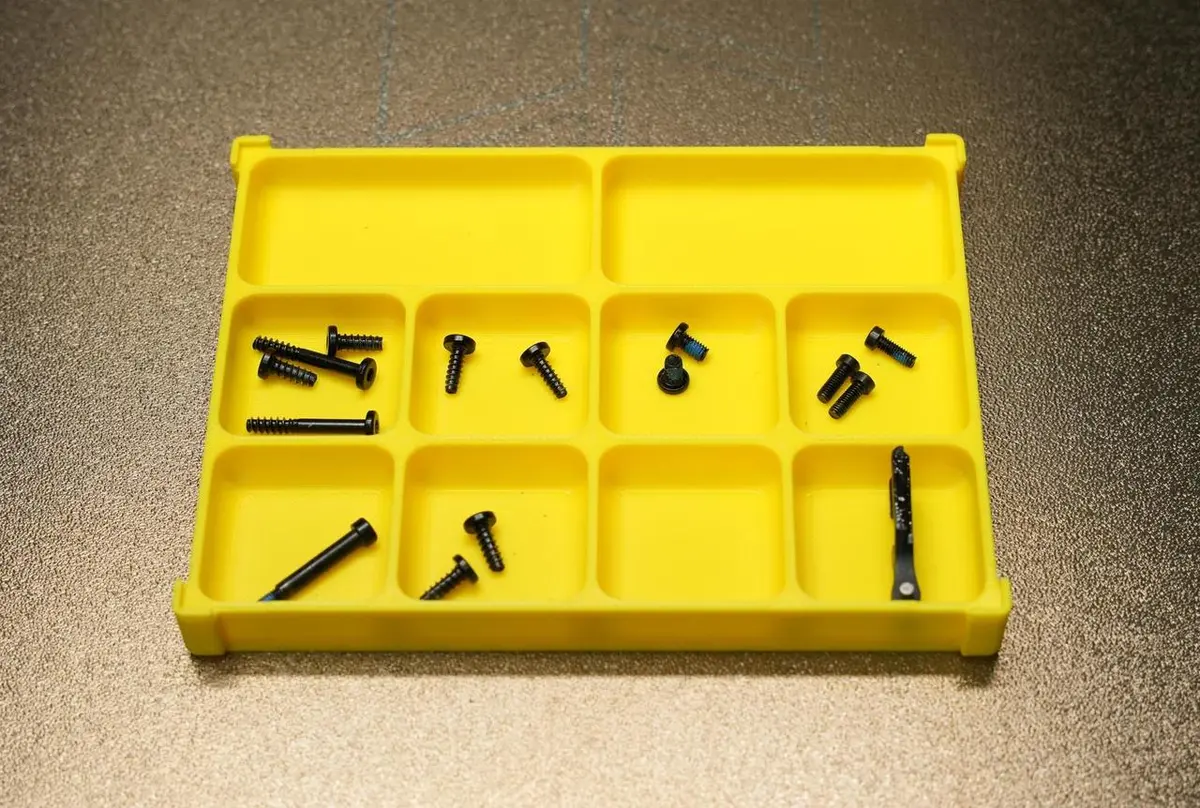

Denne udskiftningsproces involverer et stort antal skruer. For at undgå at miste eller forveksle skruer anbefales det, at du på forhånd klargør en skruebakke til sortering og nem adgang.

Sikkerhedsadvarsel

Det er afgørende, at du slukker for printeren, før du udfører vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og toolhead-ledninger. Hvis du arbejder med printeren tændt, kan det føre til kortslutning og dermed skader på elektronikken og sikkerhedsrisici.
Under vedligeholdelse eller fejlfinding kan det være nødvendigt at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de kommer i kontakt med hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og medføre yderligere problemer.
Derfor er det afgørende, at du slukker for printeren og afbryder den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutning eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer om denne guide, opret en ny ticket på vores supportside, så svarer vi hurtigst muligt og giver dig den hjælp, du har brug for.

Afmontering af den gamle hvirvelstrømssensor for højre dyse

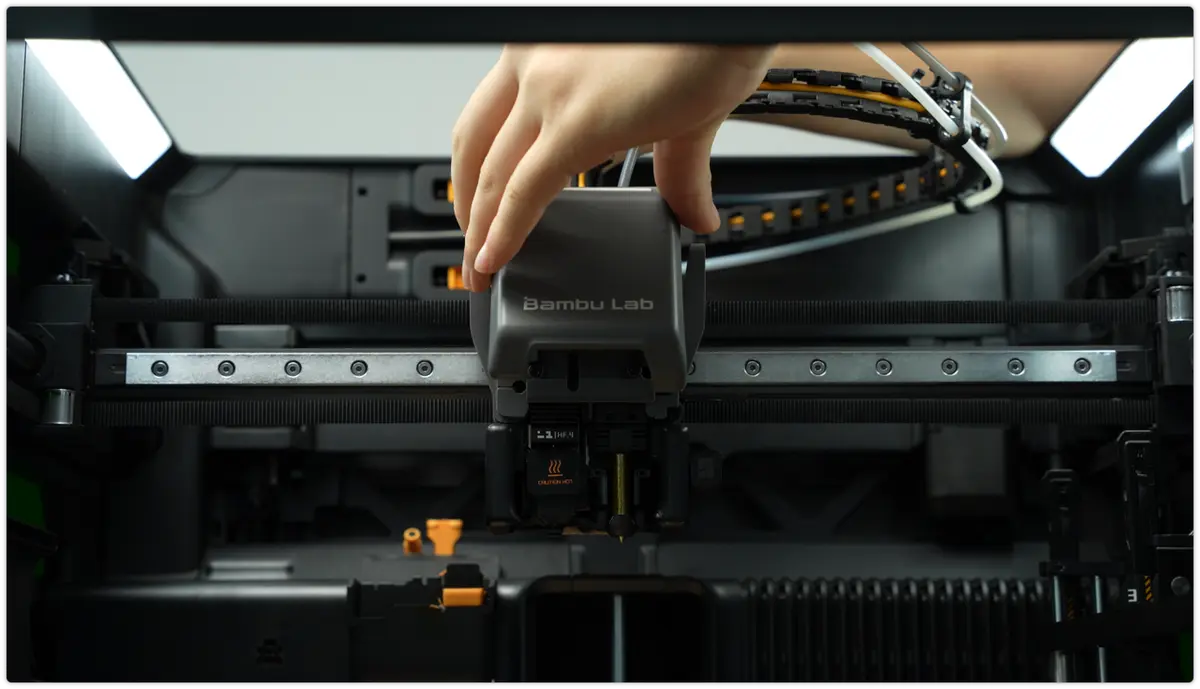

Trin 1: Afmontér toolheadens ekstra køleventilator

For detaljerede trin henvises til denne wiki: Udskiftning af toolheadens ekstra køleventilator.

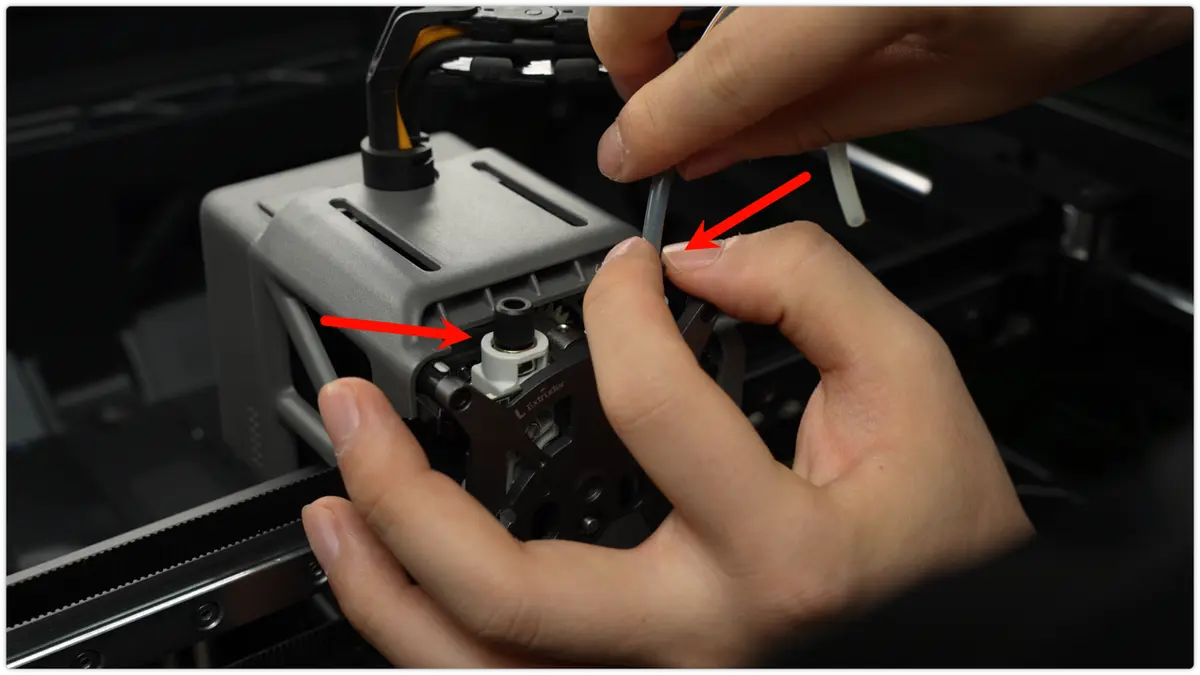

Trin 2: Afmontér PTFE-slangen oven over toolheaden

Tryk jævnt på den sorte yderring for at låse de to pneumatiske fittings oven over ekstruderen op, og fjern derefter PTFE-slangen.

Trin 3: Afmontér venstre og højre hotend

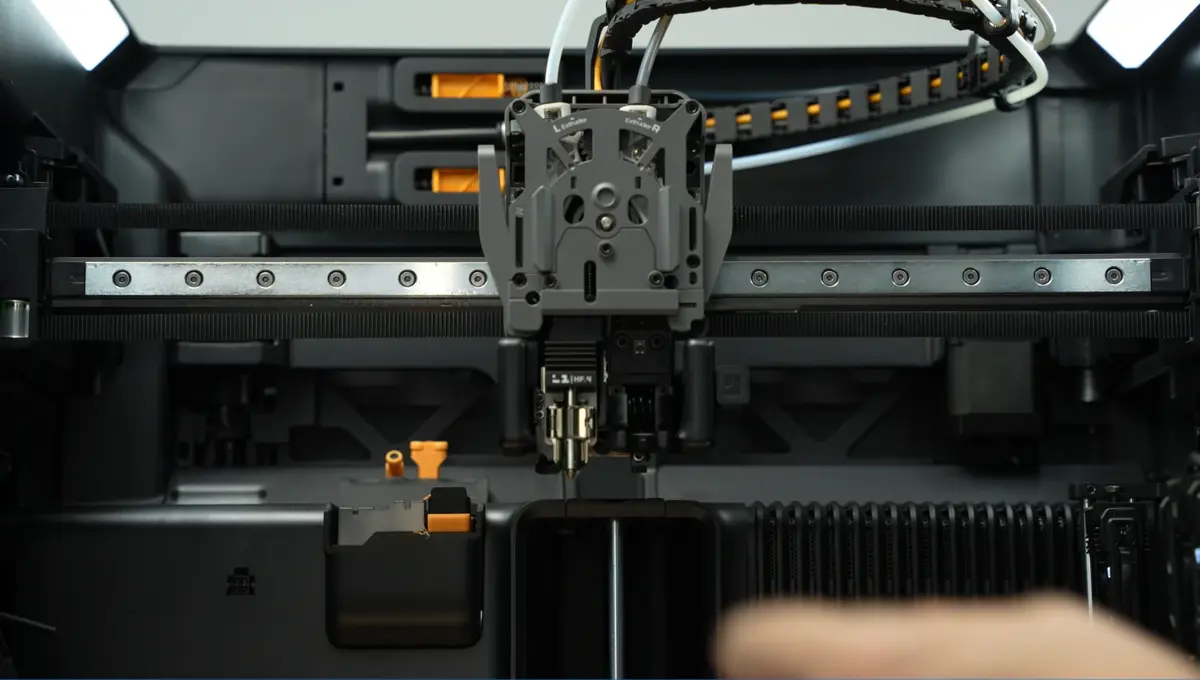

Venstre dyse: Fjern silikonemuffen, åbn fastgørelsesklemmen på dysesamlingen, og tag den venstre dysesamling ud.

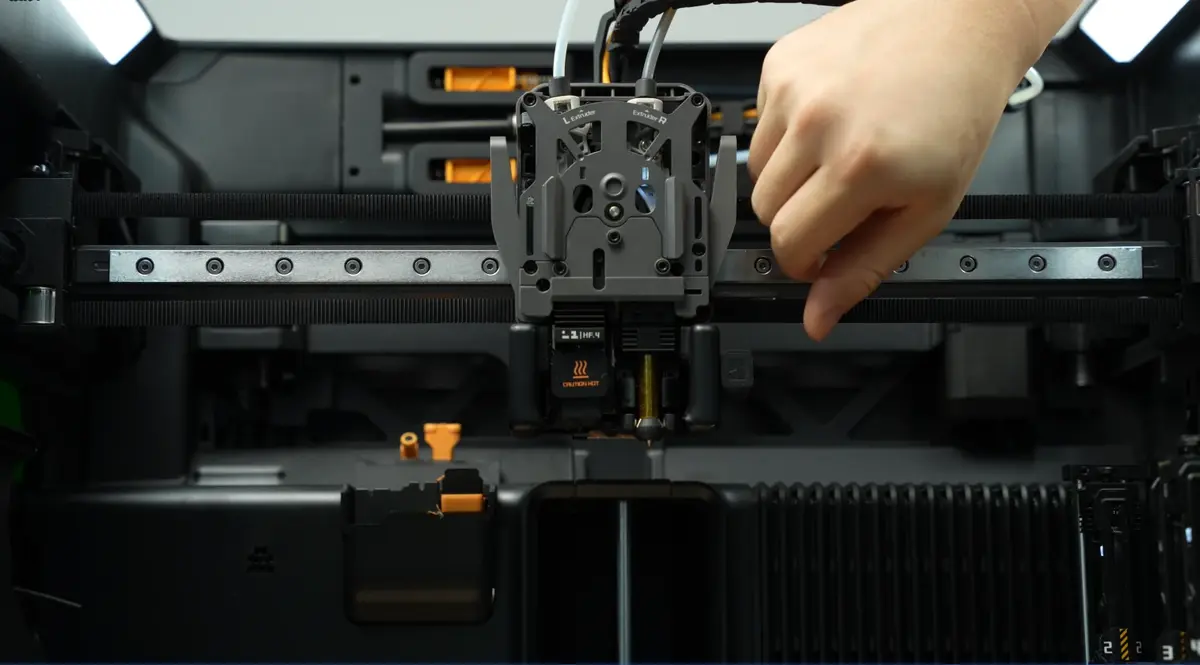

Højre dyse: Træk dysehåndtaget mod højre for at låse op, og afmontér den højre dysesamling.

Trin 4: Afmontér ekstruderens filamentføringssamling

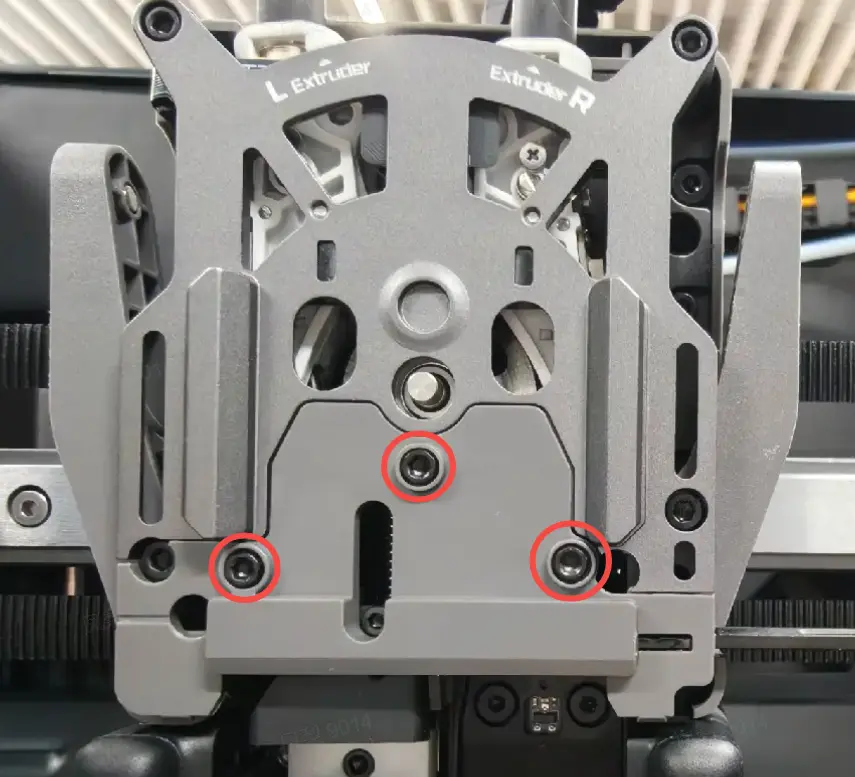

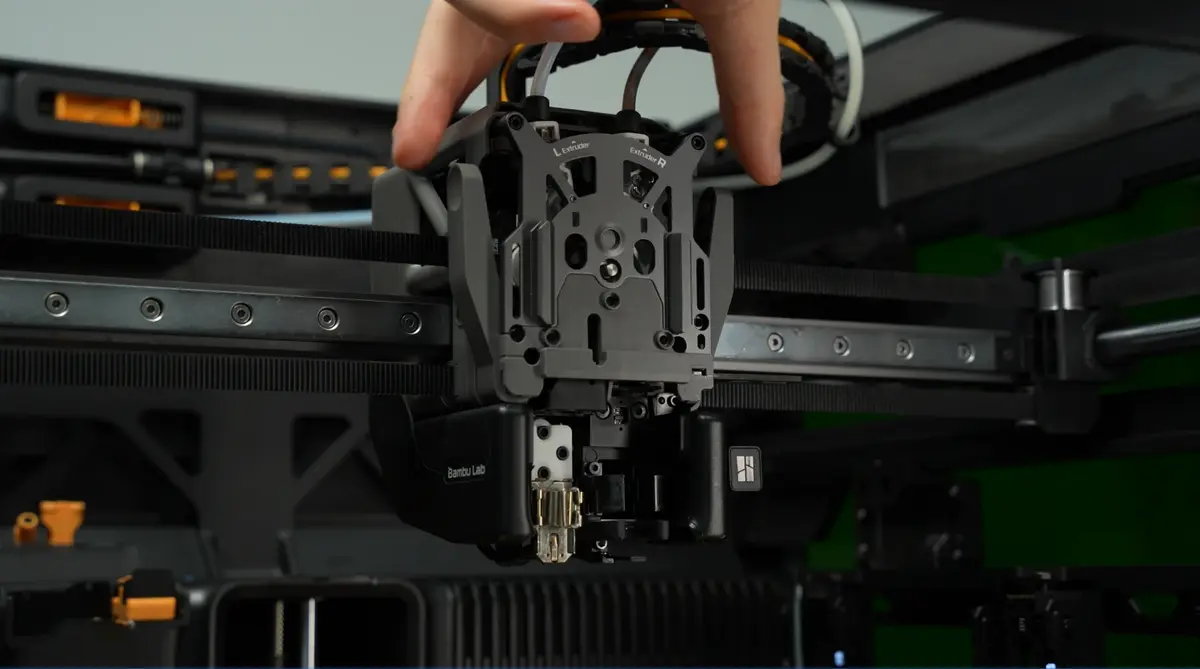

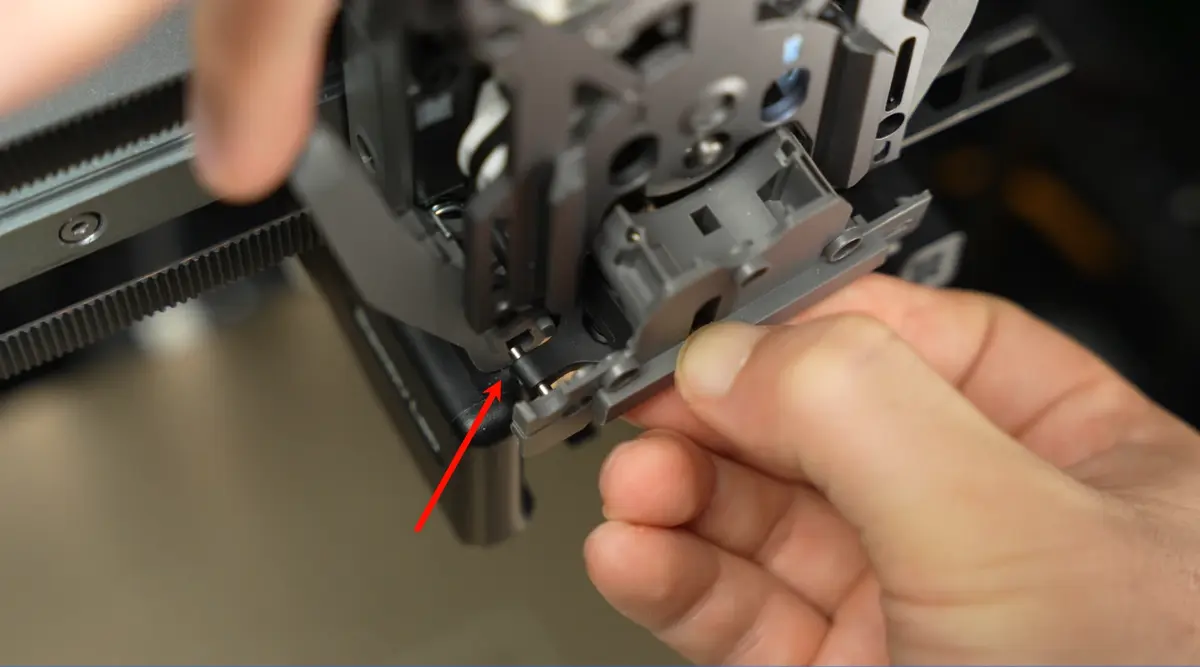

Brug fingrene til at trykke på den sorte dyseforbindelse nedefra, mens du forsigtigt trykker på håndtaget på den venstre skærer for at frigøre den fra rillen ved skærerens skrue.

For detaljerede udskiftningstrin henvises til denne wiki: H2C ekstruderens filamentføring.

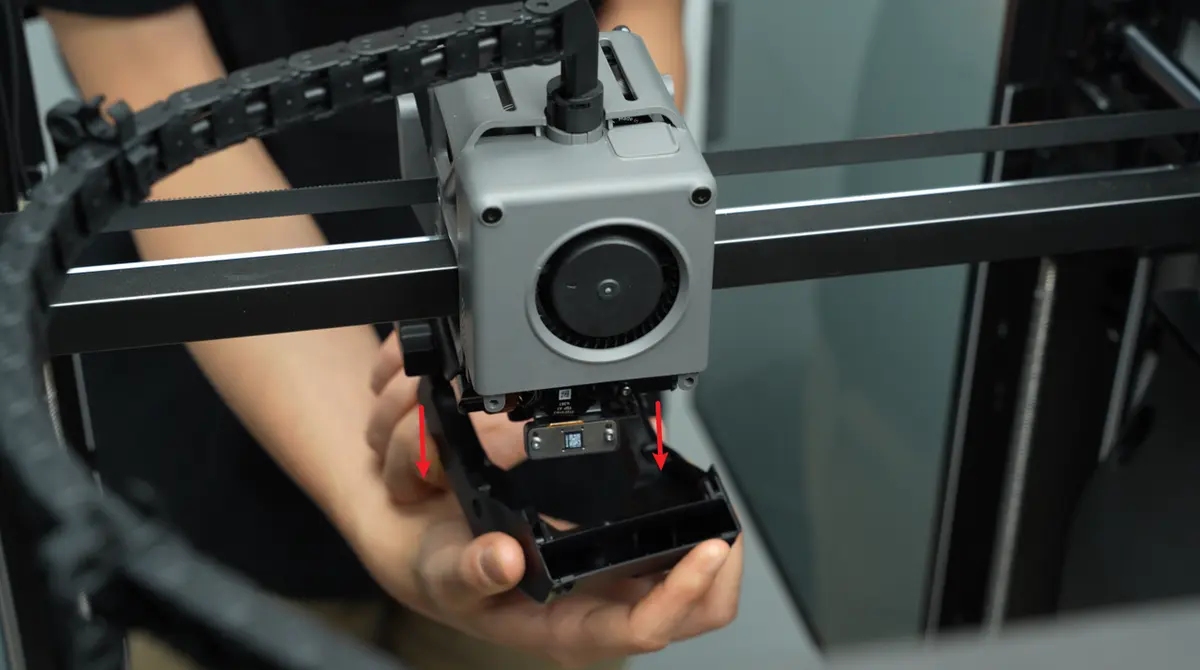

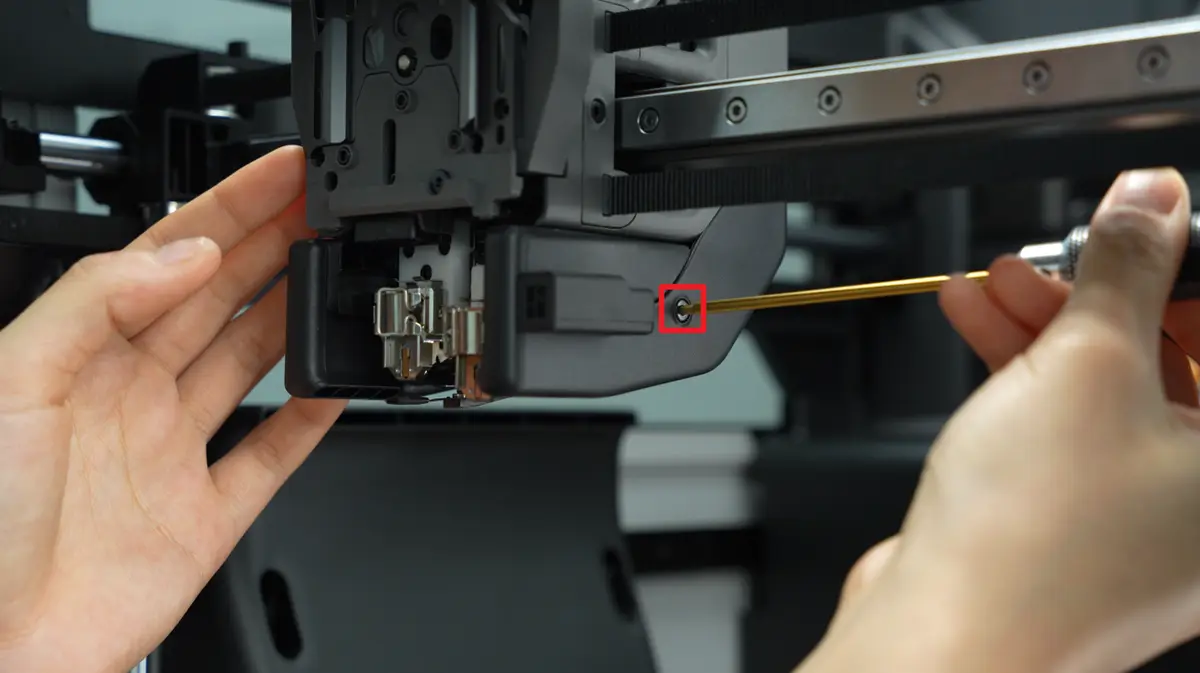

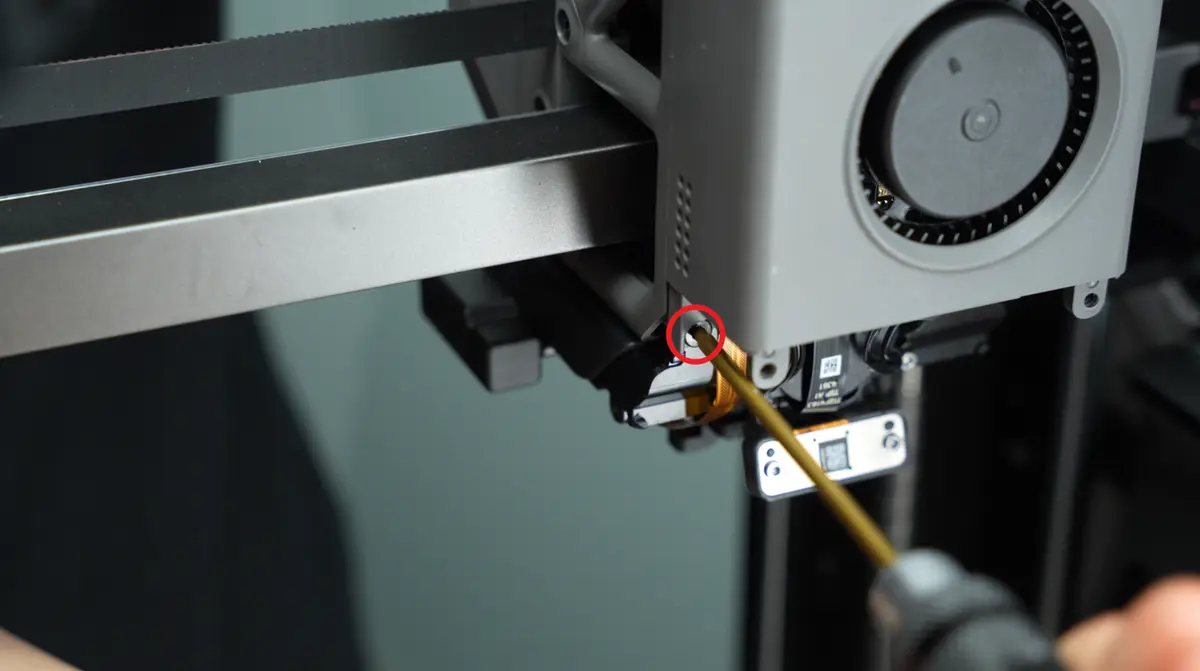

Trin 5: Afmontér delkøleventilatorens kanal og ventilator

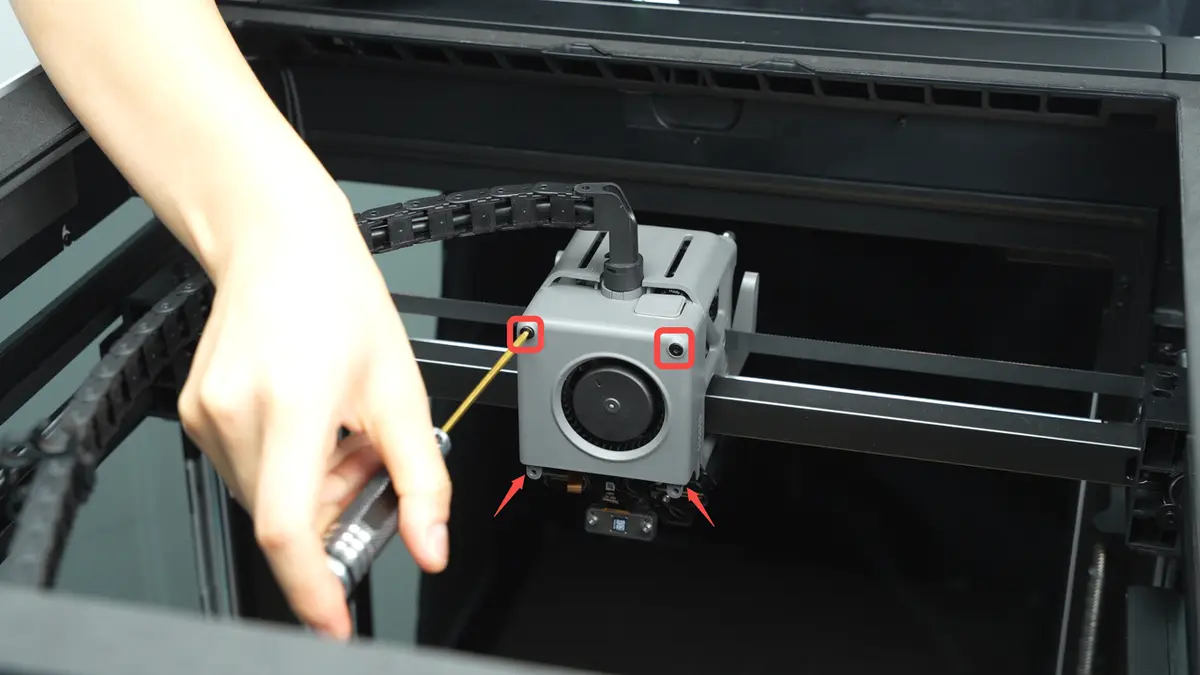

For detaljerede trin henvises til denne wiki: Udskiftning af H2C delkøleventilator.

Trin 6: Afmontér ekstruderenheden

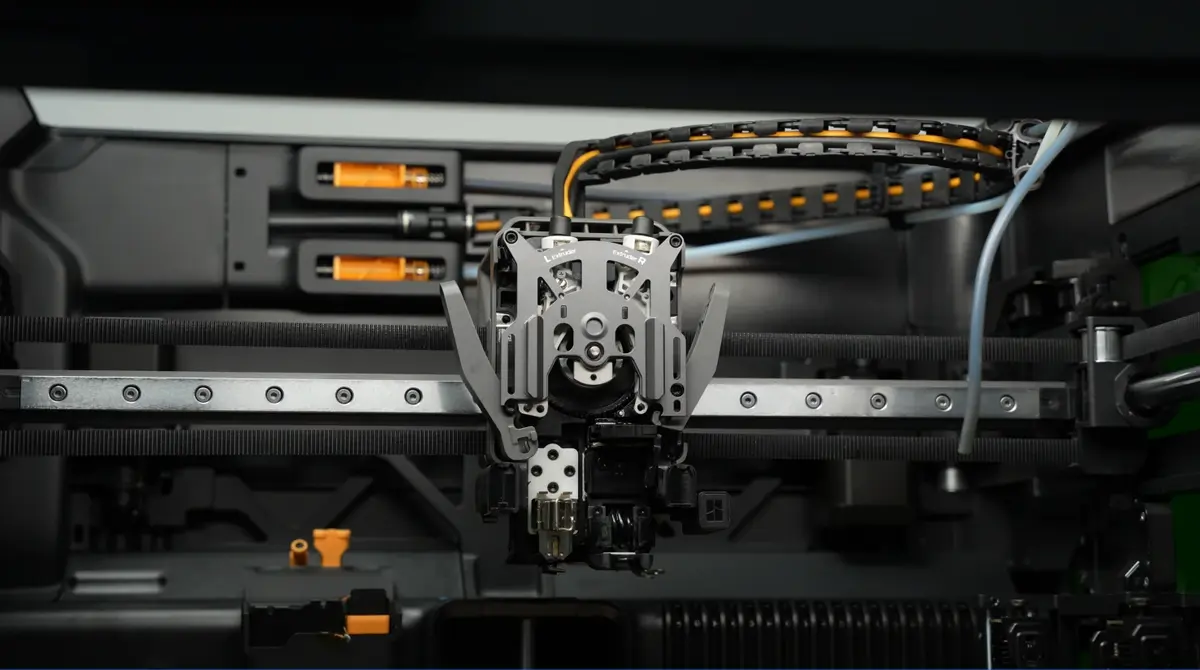

For detaljerede trin henvises til denne wiki: Udskiftningsguide til H2C ekstruderenhed.

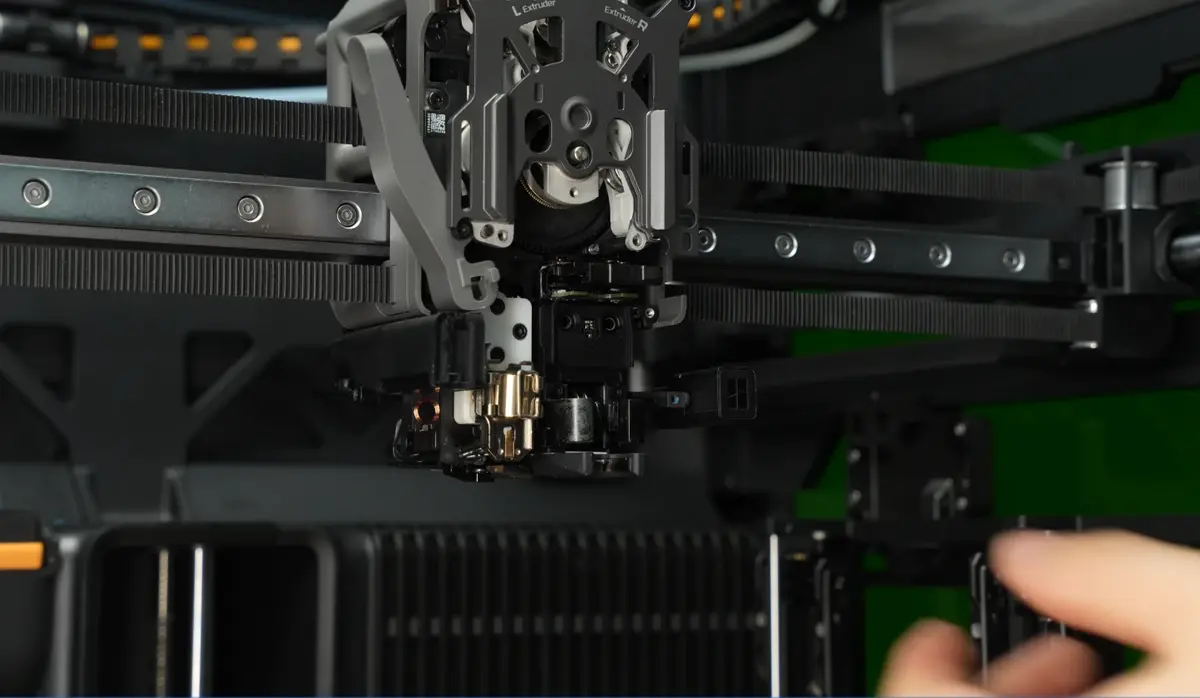

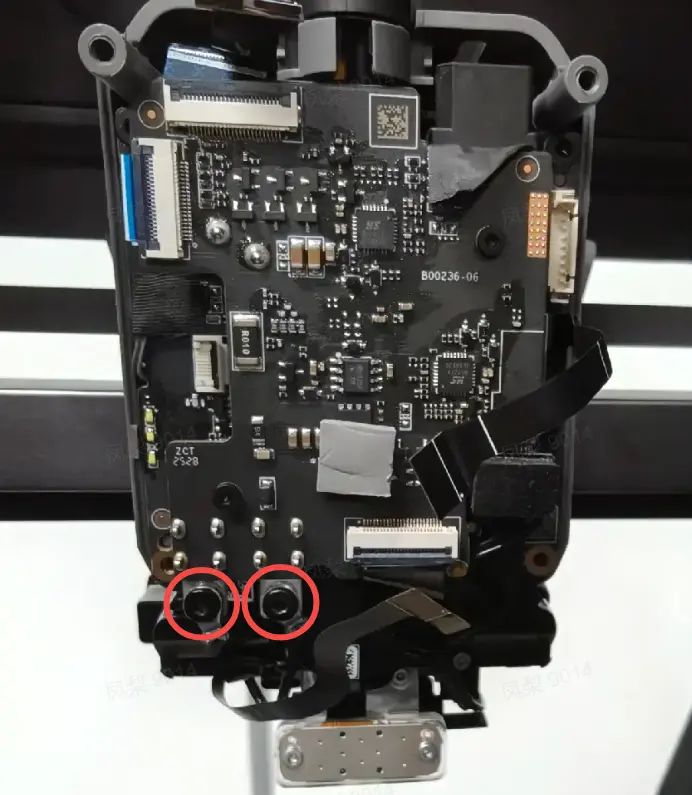

Trin 7: Afmontér induktionsvarmesamlingen

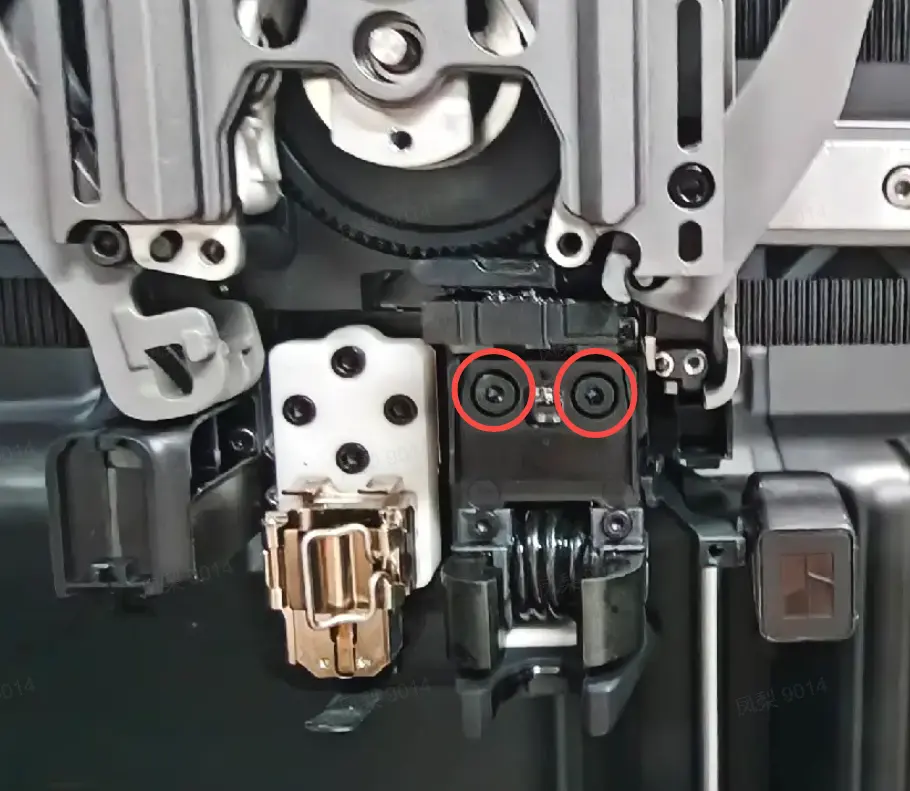

For detaljerede trin henvises til denne wiki: Udskiftningsguide til H2C induktionsvarmesamling.

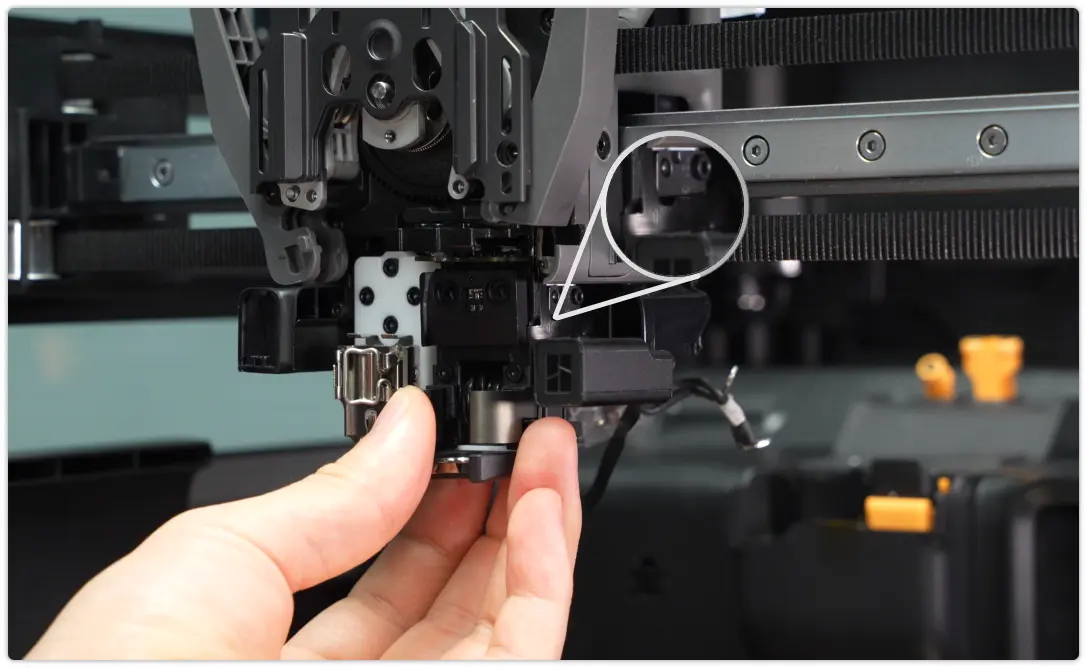

Det sideplacerede fladkabel er belagt med klæbemiddel, så vær ekstra forsigtig, når du afmonterer det, så du undgår at rive kablet i stykker.

Trin 8: Afmontér ekstruderforbindelseskortet

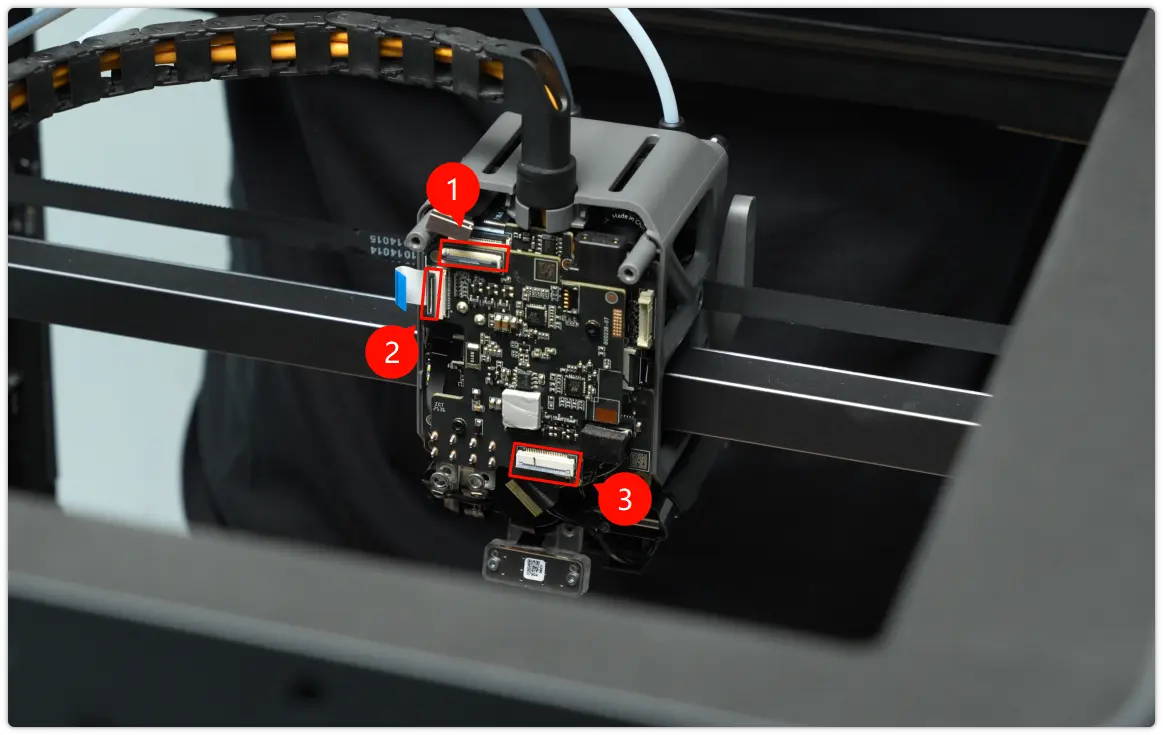

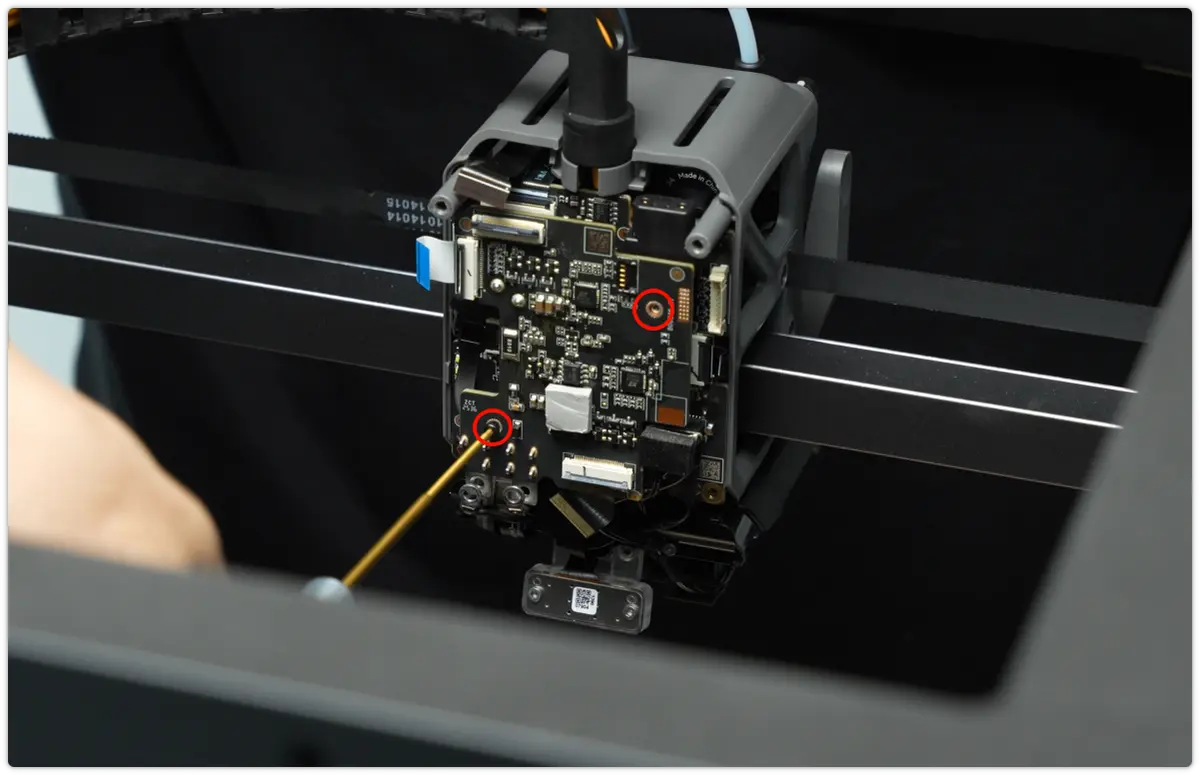

Som vist på figuren nedenfor frakobler du de tre FPC-stik på ekstruderforbindelseskortet, bruger en 1,5 mm unbrakonøgle til at fjerne de to fastgørelsesskruer (M1.6 × 4) og fjerner forsigtigt ekstruderinterfacekortet.

Trin 9: Afmontér hvirvelstrømssensoren for højre dyse

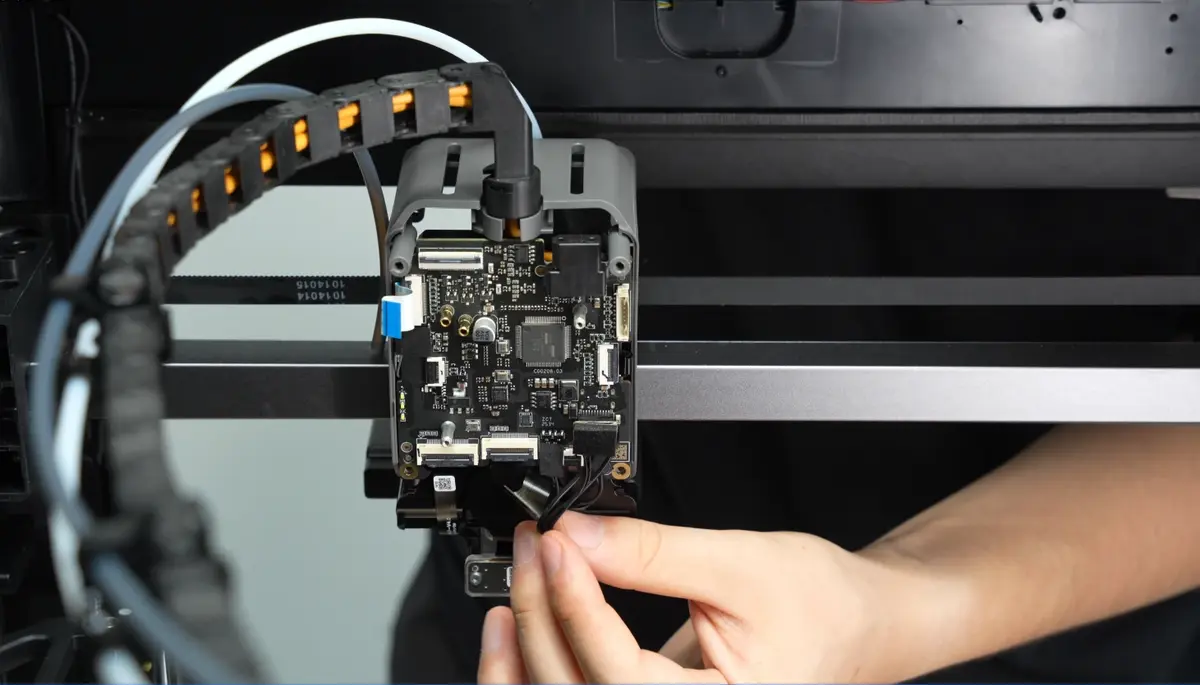

Find varmeelementets kabelstik, frakobl det forsigtigt, og træk kablet ud af kabelklemmen.

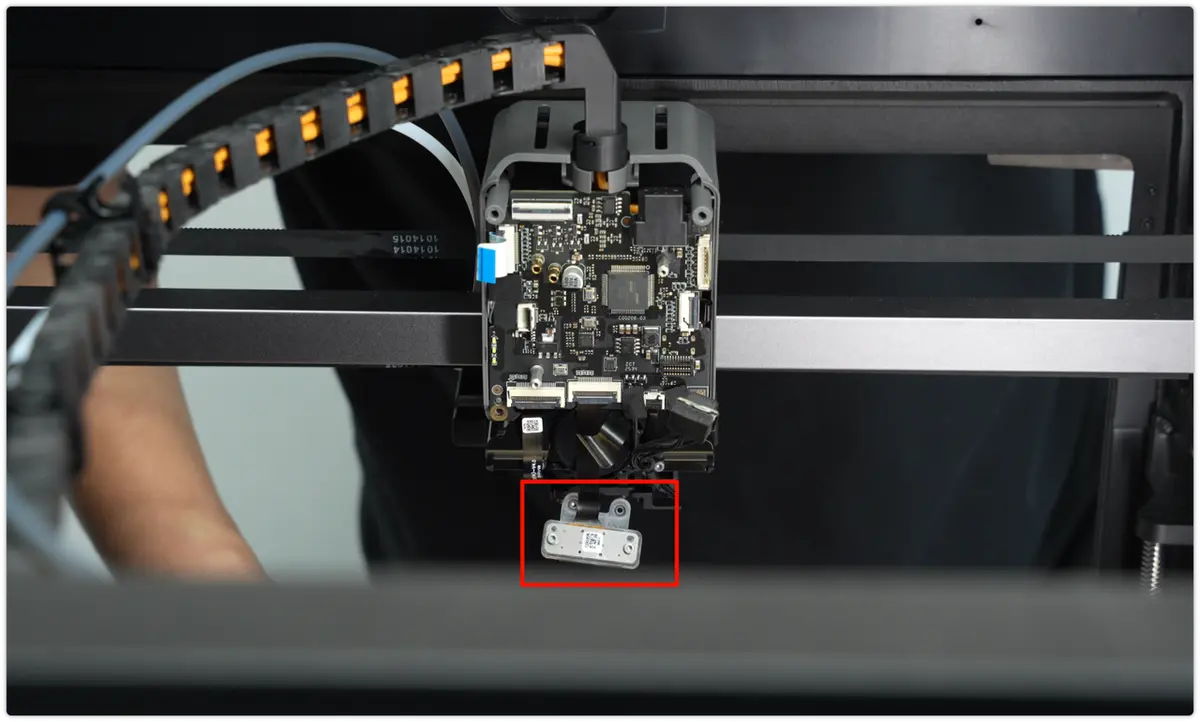

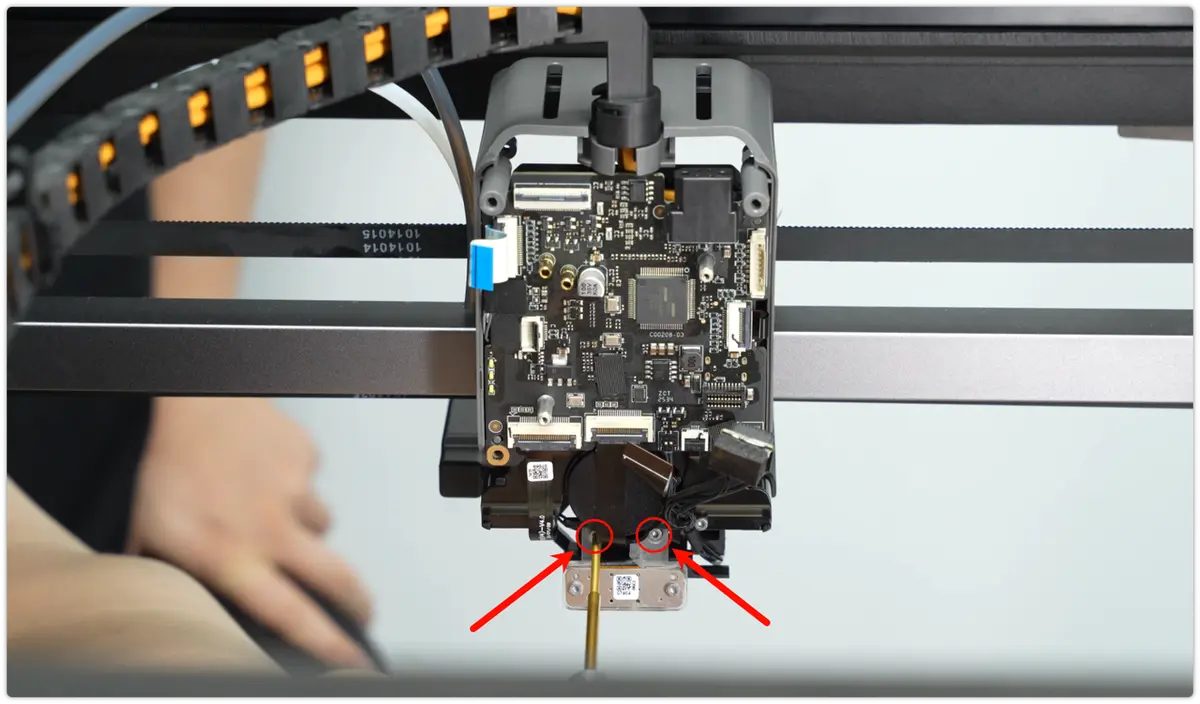

Fordi der er konflikt mellem dysekameraet og hvirvelstrømsspolens kabel, skal toolhead-kameraet løsnes først. Brug en 1,5 unbrakonøgle til at fjerne kameraets fastgørelsesskruer. Bemærk, at kamerakablet ikke skal fjernes, du skal blot flytte kameraet en smule for at skabe plads til arbejdet.

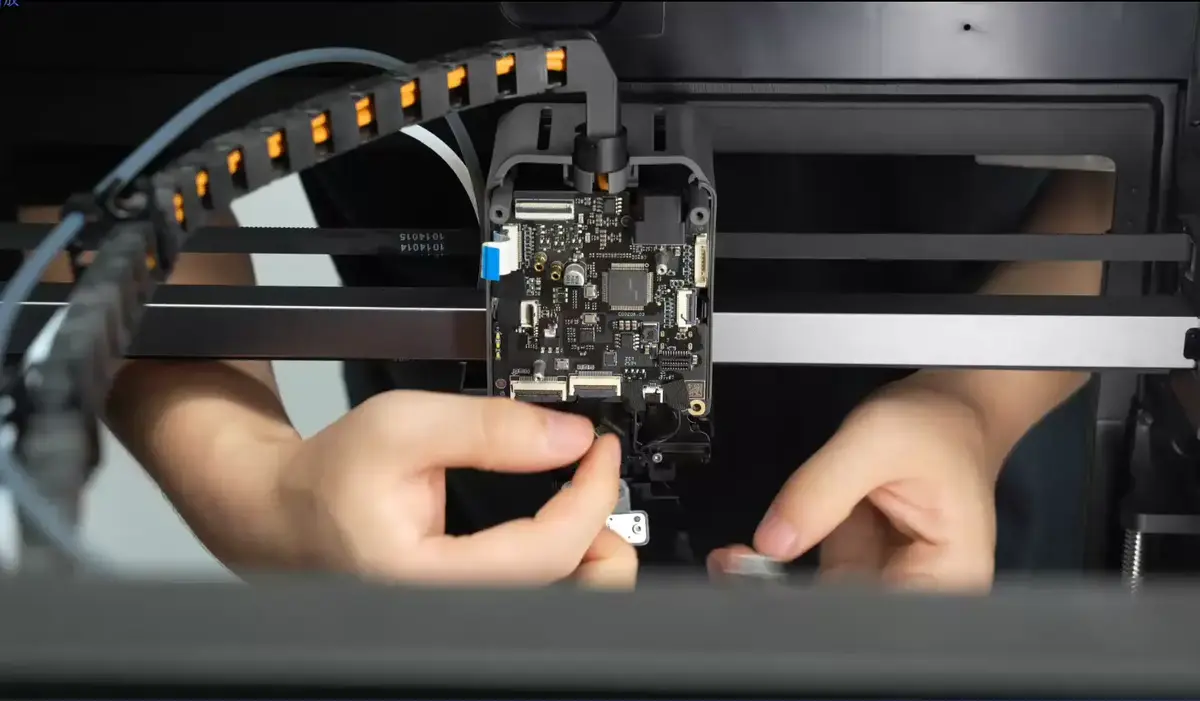

Fjern tapen fra stikket til hvirvelstrømssensoren for højre dyse.

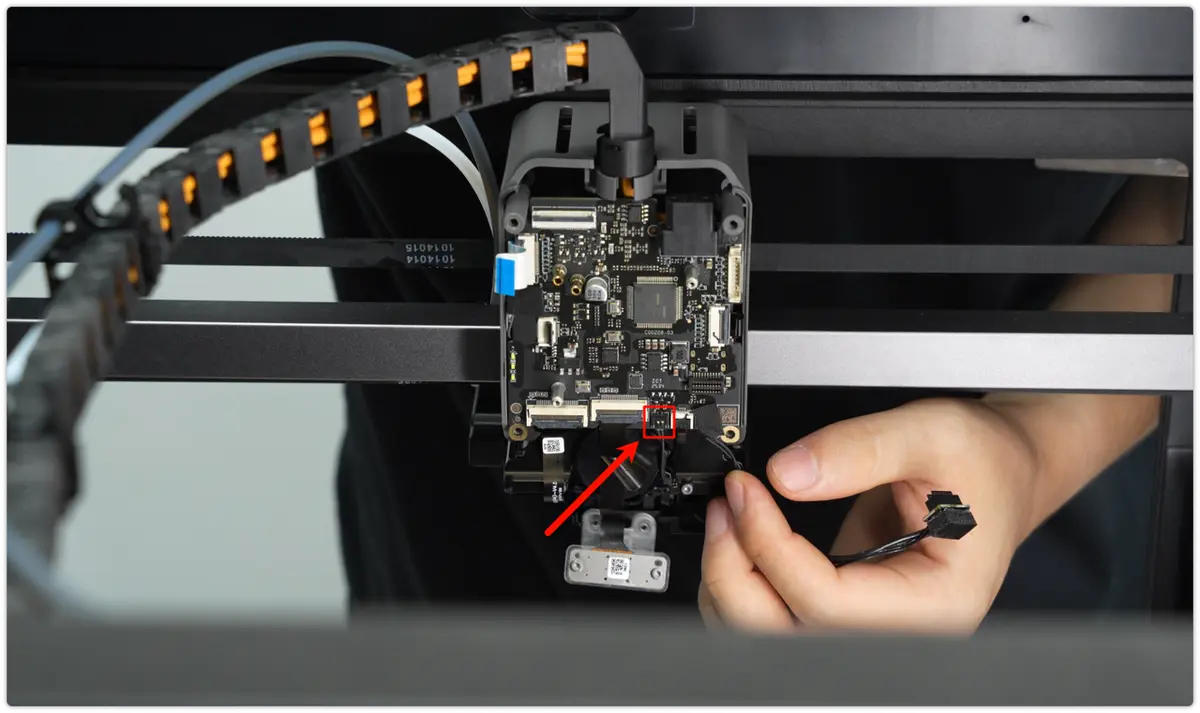

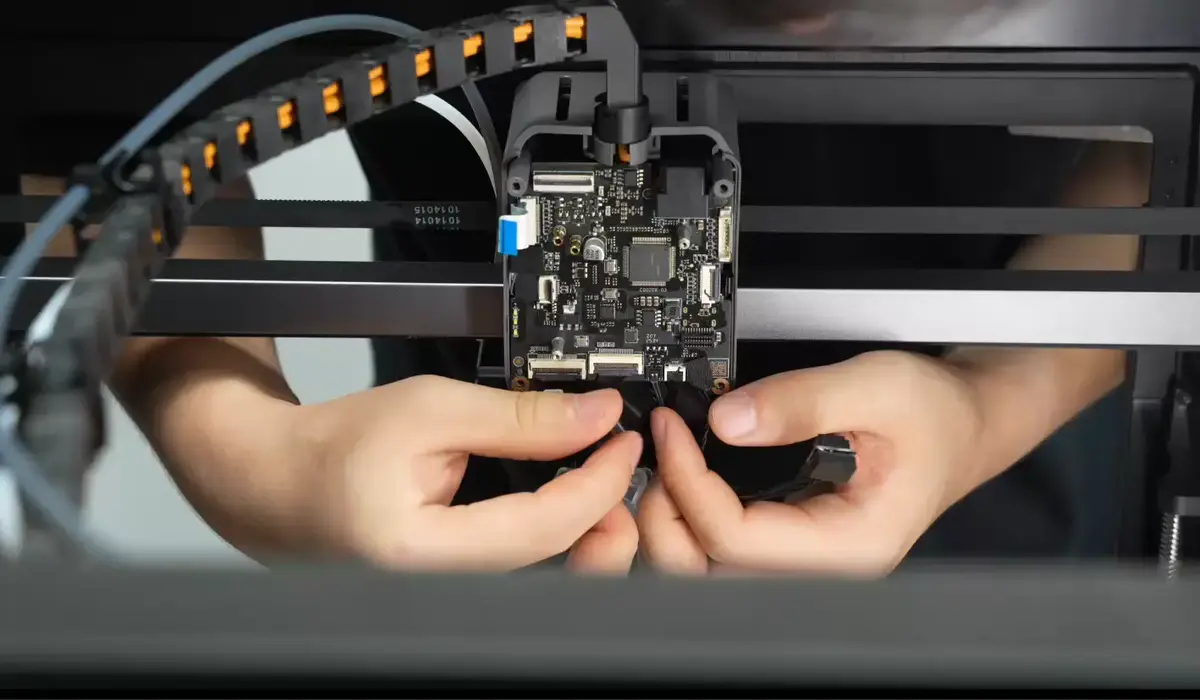

Tag fat i stikket til hvirvelstrømssensoren for højre dyse, og skub det udad langs dets plan.

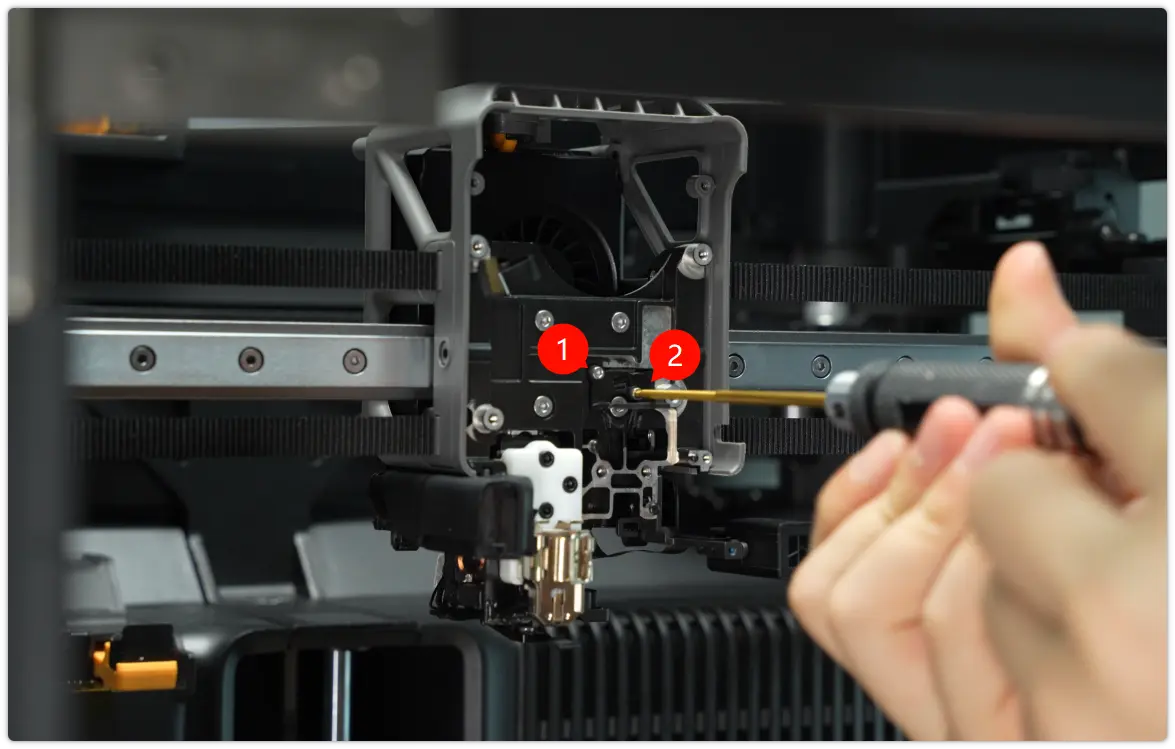

Brug en 1,5 unbrakonøgle til at fjerne de to fastgørelsesskruer (M1.6 × 4) fra højre hvirvelstrømssensor.

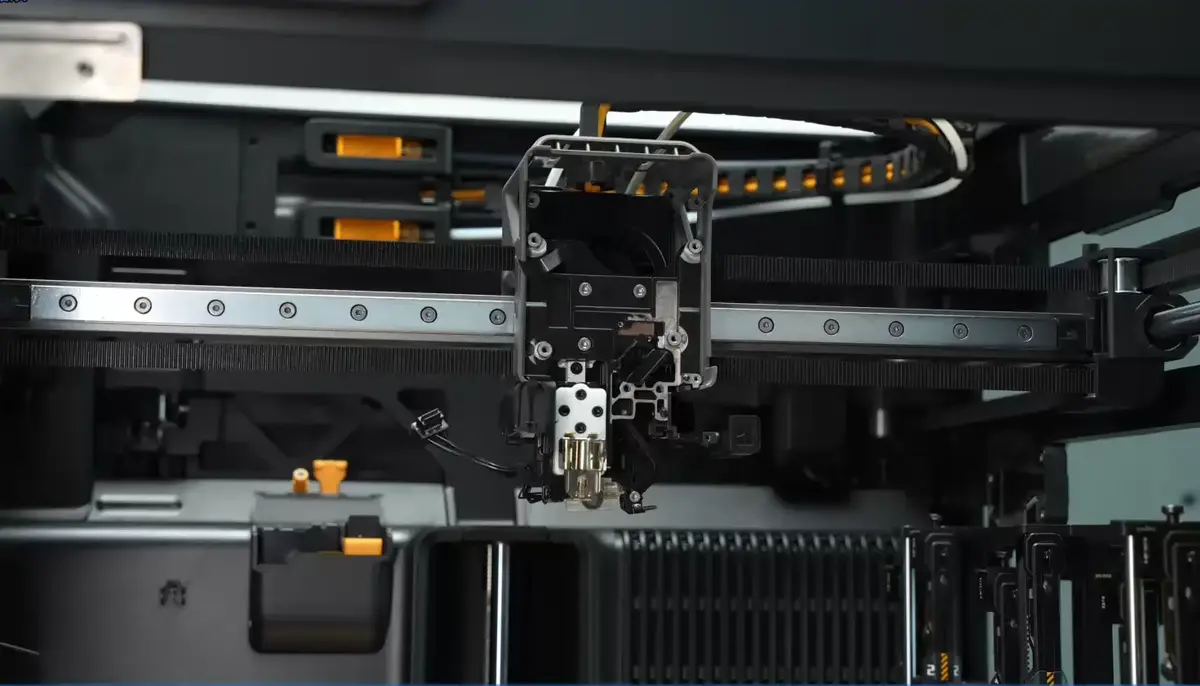

Træk langsomt højre hvirvelstrømssensor vandret ud oppefra toolheaden, og pas på, at sensorkablet ikke gnider mod eller hænger fast i de omkringliggende komponenter under afmonteringen.

Montering af en ny hvirvelstrømssensor for højre dyse

Trin 1: Montér højre hvirvelstrømssensor

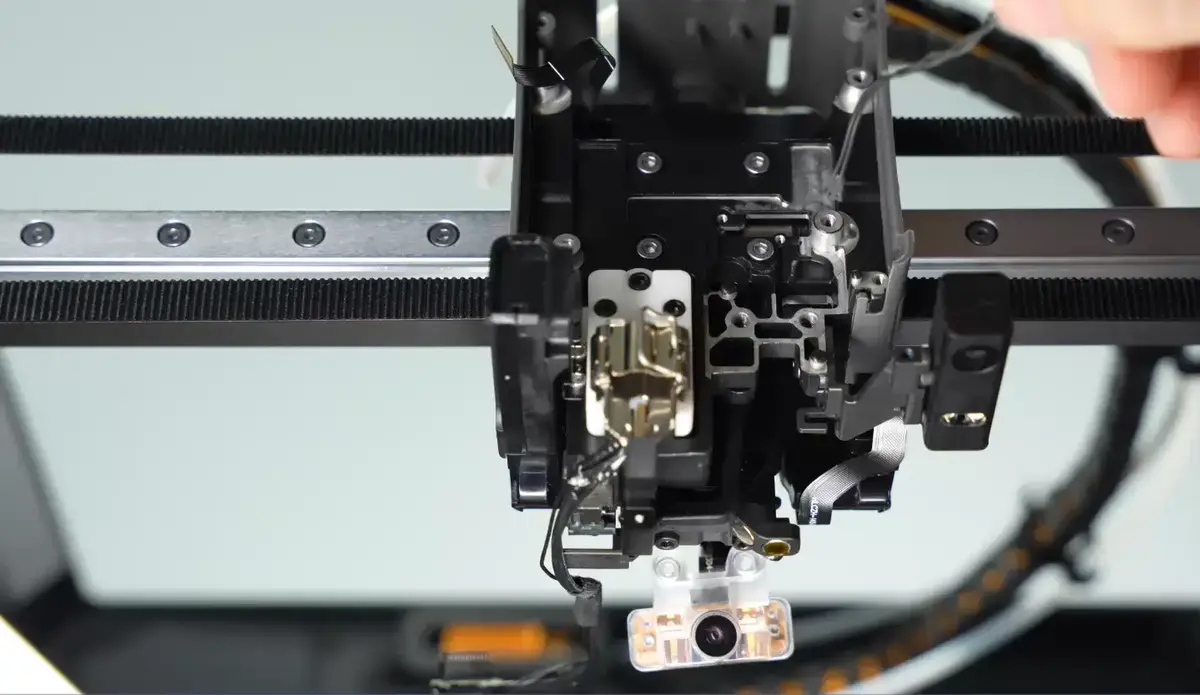

Før stikket på den nye højre hvirvelstrømssensor gennem det forborede hul på toolheaden, og placer derefter sensoren ud for skruehullet.

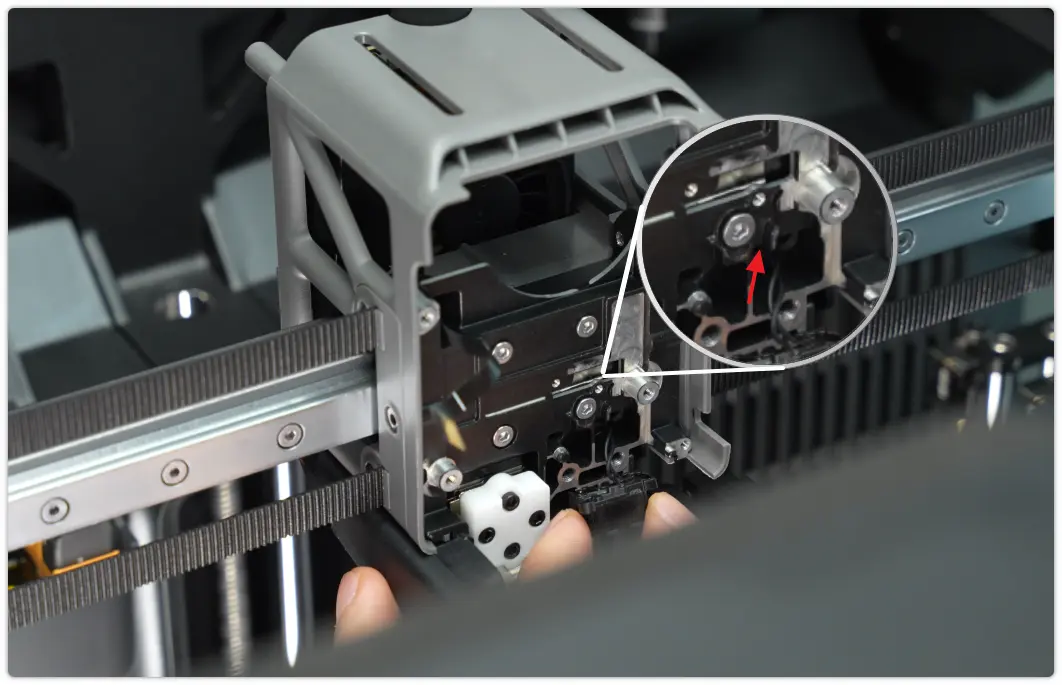

Læg kablet i maskinens dertil indrettede kabelbakke for at sikre, at det ikke kommer i klemme eller bliver mast.

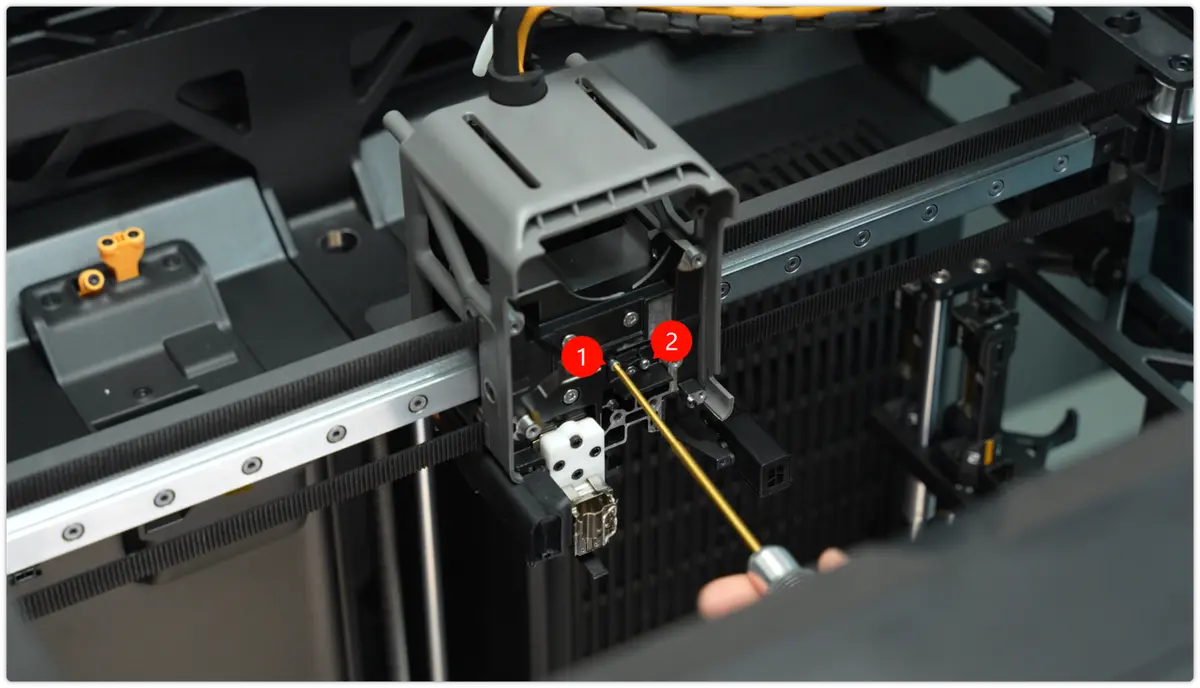

Placer højre hvirvelstrømssensor ud for skruehullet på monteringsstedet, og juster dens position, indtil den har fuld kontakt med monteringsfladen. Brug en 1,5 mm unbrakonøgle til at montere sensorens to fastgørelsesskruer, men spænd dem kun let (spænd dem ikke helt).

Bemærk: Spænd ikke hvirvelstrømssensorens to skruer helt i dette trin. Spænd først sensorens to fastgørelsesskruer, når monteringen af varmesamlingen er fuldført.

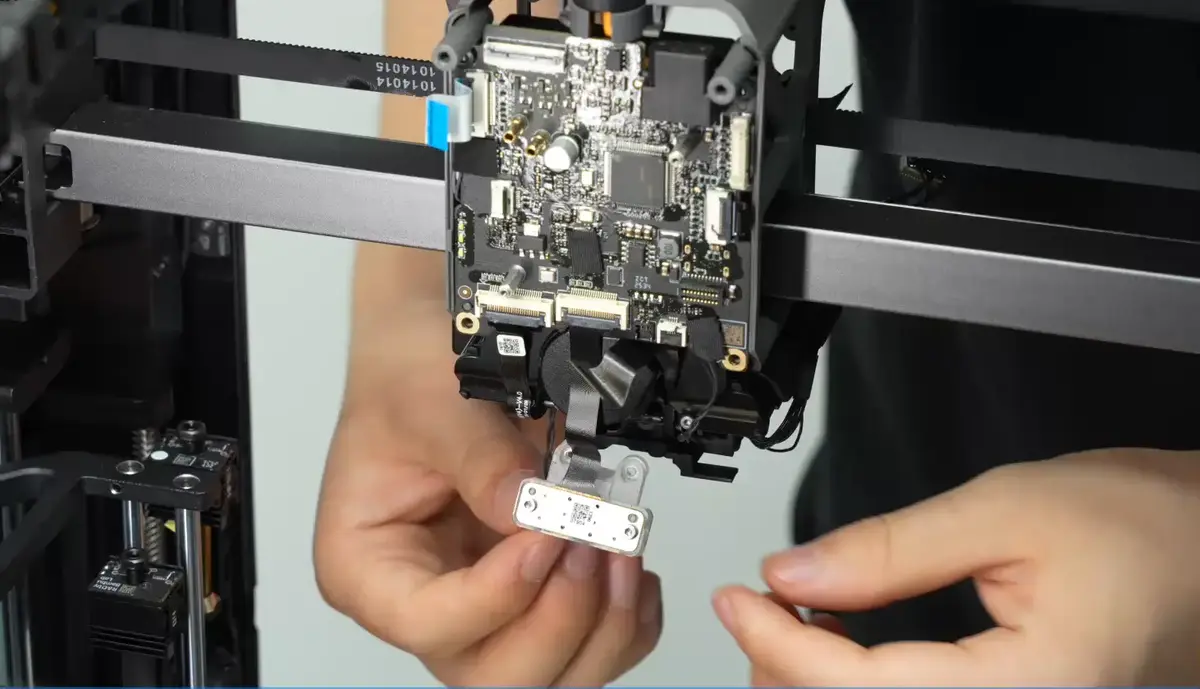

Gå om bag toolheaden, og før kablet til højre hvirvelstrømssensor under dysekameraets forbindelseskabel, og læg det derefter i kabelklemmen.

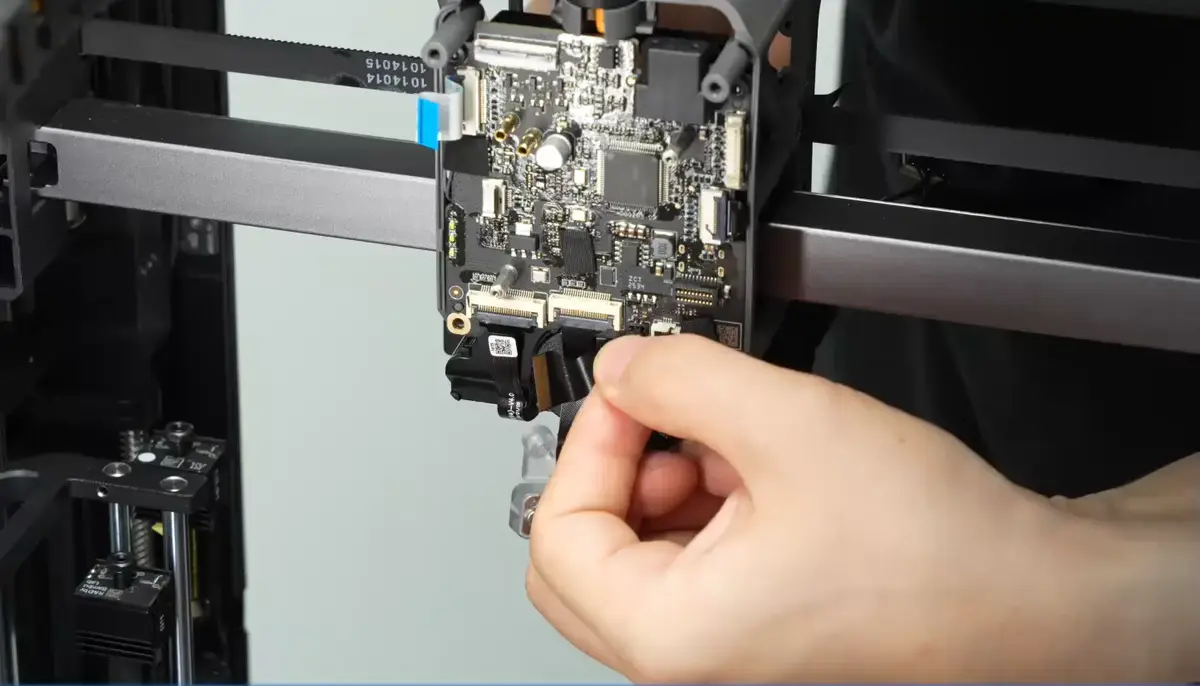

Montér hvirvelstrømssensorens stik med interfacets metalside udad. Tryk det forsigtigt ind i TH-kortets interface i vandret retning, og sæt derefter beskyttelsestapen på igen.

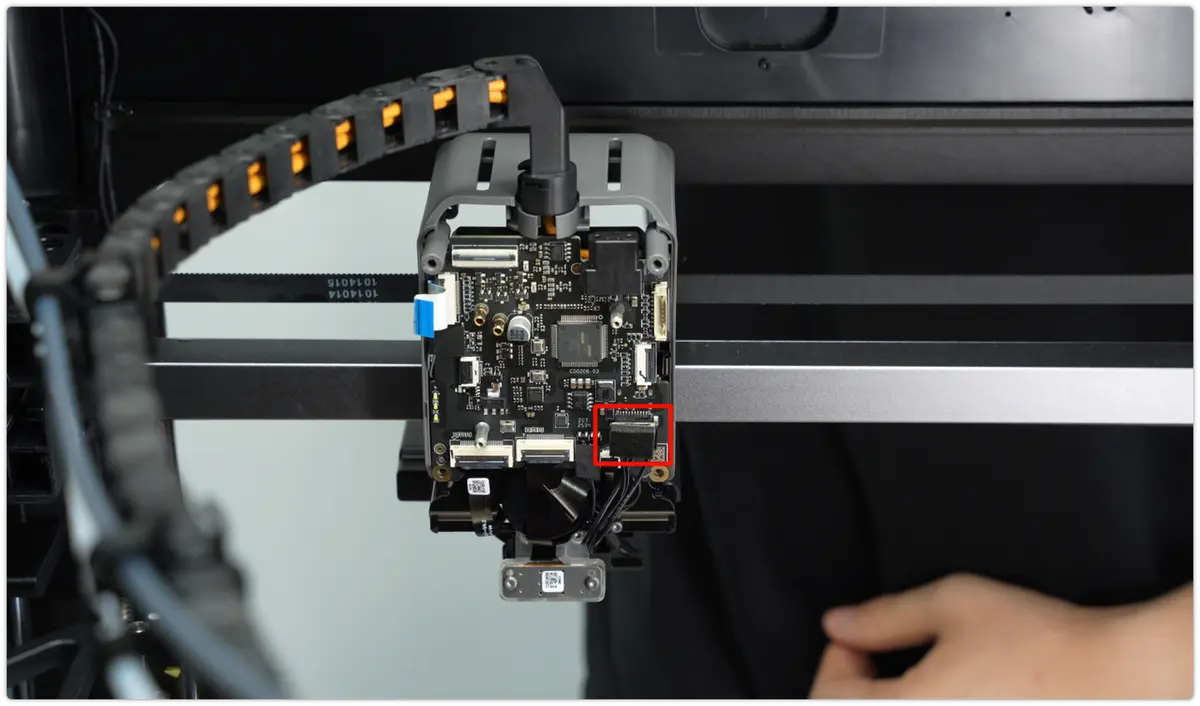

Placer varmekomponentens kabelstik ud for interfacet, og træk derefter forsigtigt i kablet efter tilkobling for at bekræfte, at det sidder fast.

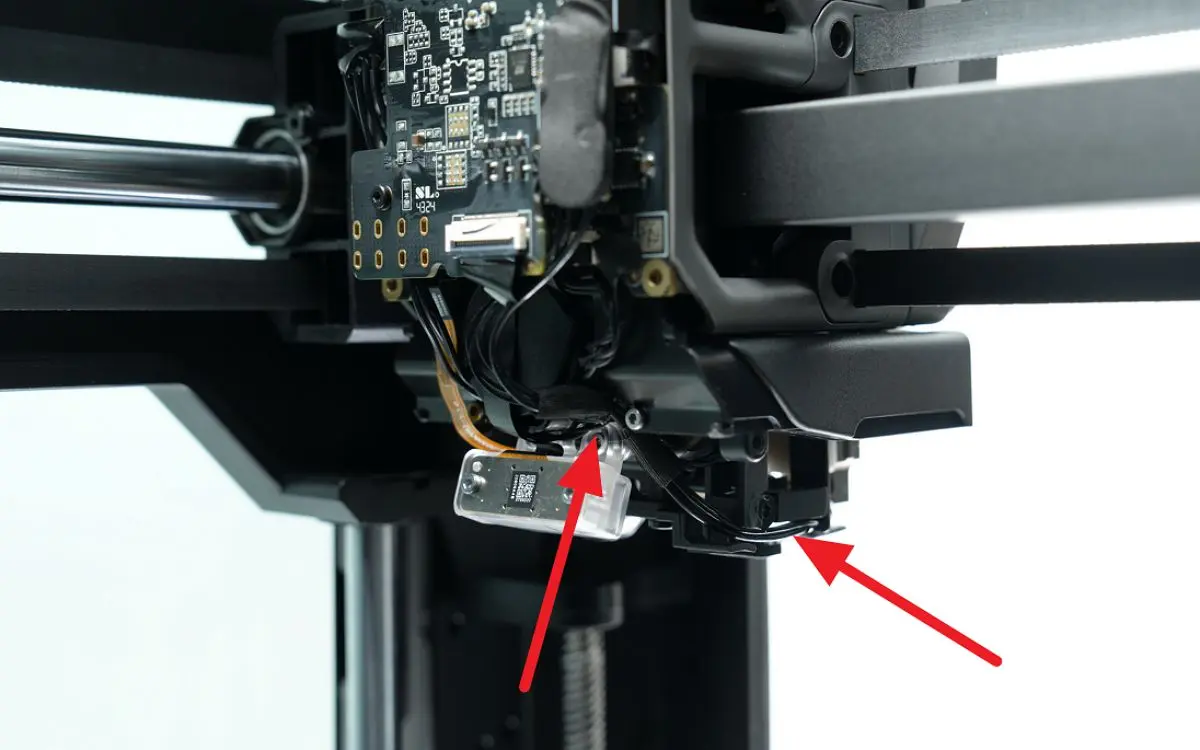

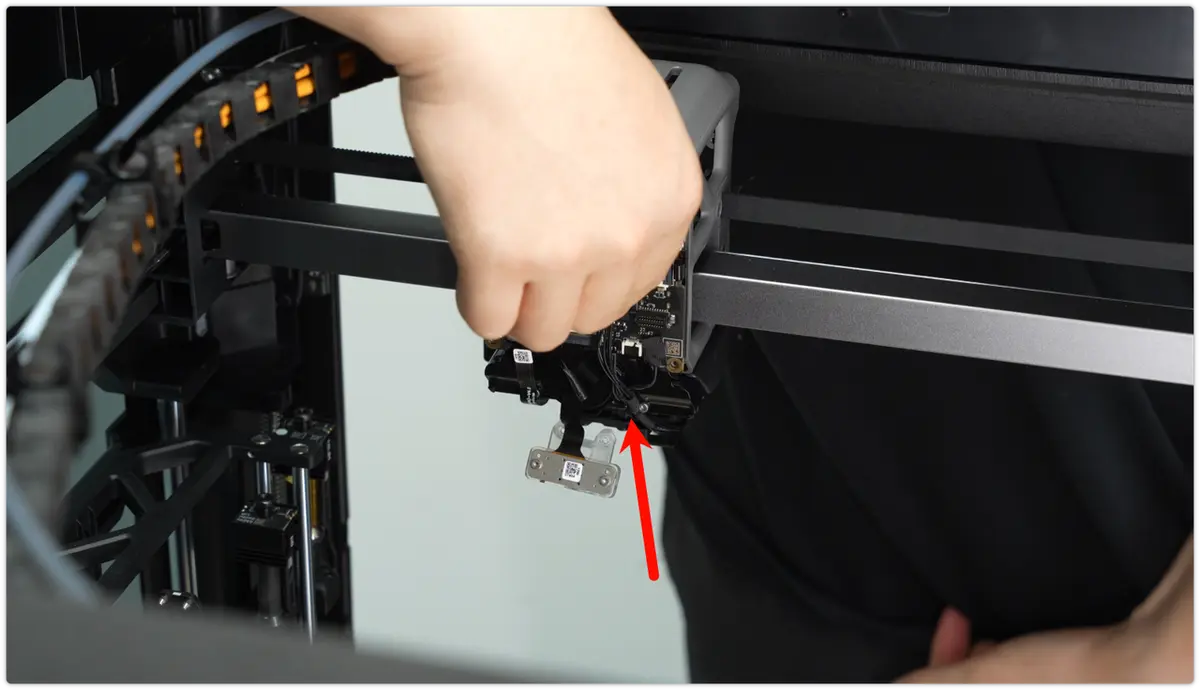

Som vist på billedet nedenfor lægger du komponentens kabel i kabelklemmen.

Trin 2: Montér ekstruderforbindelseskortet

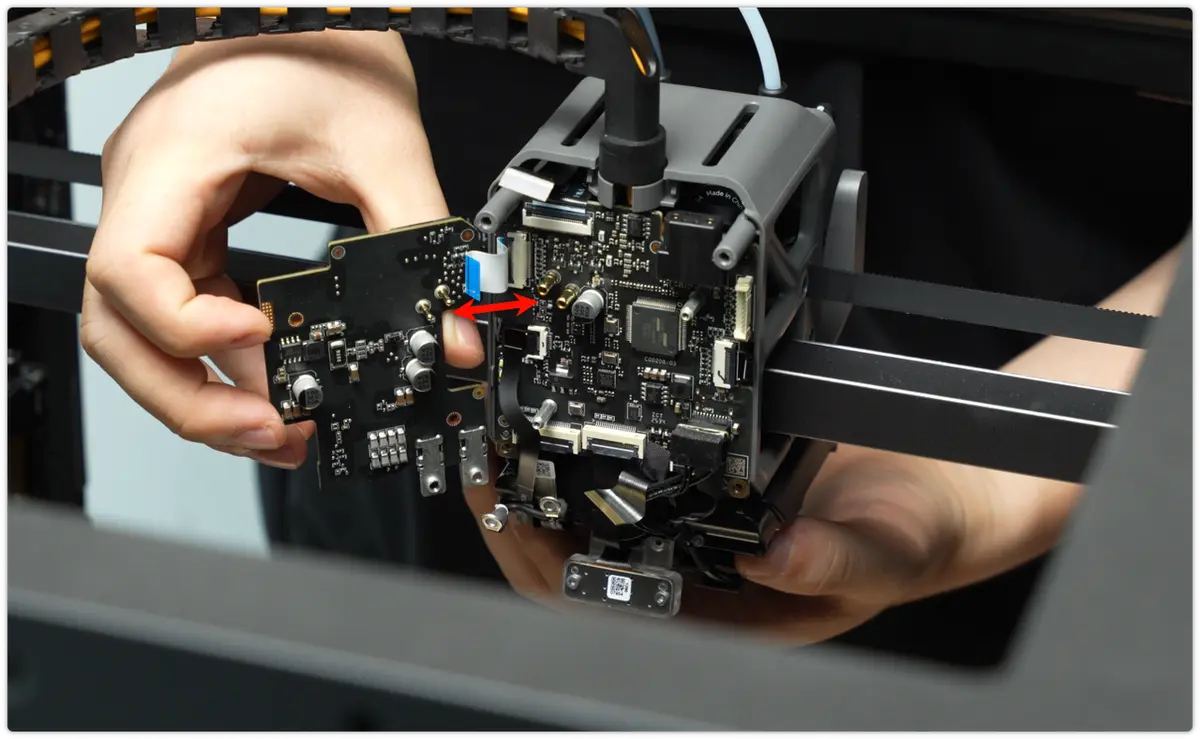

Juster ekstruderforbindelseskortets position, ret de to guldben på kortet ind efter det tilsvarende interface på TH-kortet, og før det langsomt lodret på plads.

Tilslut de tre FPC-stik på ekstruderinterfacekortet, og spænd derefter de to fastgørelsesskruer (M1.6 × 4) med en 1,5 mm unbrakonøgle for at fuldføre monteringen af ekstruderinterfacekortet.

Trin 3: Montér induktionsvarmesamlingen

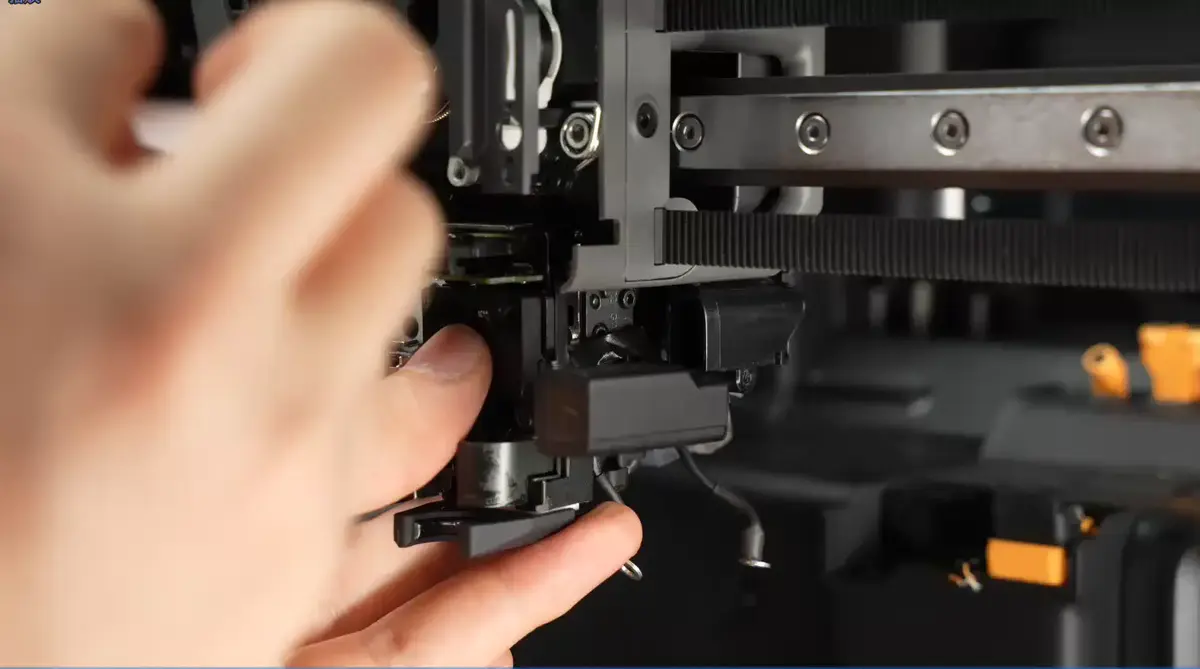

Læg et tyndt ark A4-papir oven på varmesamlingen som stødpude for at undgå hård kontakt mellem varmesamlingen og den øverste hvirvelstrømssensor under monteringen.

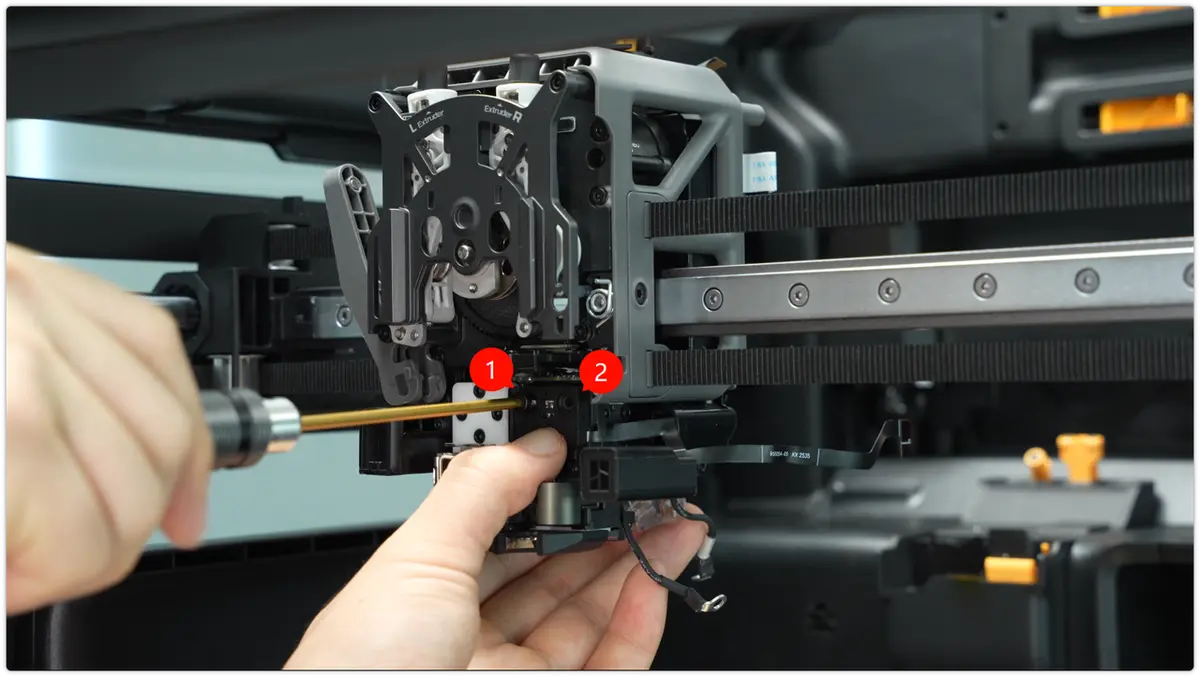

Når positionen er bekræftet, spænder du varmesamlingens to fastgørelsesskruer.

For detaljerede trin henvises til denne wiki: Udskiftningsguide til H2C induktionsvarmesamling.

Når monteringen af varmesamlingen er fuldført, spænder du fastgørelsesskruerne på den højre hvirvelstrømssensor.

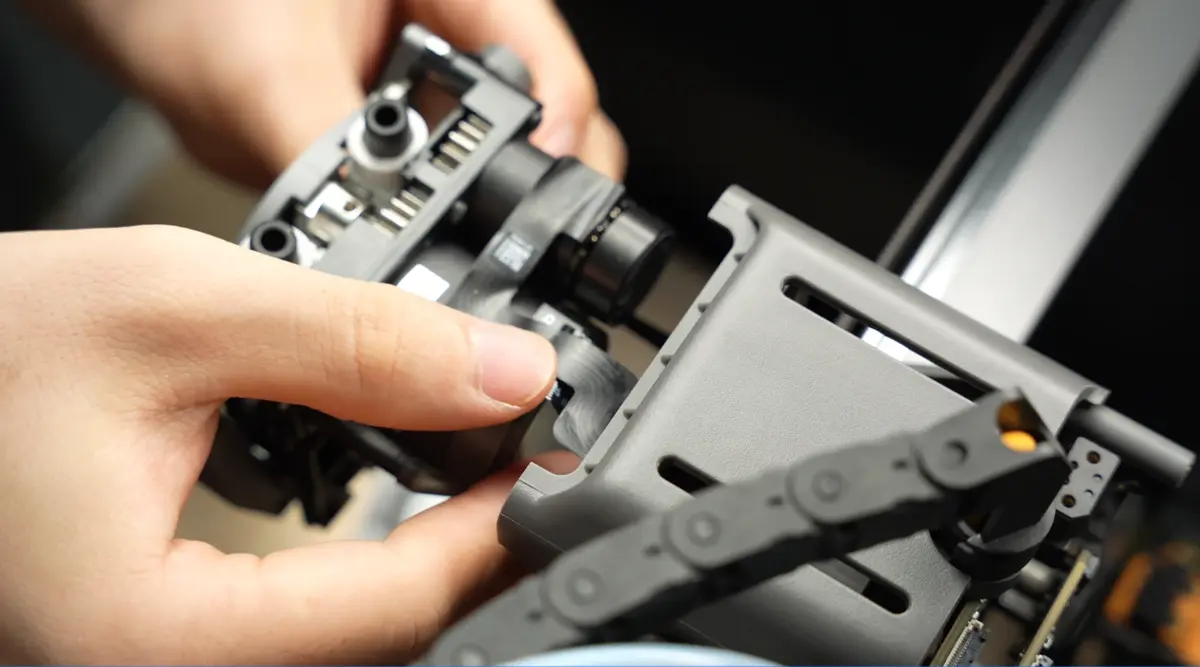

Trin 4: Montér ekstruderenheden

For detaljerede trin henvises til denne wiki: Udskiftningsguide til H2C ekstruderenhed.

Trin 5: Montér delkøleventilatorens luftkanaludgang

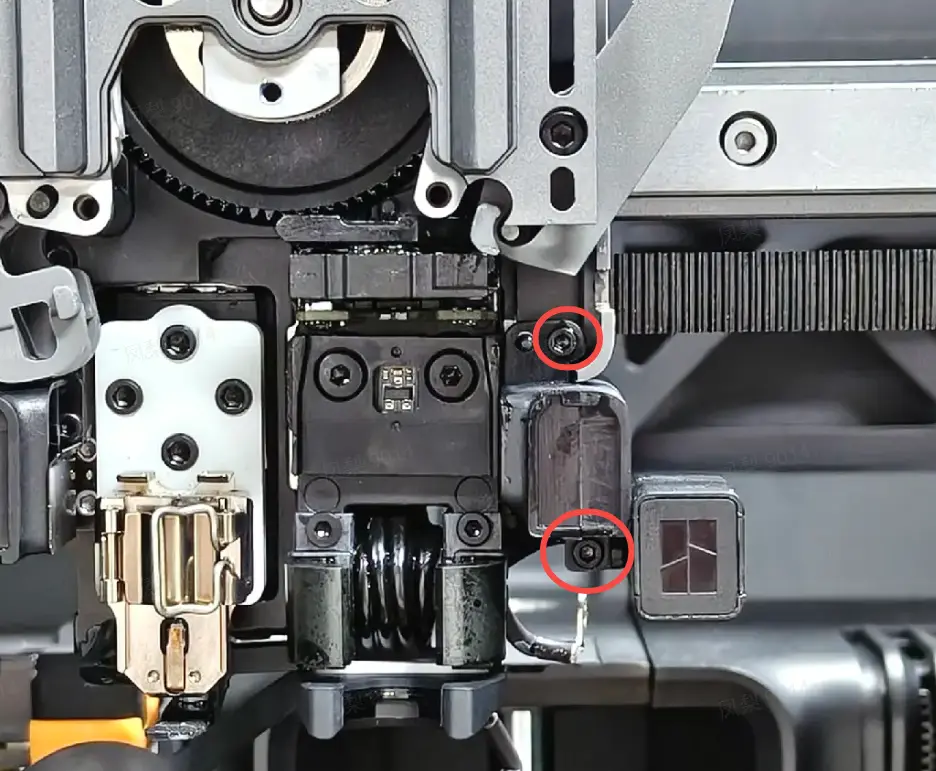

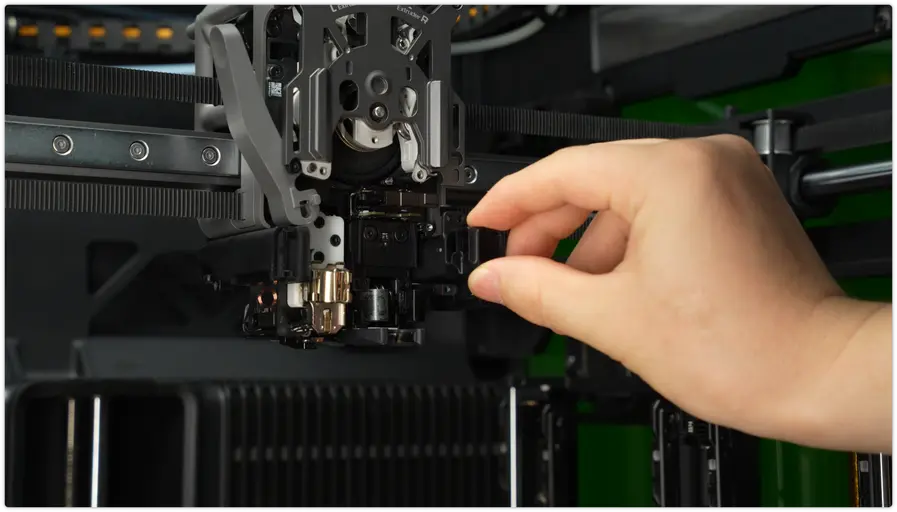

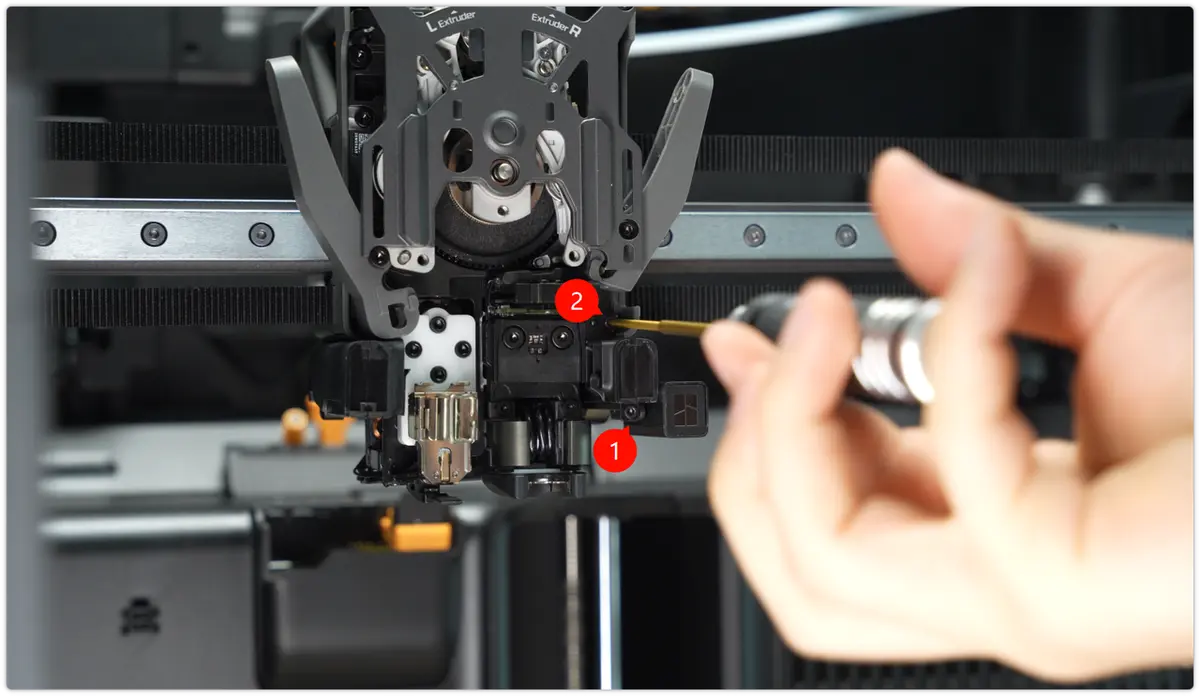

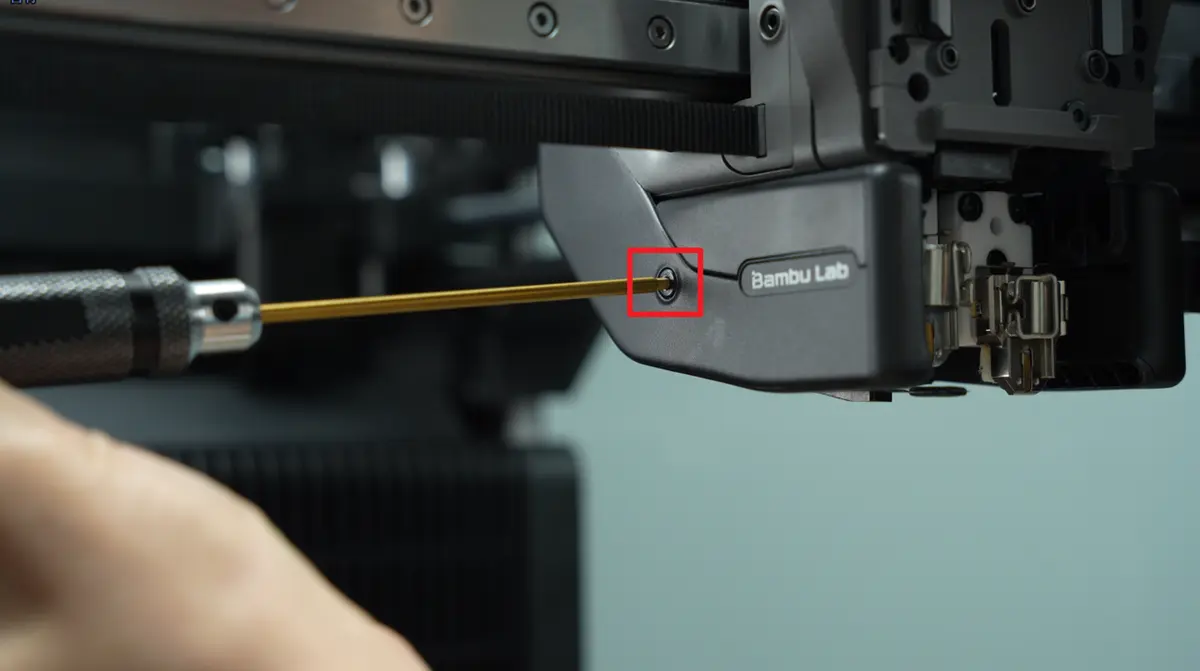

Ret skruerne og positioneringshullerne ind, og før derefter kanaludgangen på plads, så positioneringsstiften sidder præcist ud for hullet. Brug en 1,5 mm unbrakonøgle til at spænde de to fastgørelsesskruer (M2 × 5) og fastgøre kanaludgangen.

Trin 6: Montér ekstruderens filamentføringssamling

For detaljerede trin henvises til denne wiki: Udskiftningsguide til H2C ekstruderens filamentføring.

Trin 7: Montér venstre og højre hotend

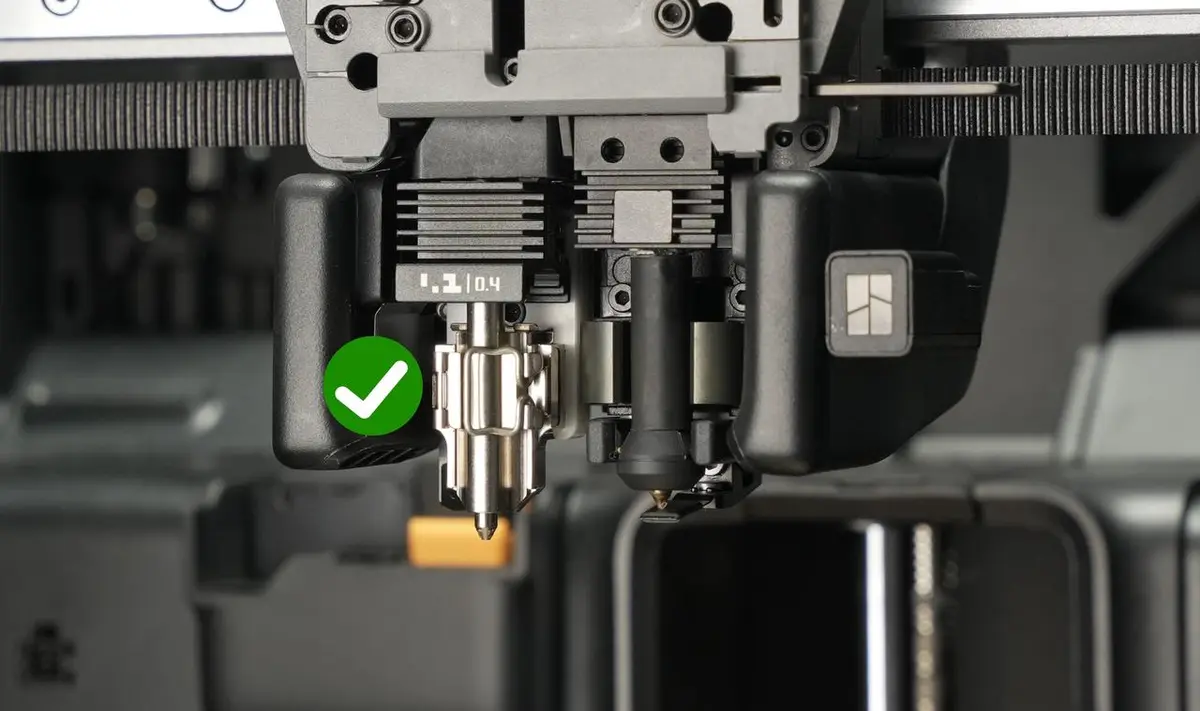

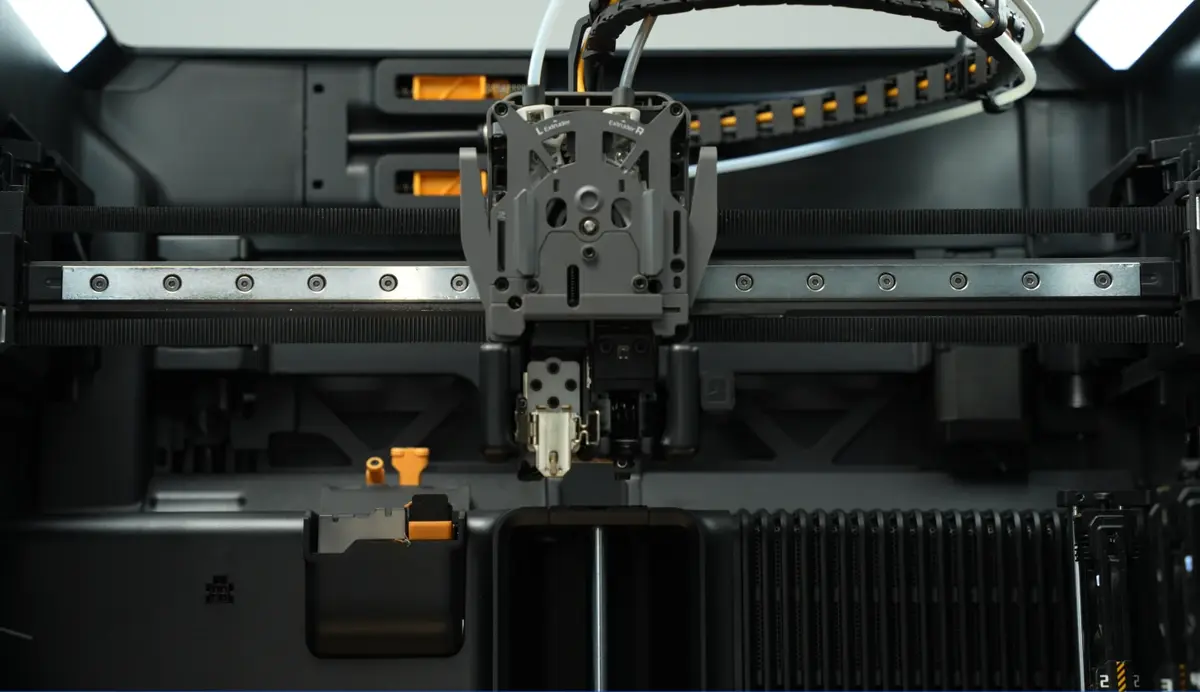

Montering af venstre dyse: Placer den venstre dysesamling i den tilsvarende monteringsposition, fastgør låseklemmen, og sørg for, at dysen sidder sikkert. Sæt derefter silikonemuffen på igen.

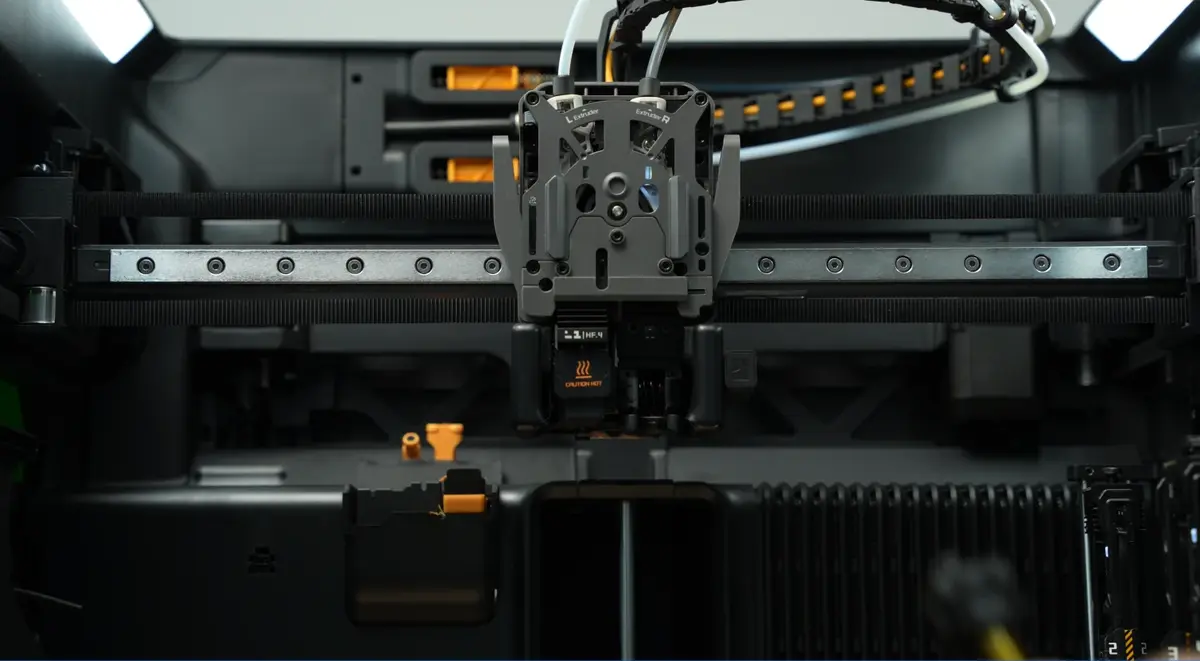

Montering af højre dyse: Sørg for, at trækhåndtaget er trukket ud, ret den højre dysesamling ind efter monteringspositionen, og skub den ind. Tryk derefter på trækhåndtaget for at låse den på plads, og ryst forsigtigt dysen for at bekræfte, at den er sikkert låst og ikke løs.

For detaljerede monteringstrin henvises til denne wiki: Monteringsguide til H2C induktionshotend.

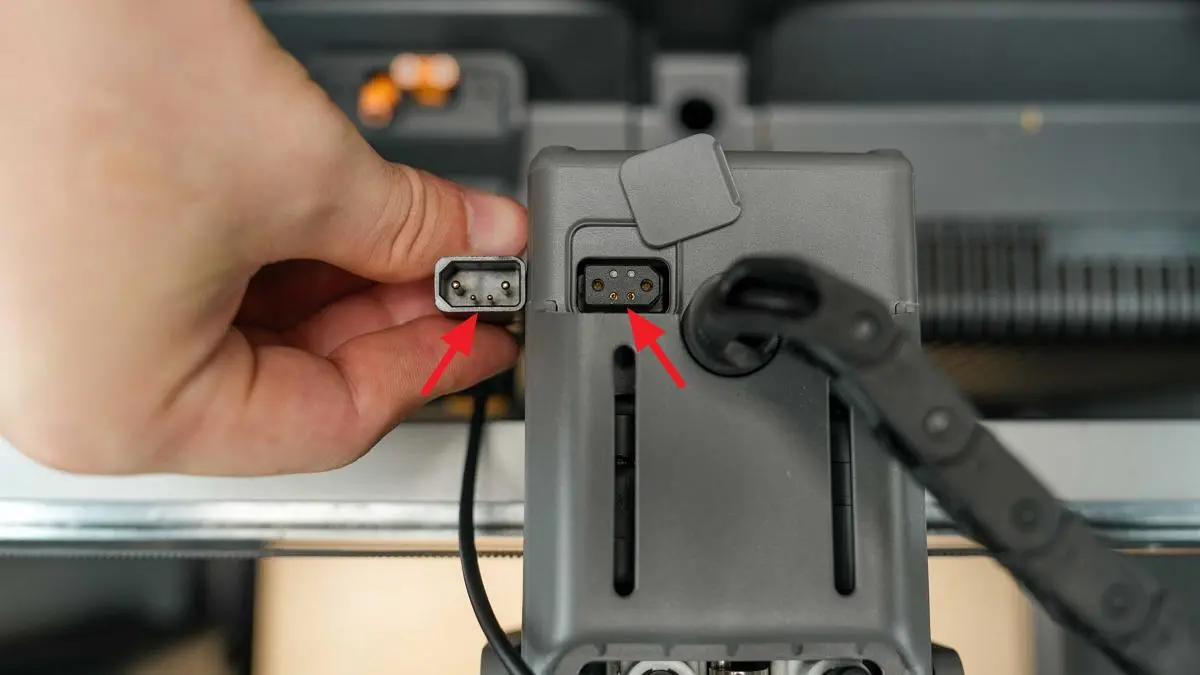

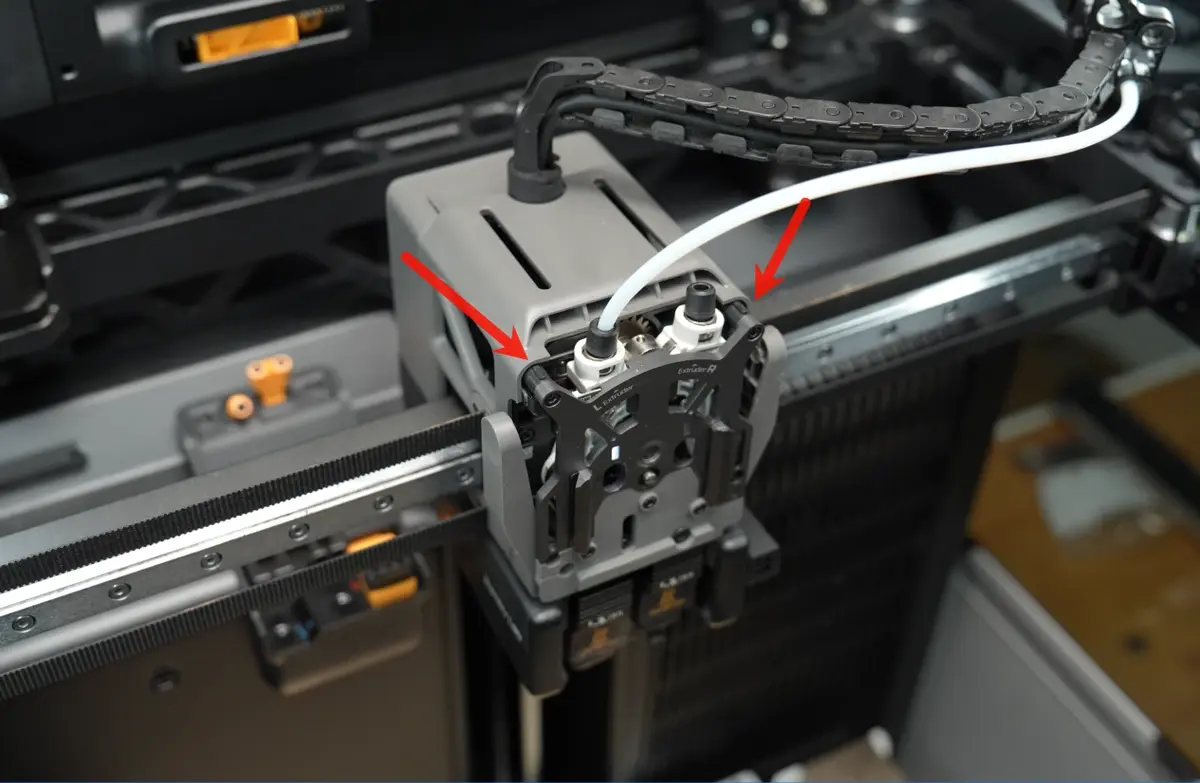

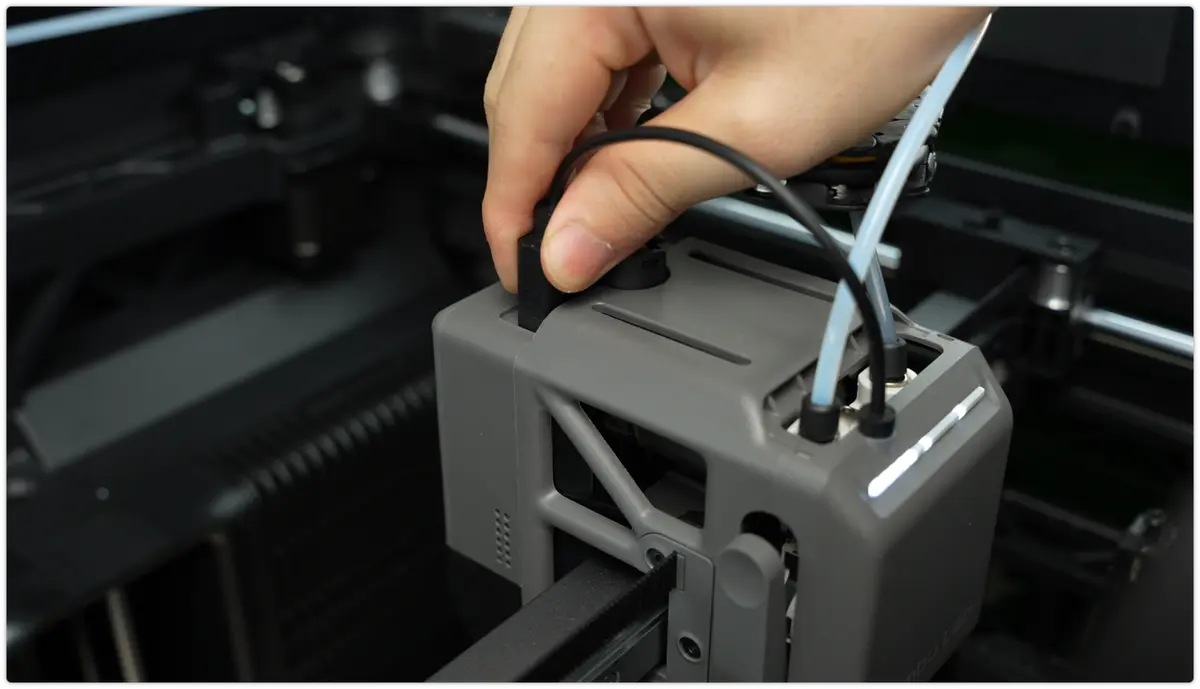

Trin 8: Montér toolheadens ekstra køleventilator

Kontrol af funktionen

Tilslut strømforsyningen, og tænd for printeren. Start et printjob, og kontrollér, om det kan gennemføres uden problemer.
