Udskiftning af Vortek hotend dock-enhed til H2C

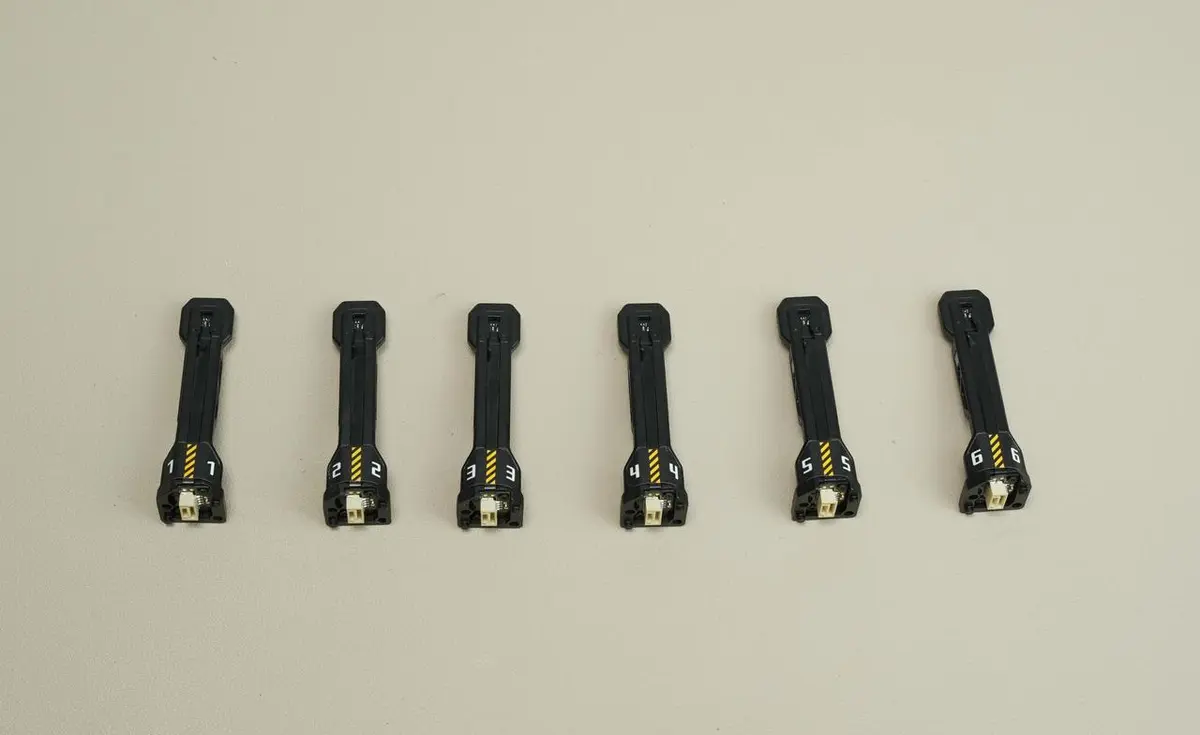

Induction hotend dock-enhed

Induction hotend dock-enheden er positionsdetekteringsenheden for hotend-enheden. Den bruger magnetisk fastholdelse til at sikre stabil placering af dit hotend og indeholder en Hall-sensor og en indikatorlampe. Hall-sensoren registrerer, om dit hotend er korrekt placeret, mens indikatorlampen giver feedback i realtid om hotendens status.

Hvornår skal du bruge denne guide

• Hvis induction hotend dock-enheden er beskadiget
• Hvis Bambu Lab Teknisk Support anbefaler udskiftning

Nødvendigt værktøj og materialer

• H2.0-skruetrækker

Sikkerhedsadvarsel

Det er afgørende, at du slukker printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og toolhead-kabler. Hvis du arbejder med printeren tændt, kan det give kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.
Under vedligeholdelse eller fejlsøgning kan du få brug for at adskille dele, herunder dit hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og skabe yderligere problemer.
Derfor er det afgørende, at du slukker printeren og kobler den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer om denne guide, kan du oprette en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Videoguide

Sådan fjerner du den gamle induction hotend dock-enhed

Trinnene nedenfor guider dig gennem udskiftningen af en induction hotend dock-enhed på H2C-printeren.

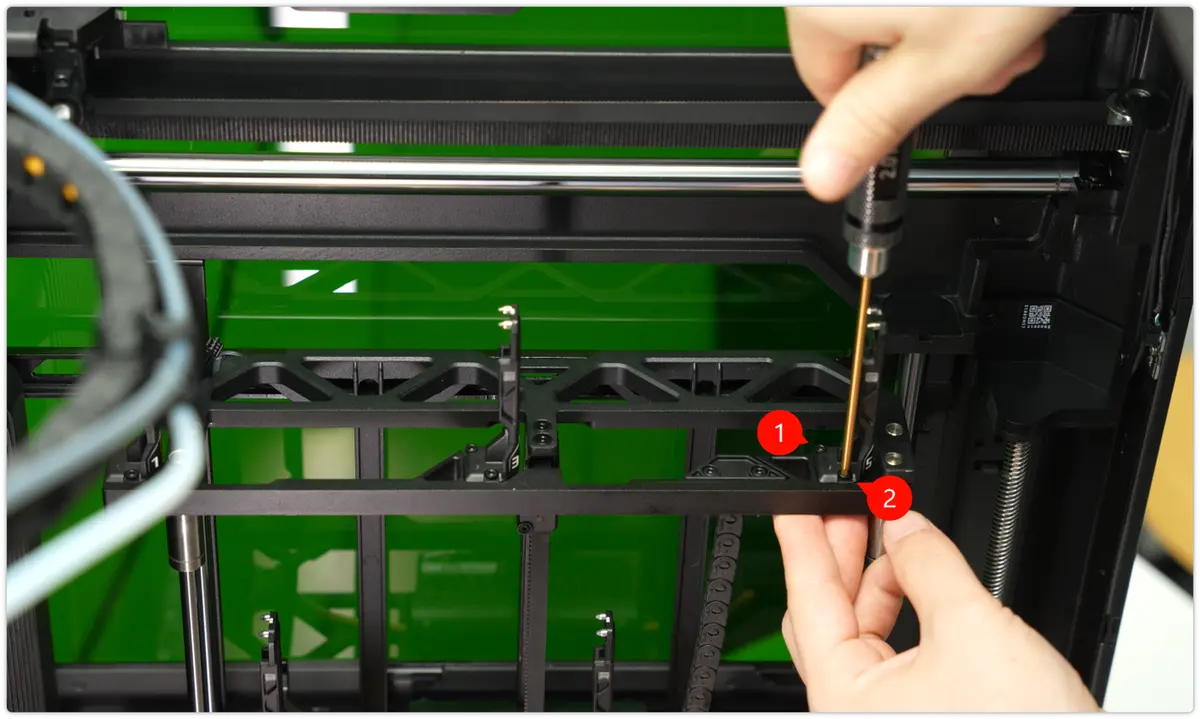

Trin 1: Hæv det induction hotend rack, der indeholder den beskadigede dock, og fjern dit hotend. Brug en H2.0-skruetrækker til at fjerne de to fastgørelsesskruer

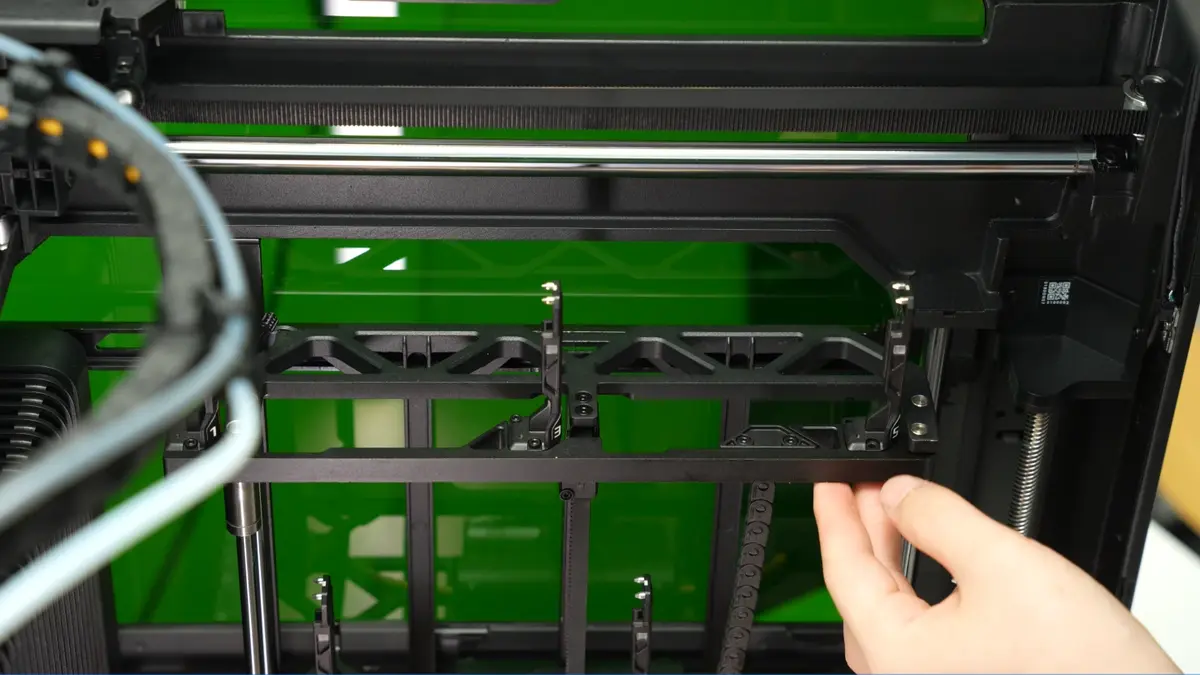

Trin 2: Løft dock-enheden, kobl forsigtigt ledningen fra, og fjern den fra racket

Sådan monterer du en ny induction hotend dock-enhed

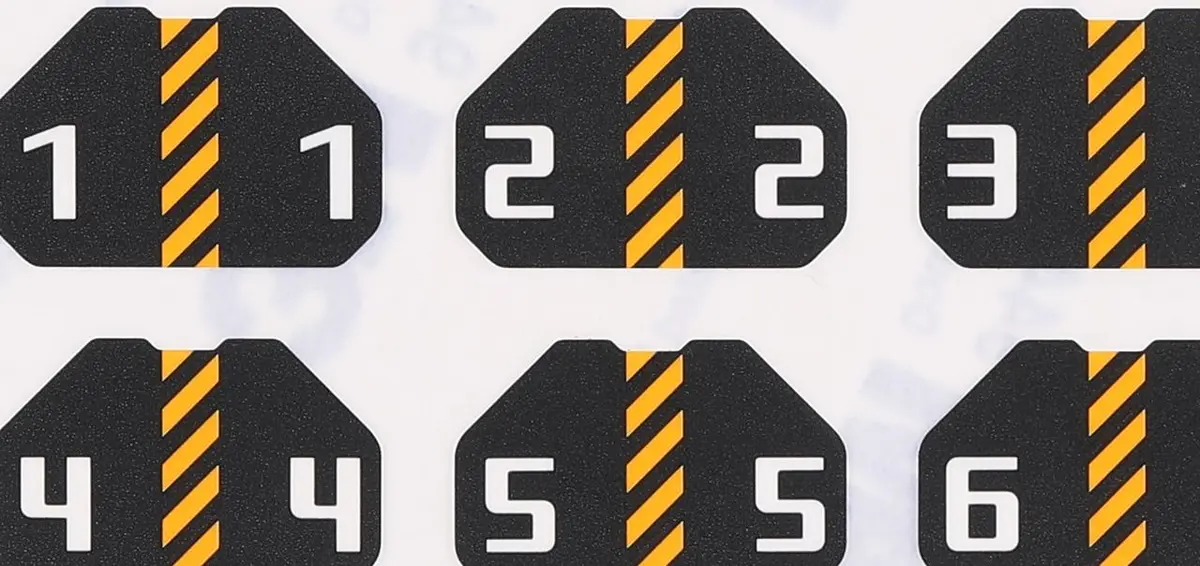

Trin 1: Sæt det rigtige nummermærkat på den nye dock-enhed

Induction hotend docks leveres ikke med nummermærkater fra fabrikken. Et sæt mærkater nummereret 1-6 følger med i pakken. Sæt det rigtige nummer på den nye dock-enhed.

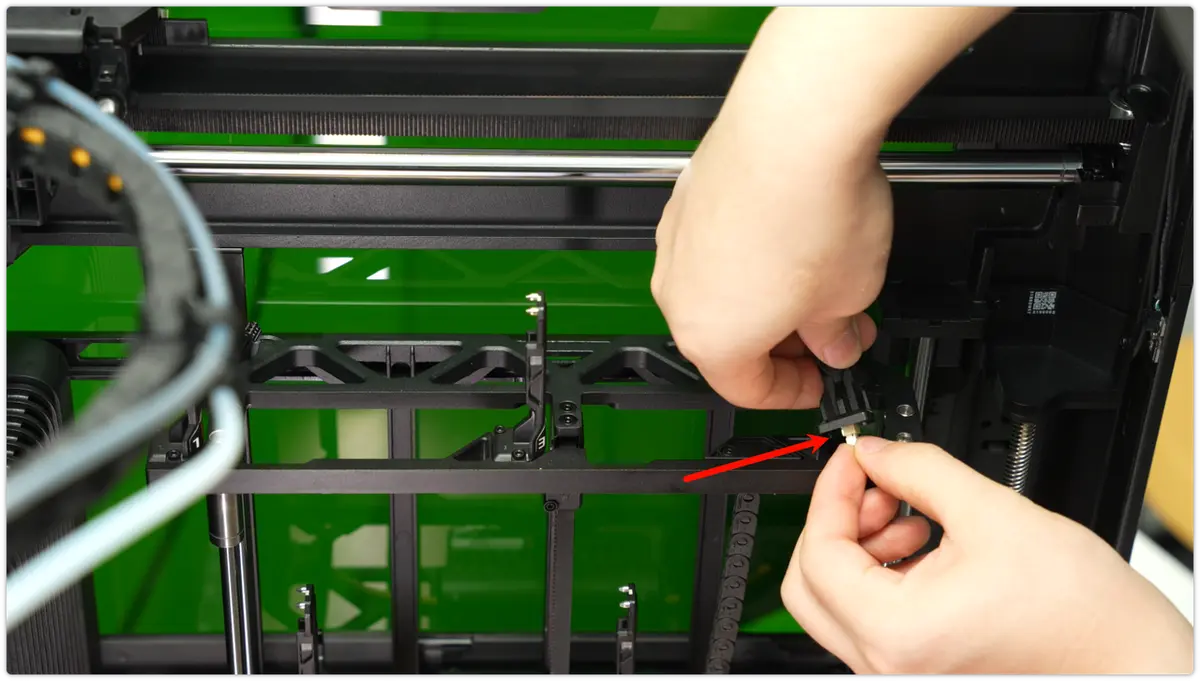

Trin 2: Sæt forbindelsesledningen i den nye dock-enhed, og læg kablet pænt i kabelbakken

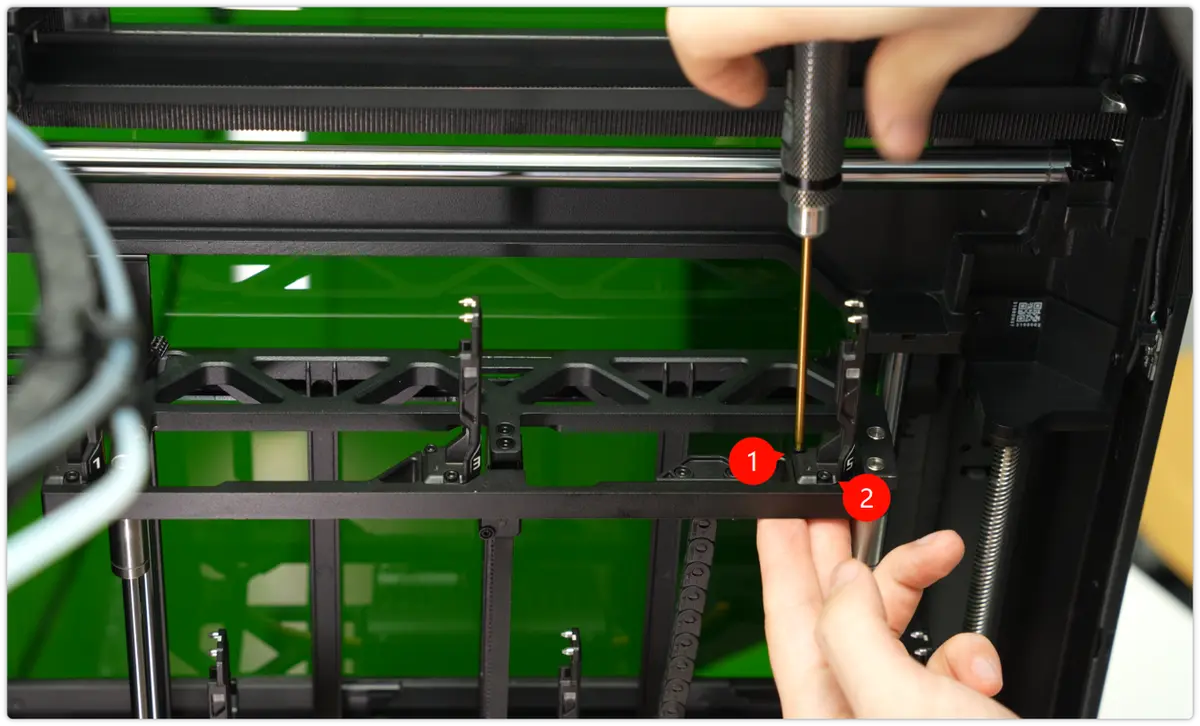

Trin 3: Brug en H2.0-skruetrækker til at spænde de to skruer og fastgøre den nye dock-enhed til racket

Kontrol af funktionen

Tilslut strømforsyningen, og tænd printeren for at kontrollere, at induction hotend-enheden kan løftes og placeres korrekt, og at dens information kan aflæses korrekt.
