Komplet guide til opgradering fra H2D til H2C - Del B

Opgraderingstrin

Trin 4: Monter bjælkesamlingen til induktions-hotend-rackets holder (ca. 20 minutter)

I kasse nr. 9 i Vortek-opgraderingssættet tager du holderbjælken og metalblokken ud. Skruerne ligger i kasse nr. 3: blålåsende M3x5-skruer bruges til at fastgøre metalblokken, og blålåsende M3x6-skruer bruges til at fastgøre den øverste og nederste bjælke. Sørg for at skelne mellem skruetyperne og deres monteringspositioner under installationen.

Før du monterer induktions-hotend-racket, kan du, hvis varmepladen sidder højt, løfte printeren og trække i bundremmen for at sænke varmepladen og lette monteringen.

Monter først metalblokken ved at rette den ind efter positioneringshullerne på den øverste bjælke. Placer blokken og brug en H2.0 unbrakonøgle til at spænde de tre skruer (blålåsende M3x5).

Vip holderbjælken og placer den inde mellem de ydre søjler. Bjælken har positioneringshuller i begge ender, der passer til monteringshullerne i rammen. Når den er monteret korrekt, skal bjælken sidde nær den øverste bjælkes monteringsområde. Kontrollér, at positionen er korrekt.

Spænd de fire monteringsskruer (blålåsende M3x6) i begge sider. Forspænd den ydre venstre skrue først, derefter den ydre højre skrue. Når bjælkens position er bekræftet, spænder du den resterende ydre venstre skrue og de indre skruer.

Monter derefter den nederste bjælke.

Spænd de fire skruer på den nederste bjælke på samme måde.

---

Trin 5: Monter induktions-hotend-racket (ca. 20 minutter)

I pakken med induktions-hotend-racket tager du rackets kabel og ferritkernen ud. Monter ferritkernen på det kabelstykke, der er nær MC-boardet, og sæt derefter kabelstikket i den matchende port i øverste venstre hjørne af MC-boardet som vist nedenfor.

Når kablet er sat i, lægger du det pænt ind i kabelrillerne inde i kammeret, så føringen er ryddelig og uden filtringer.

Før kablet gennem printerens bageste højre søjle for at fuldføre den indledende kabelføring.

Fra kasse nr. 3 i Vortek-opgraderingssættet tager du acetattapen og de hvide selvklæbende kabelclips ud. Brug først acetattapen til at fastgøre kablet til indersiden af den bageste højre søjle, så det ligger fladt mod søjlen.

Træk bagsiden af en kabelclip af og sæt den fast på den anviste position på ydersiden af holderbjælken (som vist). Før derefter kablet ind i clipsen og før det til indersiden af bjælken for at få en ryddelig kabelføring.

Se figurerne for at finde de fire skruehuller på induktions-hotend-racket og de matchende fire monteringshuller på bjælken.

Tilslut rackets kabelstik til induktions-hotend-racket. Træk forsigtigt efter tilslutning for at bekræfte, at stikket er låst på plads.

Placer induktions-hotend-racket stabilt på bjælkens monteringsposition. Juster langsomt dets position og tryk forsigtigt ned, indtil hele kontaktfladen mellem racket og bjælken er helt på plads.

Spænd de fire monteringsskruer (rødlåsende M3x6) i toppen og bunden af bjælken for at sikre jævn belastning uden løshed eller forskydning.

Pakken med induktions-hotend-racket indeholder de skruer, der bruges til at fastgøre racket.

Når de fire forreste skruer er spændt, spænder du de to nederste skruer (rødlåsende M3x6). Disse to skruer bruges til at positionere racket. Spænd dem, til de sidder fast; de behøver ikke at skrues helt i bund.

Efter monteringen klipper du kabelbinderne på racket over med en skævbider.

---

Trin 6: Monter låseaktuatoren til induktions-hotendet (ca. 10 minutter)

Tilslut kabelstikket på låseaktuatoren til induktions-hotendet og sæt samlingen ind i den tilsvarende rille på induktions-hotend-racket fra venstre mod højre.

Bemærk: Låseaktuatoren kan kun monteres ved at sætte den ind fra venstre mod højre.

Spænd låseaktuatorens tre monteringsskruer (blålåsende M3x5). Efter monteringen trykker du på knappen i bunden af samlingen og kontrollerer, om den indvendige cylindriske stift hæves samtidig for at bekræfte korrekt funktion.

Når du spænder skruerne, skal du undgå at klemme kablet for at forhindre kommunikationsproblemer.

---

Trin 7: Udskift fordækslet (ca. 15 minutter)

Fjern H2D-fordækslet

Monteringsskruen sidder inde i printerkammeret. Brug en H1.5 unbrakonøgle til at fjerne fordækslets skrue (BT2×12).

Løft den venstre clip på fordækslet og frigør derefter den øverste højre clip i rækkefølge.

Hold i bunden af fordækslet og skub det lidt opad, hold derefter i højre side og bøj forsigtigt dækslet, så du kan trække det ud fra det højre sidepanel.

Skærmens FPC er forbundet bag fordækslet. Arbejd langsomt for at undgå at trække i eller beskadige kablet.

Når højre side af fordækslet er helt fjernet, vender du det forsigtigt om for at blotte skærmen og kabelstikket. Løft låsen på stikket og fjern skærmens FPC fra stikket for at frakoble det.

Brug en spartel til forsigtigt at fjerne limen ved hængselstikket, og brug derefter en H2.0 skruetrækker til at fjerne de to hængselskruer (M2.5x4).

Skub hængslet til venstre og fjern skærmen.

Monter H2C-fordækslet

Fra kasse nr. 7 i Vortek-opgraderingssættet tager du H2C-fordækslet ud.

Før printerens skærm gennem frontskallen og sæt den på plads på den anviste position på indersiden af H2C-fordækslet. Spænd de to hængselskruer for at fastgøre skærmen.

Hvis den oprindelige lim på FPC'en ikke klæber godt, kan du bruge dobbeltklæbende tape.

Placer venstre side af fordækslet nær printerens venstre sidepanel, åbn stikkets lås, sæt skærmens FPC i stikket og luk den sorte lås for at sikre en god forbindelse.

Sæt venstre side af fordækslet ind i den tilsvarende rille på kammeret, bøj derefter forsigtigt dækslet og sæt højre side ind i sin monteringsposition. Tryk fordækslet nedad, så alle clips er helt i indgreb i rammens riller.

Brug en H1.5 unbrakonøgle til at spænde fordækslets monteringsskrue (BT2×12) for at afslutte monteringen.

---

Trin 8: Indledende inspektion og verifikation (ca. 5 minutter)

På dette tidspunkt er de centrale opgraderingsdele monteret. Du skal nu udføre en indledende tænd-kontrol for at verificere korrekt montering og udelukke mulige problemer.

Monter venstre og højre induktions-hotend

Fra kasse nr. 1 i Vortek-opgraderingssættet tager du et H2C induktions-hotend ud. Du kan vælge hvilket som helst af dem at montere.

Hvis låsen er låst, trækker du den til højre for at låse op og placerer derefter induktions-hotendet i docken. Når hotendet sidder korrekt, skubber du låsen til venstre for at låse det.

Tip: Hvis du springer dette monteringstrin over, viser HMS advarsler som "Hotend not installed" og "Unable to read temperature" efter opstart. Det er normalt og løses, når et induktions-hotend er monteret.

Tænd-kontrol

Tilslut printerens strømkabel, sæt sikkerhedsnøglen i og tænd printeren.

Tip: Før SN-registreringen er fuldført, kan printeren ikke oprette netværksforbindelse, opdatere firmware eller bindes til en konto. Hvis du endnu ikke har kontaktet Bambu Technical Support for at anmode om registrering af det nye SN, skal du følge trinene under "Printerregistrering" i begyndelsen af dette dokument.

Kontrollér, om skærmen lyser og går ind i opstartsguiden. Hvis guiden vises, skal du deaktivere alle kalibreringsmuligheder og derefter trykke på "Next" for at komme til hovedskærmen.

Tjek assistent-ikonet i nederste højre hjørne af skærmen for fejlmeddelelser. Gå ind på betjeningsskærmen og kontrollér, om induktions-hotend-racket vises. Hvis der er fejlmeddelelser, eller racket ikke vises, skal du fejlsøge efter anvisningerne og tjekke kabelforbindelserne igen.

Hvis du ser "Induction Hotend Rack not initialized", er det normalt. Du kan springe det over for nu og udføre initialiseringen, når hele monteringen er færdig.

Når du har bekræftet, at der ingen fejl er, eller efter at have ryddet alle fejl, slukker du printeren og fortsætter med de resterende trin.

---

Trin 9: Monter sidepanel, bagpanel og andet tilbehør (ca. 30 minutter)

Monter sidepanelet

Ret de tre styrestifter i bunden af det højre sidepanel ind efter de tilsvarende riller på kammeret, sæt dem i og tilslut sidepanelets Hall-sensorkabel igen.

Bemærk: Den lille styrestift ved fordørens position skal være helt i indgreb, ellers kan dørens magnetiske greb blive svækket, når den åbnes og lukkes.

Skub det højre sidepanel indad for at sikre, at alle clips er helt i indgreb.

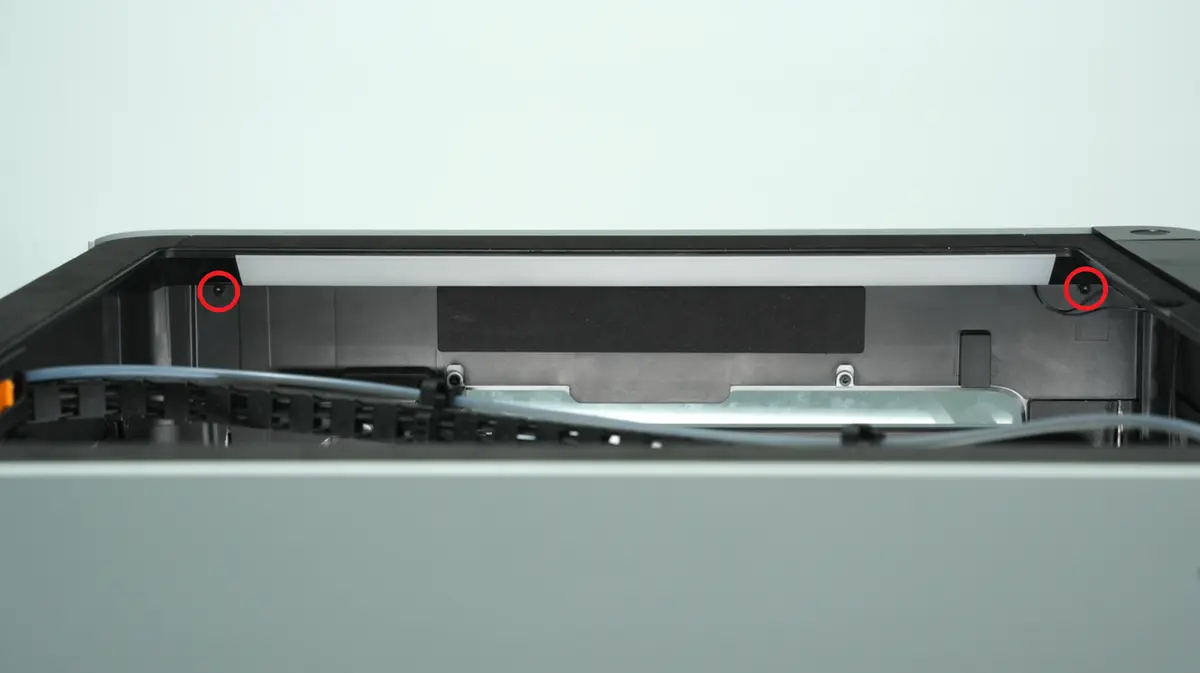

Brug en H2.0 unbrakonøgle til at spænde de 2 skruer (BT3×8), der fastgøres til den øverste ramme.

Vip åbningen i dørtætningen op og brug en H2.0 unbrakonøgle til at spænde de to fastgørelsesskruer (ST3x3).

Kontrollér efter monteringen, om dørtætningen er flad. Hvis der er folder eller forskydning, glatter du tætningen manuelt og trykker den på plads for at sikre korrekt vedhæftning.

Tilslut PTFE-slangerne

Tilslut PTFE-slangerne ved toolhead: det lyse stik kommer i den venstre port og det mørke stik i den højre port.

Før de to PTFE-slanger gennem de reserverede huller på siden af kabelkædens klemmer, og sæt dem derefter i de to pneumatiske stik på bufferen for at fuldføre slangetilslutningen.

Monter den forbedrede køleblæser til toolhead

På nogle H2D-maskiner er den oprindelige kabelclip på den højre forreste søjle inde i kammeret monteret for lavt og kan komme i vejen for bevægelsen af den forbedrede køleblæser til toolhead. I så fald skal du flytte kabelclipsen for at undgå at den kommer i vejen.

Brug en spartel til forsigtigt at vippe langs kanten af den oprindelige kabelclip og fjerne den jævnt, og pas på ikke at beskadige søjlens overflade eller kablerne.

Fra kasse nr. 3 i Vortek-opgraderingssættet tager du kabelclipsen med rød bagside ud. Træk bagsiden af og sæt clipsen fast i en passende højde over bjælken (sørg for, at den ikke kommer i vejen for blæserens bevægelse). Efter monteringen skal den se ud som vist nedenfor.

For mere detaljerede instruktioner se det dedikerede dokument "Montering af forbedret køleblæser til H2D-toolhead".

Fra kasse nr. 6 i Vortek-opgraderingssættet tager du den forbedrede køleblæser til H2C-toolhead ud.

Ret blæseren ind efter de to styreclips i venstre og højre side øverst på toolhead, klik den på plads og tryk derefter på blæserens kanter, til clipsene er helt låst. Sæt til sidst blæserens stik i porten øverst på toolhead.

Monter PEI-byggepladen

Fra kasse nr. 8 i Vortek-opgraderingssættet tager du H2C-byggepladen ud og monterer den på varmepladen.

Monter rensekanalen

Ret de to clips i bunden af rensekanalen ind efter rillerne, skub den langsomt opad, til den klikker på plads, og spænd derefter monteringsskruen (BT3x8). Sørg for, at kanalen sidder fast uden at vrikke.

Monter bagpanelet

Sæt bagdækslet i på skrå fra bunden af printeren, ret de fire bundriller ind, juster det, til kanterne flugter, og skub det fremad, så dækslet sidder helt på plads.

Spænd skruerne, der fastgør bagdækslet. Der er to typer skruer: maskinskruer (ST3x6, markeret med orange) og selvskærende skruer (BT3x8, markeret med grønt). Monter dem i deres tilsvarende positioner og sørg for, at de er spændt.

Efter monteringen genmonterer du spoleholderens beslag og sikkerhedsnøglen.

---

Kalibrering, vedligeholdelse og pleje

Bemærk: Før SN-registreringen er fuldført, kan følgende kalibrerings- og firmwareopdateringer ikke udføres.

Opdater printerens firmware

Tilslut printerens strøm igen, fuldfør netværksforbindelsen og bind printeren til din konto.

Opdater printerens firmware efter systemets anvisning. Hvis der ikke kommer en automatisk besked, går du til siden "Firmware" og trykker manuelt på "Update".

Initialiser induktions-hotend-racket

Når firmwareopdateringen er færdig, beder systemet om at "Initialize Induction Hotend Rack". Følg instruktionerne på skærmen for at fuldføre initialiseringen. Hvis der ikke kommer en besked, kan du manuelt gå til kalibreringssiden og køre initialiseringen af induktions-hotend-racket.

Fejlsøgning: Hvis der opstår en fejl under initialiseringen, skyldes det sandsynligvis, at monteringsafvigelsen på Vortek-hotend-racket overstiger den tilladte tolerance. Se guiden til manuel positionskalibrering af H2C Vortek-hotend-rack" for at kalibrere den manuelle position på ny. Derefter kan du forsøge kalibreringen igen.
Hvis omgivelsestemperaturen er for lav, eller kold luft blæser direkte på nozzle offset-kalibreringssensoren, kan det også forårsage kalibreringsfejl. For fejlsøgningstrin se trin 1 i HMS_1A00-1200-0002-0001.

Monter induktions-hotendene

Efter initialiseringen kan du montere de resterende induktions-hotends. Fra kasse nr. 1 og nr. 2 i Vortek-opgraderingssættet tager du de resterende H2C induktions-hotends ud og monterer dem på induktions-hotend-racket.

Smøring og vedligeholdelse af printeren

Når du har gennemført alle ovenstående trin, er opgraderingen fra H2D til H2C færdig. Vi anbefaler, at du følger "Guiden til periodisk vedligeholdelse af H2C" for at udføre grundig vedligeholdelse af printeren.

Vigtige vedligeholdelsesområder: rengøring og smøring af X-, Y- og Z-aksen samt rengøring og smøring af induktions-hotend-racket for at sikre, at alle mekaniske dele bevæger sig jævnt.

Kalibrering af printeren

Efter vedligeholdelsen udfører du en fuld kalibrering af printeren.

Når kalibreringen er færdig, kan du køre et testprint. Tillykke med den vellykkede opgradering af din H2D til en H2C-printer!

---

For detaljerede instruktioner om montering af varmepladen, toolhead med X-akse-samlingen og AP-boardet, se Komplet guide til opgradering fra H2D til H2C - Del A.
