Guide til højdejustering af induktions-hotend-rack på H2C

Hvornår skal du bruge denne guide

Hvis højdeafvigelsen på induktions-hotend-racket overstiger det tilladte interval efter udskiftning. Det kan udløse en fejl under initialiseringen. I så fald skal rackets højde justeres manuelt.

Nødvendigt værktøj

• H2.0 skruetrækker

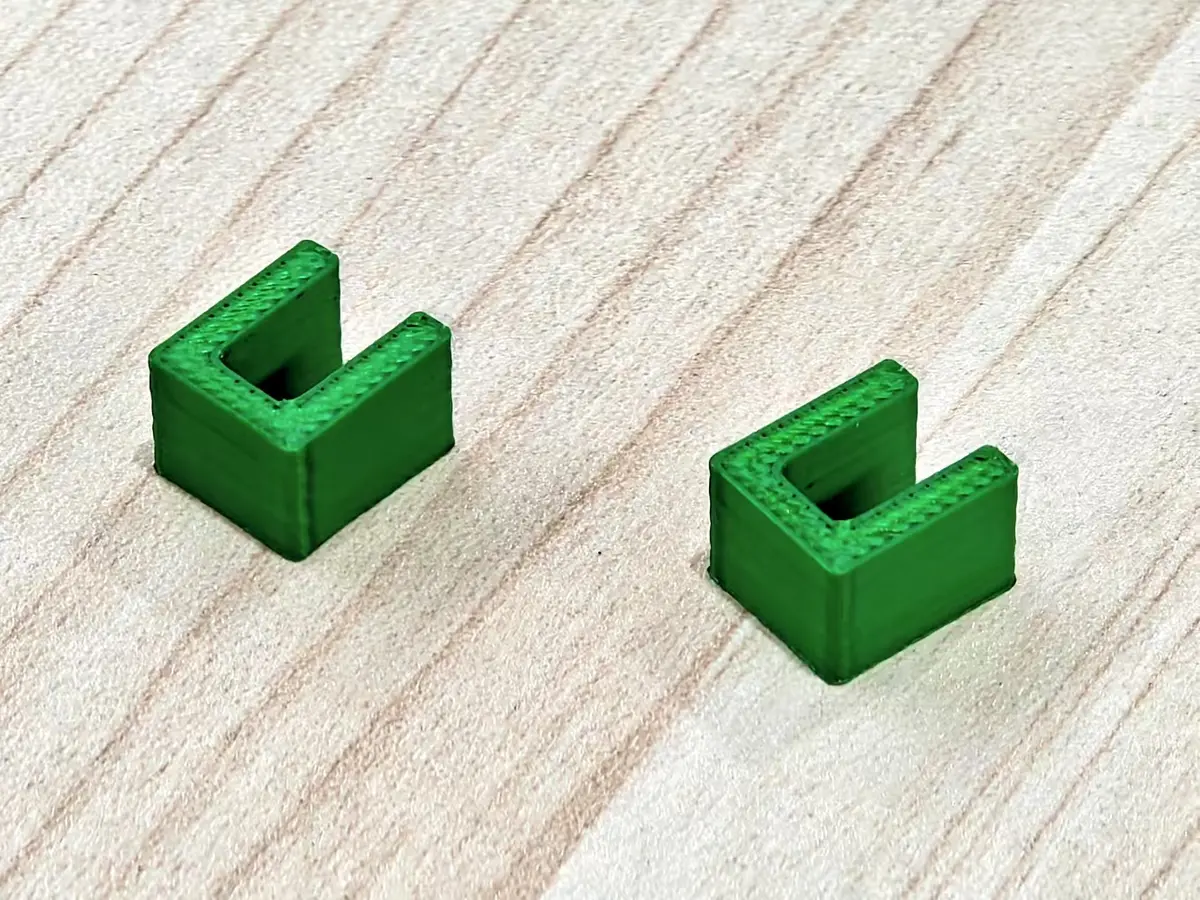

• STL-fil til kalibreringsblok

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid for printeren og afbryd strømmen, før du udfører vedligeholdelse. Gør du ikke det, er der risiko for elektrisk stød, kortslutning og skade på printeren eller omgivelserne.

Når en opgave kræver, at printeren er tændt, skal du bruge isolerede handsker for en sikkerheds skyld og være særligt opmærksom på ikke at klemme, beskadige eller lægge tryk på nogen fritliggende ledninger, stik eller printkort. Husk også, at dysen kan være ekstremt varm, så rør den aldrig med bar hud.

Hvis du har spørgsmål eller bekymringer om ovenstående eller om trinnene i denne guide, kan du oprette en ny sag på vores supportside for at få hjælp.

Trin til positionskalibrering

Trin 1. Monter kalibreringsblokkene

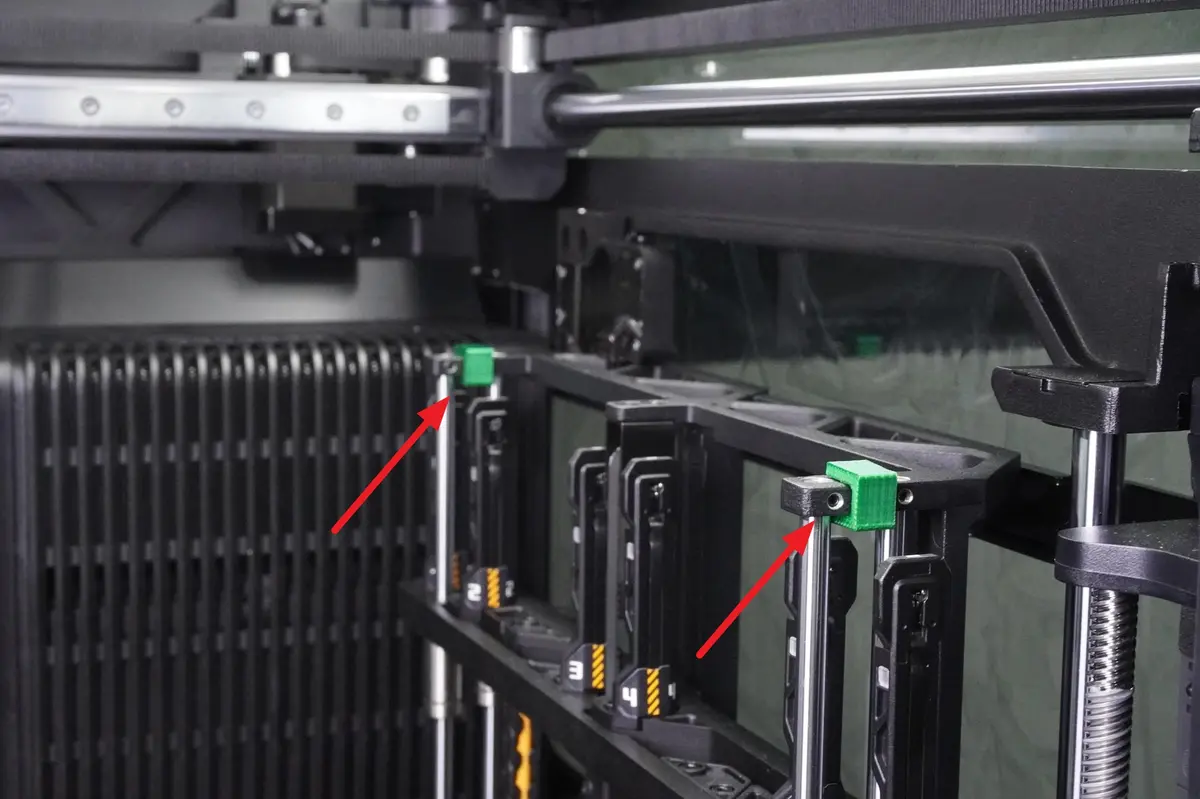

Placer den printede kalibreringsblok i to positioner på induktions-hotend-racket som vist. Sørg for, at den sidder sikkert og uden slør.

Trin 2. Frigør induktions-hotend-racket

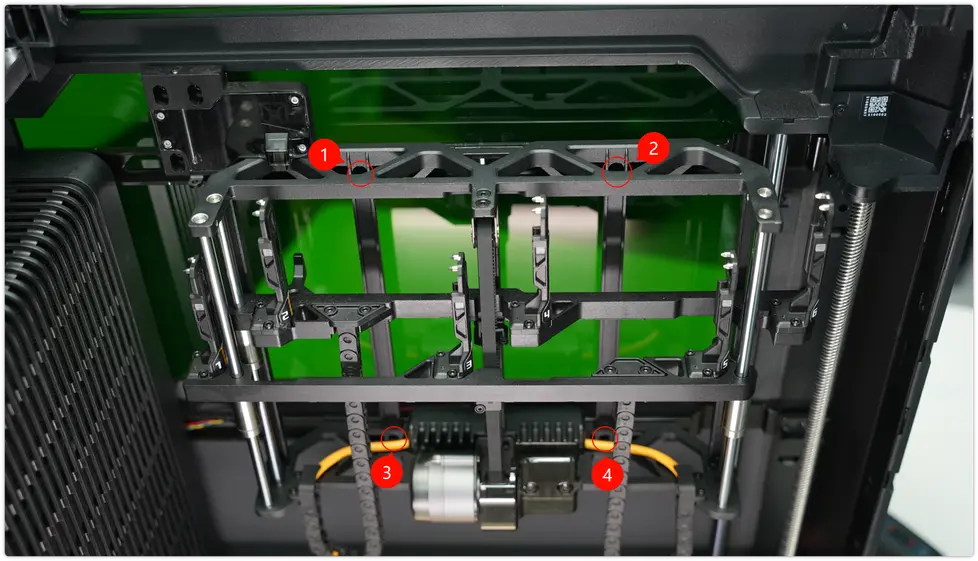

Brug en H2.0 unbrako-skruetrækker til at løsne de fire låseskruer på siden af racket, indtil det kan bevæge sig frit. Fjern ikke skruerne helt.

Trin 3. Højdejustering

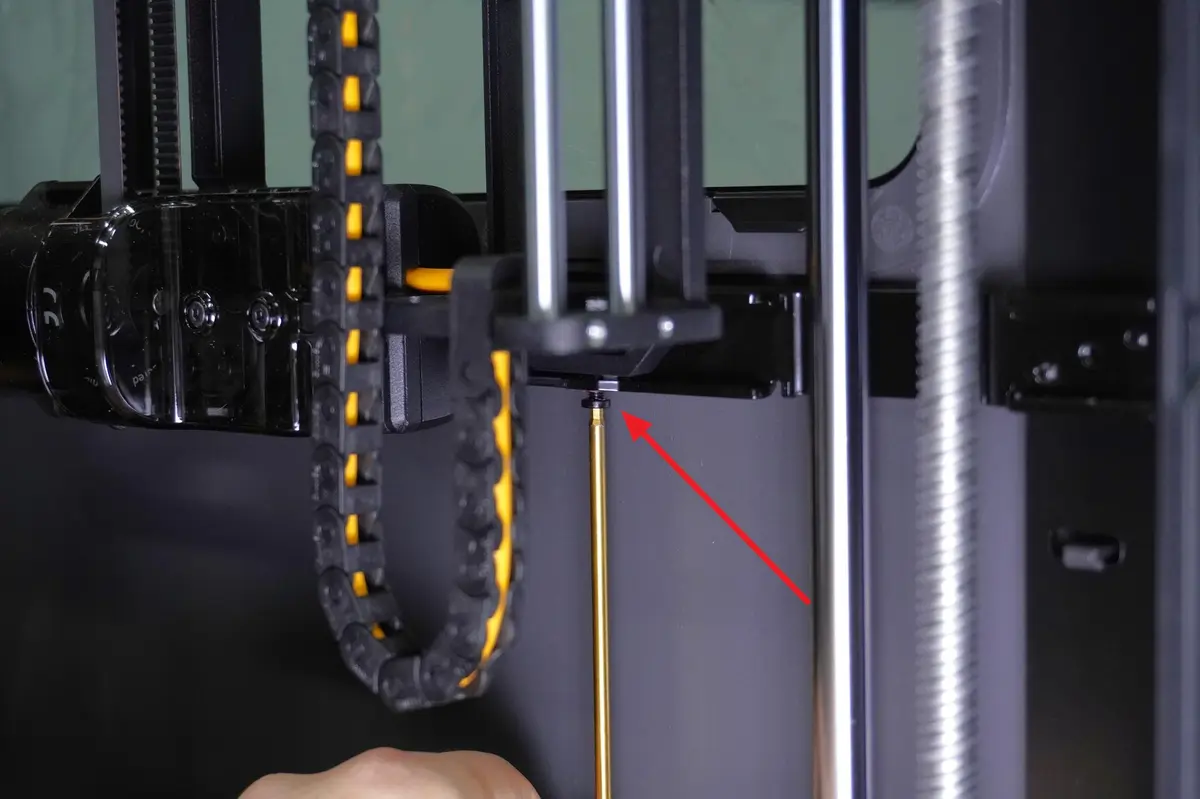

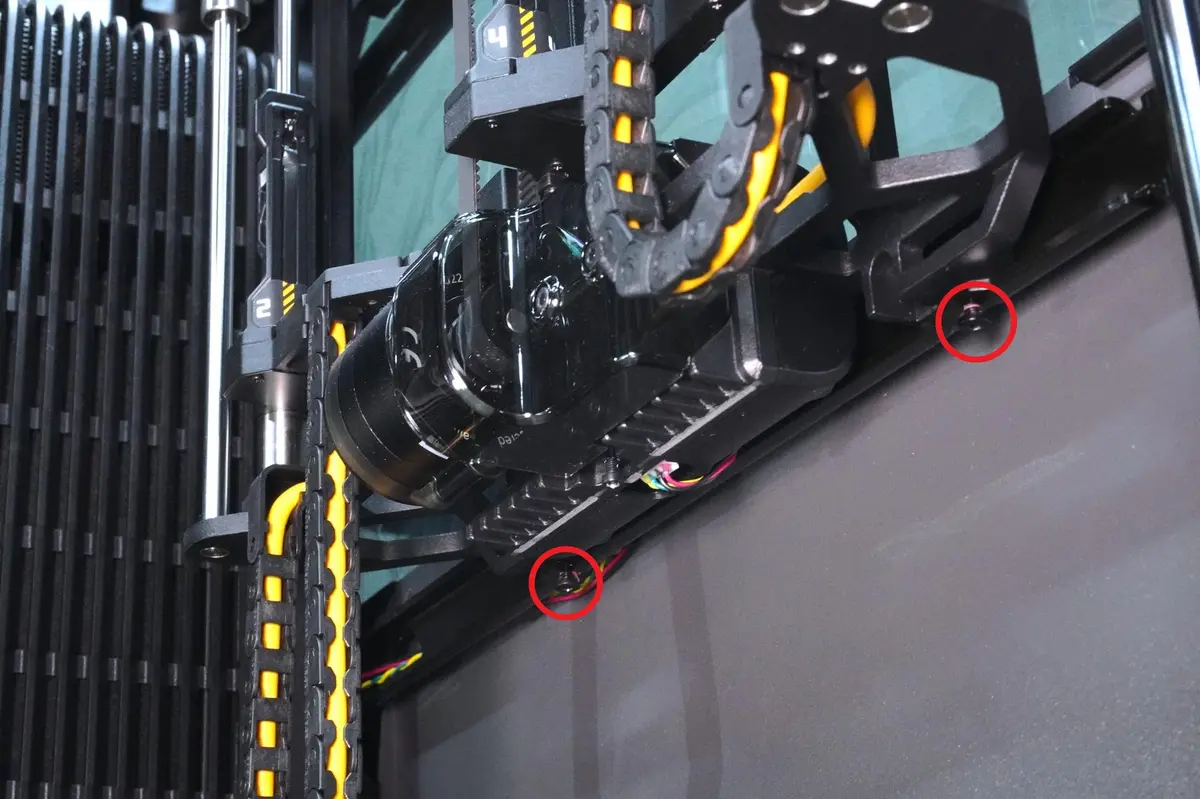

Ved at justere de to skruer i bunden af racket kan du ændre dets højde. Når du strammer skruerne, hæves racket, og når du løsner dem, sænkes det.

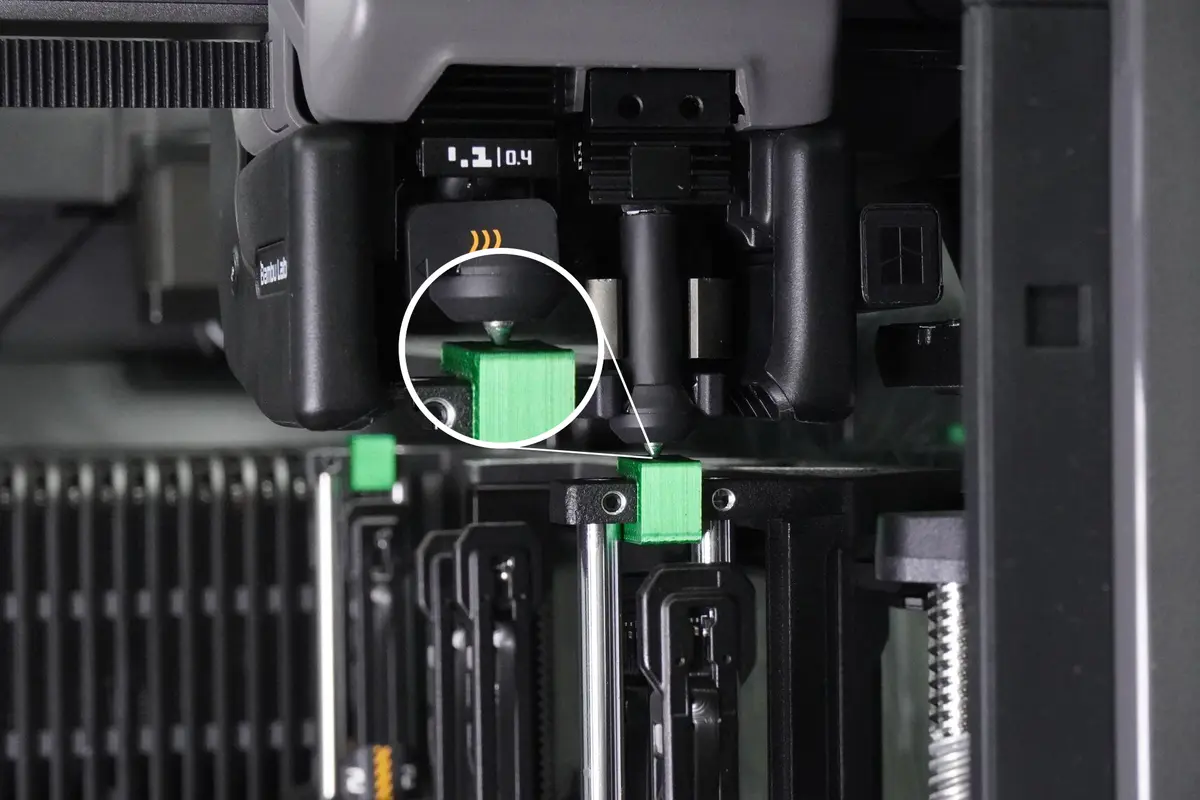

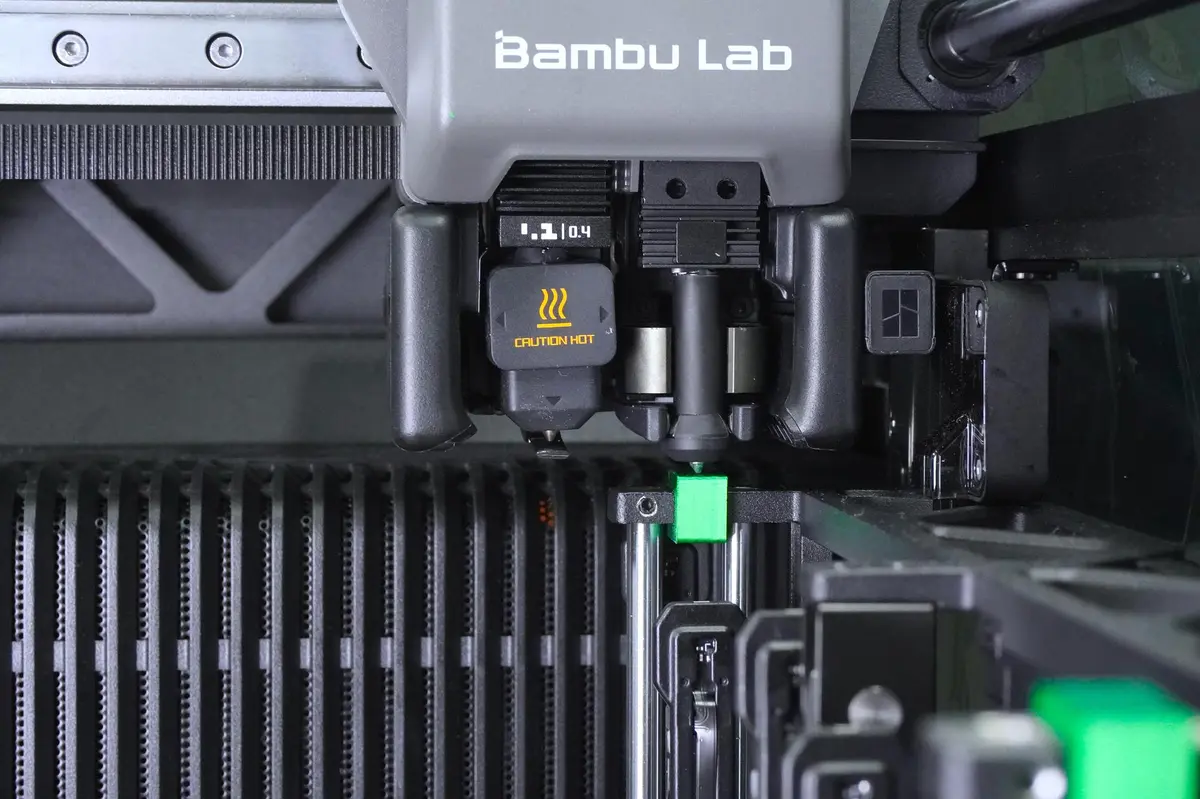

Flyt toolhead manuelt hen til kalibreringsblokkens position som vist, juster den forreste skrue i bunden af racket, og hold øje med kontakten mellem dysen og den grønne justeringsblok foran. Dysen skal lige akkurat røre overfladen af justeringsblokken (uden mellemrum og uden at trykke ned).

Når du har justeret den forreste skrue i bunden, skal du bruge samme metode til at justere højden af rackets bagende, så dysen lige akkurat rører overfladen af justeringsblokken. Sørg for, at forenden af racket bliver i den korrekte højde, efter du har justeret den bageste skrue.

• Tag dig god tid, og gentag justeringen af den forreste og bageste bundskrue efter behov. Målet er, at begge printede blokke er i den optimale højde i forhold til induktions-hotenden.

Trin 4. Stram rackets topskruer, og fjern kalibreringsblokkene.

Når højdekalibreringen er fuldført, skal du bruge en H2.0 skruetrækker til at stramme de fire skruer på siden af holderen i de viste positioner, så racket sidder solidt fast og uden slør. Fjern derefter justeringsblokken for at afslutte kalibreringen.

Sådan bekræfter du funktionen

Efter kalibreringen skal initialiseringen af induktions-hotend-racket udføres igen for at kontrollere, om højden er korrekt. Fremgangsmåden er som følger:

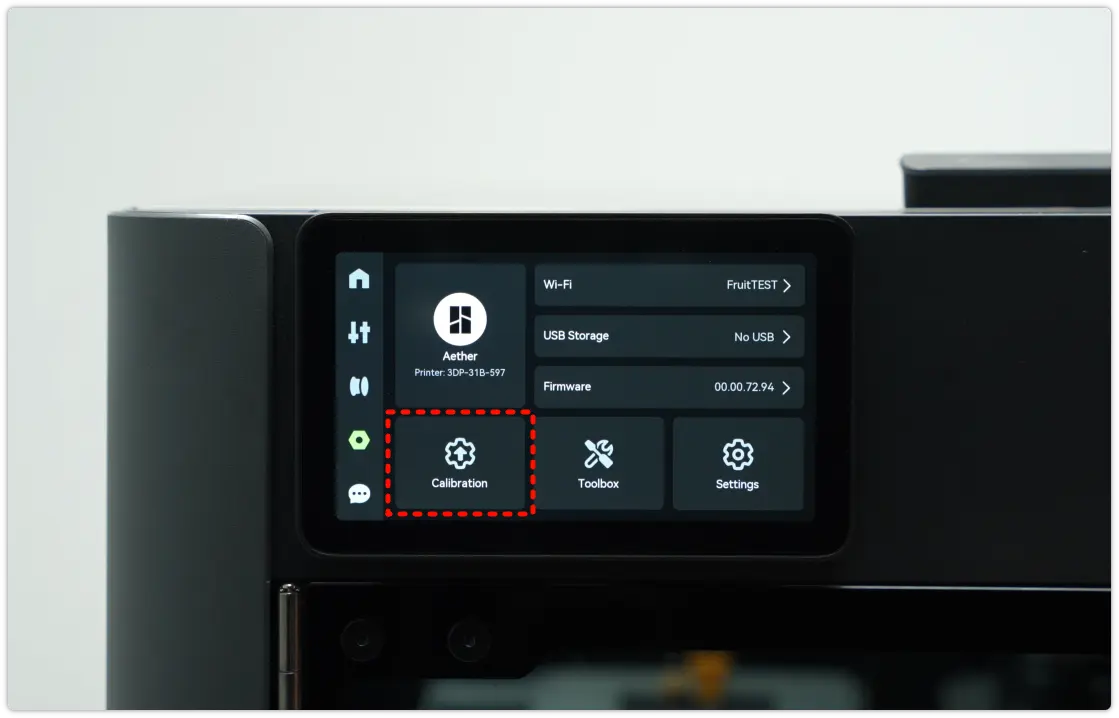

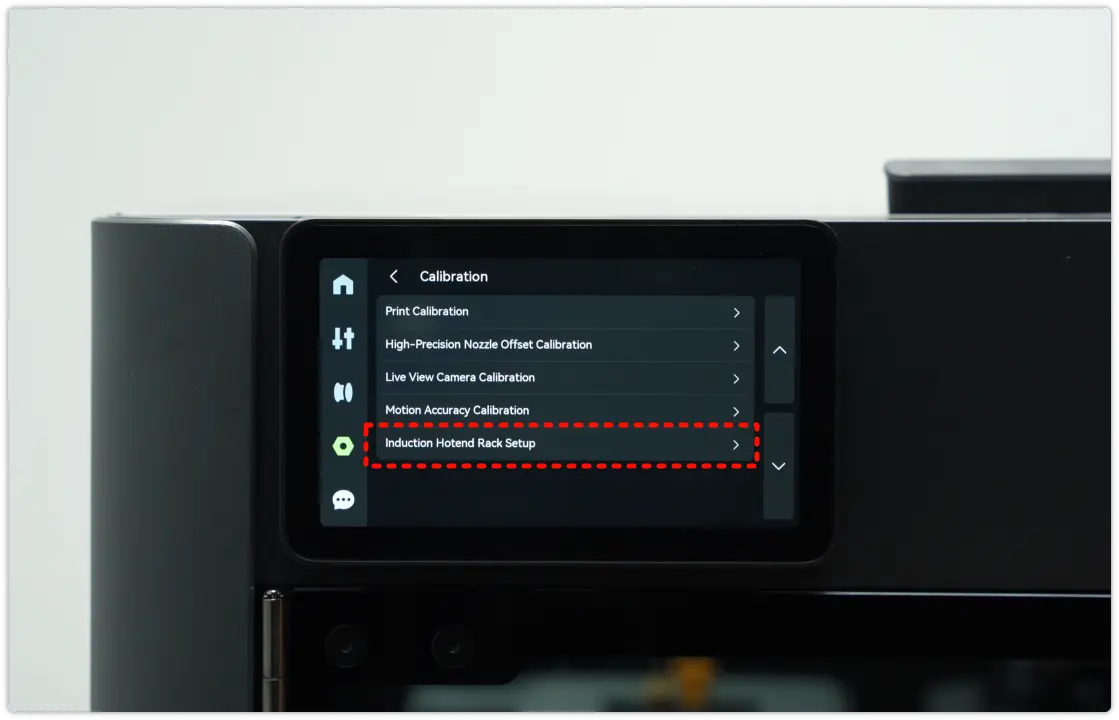

På printerens skærm trykker du på indstillingsknappen i venstre sidebjælke → gå ind i menuen "kalibrering", og vælg "Kalibrering af induktions-hotend-rack".

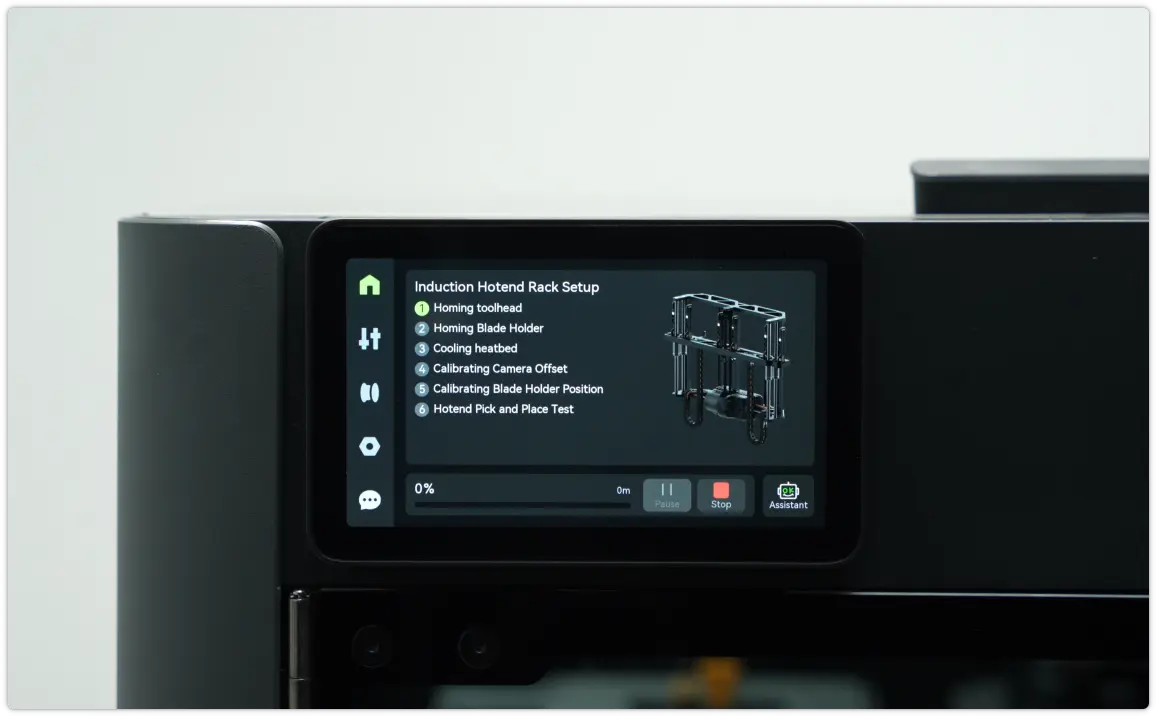

Tryk på "Start"-knappen, hvorefter induktions-hotend-racket automatisk udfører den forudindstillede kalibreringsproces.
