Udskiftningsguide til induktions-hotend-rackmotor til H2C

H2C Vortex hotend-rackmotor

3513 induktions-hotend-rackmotoren er en servomotor, der driver rackets loftebevaegelse. Den giver et stabilt og palideligt momentudtag med intelligent justering og regulerer automatisk momentet eller udloser en HMS-alarm ved blokering eller unormal bevaegelse, sa du sikrer en sikker og praecis loftefunktion for hotend.

Hvornar skal du bruge denne guide

• Motoren er beskadiget
• Bambu Lab teknisk support anbefaler udskiftning

Nodvendigt vaerktoj og materialer

• H2.0-skruetraekker
• Pincet

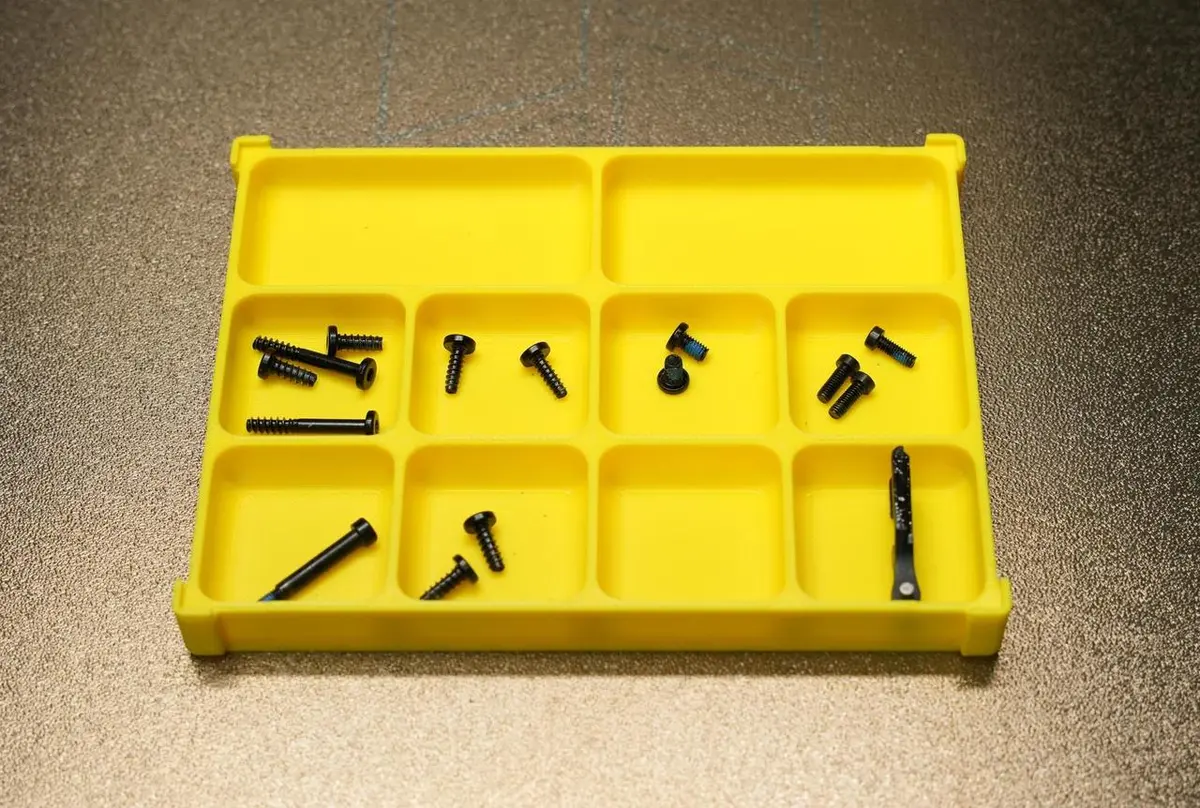

• Skrueboks (valgfrit)

Denne udskiftning indebaerer mange skruer. For at undga at miste eller blande dem sammen anbefaler vi, at du forbereder en skruebakke pa forhand, sa de er organiserede og nemme at finde igen.

Sikkerhedsadvarsel

Det er afgorende, at du slukker printeren, for du udforer vedligeholdelse, herunder arbejde pa printerens elektronik og toolhead-ledninger. Hvis du arbejder med printeren taendt, kan det give kortslutning, der forer til skader pa elektronikken og sikkerhedsrisici.
Under vedligeholdelse eller fejlfinding kan du faa brug for at afmontere dele, herunder hotend. Det blotlaegger ledninger og elektriske komponenter, der kan kortslutte, hvis de rorer hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er taendt. Det kan beskadige printerens elektronik og give yderligere problemer.
Derfor er det afgorende, at du slukker printeren og afbryder den fra stromkilden, for du udforer vedligeholdelse. Det forhindrer kortslutning eller skader pa printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Hvis du har sporgsmal eller bekymringer om at folge denne guide, opret en ny sag pa vores supportside, sa hjaelper vi dig hurtigst muligt.

Videoguide

Afmontering af den gamle induktions-hotend-rackmotor

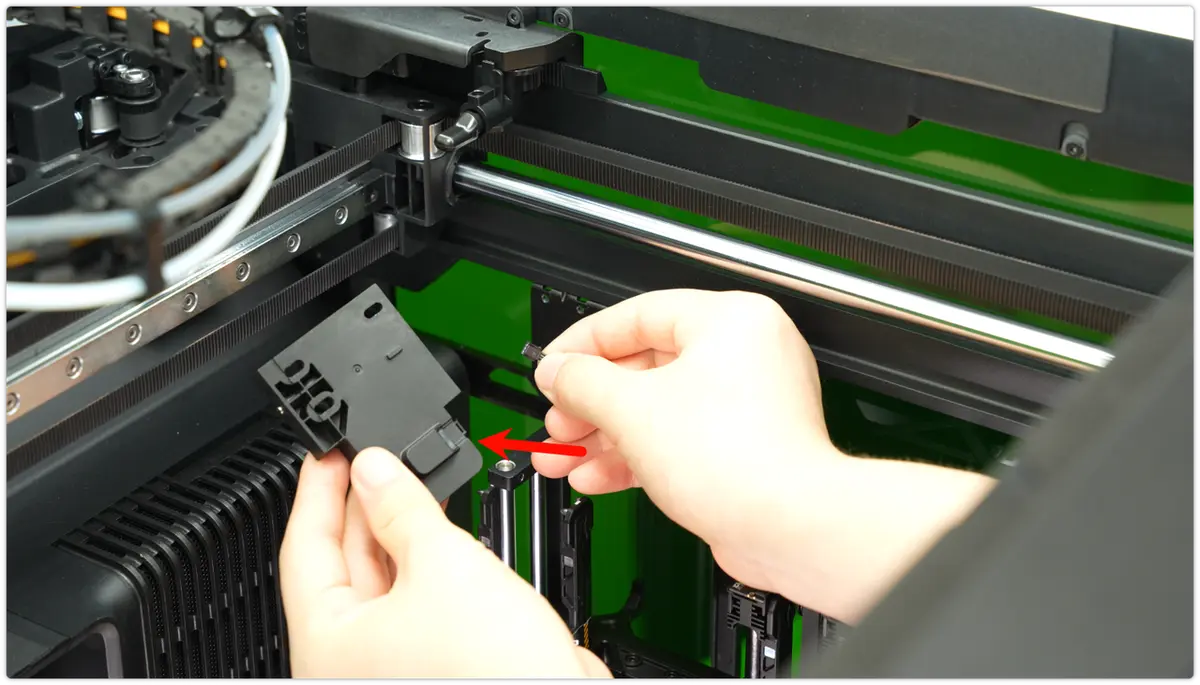

Trin 1: Afmonter induktions-hotend-laseaktuatoren

Frakobl kablet til den sensorvarmede aktuator til oplasning af haandtaget, og brug derefter en H2.0-skruetraekker til at fjerne de tre monteringsskruer og tage enheden ud.

Du finder de detaljerede trin i wikien: Guide til udskiftning af induktions-hotend-laseaktuatoren.

Trin 2: Afmonter induktions-hotend-rackenheden

Du finder de detaljerede trin i wikien: Udskiftningsguide til induktions-hotend-racket

Trin 3: Afmonter induktions-hotend-rackmotoren

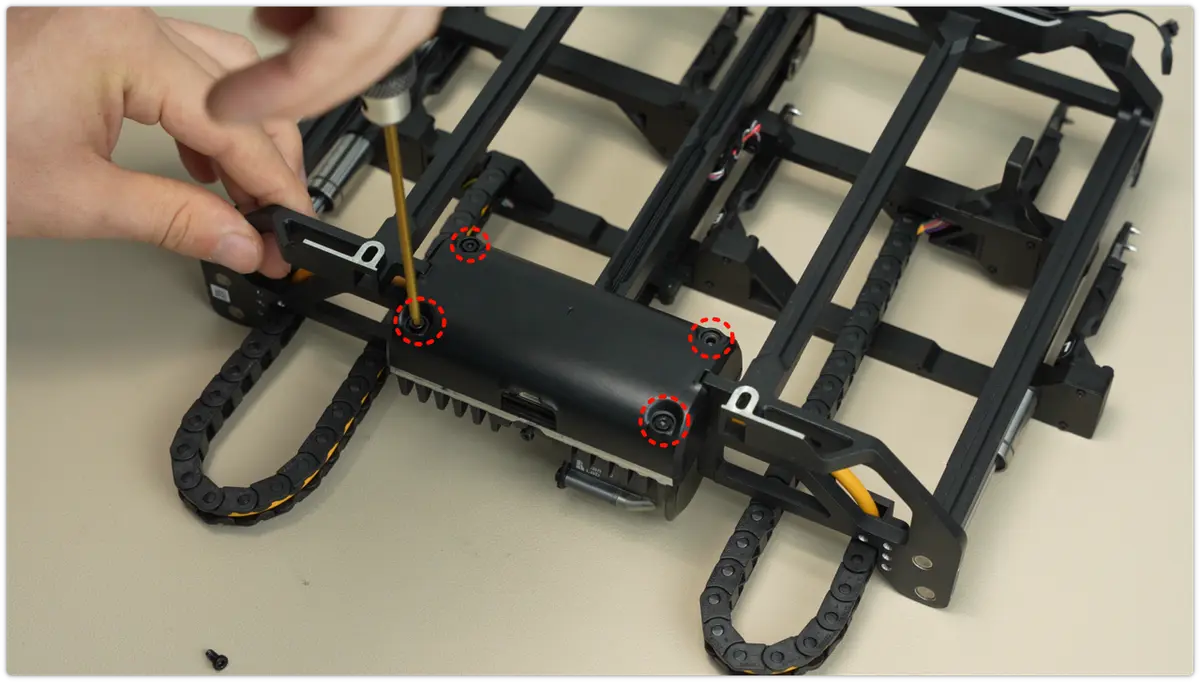

Brug en H2.0-skruetraekker til at fjerne de fire skruer, der holder daekslet til styreprintet, og tag derefter daekslet af.

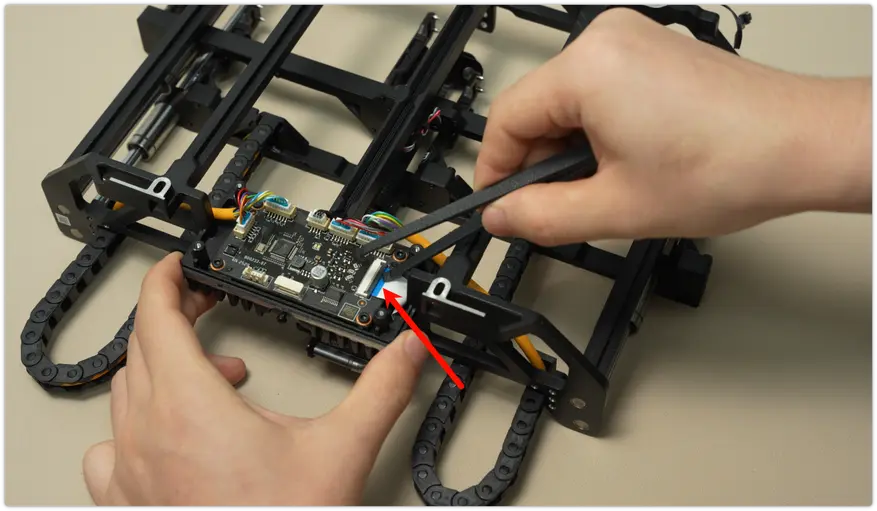

Fjern motorens forbindelsesledninger fra induktions-hotend-rackets styreprint.

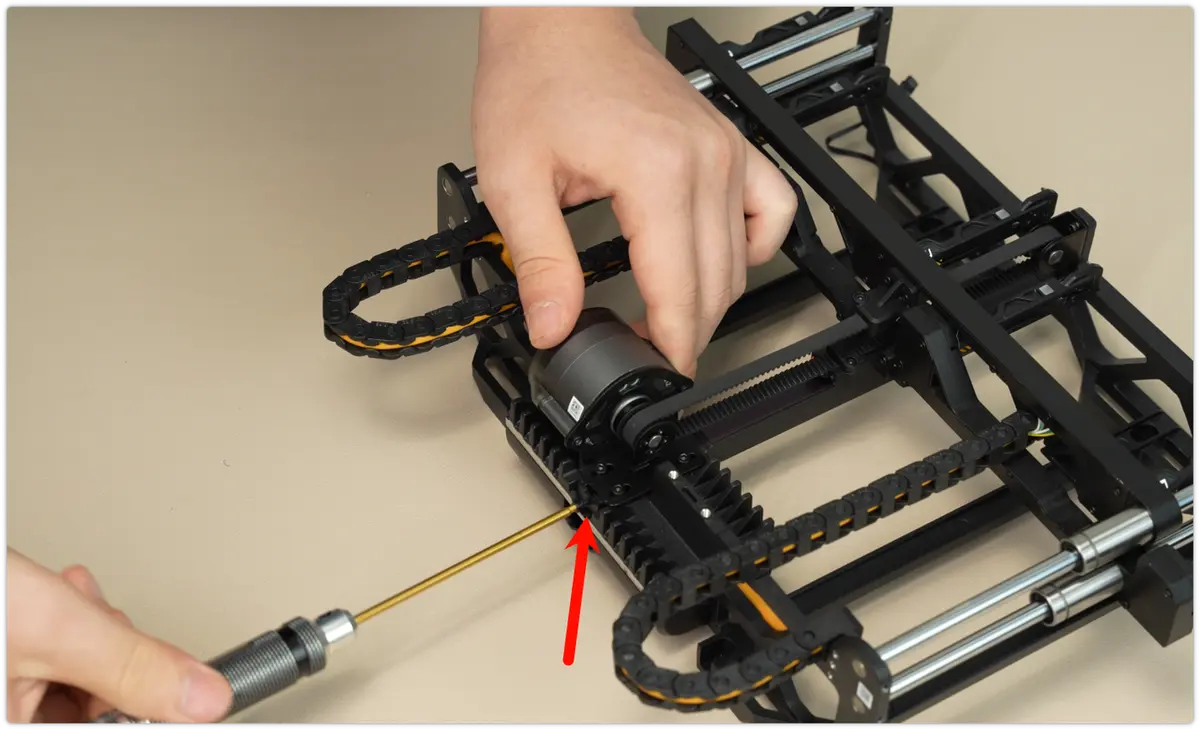

Brug en H2.0-skruetraekker til at fjerne spaendeskruen i bunden af hotend-rackmotoren.

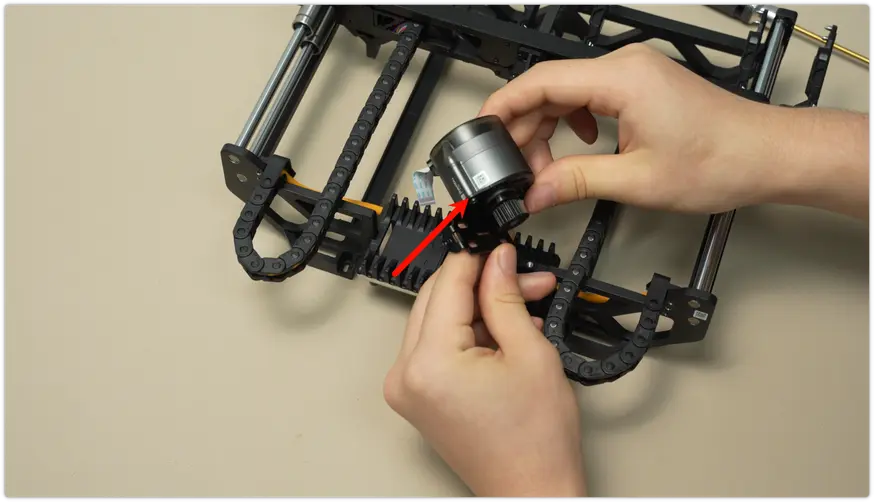

Brug en H2.0-skruetraekker til at fjerne de tre fastgorelsesskruer pa hotend-rackmotoren, og tag motorenheden ud.

Montering af en ny induktions-hotend-rackmotor

Trin 1: Monter motoren og juster remspaendingen

For at undga kabelskader under transport skal der monteres et fladkabel til den nye motor. Saet fladkablets laseklips i som vist pa figuren nedenfor, og monter derefter motorens bagdaeksel.

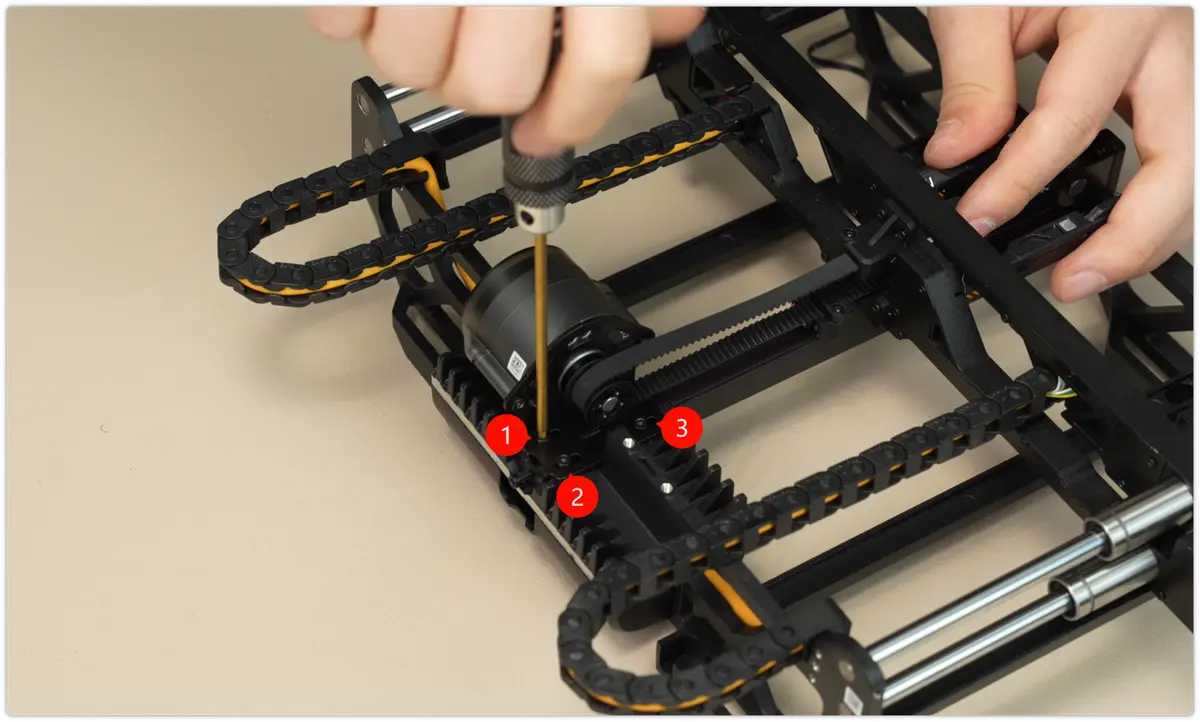

Foer FPC-kablet til induktions-hotend-rackmotoren gennem kabelkanalen, placer motorenheden pa monteringsfladen, og laeg tandremmen pa tandhjulet.

Spaend ikke motorens tre monteringsskruer helt fast endnu, sa den kan rokke en smule.

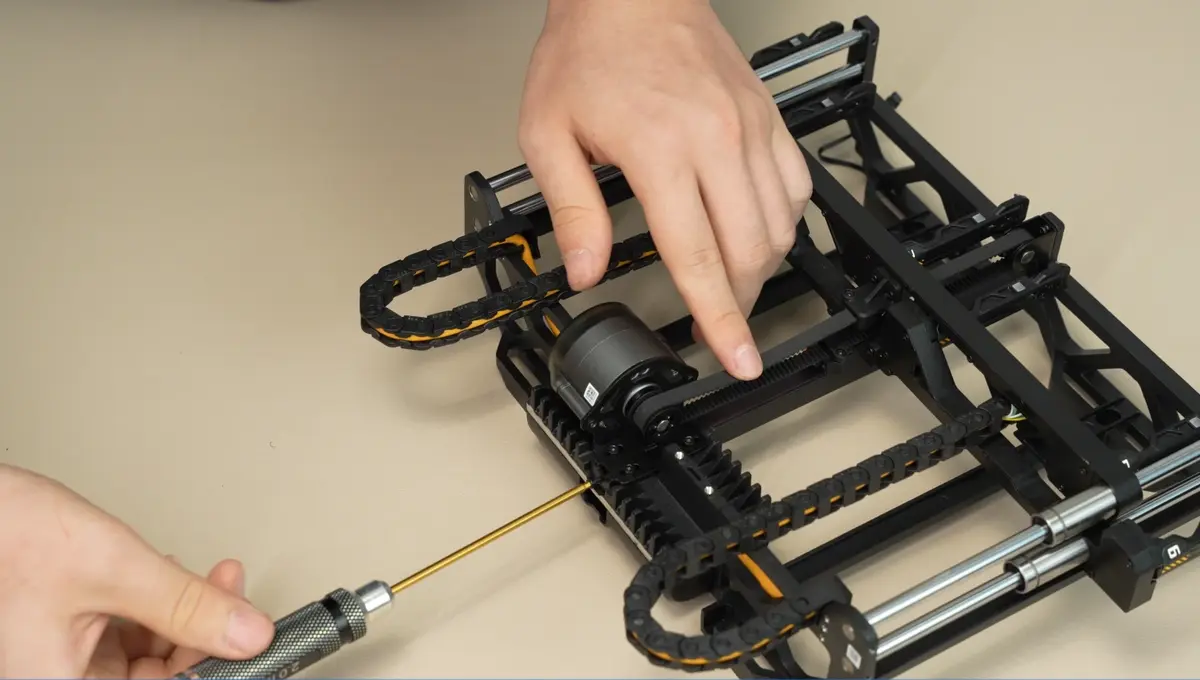

Juster derefter spaendeskruen. Drejer du skruen med eller mod uret, spaender eller losner du remmen tilsvarende. Du kan maerke remspaendingen med fingrene.

Naar du har justeret remspaendingen, spaender du de tre motorskruer igen for at fastgore motoren og laase remspaendingen.

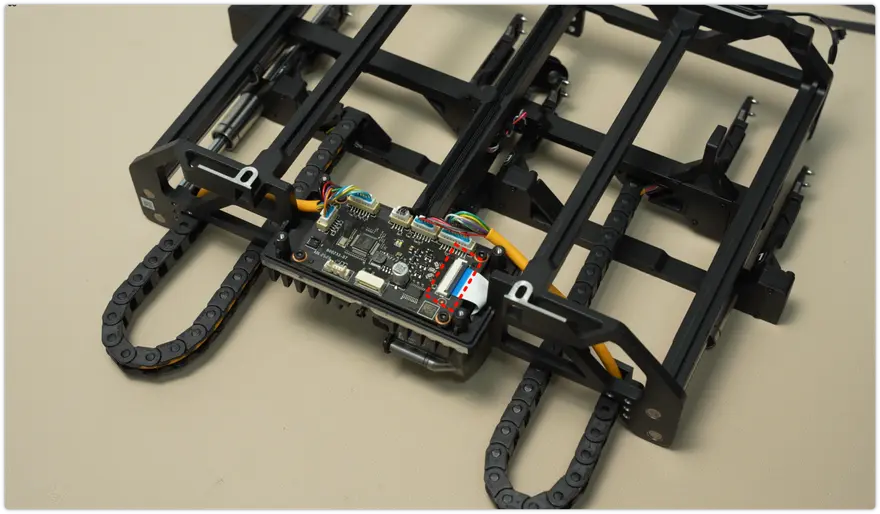

Tilslut derefter motorkablerne til induktions-hotend-rammens styreprint.

Monter styreprintets beskyttelsesdaeksel, og fastgor det med de fire skruer ved hjaelp af en H2.0-skruetraekker.

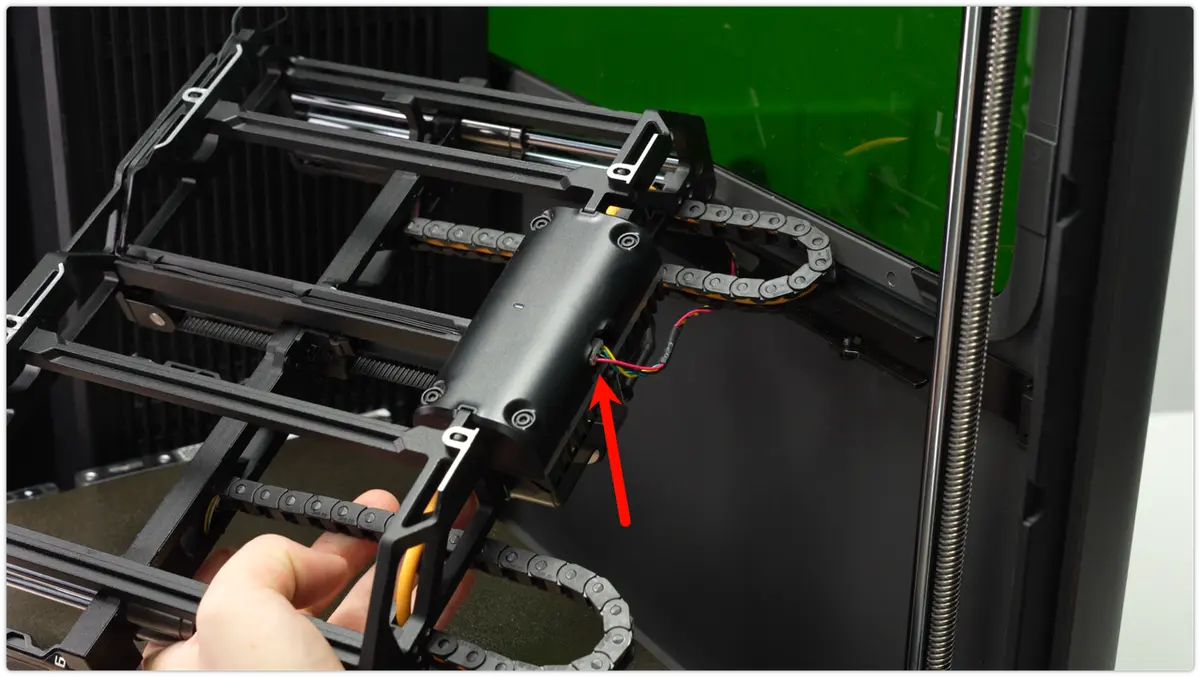

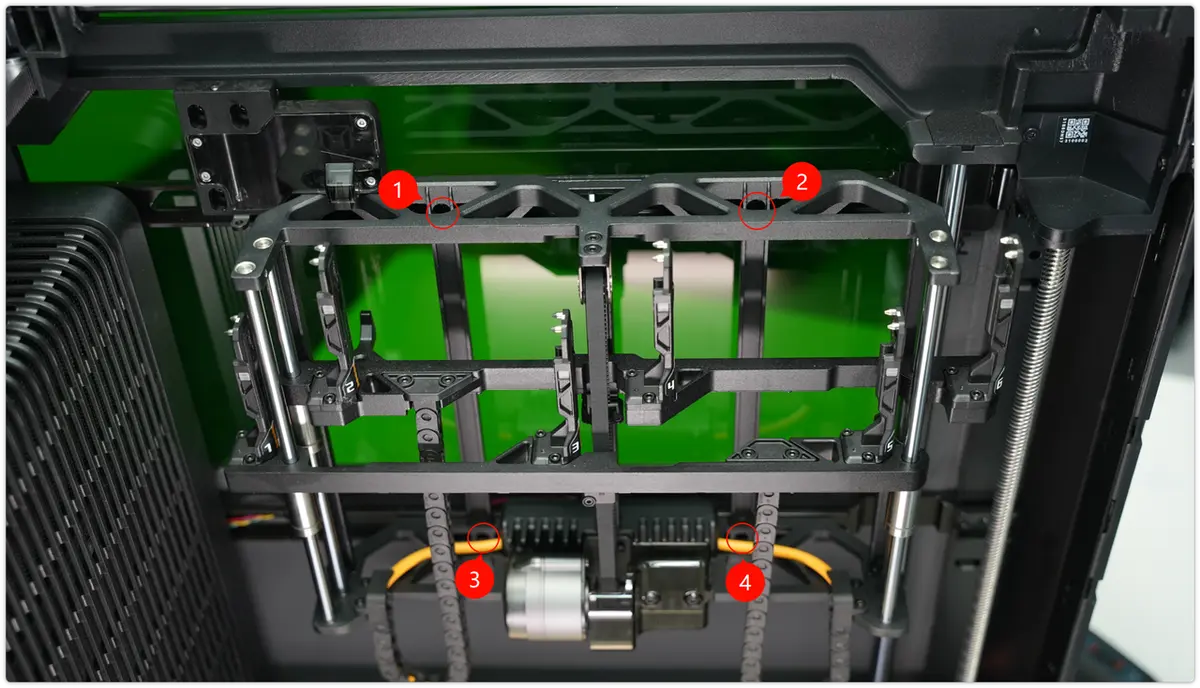

Trin 2: Monter induktions-hotend-rackenheden

Du finder de detaljerede trin i wikien: Udskiftningsguide til induktions-hotend-rackenheden

Trin 3: Monter induktions-hotend-laseaktuatoren

Naar du spaender skruerne, skal du passe pa ikke at klemme kablerne, da for hojt tryk kan forstyrre kommunikationen.

Du finder de detaljerede trin i wikien: Guide til udskiftning af induktions-hotend-laseaktuatoren.

Kalibrering af induktions-hotend-rackenheden

Naar du har genmonteret hotend-enheden, skal du udfore kalibreringen med det samme for at sikre praecis printning. Folg disse trin:

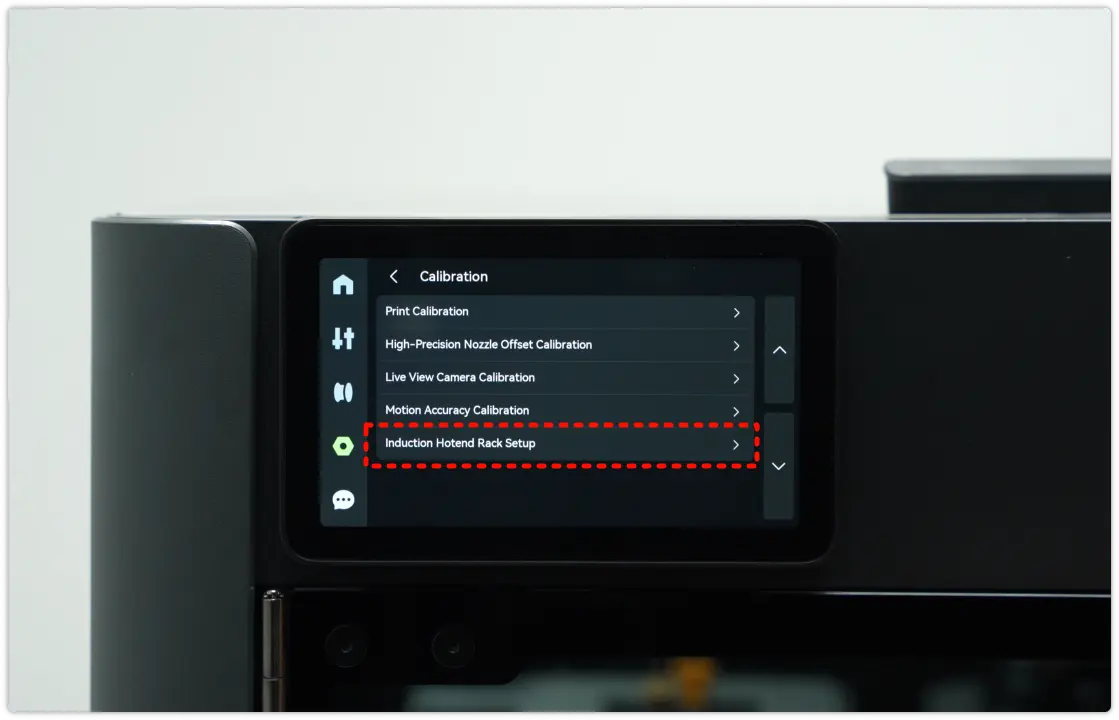

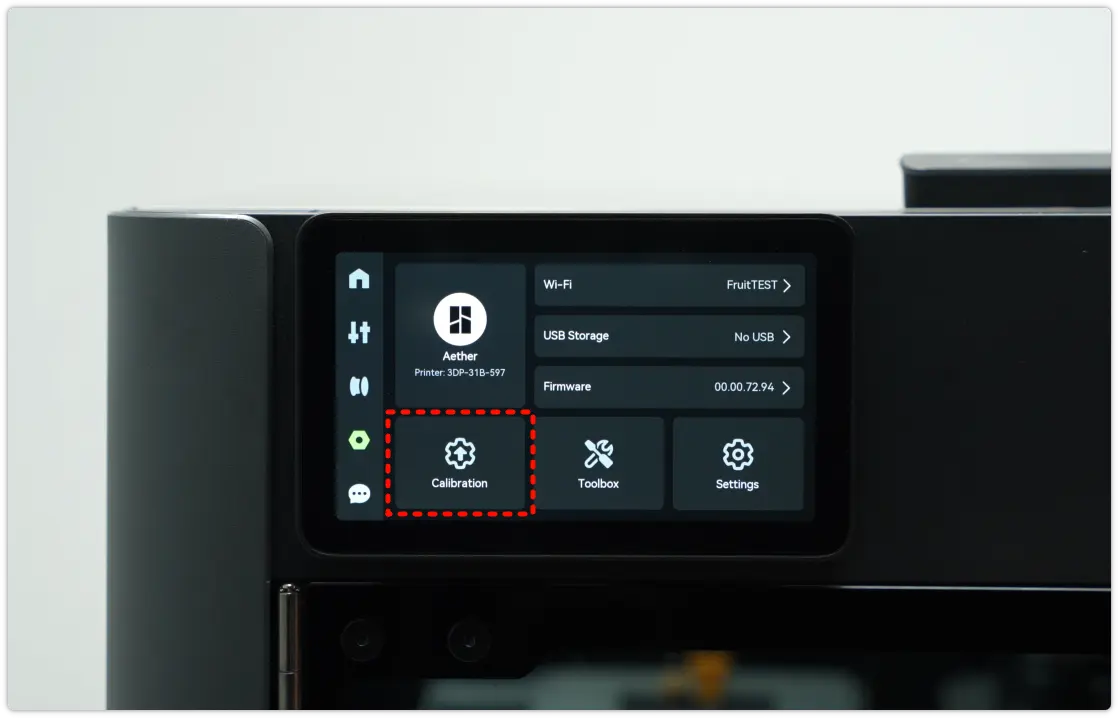

1. Tryk pa Indstillinger i sidemenuen til venstre pa printerens skaerm, abn menuen "Kalibrering", og vaelg "Opsaetning af induktions-hotend-rack".

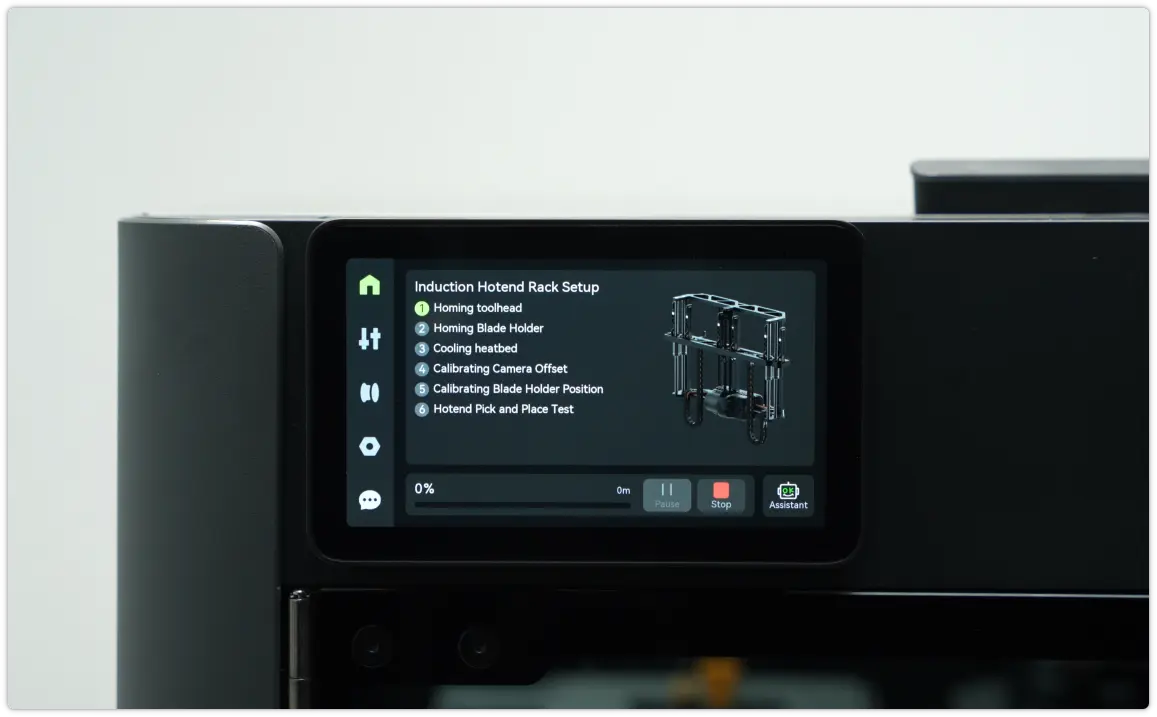

2. Tryk pa Start, hvorefter opsaetningen af vortex-hotend-racket automatisk korer den forudindstillede initialiseringsproces.

Fejlfinding: Hvis der opstar en fejl under initialiseringen, skyldes det sandsynligvis, at monteringsafvigelsen pa vortex-hotend-rackenheden overstiger den tilladte tolerance. Se guiden til manuel positionskalibrering af H2C vortex-hotend-rack" for at kalibrere den manuelle position igen. Naar det er gjort, kan du prove kalibreringen igen.

Bekraeftelse af at det lykkedes

Tilslut stromforsyningen og taend printeren for at bekraefte, at induktions-hotend kan samles op og placeres korrekt, og at dens oplysninger kan laeses normalt.
