Udskiftning af Vortek hotend latch-aktuator til H2C

Induction hotend latch-aktuator

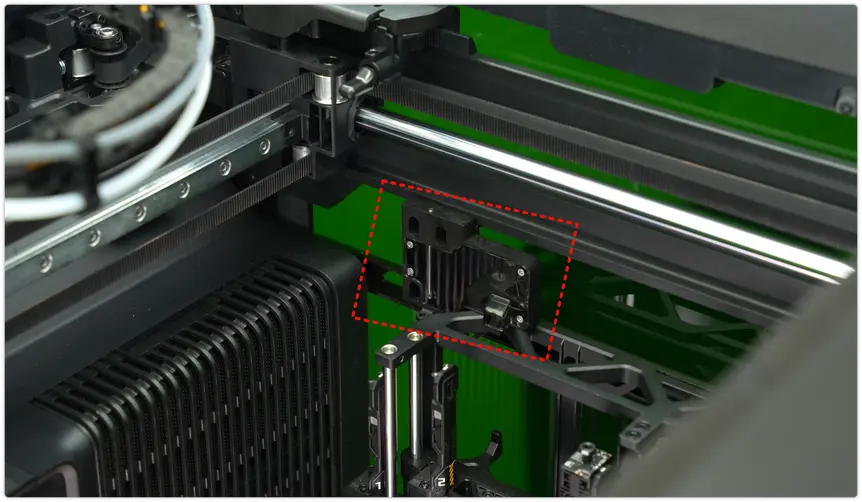

Induction hotend latch-aktuatoren (også kaldet “trækhåndtagets oplåsningsenhed”) er hovedkomponenten, der står for låsning og oplåsning af dit hotend. Den styrer mekanisk indkobling og frigørelse af hotenden.

Hvornår skal du bruge denne guide

• Hvis der er sket mekanisk skade, så låse- og oplåsningsfunktionen ikke fungerer korrekt.
• Hvis Bambu Lab Teknisk Support anbefaler udskiftning.

Nødvendigt værktøj og materialer

• H2.0-skruetrækker
• Ny induction hotend latch-aktuator

Videoguide

Sådan fjerner du den gamle induction hotend latch-aktuator

Trin 1: Flyt toolhead-enheden bagud

Før du går i gang, skal du flytte toolhead-enheden bagud for at undgå, at den er i vejen under adskillelse og samling. Brug derefter en H2.0-skruetrækker til at fjerne de tre fastgørelsesskruer.

Trin 2: Lås induction hotend latch-aktuatoren op

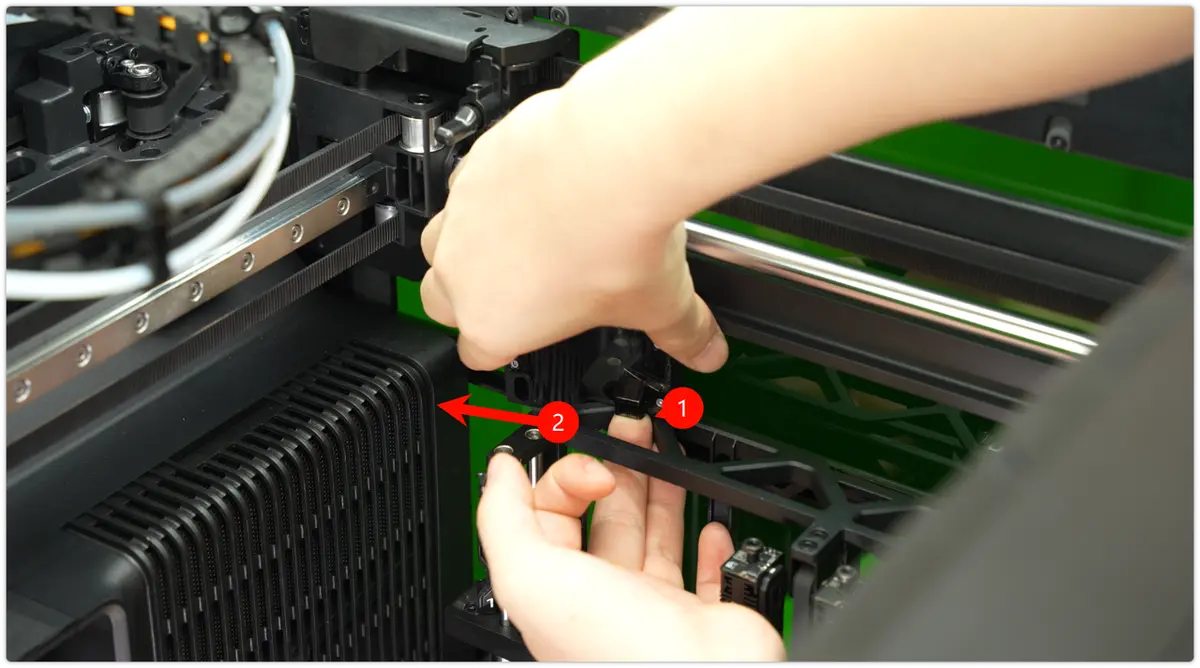

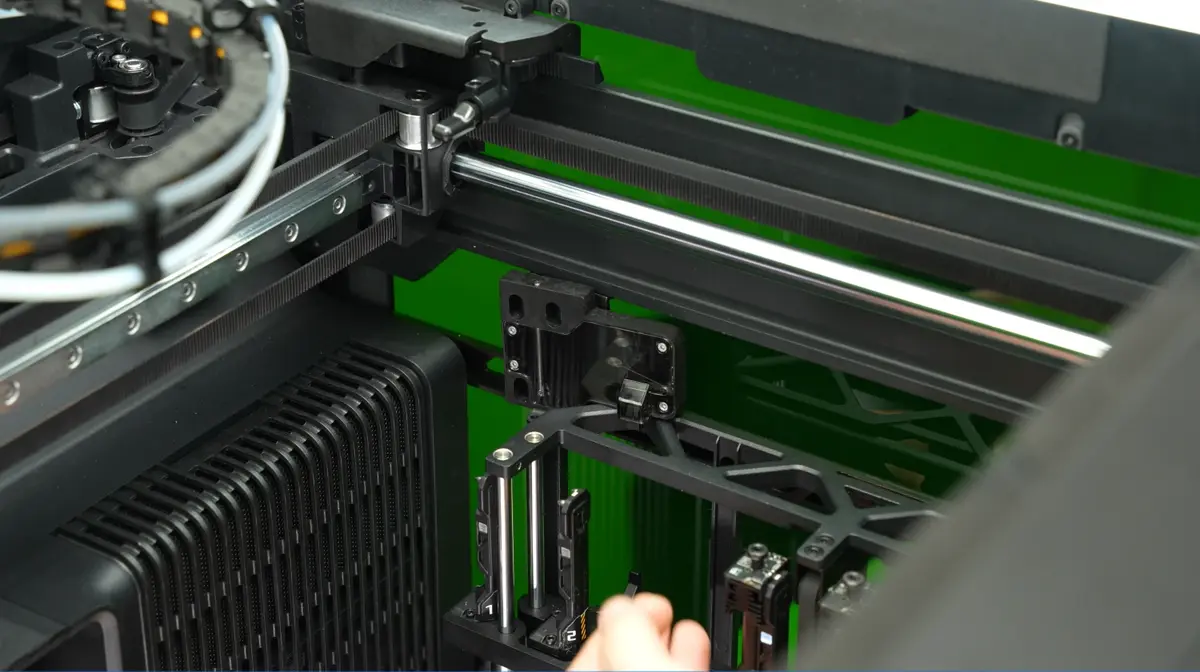

Skub forsigtigt knappen, som pilen på komponenten viser, opad med fingeren, og skub samtidig induction hotend latch-aktuatoren vandret for at låse komponenten op. Pas på ikke at beskadige forbindelseskablet under afmonteringen.

Trin 3: Vend den om, og kobl stikket fra

Sådan monterer du den nye induction hotend latch-aktuator

Trin 1: Sæt kabelstikket i, og fastgør det

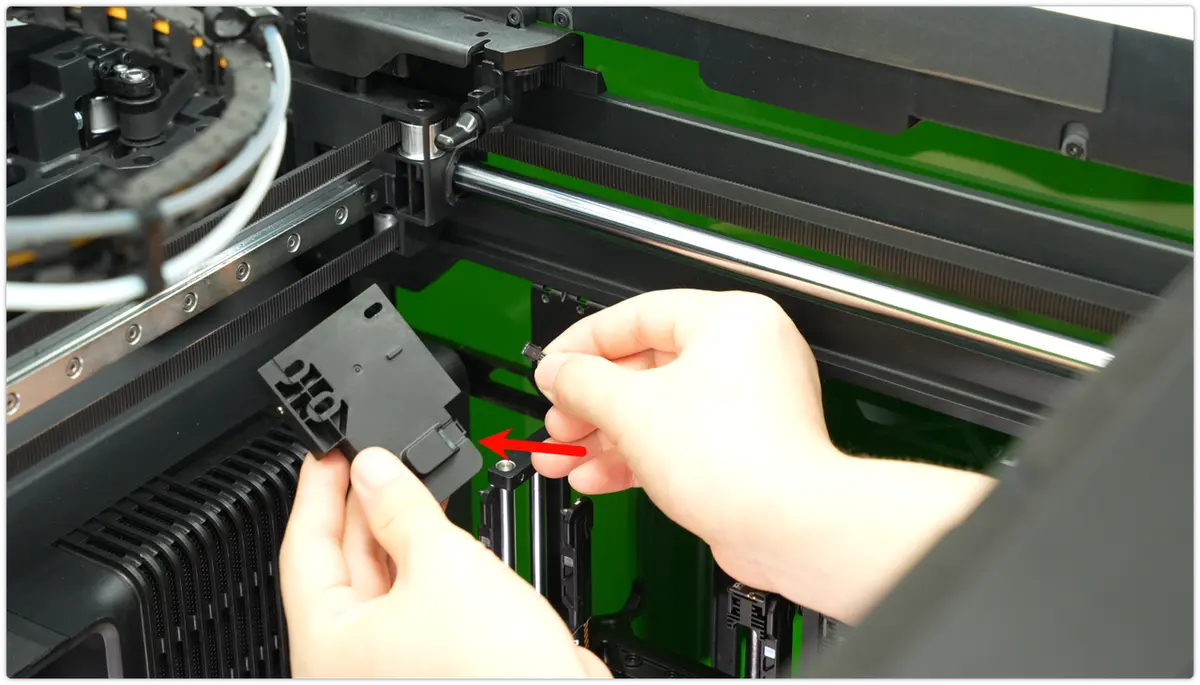

Sæt først kabelstikket i interfacet på den nye induction hotend latch-aktuator, og sørg for, at det sidder fast.

Hvis kablet ikke er langt nok, kan du forsigtigt trække det ud fra tværbjælken. Fra fabrikken er overskydende kabel som regel gemt inde i tværbjælken af æstetiske hensyn.

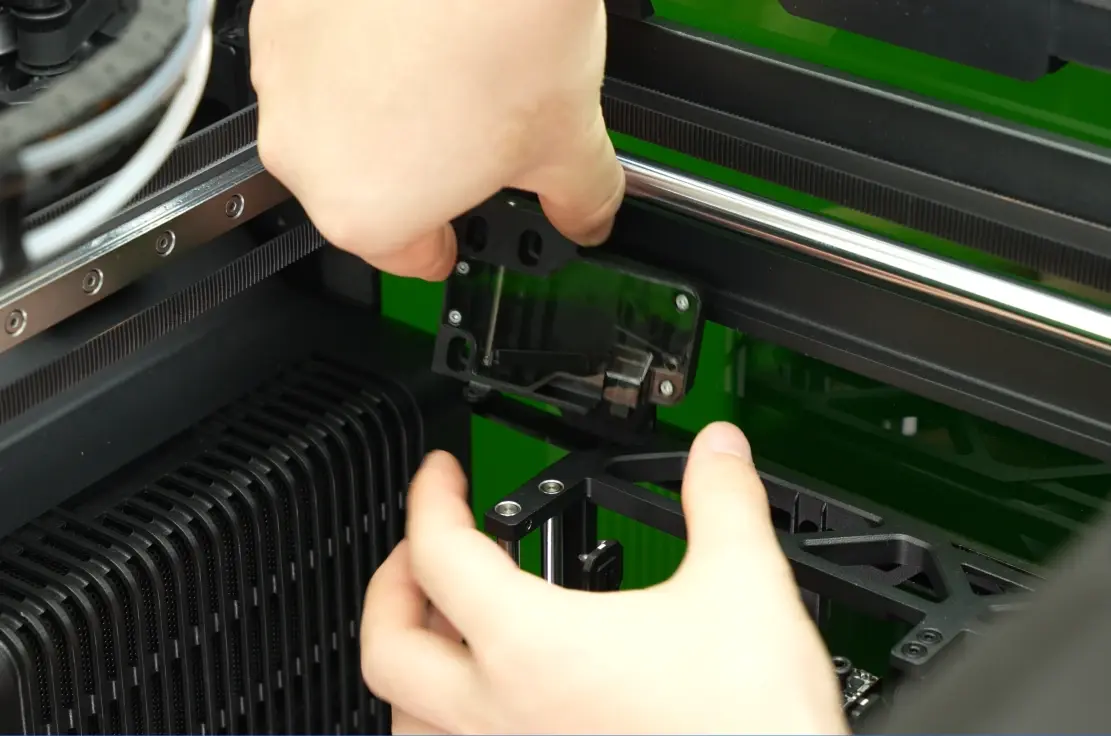

Trin 2: Sæt induction hotend-enheden i hotend-holderen

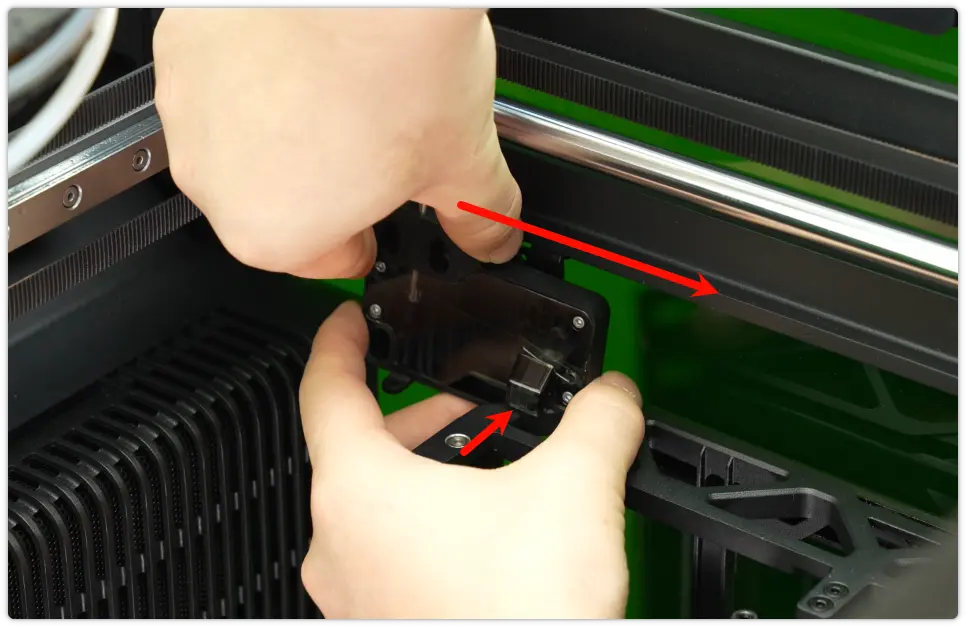

Som vist på figuren nedenfor skal du sætte induction hotend-enheden i hotend-holderen fra venstre mod højre.

Når du spænder skruerne, skal du sørge for, at forbindelseskablerne ikke kommer i klemme eller under tryk, da det kan påvirke kommunikationen.

Trin 3: Spænd fastgørelsesskruerne

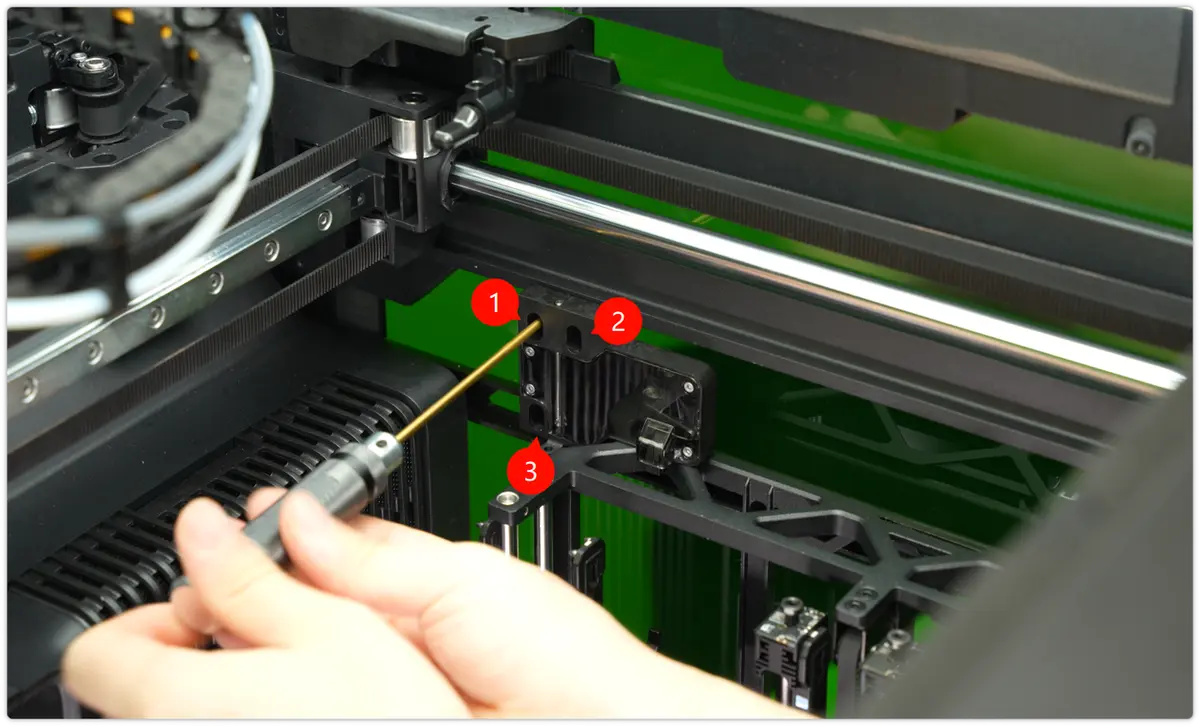

Brug en H2.0-skruetrækker til at spænde de tre fastgørelsesskruer. Efter monteringen kan du forsigtigt rokke ved skruerne for at sikre, at de sidder fast.

Kontrol af funktionen

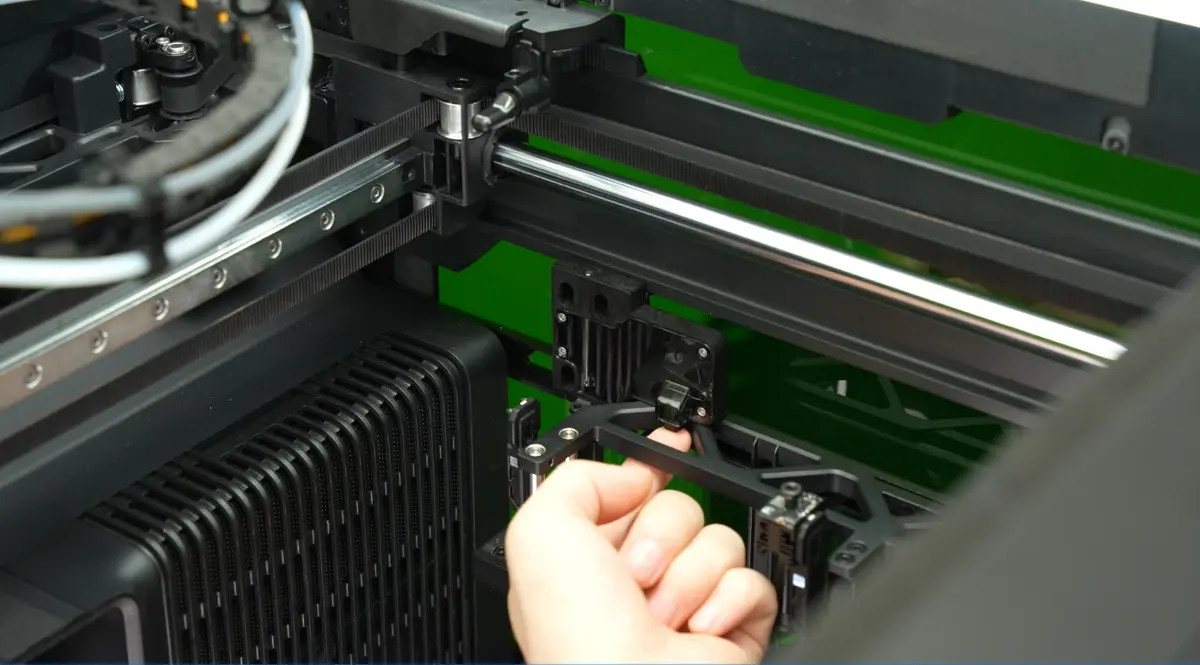

Tryk på knappen i bunden af komponenten, og hold øje med, om den cylindriske stift indeni hæver sig jævnt og synkront uden at sætte sig fast.

Tilslut derefter strømforsyningen, og tænd printeren for at kontrollere, at induction heating-enheden kan nås og placeres korrekt.
