Udskiftning af Quick Change-værktøjsinterface til H2C

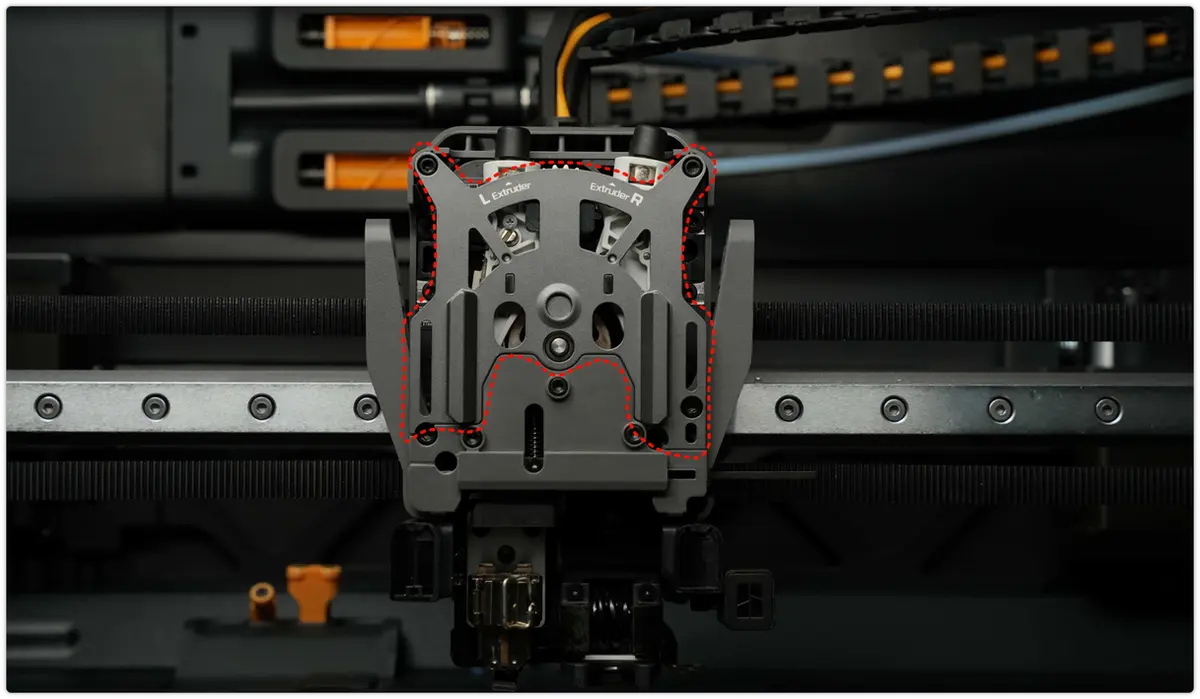

H2C Quick Change-værktøjsinterface (extruderens frontdæksel)

Reservedelene til Quick Change-værktøjsinterfacet omfatter følgende:

• Quick Change-værktøjsinterface * 1
• M2.5x7 skruer * 2

Hvornår du skal bruge denne guide

• Quick Change-værktøjsinterfacet (extruderens frontdæksel) er beskadiget

Nødvendigt værktøj og materialer

• Nyt Quick Change-værktøjsinterface
• H2.0 unbrakonøgle

Sikkerhedsadvarsel

Det er afgørende, at du slukker printeren, før du udfører nogen form for vedligeholdelse, herunder arbejde på printerens elektronik og toolheadets ledninger. Hvis du udfører opgaver, mens printeren er tændt, kan det resultere i en kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.
Under vedligeholdelse eller fejlsøgning kan det være nødvendigt at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de kommer i kontakt med hinanden, med andet metal eller med elektroniske komponenter, mens printeren stadig er tændt. Det kan medføre skader på printerens elektronik og yderligere problemer.
Derfor er det afgørende, at du slukker printeren og afbryder den fra strømkilden, før du udfører nogen vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer i forbindelse med denne guide, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Sådan afmonterer du det gamle Quick Change-værktøjsinterface

Trin 1: Afmontér hotend

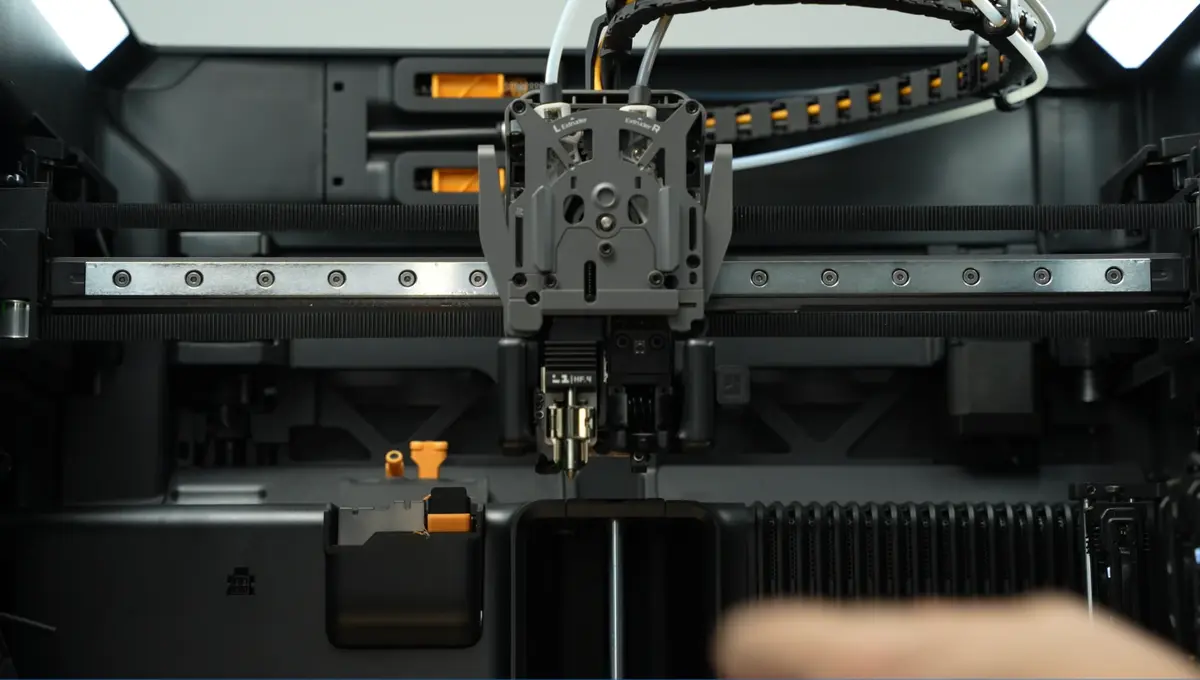

Venstre dyse: Fjern silikonemanchetten fra venstre dyse, åbn fastgørelsesklipsen, og tag venstre dyseenhed af.

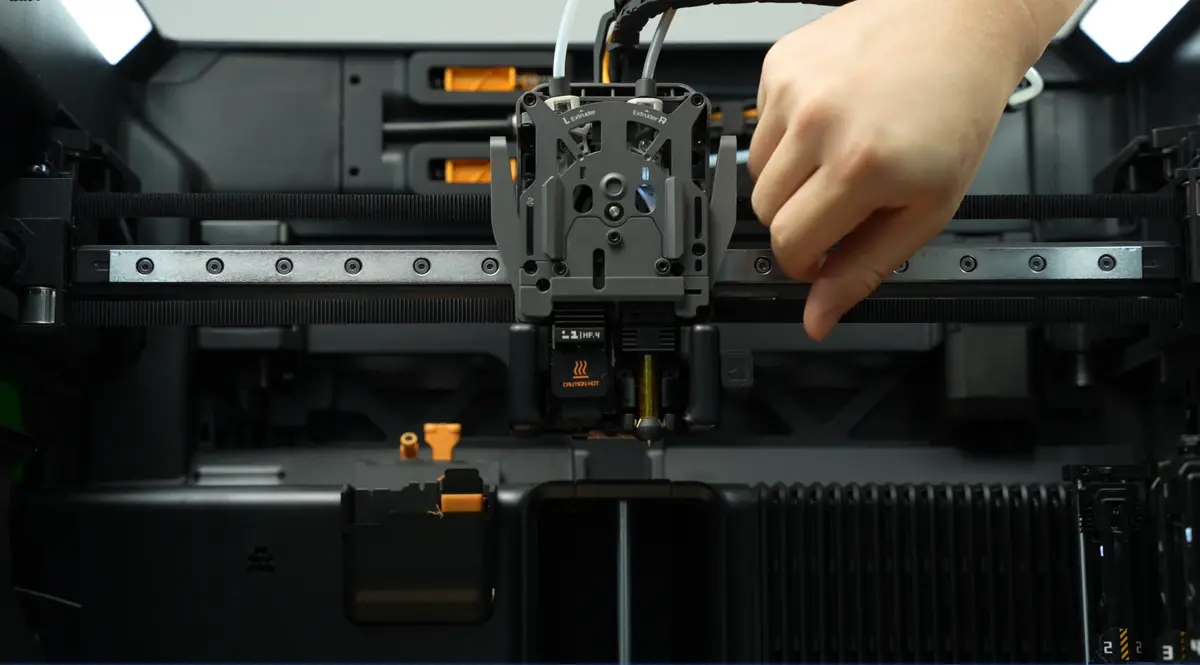

Højre dyse: Træk dysehåndtaget til højre for at låse op, og tag højre dyseenhed af.

Trin 2: Afmontér extruderens filamentføring.

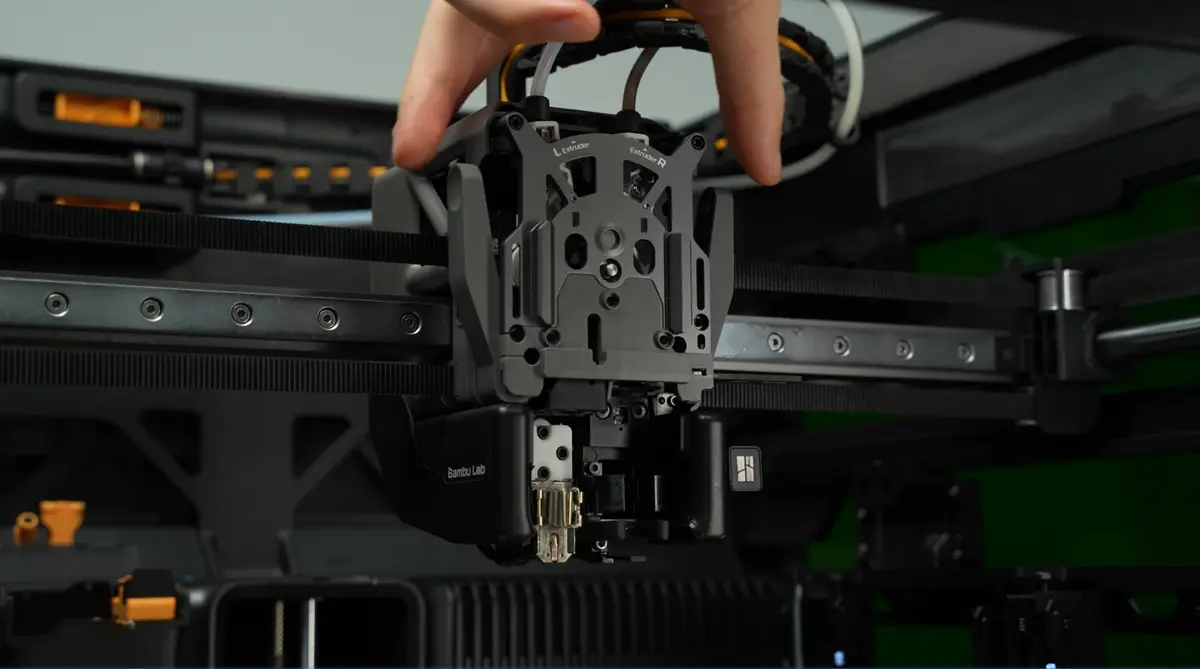

Brug fingrene til at skubbe det sorte dysestik opad nedefra, mens du forsigtigt trykker på håndtaget på venstre skæreenhed for at løsne det fra rillen ved skæreenhedens skrue.

Du finder de detaljerede udskiftningstrin i wikien: Udskiftningstrin for H2C dobbelt-extruderens filamentføring.

Trin 3: Afmontér Quick Change-værktøjsinterfacet.

Skru de to skruer (M2.5x7) på Quick Change-værktøjsinterfacet ud. Vær forsigtig, når du afmonterer Quick Change-værktøjsinterfacet, så FPC-kablet ikke rives over.

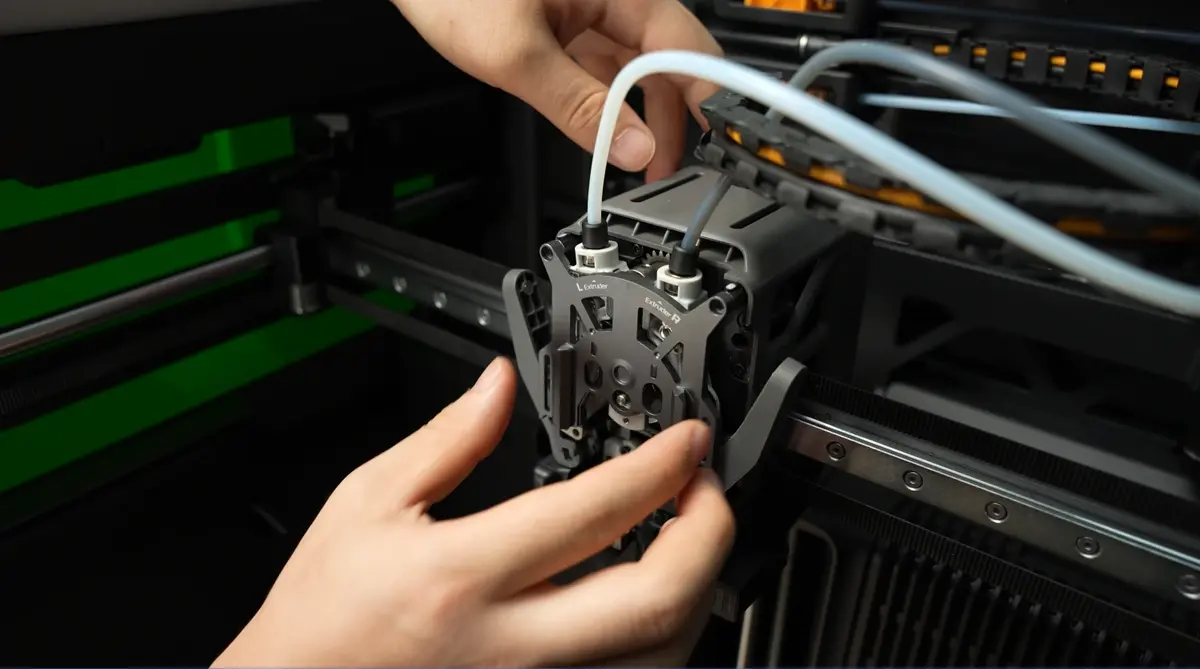

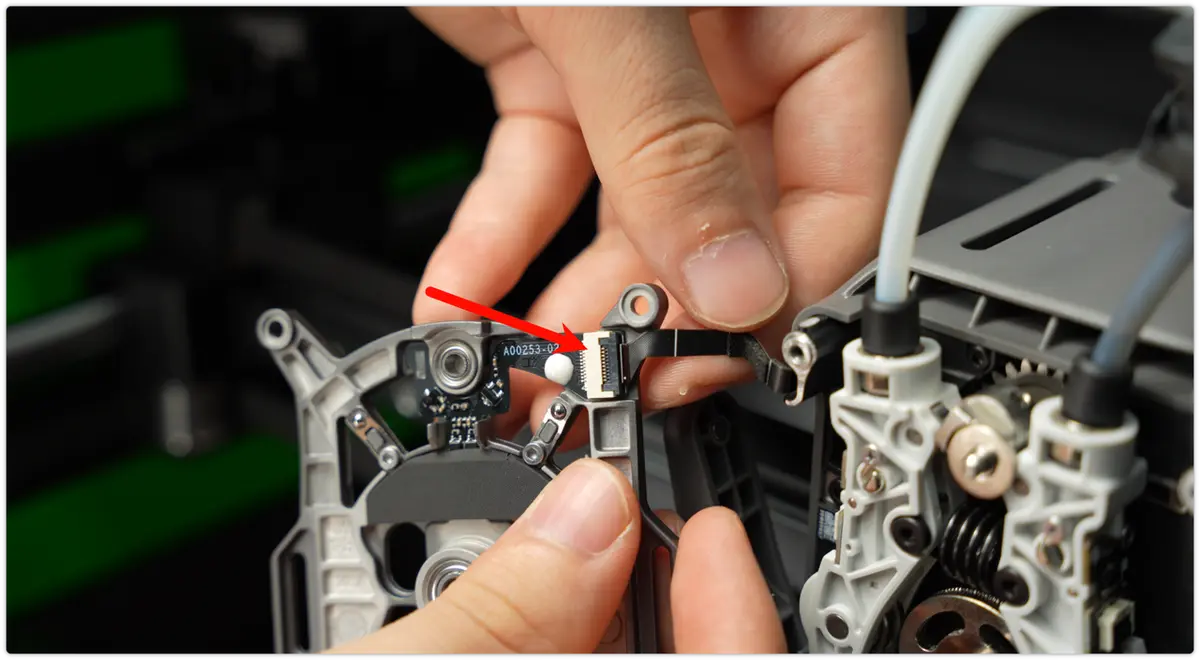

Lirk derefter klipsene på fladkabelstikket op, frakobl ledningen til Hall-sensorens stik fra Quick Change-værktøjsinterfacet, og tag interfacet af.

Sådan monterer du et nyt Quick Change-værktøjsinterface.

Trin 1: Montér Quick Change-værktøjsinterfacet

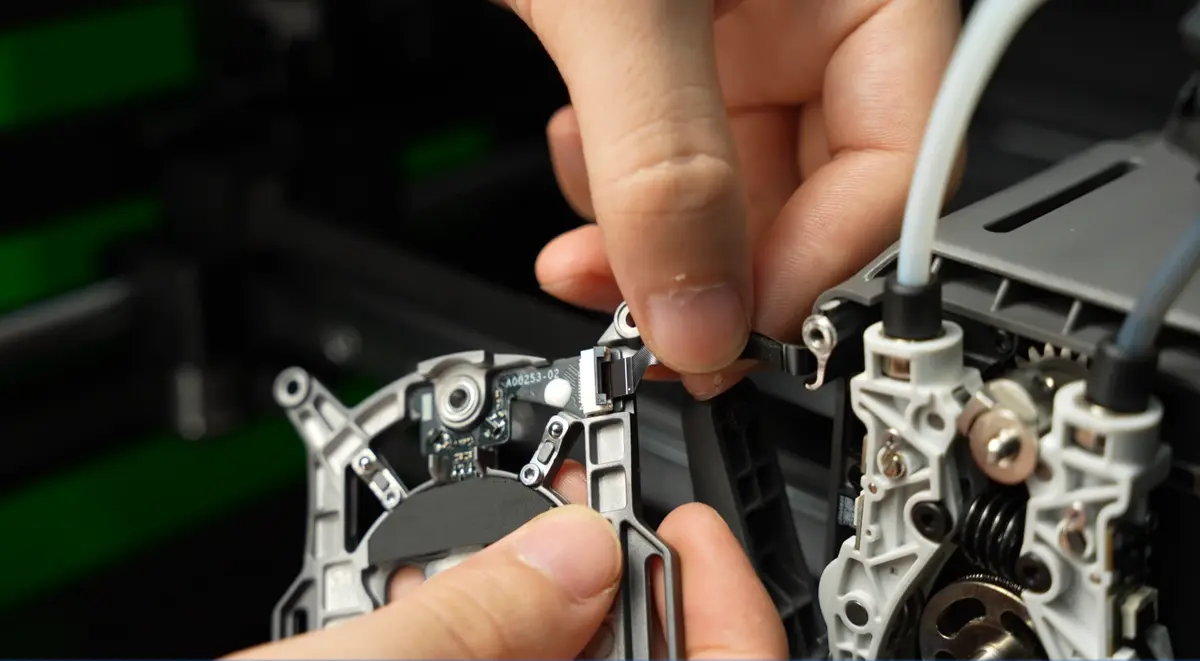

Sæt FPC-kablet ind i Quick Change-værktøjsstikket, og sørg for, at hovedet på FPC-kablet er sat helt i (den hvide streg skal være vandret, hvilket viser, at kablet sidder korrekt), og fastgør derefter stikket.

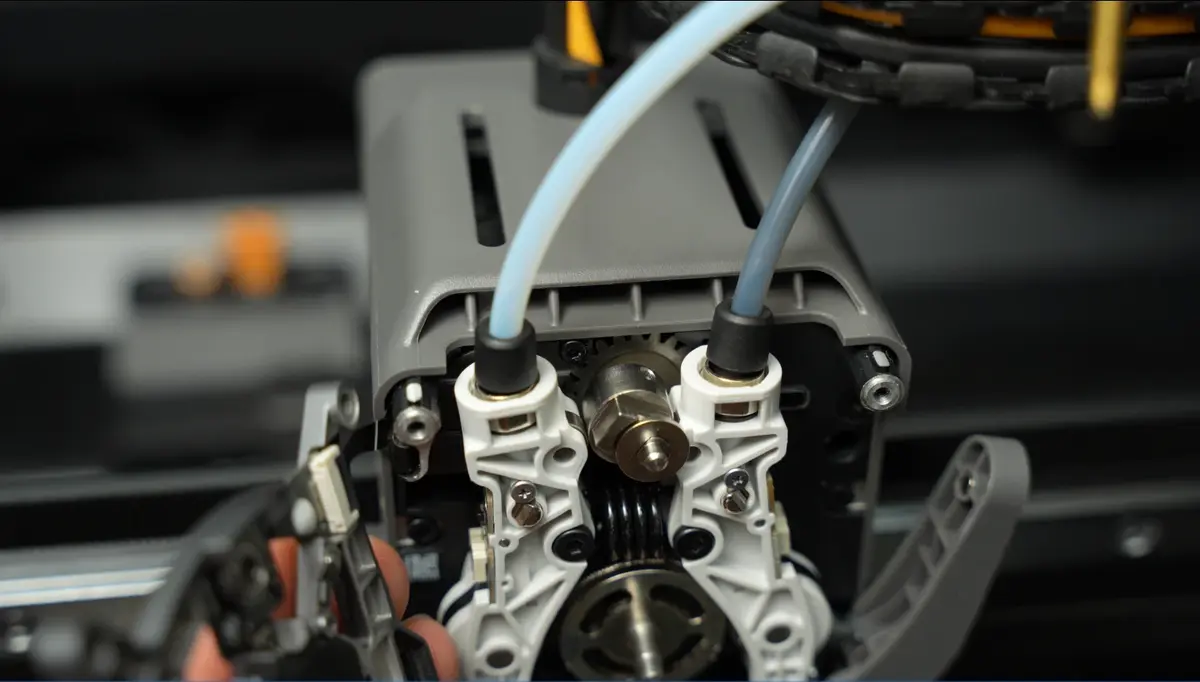

Inden du monterer Quick Change-værktøjsinterfacet, kan du bruge en skruetrækker til at justere kamenhedens vinkel, så monteringen bliver lettere. Sæt skruetrækkeren ind i det lille hul i kamenheden, mens du holder venstre følgestang på plads med hånden. Drej derefter kammet, indtil hullet i toppen vender lodret opad.

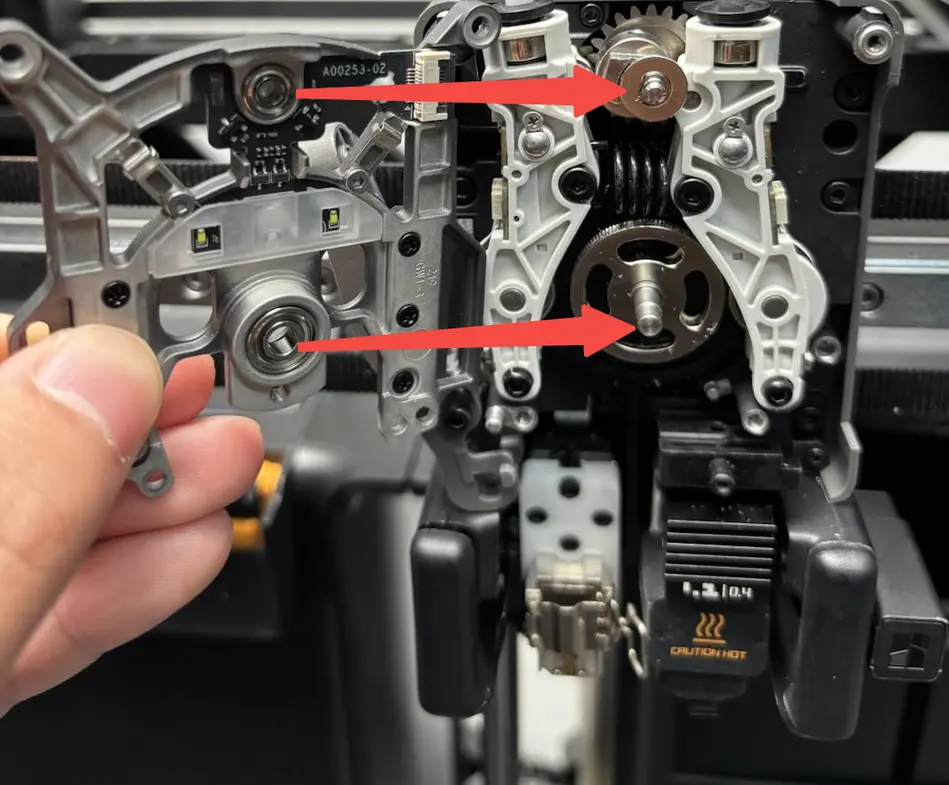

Ret de øverste og nederste lejer på Quick Change-værktøjsinterfacet ind efter dem på extruderen, og montér derefter interfacet. Hvis det øverste leje ikke sidder korrekt, kan du forsigtigt trykke kammet ned for at guide det øverste leje på plads.

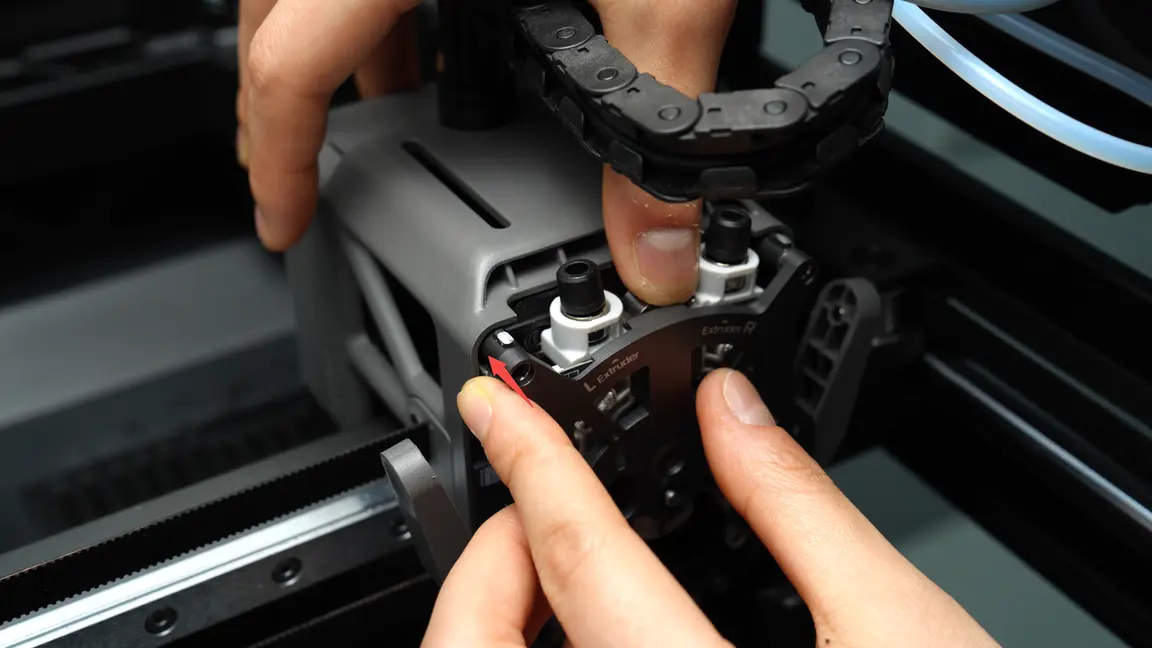

Fold FPC-kablet til siden, ret det ud, og før det ind i mellemrummet langs siden af toolheadet.

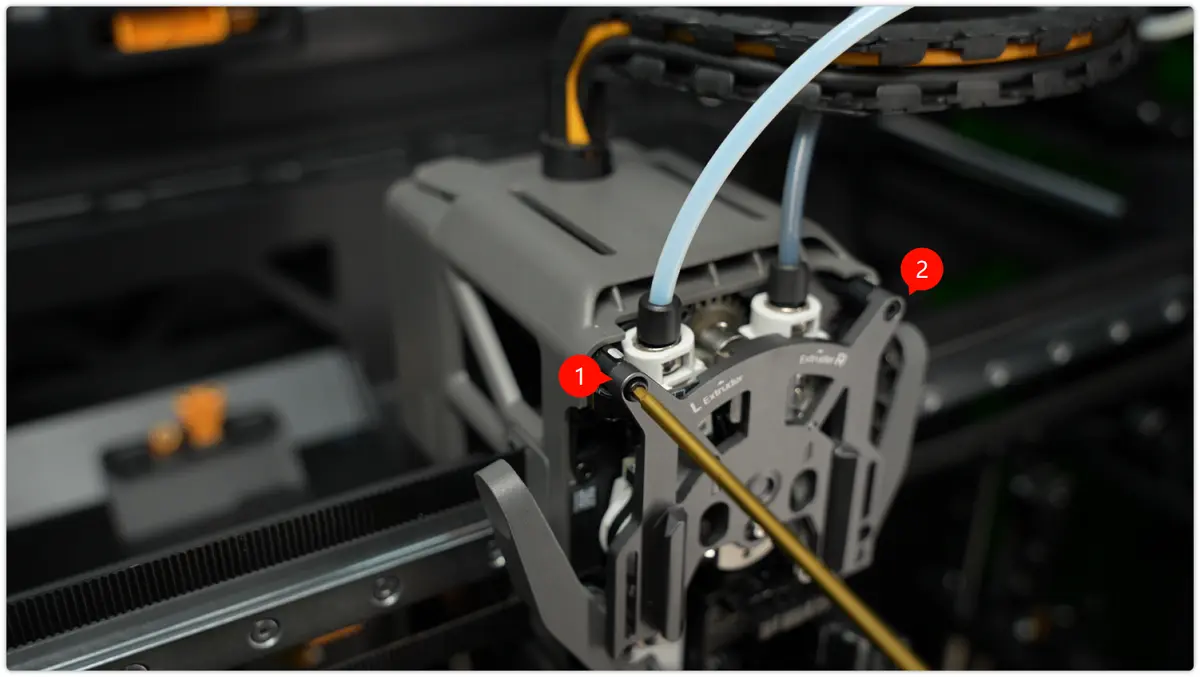

Spænd derefter de to M2.5×7 skruer på Quick Change-værktøjsinterfacet.

Bemærk Inden du spænder skruerne, skal du sikre dig, at skruehullerne i begge ender flugter perfekt. Hvis du tvinger skruerne i, mens den ene ende er løftet, kan Quick Change-værktøjsinterfacet revne.

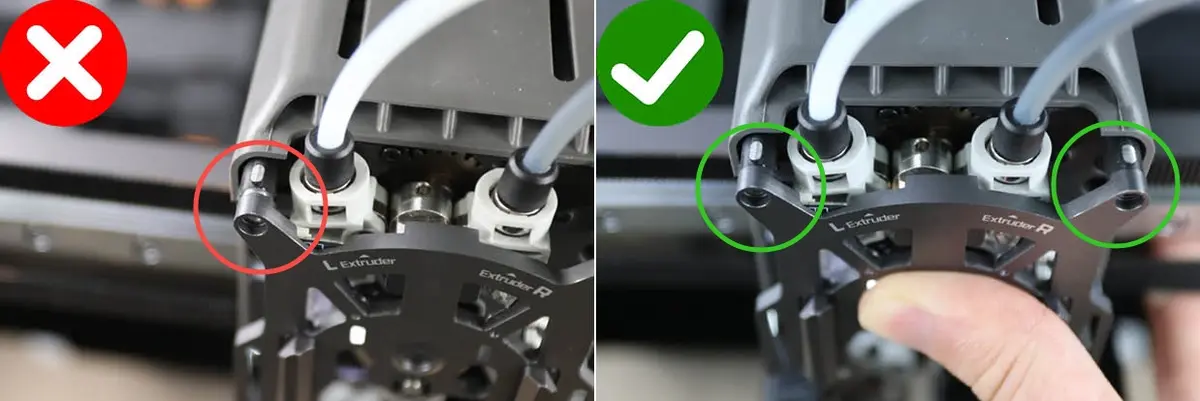

Billedet nederst til højre viser skruehullerne korrekt justeret i begge sider, mens billedet til venstre viser dem forskudt.

Trin 2: Montér Quick Change-værktøjsinterfacets føringsenhed

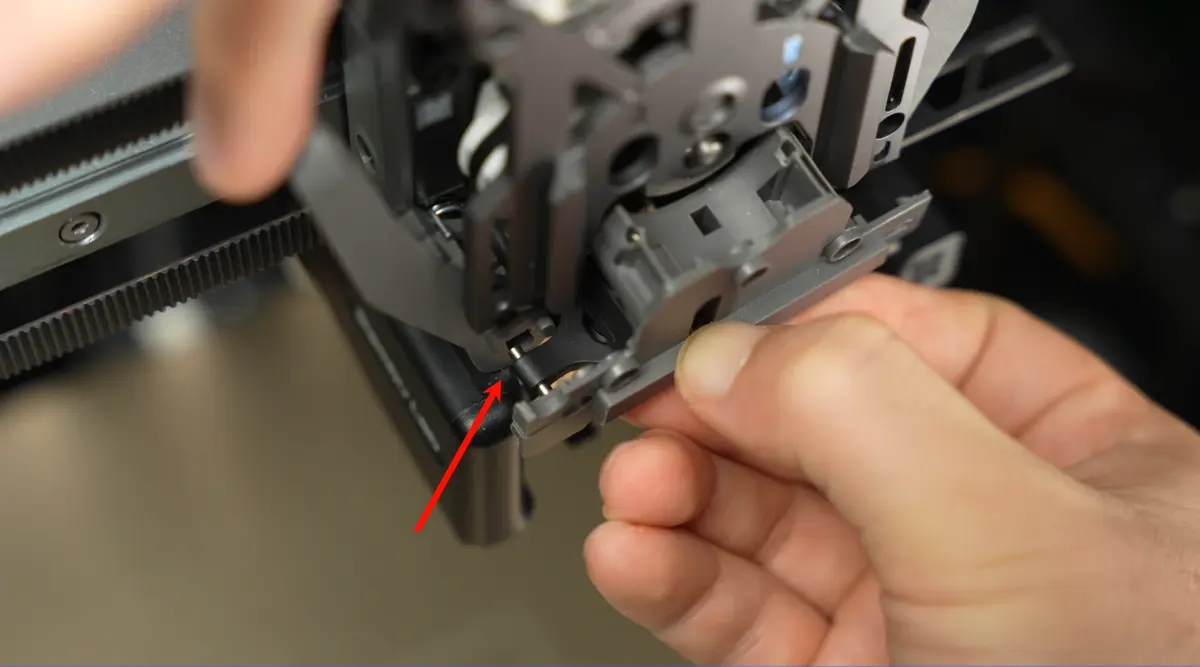

Tryk forsigtigt på venstre skæreenhed for at justere den til en passende vinkel, så indsætningen bliver lettere, og før derefter Quick Change-værktøjsinterfacet på plads. Tryk til sidst ned på begge skæreenheder, samtidig med at du trykker Quick Change-værktøjsinterfacet helt fladt.

Du finder de detaljerede udskiftningstrin i wikien: Udskiftningstrin for H2C extruderens filamentføring.

Trin 3: Montér hotend

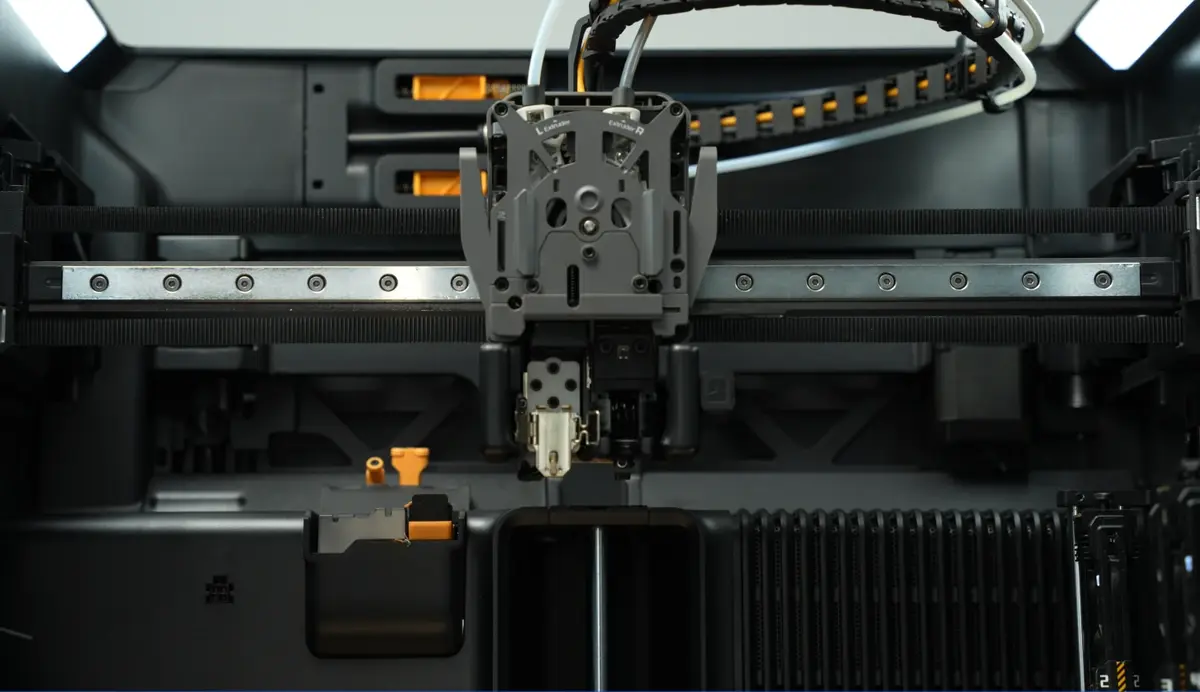

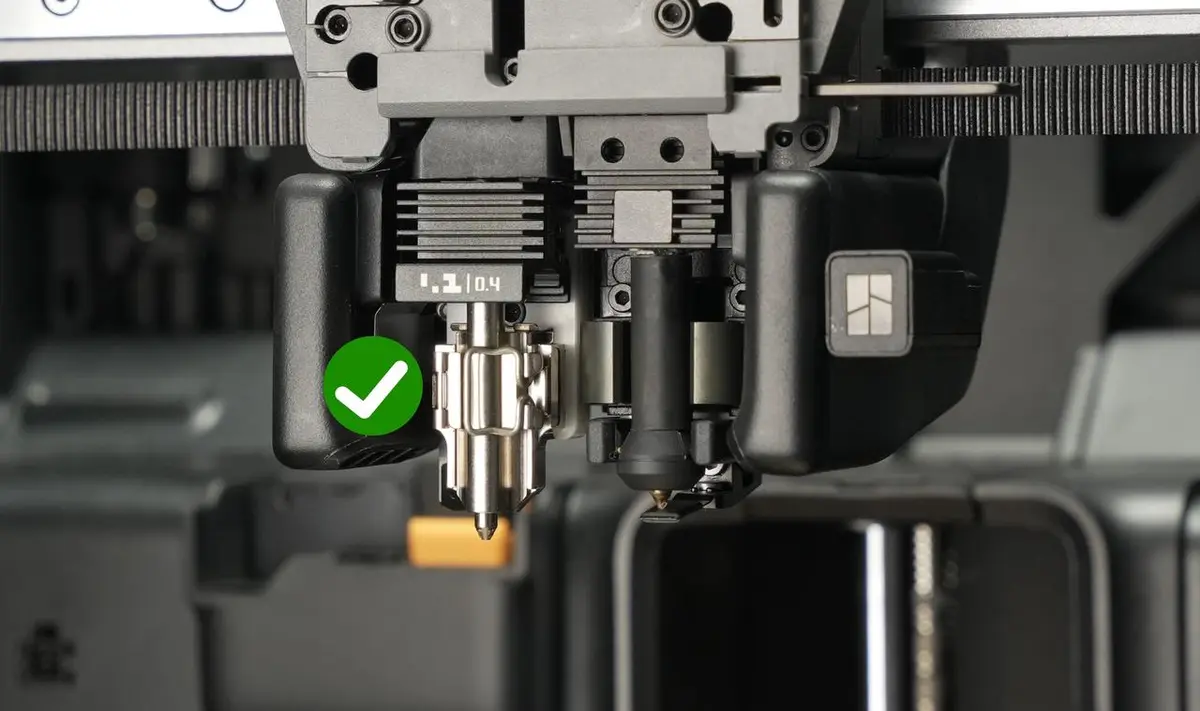

Montering af venstre dyse: Placér venstre dyseenhed i den tilhørende monteringsposition, fastgør den med fastgørelsesklipsen, og sørg for, at dysen sidder solidt. Sæt derefter silikonemanchetten på venstre dyse igen.

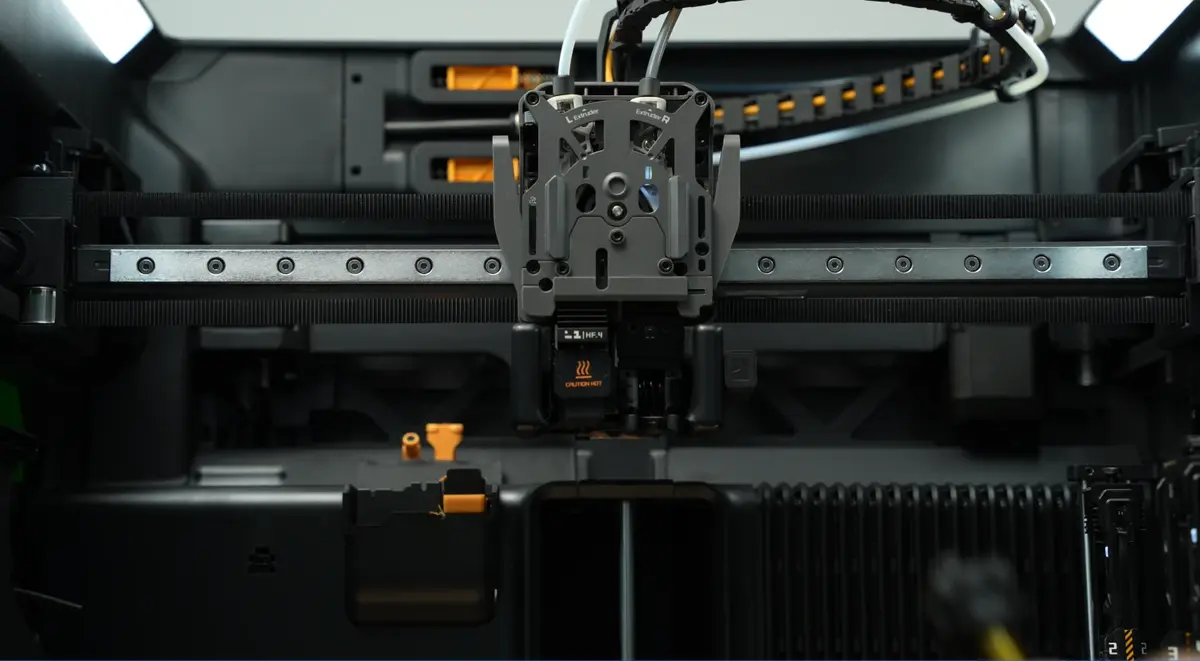

Montering af højre dyse : Sørg for, at trækhåndtaget er trukket ud, ret højre dyseenhed ind efter monteringspositionen, og skub den ind. Tryk derefter på trækhåndtaget for at låse den på plads. Ryst forsigtigt dysen for at bekræfte, at den er sikkert låst og ikke sidder løst.

Du finder de detaljerede monteringstrin i wikien: Monteringsguide til H2C induktions-hotend

Kontrollér funktionen

Tilslut strømforsyningen, tænd printeren igen, og brug skærmen til at skifte mellem venstre og højre extruder samt fremføringsfunktionerne for at kontrollere, at alt fungerer korrekt.
