Udskiftningsguide til styreprintet for induktions-hotend-racket på H2C

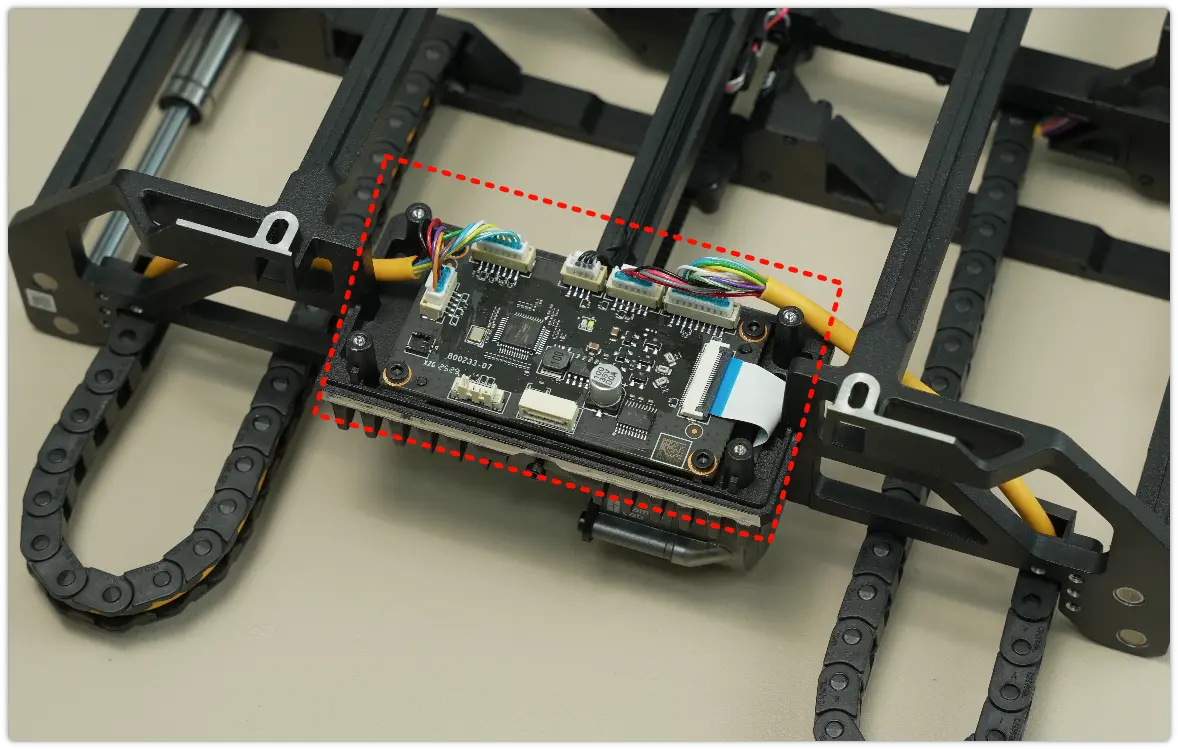

Styreprint til H2C Vortek hotend-rack

Styreprintet til induktions-hotend-racket er den centrale styreenhed i Vortek-systemet og står for centraliseret bevægelsesstyring og højpræcis statustilbagemelding. Det indeholder et drivkredsløb, der præcist styrer rackmotoren, så hotend-enheden automatisk kan samles op og sættes på plads. Derudover behandler det feedbacksignaler fra hotend-dockingenheden og den homing Hall-sensor for at sikre nøjagtig placering af hotend og korrekt kalibrering af rackets justering.

Hvornår skal du bruge denne guide

• Styreprintet er beskadiget.
• Bambu Lab teknisk support anbefaler en udskiftning.

Nødvendigt værktøj og materialer

• H2.0 skruetrækker
• H1.5 skruetrækker

Sikkerhedsadvarsel

Det er afgørende, at du slukker printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og ledninger til toolhead. Hvis du arbejder, mens printeren er tændt, kan det medføre kortslutning og dermed skade på elektronikken samt sikkerhedsrisici.
Under vedligeholdelse eller fejlsøgning kan det være nødvendigt at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de berører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.
Derfor er det afgørende, at du slukker printeren og afbryder den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skade på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer om at følge denne guide, opret en ny sag på vores supportside, så svarer vi hurtigst muligt og giver dig den hjælp, du har brug for.

Videoguide

Afmontering af det gamle styreprint til induktions-hotend-racket

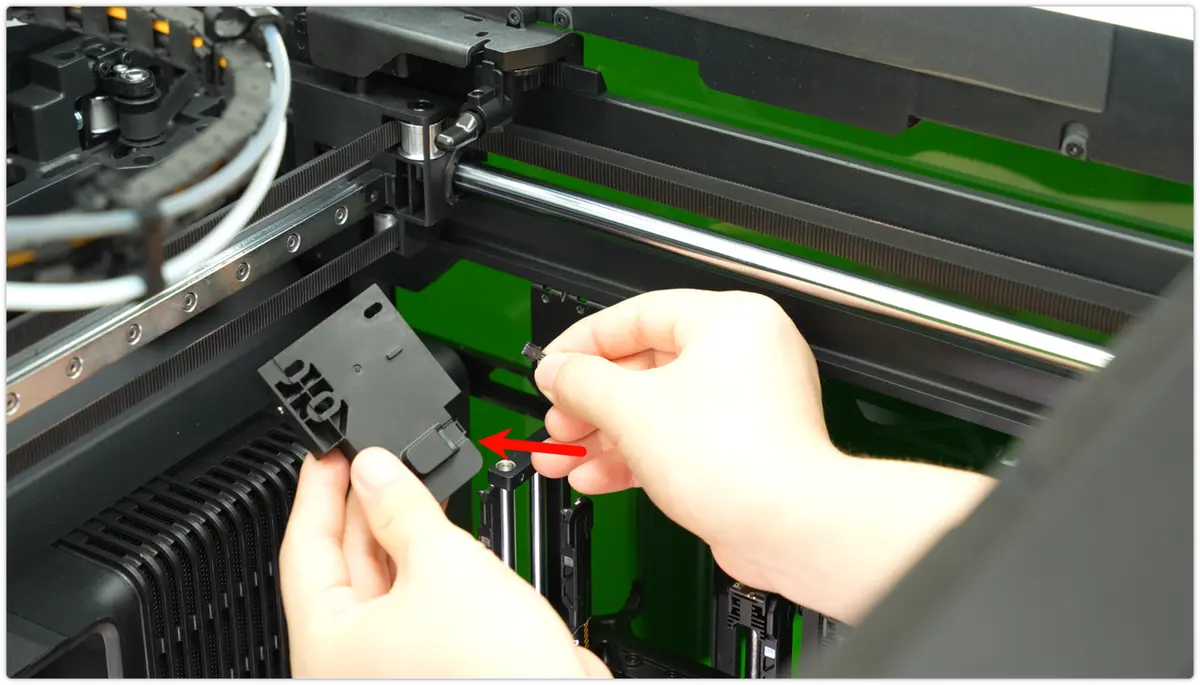

Trin 1: Afmonter induktions-hotend-låseakuatoren

Afbryd kablet til induktions-hotend-låseaktuatorenheden. Brug derefter en 2.0 skruetrækker til at fjerne de tre monteringsskruer og tag enheden ud.

For detaljerede udskiftningstrin henvises til wikien: Guide til udskiftning af induktions-hotend-låseaktuatoren.

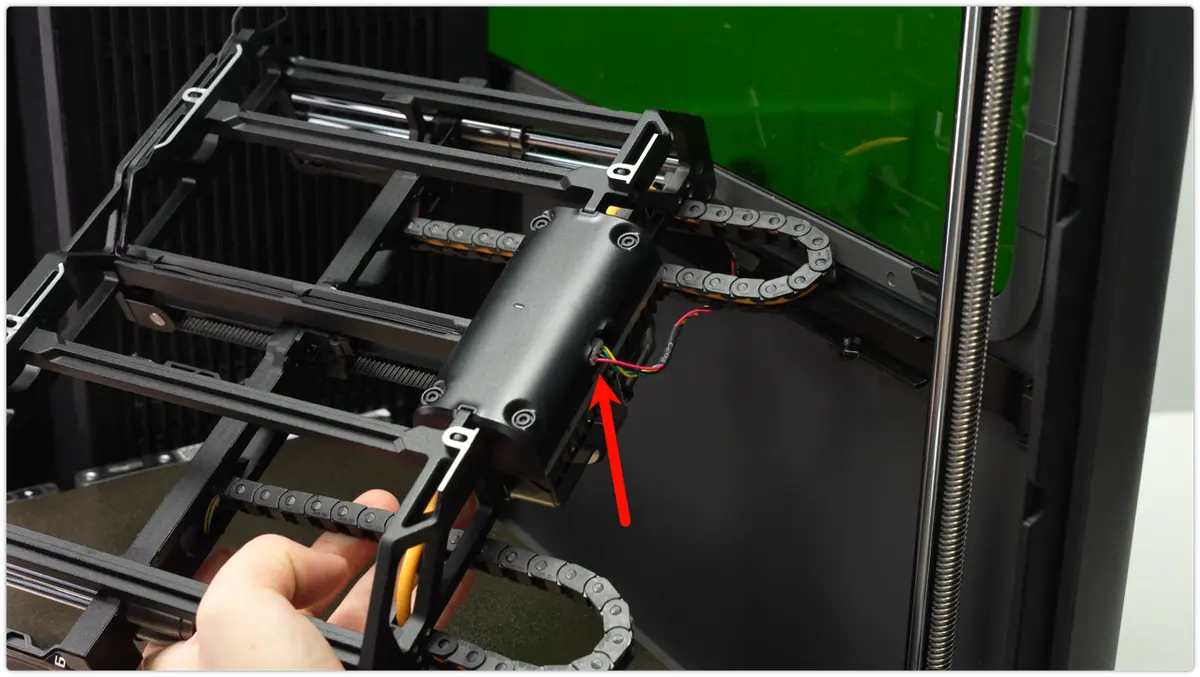

Trin 2: Afmonter induktions-hotend-rackenheden

For detaljerede udskiftningstrin henvises til wikien: Udskiftningsguide til induktions-hotend-rackenheden.

Trin 3: Afmonter styreprintet til induktions-hotend-racket

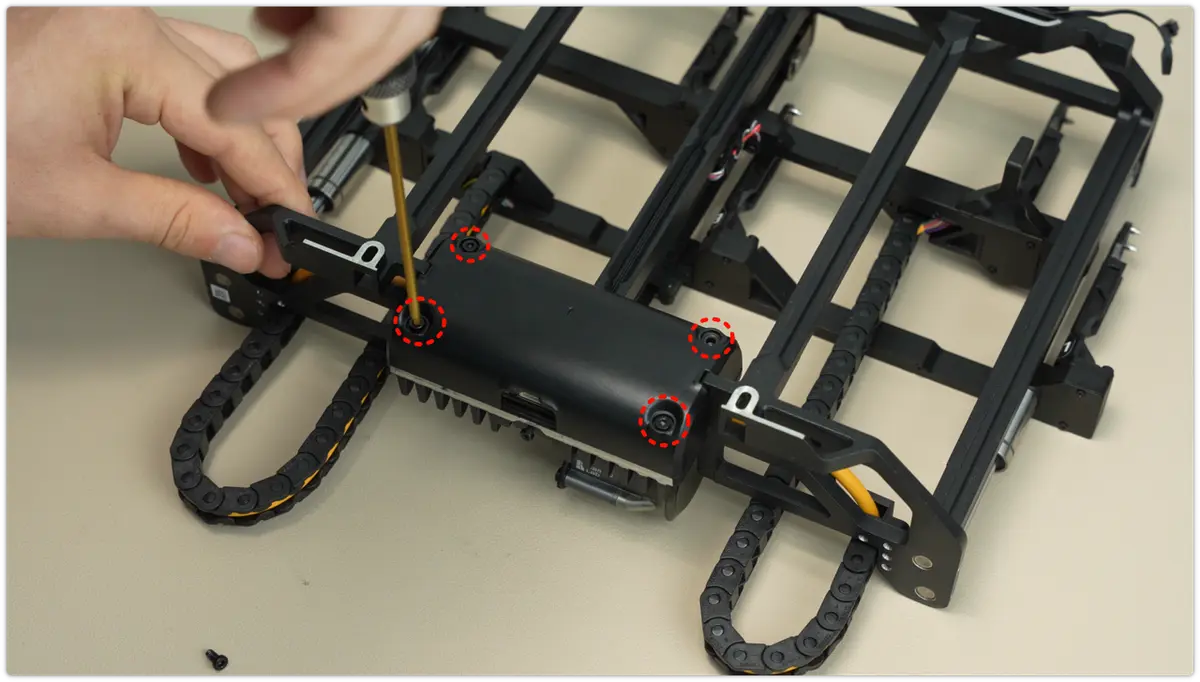

Brug en 2.0 skruetrækker til at fjerne de fire skruer, der holder dækslet over styreprintet, og fjern derefter dækslet.

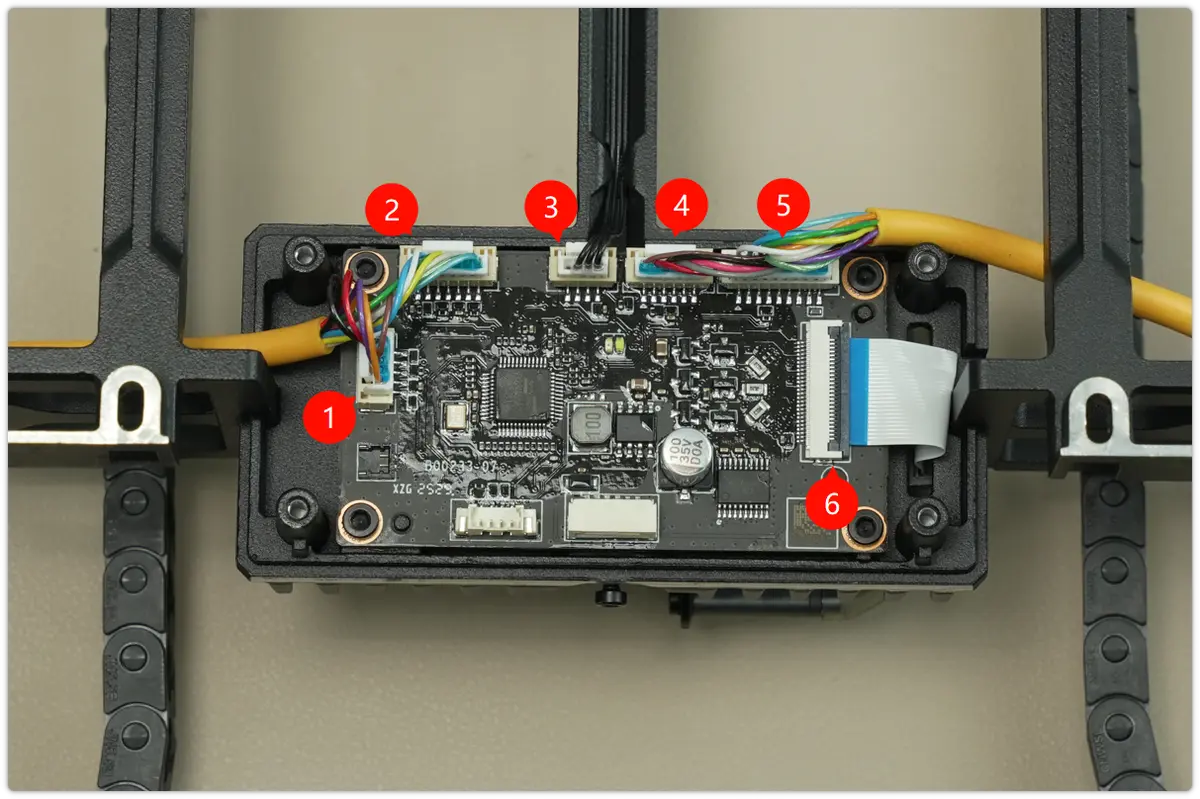

Fjern stikkene fra styreprintet til induktions-hotend-racket.

• Interface 1 & 2: Forbinder til hotend-støttemodul 1, 3 og 5. Bruges til at registrere, om hotend sidder korrekt.

• Interface 3: Forbinder til hotend-låseaktuatoren. Bruges til at registrere positionen af skubbestangen.

• Interface 4 & 5: Forbinder til hotend-støttemodul 2, 4 og 6. Bruges til at registrere, om hotend sidder korrekt.
  (Interface 4 registrerer også, om toolhead vender tilbage til centrum.)

• Interface 6: Toolhead-motor.

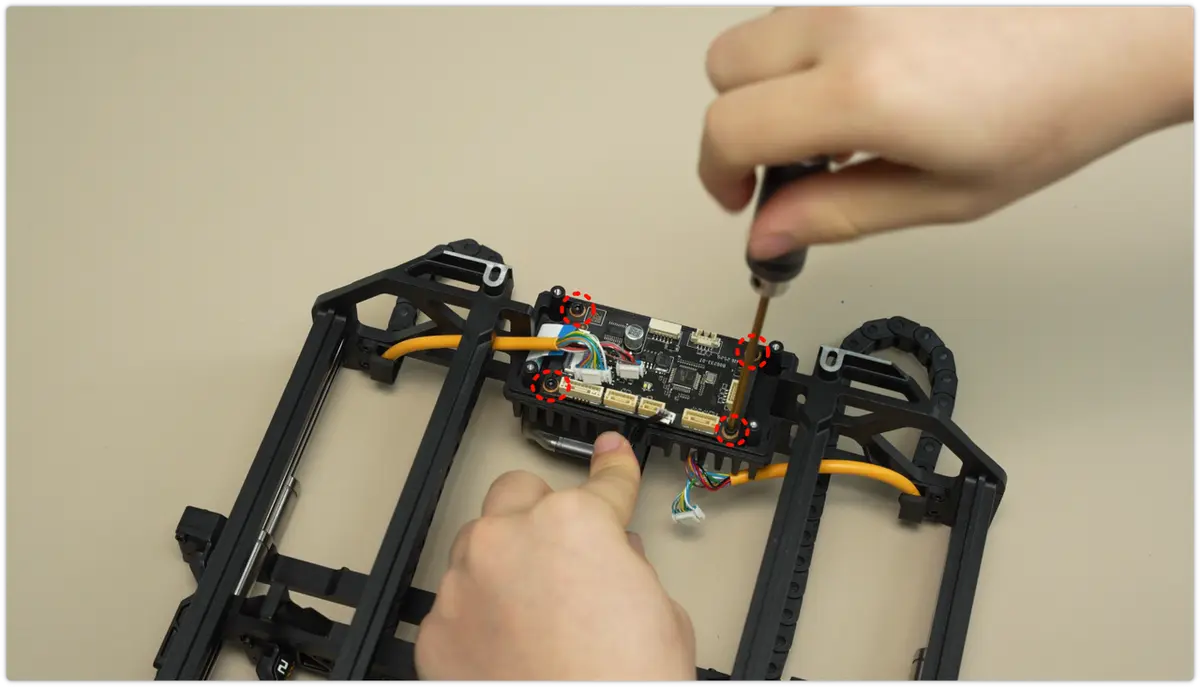

Brug en H2.0 unbrakonøgle til at fjerne de fire skruer, der holder styreprintet til induktions-hotend-racket, og tag derefter styreprintet ud.

Montering af det nye styreprint til induktions-hotend-racket

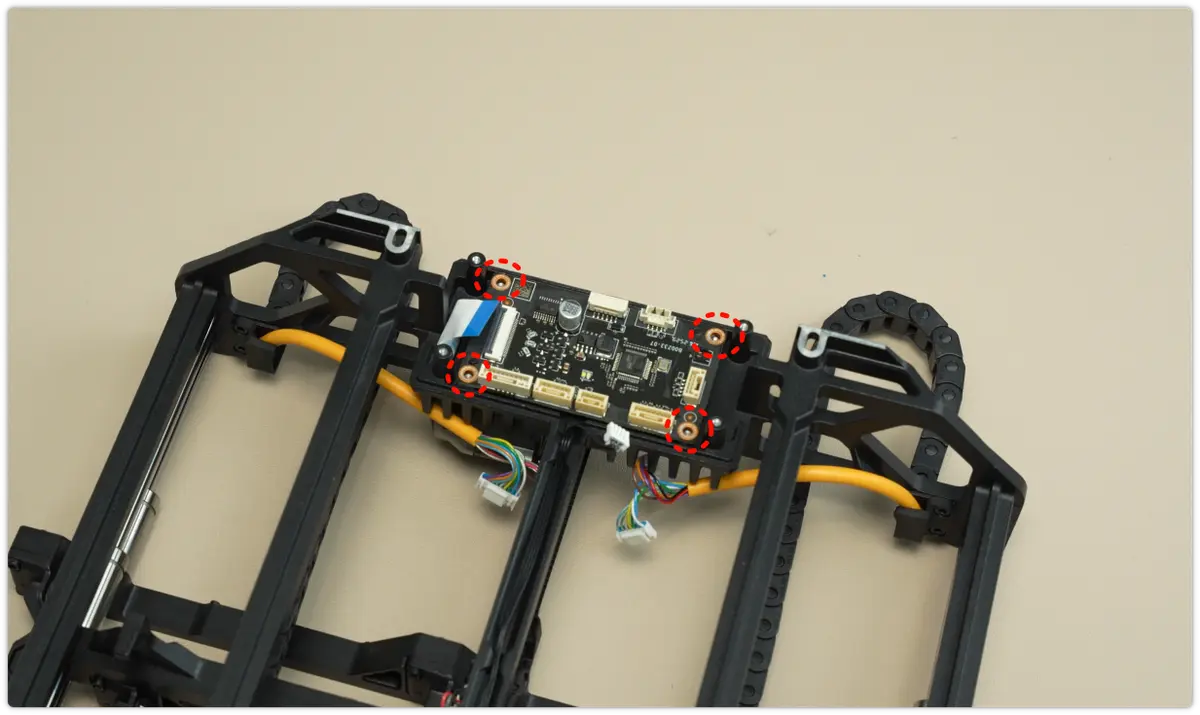

Trin 1: Monter styreprintet til induktions-hotend-racket

Monter styreprintet til induktions-hotend-racket og spænd de fire skruer med en H2.0 skruetrækker.

Tilslut kablerne til styreprintet til induktions-hotend-racket i rækkefølge.

• Interface 1 & 2: Forbinder til hotend-støttemodul 1, 3 og 5. Bruges til at registrere, om hotend sidder korrekt.

• Interface 3: Forbinder til hotend-låseaktuatoren. Registrerer positionen af skubbestangen.

• Interface 4 & 5: Forbinder til hotend-støttemodul 2, 4 og 6. Bruges til at registrere, om hotend sidder korrekt.
  (Interface 4 registrerer også, om toolhead vender tilbage til centrum.)

• Interface 6: Toolhead-motor.

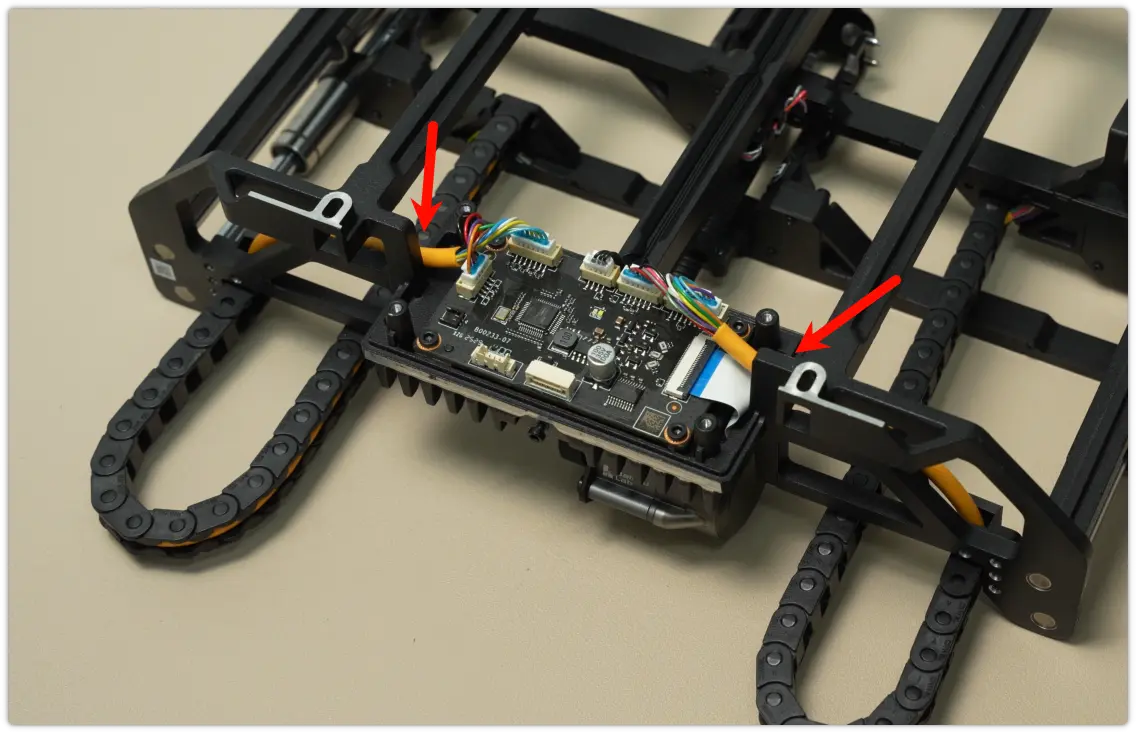

Når alle kabelstik er tilsluttet, skal du sikre dig, at det gule kabel føres ind i den dertil indrettede rille.

Brug en H2.0 skruetrækker til at montere de fire skruer og fastgøre beskyttelsesdækslet over styreprintet.

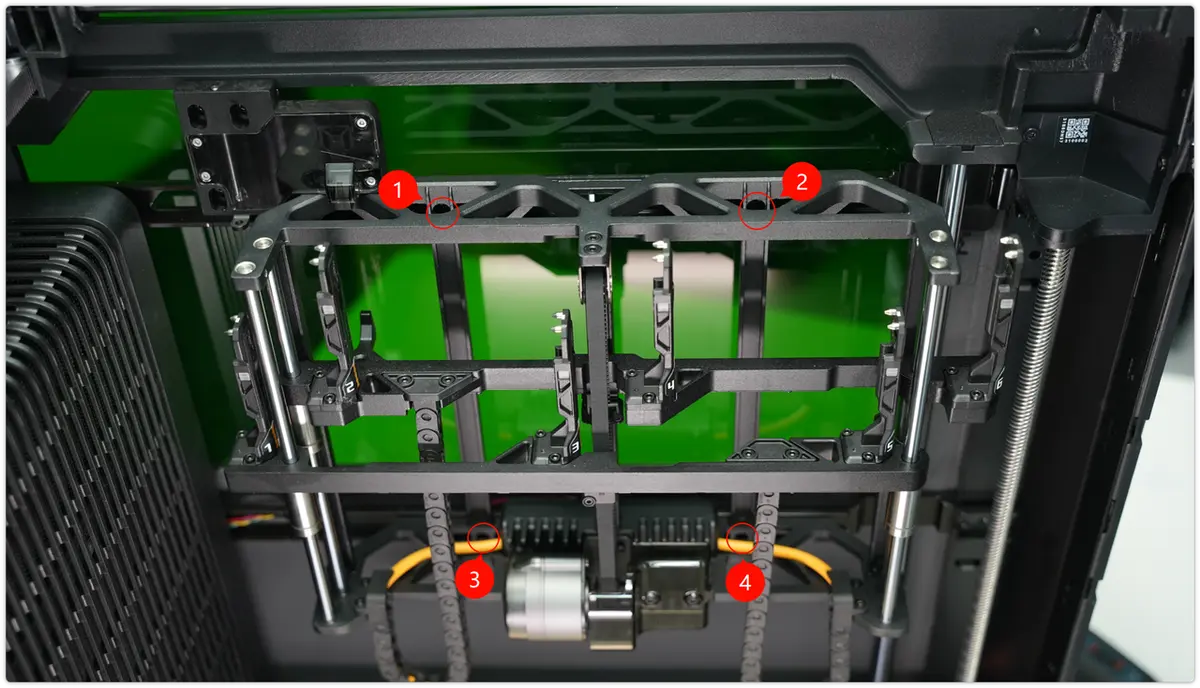

Trin 2: Monter induktions-hotend-rackenheden

For detaljerede udskiftningstrin henvises til wikien: Udskiftningsguide til induktions-hotend-rackenheden.

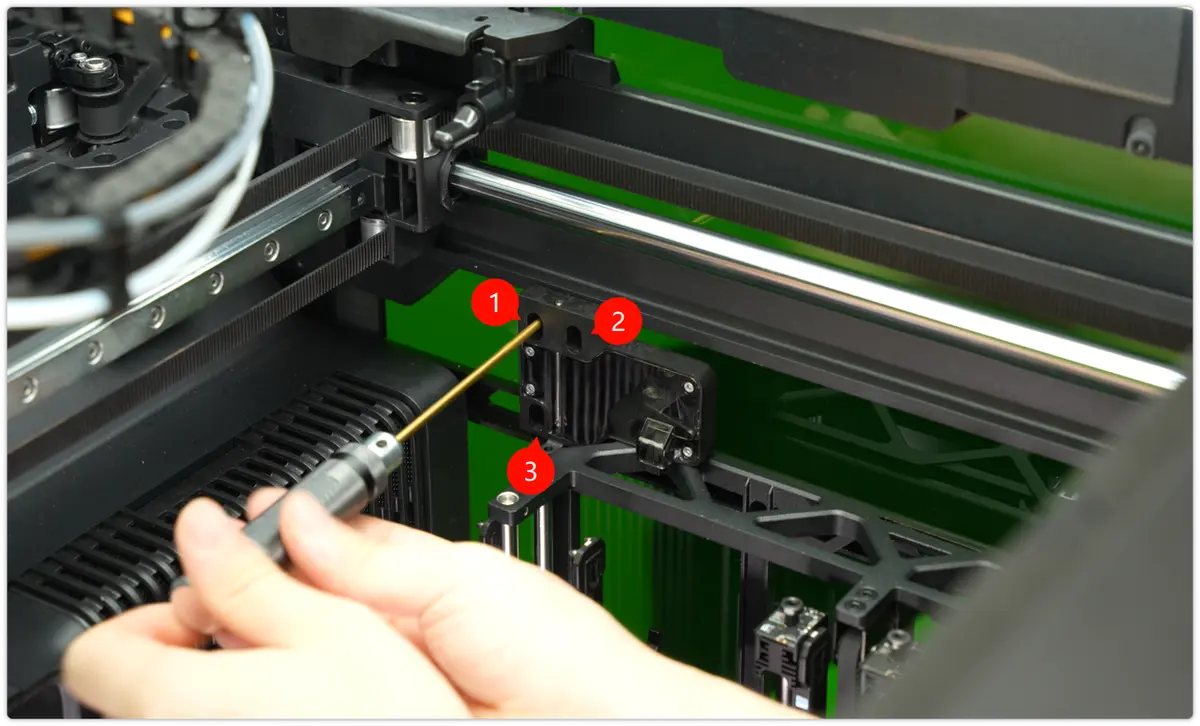

Trin 3: Monter induktions-hotend-låseaktuatoren

Når du spænder skruerne, skal du undgå at klemme kablerne, da for stort tryk kan forstyrre kommunikationen.

For detaljerede udskiftningstrin henvises til wikien: Guide til udskiftning af induktions-hotend-låseaktuatoren.

Kalibrering af induktions-hotend-rackenheden

Efter at hotend-enheden er registreret på ny, skal du straks udføre en kalibrering af enheden for at sikre printerens driftsnøjagtighed. De konkrete trin er som følger:

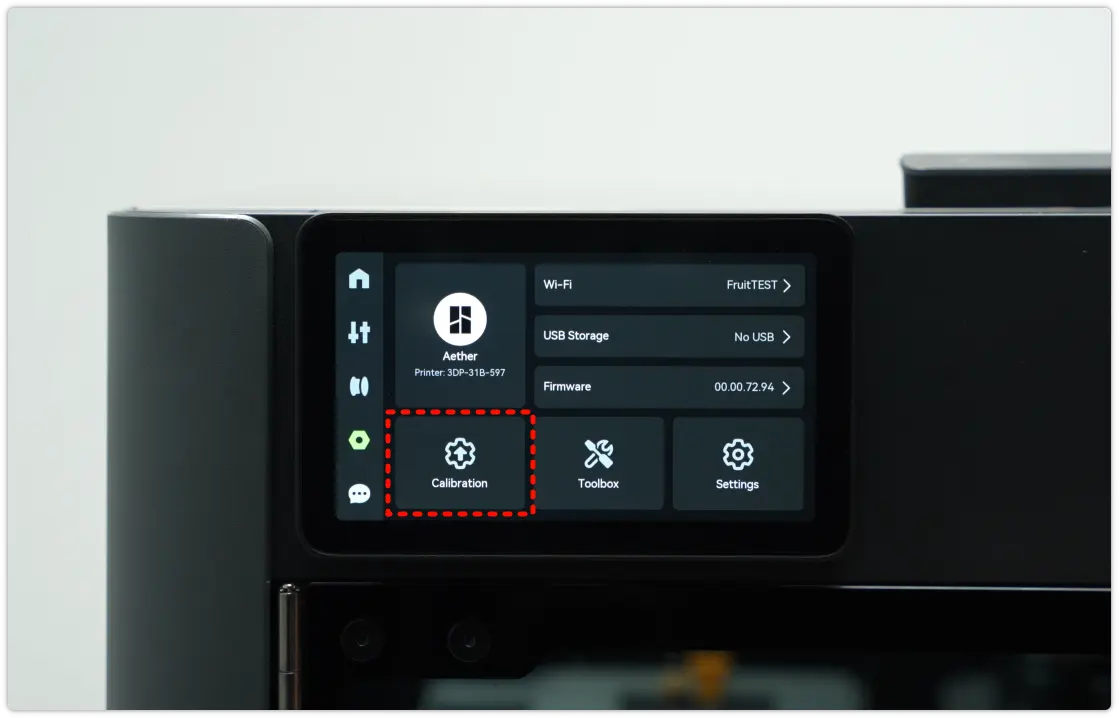

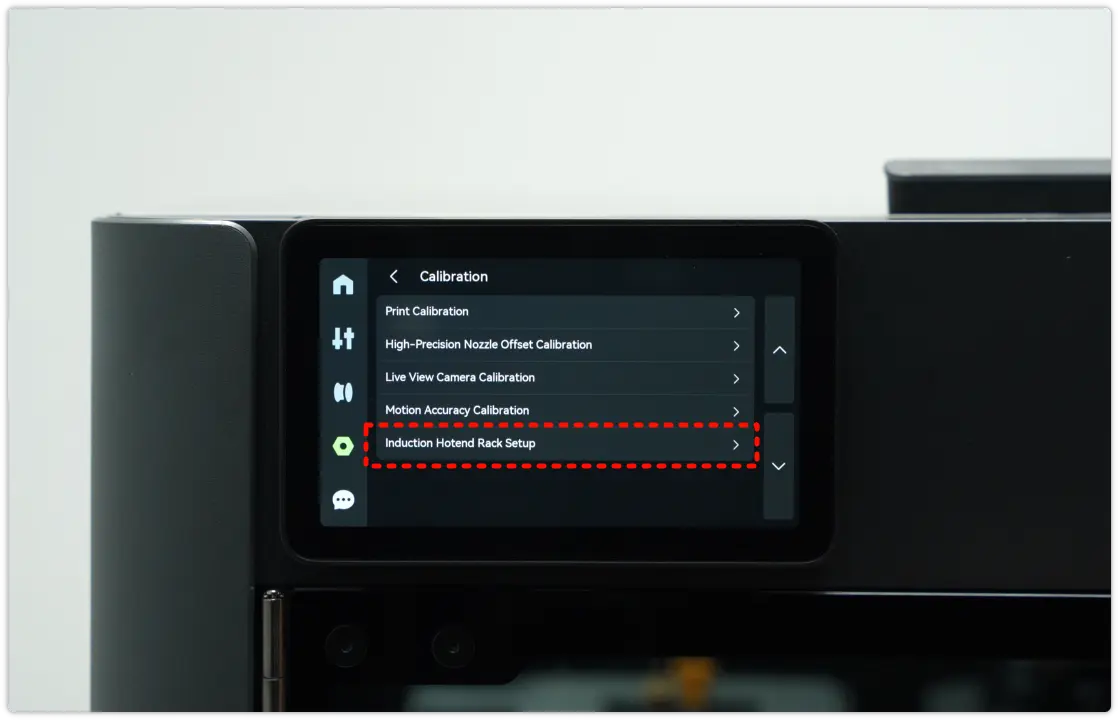

1. På printerens skærm trykker du på Indstillinger i venstre sidebjælke → åbn menuen "Kalibrering", og vælg "Induction Hotend Rack Setup".

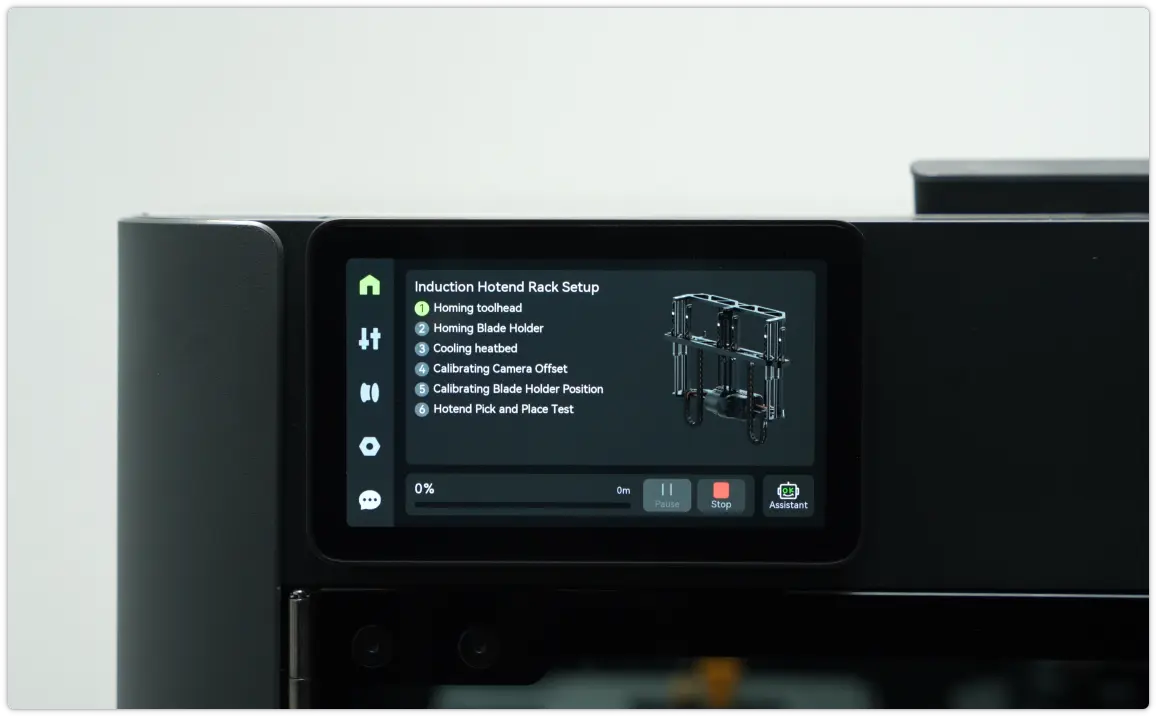

2. Klik på Start, hvorefter induktions-hotend-rack-opsætningen automatisk kører den forudindstillede initialiseringsproces.

Fejlsøgning: Hvis der opstår en fejl under initialiseringen, skyldes det sandsynligvis, at monteringsafvigelsen på induktions-hotend-rackenheden overstiger den tilladte tolerance. Se guiden til manuel positionskalibrering af H2C induktions-hotend-racket" for at kalibrere den manuelle position på ny. Når det er gjort, kan du prøve kalibreringen igen.

Kontrol af funktionalitet

Tilslut strømforsyningen og tænd printeren for at kontrollere, at hotend kan samles op og sættes korrekt på plads, og at dens oplysninger kan aflæses normalt.
