Udskiftning af induction hotend rack-samlingen til H2C

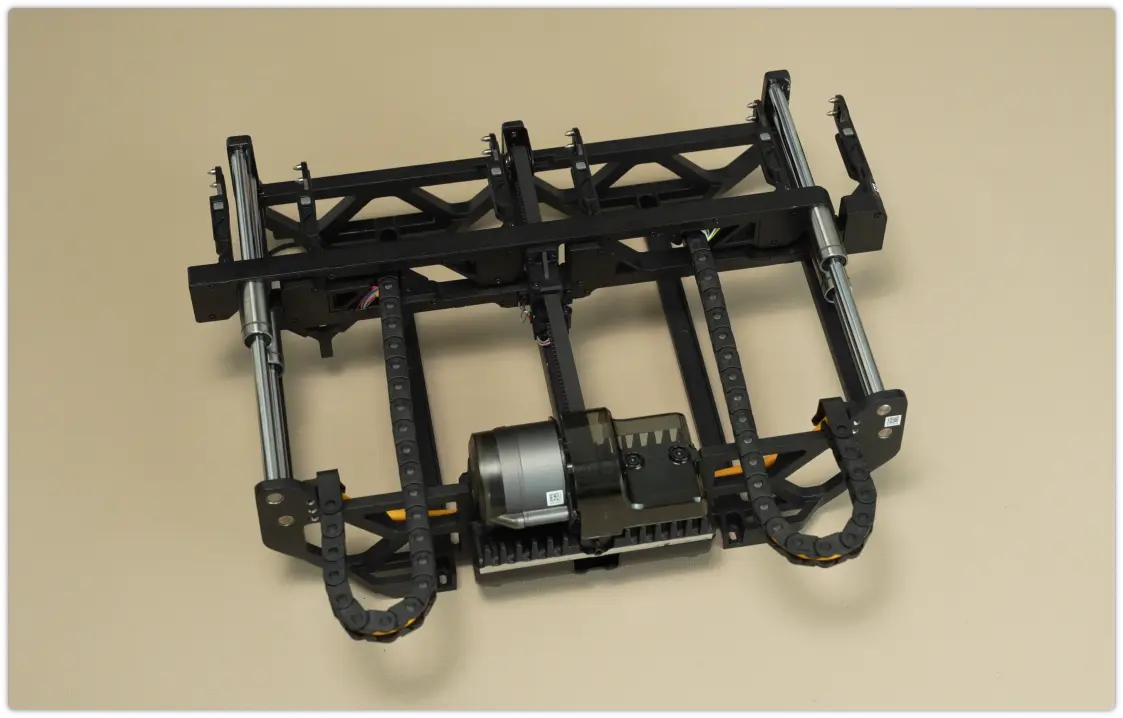

H2C induction hotend rack-samling

Hvornår skal du bruge denne guide

• Hotend-racket har taget betydelig fysisk skade.
• Bambu Labs tekniske support har anbefalet udskiftning.

Nødvendigt værktøj og materialer

• H2.0 skruetrækker

Sikkerhedsadvarsel

Det er afgørende, at du slukker printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og toolhead-ledninger. Hvis du arbejder med printeren tændt, kan det give kortslutning, som fører til elektronisk skade og sikkerhedsrisici.
Under vedligeholdelse eller fejlfinding kan du have brug for at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, som kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.
Derfor er det afgørende, at du slukker printeren og afbryder den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skade på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har bekymringer eller spørgsmål til denne guide, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Videoguide

Afmontering af den gamle induction hotend rack-samling

Trin 1: Afmonter induction hotend-låseakuatoren

Brug en H2.0 skruetrækker til at fjerne de tre monteringsskruer, afbryd kablet til hotend-låseaktuatoren, og tag samlingen ud.

Du finder de detaljerede udskiftningstrin i wikien: Guide til udskiftning af induction hotend-låseaktuatoren.

Trin 2: Afmonter induction hotend rack-samlingen

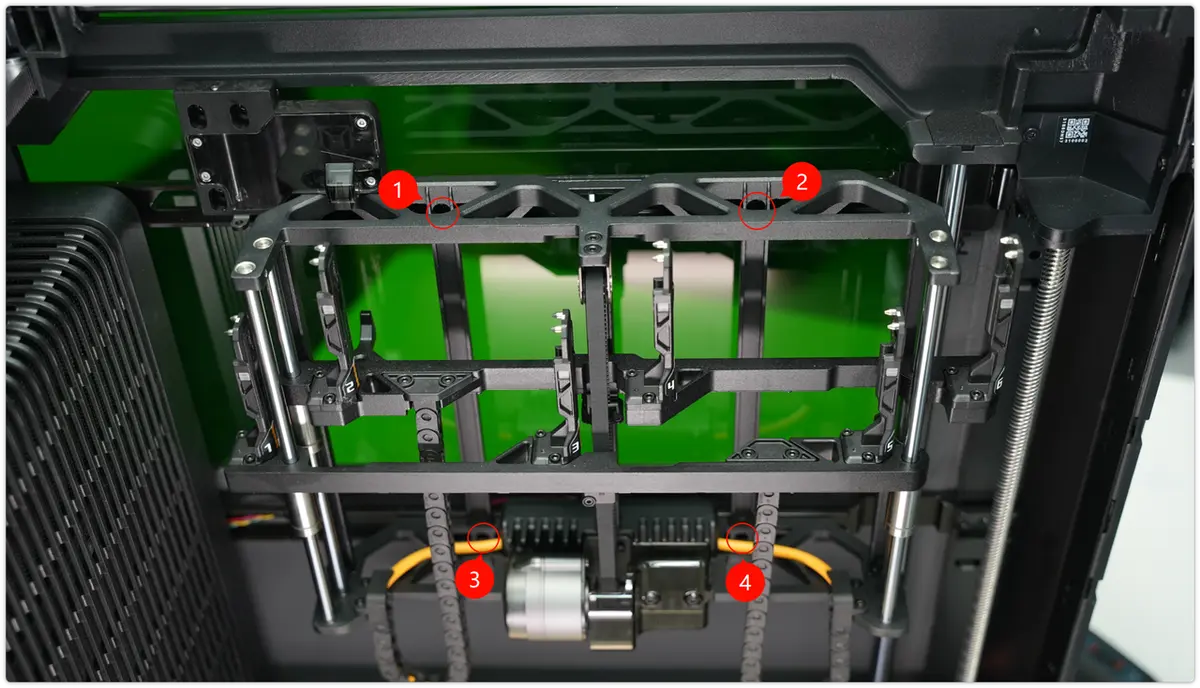

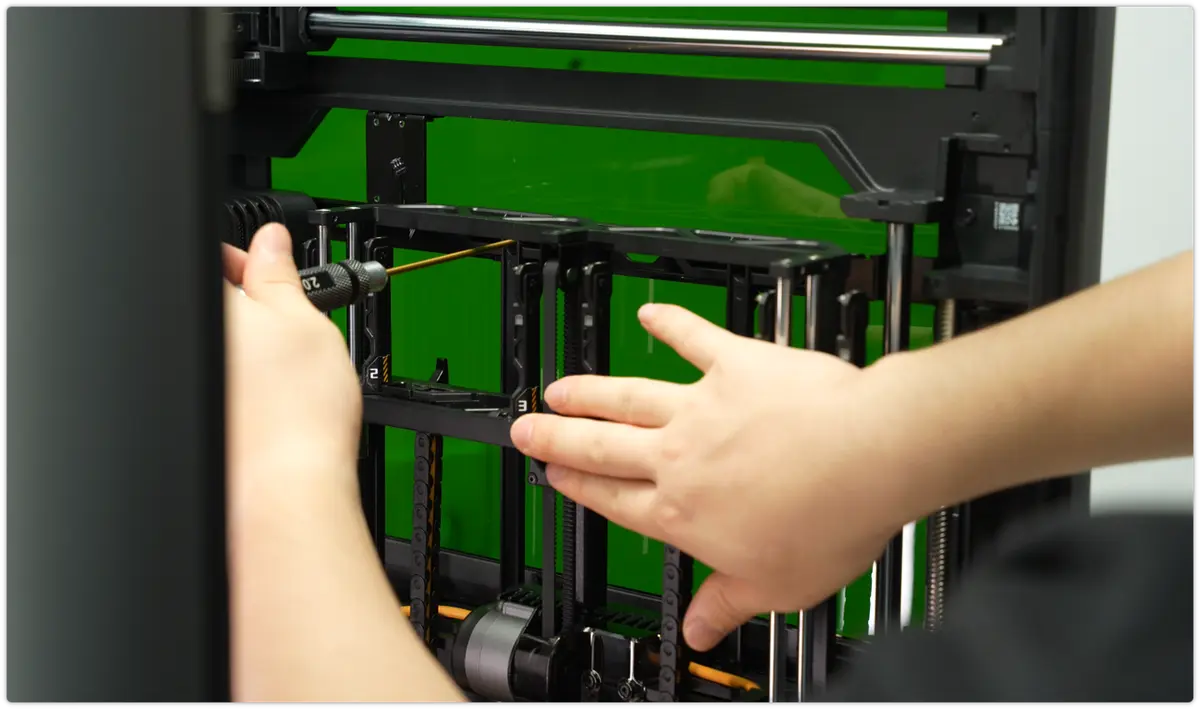

Brug en 2.0 mm skruetrækker til at fjerne de fire skruer, der holder hotend-samlingen (to foroven og to forneden). Når du fjerner den sidste skrue, skal du støtte hotend-samlingen, så den ikke falder ned.

Afbryd kablerne i bunden af induction hotend rack-samlingen, og tag derefter samlingen ud.

Montering af en ny induction hotend rack-samling

Trin 1: Monter induction hotend rack-samlingen

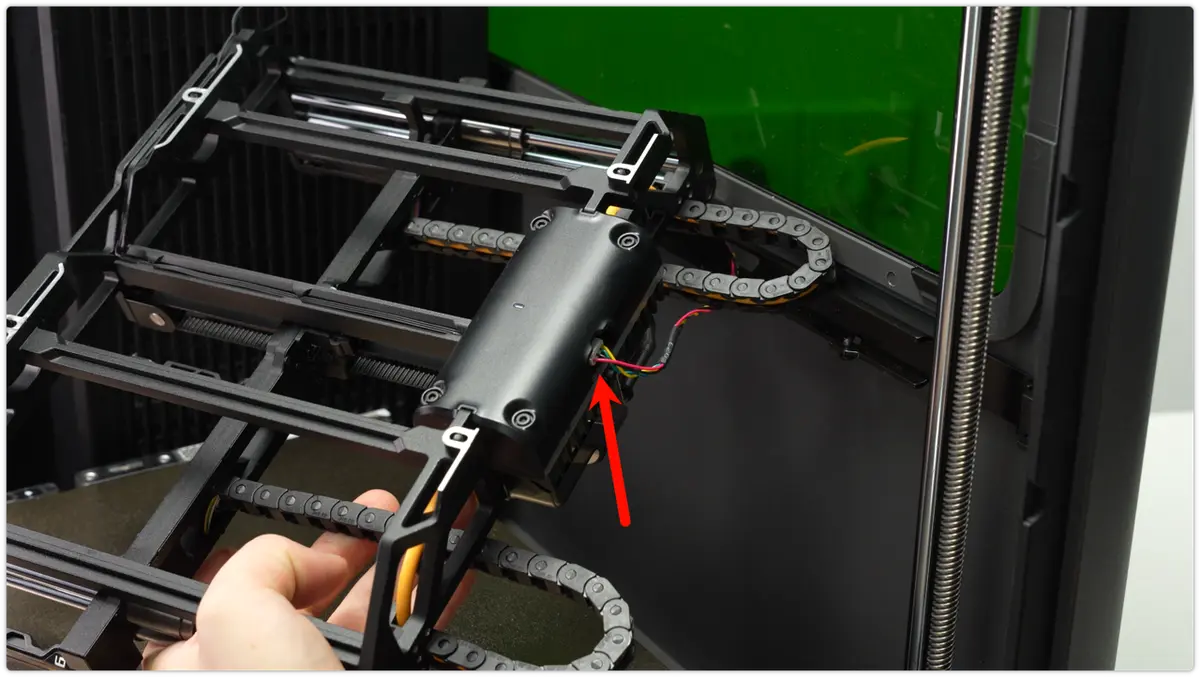

Tilslut kablet i bunden af induction hotend-samlingen, og monter derefter samlingen.

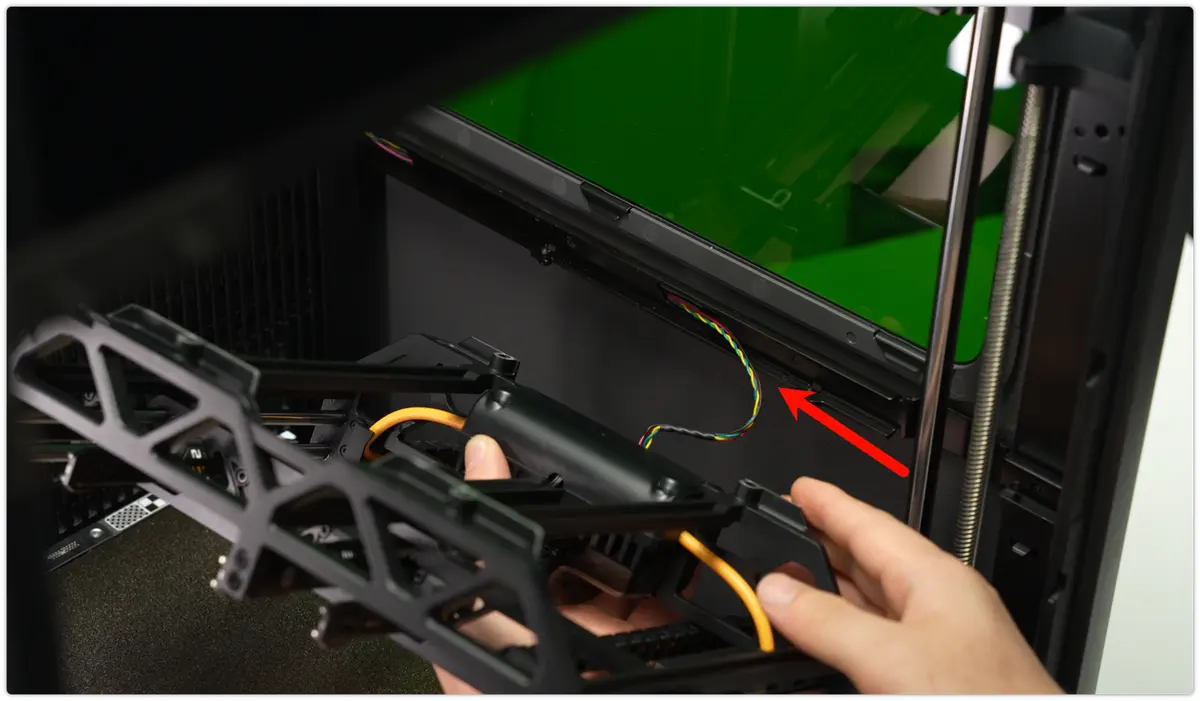

Brug en 2.0 skruetrækker til at montere de fire skruer foroven og forneden på hotend-beslagets samling.

Trin 2: Monter induction hotend-låseaktuatoren

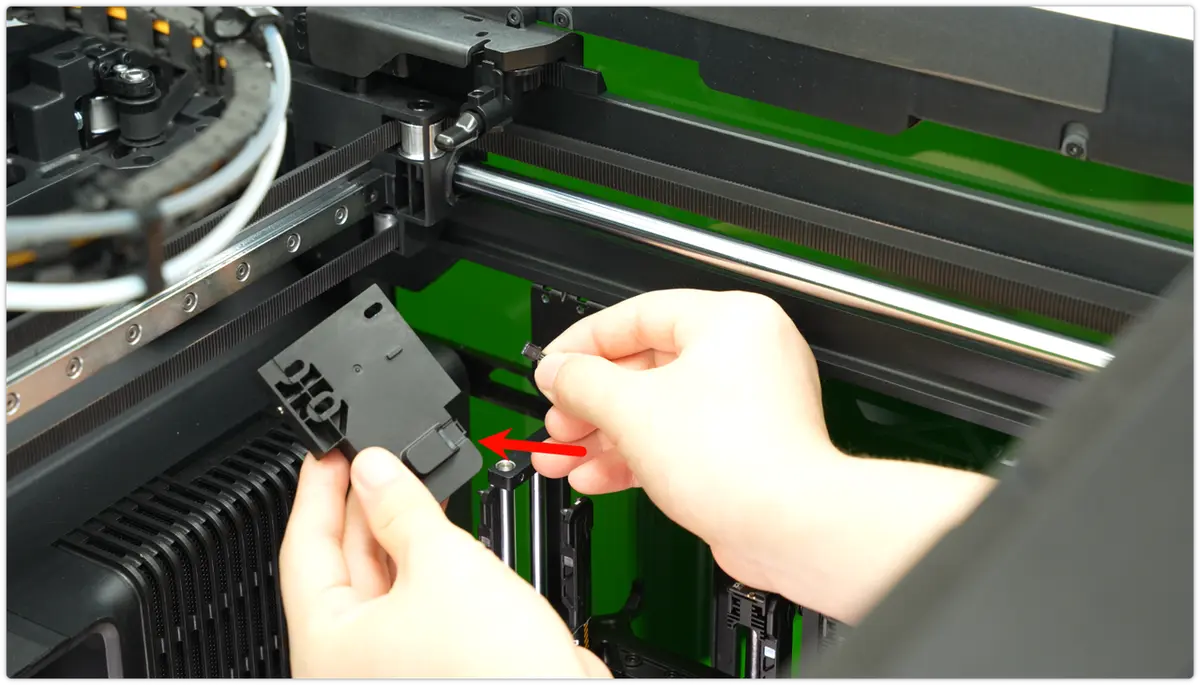

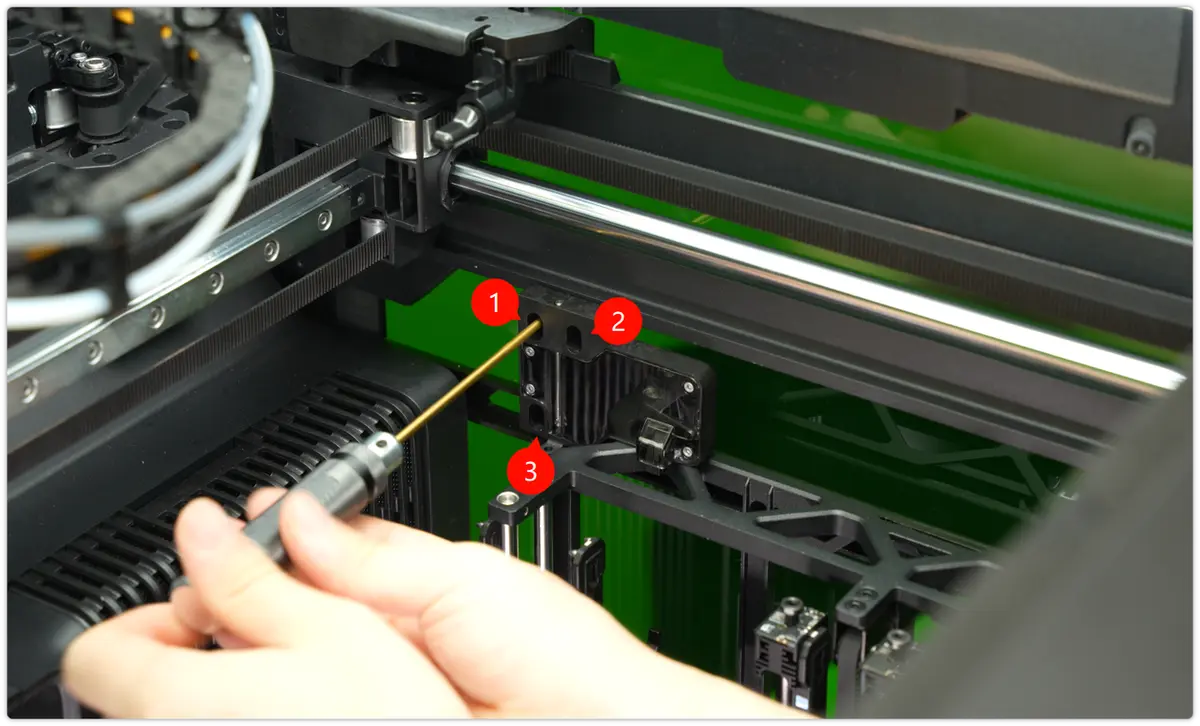

Tilslut kablet til induction hotend-låseaktuatoren, og spænd derefter de tre monteringsskruer med en 2.0 skruetrækker.

Når du spænder skruerne, skal du sikre dig, at kablerne ikke bliver klemt eller presset, da det kan påvirke signalkommunikationen.

Du finder de detaljerede udskiftningstrin i wikien: Guide til udskiftning af induction hotend-låseaktuatoren.

Kalibrering af induction hotend rack-samlingen

Når du har genmonteret hotend-samlingen, skal du udføre kalibreringen med det samme for at sikre printnøjagtigheden. Det gør du sådan:

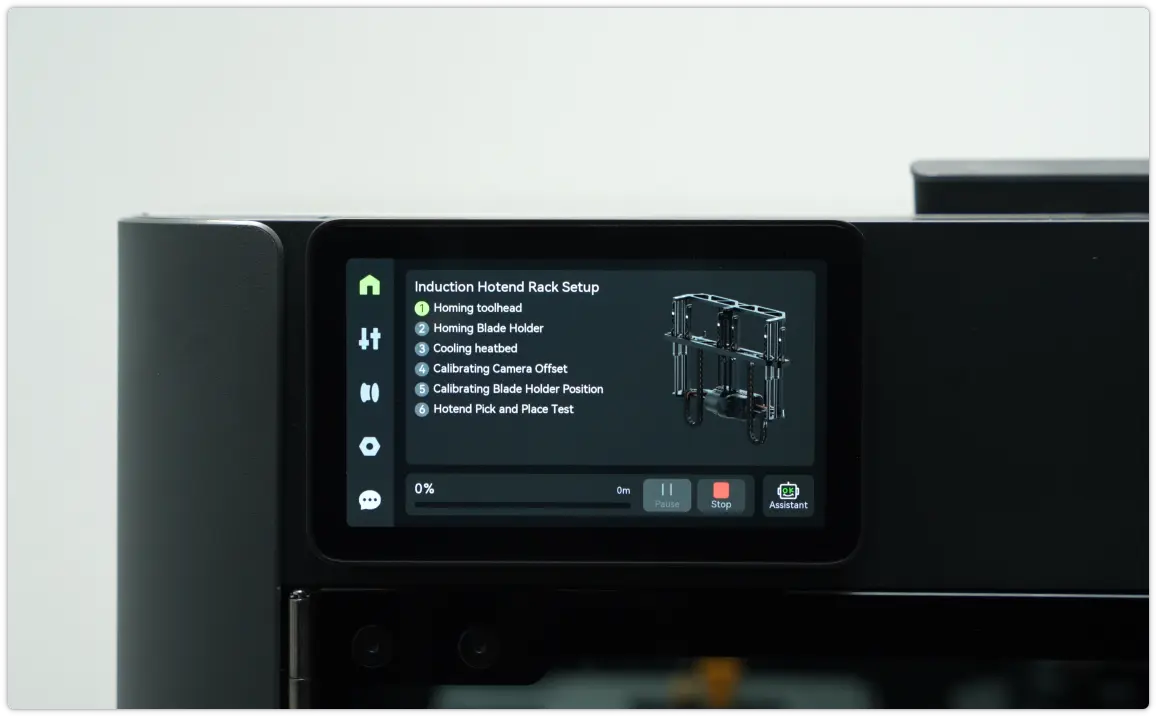

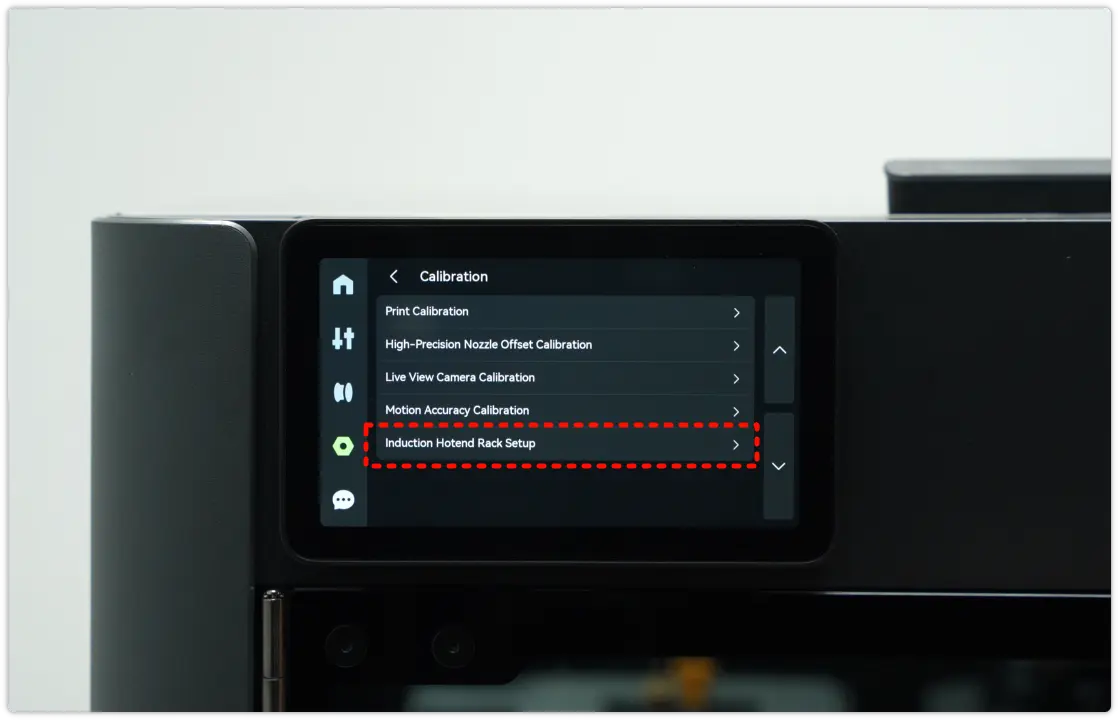

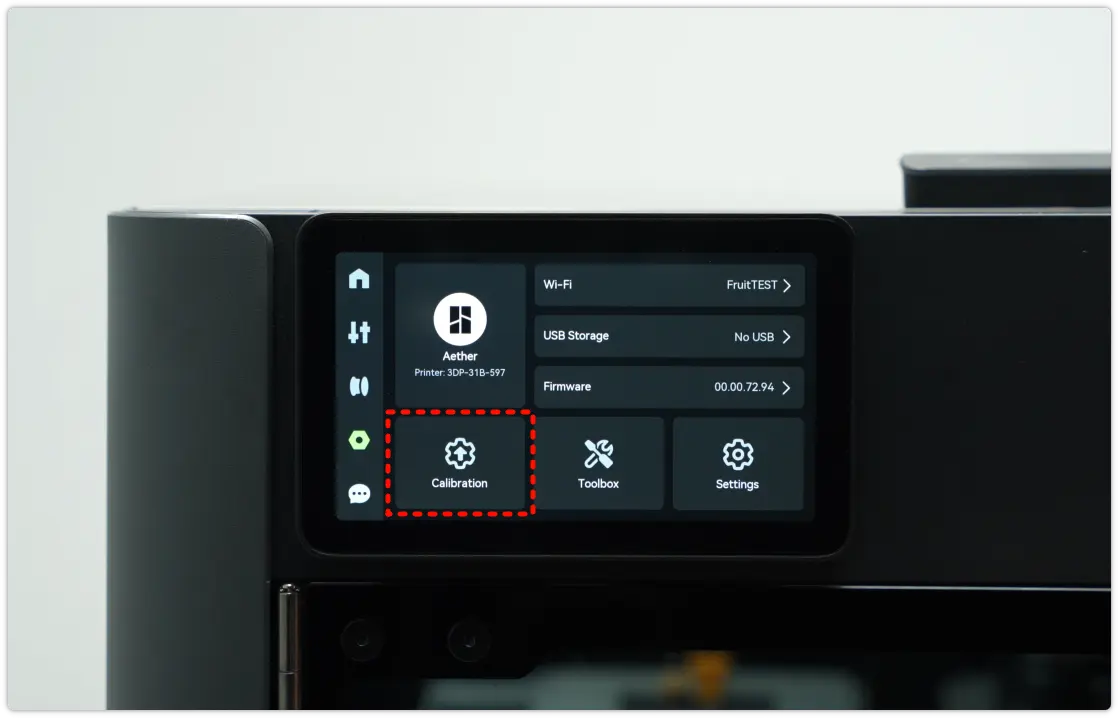

1. På printerens skærm trykker du på Indstillinger i venstre sidebjælke → åbn menuen "Kalibrering", og vælg "Induction Hotend Rack Setup".

2. Klik på Start, hvorefter induction hotend rack setup automatisk kører den forindstillede initialiseringsproces.

Fejlfinding: Hvis der opstår en fejl under initialiseringen, skyldes det sandsynligvis, at monteringsafvigelsen på induction hotend rack-samlingen overstiger den tilladte tolerance. Se H2C guide til manuel positionskalibrering af induction hotend-racket" for at genkalibrere den manuelle position. Når det er gjort, kan du prøve kalibreringen igen.

Kontrol af funktion

Tilslut strømforsyningen og tænd printeren for at kontrollere, at induction hotend kan samles op og placeres korrekt, og at dens information kan aflæses normalt.
