Udskiftning af inderforing til X2D

Inderforing

Inderforingen er et beslag i plast, der sidder bag på printeren. Den holder kredsløbskomponenter som MC-printet, AC-printet og strømforsyningen, og isolerer dem samtidig fra printkammeret.

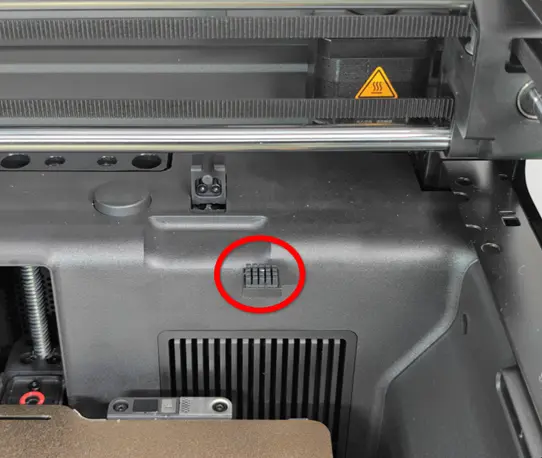

I tidligere produkter udstyrede vi det ekstra hotend med en silikonedyse-visker for at løse rengøringen af dysen. Senere blev problemet løst med optimering af algoritmen, så den ekstra silikone ikke længere var nødvendig. Derfor blev den ekstra dyse-viskeranordning redesignet og fjernet. Selvom vi sender forskellige versioner af produktet, er alle normale og kan installeres og bruges korrekt på maskinen.

Før ændringen

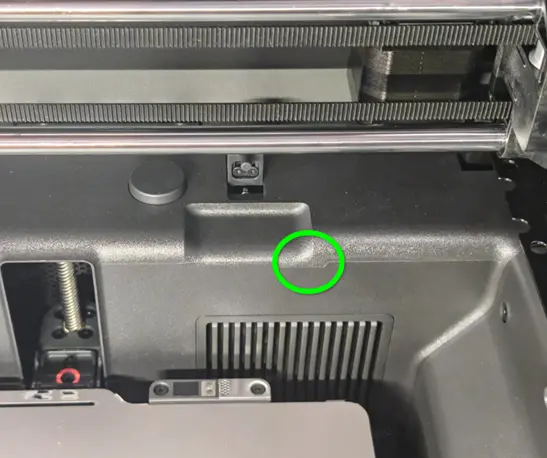

Efter ændringen

Hvornår skal den udskiftes

1. Inderforingen er deformeret eller beskadiget

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende, at du slukker printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og ledninger til toolhead. Hvis du arbejder med printeren tændt, kan det give kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du få brug for at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det afgørende, at du slukker printeren og afbryder den fra strømmen, før du udfører vedligeholdelse. Det forhindrer kortslutning eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du er i tvivl eller har spørgsmål til denne guide, anbefaler vi, at du opretter en teknisk supportsag om dit problem, så gør vi vores bedste for at svare hurtigt og hjælpe dig.

Afmonter inderforingen

Trin 1. Afmonter den ekstra extruder, filamentrørsbeslaget, filamentbufferen og bagpanelet

Du kan følge afmonteringsafsnittet i nedenstående Wiki-sider for at afmontere filamentrørsbeslaget, filamentbufferen og bagpanelet ét ad gangen.

• Udskift den ekstra extruder
• Udskift filamentbufferen

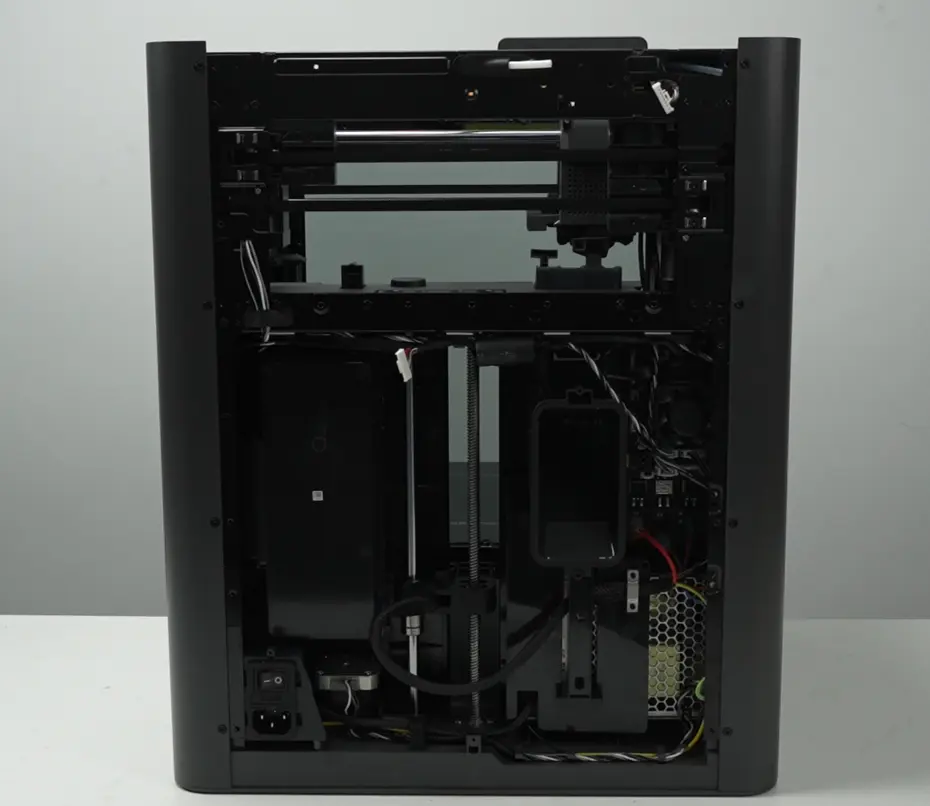

• Udskift bagpanelet

Trin 2: Afmonter rensevisker og renseskakt

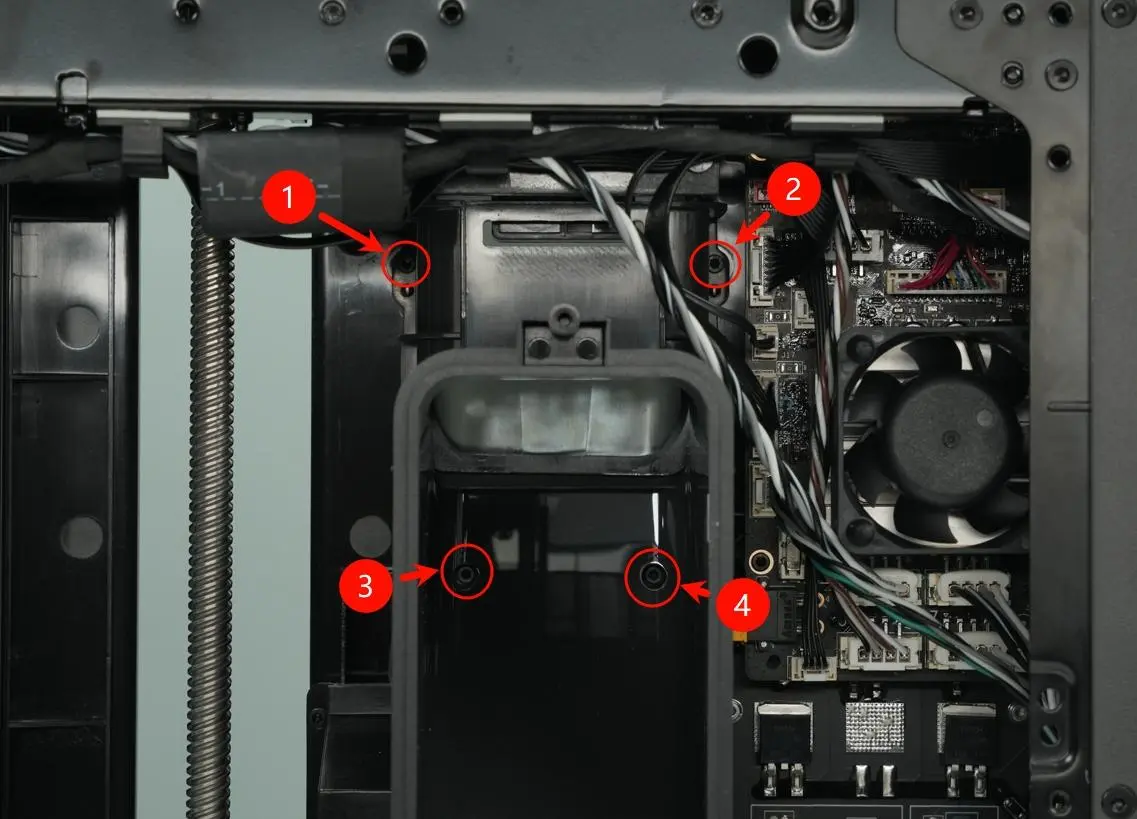

Brug en H1.5-unbrakonøgle til at fjerne de fire fastgøringsskruer (BT2x5), og tag derefter renseskakten af.

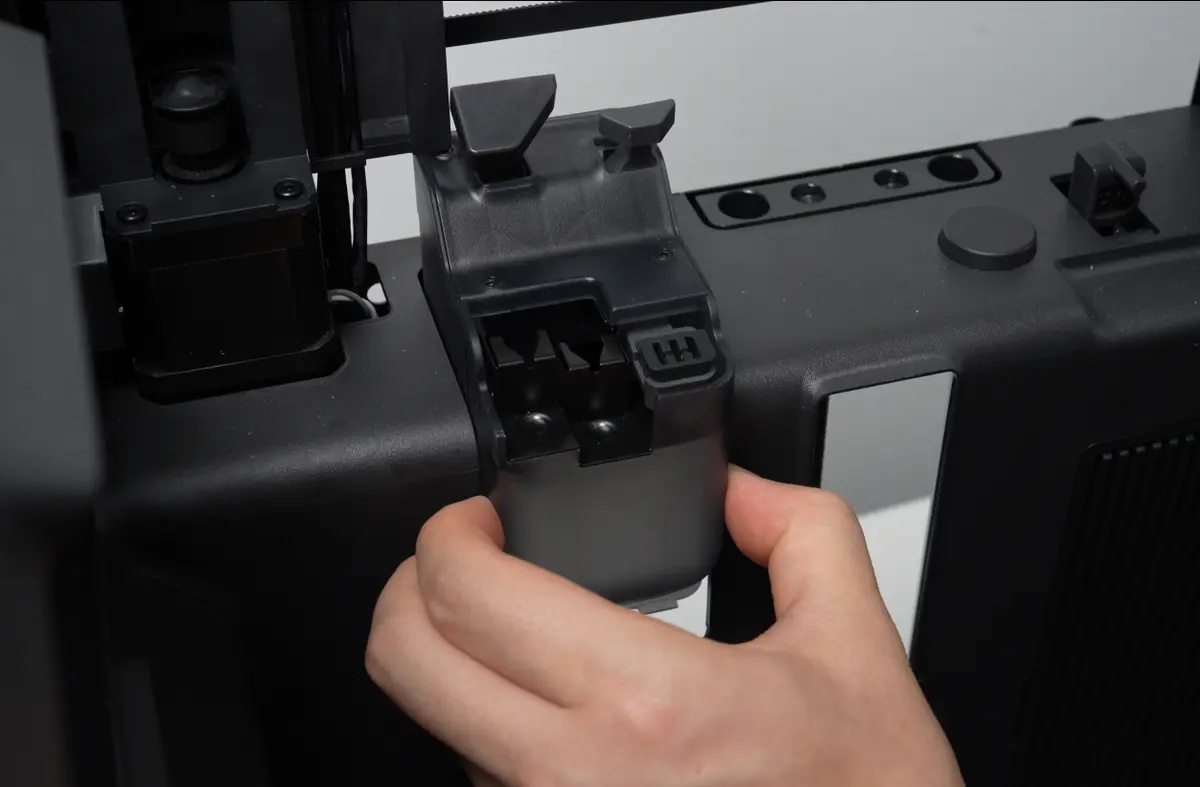

Du kan følge guiden til udskiftning af rensevisker til X2D for at afmontere renseviskeren.

Trin 3: Afmonter MC-printets ventilator

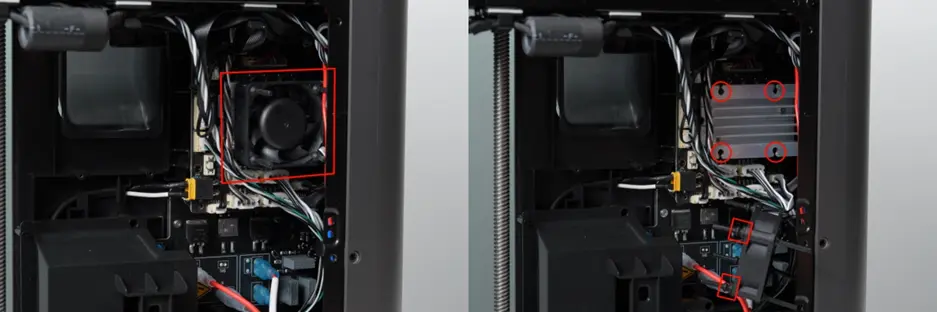

Løsn gummitappene, der holder MC-printets ventilator fast på MC-printets køleplade.

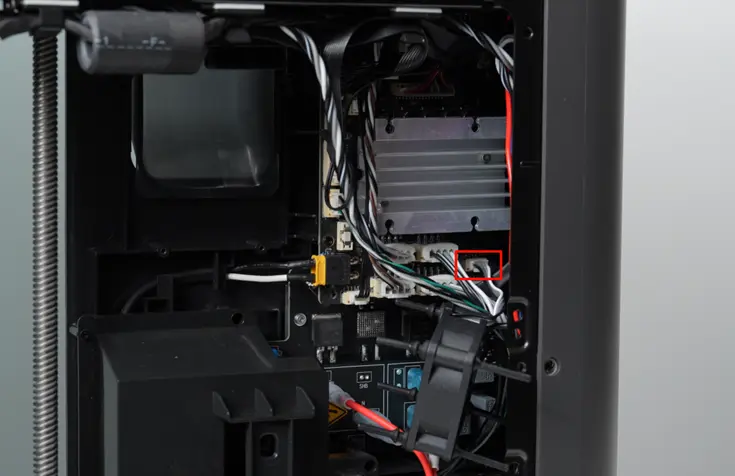

Frakobl kablet til MC-printets ventilator, og fjern ventilatoren.

Trin 4: Afmonter skærmen og frontdækslet

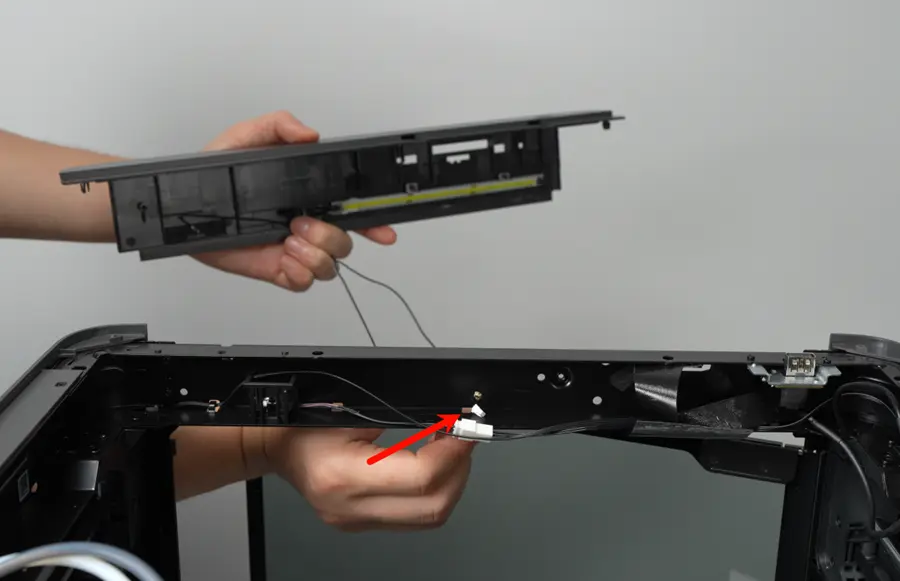

Du kan følge guiden til udskiftning af frontdæksel til X2D for at afmontere skærmen og frontdækslet.

Trin 5: Afmonter kammervarmeenheden og venstre sidepanel

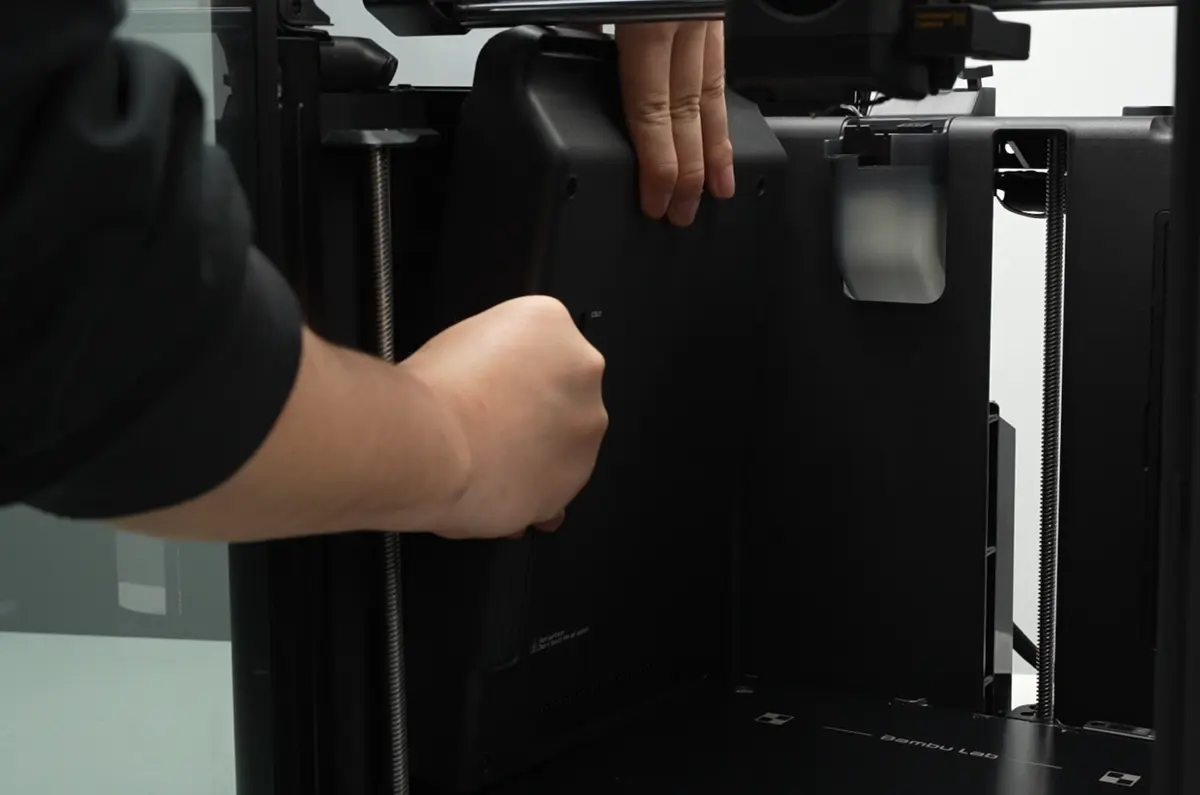

Du kan følge guiden til udskiftning af kammervarmeenhed til X2D for at afmontere kammervarmeenheden.

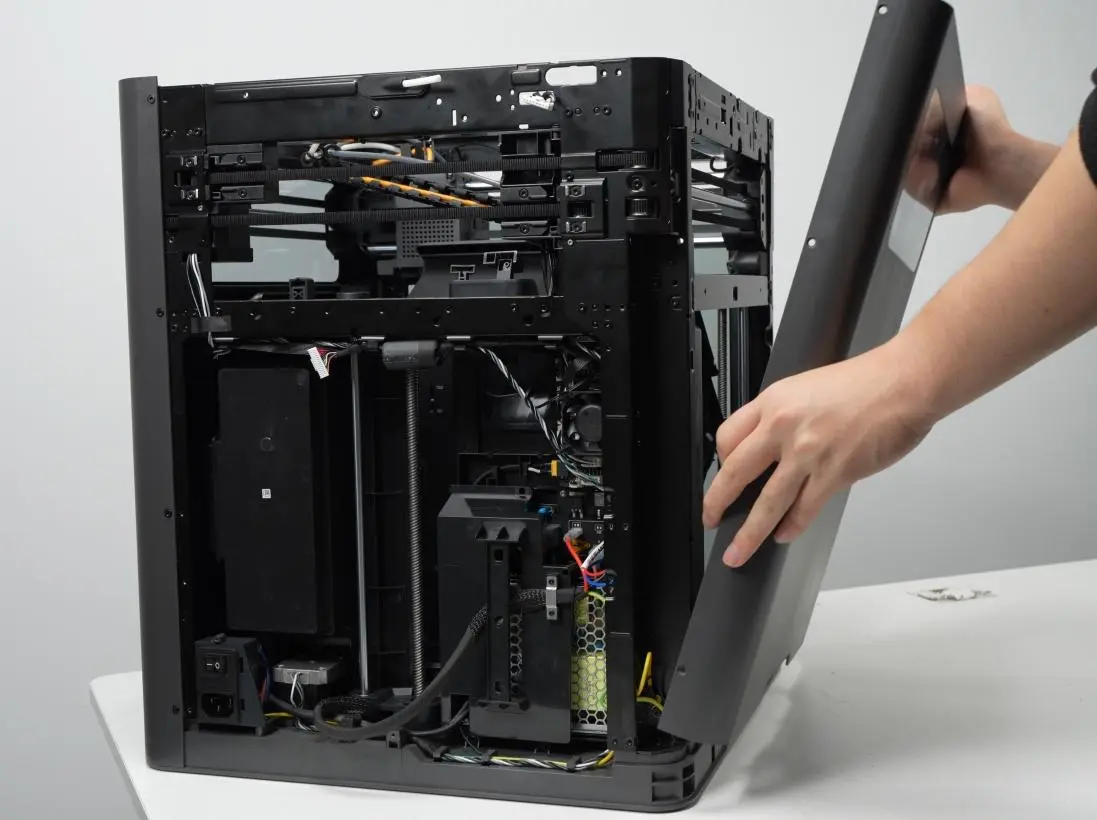

Du kan følge guiden til udskiftning af venstre sidepanel til X2D for at afmontere venstre sidepanel.

Trin 6: Afmonter den adaptive luftstrøms-omskifterenhed og højre sidepanel

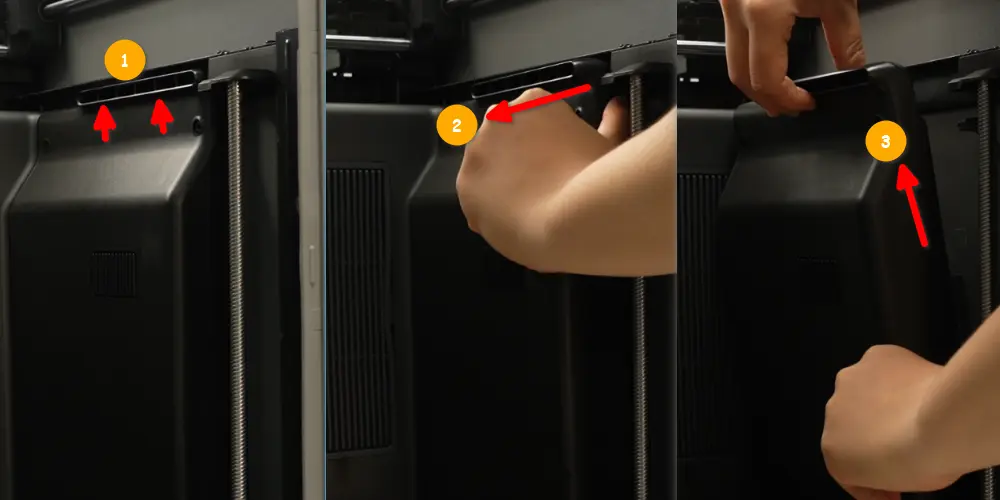

Du kan følge guiden til udskiftning af den adaptive luftstrøms-omskifterenhed til X2D for at afmontere den adaptive luftstrøms-omskifterenhed.

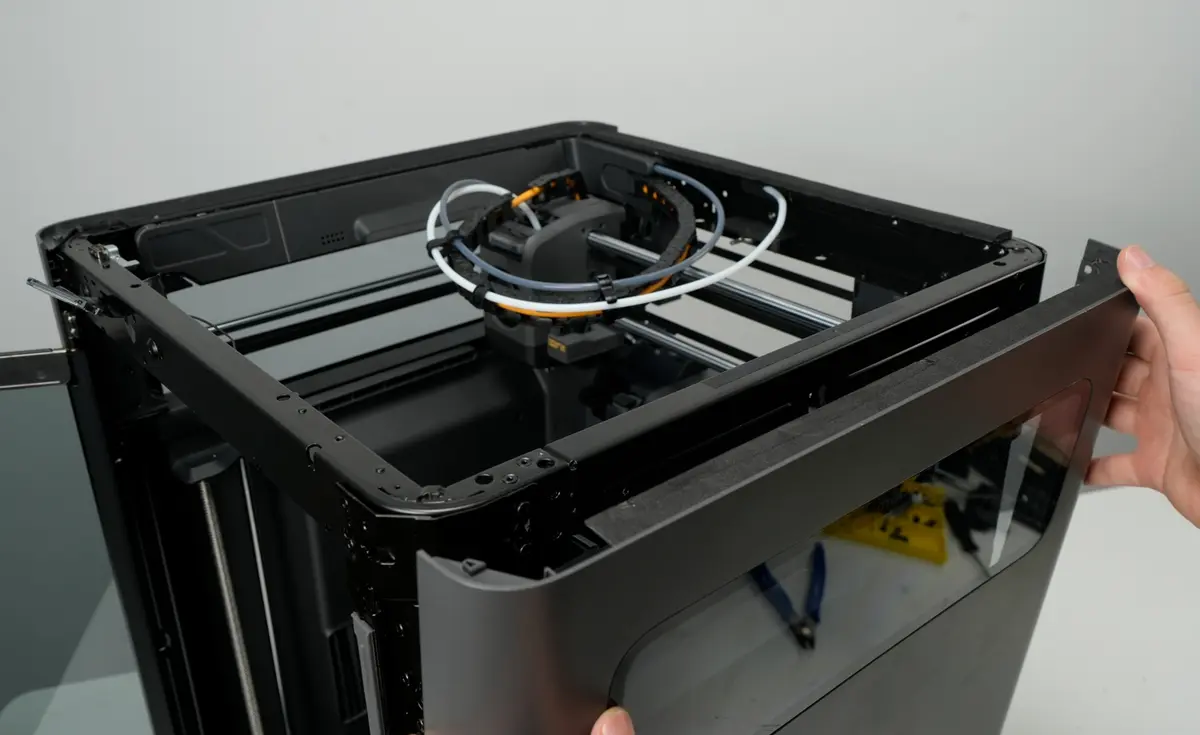

Du kan følge guiden til udskiftning af højre sidepanel til X2D for at afmontere højre sidepanel.

Trin 7: Afmonter strømbeskyttelsesdækslet og strømkablet

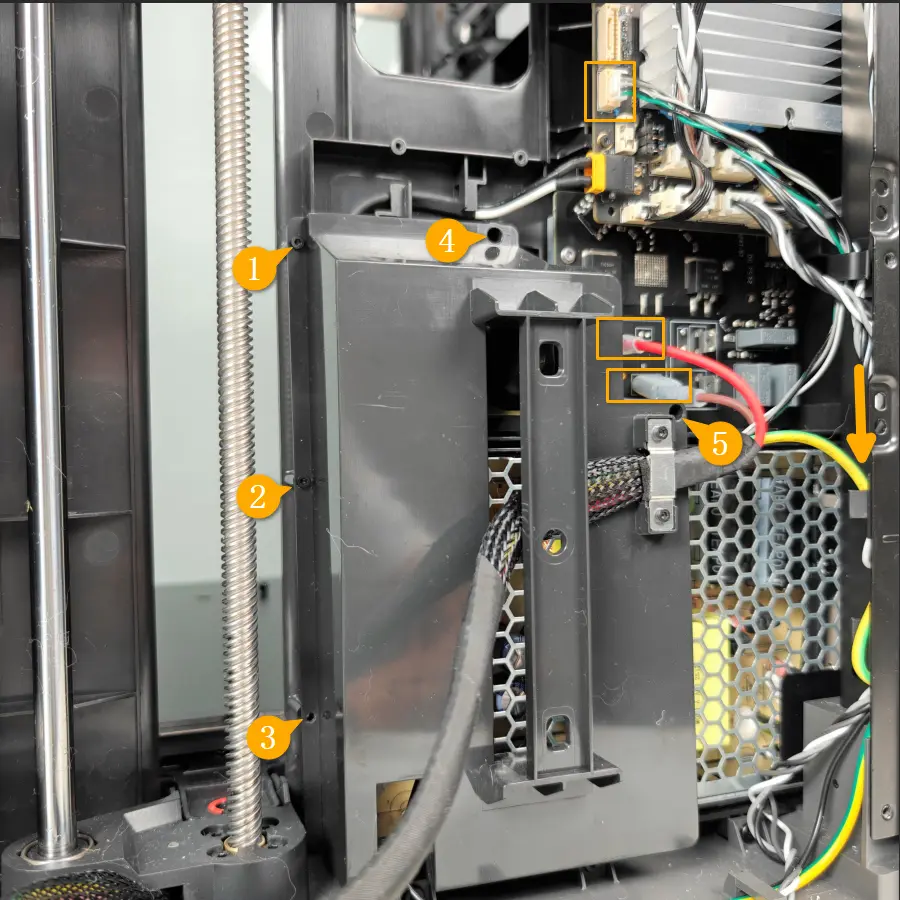

Frakobl signalkablet til varmebordet og strømkablet. Brug en H1.5-unbrakonøgle til at fjerne 5 skruer, og løsn strømbeskyttelsesdækslet fra inderforingen.

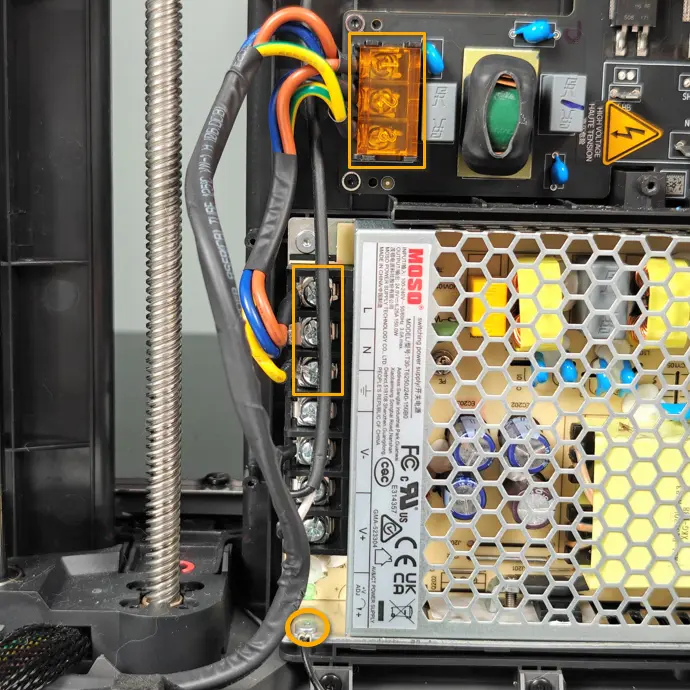

Løsn strømkablets skruer på AC-printet og strømprintet med en stjerneskruetrækker, og fjern strømkablerne. Brug derefter en H1.5-unbrakonøgle til at fjerne den enkelte sølvfarvede skrue og løsne strømprintets jordledning.

Trin 8: Frakobl kablerne

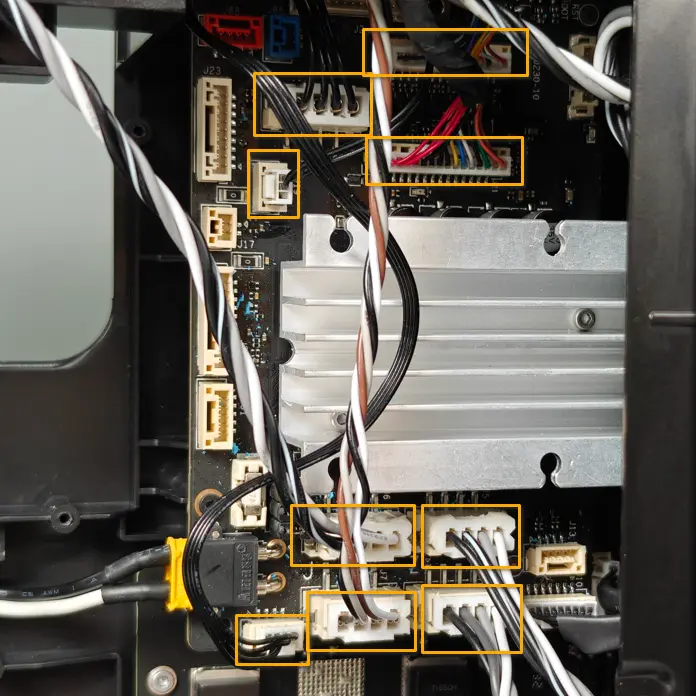

Frakobl alle kabler fra MC-printet undtagen MC-printets strømkabel og MC-AC-forbindelseskablet.

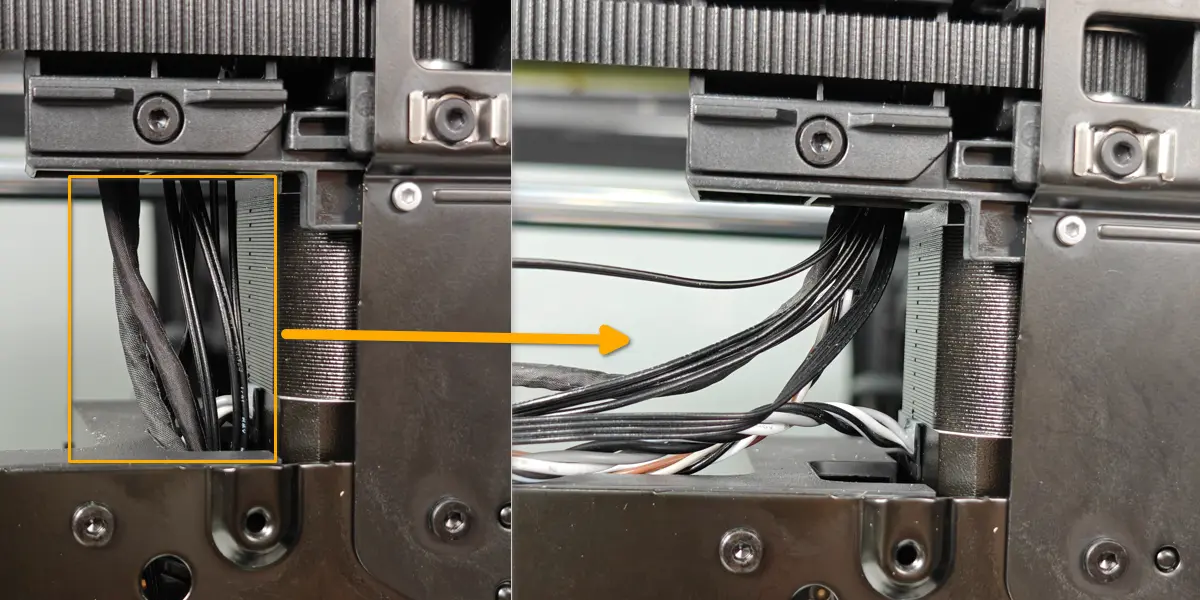

Træk alle kabler, der går gennem gennemføringen ved siden af XY-motorerne, opad.

Trin 7: Afmonter inderforingen

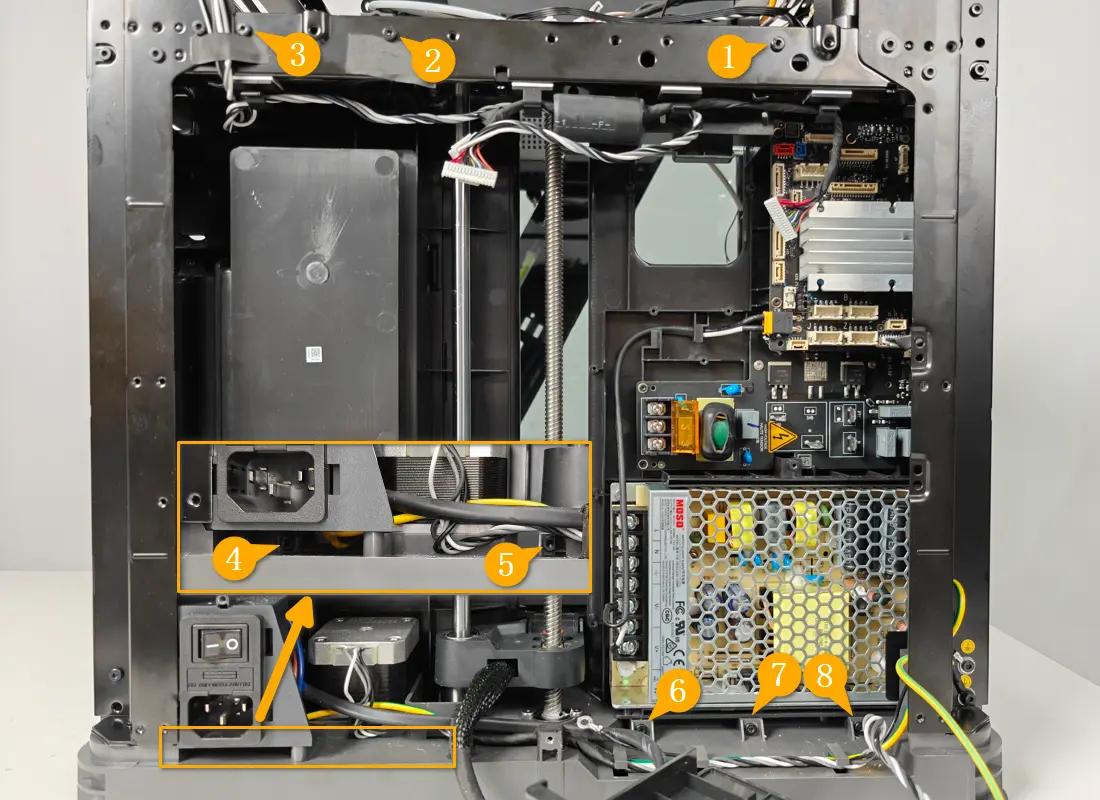

1. Brug en H2.0-unbrakonøgle til at fjerne de 8 fastgøringsskruer vist nedenfor.

Sænk ikke varmebordet helt i bund, da skrue nummer 5 kan være blokeret af hotend-slæden.

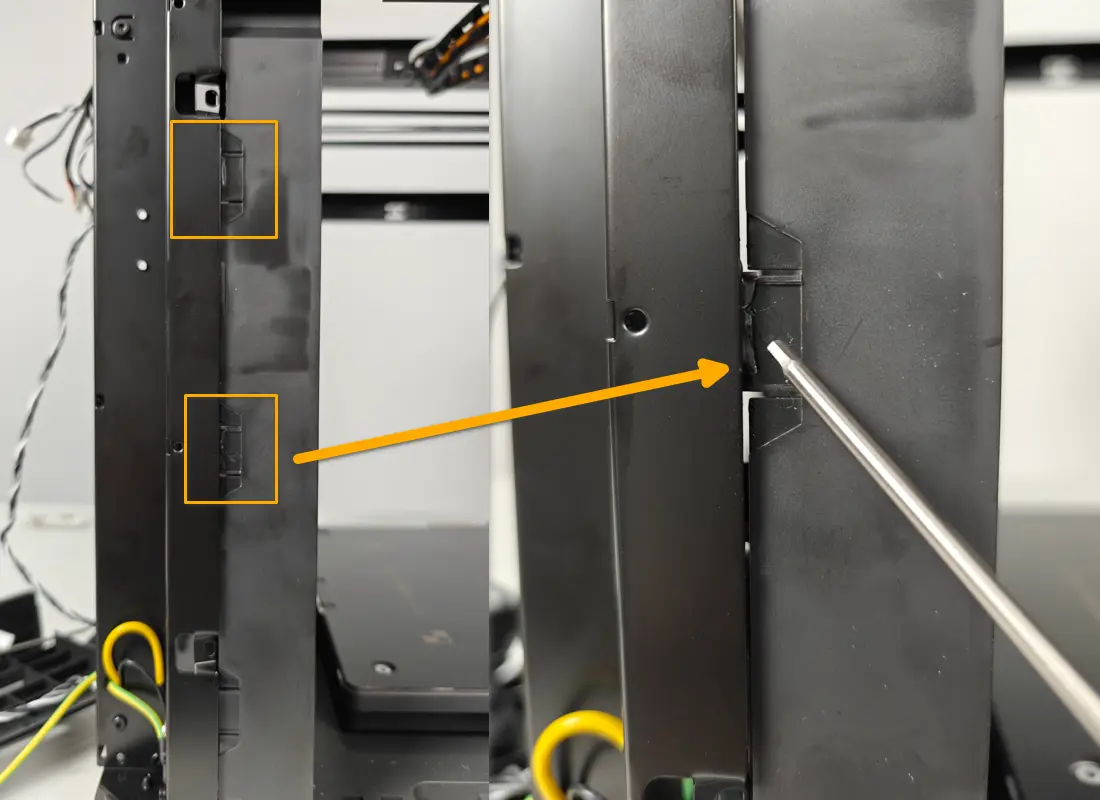

2. Brug en skruenøgle til at løsne positionen i højre side, hvor der er påført strukturlim.

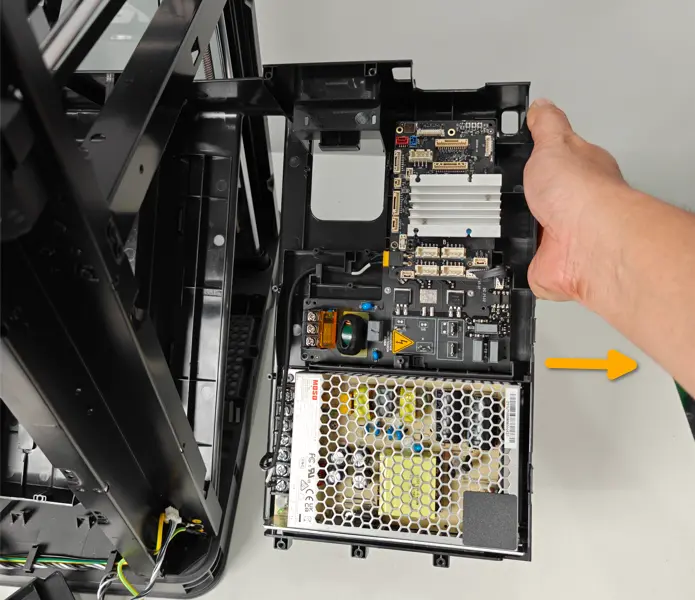

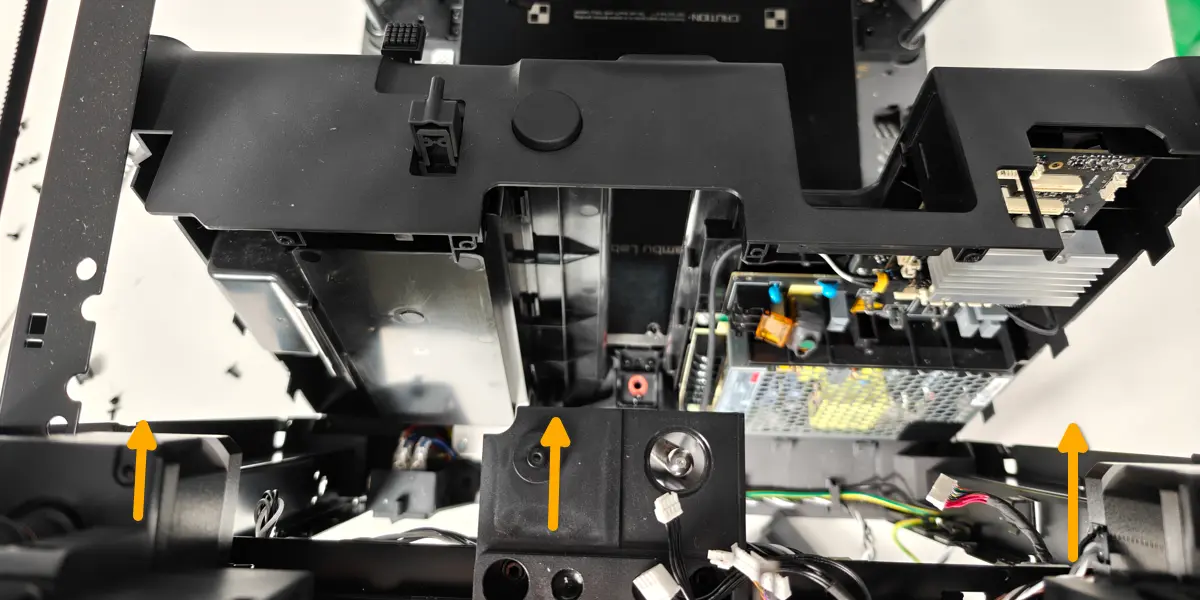

3. Løsn inderforingen oppefra mod fordøren, og fjern den derefter til højre.




4. Fjern filteret og kredsløbsprintene

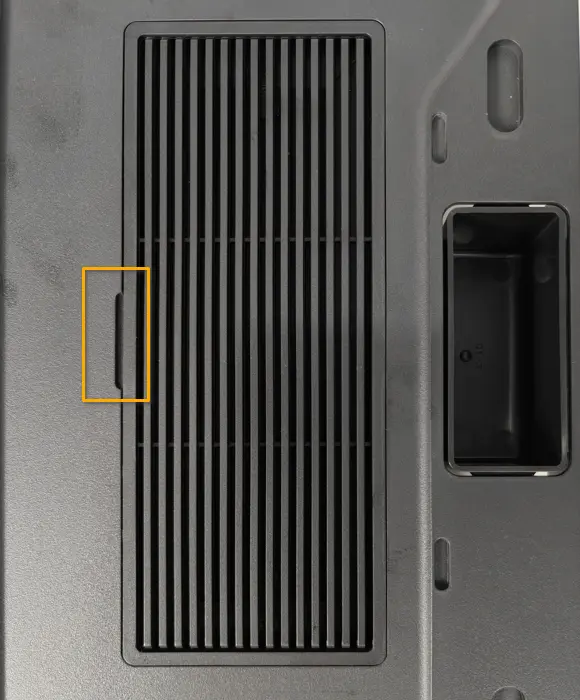

   Åbn filterdækslet på forsiden af inderforingen, og tag filteret ud.

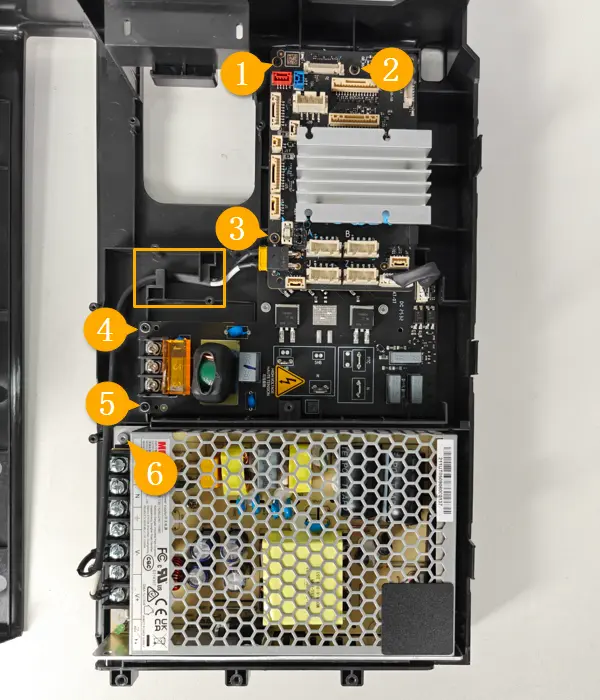

På bagsiden af inderforingen bruger du en H1.5-unbrakonøgle til at fjerne 3 skruer fra MC-printet, 2 skruer fra AC-printet og 1 skrue (sølvfarvet) fra strømprintet ét ad gangen, og løsner derefter kredsløbsprintene fra inderforingen.

Monter inderforingen

Trin 1: Monter inderforingen

1. Monter kredsløbsprintene og filteret

Monter kredsløbsprintene på bagsiden af inderforingen. Brug en H1.5-unbrakonøgle til at spænde de 3 skruer på MC-printet, 2 skruer på AC-printet og 1 skrue (sølvfarvet) på strømprintet ét ad gangen.

Monter filteret i forsiden af inderforingen, og luk derefter filterdækslet.

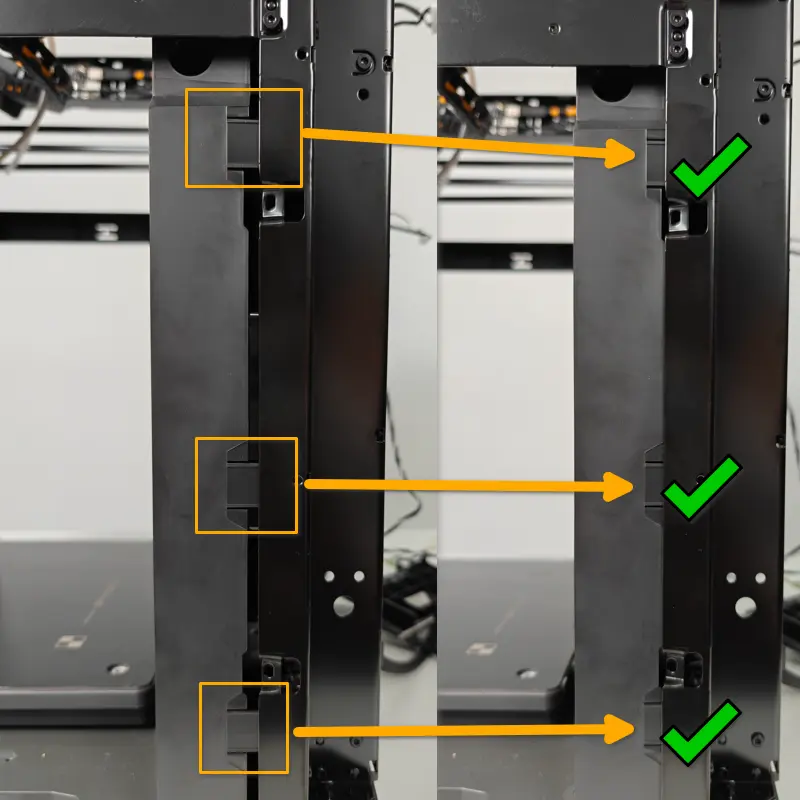

2. Før inderforingen ind i printeren fra højre side, monter den i sin oprindelige position, og sørg for, at monteringspunkterne i begge sider ikke er uden for søjlerne.



3. Spænd de 8 skruer for at fastgøre inderforingen


Trin 2. Tilslut kablerne

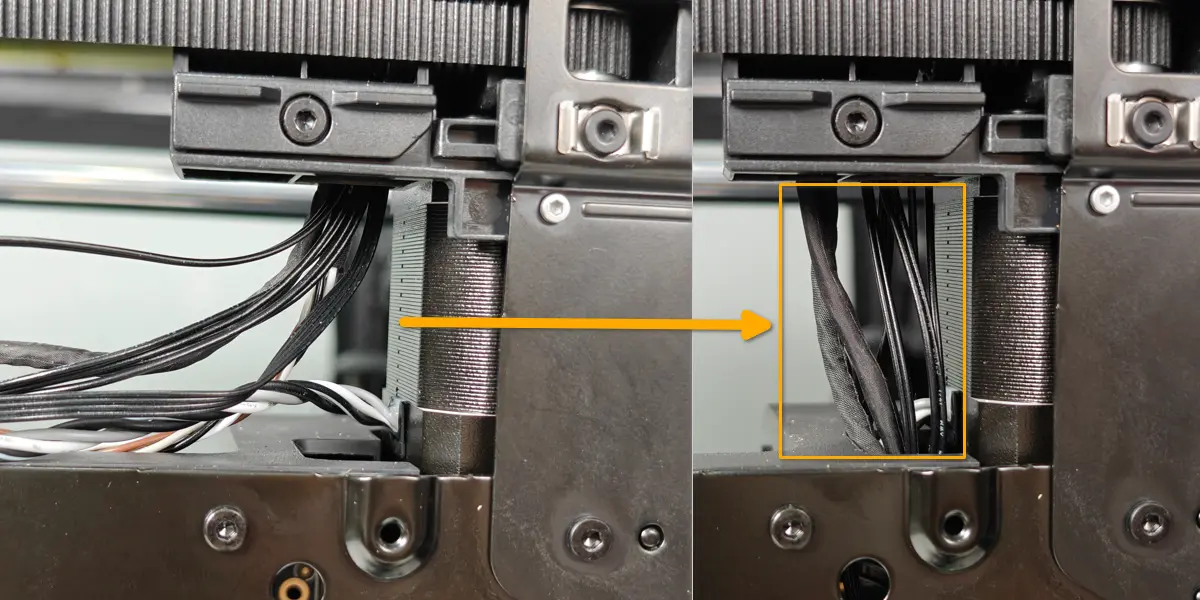

Før kablerne ved siden af XY-motorerne tilbage til MC-printets side, og tilslut dem til de tilsvarende stik.

Trin 3: Monter strømkablet og beskyttelsesdækslet

Tilslut strømkablerne til strømprintet og AC-printet, og spænd skruerne med en stjerneskruetrækker. Fastgør derefter strømprintets jordledning til strømprintet med en skrue.

Monter strømbeskyttelsesdækslet, spænd de 5 skruer med en H1.5-unbrakonøgle, og tilslut signalkablet til varmebordet og strømkablet til henholdsvis MC-printet og AC-printet.

Trin 4: Monter venstre sidepanel og kammervarmeenheden

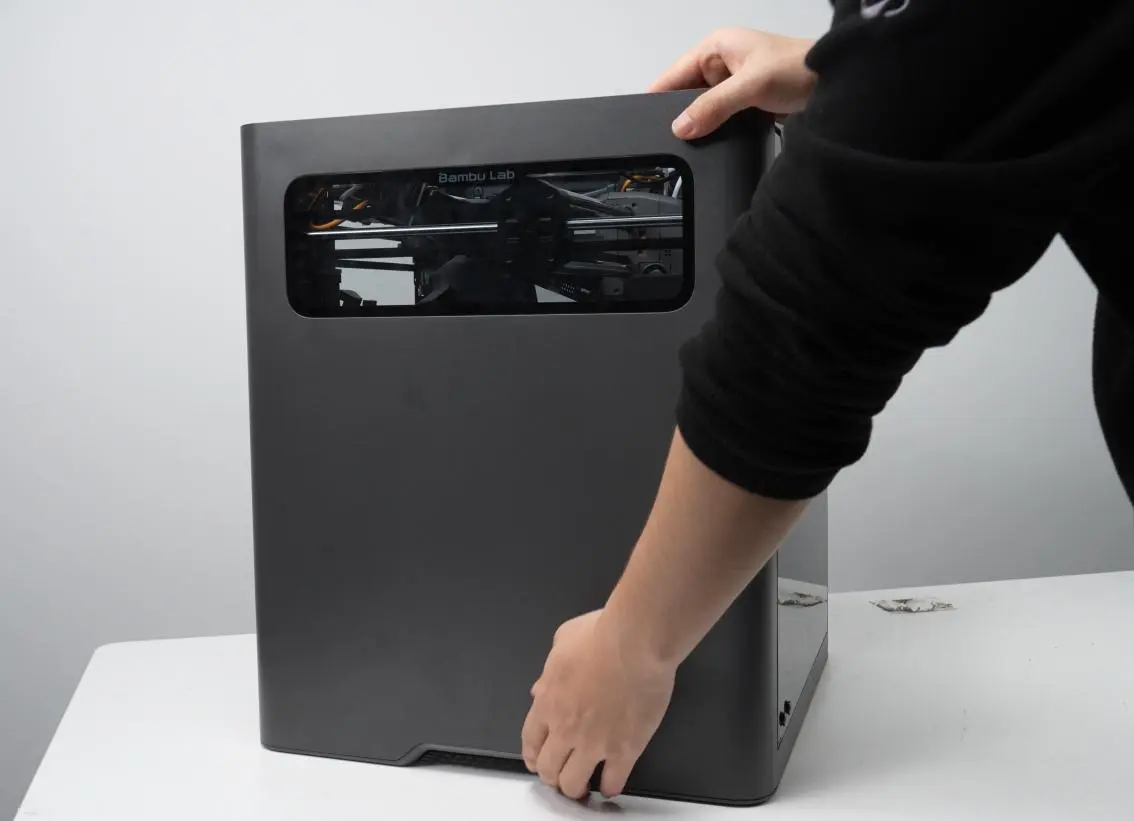

Du kan følge Udskift venstre sidepanel på X2D for at montere venstre sidepanel.

Du kan følge guiden til udskiftning af kammervarmeenhed til X2D for at montere kammervarmeenheden.

Trin 5: Monter højre sidepanel og den adaptive luftstrøms-omskifterenhed

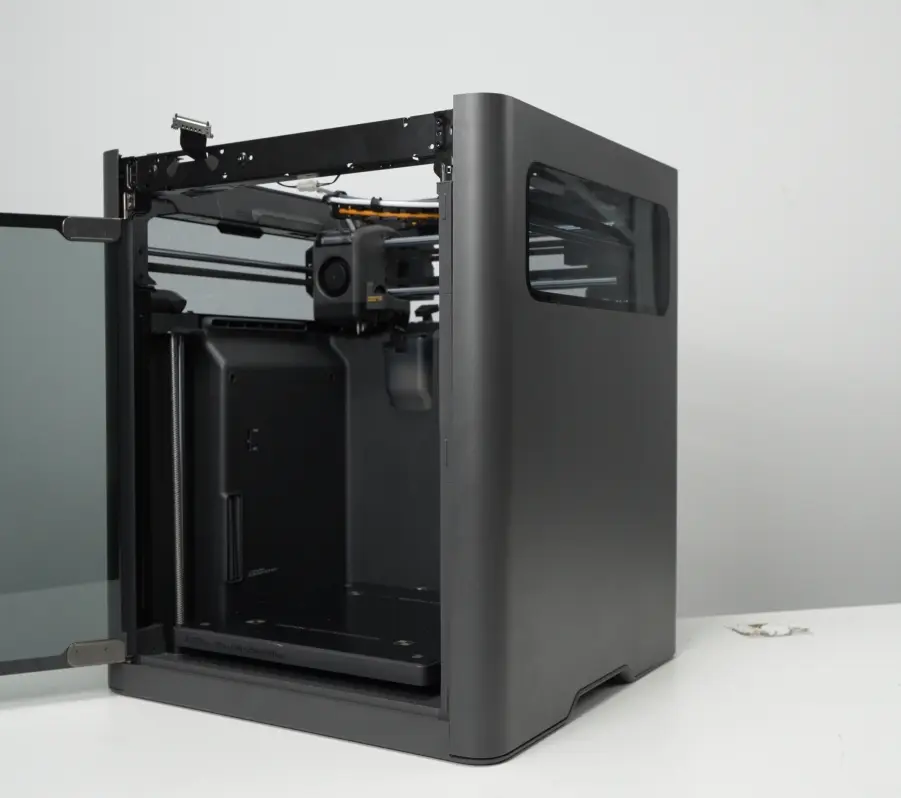

Du kan følge guiden til udskiftning af højre sidepanel til X2D for at montere højre sidepanel.

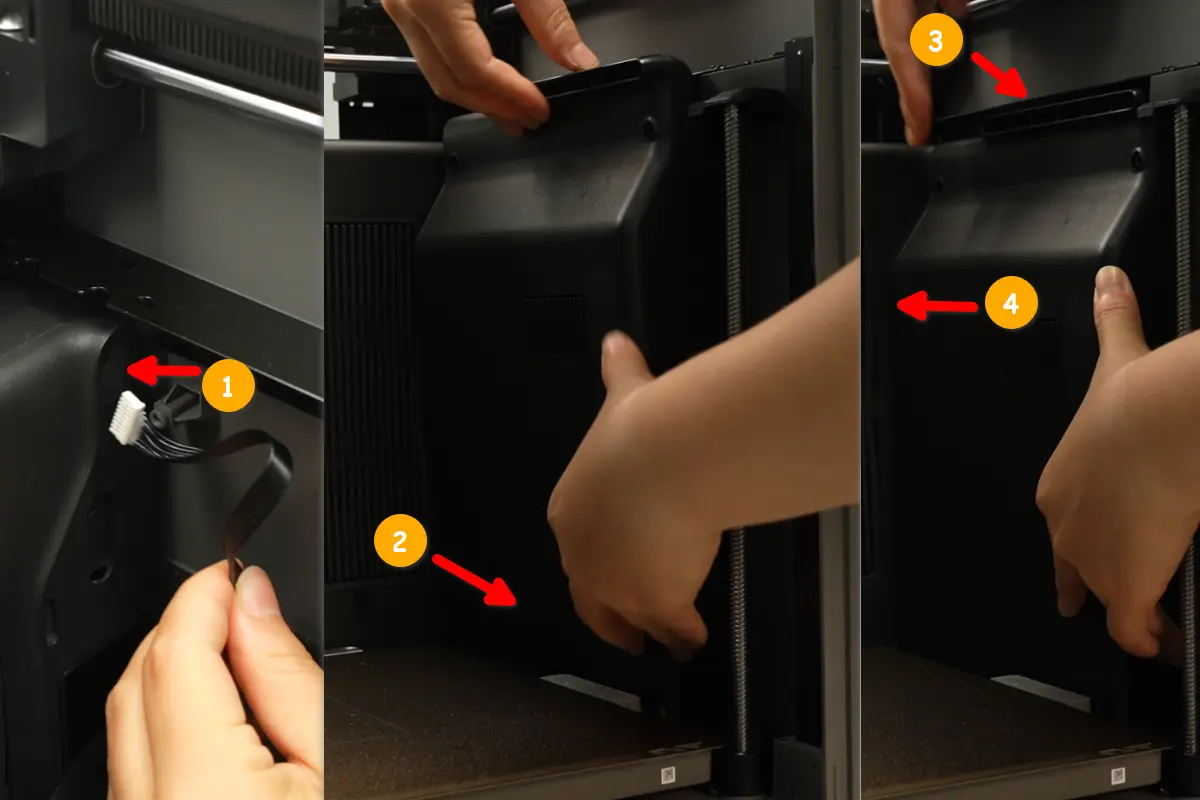

Du kan følge guiden til udskiftning af den adaptive luftstrøms-omskifterenhed til X2D for at montere den adaptive luftstrøms-omskifterenhed.

Trin 6: Monter frontdækslet og skærmen

Du kan følge guiden til udskiftning af frontdæksel til X2D for at montere frontdækslet og skærmen.

Trin 7: Monter MC-printets ventilator

Fastgør MC-ventilatoren til kølepladen med gummitappene, og tilslut stikket til MC-printet.

Trin 8: Monter rensevisker og renseskakt

Du kan følge guiden til udskiftning af rensevisker til X2D for at montere renseviskeren.

Monter renseskakten, og brug en H1.5-unbrakonøgle til at spænde de fire fastgøringsskruer (BT2x5).

Trin 9: Monter bagpanelet, den ekstra extruder, filamentrørsbeslaget og filamentbufferen

Du kan følge nedenstående Wiki-indhold for monteringstrinnene i rækkefølge.

• Udskift bagpanelet
• Udskift den ekstra extruder
• Udskift filamentbufferen

Bekræft at det lykkedes

Da der skal afmonteres og samles mange komponenter under udskiftningen, skal du tilslutte strømmen igen, tænde printeren og udføre en kalibrering af enheden efter udskiftningen. Hvis kalibreringen går igennem, er udskiftningen lykkedes.

Hvis du støder på problemer, så gå dine trin igennem igen for at tjekke kabelforbindelserne, og tjek så en gang til. Hvis problemerne fortsætter, så kontakt Bambu Labs serviceteam for yderligere hjælp.
