Udskiftning af strømforsyning til X2D

Strømforsyning

🔎 Find X2D strømforsyning i Bambu Lab-butikken.

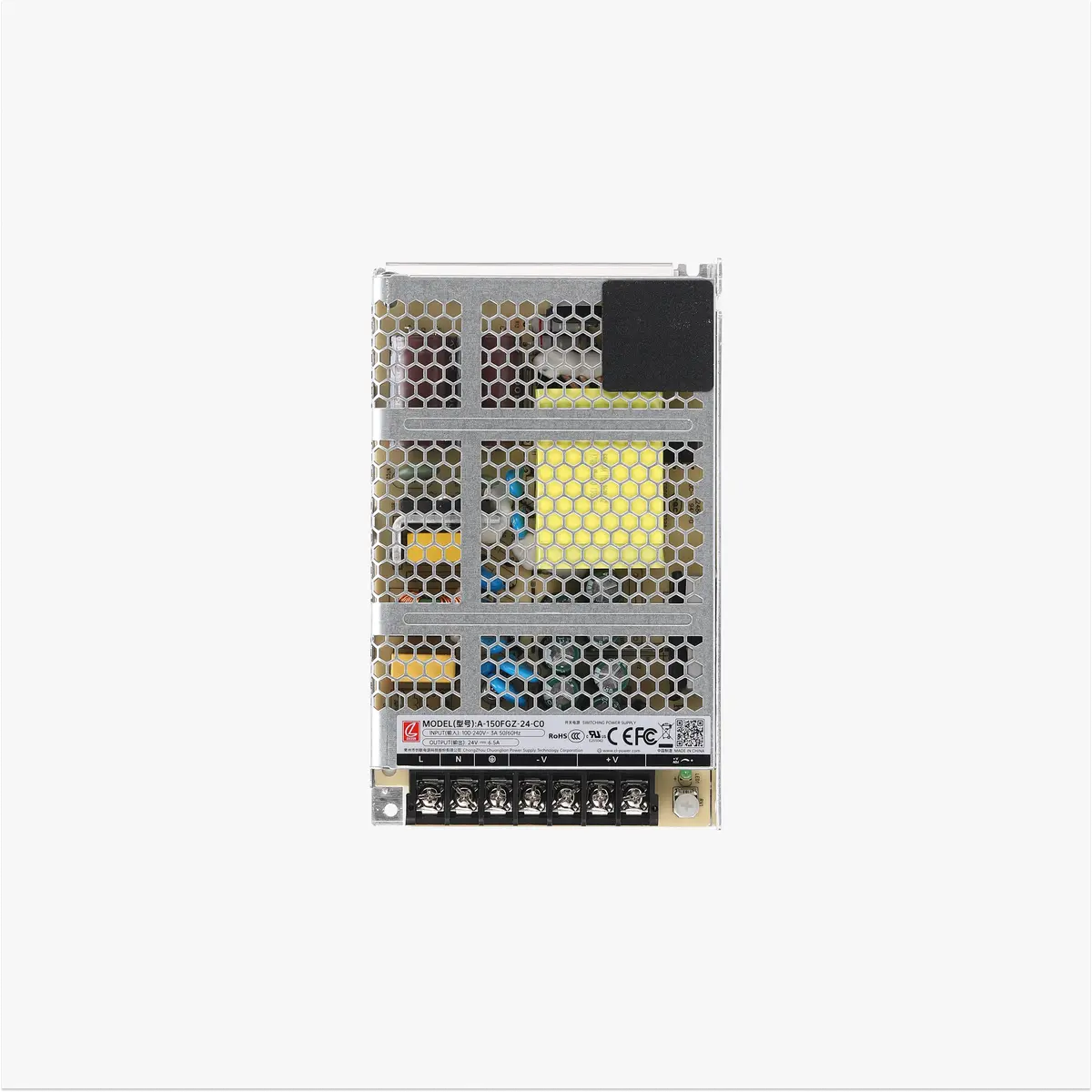

X2D-printerens strømforsyning er en enhed, der omdanner en AC-indgangsspænding på 100-240V til en DC-udgangsspænding på 24V og leverer stabil, ren og standardiseret DC-strøm til hele printeren undtagen varmepladen.

Gælder for printermodel

Bambu Lab X2D

Hvornår skal den udskiftes

• Strømforsyningen viser tydelige fysiske skader som beskadigede stik, løsnede komponenter eller brændemærker;
• En teknisk analyse fra Bambu Labs supportteam bekræfter, at strømforsyningen skal udskiftes.

Nødvendigt værktøj og materialer

• H1.5 unbrakonøgle
• H2.0 unbrakonøgle
• Ny strømforsyning
• Stjerneskruetrækker

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og toolhead-ledninger. Hvis du arbejder med printeren tændt, kan det give kortslutning og føre til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlfinding kan du blive nødt til at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer omkring denne guide, anbefaler vi, at du opretter en teknisk ticket om dit problem, så gør vi vores bedste for at svare hurtigt og hjælpe dig.

Fjern den gamle strømforsyning

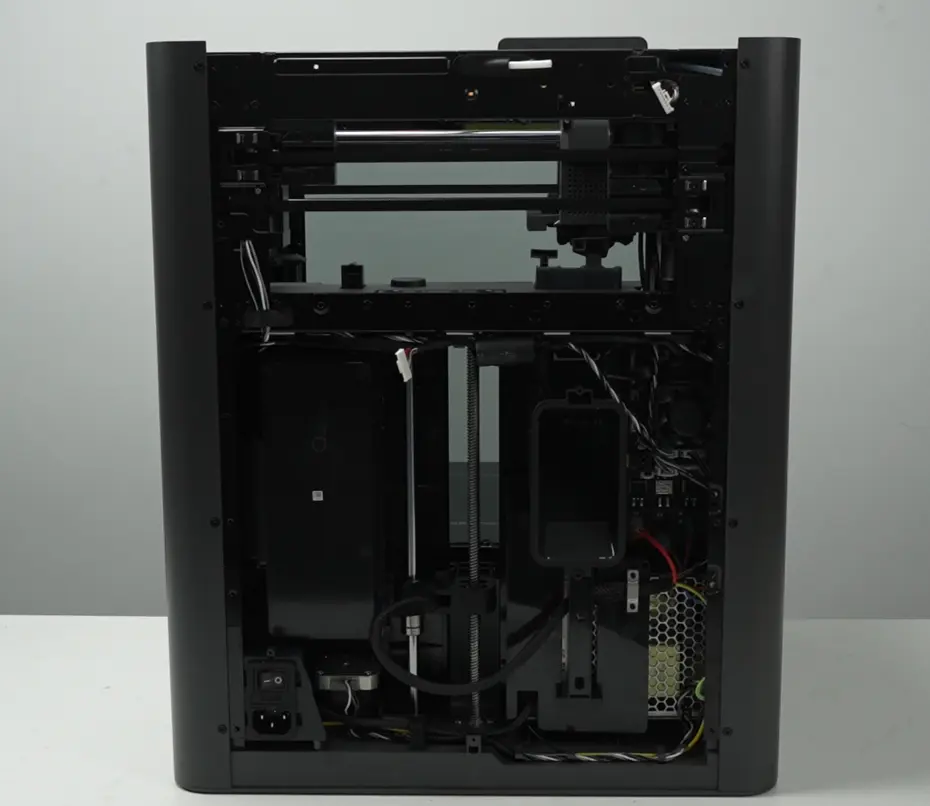

Trin 1. Fjern filamentrørsholderen, filamentbufferen og bagpanelet

Følg vejledningen i Udskiftning af bagpanel til X2D for at fjerne filamentholderen, filamentbufferen og bagpanelet.

Trin 2. Fjern affaldsskakten

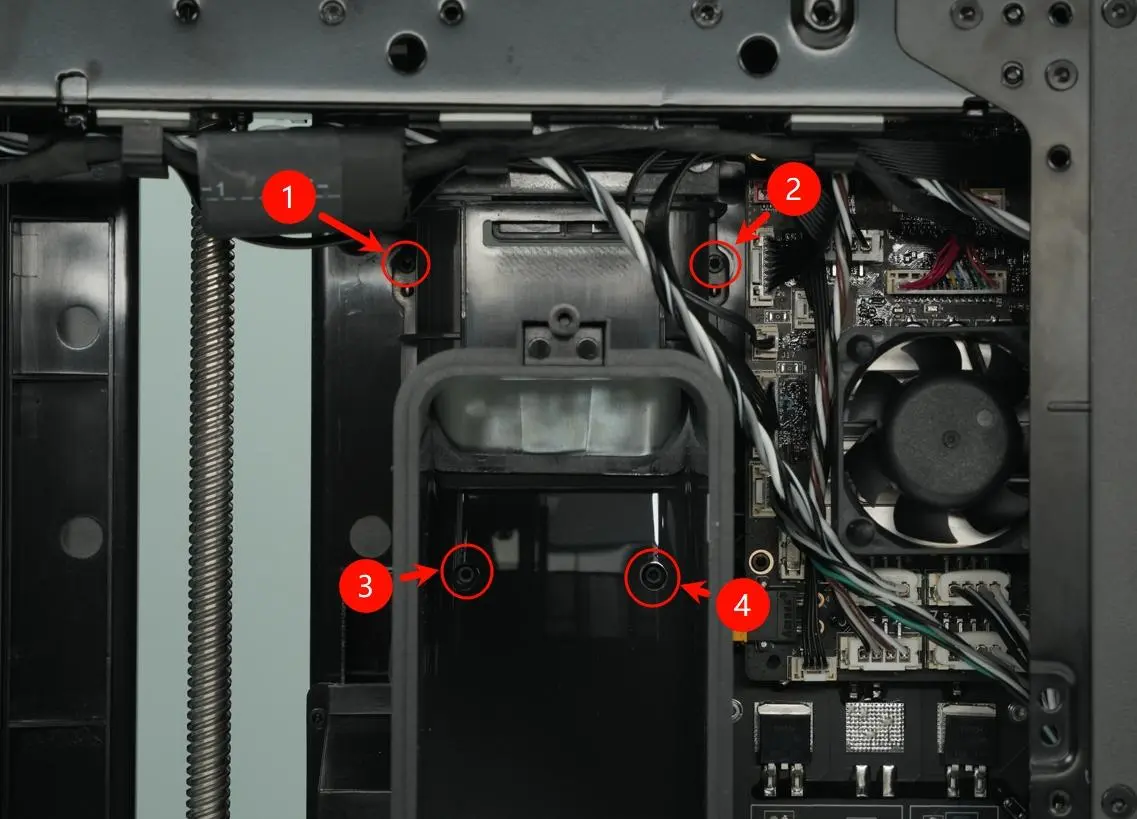

Brug en H1.5 unbrakonøgle til at fjerne de fire fastgørelsesskruer (BT2x5), og tag derefter affaldsskakten af.

Trin 3. Fjern dækslet over strømforsyningen

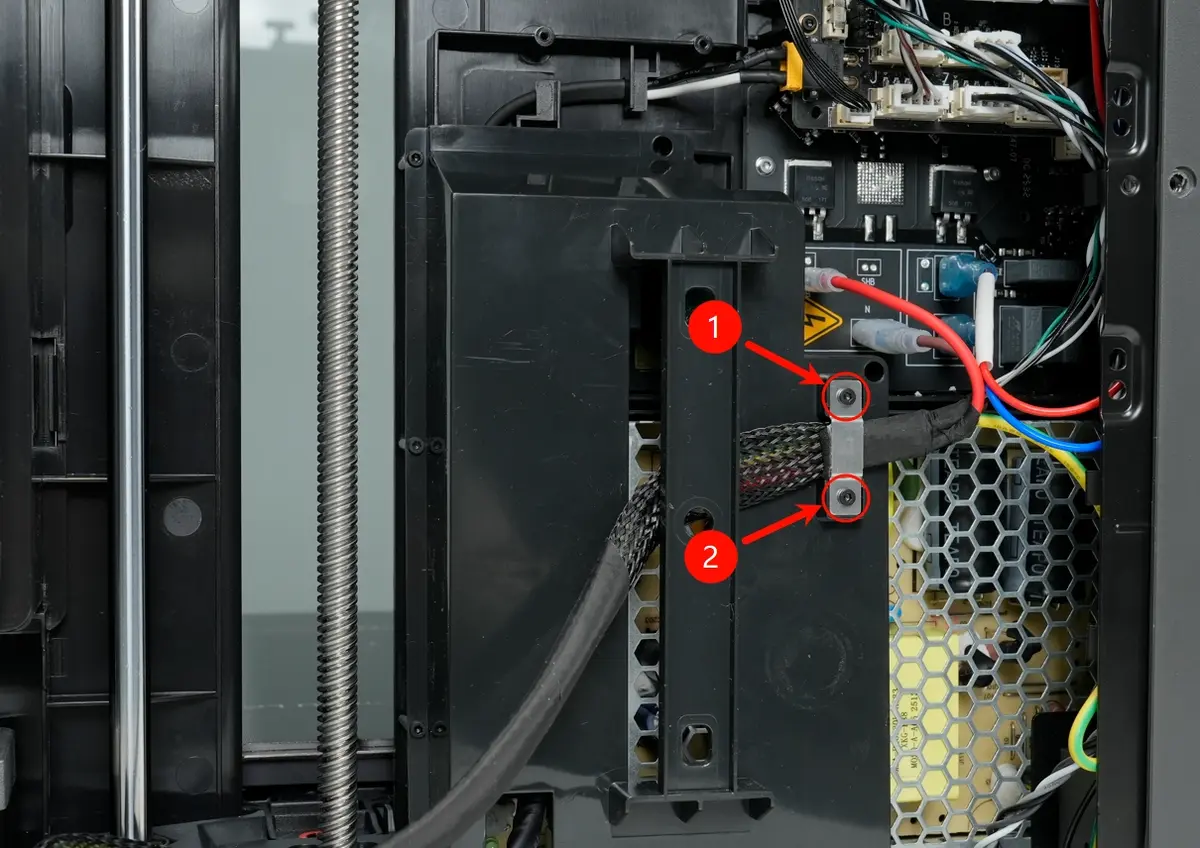

Brug en H1.5 unbrakonøgle til at fjerne de to skruer til varmepladens kabelklemme (BT2x5) og fem skruer i strømforsyningsdækslet, fjern klemmerne, og løsn derefter dækslet over strømforsyningen.

Trin 4. Fjern strømforsyningen

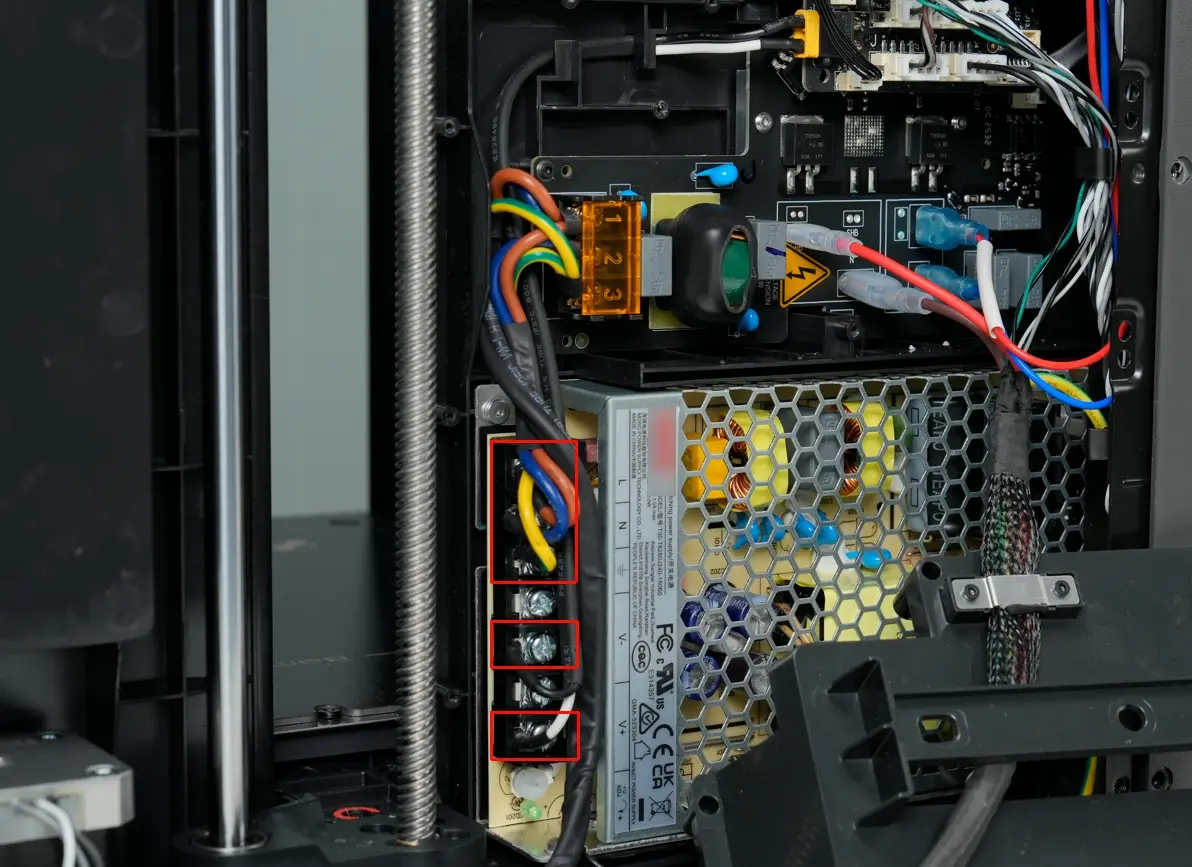

Brug en stjerneskruetrækker til at løsne skruerne i strømkablets stik, og frakobl de fem kabler fra strømforsyningen i rækkefølge.

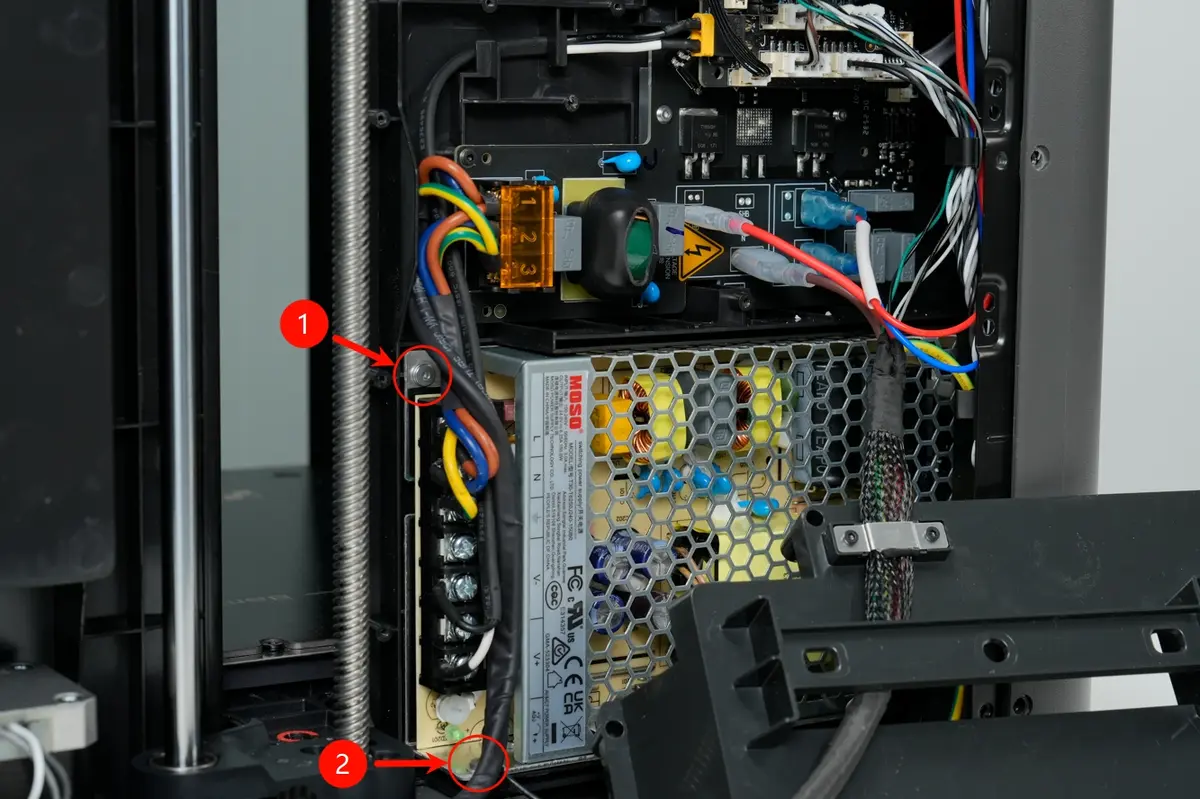

Brug en H2.0 unbrakonøgle til at fjerne de to fastgørelsesskruer i strømforsyningen, og træk derefter strømforsyningen ud.

Montér den nye strømforsyning

Trin 1. Montér strømforsyningen

Placer den indvendige strømforsyning i foringen, og brug en H2.0 unbrakonøgle til at spænde de to fastgørelsesskruer (BT2x5).
Bemærk: Den nederste fastgørelsesskrue skal også fastgøre jordledningen.

Sæt de fem kabler i strømforsyningens stik i rækkefølge som vist nedenfor. Fra top til bund er farverne:

• Brun,
• Blå,
• Gul,
• Sort,
• Hvid.

Brug derefter en stjerneskruetrækker til at spænde skruerne.
Når du spænder skruerne med skruetrækkeren, skal du holde kablerne med hånden, så de ikke løsner sig.

Når du har spændt kablerne, så prøv at trække i dem med hånden for at sikre, at de virkelig sidder fast.

Trin 2. Montér dækslet over strømforsyningen

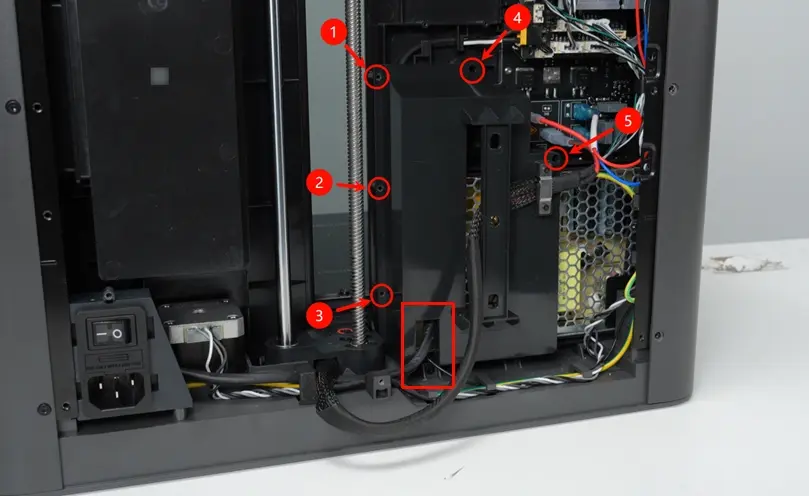

Skub strømkablet ind mod strømforsyningssiden, hold kablerne tæt sammen, og montér derefter dækslet over strømforsyningen. Før kablerne gennem rillen i bunden af strømforsyningsdækslet, og brug en H1.5 unbrakonøgle til at spænde de fem skruer (BT2x5) i rækkefølge.

Læg varmepladens kabel i sporet på strømforsyningsdækslet, og brug en H1.5 unbrakonøgle til at spænde de to klemmeskruer (BT2x5).

Trin 3. Montér affaldsskakten

Ret affaldsskakten ind efter skruehullerne på printeren, og brug derefter en H1.5 unbrakonøgle til at spænde de fire fastgørelsesskruer (BT2x5).

Trin 4. Montér bagpanelet (inkl. filamentrørsholder og filamentbuffer)

Du kan følge Udskiftning af bagpanel til X2D for at montere bagpanelet, filamentrørsholderen og filamentbufferen.

Bekræft, at det lykkedes

✅ Tilslut strøm, tænd printeren, og udfør en kalibrering af enheden. Hvis kalibreringen gennemføres, er udskiftningen lykkedes.

Hvis du støder på problemer, så gå dine trin igennem igen for at tjekke kabelforbindelserne, og test derefter på ny. Hvis problemerne fortsætter, så kontakt Bambu Labs serviceteam for yderligere hjælp.
