Udskiftningsguide til dysens offset-kalibreringssensor på X2D

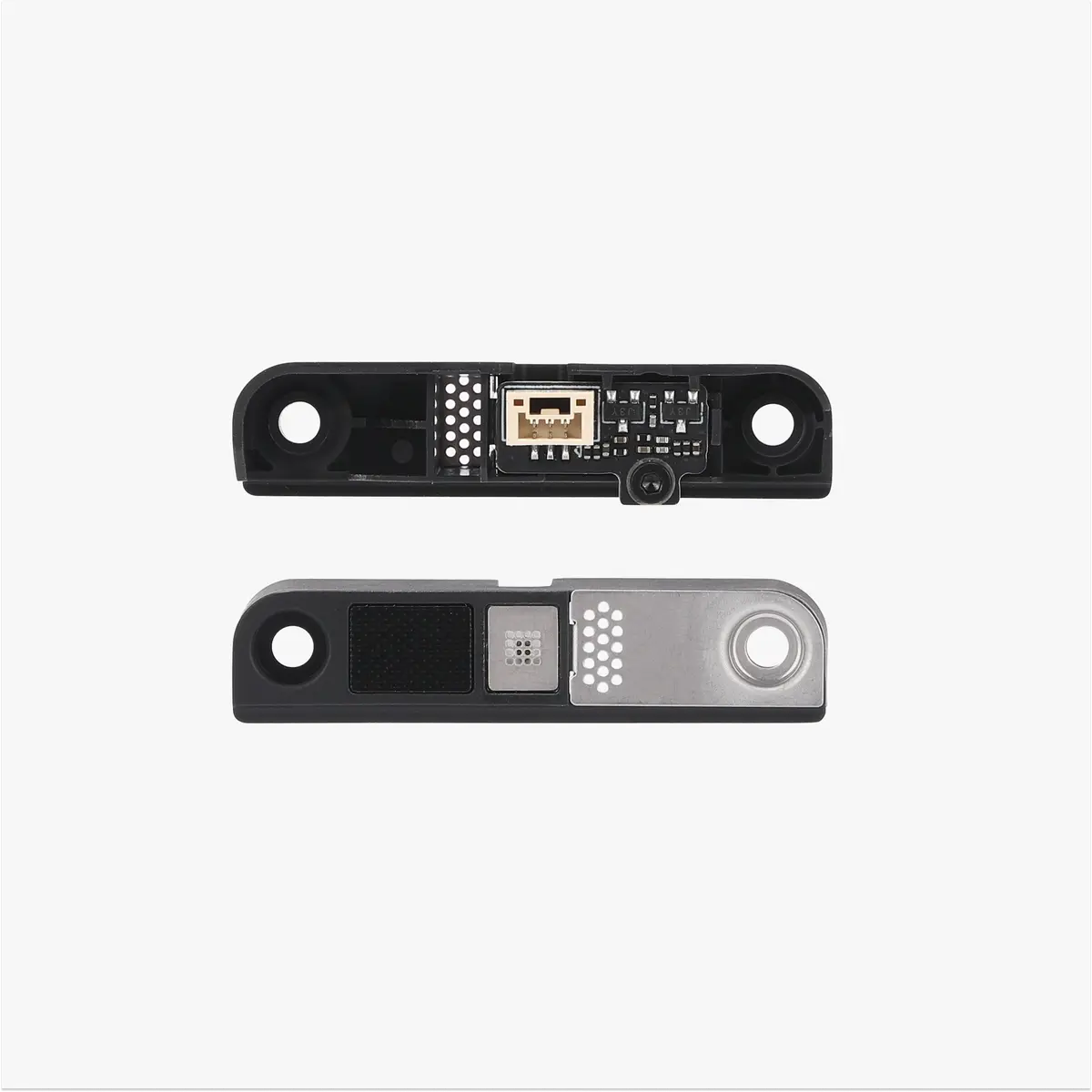

Dysens offset-kalibreringssensor

🔎 Find X2D dysens offset-kalibreringssensor i Bambu Lab-butikken.

Dysens offset-kalibreringssensor er monteret bag varmepladen og kalibrerer positionen af de to hotends, så du opnår høj printkvalitet.

Egnet printermodel

X2D

Hvornår skal den udskiftes

• Når de to dyser er forskudt, kan det give lagforskydninger under print, som ikke kan rettes via dyse-offset-kalibrering.
• Bambu Labs tekniske support har officielt bekræftet, at dysens offset-kalibreringssensor skal udskiftes.

Nødvendigt værktøj og materialer

• En ny dyse-offset-kalibreringssensor
• H1.5 unbrakonøgle
• H2.0 unbrakonøgle

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende, at du slukker printeren, før du udfører nogen form for vedligeholdelse, herunder arbejde på printerens elektronik og toolhead-ledninger. Hvis du arbejder med printeren tændt, kan det give kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du være nødt til at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og skabe yderligere problemer.

Derfor er det afgørende, at du slukker printeren og afbryder den fra strømkilden, før du udfører nogen form for vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer om at følge denne guide, anbefaler vi, at du opretter en teknisk ticket om dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Afmonter den gamle dyse-offset-kalibreringssensor

Trin 1. Juster varmepladens position

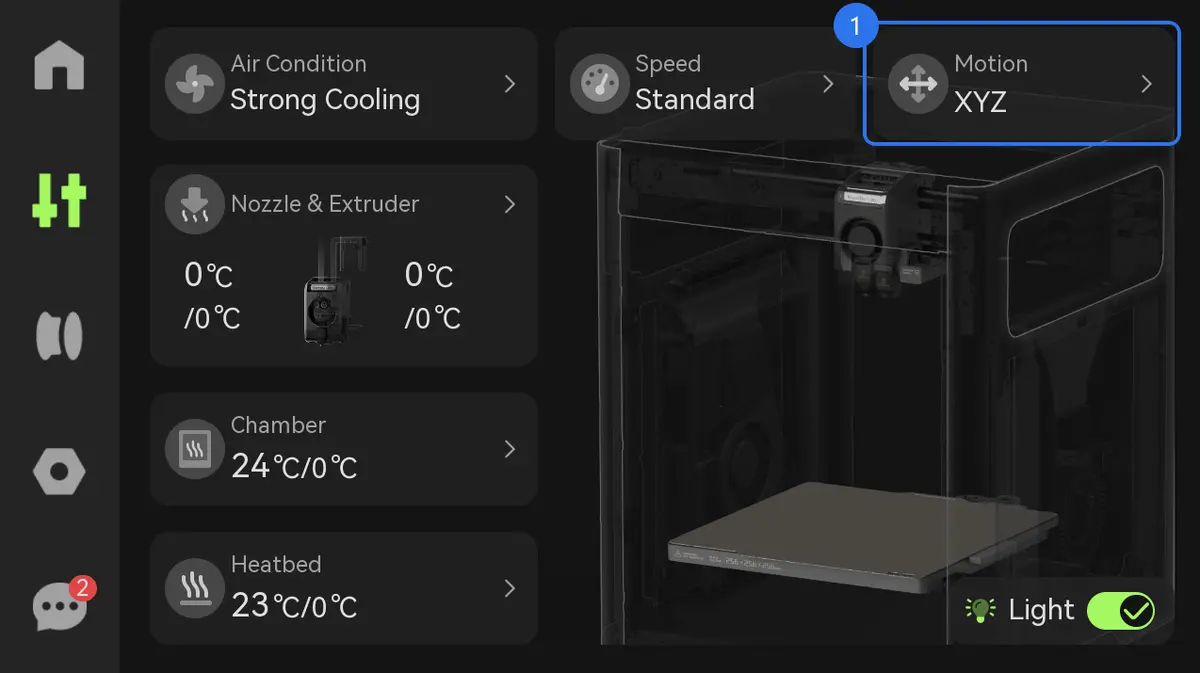

Tryk på “Motion XYZ” på skærmen, og tryk derefter på “Toolhead Homing”.

Når toolheadet er færdig med homing, trykker du på ikonet “Heatbed Up 10” én gang mere.

Trin 2. Afmonter dyse-offset-kalibreringssensoren

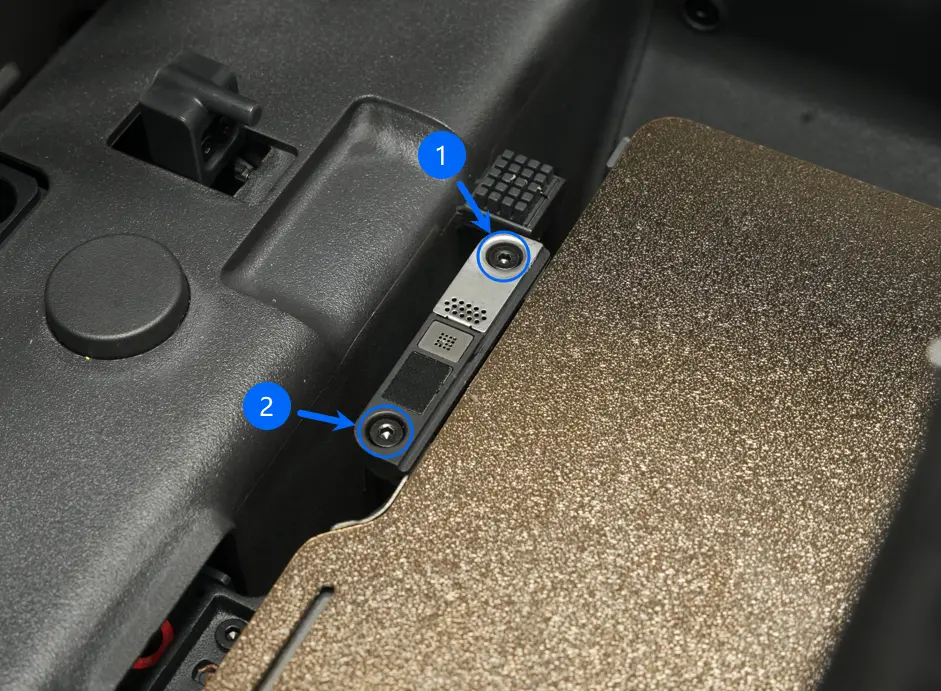

Fjern de TO skruer på dyse-offset-kalibreringssensoren.

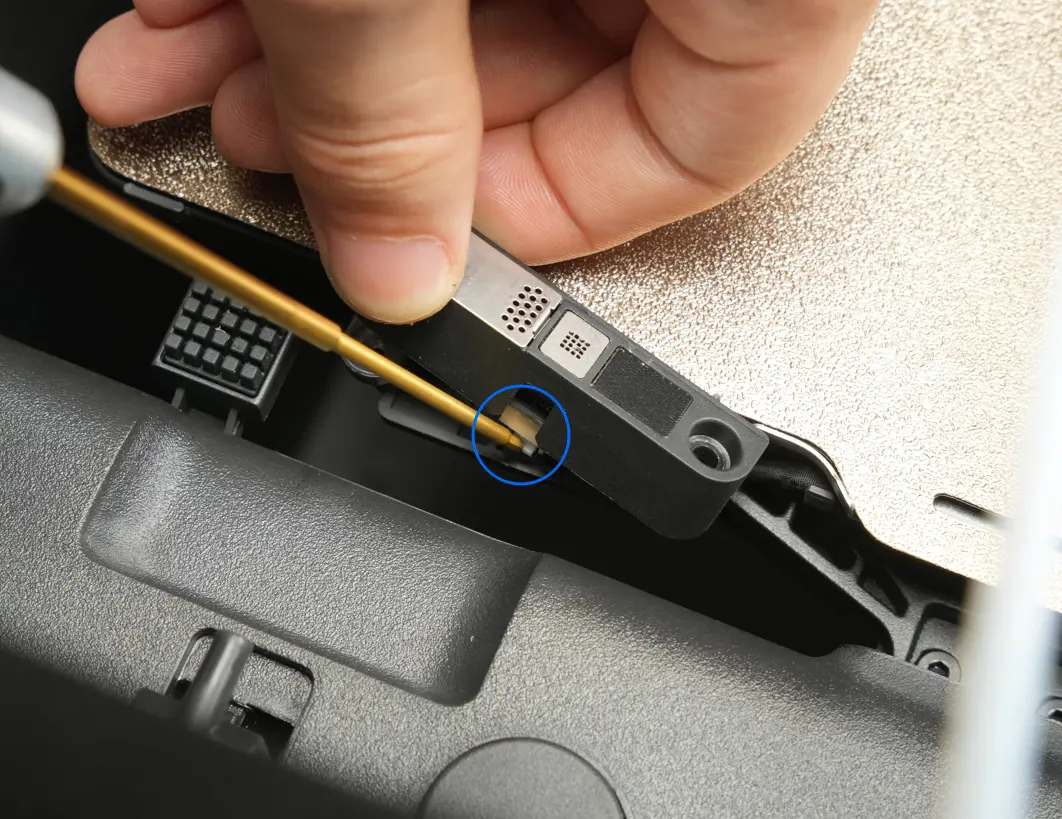

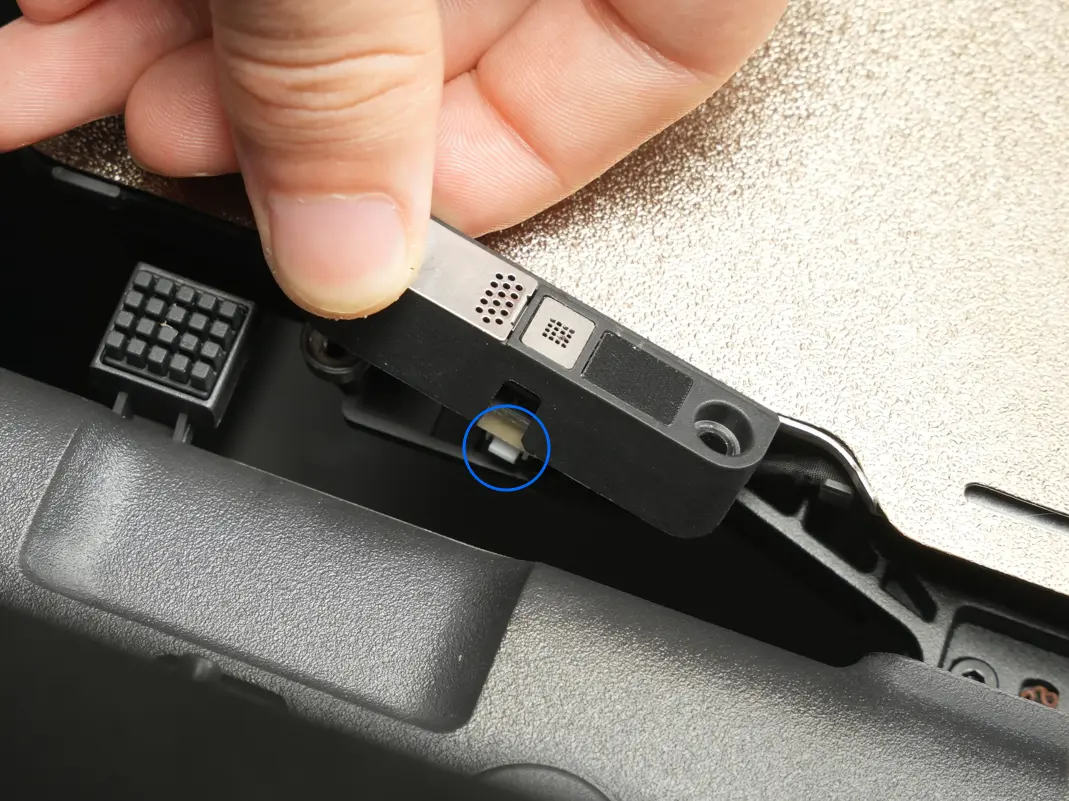

Frakobl sensorens kabel ved at trykke på kablets låsetap med en skruetrækker og derefter trække kablet ud.

Monter dyse-offset-kalibreringssensoren

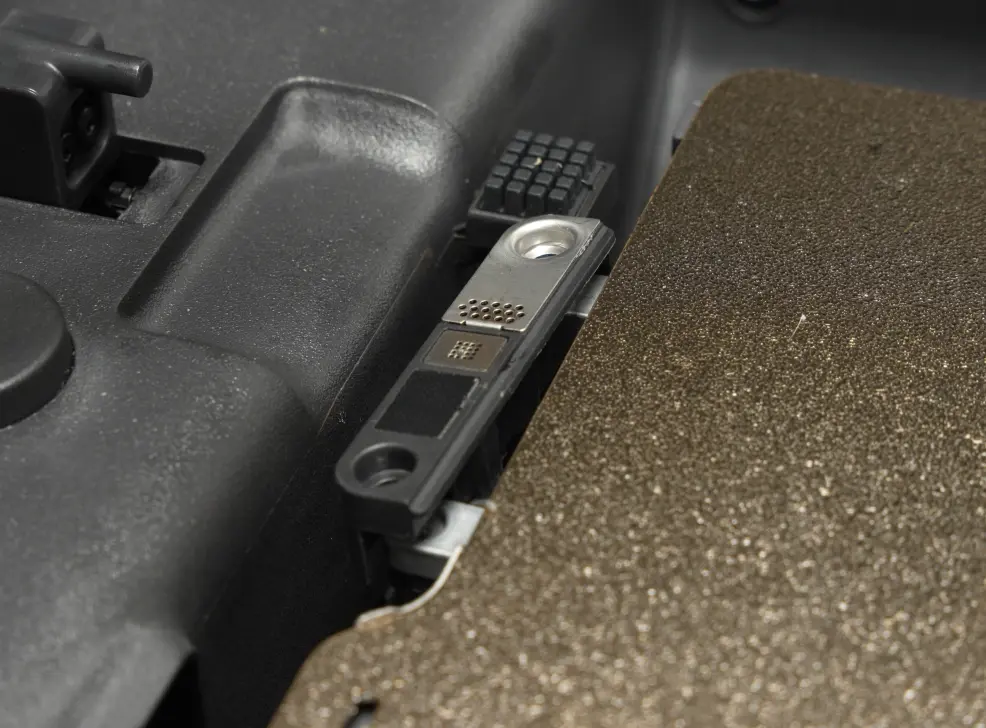

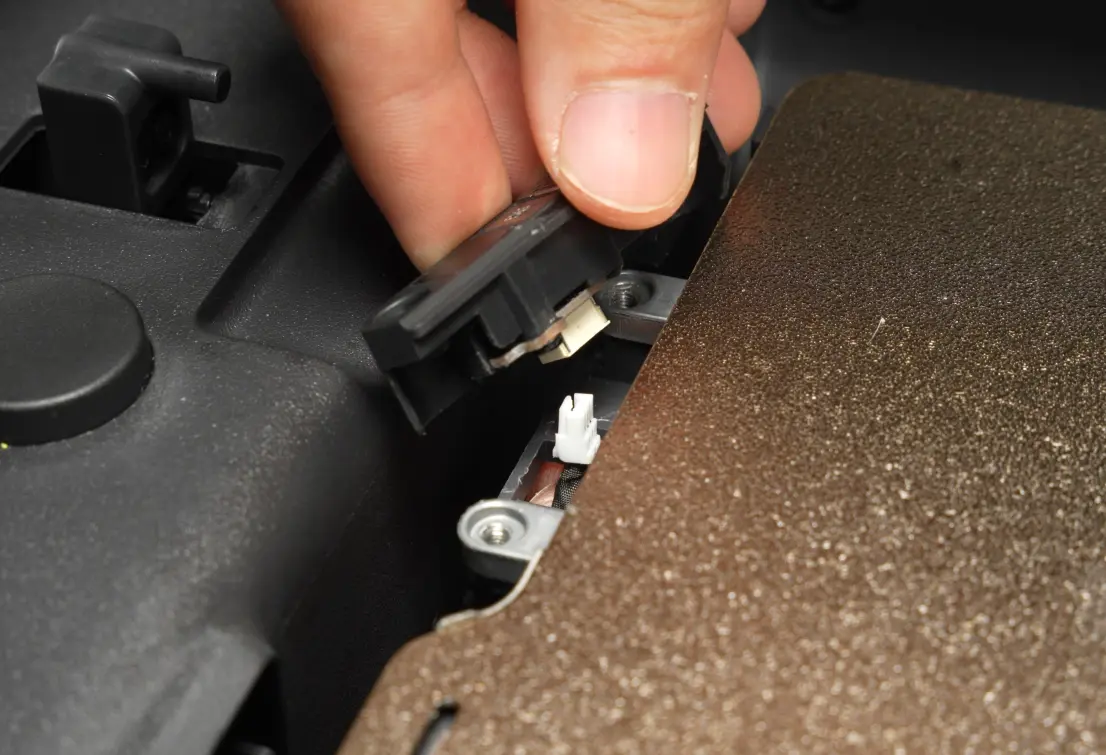

Tilslut kablet til dyse-offset-kalibreringssensoren.

Monter de to skruer på dyse-offset-kalibreringssensoren.

Afmonter dyseaftørringspladen

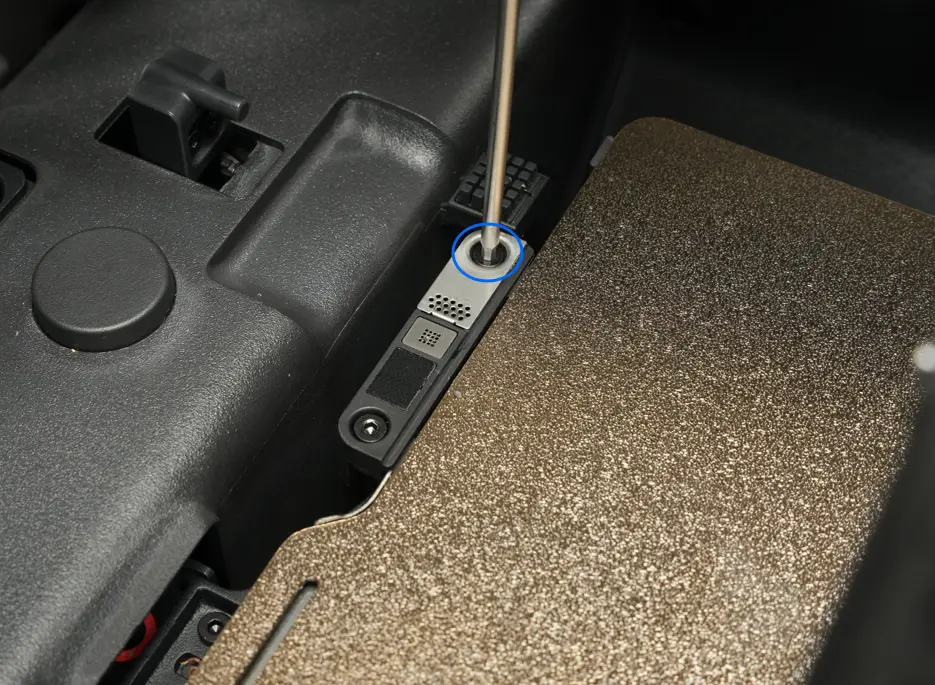

Fjern den enkelte skrue på højre side af dyse-offset-kalibreringssensoren, og fjern derefter forsigtigt dyseaftørringspladen.

Monter dyseaftørringspladen

Monter dyseaftørringspladen på højre side af dyse-offset-kalibreringssensoren, og fastgør den med den enkelte skrue.

Bekræft, at det er lykkedes

✅ Tilslut strømmen og tænd printeren. Start et print; hvis der ikke opstår fejl, er monteringen lykkedes.
