Fejlfinding ved strømfejl på printerens kredsløbskort
Hvornår bruges denne guide?
Efter tilslutning af strømkablet og tænding af strømmen lyser strømindikatoren, men printerens skærm får ikke strøm. Samtidig er en eller flere indikatorer på kredsløbskortet defekte.
Nogle af videoerne i denne guide indlæses muligvis ikke korrekt i en mobilbrowser. Det anbefales at bruge en desktop/PC-browser til at tilgå dette indhold.
Normal tilstand: TH-kortets indikatorlys er konstant rødt
https://public-cdn.bblmw.com/wiki/video/X1-TH.mp4
Normal tilstand: MC-kortet blinker rødt én gang hvert 5. sekund
https://public-cdn.bblmw.com/wiki/video/X1-MC.mp4
Normal tilstand: AP-kortet har 2 indikatorlys - ét er konstant rødt, og det andet blinker rødt én gang pr. sekund
https://public-cdn.bblmw.com/wiki/video/X1-AP.mp4

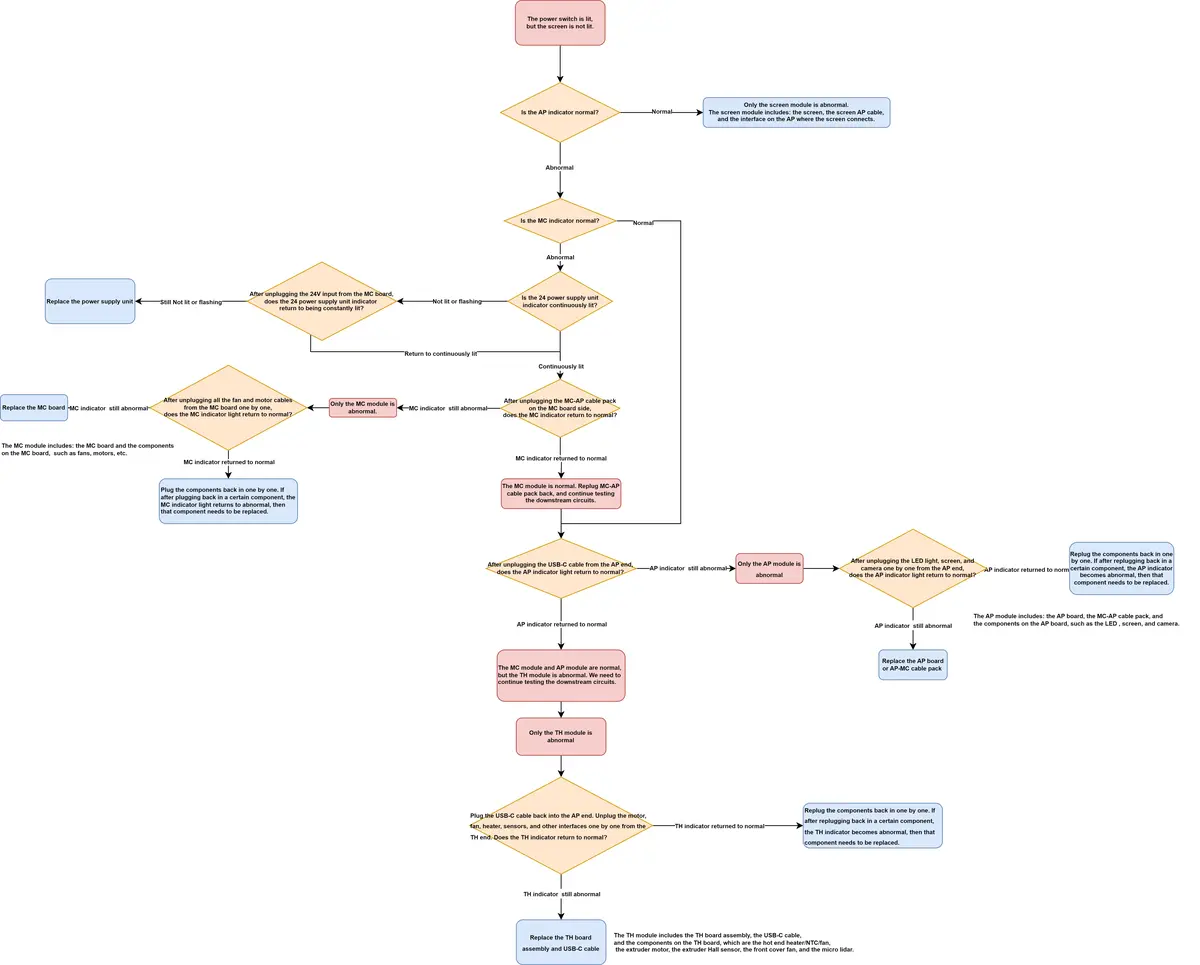

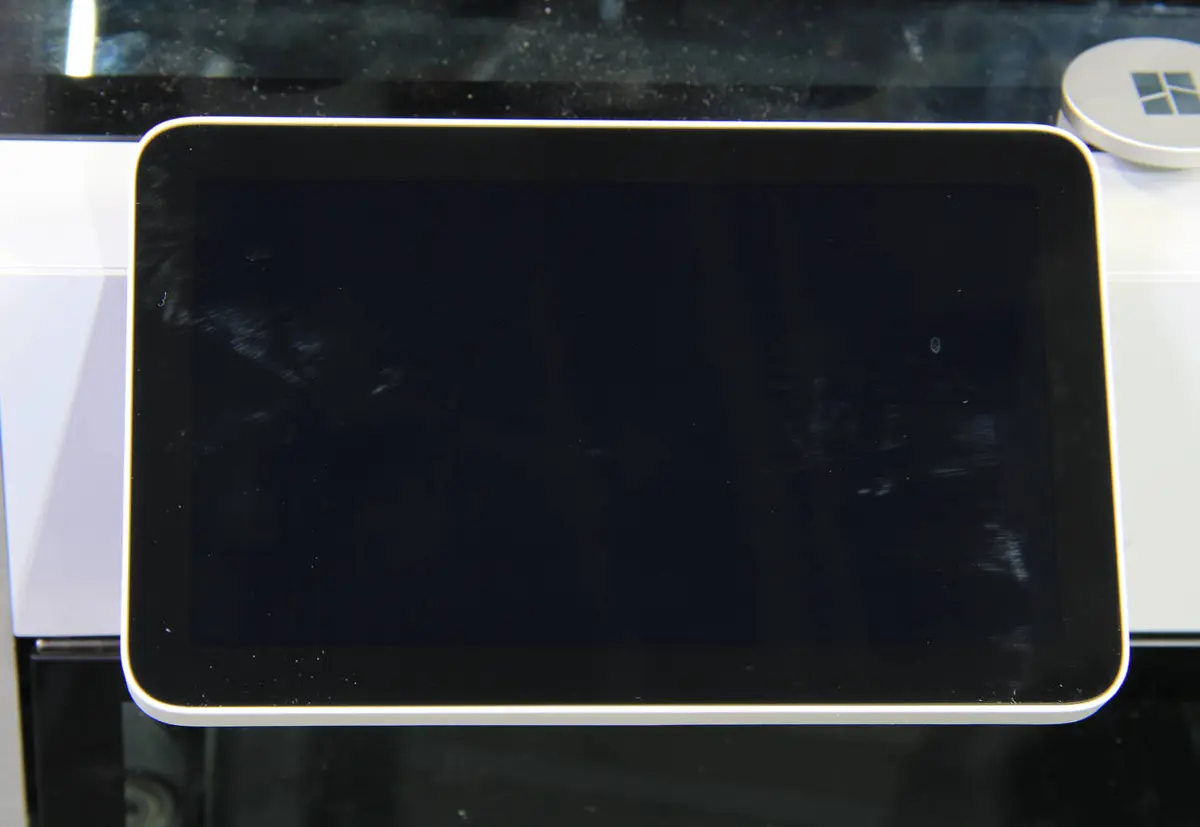

Skel mellem generel strømfejl og sort skærm begrænset til skærm og AP-modul
Hvis skærmen ikke lyser, men MC- og TH-indikatorerne er normale, er fejlen sandsynligvis begrænset til selve skærmen, AP-modulet eller MC-AP-kabelpakken og ikke et generelt kredsløbsproblem på hele maskinen. I det tilfælde kan du springe til wiki-siden for at vejlede fejlfindingsprocessen.
Fejlfinding ved sort og flimrende LCD-skærm og AP-kort
Nødvendigt værktøj og materialer
- H1.5 unbrakonøgle
- H2.0 unbrakonøgle
- Pincet
Sikkerhedsadvarsel
VIGTIGT!
Det er afgørende at slukke for printeren, inden du udfører ethvert vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og værktøjshovedkabler. At udføre opgaver med printeren tændt kan resultere i kortslutning, hvilket fører til elektronisk skade og sikkerhedsrisici.
Under vedligeholdelse eller fejlfinding kan det være nødvendigt at demontere dele. Dette eksponerer ledninger og elektriske komponenter, som kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Dette kan resultere i skade på printerens elektronik og yderligere problemer.
Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, inden du udfører vedligeholdelse. Dette forhindrer kortslutninger eller skade på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Har du spørgsmål eller bekymringer vedrørende denne guide, kan du åbne en ny sag på vores supportside, og vi vil gøre vores bedste for at svare hurtigt og yde den hjælp, du har brug for.
Mulige årsager til strømfejl
1. Defekt MicroSD-kort
Et defekt MicroSD-kort forårsager fejl på AP-kortet, slukket indikatorlys og sort skærm.
2. Unormal output fra 24V-strømforsyningsenheden:
Indgangsspændingen til disse styrekort er 24V, leveret af strømforsyningsenheden. Hvis 24V-strømforsyningsenheden har unormalt output, vil det forårsage unormal indgangsspænding til styrekortet, hvilket medfører, at indikatorlysene ikke kan lyse.
Installationsvejledning til strømforsyningsenhed
3. 24V-strømforsyningsenheden fungerer normalt, men på grund af et af kredsløbskortene, f.eks. TH-kortet, MC-kortet, AP-kortet, eller en komponent på kredsløbskortet som en blæser, varmer eller motor, oplever en 24V kortslutning, har det ført til en 24V kortslutning i hele printerens kredsløb.
24V-forsyningen i maskinen er forbundet i serie. Hvis der er en kortslutning i et af hoved- eller forgreningskredsløbene, kan det potentielt forårsage en kortslutning i hele maskinens 24V-system.
Fejlfindingsguide
Princippet bag dette er, at hvis indikatorlysene på det resterende kredsløb vender tilbage til normal efter frakobling af et bestemt stik, indikerer det, at modulet tilsluttet det pågældende stik er årsagen til fejlen. I det tilfælde kræves yderligere fejlfinding eller udskiftning af det specifikke modul.
Bemærk: Du skal slukke printeren inden hver til- og frakobling. Efter til- eller frakobling af komponenterne kan du tænde printeren og observere kredsløbsstatus.

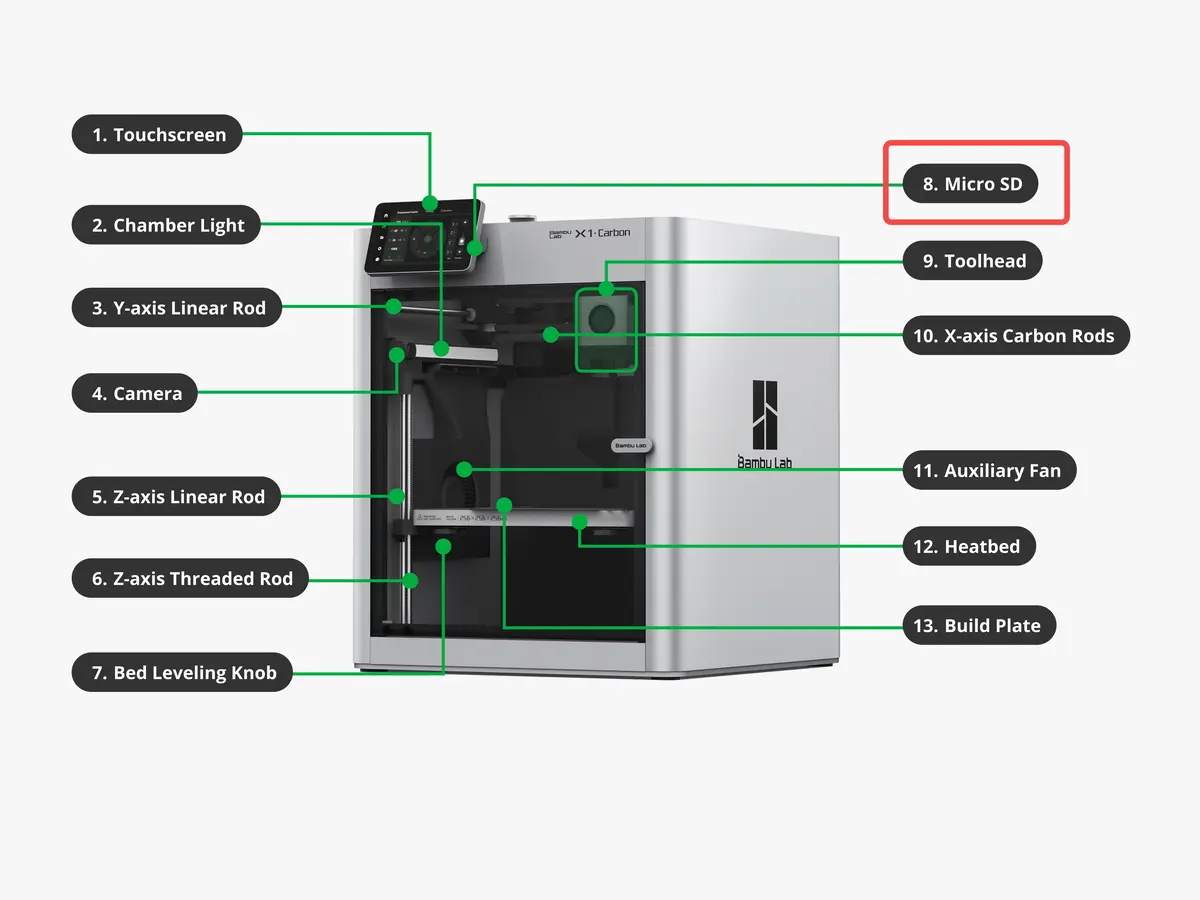

1. Fejlfind MicroSD-kortet
Forholdsregler: Sørg for at slukke printerens strøm, inden du gør følgende
Inden fejlfinding af MicroSD-kortet skal du sikre, at både kortet og strømforsyningen er korrekt strømforsynet.
- Sluk printeren og fjern forsigtigt MicroSD-kortet fra printeren.
- Genstart printeren og observer, om skærmen lyser normalt. Hvis skærmen lyser normalt efter fjernelse af MicroSD-kortet, skal du genindsætte MicroSD-kortet i printeren med strømmen slukket og tænde den igen for at verificere, at den tidligere sorte skærm ikke skyldtes et defekt MicroSD-kort.
2. Fejlfind unormalt output fra 24V-strømforsyningsenheden

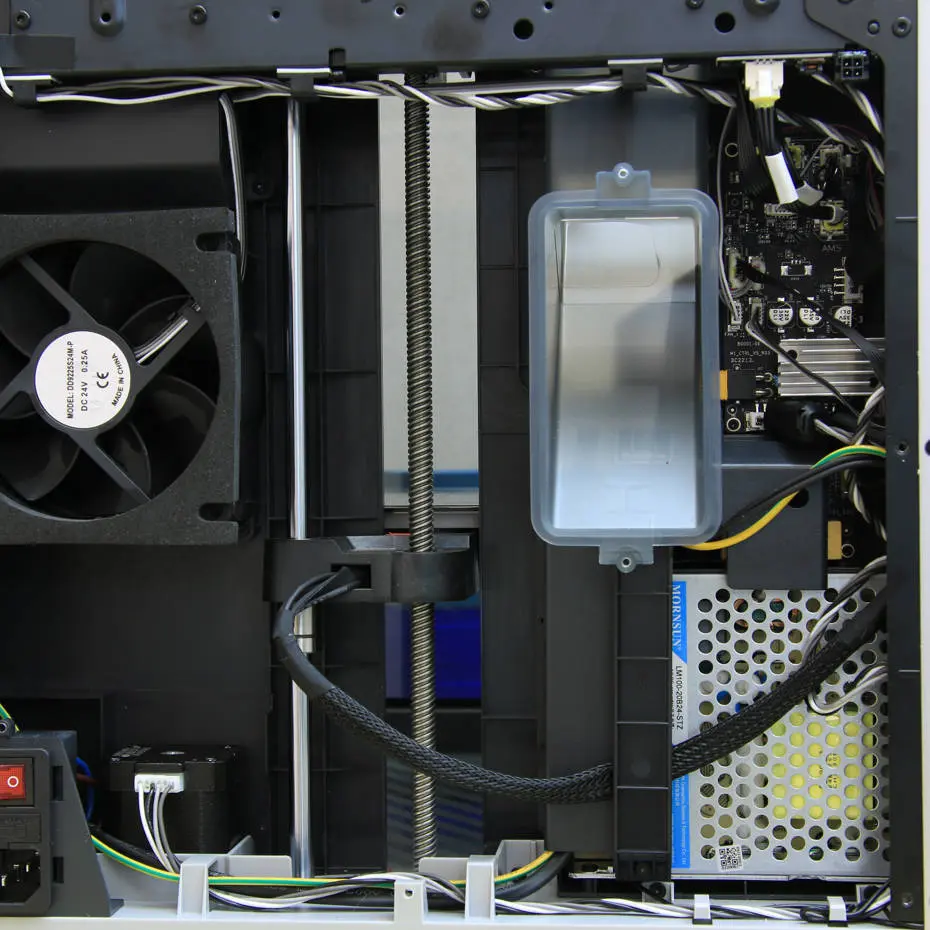

Trin 1 - Sluk for strømkontakten og afbryd strømmen. Fjern bagpanelet.
Fjern det bageste metalpanel ved at følge indholdet i Bagpanelet.
Trin 2 - Fjern overskydende rendejern (valgfrit).
Det anbefales kraftigt at følge denne guide til at fjerne det overskydende rendejern for at skabe mere plads til arbejdet.

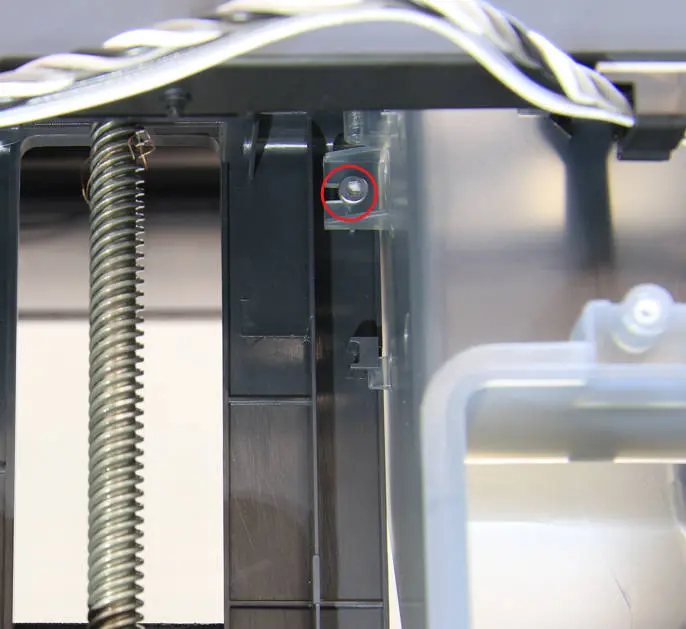

Løsn skruerne på hver side af det overskydende rendejern. Når det er gjort, tages rendejernet ud. Nogle printere har tre skruer til at fastgøre rendejernet, mens andre kun har to - se din specifikke situation.
Bemærk: I nogle versioner er varmebordskablerne fastgjort til bunden af rendejernet med en spænde - brug ikke for meget kraft, når du tager rendejernet af.

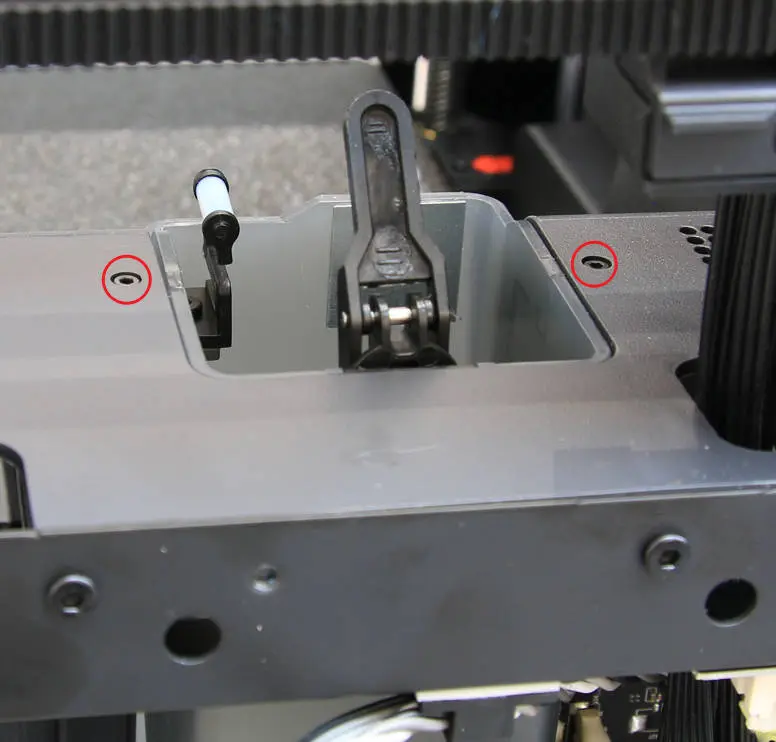

To skruer:

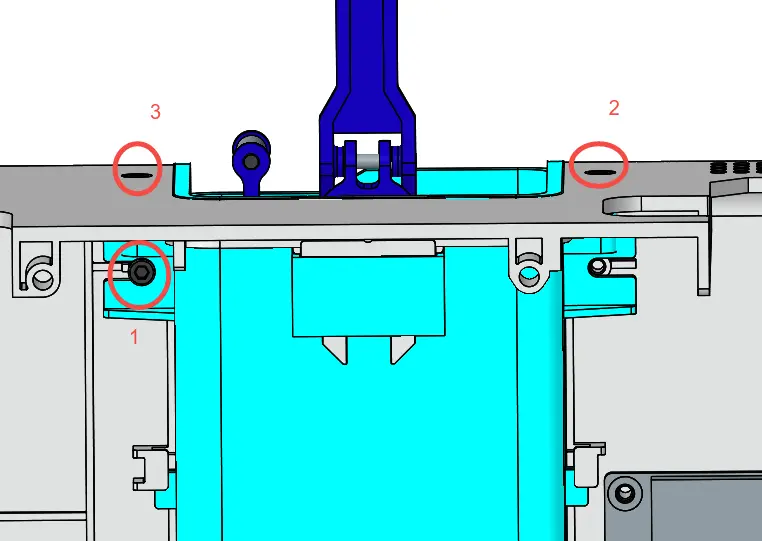

Tre skruer:

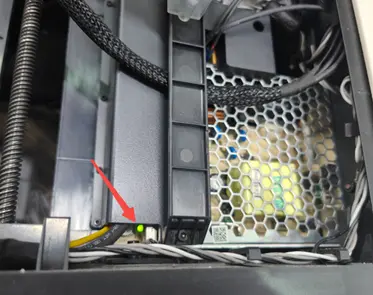

Trin 3: Tilslut strømmen, tænd for strømkontakten, og observer om det grønne indikatorlys på 24V-strømforsyningsenheden lyser konstant (ikke tændt eller blinkende indikerer en fejl).
Installationsvejledning til strømforsyningsenhed
Hvis det grønne indikatorlys lyser konstant, fungerer strømforsyningsenheden normalt, og du kan springe trin 4 over og begynde fra trin 5 i anden del.

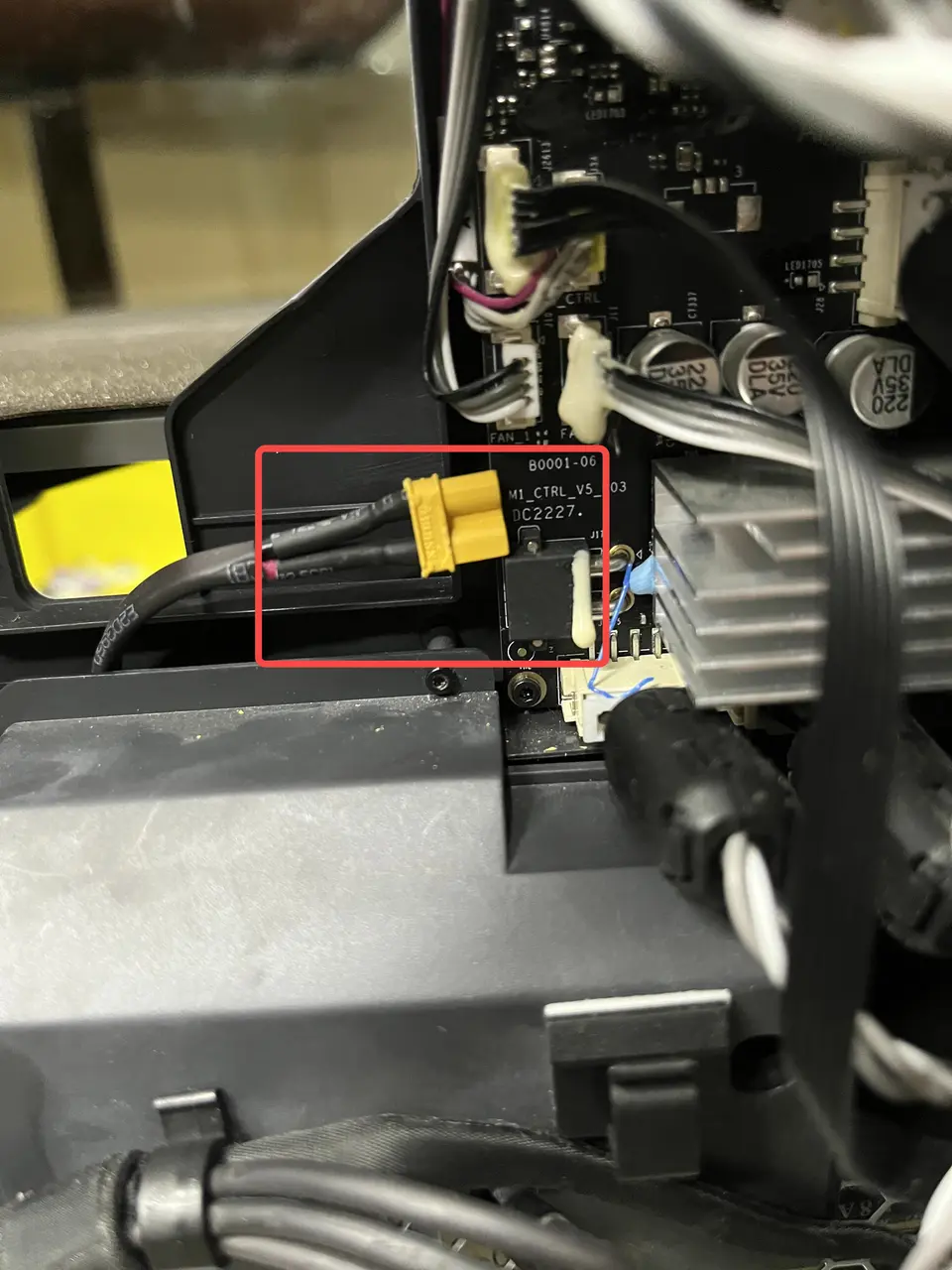

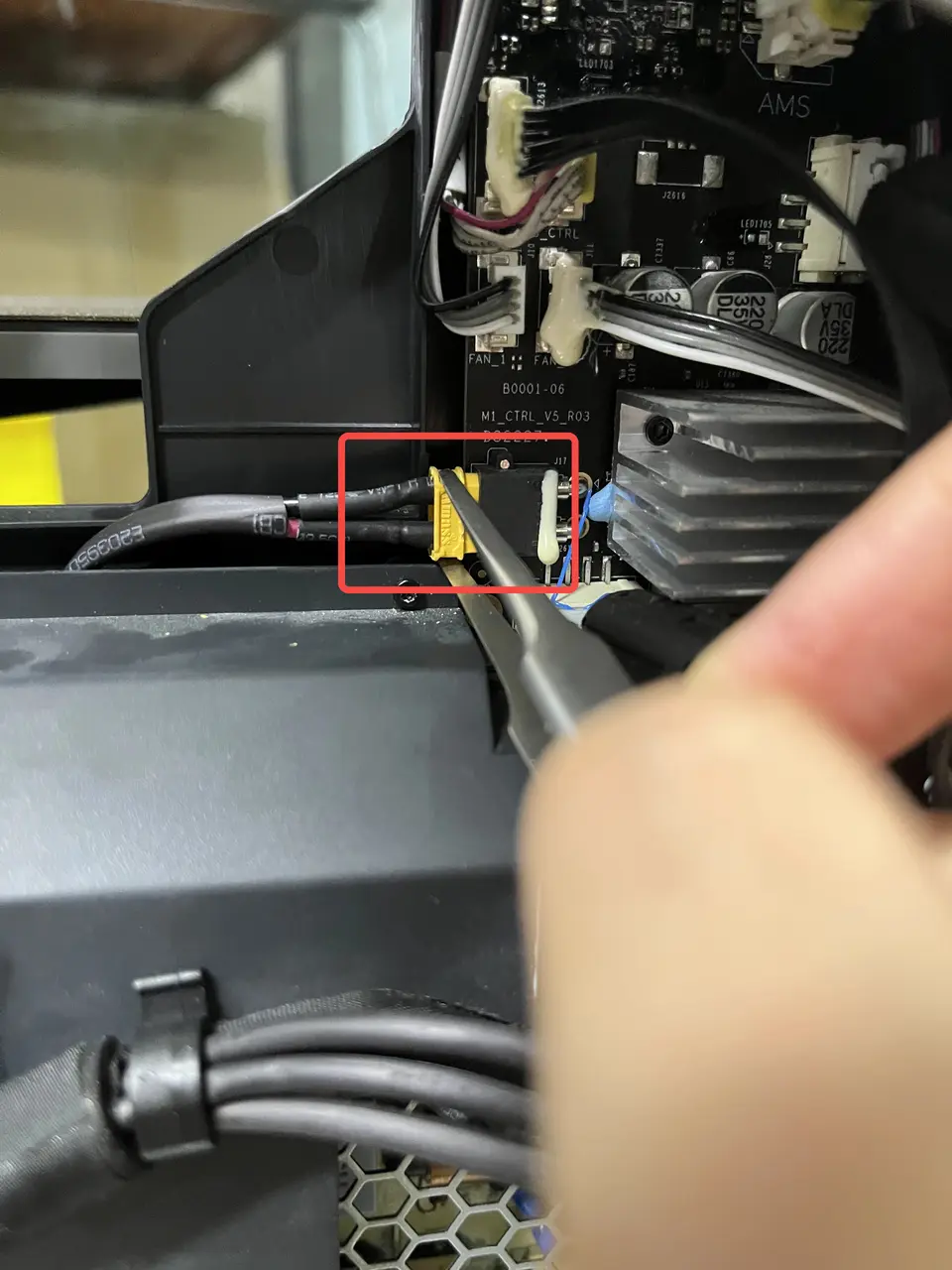

Trin 4 - Hvis det grønne indikatorlys ikke lyser eller blinker, skal du slukke printeren igen. Brug derefter forsigtigt en pincet til at frakoble 24V-indgangsstikket på MC-kortet. Genstart printeren og tjek status på indikatorlyset på 24V-strømforsyningsenheden igen.
Antag, at det grønne indikatorlys forbliver slukket eller blinker, selv efter frakobling af 24V-indgangsstikket fra MC-kortet. I det tilfælde tyder det på, at strømforsyningsenheden selv er defekt og skal udskiftes. Dette skyldes, at du ved at afbryde 24V-indgangen til hovedkortet har isoleret hovedkortet og downstream-kredsløbene fra strømforsyningen. Derfor stammer fejlen højst sandsynligt fra selve strømforsyningen.
Hvis indikatorlyset på strømforsyningsenheden derimod lyser konstant efter frakobling af stikket og tænding af strømkontakten, er strømforsyningsenheden ikke defekt. Fortsæt med de følgende trin for yderligere fejlfinding.
3. Fejlfind det unormale kredsløb på styrekortet og identificer den defekte komponent ved systematisk til- og frakobling af forskellige dele.
Hvis strømmodulet bekræftes at fungere normalt, må problemet ligge hos et af kredsløbskortene (sandsynligvis TH-, MC- eller AP-kortet) eller en komponent på disse kort (mindre sandsynligt blæsere, varmere eller motorer), der har en 24V kortslutning, som får hele systemet til at kortslutte. Derfor er vi nødt til at fortsætte undersøgelsen.
Trin 5: Sluk printeren, tilslut 24V-strømstikket til MC-kortet igen som nævnt i trin 4. Frakobl derefter AP-MC-kablet (kommunikation og strøm, nr. 9 og 10) fra MC-kortet som vist på billedet. Tænd printeren igen og tjek status på MC-indikatorlysene.
Installationsvejledning til MC-kort

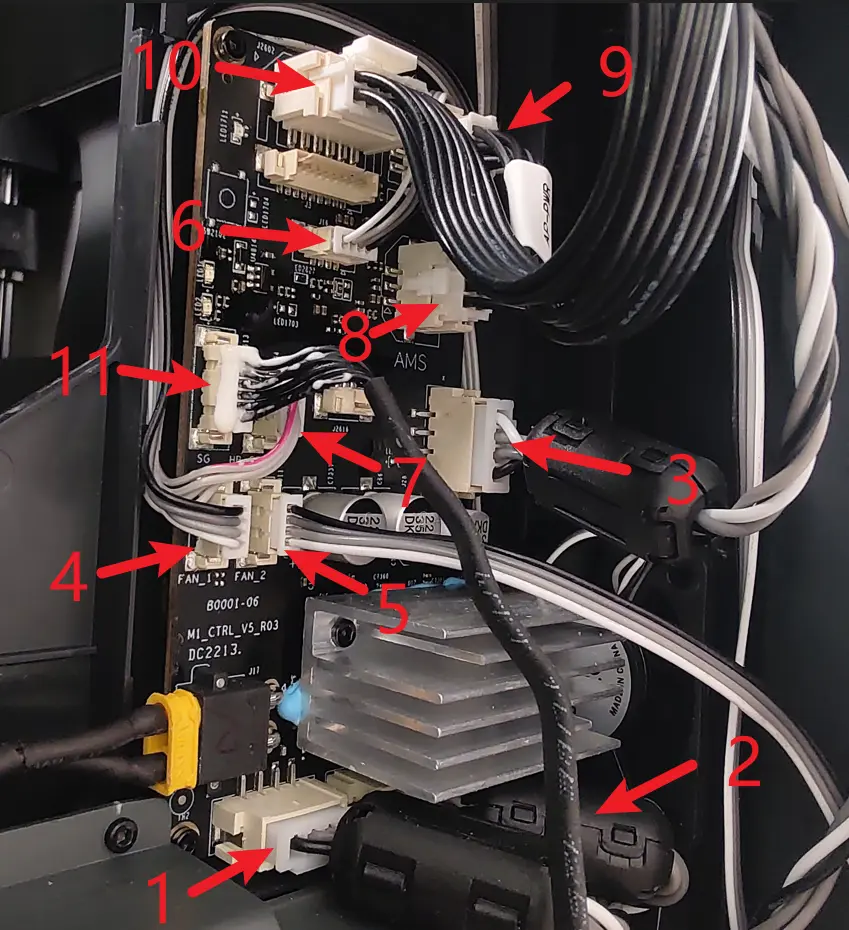

| Nr. | Tilsluttet objekt | Nr. | Tilsluttet objekt | Nr. | Tilsluttet objekt |
|---|---|---|---|---|---|
| 1 | Motor Z | 5 | Hjælpe-delkøleblæser | 9 | AP-hovedkort (strømkabel) |
| 2 | Den højre motor (set fra bagsiden) | 6 | MC-kortblæser | 10 | AP-hovedkort (kommunikationskabel) |
| 3 | Den venstre motor (set fra bagsiden) | 7 | Forbindelseskabel fra MC-kort til AC-kort | 11 | Varmebord (kommunikationskabel) |
| 4 | Kammertemperaturregulatorblæser | 8 | AMS-interfacekort |
Frakobling af MC-AP-kabelpakken kan isolere indvirkningen fra AP- og TH-modulerne på MC-kortet. Dette kan hjælpe os med at fastslå, om MC-modulet selv fungerer korrekt.
Hvis indikatorlyset på MC-kortet stadig er unormalt efter frakobling af MC-AP-kabelpakken på MC-kortsiden, er MC-modulet defekt.
Tips: Antag at vi har indsnævret problemet til MC-modulet - den egentlige årsag kan være selve MC-kortet eller komponenterne på MC-kortet, f.eks. motor eller blæser. Statistisk set er problemet dog sandsynligvis selve MC-kortet. For at forenkle fejlfindingstrinene vil jeg inkludere isoleringsmetoden for MC-kortet og dets komponenter sidst i denne artikel (trin 8) i stedet for at fortsætte med at udvide på dette trin.
Hvis indikatoren på MC-kortet vender tilbage til normal efter frakobling af MC-AP-kabelpakken på MC-kortsiden, fungerer MC-modulet korrekt, og problemet kan ligge i downstream-kredsløbet, f.eks. AP-modulet og TH-modulet. Fortsæt derefter fra trin 6.
Trin 6: Sluk for printerens strøm, tilslut MC-AP-kablet på MC-kortsiden igen, og frakobl derefter USB-C-porten på AP-kortet for at fastslå, om AP-modulet er unormalt.

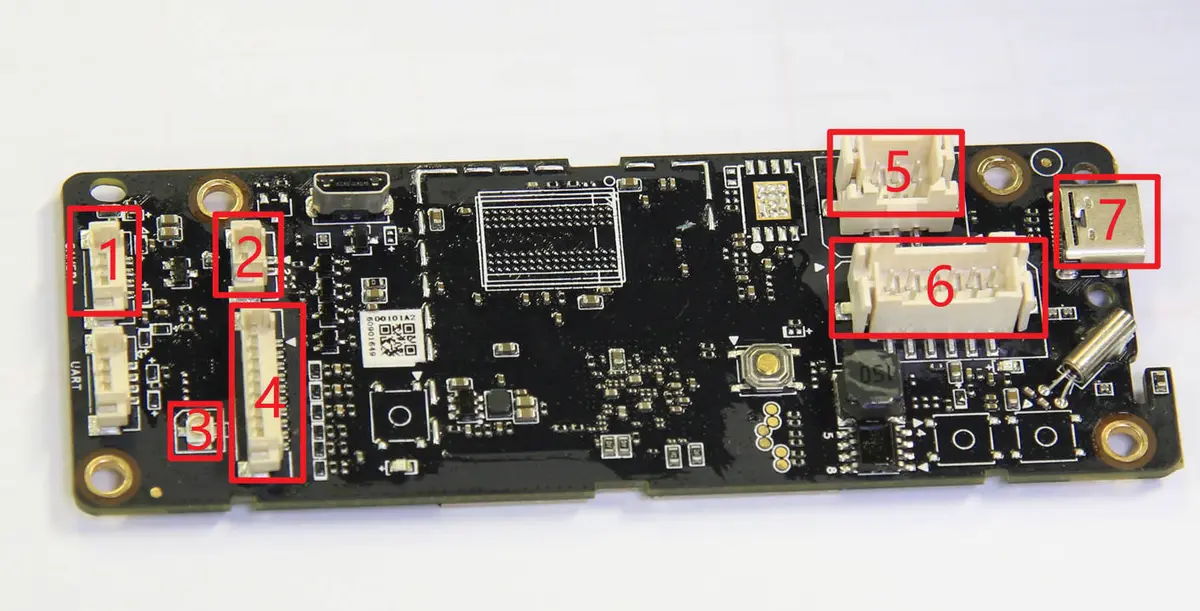

| Nr. | Tilsluttet objekt | Nr. | Tilsluttet objekt | Nr. | Tilsluttet objekt |
| 1 | Kammerkamera | 4 | Knap-PCBA | 7 | USB-C-kabel til værktøjshoved |
| 2 | Kammer-LED | 5 | MC-kort (strøm) | ||
| 3 | WiFi-antenne | 6 | MC-kort (kommunikation) |
Udskiftning af AP-kort / Application Board
Antag at vi via fejlfindingen i trin 5 har udelukket muligheden for en MC-modulfejl. Vi er nu nødt til at undersøge muligheden for en fejl i AP-modulet og TH-modulet.
Frakobling af USB-C (#7) på AP-siden kan isolere TH-modulets indflydelse på AP'en, hvilket kan hjælpe os med at fastslå, om AP-modulet selv er normalt.
Hvis indikatoren på AP-kortet stadig er unormal efter frakobling af USB-C (#7) på AP-kortet, er problemet kun i AP-modulet, dvs. AP-kortet, MC-AP-kablet eller komponenterne på AP'en, der forårsager en kortslutning, og du skal fortsætte fejlfindingen i henhold til trin 6.
Hvis indikatoren på AP-kortet vender tilbage til normal efter frakobling af USB-C (#7) på AP-kortet, er problemet kun i TH-modulet, dvs. TH-kortet, USB-C-kablet eller komponenterne på TH-kortet, f.eks. varmeren, køleblæseren eller motoren, der forårsager en kortslutning. Fortsæt derefter fejlfindingen i henhold til trin 7.
Hvis problemet er lokaliseret til AP-modulet, skal du først frakoble kammer-LED, kamera, WiFi-antenne og knapkort (#1, #2, #3, #4) på AP-kortet, og observere om AP-kortets indikatorlys vender tilbage til normalt.
Hvis AP-indikatorlyset stadig er unormalt, skal AP-kortet eller MC-AP-kabelpakken udskiftes.
Hvis AP-indikatorlyset vender tilbage til normalt, skal du med strømmen slukket forsigtigt tilslutte disse stik (#1, #2, #3, #4) ét ad gangen på AP-kortet. Hvis tilslutning af en bestemt del får AP-indikatorlyset til at blive unormalt, skal den pågældende del udskiftes.
Trin 7: Hvis problemet efter trin 6 er lokaliseret til TH-modulet, dvs. TH-kortsamlingen, USB-C-kablet eller delene på TH-kortet, f.eks. varmeren, køleblæseren eller motoren, skal vi fortsætte med til- og frakobling for at isolere den specifikke defekte komponent.

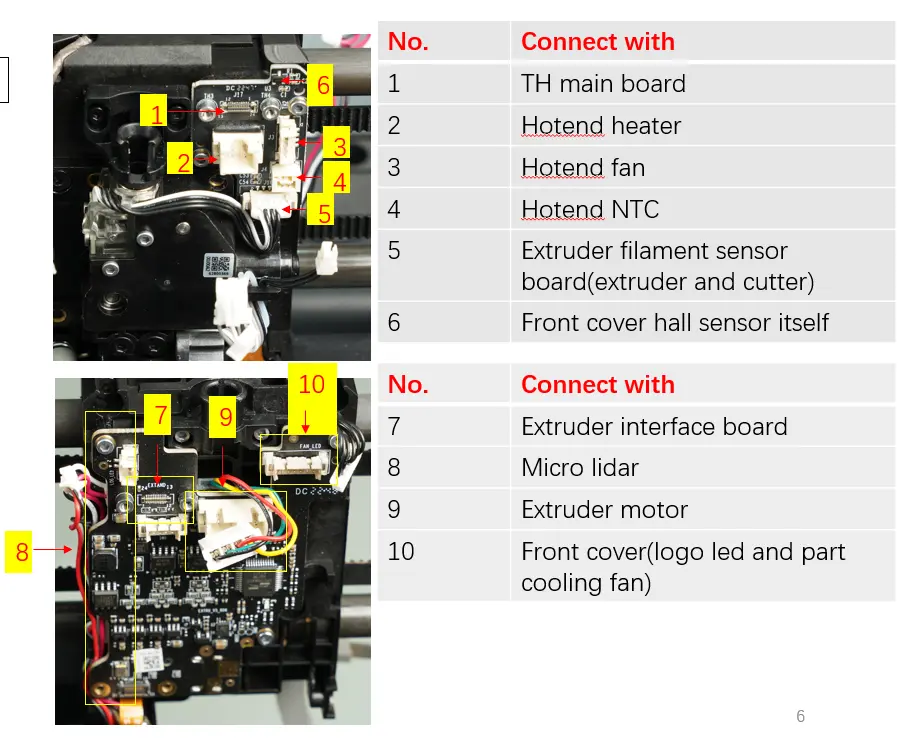

Installationsvejledning til værktøjshovedkortsamling (V8)
Installationsvejledning til Toolhead_boards_(V9)

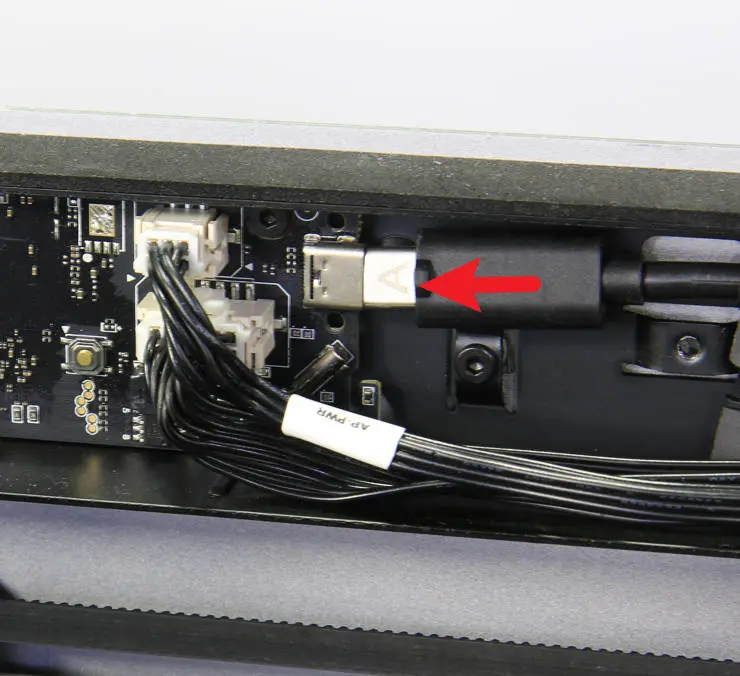

Hvis indikatorlysene på TH-kortet stadig er unormale efter frakobling af stik nr. 2, 3, 4, 5, 8, 9 og 10 (mens USB-C-porten, nr. 1 og 7 forbliver tilsluttet), skal TH-kortsamlingen og USB-C-kablet udskiftes.
Det skal understreges igen, at når en af enderne på USB-C-kablet er frakoblet, vil indikatorlysene på TH-kortet ikke lyse, da TH-modulet kræver strøm via USB-C-forbindelsen.
Hvis indikatorlysene på TH-kortet vender tilbage til normalt efter frakobling af stik nr. 2, 3, 4, 5, 8, 9 og 10 (mens USB-C-porten, nr. 1 og 7 forbliver tilsluttet), fungerer TH-komponenterne og USB-C-kablet korrekt.
Det betyder, at problemet kan ligge hos en eller flere af delene i stik nr. 2, 3, 4, 5, 8, 9 og 10. I det tilfælde skal du med strømmen slukket tilslutte disse stik (#2, #3, #4, #5, #6, #8, #9, #10) ét ad gangen for at finde den specifikke komponent, der forårsager kortslutningen. Hvis TH-indikatoren bliver unormal efter tilslutning af en bestemt en, skal den pågældende komponent udskiftes.
Trin 8: Som nævnt tidligere, hvis problemet er isoleret til MC-modulet, vil udskiftning af MC-kortet højst sandsynligt løse problemet. Ønsker du at være 100% sikker, kan du fortsætte med at undersøge hver 24V-komponent på MC-kortet én ad gangen, f.eks. stik til motorer, blæsere og AMS-interfacekort.
Hvis indikatorlysene på MC-kortet stadig ikke lyser efter fjernelse af alle komponenter på MC-kortet (inkl. nr. 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11), kan vi med rimelig sikkerhed konkludere, at selve MC-kortet er defekt.
| Nr. | Tilsluttet objekt | Nr. | Tilsluttet objekt | Nr. | Tilsluttet objekt |
|---|---|---|---|---|---|
| 1 | Motor Z | 5 | Hjælpe-delkøleblæser | 9 | AP-hovedkort (strømkabel) |
| 2 | Den højre motor (set fra bagsiden) | 6 | MC-kortblæser | 10 | AP-hovedkort (kommunikationskabel) |
| 3 | Den venstre motor (set fra bagsiden) | 7 | Forbindelseskabel fra MC-kort til AC-kort | 11 | Varmebord (kommunikationskabel) |
| 4 | Kammertemperaturregulatorblæser | 8 | AMS-interfacekort |
Installationsvejledning til MC-kort
Hvis indikatoren på MC-kortet derimod vender tilbage til normalt efter frakobling af alle komponenter på MC-kortet (inkl. nr. 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11), betyder det, at en komponent på MC-kortet kan forårsage kortslutningen.
I det tilfælde skal du forsigtigt tilslutte disse stik på MC-kortet (inkl. nr. 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11) ét ad gangen med strømmen slukket for at identificere den specifikke komponent, der forårsager kortslutningen. Hvis MC-indikatoren bliver unormal efter tilslutning af en bestemt en, skal den pågældende komponent udskiftes.
I dette trin skal du lægge særlig vægt på motorerne, blæserne (hjælpeblæser, kammertemperaturjusteringsblæser og MC-kortblæser) og AMS-interfacekortet på MC-kortet. Disse enheder er drevet af 24V og er mere tilbøjelige til at forårsage kortslutninger i kredsløbet.
