Fejlfinding: sort og flimrende LCD-skærm samt AP-kort

Symptom:

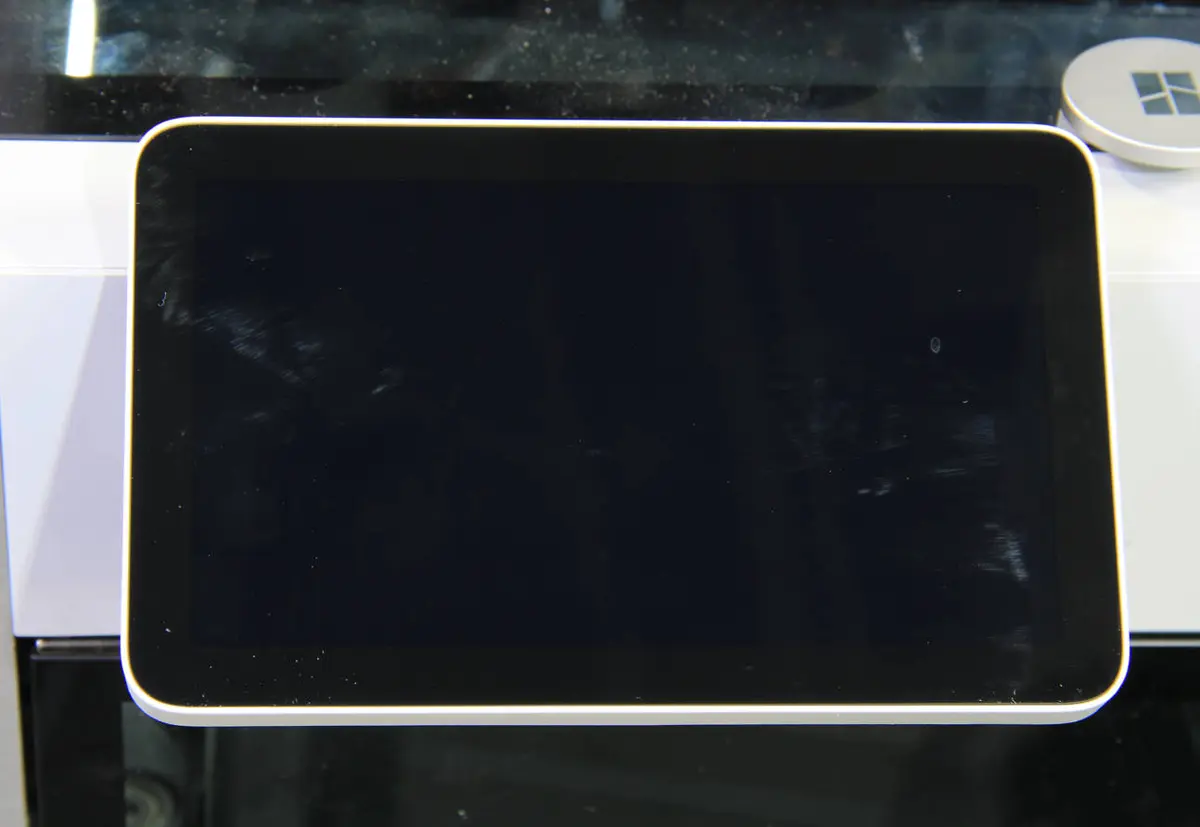

1. Tænd printeren - LCD-displayet er sort, og LCD-baggrundslyset er ikke tændt.

Bemærk: Billedet viser skærmen på en X1-serieprinter.

2. Tænd printeren - LCD-displayet er sort, men LCD-baggrundslyset er tændt.

Bemærk: Billedet viser skærmen på en P1-serieprinter.

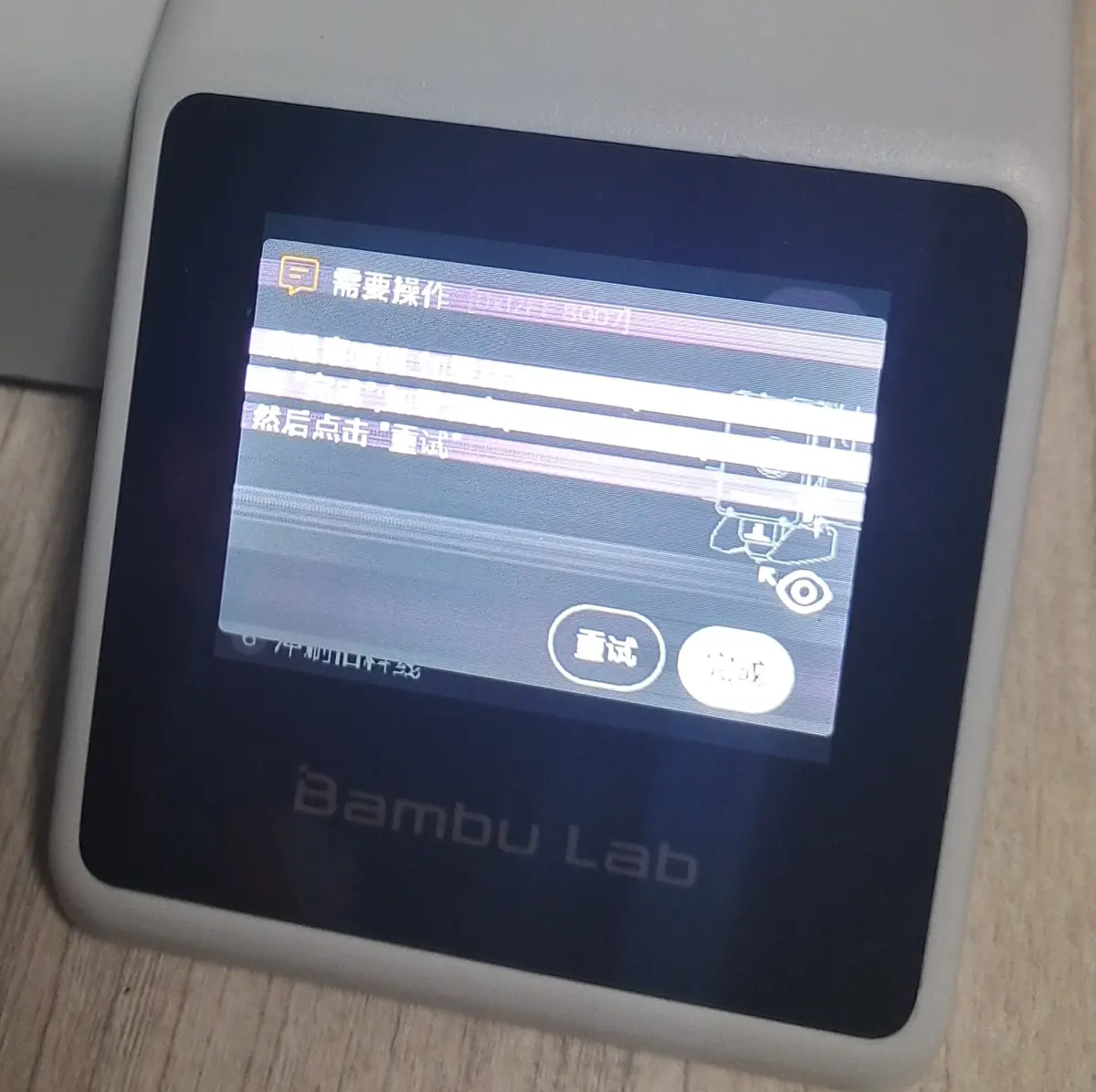

3. Tænd printeren - displayet flimrer, eller der vises vandrette striber.

Bemærk: Billedet viser skærmen på en A1 mini-printer.

Årsager og løsninger

Sort skærm uden baggrundslys:

1. AP-kortets strømforsyning er unormal - AP-kortets strømkabel skal kontrolleres.

2. AP-kortet er beskadiget - AP-kortet skal udskiftes.

3. Kammerlys-kablet er kortsluttet, hvilket forhindrer AP-kortet i at starte korrekt.

4. LCD-skærmen er ikke tilsluttet korrekt - du skal genindsætte LCD-skærmen.

5. FPC-stikket på AP-kortet har dårlig kontakt - det skal genindsættes.

6. FPC-kablet, der forbinder LCD-skærmen og AP-kortet, er beskadiget - FPC-kablet skal udskiftes.

7. LCD-displayet er beskadiget og skal udskiftes.

8. MicroSD-kortet er defekt og skal udskiftes.

Sort skærm med baggrundslys tændt, flimren eller striber:

1. LCD-skærmen er ikke tilsluttet korrekt - du skal genindsætte LCD-skærmen.

2. FPC-stikket på AP-kortet har dårlig kontakt - det skal genindsættes.

3. FPC-kablet, der forbinder LCD-skærmen og AP-kortet, er beskadiget - FPC-kablet skal udskiftes.

4. LCD-displayet er beskadiget og skal udskiftes.

Sikkerhedsadvarsler og maskinens tilstand inden du begynder

Ved demontering og samling skal du sikre dig, at printeren er SLUKKET.

Nødvendigt værktøj

• H2.0 unbrakonøgle
• Pincet
• Hårtørrer

Fejlfinding

1. Fejlfind MicroSD-kortet

Inden du fortsætter med nedenstående trin, skal du sikre dig, at printerens strøm er slukket.

Inden du fejlfinder MicroSD-kortet, skal du sikre dig, at både kortet og strømforsyningen er korrekt forsynet med strøm.

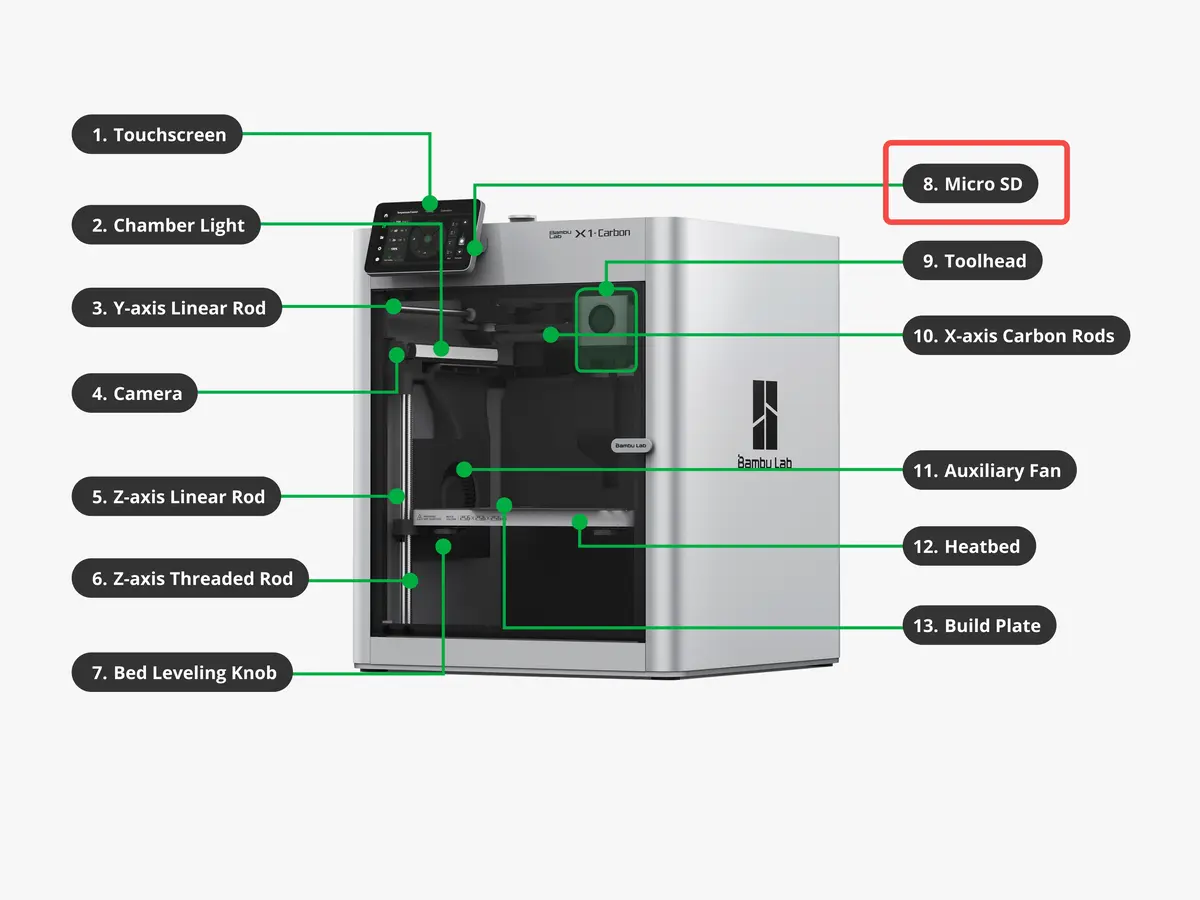

1. Sluk printeren og fjern forsigtigt MicroSD-kortet fra printeren.
2. Genstart printeren og observér, om displayet lyser korrekt op. Hvis displayet lyser normalt op, efter MicroSD-kortet er fjernet, skal du genindsætte MicroSD-kortet i printeren mens strømmen er slukket og tænde for strømmen igen for at verificere, at det tidligere sorte skærmsproblem ikke skyldtes et defekt MicroSD-kort.

2. Kontroller AP-kortets status og vælg losning i henhold til status

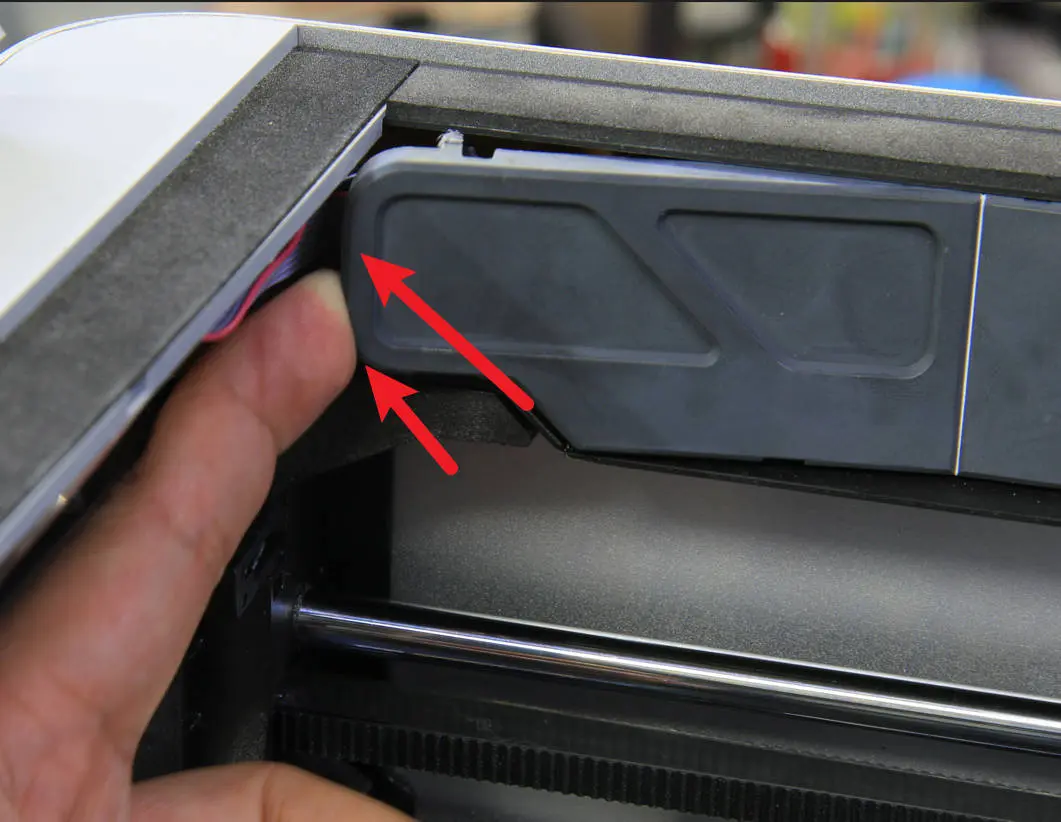

Hold printeren tændt, åbn AP-kortdækslet og bekræft AP-kortets status ud fra de 2 indikatorlys på AP-kortet.

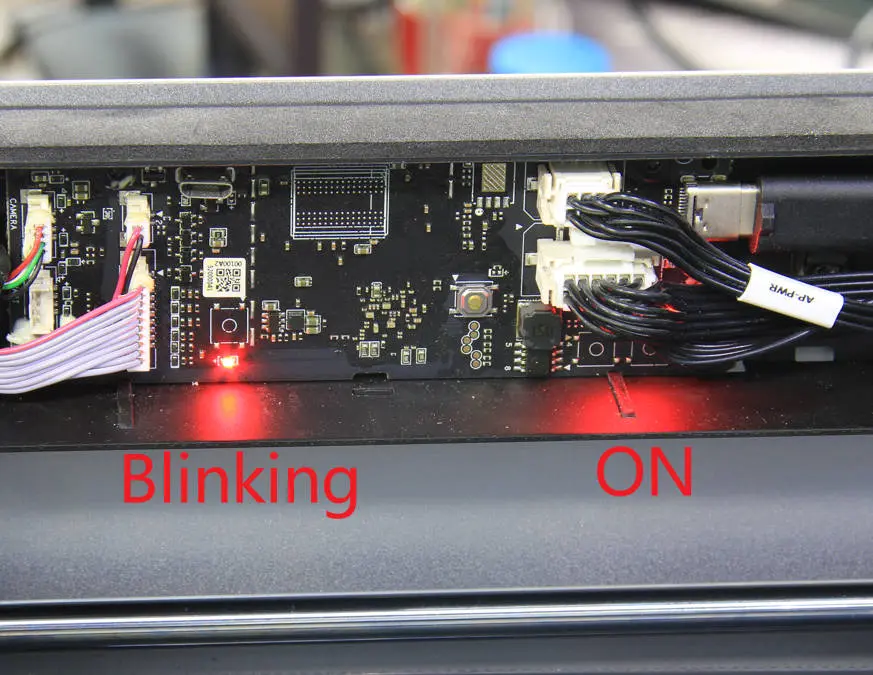

Scenario 1: AP-kortet fungerer normalt

Strømindikatoren (konstant lys) og statusindikatoren (blinker) på AP-kortet er i normal tilstand.

Løsning: AP-kortet er uden fejl - du skal fortsat kontrollere LCD-skærmen og FPC-kablet.

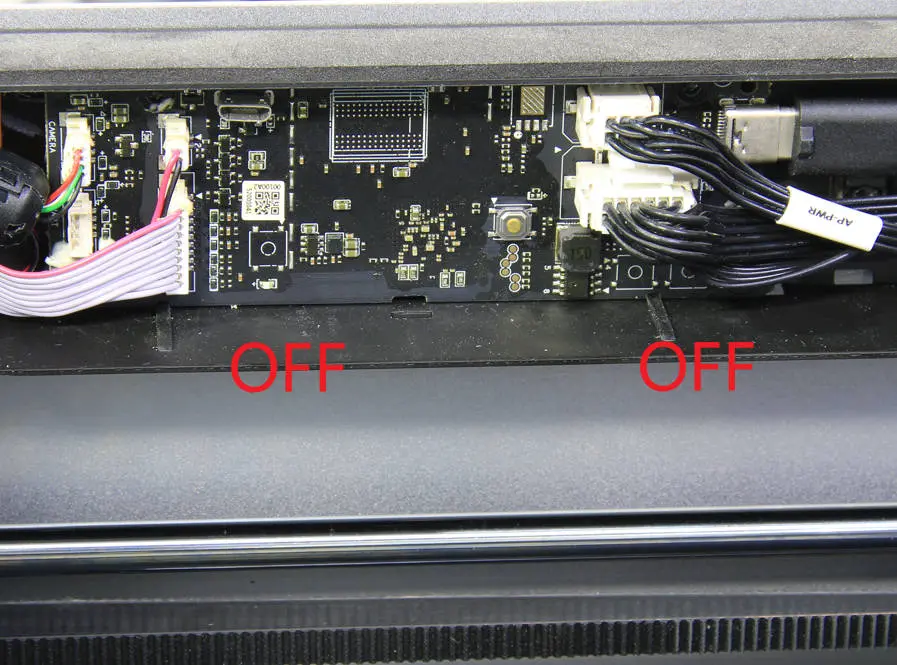

Scenario 2: AP-kortet er ikke strømforsynet normalt

Både strømindikatoren og statusindikatoren på AP-kortet er slukket.

Løsning: Kontroller AP-kortets strømkabel

Trin:

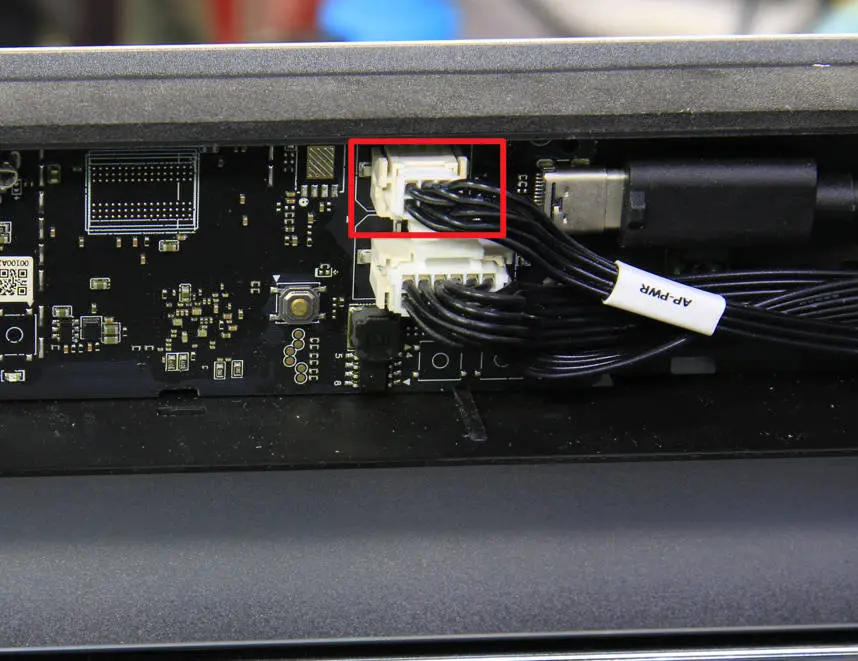

1. Sluk printeren, frakobl AP-kortets strømkabel og genindsæt det korrekt, og tænd derefter printeren og kontroller indikatorlysenes status. Hvis de ikke vender tilbage til normal, fortsætter du med at kontrollere strømkablets forbindelse på MC-kortet.

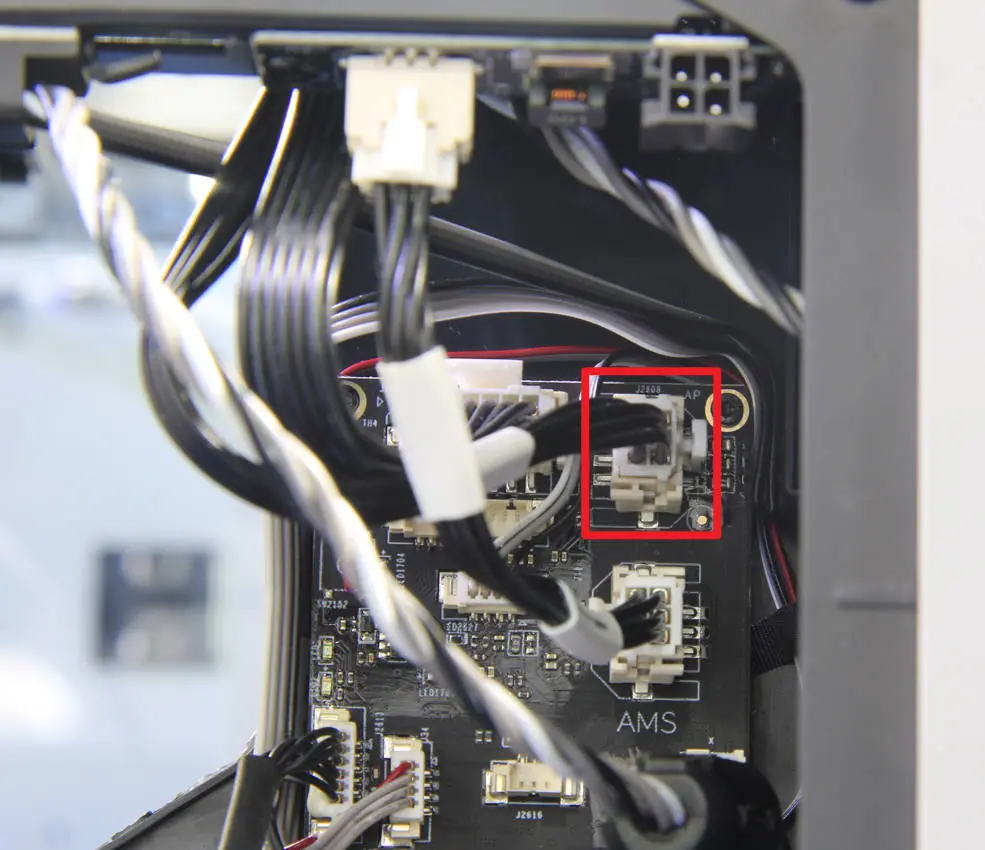

2. Frakobl strømmen til printeren, fjern bagdækslet, frakobl AP-kortets strømkabel på MC-kortet og genindsæt det korrekt, tænd derefter printeren og kontroller AP-kortets indikatorlys igen. Hvis de ikke vender tilbage til normal, skal du kontakte serviceteamet for yderligere vejledning.

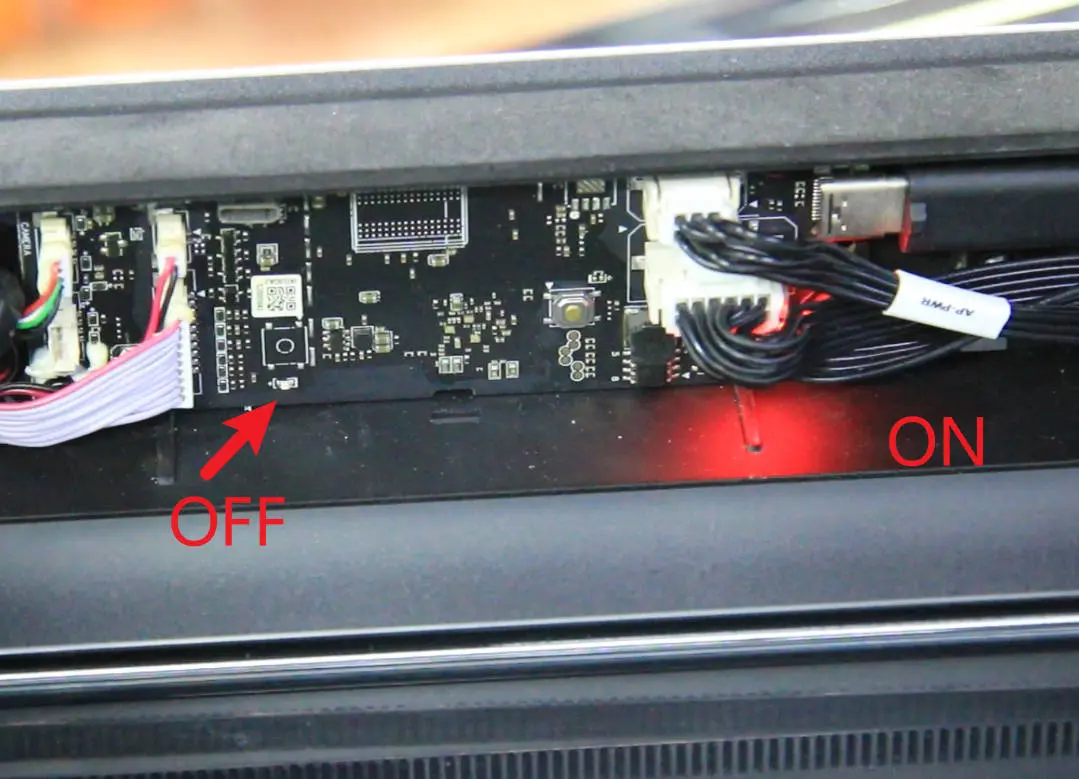

Scenario 3: AP-kortet er strømforsynet normalt, men statussen er unormal

Strømindikatoren (konstant lys) på AP-kortet er normal, men statusindikatoren er slukket.

Løsning:

1. Kammerlys-kablet er kortsluttet - frakobl LED-kablet og genstart printeren. Hvis AP-kortet kan starte normalt, betyder det, at LED-lys-kablet er kortsluttet, og kammer-LED'en skal udskiftes.

2. AP-kortet er defekt. Hvis genstart ikke løser problemet, skal AP-kortet udskiftes.

Trin:

1. Klik på Udskiftning af kammer-LED for at se den specifikke procedure for udskiftning af kammer-LED.

2. Klik på Udskiftning af AP-kortet for at se den specifikke procedure for udskiftning af AP-kortet.

3. Geninstaller LCD-displayet (kontroller samtidig FPC-kablets udseende)

Når det er bekræftet, at AP-kortet fungerer normalt, kan du forsøge at genindsætte LCD-skærmen.

Klik på Udskiftning af LCD-højopløsningsskærmen for at forstå demontering og montering af LCD-skærmen, og tænd derefter printeren for at bekræfte, om problemet er løst. Hvis ikke, gå da til næste trin for at kontrollere FPC-stikkets status på AP-kortet.

Forholdsregler:

1. Sluk printeren inden du frakobler/tilslutter FPC-kablet.

2. Sørg for at ulåse displayet korrekt.

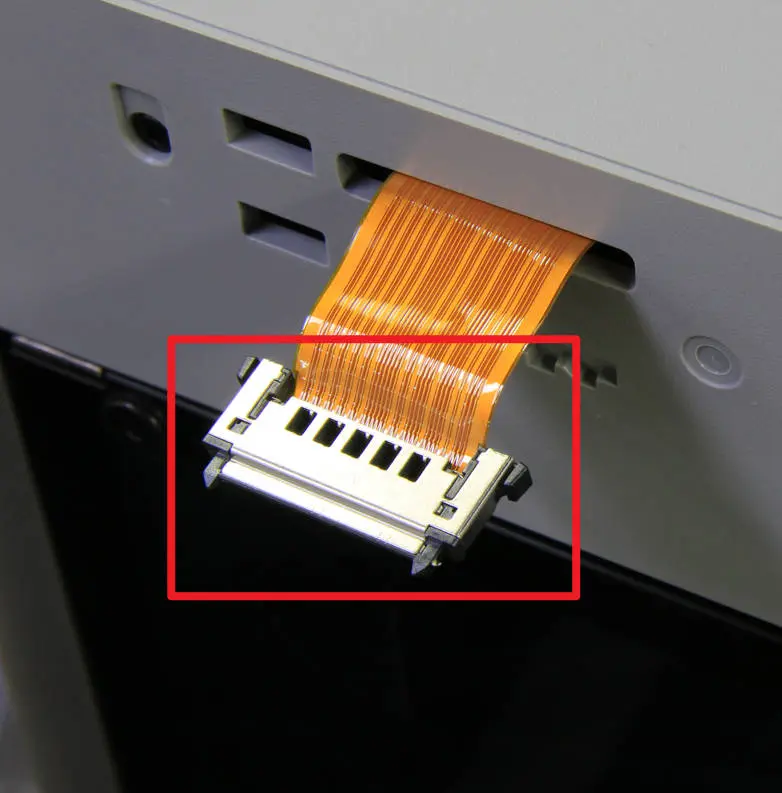

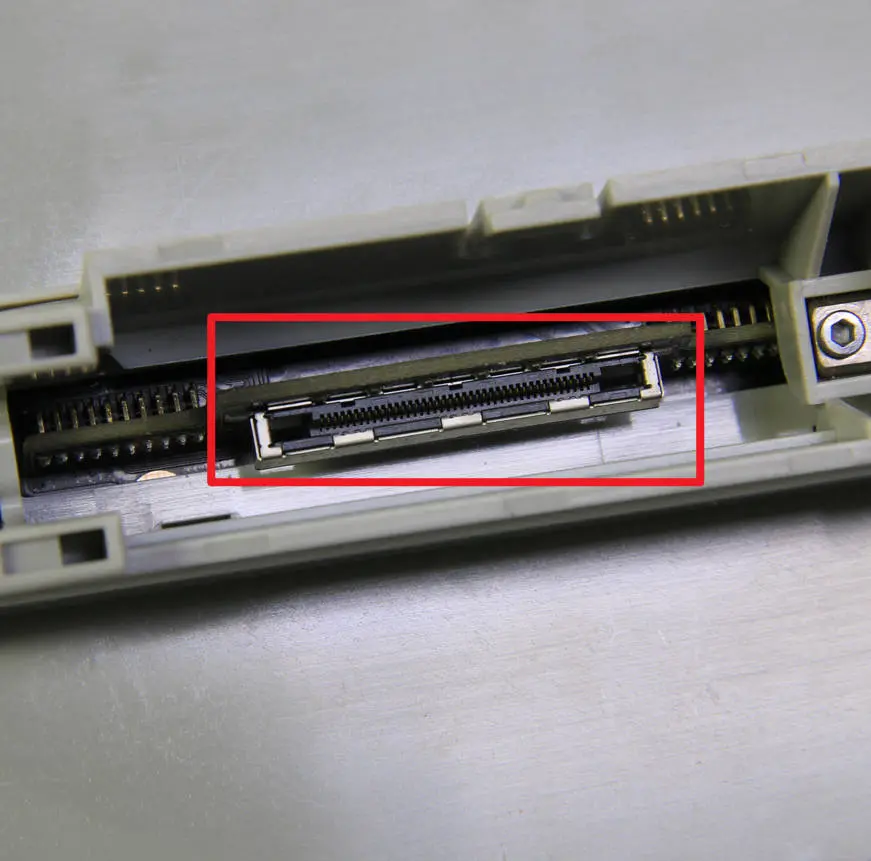

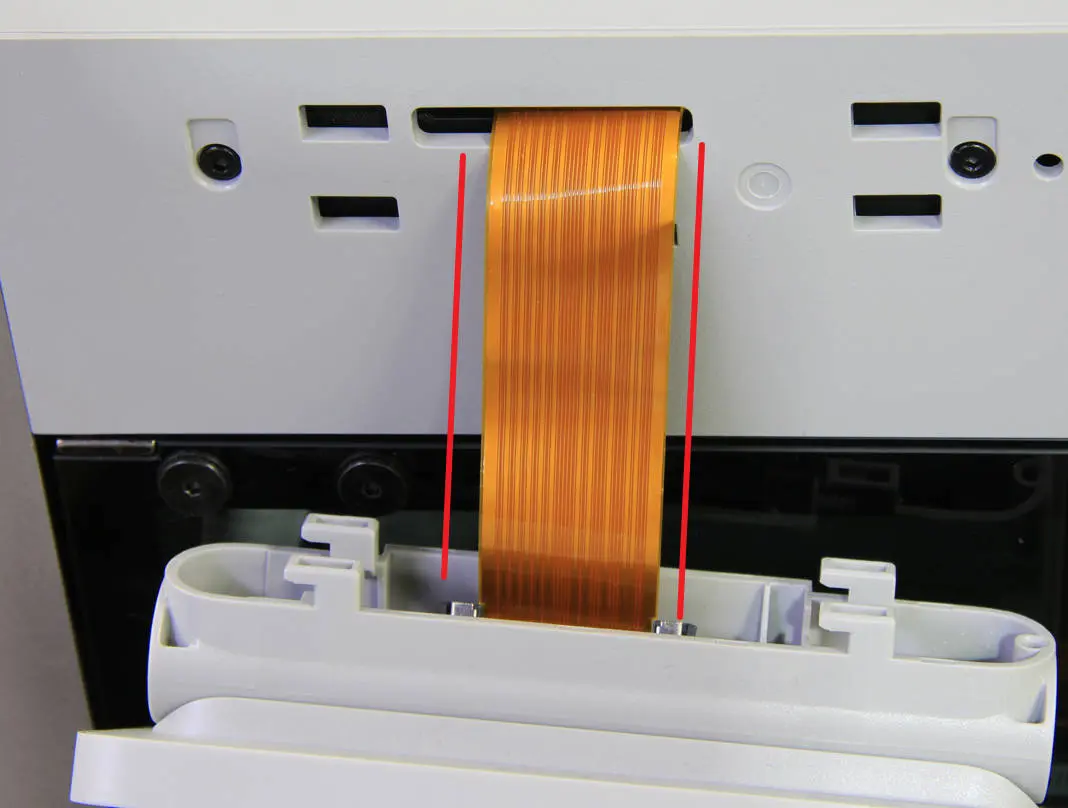

3. Inden geninstallation skal du kontrollere, om stikket og pinnene er unormale, og om FPC-kablet er beskadiget. Hvis kablet er beskadiget, skal du klikke på Udskiftning af FPC-kablet fra AP til LCD-display for at se udskiftningsproceduren for FPC-kablet.

4. Kontroller FPC-kabelstikkets status på AP-kortet

Hvis geninstallation af LCD-displayet ikke løser problemet, og der ikke er fundet unormal beskadigelse af FPC-kablet og stikket, skal du slukke for strømmen og se Udskiftning af AP-kortet for at kontrollere FPC-forbindelsens status på AP-kortet. Hvis den sidder løst eller skævt, skal du genindsætte den.

Bemærk: FPC-forbindelsen her er forstærket med UV-lim. Hvis du skal genindsætte FPC, skal du sørge for at bruge en hårtørrer til at opvarme UV-limen for at lette fjernelsen.

Efter genindsætning kan du tænde for printerens strøm uden at låse AP-kortets skruer for at kontrollere, om problemet er løst. Hvis det ikke kan løses, skal du kontakte serviceteamet for yderligere vejledning.

Andet: Demontering og montering af bagdækslet

Trin 1 - Fjern bagdækselets skruer

BEMÆRK: Denne procedure involverer mange skruer. Mærk dem og gruppér dem i separate sektioner for at undgå problemer.

Fjern de 10 skruer og 4 skruer fra bagdækslet som vist på billedet. Der er 2 typer skruer, så hold dem adskilt og husk, hvilke der hører til hvor.

Trin 2 - Fjern bagdækslet

Fjern bagdækslet ved først at frigøre beltespænderporten på venstre side og derefter højre side, så du undgår at sidde fast.

Trin 3 - Installer bagdækslet

Før PTFE-røret igennem rørholderne. Installer beltespænderporten på højre side først og derefter venstre side for at montere bagdækslet.

Trin 4 - Installer 10+4 skruerne

Installer de 10 + 4 skruer (se billedet).
