TH board-samling V8 - udskiftningsvejledning til X1

Hvad er TH board-samlingen?

TH board-samlingen er en enhed, der omfatter 2 printplader (ekstruder-board og interface-board) samt forbindelseskabler.
Kablerne er fastgjort til stikkene med silikonelim.

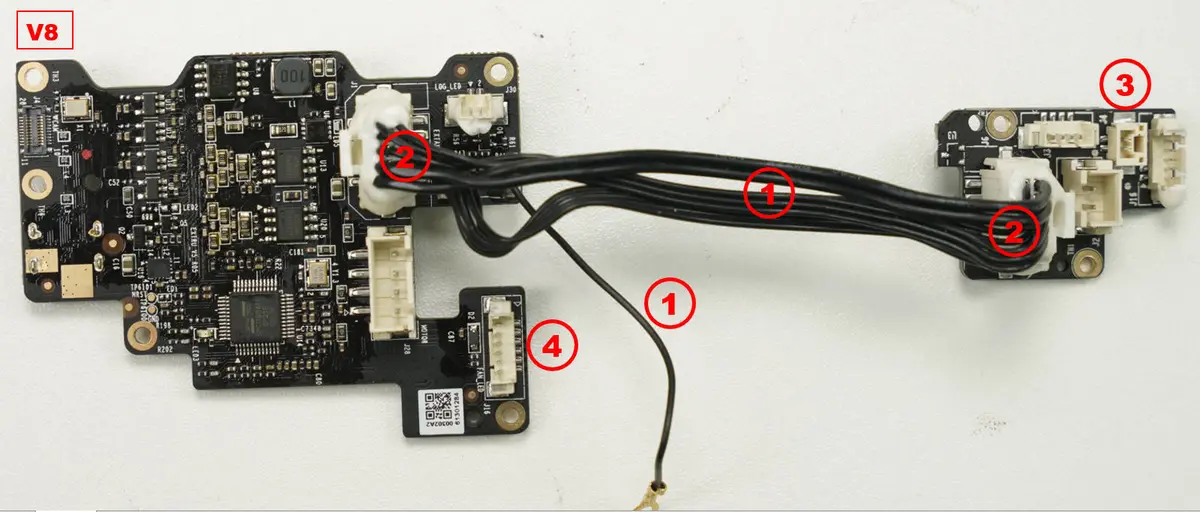

V8 (ældre version) - Dette board er erstattet af den nyere V9.

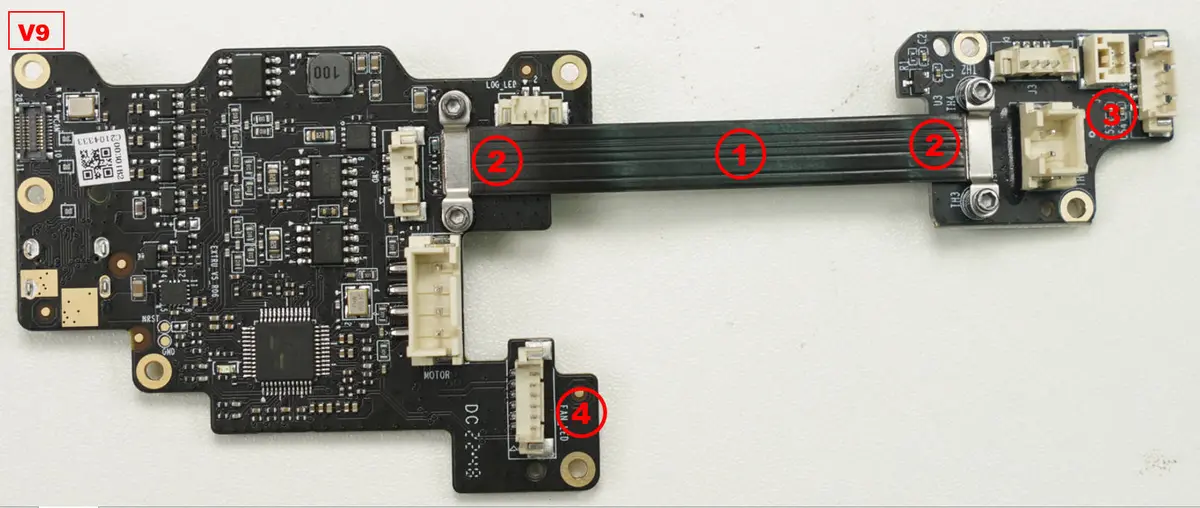

V9 (ny version) - Dette er det aktuelle TH board, der er monteret i X1C. Har du denne boardversion, kan du følge denne vejledning

Hvornår skal du bruge denne vejledning?

• Stik og komponenter er beskadigede
• Problemer konstateret via analyse af printerens LOG.

Nødvendigt værktøj og materialer

1. H1.5 + H2 Allen-nøgle
2. Bambu Lab TH board-samling
3. Silikonelim

Silikonelim til reference

Sikkerhedsadvarsel og maskinens tilstand inden start

Sluk for printeren inden ethvert vedligeholdelsesarbejde.

Instruktionsvideo

Bemærk: Brug en hårtørrer til at opvarme silikonelimen pa stikkene inden frakobling for at undga beskadigelse af stikkene.

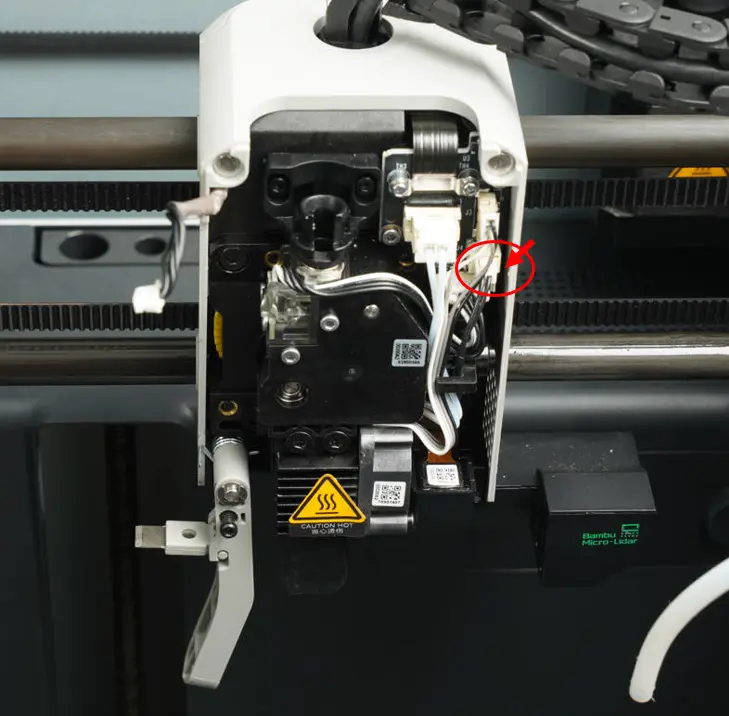

Termistorens stik har en klemme/las (anderledes end ventilator- og varmerstikket), som skal trykkes ind for at låse op - træk ikke i ledningerne/stikket, da det hele PCB-stikforbindelsen kan komme af.

Verifikation af gennemførelse og succes

• Tænd for printeren

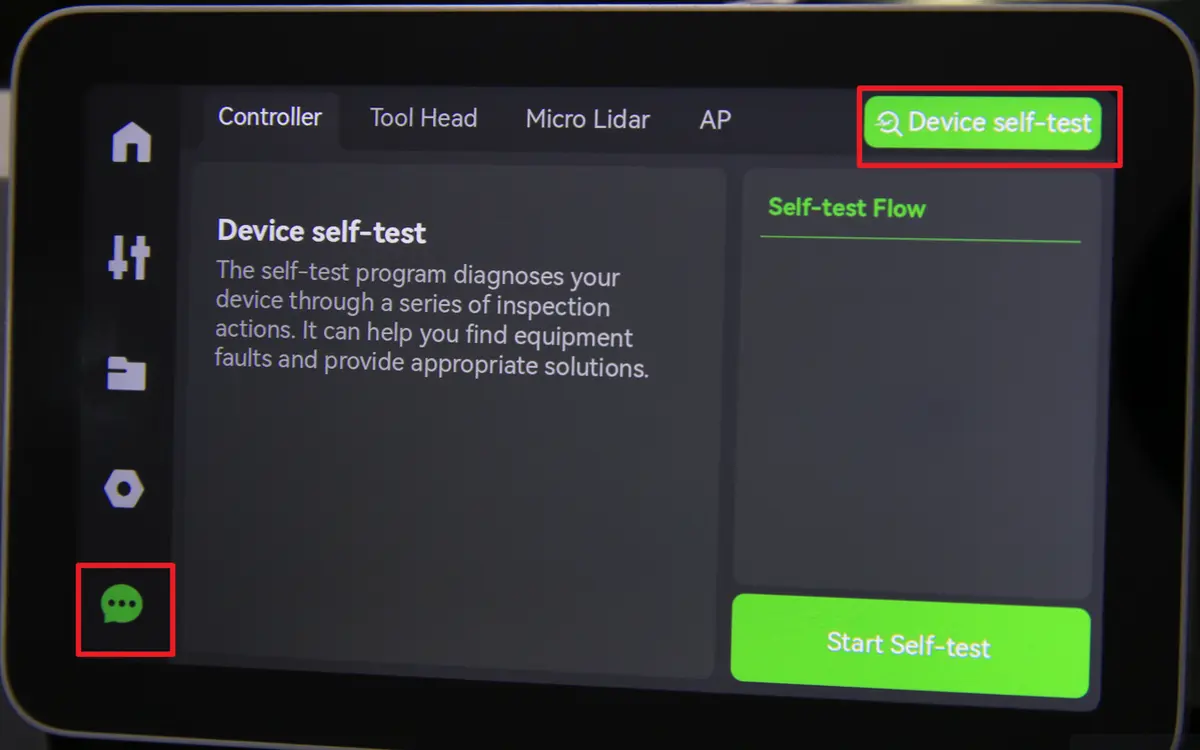

• Udfør en enheds-selvtest som vist herunder - forekommer der ingen fejl, er udskiftningen vellykket.

Støder du pa problemer, skal du gense dine trin og kontrollere alle forbindelser og forsøge igen. Vedvarer problemerne, kontaktes serviceteamet for yderligere hjælp.
