Spændehjul - Udskiftningsguide til P2S

Spændehjulet

Et spændehjul er et glat eller tandformet frithængende hjul monteret på et leje, der omdirigerer eller spænder timingremmen, som driver core-XY-bevægelsessystemet i P2S.
P2S anvender i alt 12 spændehjul, og placeringerne samt antal er som følger:

• Et spændehjul på henholdsvis forreste venstre og forreste højre
• To spændehjul på bagerste venstre og to på bagerste højre
• To XY-remspændere med hvert et spændehjul
• To spændehjul på venstre og to på højre Y-ruller

  Hver spændehjulspakke indeholder:

1. Et spændehjulshjul
2. En 4x16.5 spændehjulsaksel

Hvornår bruges denne guide

• Deformation eller slid på spændehjul

Nødvendige værktøjer og materialer

1. Nyt spændehjul
2. H2.0 umbrakonøgle

Instrukser til demontering

1. Inden udskiftning af spændehjulene i core-XY-systemet er det nødvendigt at løsne XY-spænderskruerne, så remmen er i en mere afslappet tilstand. XY-remmene skal spændes igen, når udskiftningen er gennemført.
2. Da demonteringen af spændehjulene på venstre og højre side af XY-systemet er identisk, viser denne guide højre side som eksempel. Fremgangsmåden på venstre side er den samme.
3. Spændehjulet på Y-akserullerne kan ikke udskiftes separat, kun sammen med X-akseenheden.

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid for printeren og tag strømkablet ud inden du udfører vedligeholdelsesarbejde. Undlader du dette, er der risiko for elektrisk stød, kortslutning og beskadigelse af printeren eller det omgivende udstyr.

Hvis en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerede handsker og passe på ikke at klemme, beskadige eller lægge tryk på udsatte ledninger, stik eller kredsløbskort. Dysen kan desuden være ekstremt varm, så rør den aldrig med bare hænder.

Hvis du har spørgsmål eller bekymringer vedrørende ovenstående eller trinene i denne guide, bedes du oprette en ny sag på vores supportside.

Udskiftning af det bagerste højre (eller venstre) spændehjul

Trin 1: Løsn spænderskruerne

Løsn de to par spænderskruer med en H2.0 sekskantsnøgle for at afspænde XY-remmen til de efterfølgende trin.

Da udskiftning af spændehjulene kræver, at remmene er afspændte, løsner vi spænderskruerne for at muliggøre dette.

Trin 2: Fjern spændehjulene

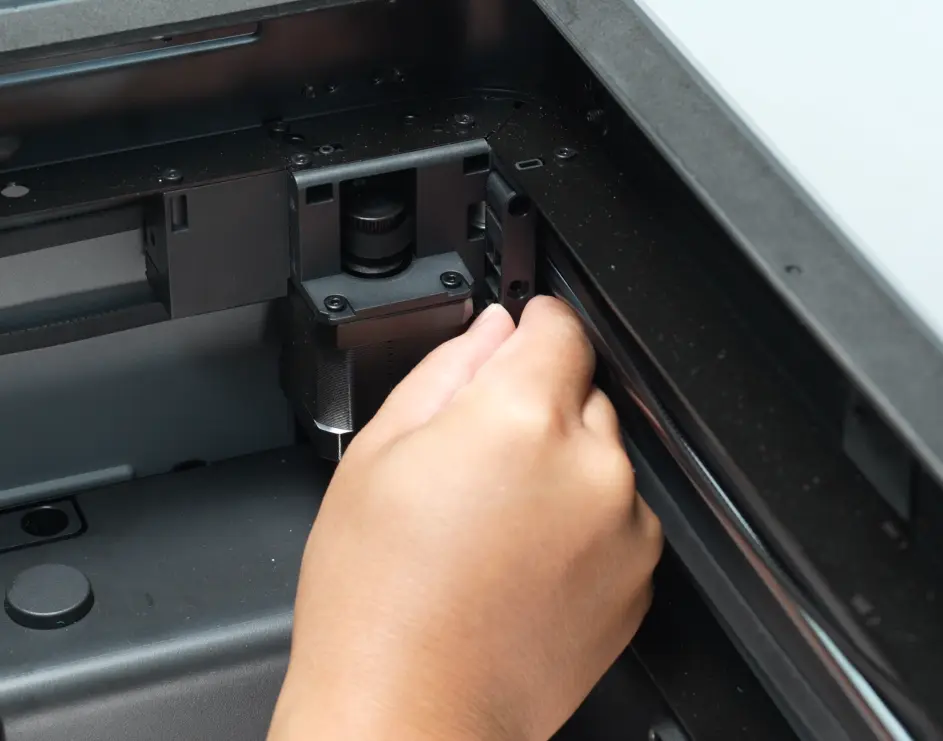

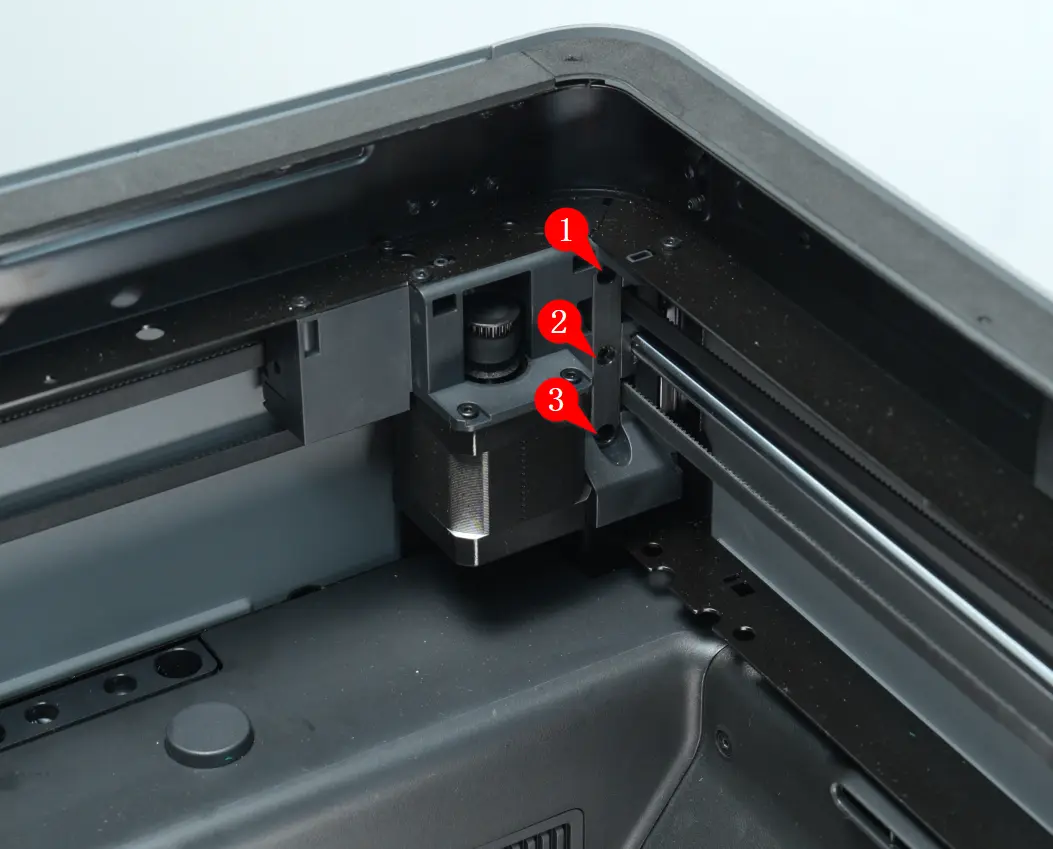

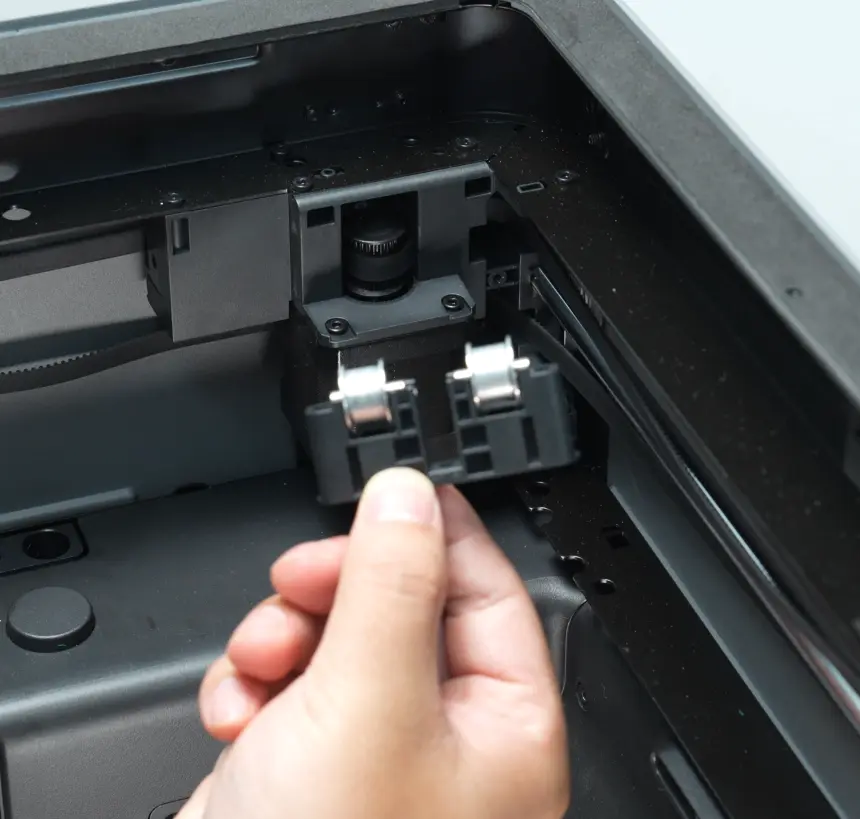

Brug H2.0 umbrakonøglen til at løsne de tre skruer vist nedenfor for at fjerne spændehjulsbøjlen i det bagerste højre hjørne.

Bøjlen har to spændehjul, som kan udskiftes efter behov (baseret på slid eller beskadigelse). Spændehjulene og deres aksler kan evt. løsnes fra deres positioner med et brækkejern (en sekskantsnøgle kan også bruges).

Trin 3: Installer nye spændehjul

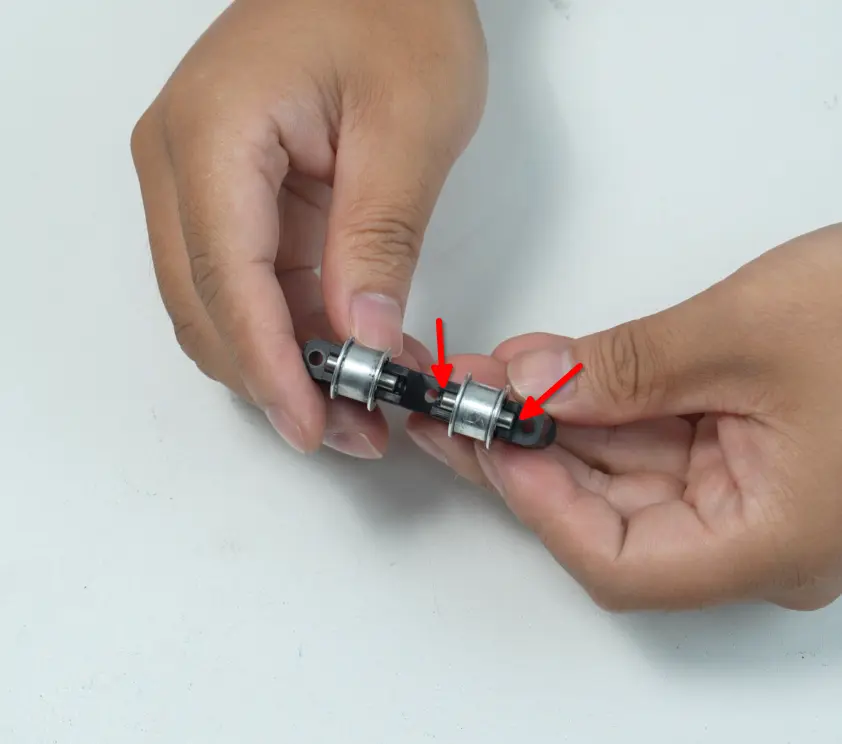

Skub en aksel igennem midten af det nye spændehjul, så det sidder centreret. Flugt akslen med sporene i bøjlen, og tryk derefter på spændehjulet eller spændehjulsakslen, til begge ender af akslen sidder fuldt i sporene. Spændehjulet skal sidde lige og dreje frit.

Ved montering af et nyt spændehjul anbefales det at påføre smøreolie på spændehjulsakslen.

Når begge spændehjul er udskiftet, skal du geninstallere spændehjulsbøjlen og stramme alle tre skruer med H2.0 umbrakonøglen.

Trin 4: Spænd XY-remmen

Hvis du ikke udskifter flere spændehjul, skal du flytte vredhovedet frem og tilbage samt til venstre og højre 3-5 gange. Stram derefter alle fire spænderskruer bag på printeren.

Udskiftning af det forreste højre (eller venstre) spændehjul

Trin 1: Løsn spænderskruerne

Løsn de to par spænderskruer med en H2.0 umbrakonøgle for at afspænde XY-remmen (hvis den ikke allerede er afspændt fra udskiftning af andre spændehjul).

Trin 2: Fjern det forreste spændehjul

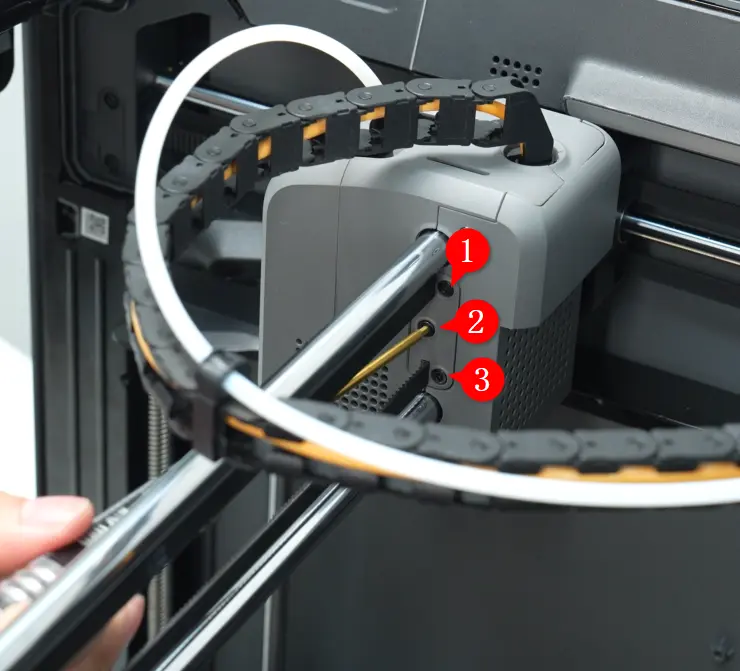

Brug H2.0 umbrakonøglen til at fjerne de tre skruer (M2.5x5) i remblokeringsfastgørelsen og løsn remmen fra vredhovedet.

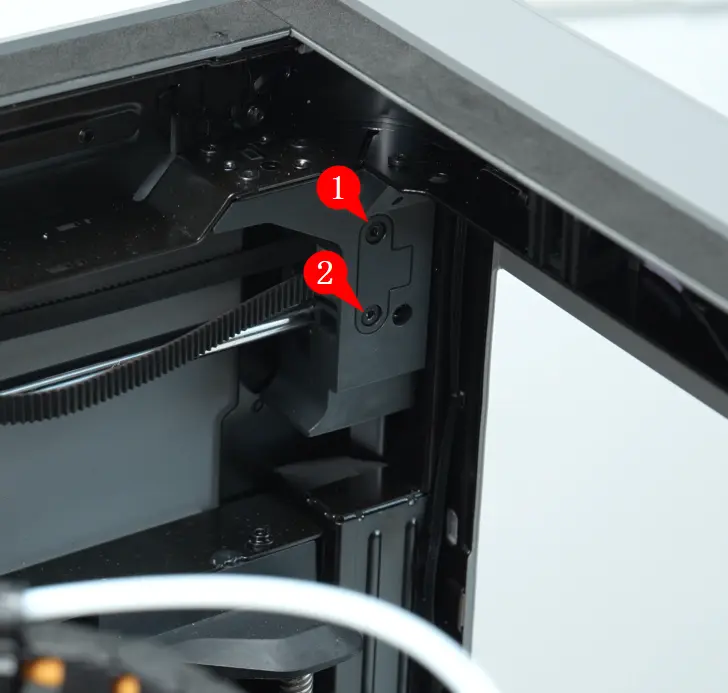

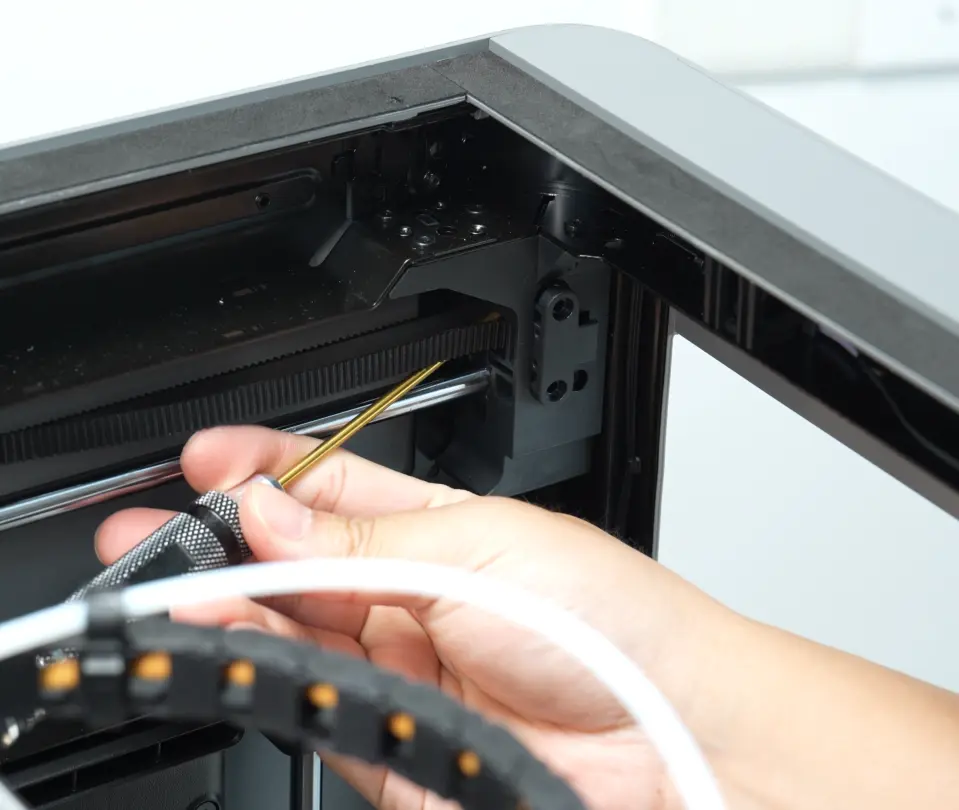

Fjern de to skruer med H2.0 umbrakonøglen for at tage spændehjulsdækslet af i det forreste højre hjørne af kabinetten.

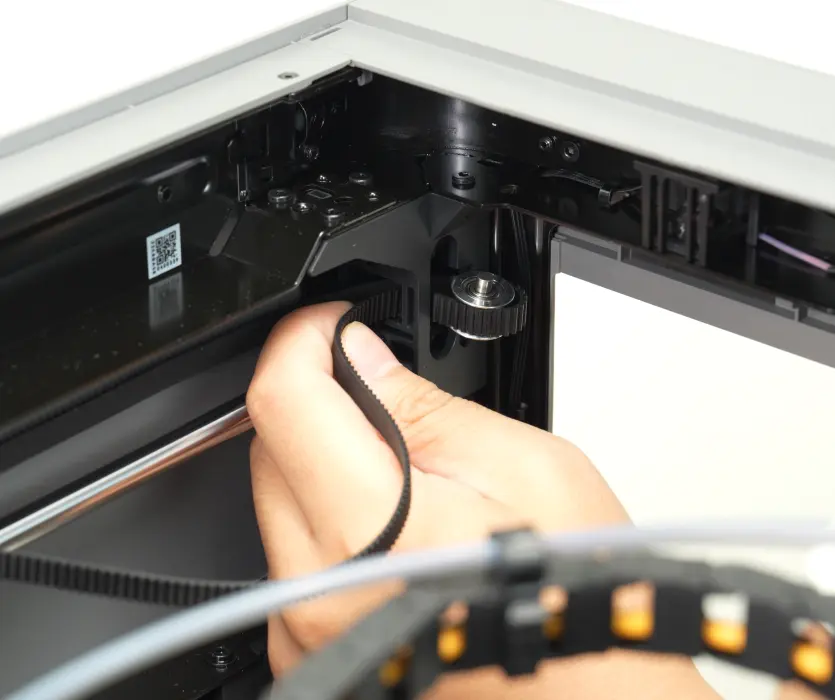

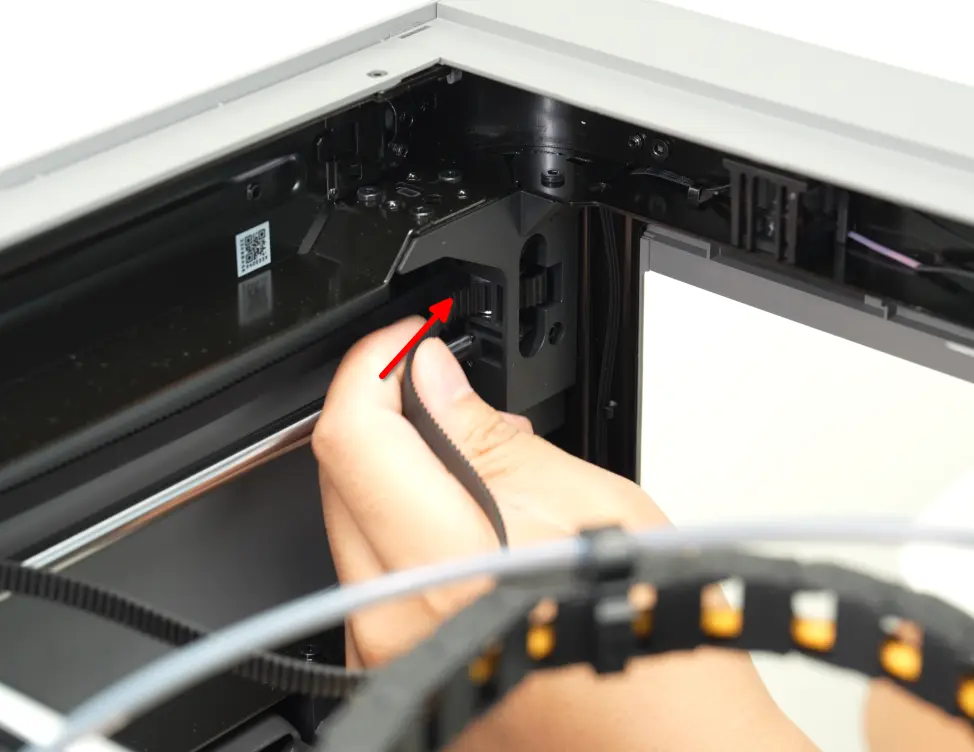

Skub remmen ind mod spændehjulet, til den skubber spændehjulet ud af sit spor. Fjern spændehjulet og akslen for at inspicere og udskifte dem efter behov.

Trin 3: Installer det nye spændehjul

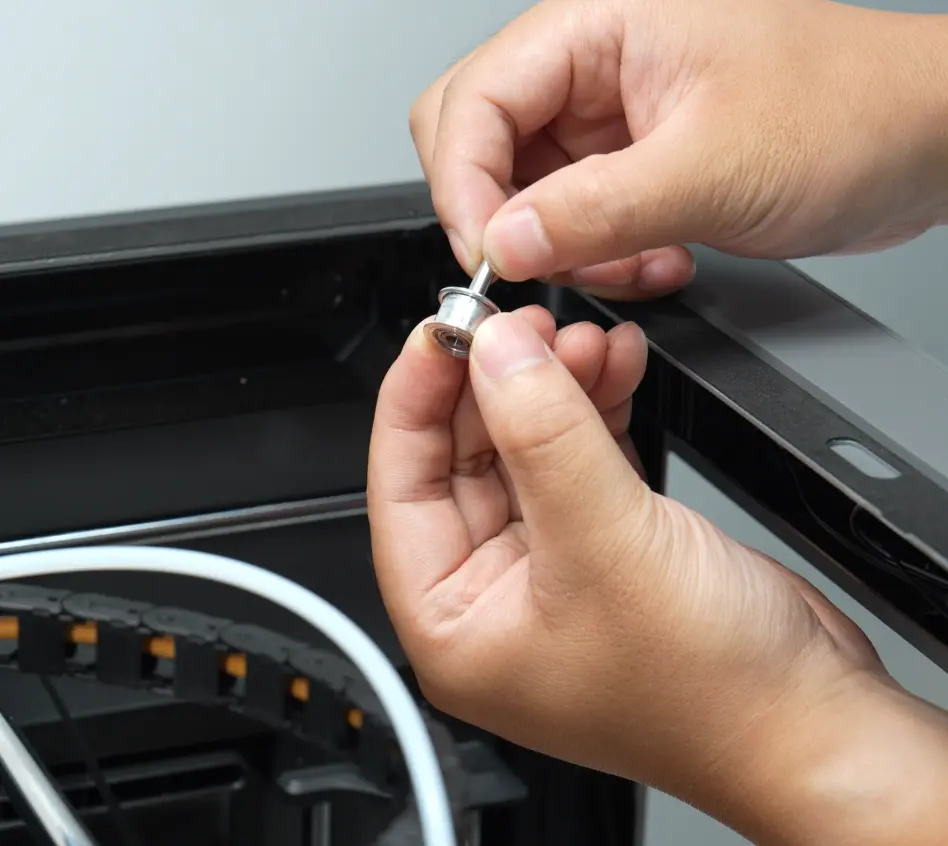

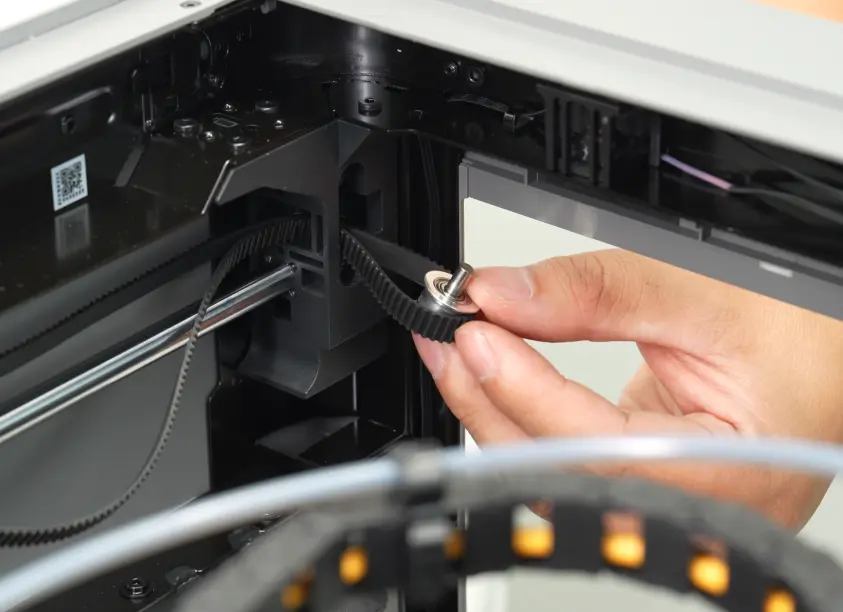

Skub en aksel ind i spændehjulet, før remløkken igennem spændehjulets sporområde som før fjernelsen, og loop remmen rundt om spændehjulet.

Ved montering af et nyt spændehjul anbefales det at påføre smøreolie på spændehjulsakslen.

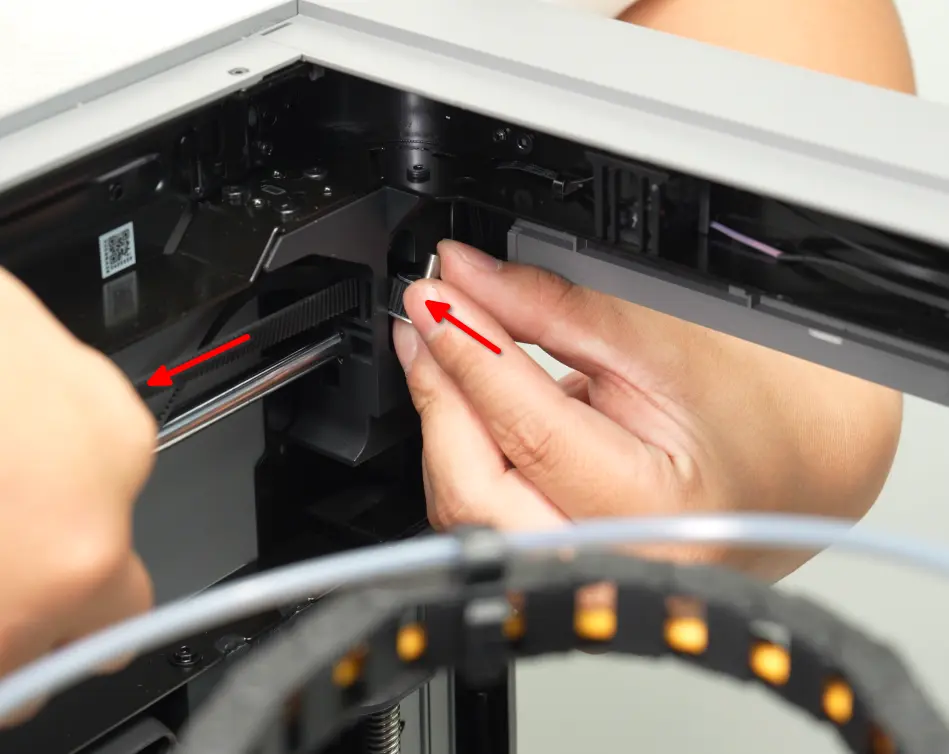

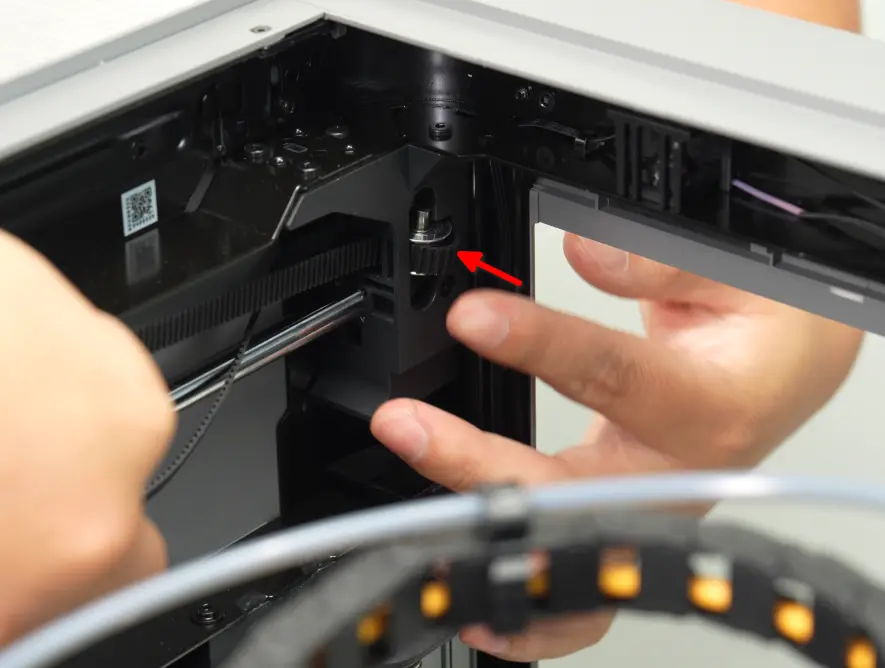

Skub spændehjulet og remmen ind i spændehjulssporet samtidigt. Træk begge sider af remmen fra den anden ende for at hjælpe med at skubbe spændehjulet helt ind i den korrekte position. Bemærk: Sørg for at spændehjulsakslen ikke falder ud af spændehjulet, mens du manøvrerer dem begge på plads.

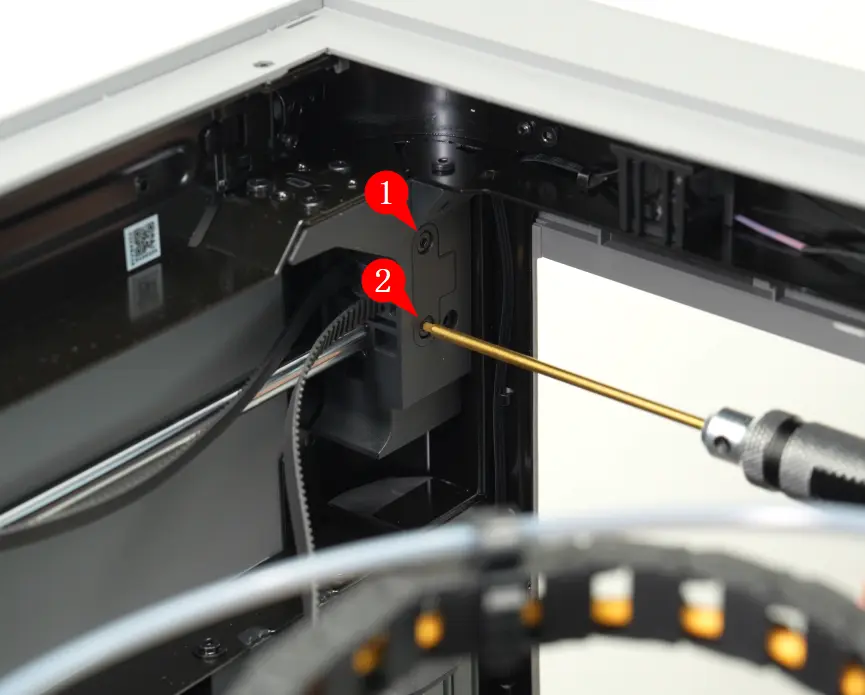

Geninstaller spændehjulsdækslet og stram de to skruer med H2.0 umbrakonøglen.

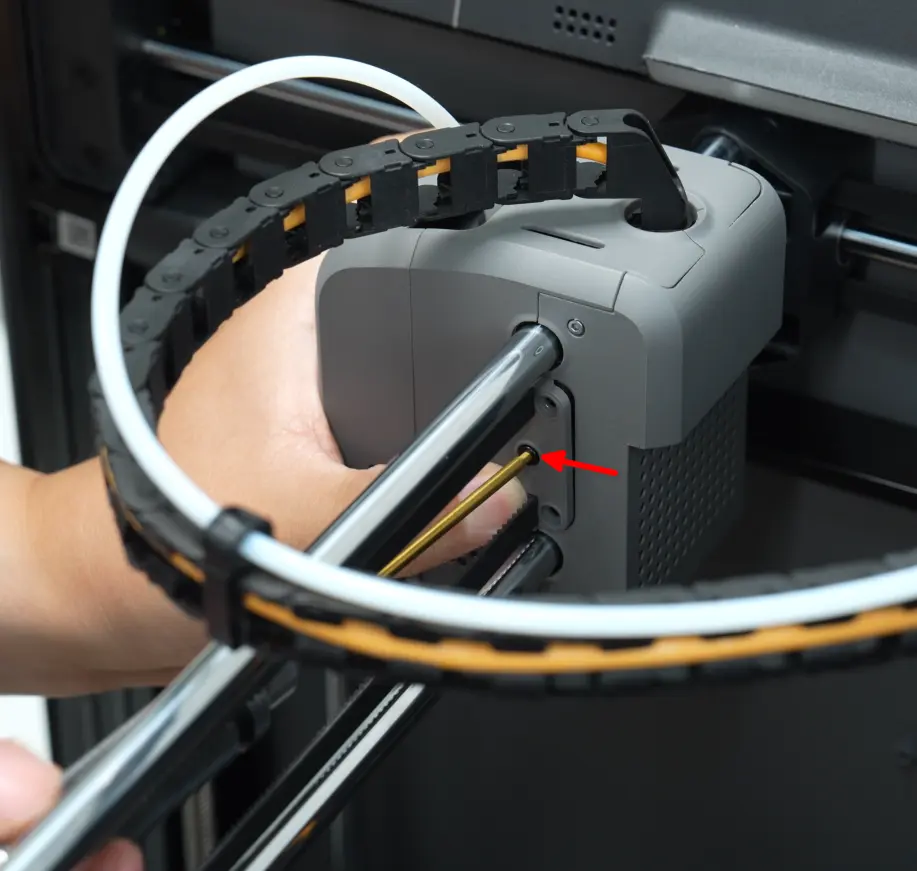

Geninstaller remblokeringsfastgørelsen i vredhovedet og stram først den midterste skrue, derefter de to ekstra skruer øverst og nederst med H2.0 umbrakonøglen.

Trin 4: Spænd XY-remmen

Hvis du ikke udskifter flere spændehjul, skal du flytte vredhovedet frem og tilbage samt til venstre og højre 3-5 gange. Stram derefter alle fire spænderskruer bag på printeren.

Udskiftning af XY-spænderens spændehjul

Hvis spænderbøjlen er beskadiget, skal du udskifte hele spænderen. Se vejledningen XY-rem udskiftningsguide for at gennemføre den proces.

Trin 1: Fjern blokerende komponenter

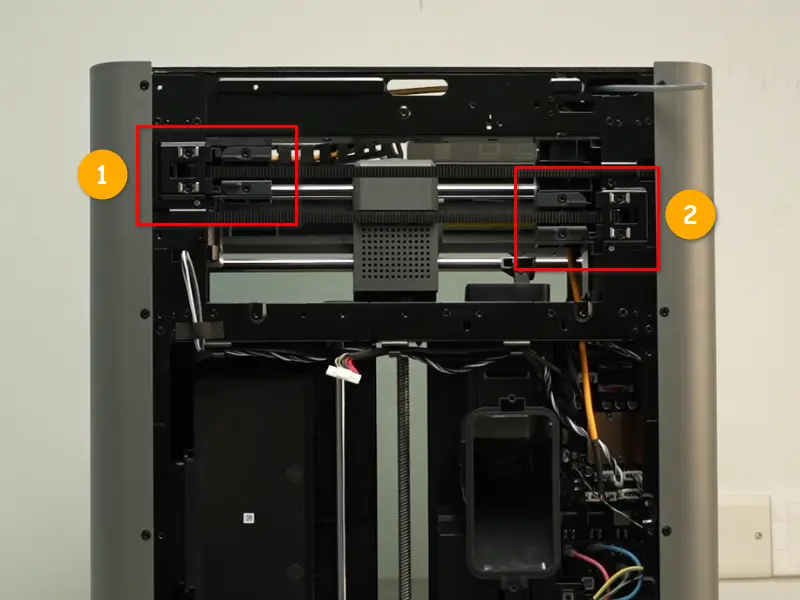

Du kan se de følgende wikisider for at fjerne PTFE-rørbøjlen, filamentbufferen og bagpanelet i rækkefølge, så de to spændere er fuldt eksponerede.
PTFE-rørbøjle udskiftningsguide
Filamentbuffer udskiftningsguide
P2S bagpanel udskiftningsguide

Trin 2: Fjern XY-spænderens fastgørelsesbøjle

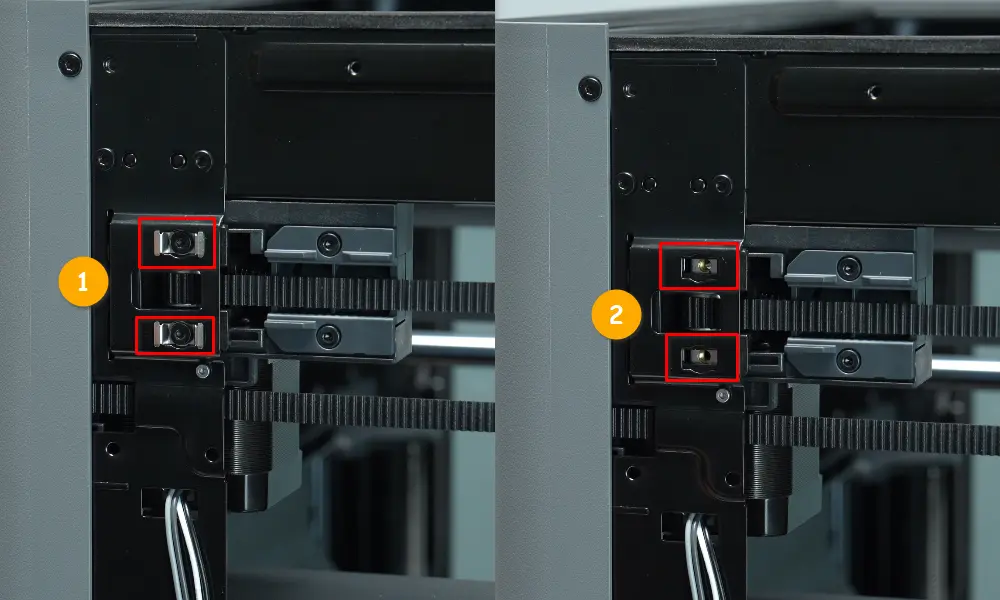

Brug H2.0 umbrakonøglen til helt at løsne og fjerne begge spænderskruer samt deres metalbøjler. Det højre spænder (set fra forsiden af printeren) er vist i dette eksempel.

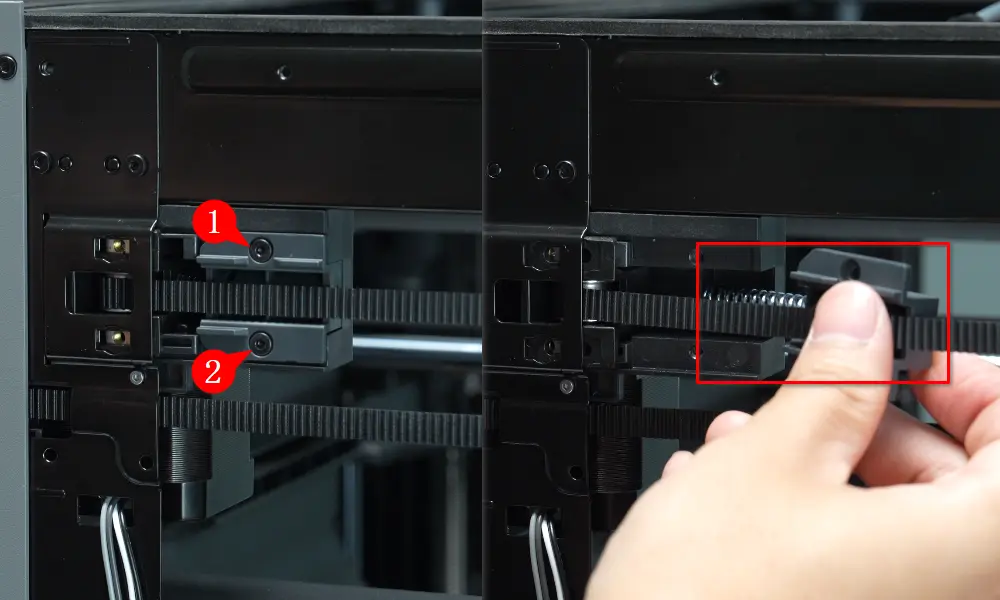

Brug H2.0 umbrakonøglen til at fjerne de to skruer til spænderens fastgørelsesbøjle, og fjern derefter bøjlen samt spændermonteringsbøjlerne og fjedrene.

Trin 3: Fjern XY-spænderens spændehjul

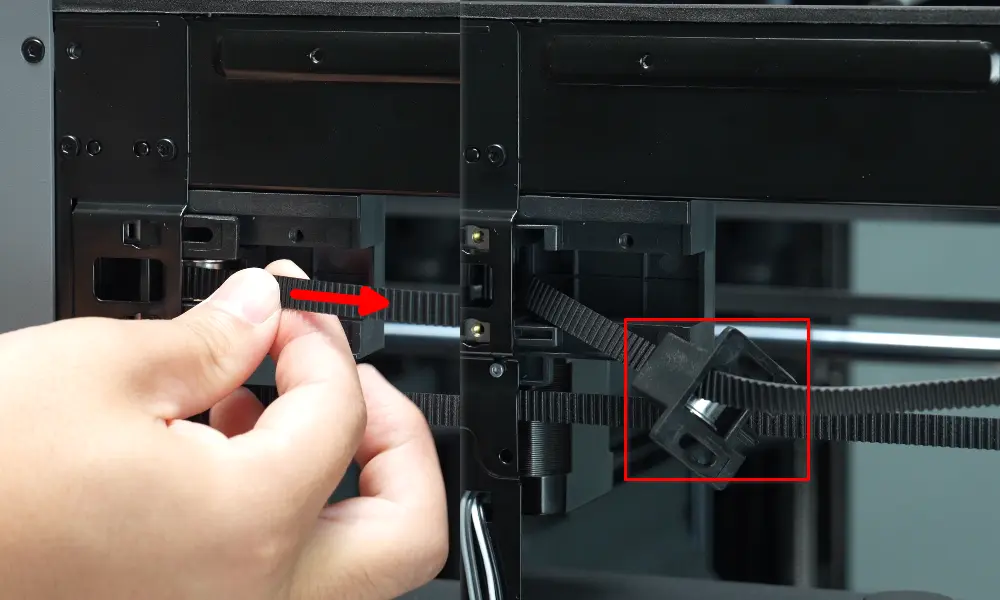

Træk i remmen, til spænderbøjlen kommer ud som vist nedenfor.

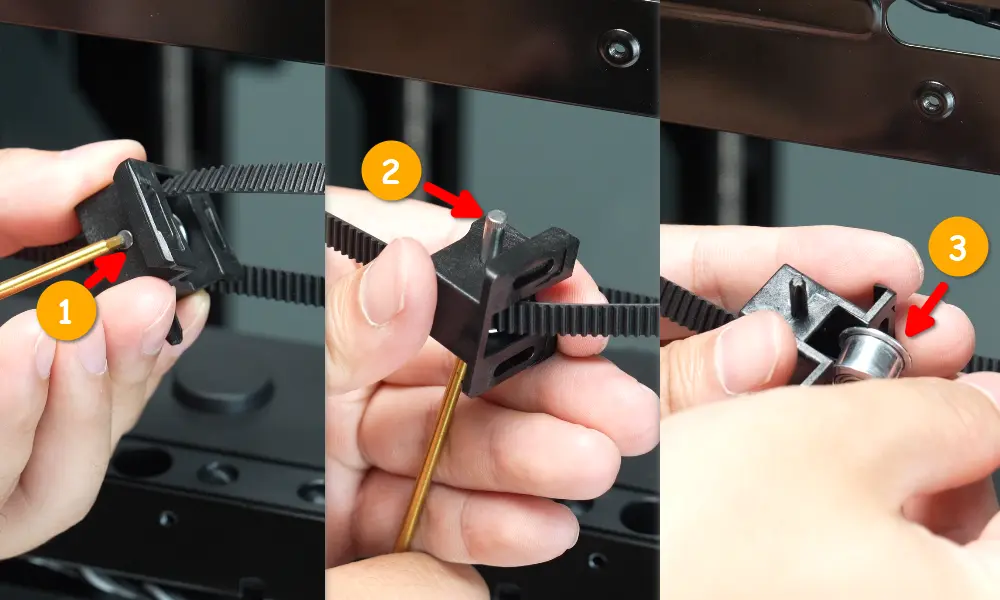

Brug en umbrakonøgle til at skubbe spændehjulsakslen igennem bøjlen og frigøre selve spændehjulshjulet.

Trin 4: Geninstaller XY-spænderens spændehjul

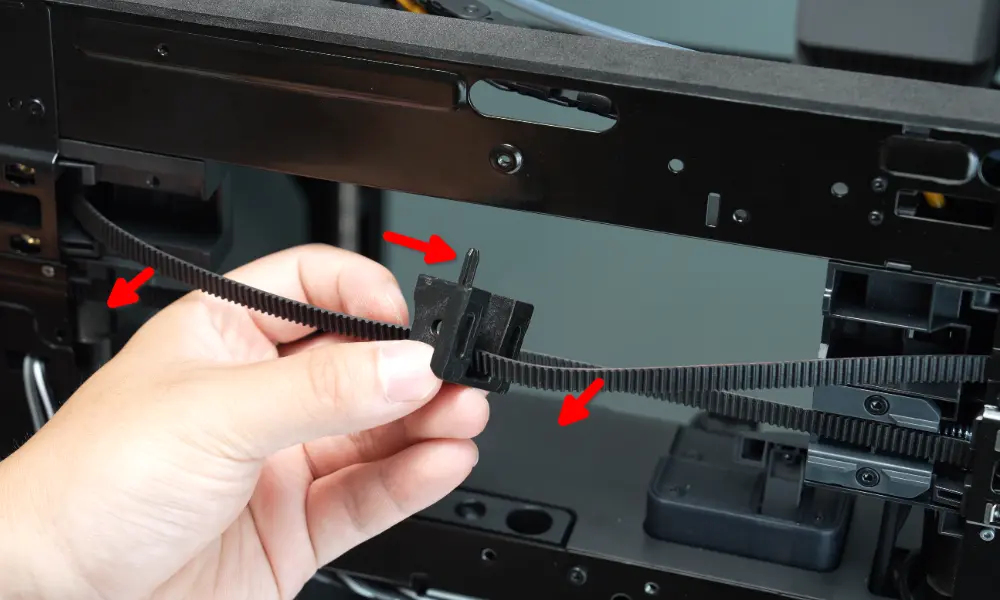

Sørg for at remtænderne vender udad og søjlefjederen (billedet) vender opad.

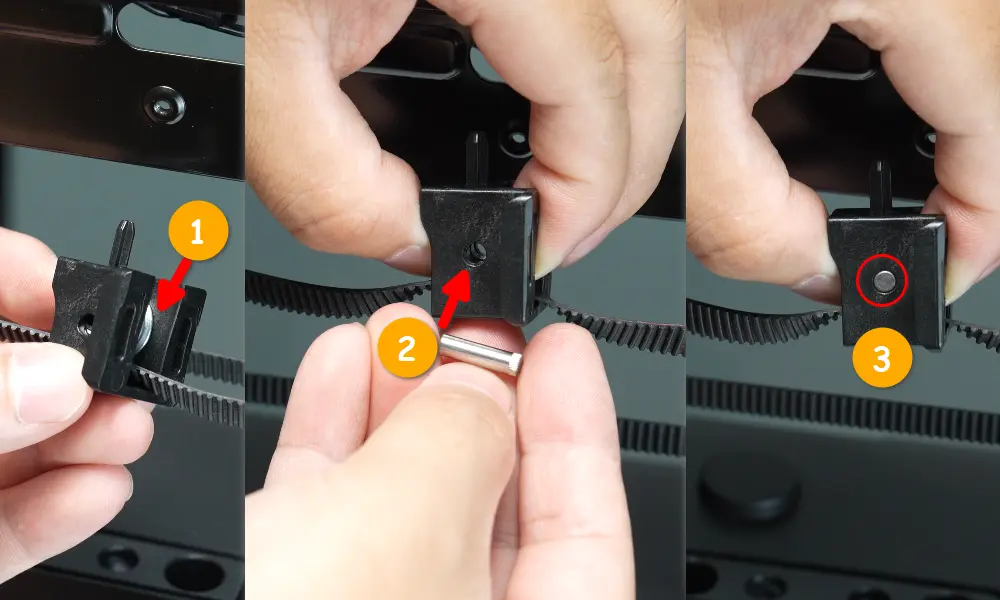

Placer spændehjulet i spænderbøjlen og flugt det med akselhullerne. Skub akslen igennem bøjlen og spændehjulet, til den flugter på begge sider, og sørg for at spændehjulet er stationært men drejer frit.

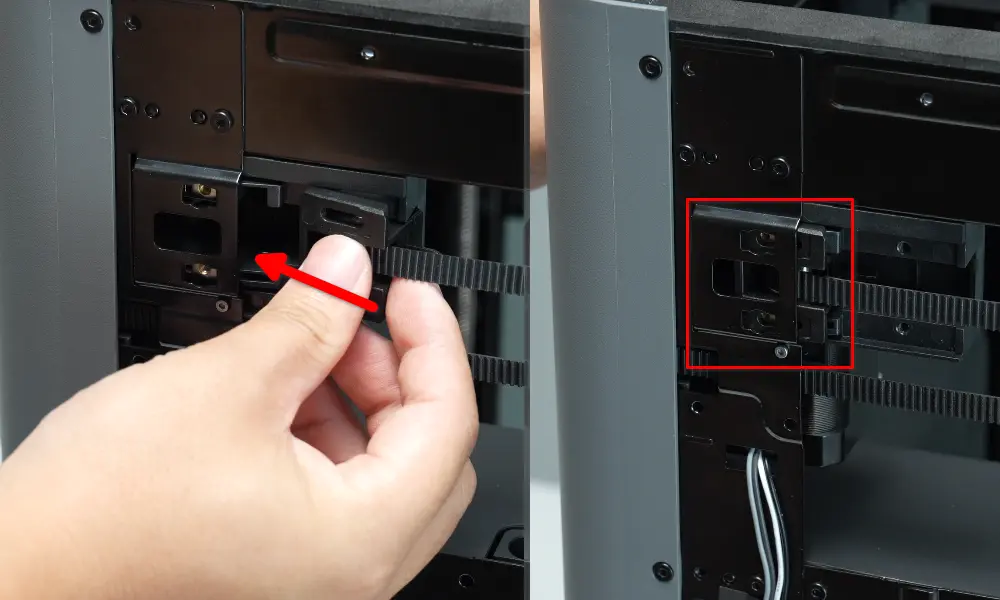

Skub XY-spænderbøjlen på plads uden at erstatte skruerne endnu.

Trin 5: Geninstaller XY-spænderens fastgørelsesbøjle

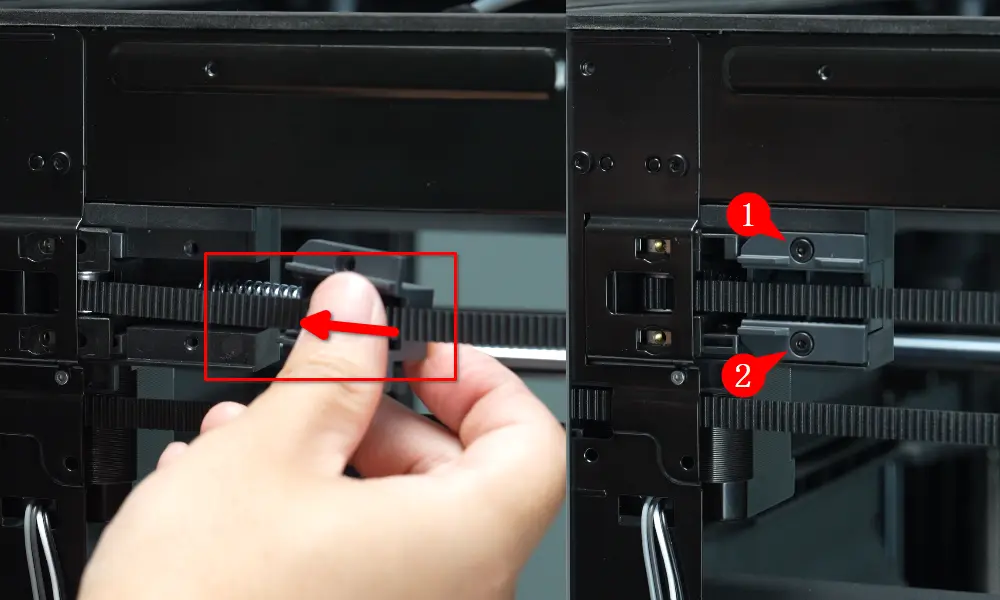

Sæt fjederen på spænderbøjlen, derefter fastgørelsesbøjlen. Isæt og stram de to skruer til fastgørelsesbøjlen.

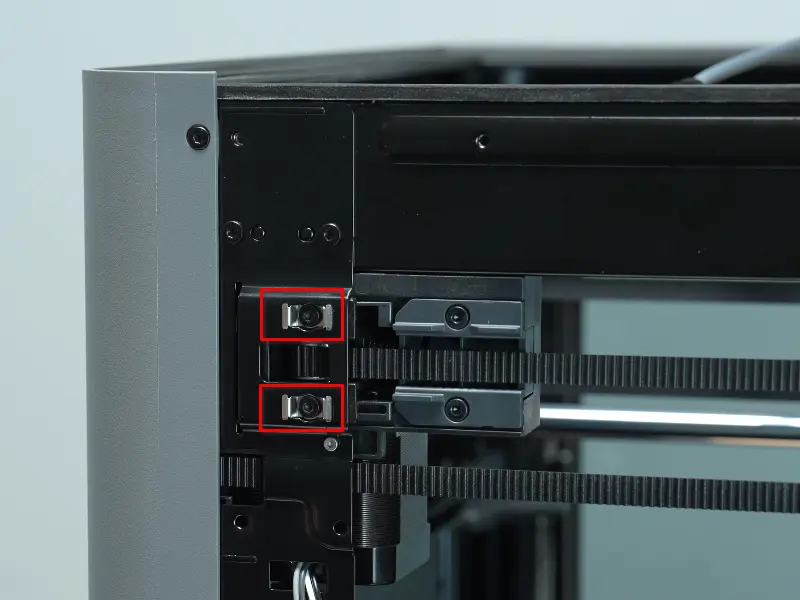

Geninstaller metalbøjlerne og spænderskruerne.

Trin 6: Installer bagpanelet

Du kan se de tidligere nævnte wikisider for at geninstallere PTFE-rørbøjlen, filamentbufferen og bagpanelet i rækkefølge.
PTFE-rørbøjle udskiftningsguide
Filamentbuffer udskiftningsguide
P2S bagpanel udskiftningsguide

Trin 7: Spænd XY-remmen

Hvis du ikke udskifter flere spændehjul, skal du flytte vredhovedet frem og tilbage samt til venstre og højre 3-5 gange. Stram derefter alle fire spænderskruer bag på printeren.

Se detaljer her: P2S remspænding

Funktionsverifikation

Tilslut strøm, tænd printeren, kør printerens selvtest og overvåg testprocessen for unormale lyde eller fejl.

Opstår der problemer, skal du kontrollere remmene og spændehjulene for korrekt placering og bevægelighed. Hvis problemet fortsætter, bedes du kontakte Bambu Labs kundeserviceteam for yderligere hjælp.
