Udskiftning af PTFE-rørbeslag på P2S/X2D

PTFE-rørbeslag

PTFE-rørbeslaget er monteret på bagsiden af P2S og giver en sikker fastgørelse af PTFE-røret (også kendt som et Bowden-rør), som giver filamentet en friktionsfri vej ind i printeren.

Hvornår bruges denne guide

• Beskadigelse eller funktionsfejl på den fjederbelastede PTFE-kobling
• Beskadigelse af selve plastikbeslaget

Nødvendige redskaber og materialer

• Nyt PTFE-rørbeslag

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid printeren og afbryd strømmen, inden du udfører vedligeholdelse. Undlader du dette, er der risiko for elektrisk stød, kortslutning og beskadigelse af printeren eller omgivelserne.

Hvis vedligeholdelsesopgaven kræver, at printeren er tændt, skal du bruge isolerede handsker og passe nøje på ikke at klemme, beskadige eller lægge pres på blotlagte ledninger, stik eller kredsløbskort. Dysespidsen kan desuden være ekstremt varm, så rør den aldrig med bar hud.

Hvis du har spørgsmål eller bekymringer vedrørende ovenstående eller trinnene i denne guide, bedes du oprette en ny sag på vores supportside for at få hjælp.

Monteringstip:
Fjern eventuelt filament, der er ført ind i printeren, inden du starter. Filament i røret vil forstyrre korrekt udskiftning af beslaget.

Fjernelse af PTFE-rørbeslaget

Trin 1: Fjern PTFE-røret

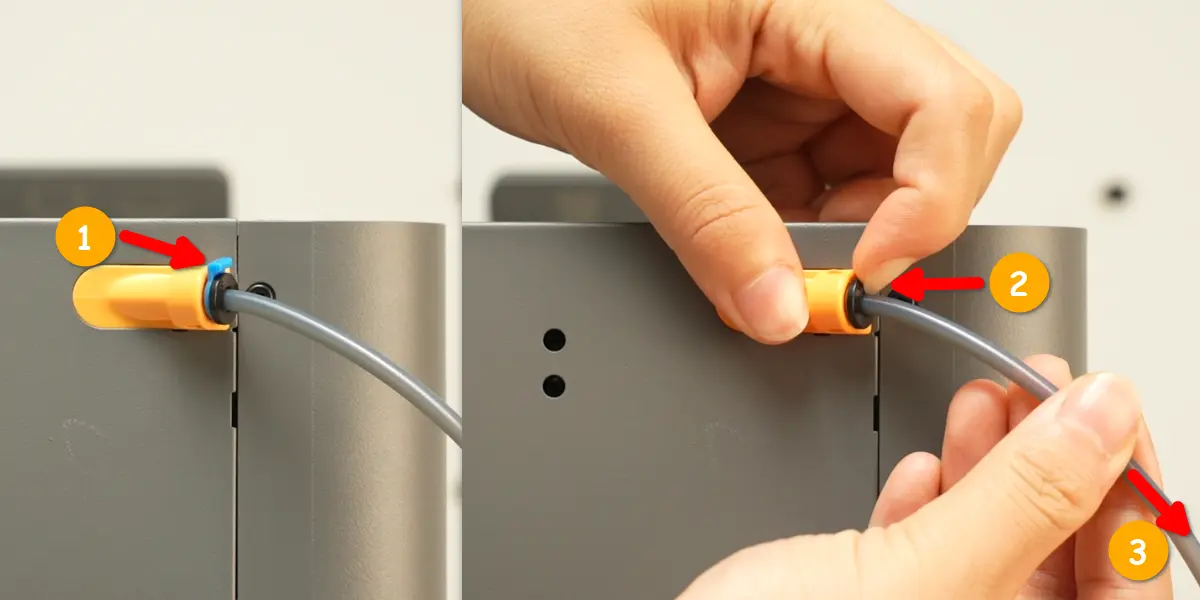

Fjern den blå klips fra PTFE-koblingen, tryk koblingen ind, og træk PTFE-røret ud af koblingen.

Trin 2: Fjern PTFE-rørbeslaget

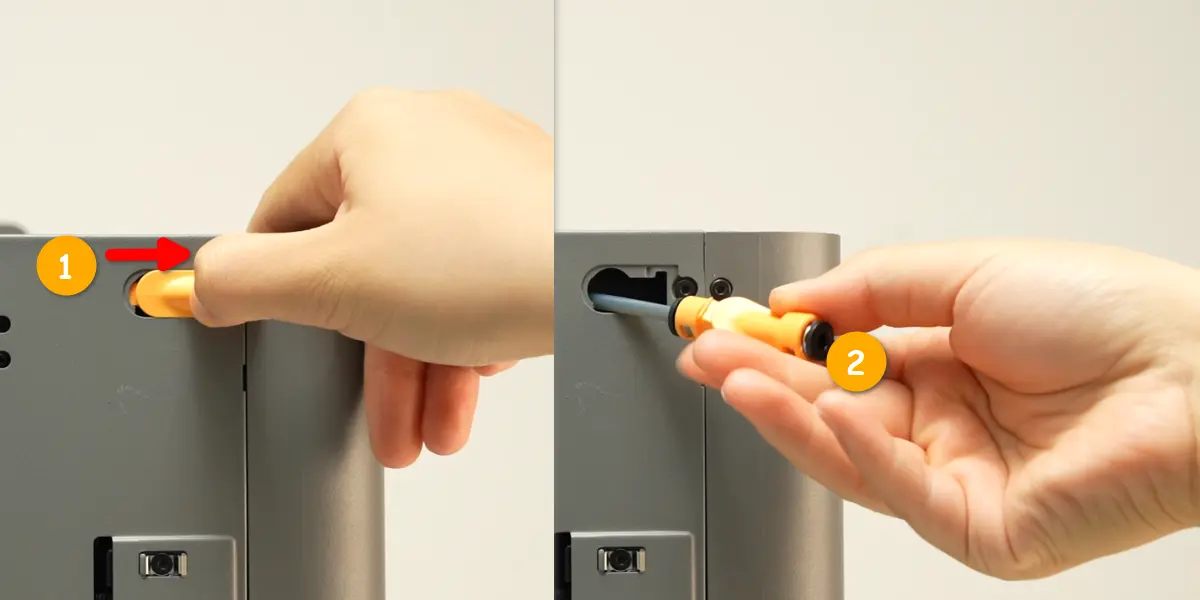

Skub beslaget til højre for at låse det op, så det kan trækkes ud af printerrammen.

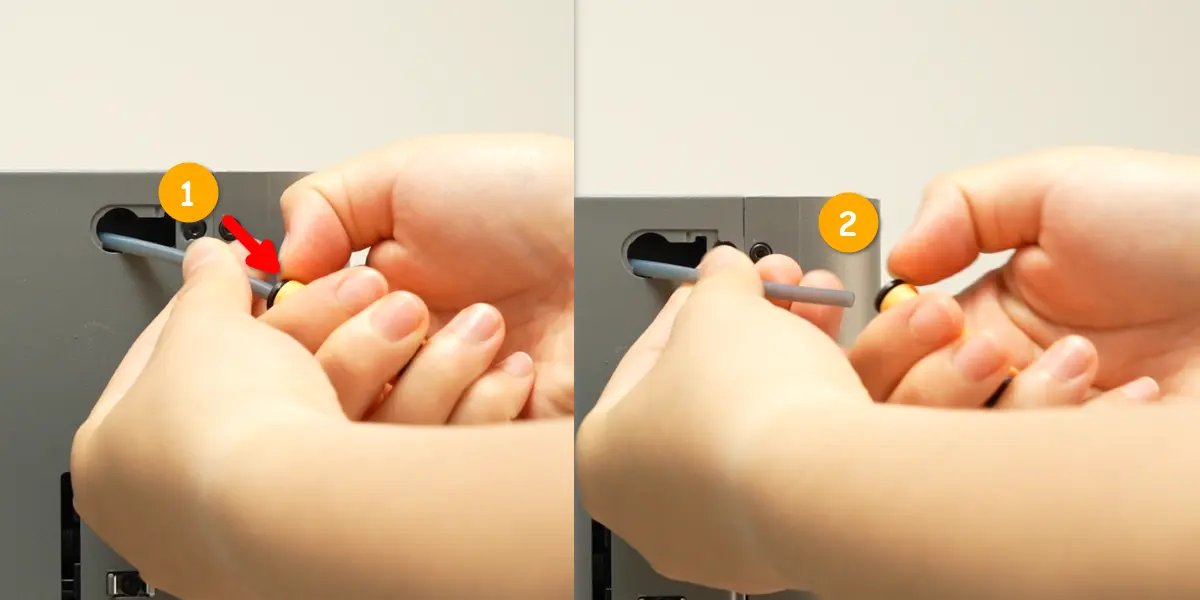

Tryk PTFE-koblingen på den anden side af beslaget ind, og træk beslaget væk fra det indvendige PTFE-rør.

Installation af PTFE-rørbeslaget

Trin 1: Tilslut det indvendige PTFE-rør

Tilslut det nye PTFE-rørbeslag til det indvendige PTFE-rør ved at trykke det ind i den indvendige PTFE-rørkoblings stik, indtil det ikke kan indsættes yderligere. Bemærk den korrekte orientering af beslaget som vist på billedet nedenfor.

Trin 2: Installer PTFE-rørbeslaget

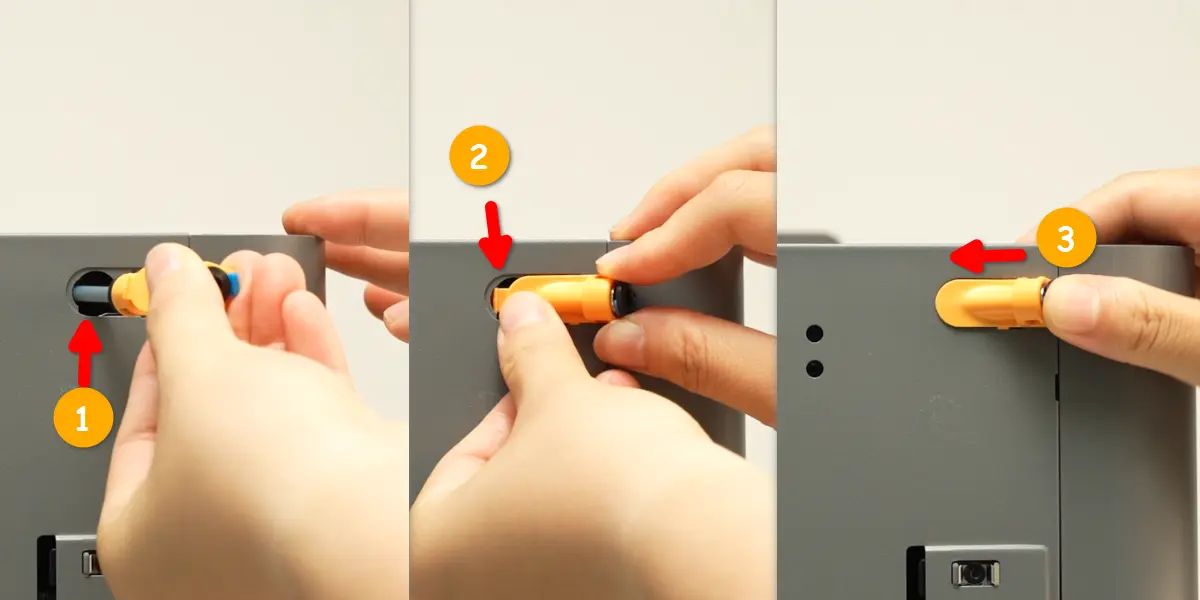

Med det indvendige PTFE-rør tilsluttet indsættes beslaget i printerrammen gennem den større del af beslaget hul. Derefter justeres den lille tap på bagsiden af beslaget med den lille notch i hullet og indsættes (som vist på det andet billede nedenfor). Skub derefter beslaget til venstre for at låse det fast.

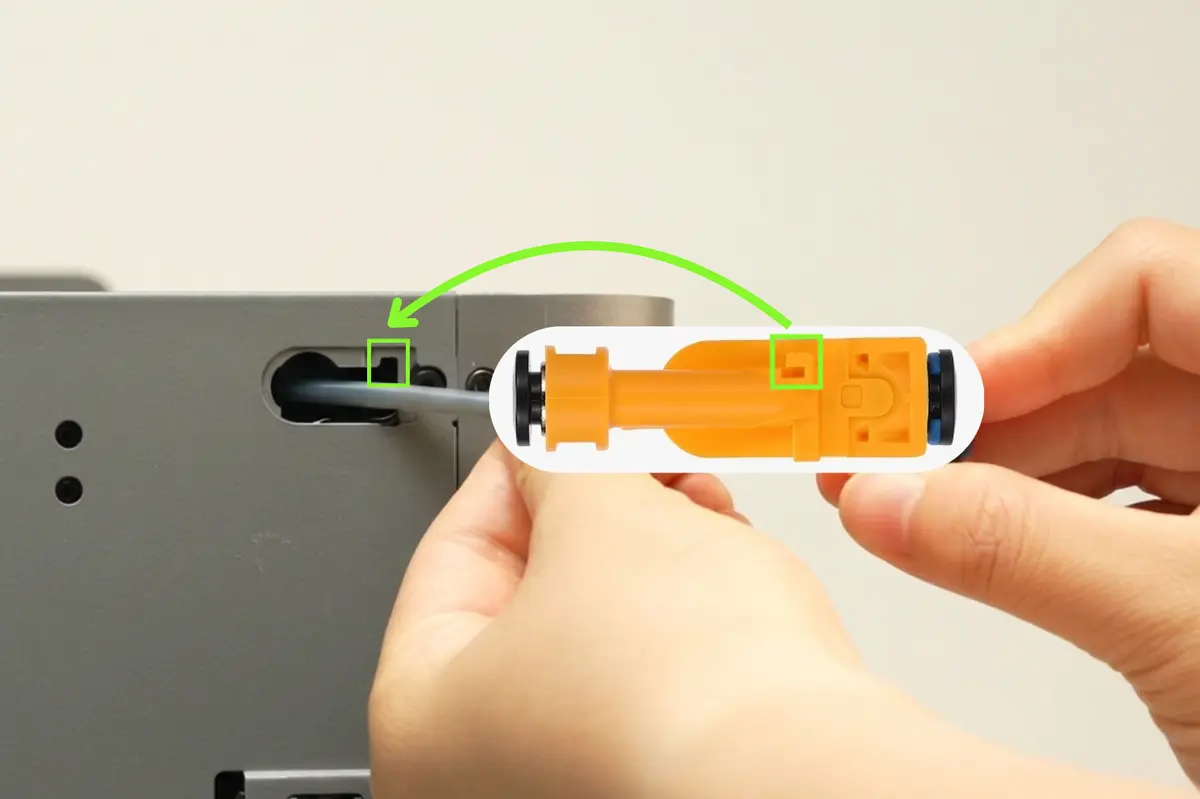

Juster den lille tap med notchen

Tilslut det udvendige PTFE-rør til beslaget ved at trykke det ind i den udvendige PTFE-rørkoblings stik, indtil det ikke kan indsættes yderligere. Sæt den blå klips om PTFE-koblingen for at sikre den i låst position.

Verificering af funktion

Vip det indvendige PTFE-rør, selve beslaget og det udvendige PTFE-rør for at sikre, at alt sidder fast. Før filament gennem det udvendige PTFE-rør og verificer, at det glider helt frem til printhovedet uden forhindringer.
