Udskift den forbedrede køleblæser til H2D- og H2C-toolheadet

Forbedret køleblæser til toolheadet

Den forbedrede køleblæser til toolheadet kan fjerne varmen fra extruderen og hotendens køleplade. Gennem intelligent temperaturstyring kan den mindske den tilstopning og det extruderstop, som hårde driftsforhold kan medføre, og hæve printerens anbefalede driftstemperatur med 3 °C.

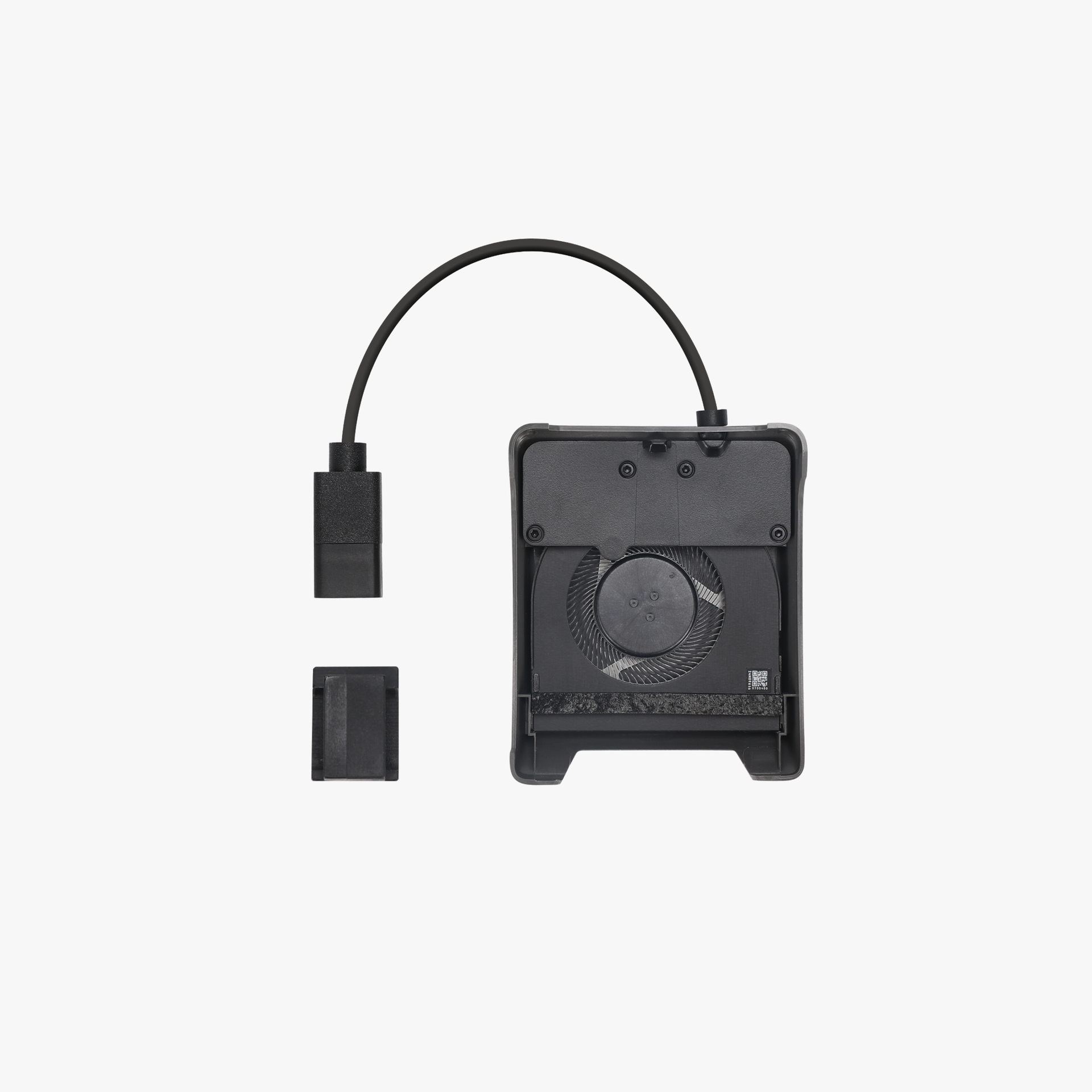

• Forbedret køleblæser til toolheadet
• Kabelclips

Kompatible printermodeller

H2D Pro, H2D, H2C

Hvornår skal det bruges

• Montering af en forbedret køleblæser til toolheadet på H2D

• Defekt forbedret køleblæser på H2D Pro-toolheadet

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke for printeren, før du udfører noget vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og ledninger til toolheadet. At udføre opgaver med printeren tændt kan resultere i en kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du blive nødt til at skille dele ad, herunder hotenden. Det blotlægger ledninger og elektriske komponenter, som kan kortslutte, hvis de berører hinanden, andet metal eller andre elektroniske komponenter, mens printeren stadig er tændt. Det kan medføre skader på printerens elektronik og yderligere problemer.

Derfor er det afgørende at slukke for printeren og afbryde den fra strømkilden, før du udfører nogen form for vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Har du bekymringer eller spørgsmål til at følge denne guide, anbefaler vi, at du opretter en teknisk sag om dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Fjern den forbedrede køleblæser til toolheadet

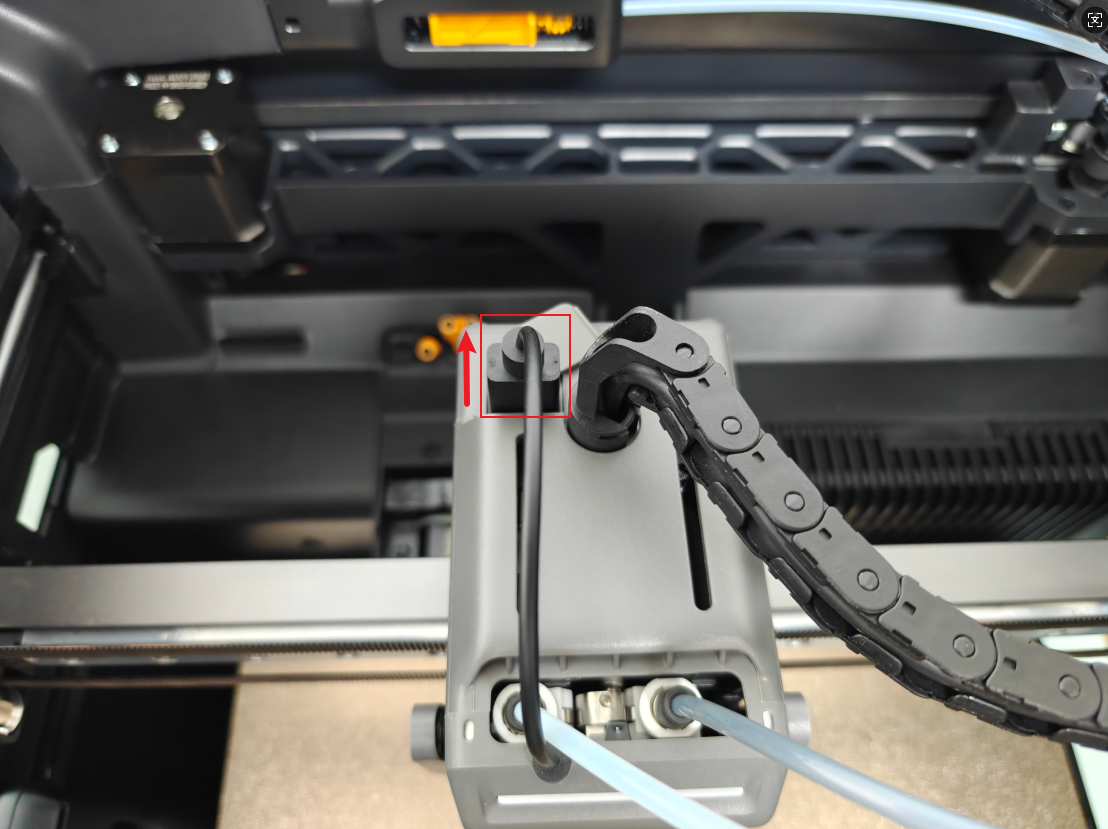

• Træk blæserens stik op for at frakoble det.

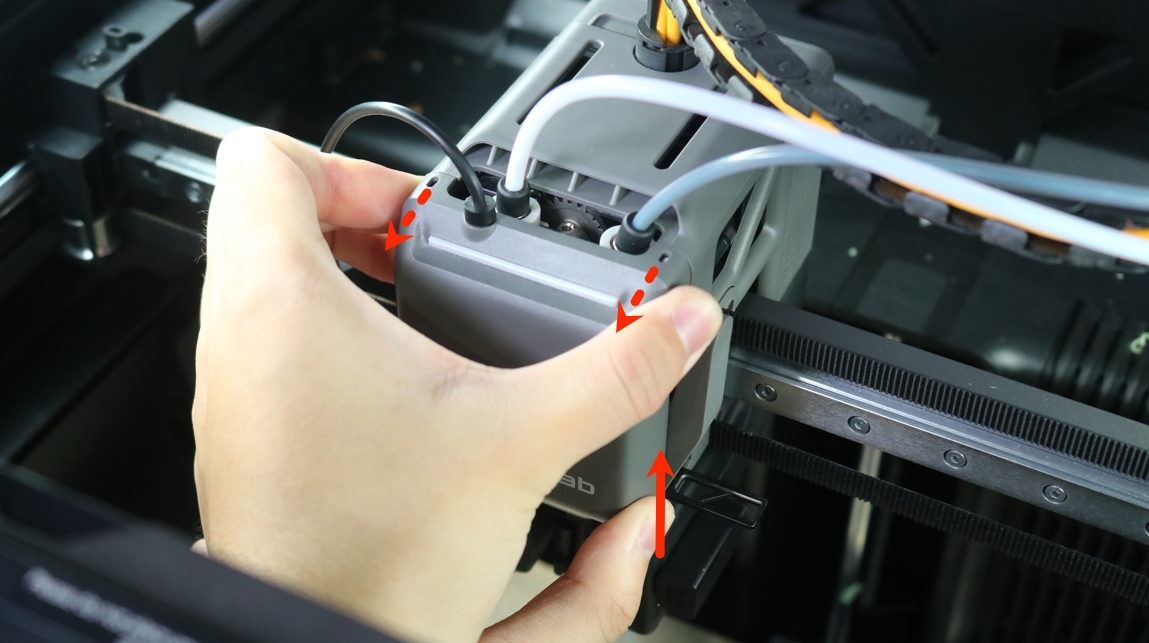

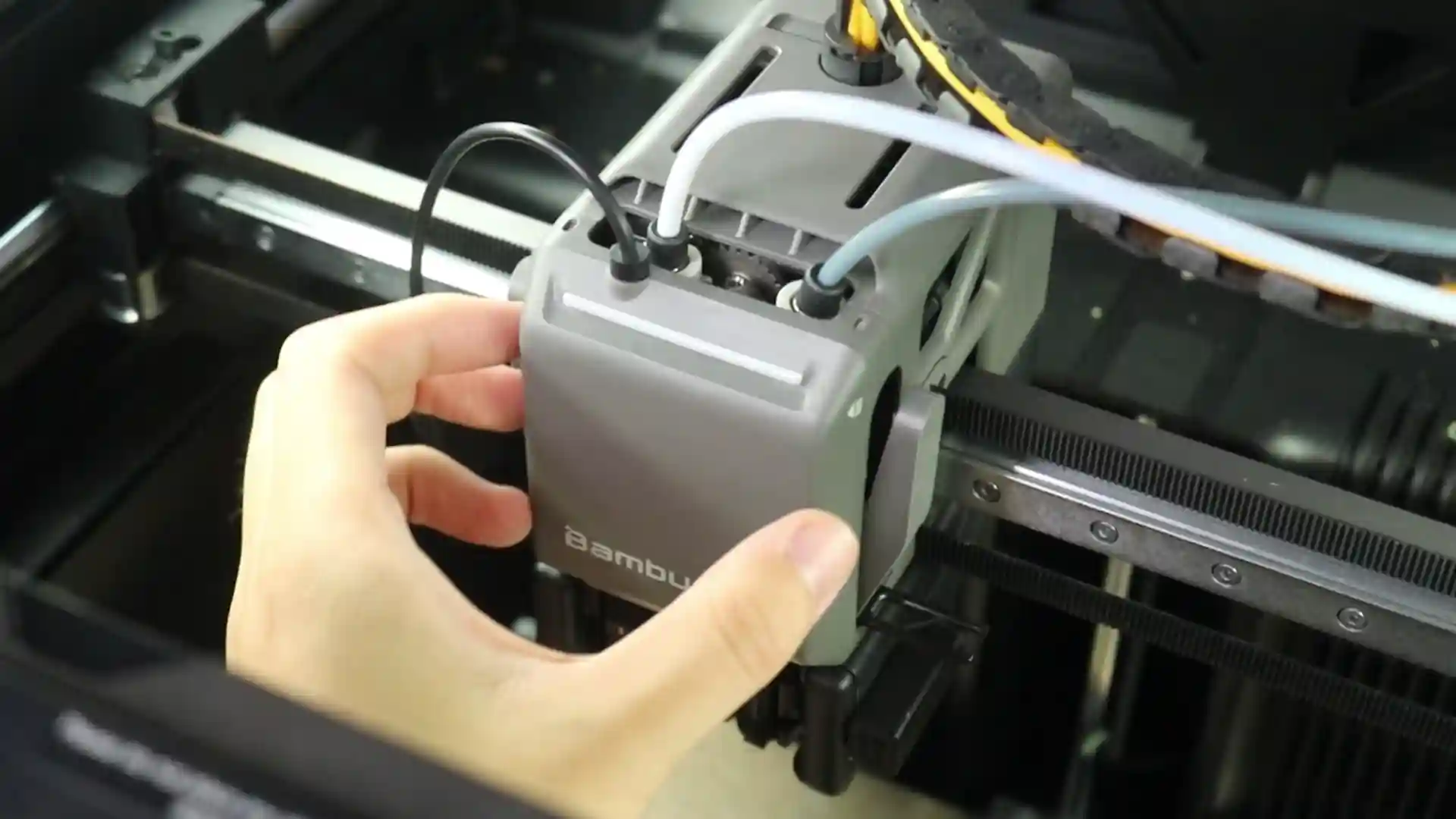

Hold bunden af blæseren med højre hånd, og skub opad, knib toppen af blæseren sammen med venstre hånd, og løft den udad for at fjerne den.

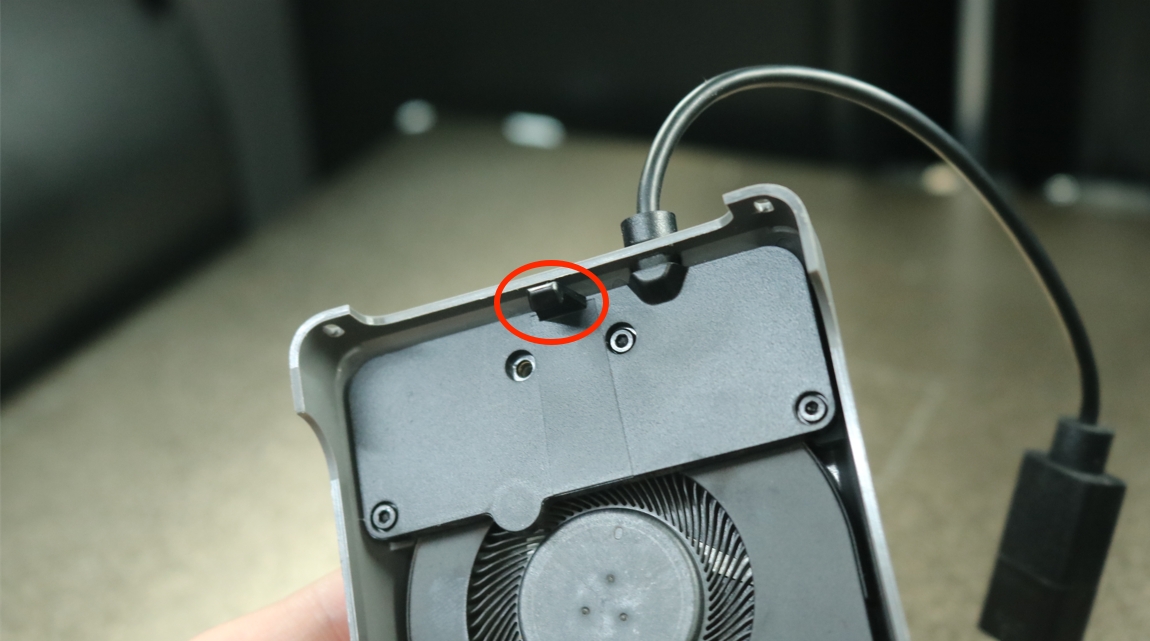

Følg trinene nøje for at undgå at beskadige blæserens spænde.

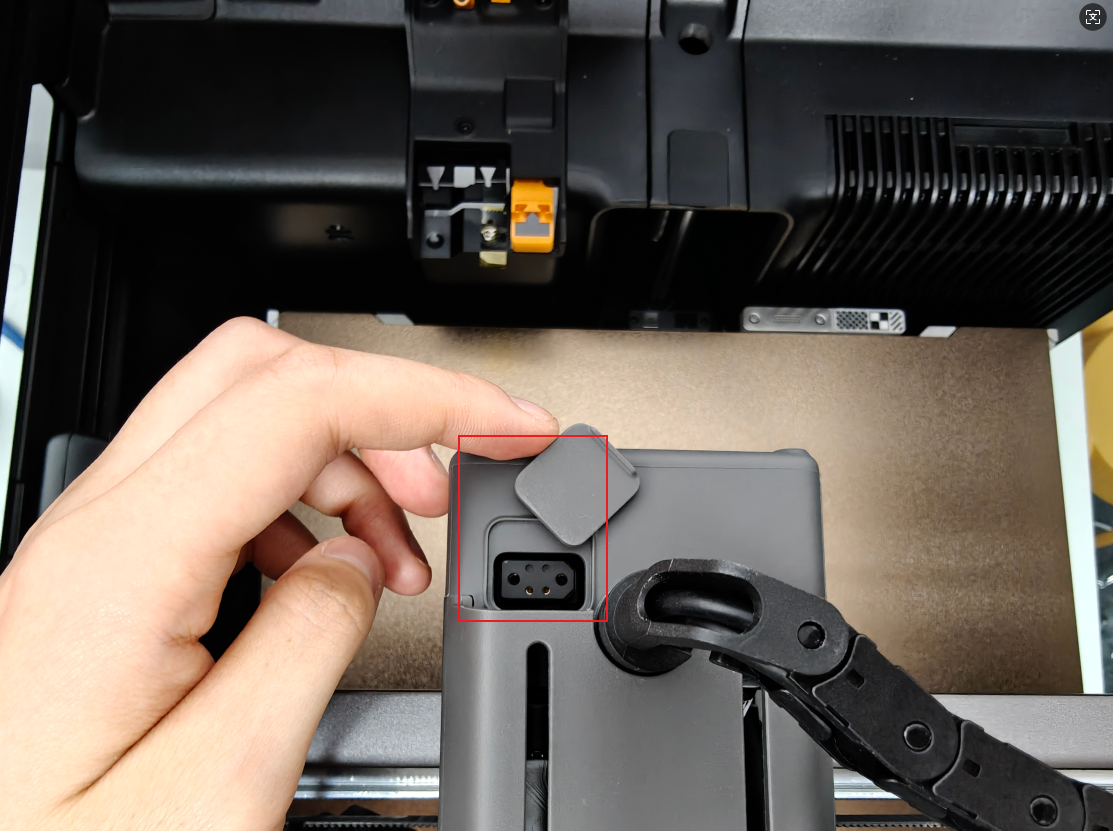

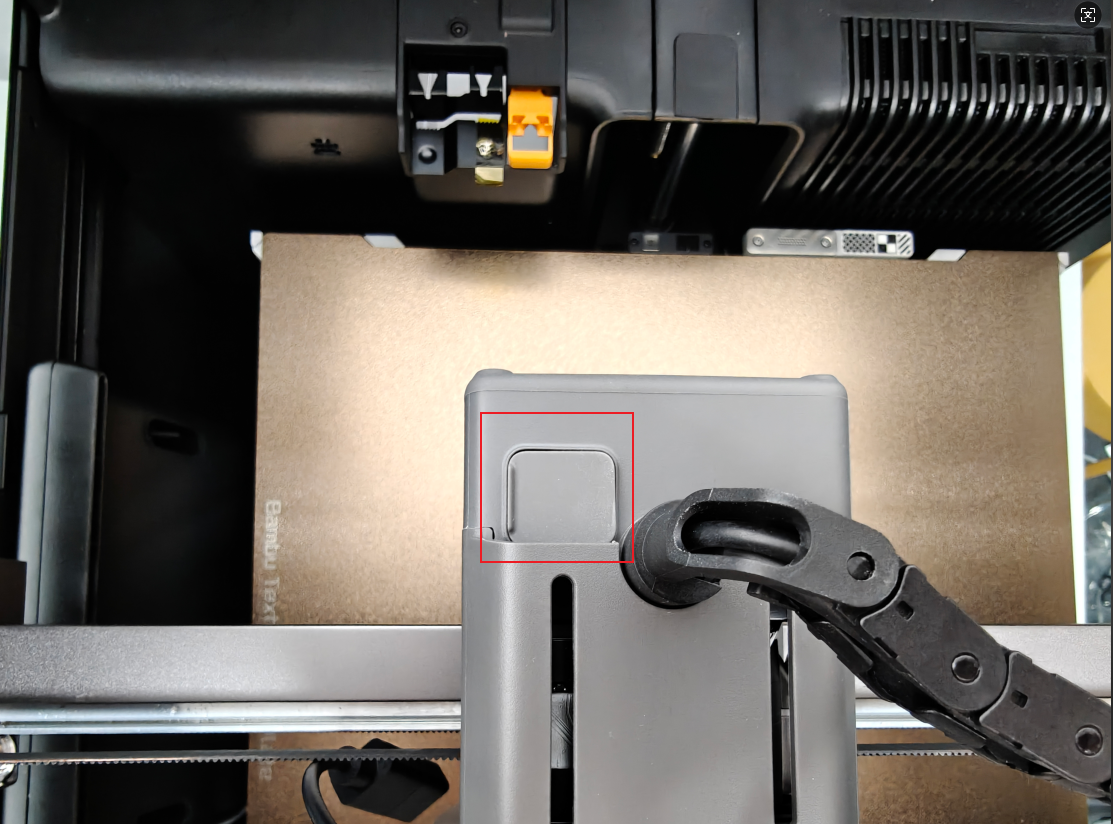

Bemærk: Hvis stikket på toolheadet ikke bruges i længere tid, anbefales det at dække det til med et dæksel for at undgå støv.

Monter den forbedrede køleblæser til toolheadet

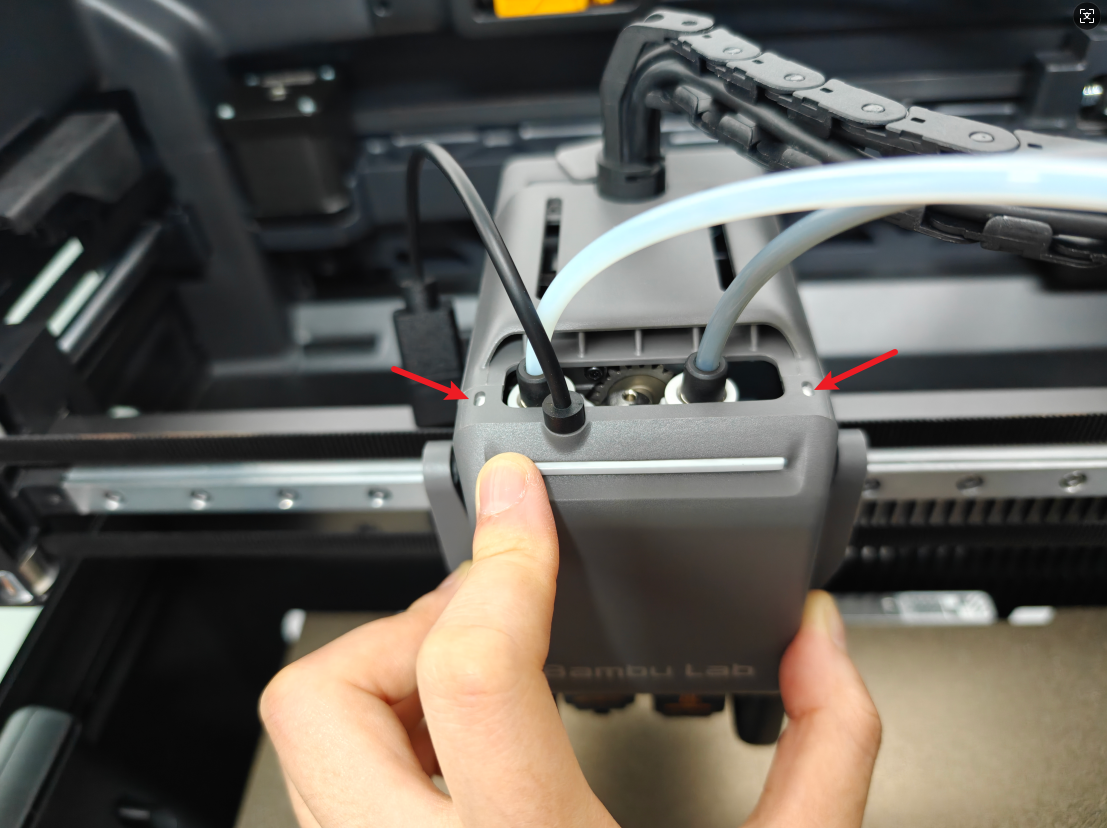

• Placér blæserens to tomme huller ud for de to positioneringsspænder til venstre og højre over extruderen, og klik blæseren på plads.

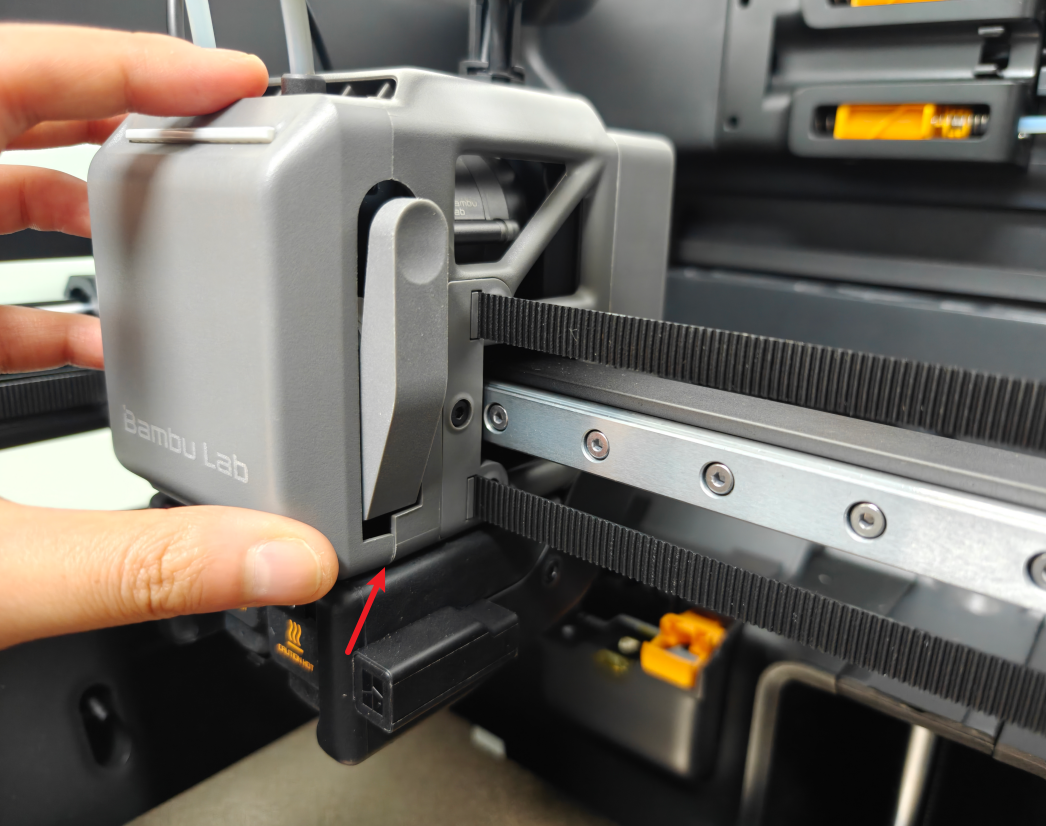

• Hold om den nederste del af blæseren, og skub den tilbage for at montere blæseren på plads. Du skal høre et klik, hvilket betyder, at den sidder sikkert.

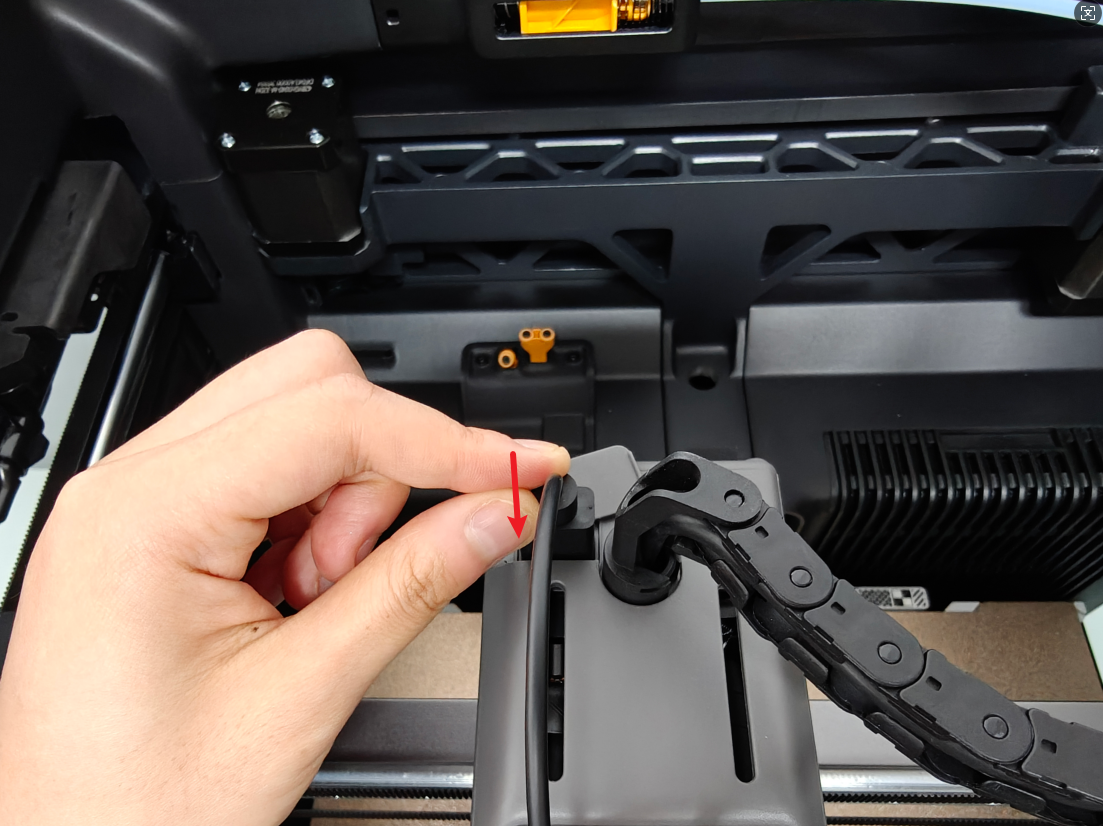

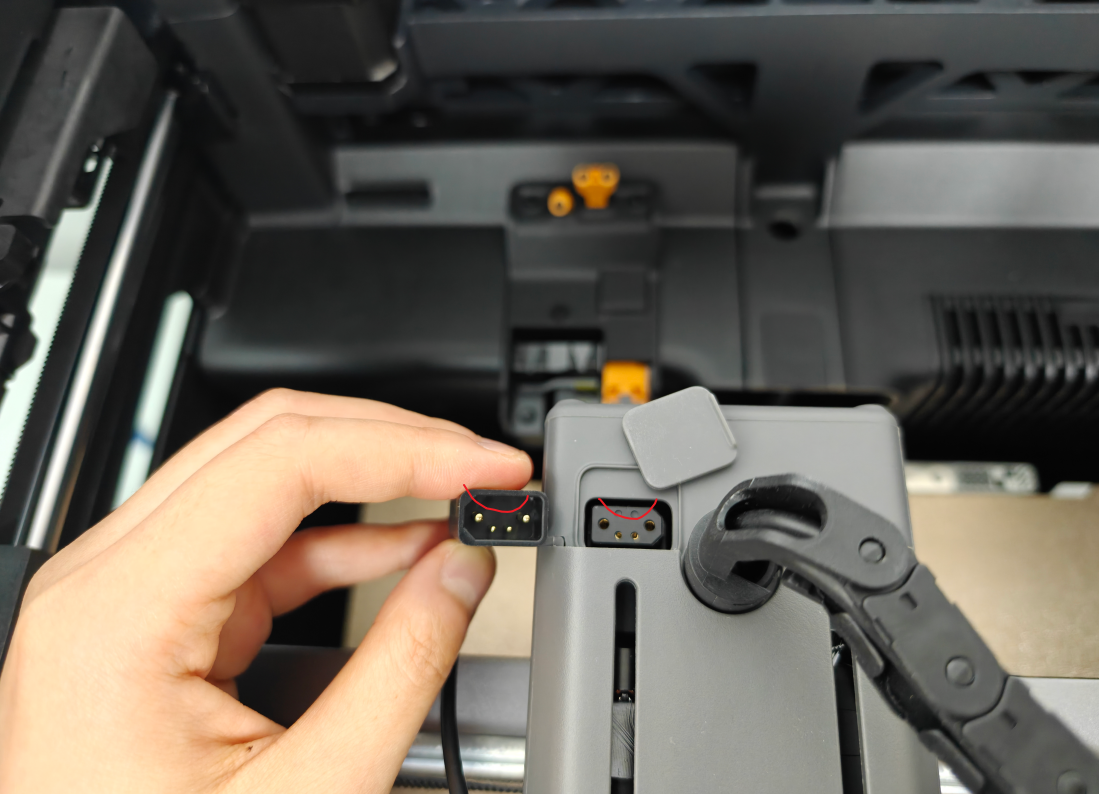

• Når du sætter blæserens stik i, skal du være opmærksom på, at stikket har en bestemt retning, og at retningen på stik og bøsning skal flugte efter benhullerne, før du sætter det i.

For H2D-enheder er kabelclipsene i nogle batches placeret under XY-rammen. For at undgå, at den forbedrede køleblæser til toolheadet kommer i konflikt med den oprindelige kabelclips i øverste højre hjørne af den forreste glasdør, når du printer modeller i maksimal størrelse, kan du se denne wiki for at fjerne den oprindelige kabelclips og flytte den, så printet forløber uden problemer.

Bekræft funktionen

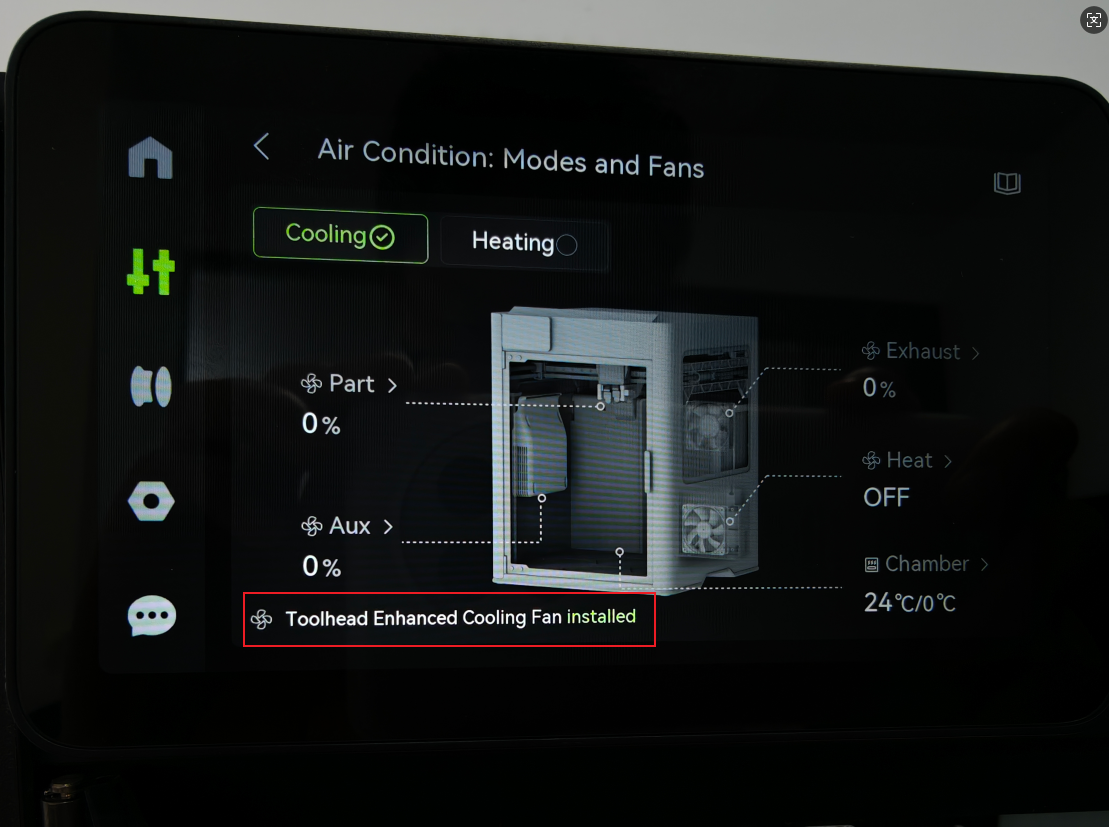

Tilslut strømforsyningen, tænd for printeren, og tjek, om denne side viser, at den forbedrede køleblæser til toolheadet er monteret.
