Udskiftning af induktions-hotend til H2C

Induktions-hotend

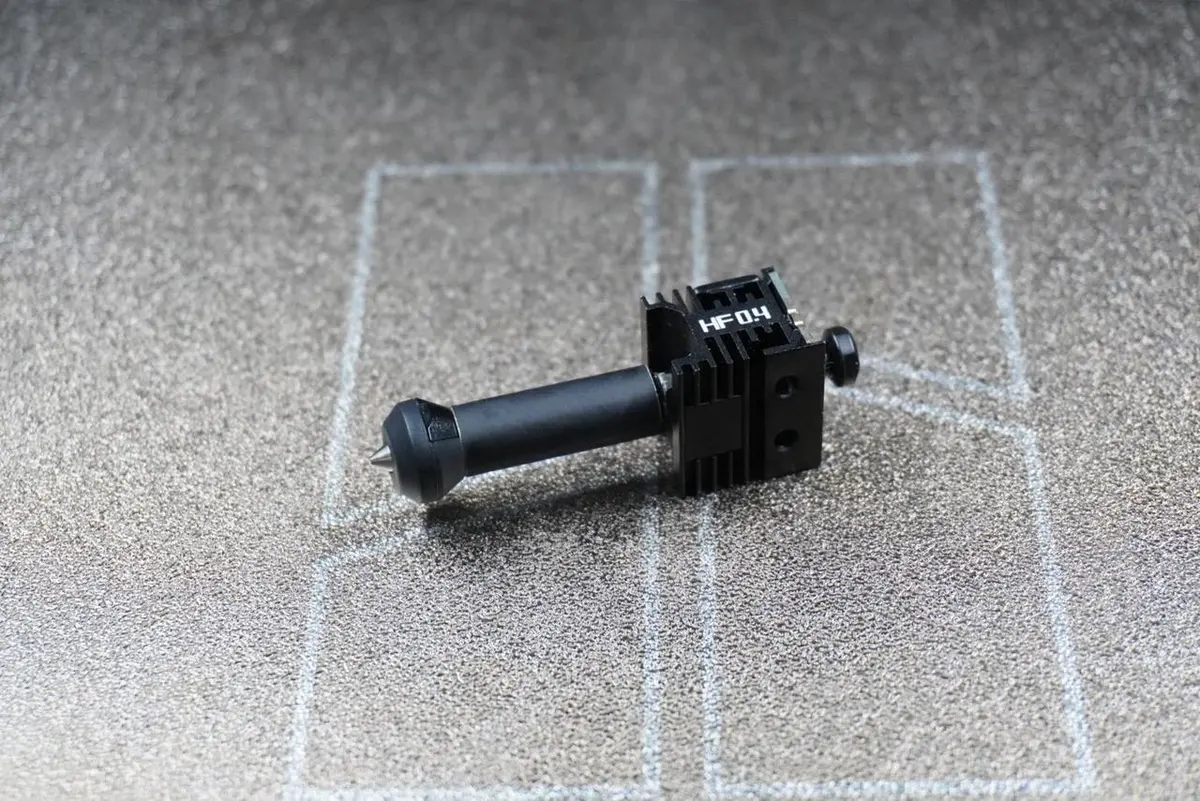

Induktions-hotend sidder på din toolhead og står for at ekstrudere printmaterialet. Til H2C-printere tilbyder vi fire dysestørrelser: 0,2 mm, 0,4 mm, 0,6 mm og 0,8 mm, så du kan vælge den, der passer bedst til dine printbehov. Der findes også en high-flow hotend til hurtigere ekstrudering og større print.

Bemærk : Hvis du skifter til en anden dysestørrelse, skal du huske at synkronisere dyseoplysningerne på enheden.

Hvornår skal du bruge denne guide

• Hotend er tilstoppet
• Hotend er beskadiget

Nødvendigt værktøj og materialer

• Nye hotend-komponenter

Sikkerhedsadvarsel

Det er afgørende, at du slukker printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og ledninger til toolhead. Hvis du arbejder med printeren tændt, kan det give kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.
Under vedligeholdelse eller fejlfinding kan du få brug for at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de berører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.
Derfor er det afgørende, at du slukker printeren og afbryder den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer omkring denne guide, kan du oprette en ny sag på vores supportside, så svarer vi hurtigst muligt og hjælper dig.

Videoguide

Automatisk fjernelse af den gamle induktions-hotend

Trin 1: Fjern den gamle hotend automatisk

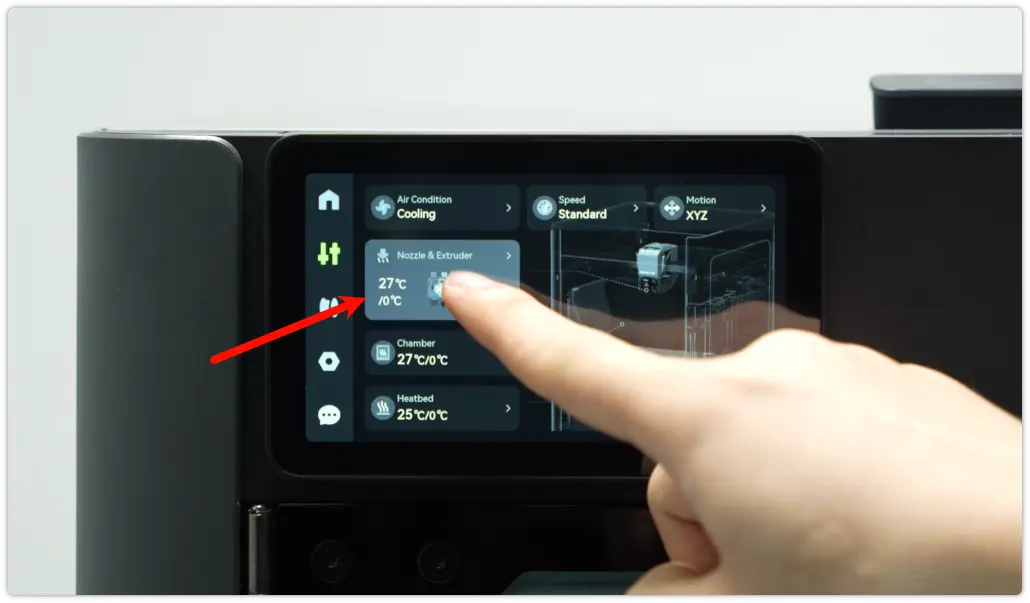

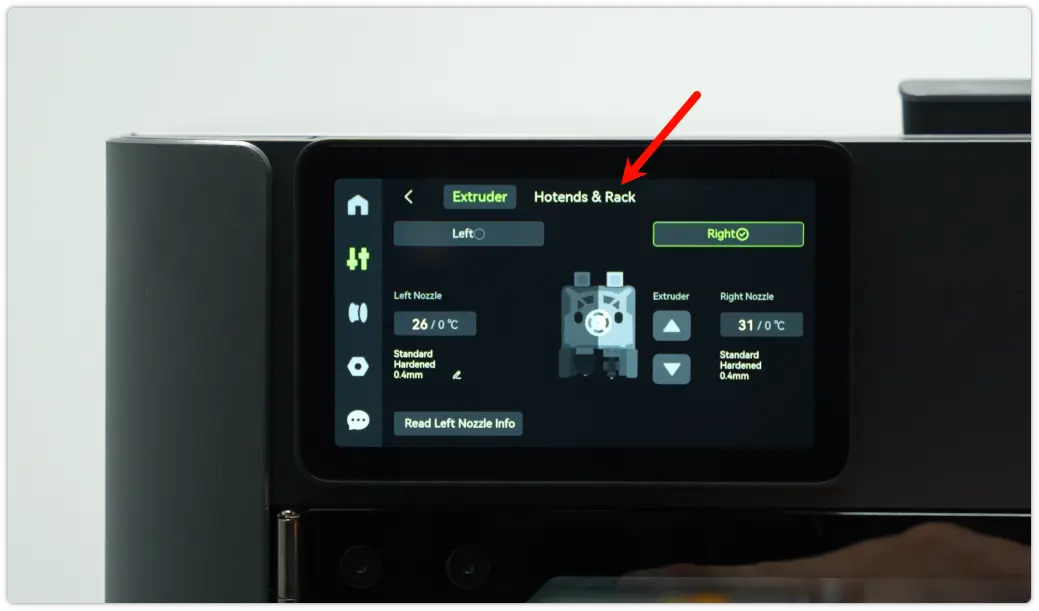

Tryk på knappen på skærmen for at åbne siden med indstillinger for dyse og ekstruder. Tryk derefter på Hotends & Rack for at åbne indstillingssiden for hotend-rammen.

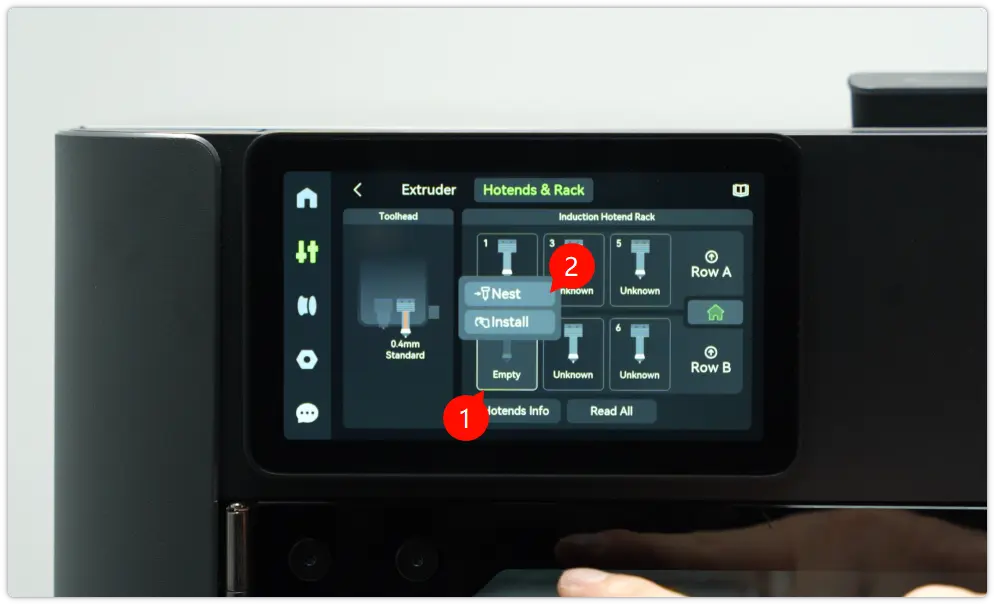

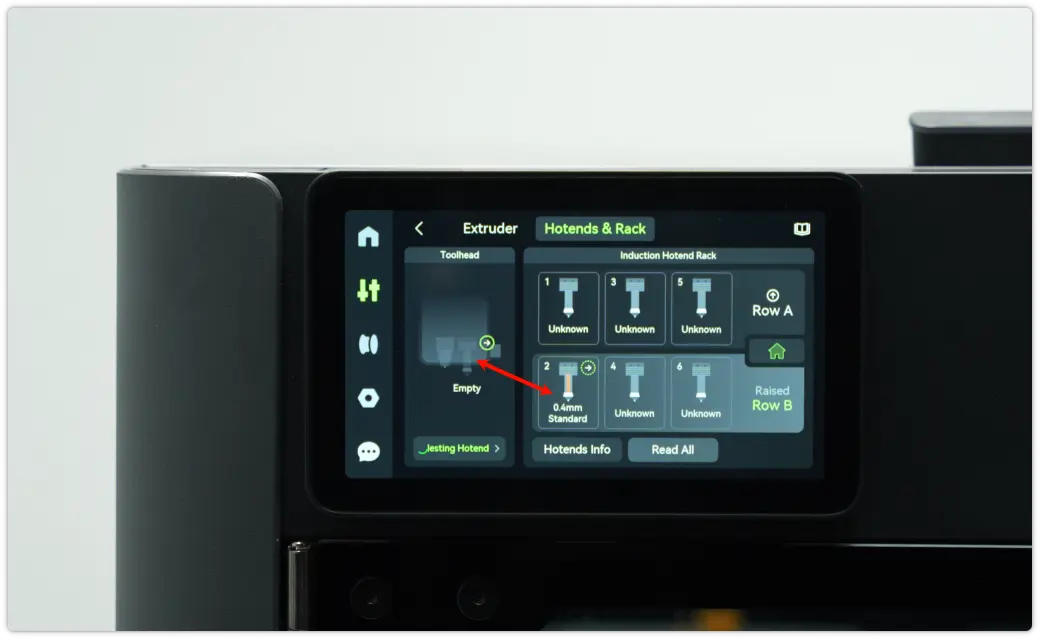

Klik på det tomme hotend-holdernummer på induktions-hotend-holderen, og klik derefter på knappen Nest. Den hotend, der sidder på din toolhead, placeres automatisk i den holder.

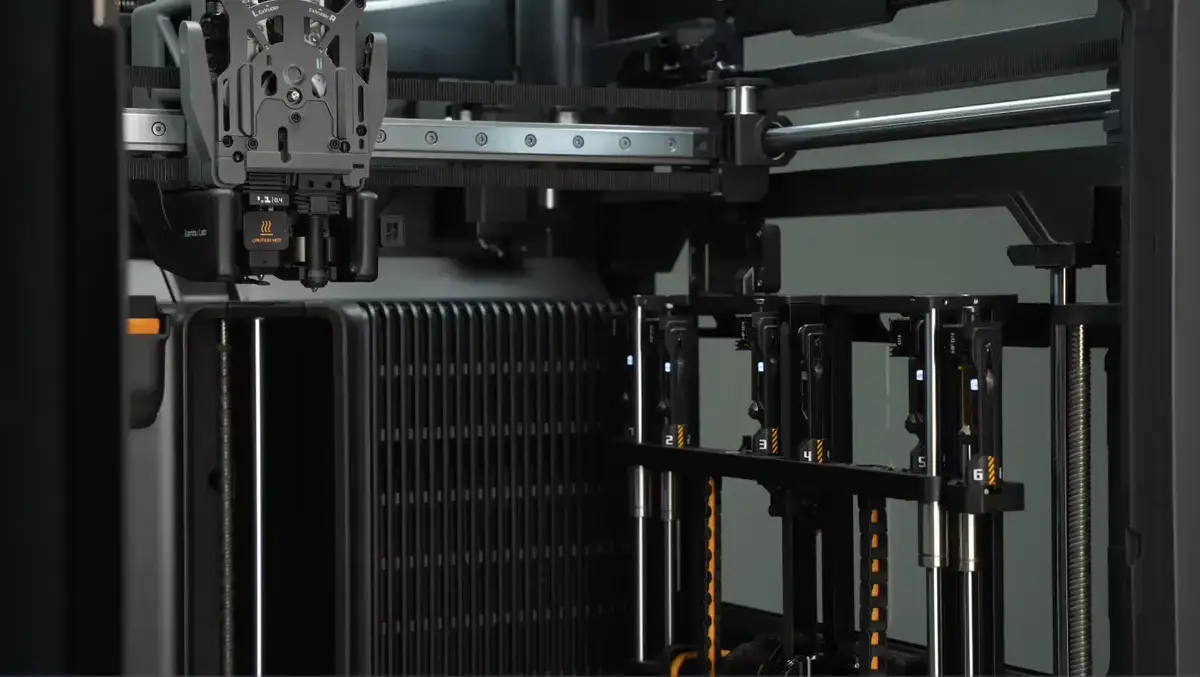

Som vist på figuren nedenfor bevæger din toolhead sig hen over den pågældende plads for at placere induktions-hotend.

Trin 2: Automatisk montering af en ny hotend

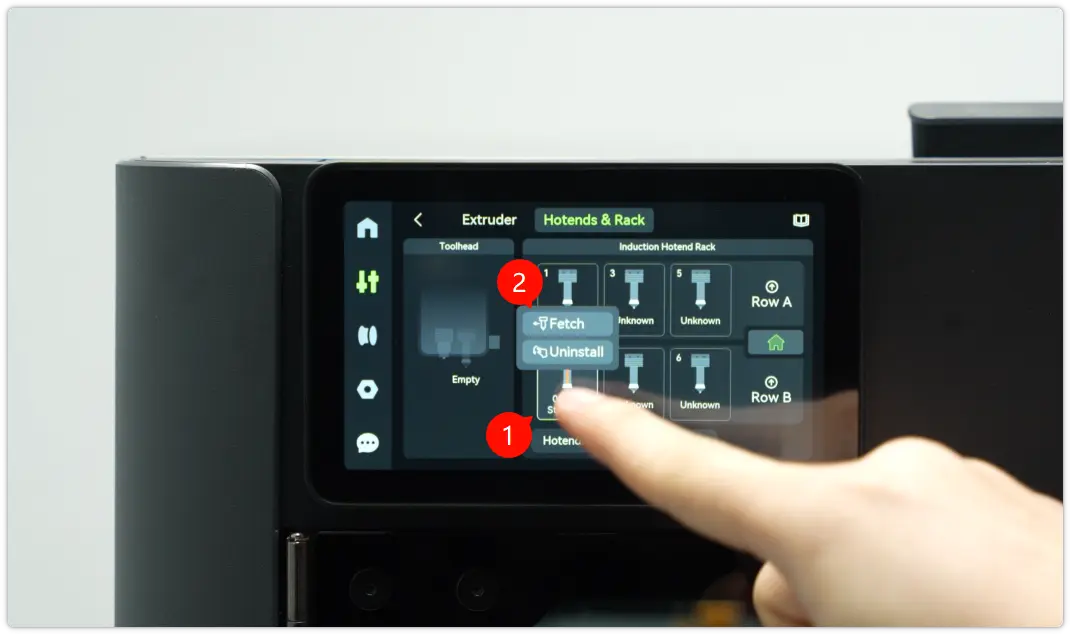

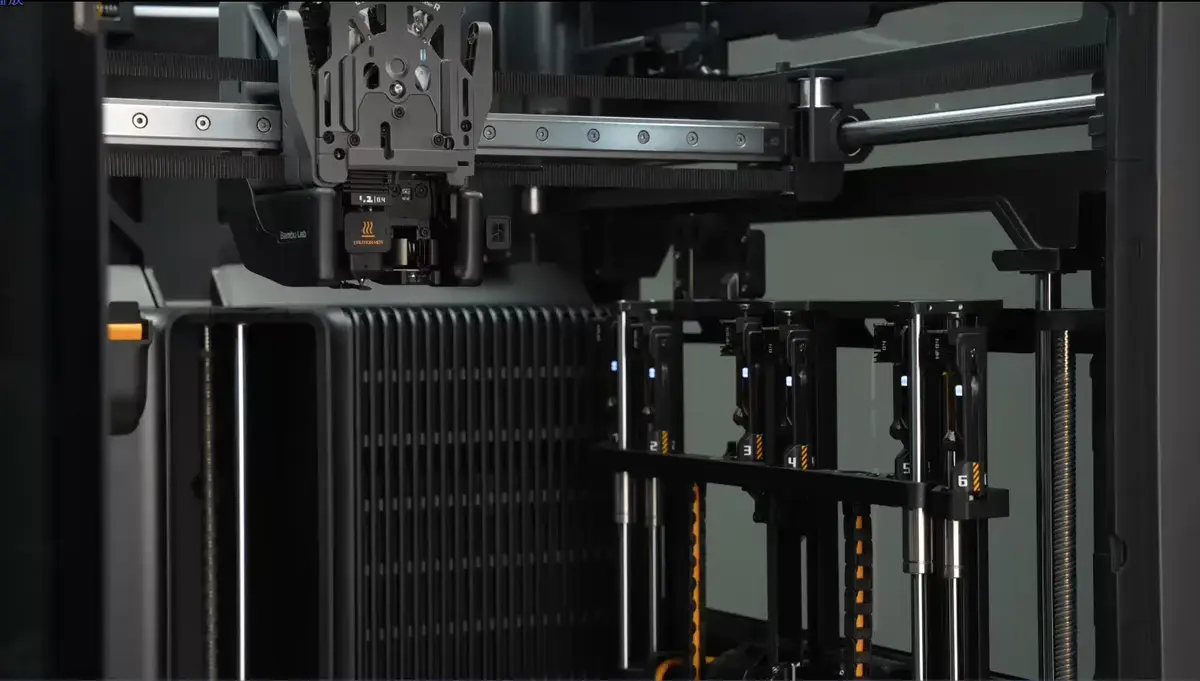

Klik på det ønskede hotend-nummer på hotend-holderen, og klik derefter på knappen Fetch. Din toolhead monterer automatisk den valgte hotend.

Manuel udskiftning af hotend

Trin 1: Sænk varmepladen

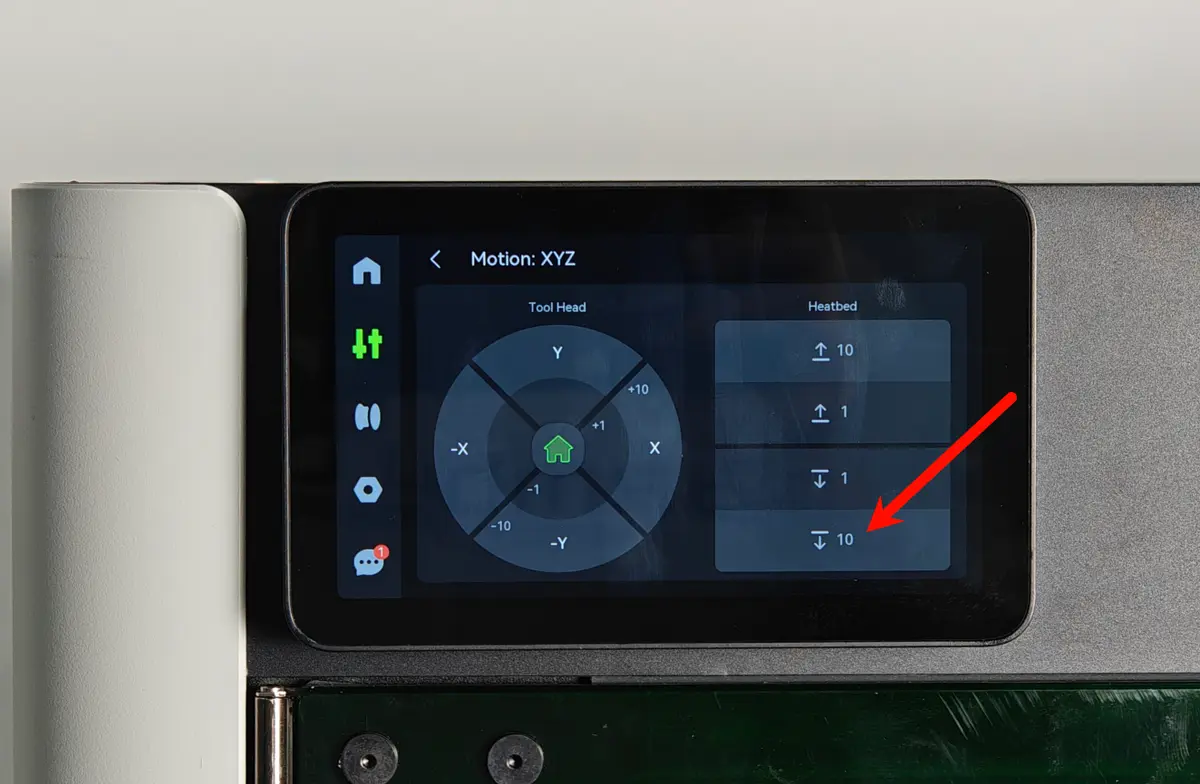

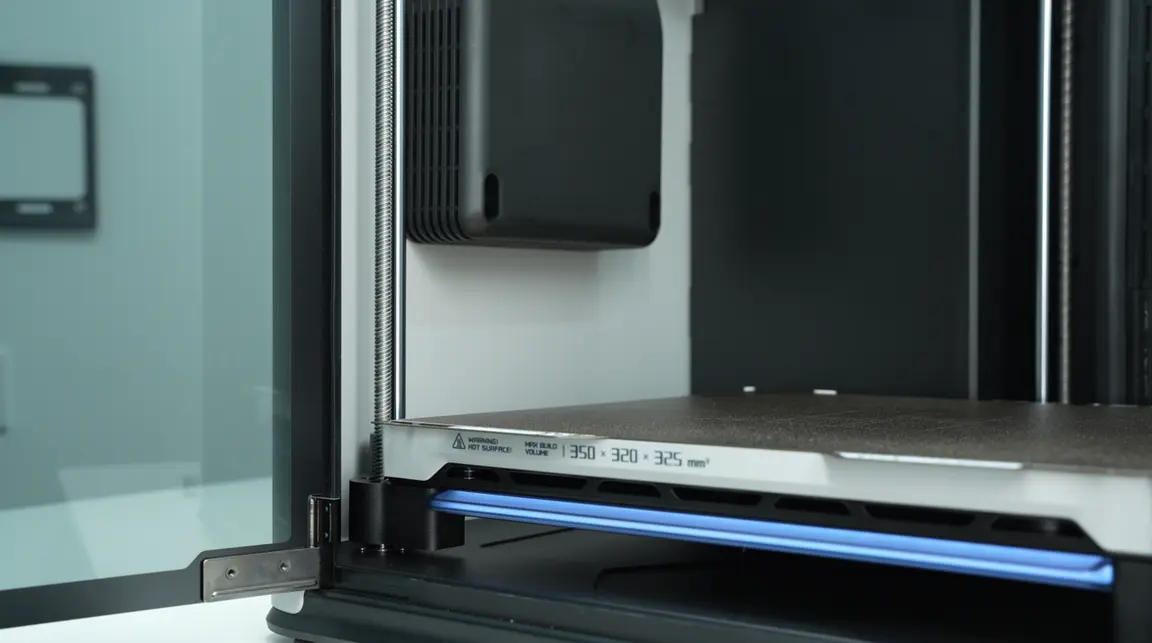

Sænk varmepladen via skærmen, så montering og afmontering bliver lettere. Sørg for, at din hotend har stuetemperatur, og sluk derefter for strømmen.

Trin 2: Fjern toolhead-køleblæseren

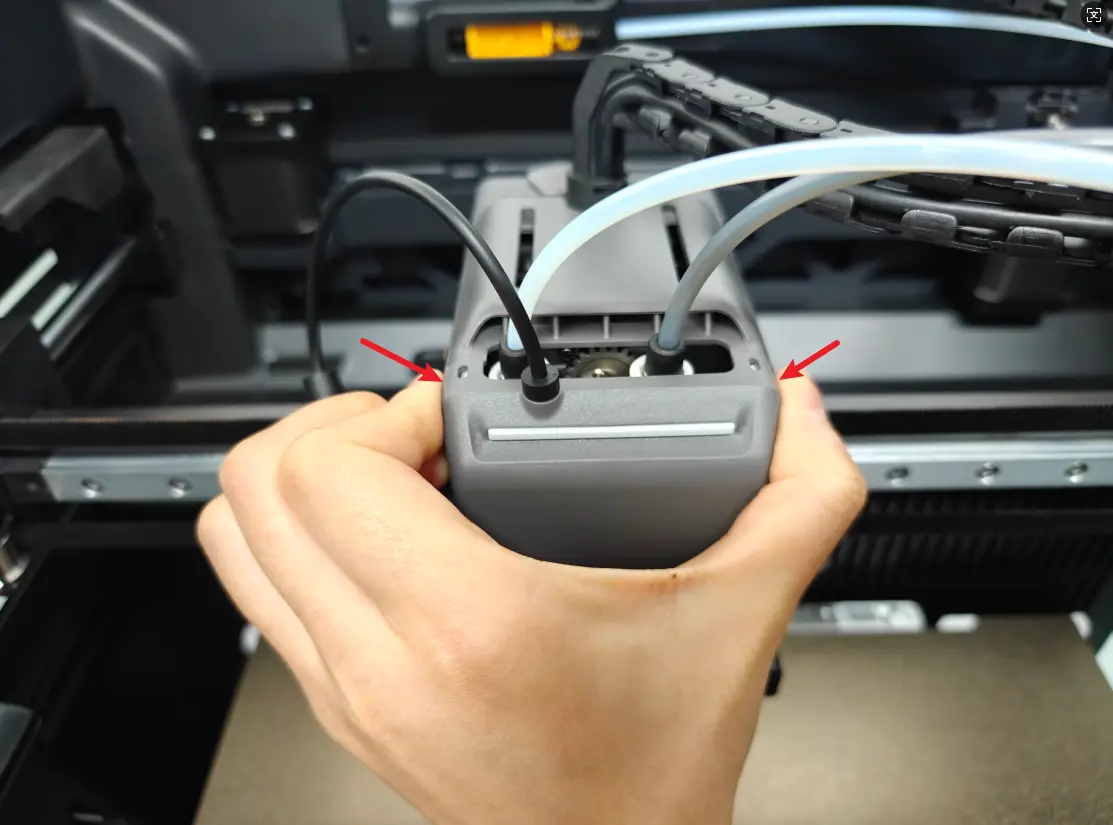

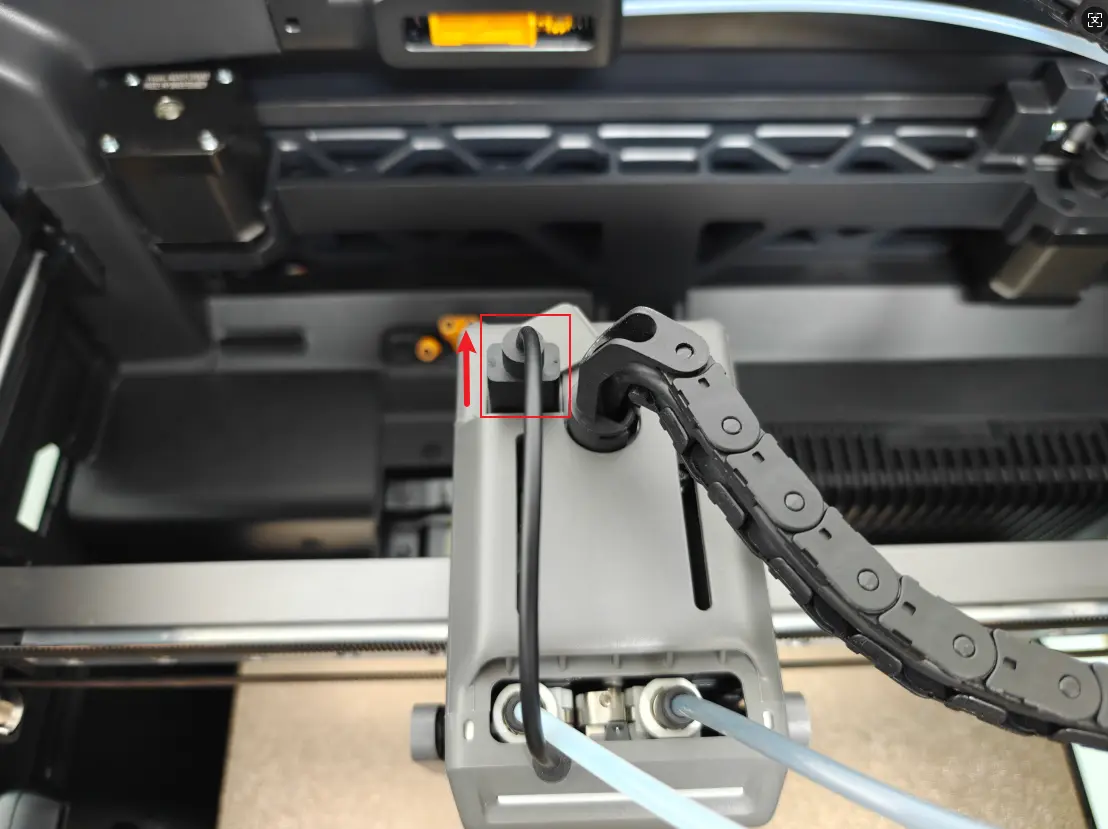

Afbryd blæserstikket, klem øverst på toolhead-køleblæseren, og løft den opad for at fjerne den.

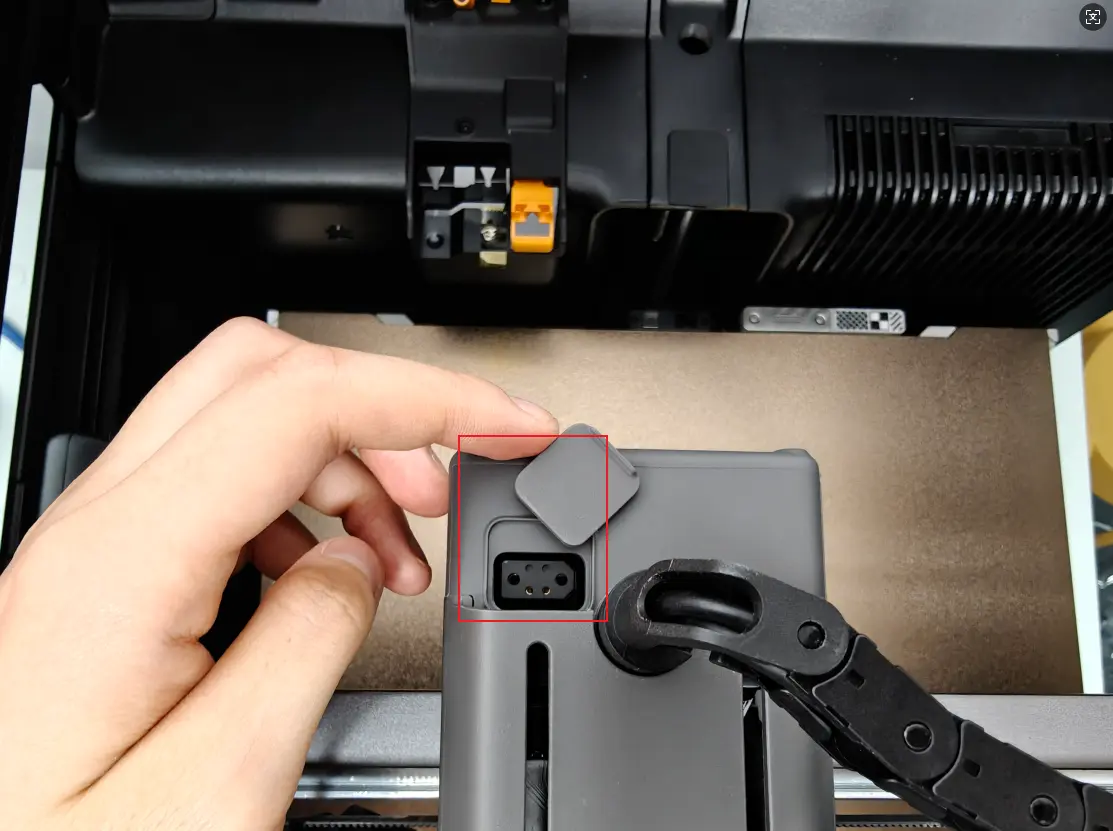

Bemærk: Hvis din toolhead ikke skal bruges i længere tid, anbefales det at dække den med en hætte for at undgå støvophobning.

Trin 3: Fjern hotend

Før du udskifter din hotend, skal du altid tjekke dens aktuelle temperatur for at undgå forbrændinger fra høj varme

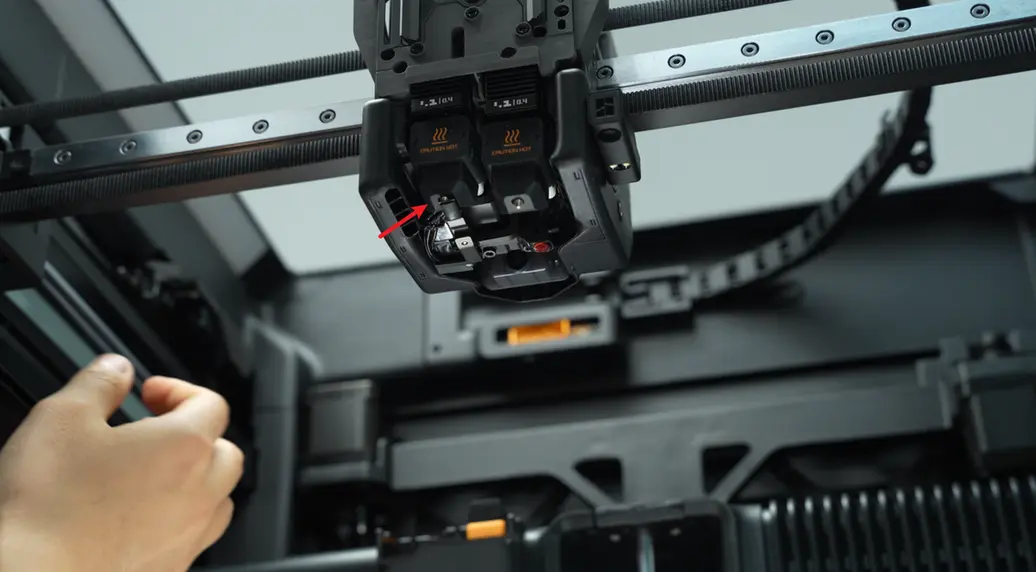

Dyseflowblokeringen sidder på løftearmen. Når du bevæger armen, bevæger flowblokeringen sig til venstre og højre. Hvis den står i vejen for induktions-hotend, skal du flytte armen først, så du ikke kommer til at bøje den under afmontering af hotend.

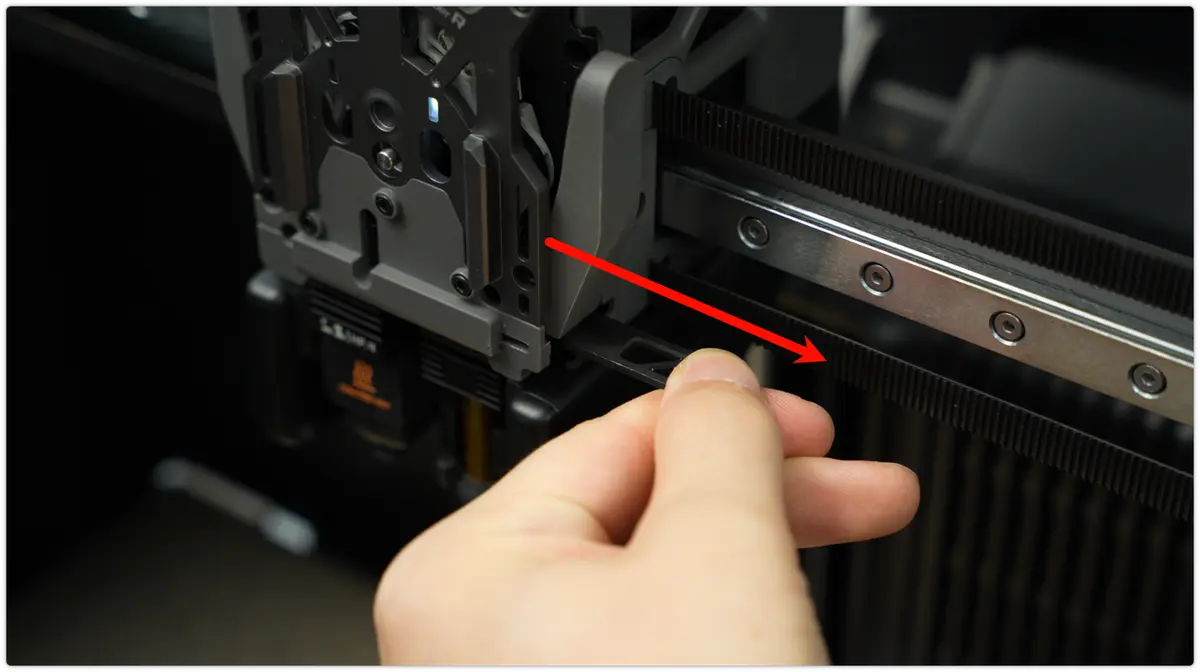

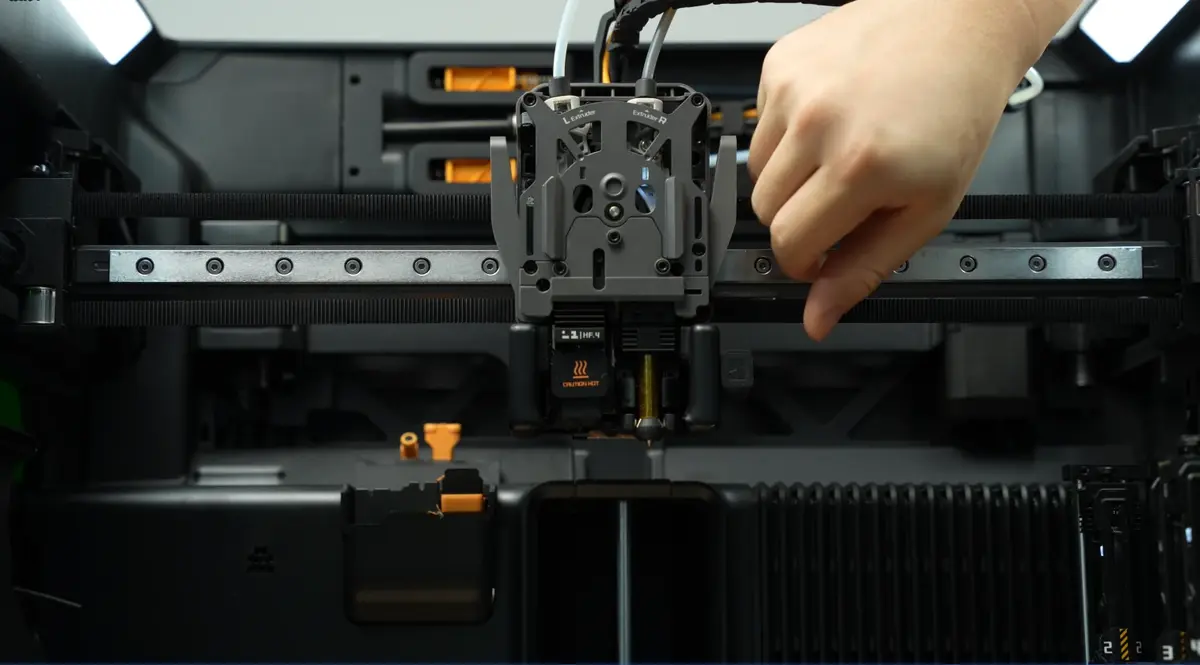

Træk hotend-låsen til højre for at låse induktions-hotend op, klem derefter om dysespidsen, og træk den diagonalt ud for at fjerne induktions-hotend.

ℹ️Bemærk: Hvis filament klæber eller efterladenskaber forhindrer, at din hotend let kan tages ud af varmebasen, kan du opvarme hotend en smule. Vrik den derefter forsigtigt løs med en pincet eller en skruetrækker. Tag varmebestandige handsker på, før du fjerner hotend. Efter afmontering skal du bruge en tang eller saks til at skære eventuelt resterende filament af øverst på hotend, så den kan monteres korrekt igen.

Trin 4: Monter hotend

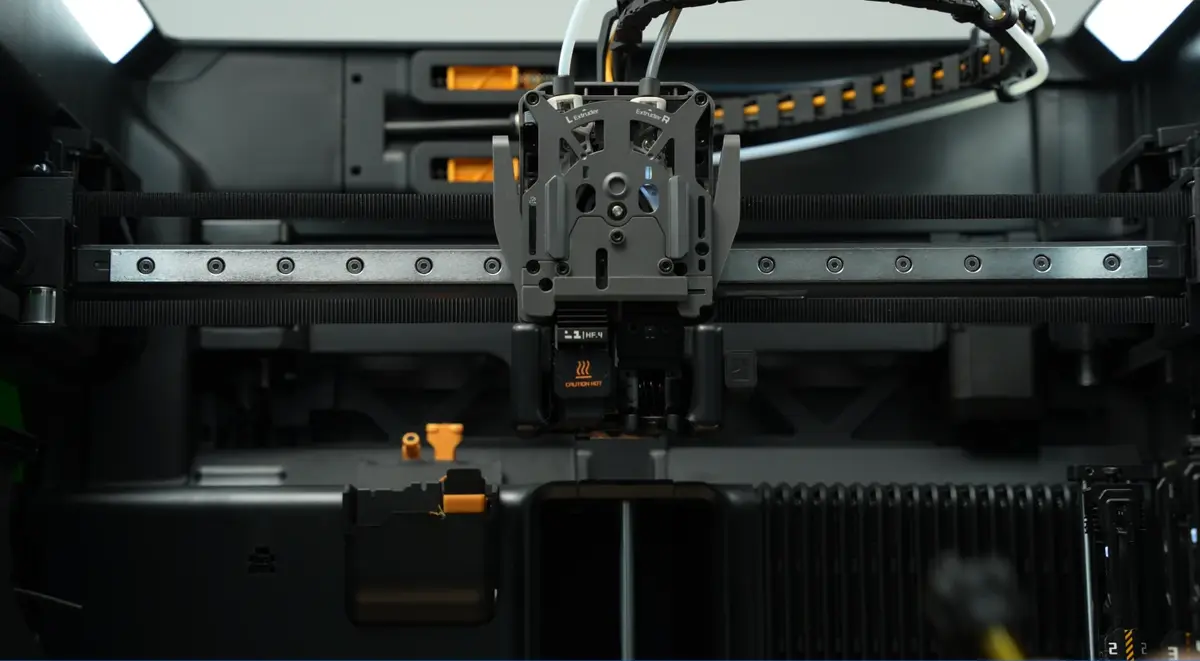

Skub hotend-låsen til venstre som vist på diagrammet. Ryst induktions-hotend med hånden. Hvis der ikke er nogen løshed, er induktions-hotend låst korrekt fast.

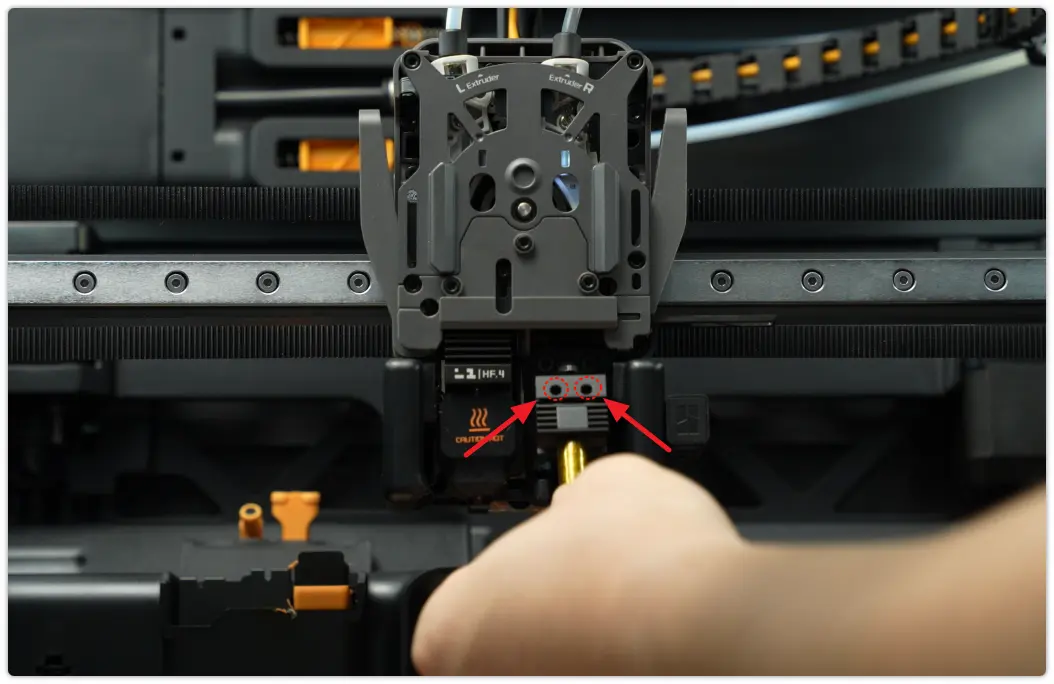

Forholdsregel: Enden af induktions-hotend med de to åbninger skal vende fremad, før den fastgøres.

Udskift induktions-hotend på Vortek-racket

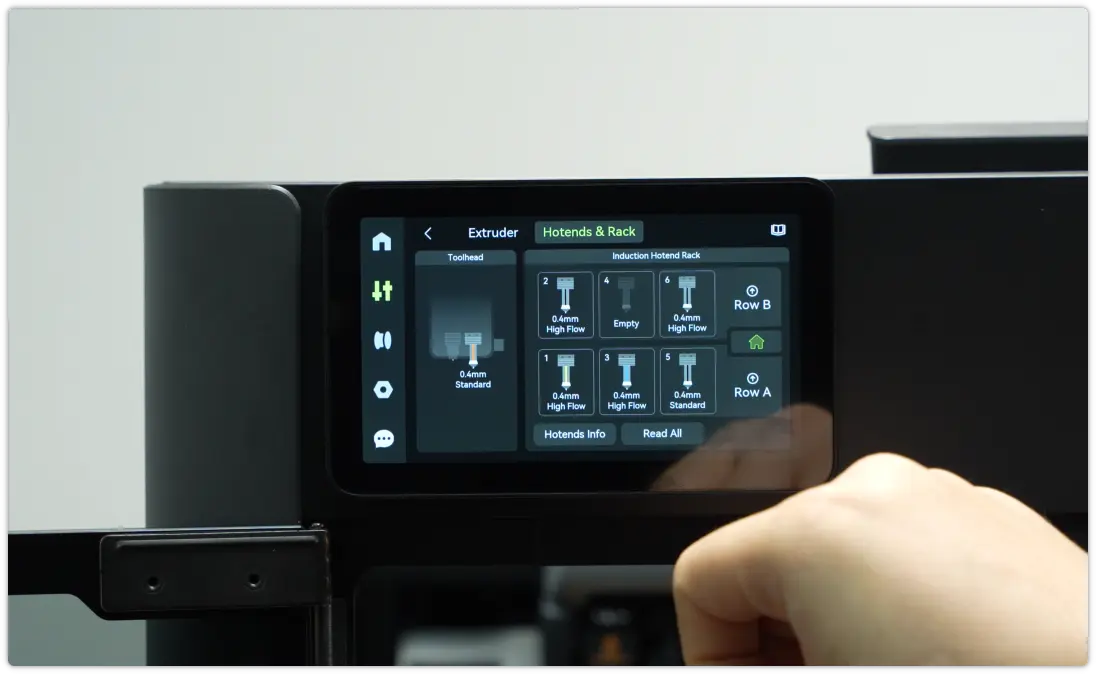

Tryk på knappen på skærmen for at åbne siden med indstillinger for dyse og ekstruder. Tryk derefter på Hotends & Rack for at åbne indstillingssiden for hotend og hotend-rack.

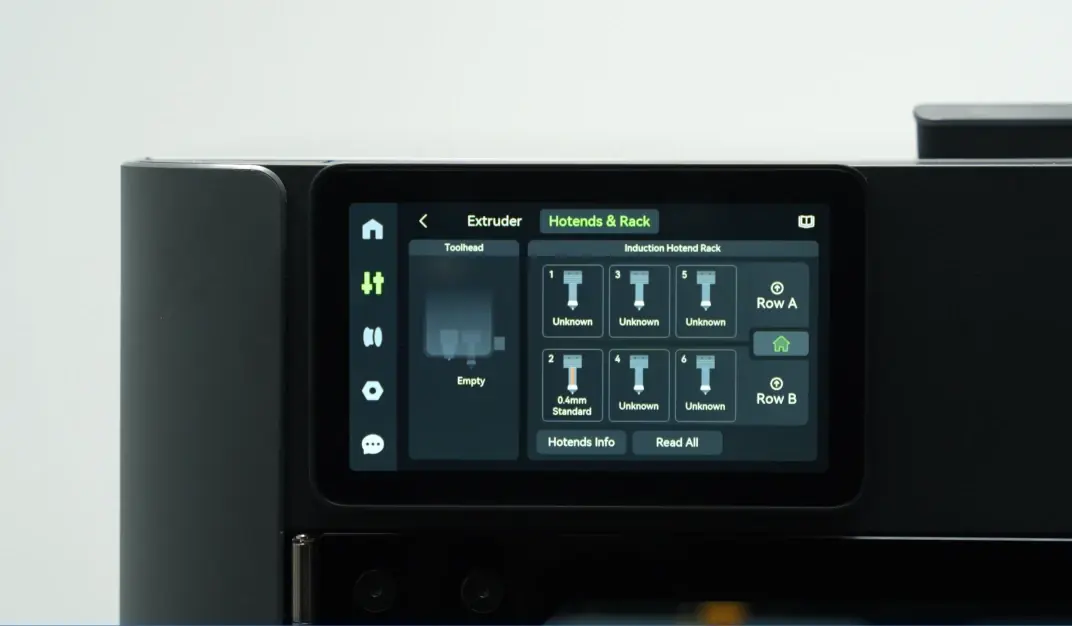

Klik på nummeret på den hotend, der skal udskiftes, på hotend-holderen, og klik derefter på knappen Uninstall. Din toolhead bevæger sig automatisk til den hævede position.

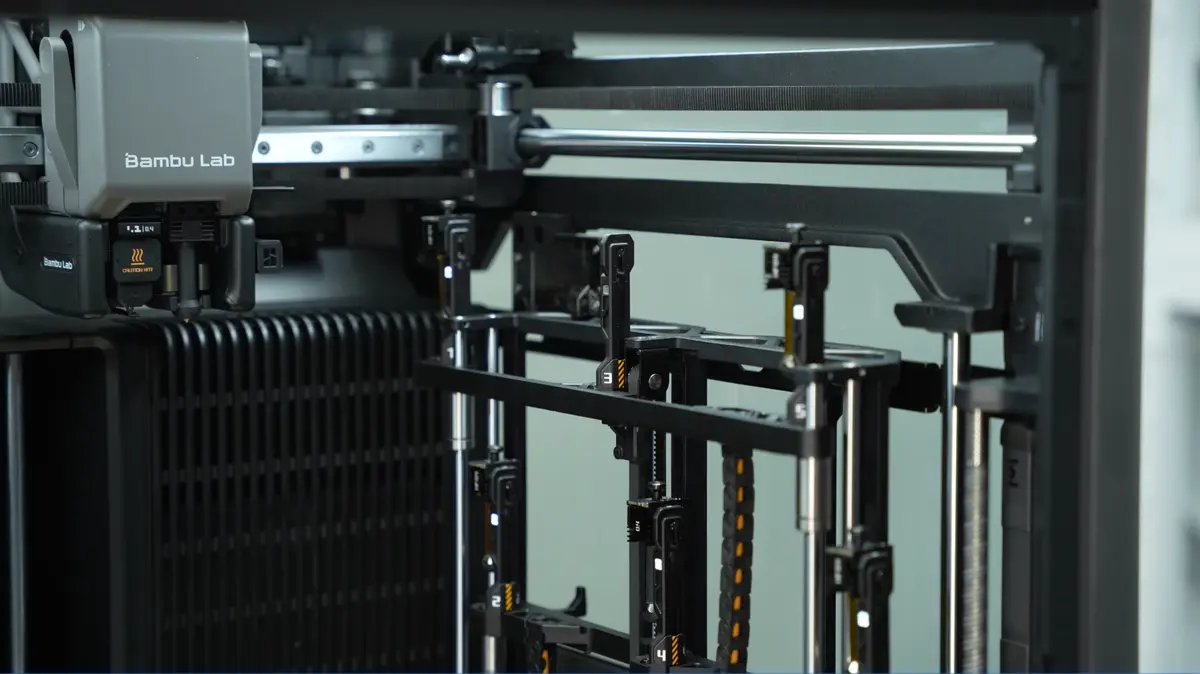

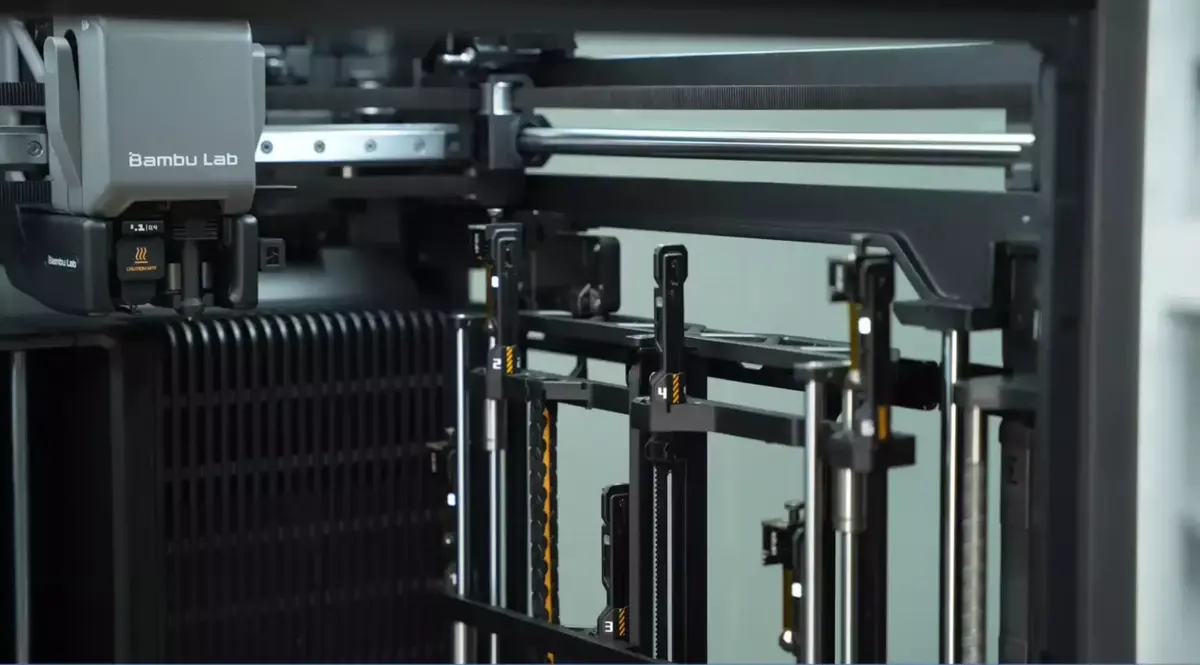

Fjern nu den hotend, der skal udskiftes, fra hotend-holderen med hånden, og sæt en ny hotend i.

Synkroniser dyseoplysninger på enheden

Hvis du har udskiftet din hotend med en af en anden diameter eller et andet materiale, skal du klikke på "Read" igen på Hotend & Rack-skærmen.

Kalibreringstrin efter arbejdet

Det anbefales at kalibrere printeren, når udskiftningen er gennemført.

Kontrol af funktion

Så længe din hotend sidder fast og kan ekstrudere normalt, er det i orden.
