Udskift komponentkoleblaeseren paa H2S

H2S komponentkoleblaeser

Hvornaar skal den bruges?

Almindelige problemer, der kan kraeve udskiftning af H2S komponentkoleblaeseren, omfatter:

• Tilstopning af hotend som folge af printfejl har beskadiget komponentkoleblaeseren

• Komponentkoleblaeseren larmer under drift

• Bambu Lab teknisk support anbefaler udskiftning

Nodvendigt vaerktoj og materialer

• Ny komponentkoleblaeser

• H1.5 unbrakonogle

• 20 min

Skrueliste

• Skrue A: Bagsiden af koleblaeseren (fastgjort til baghuset) og skruerne til toolheadens baghus, i alt 3 stk: BT2x8

• Skrue B: Skruerne paa venstre og hojre side af komponentkoleblaeseren, i alt 2 stk: BT2x5

Sikkerhedsadvarsel

VIGTIGT!
Det er afgorende at slukke for printeren, for du udforer noget vedligeholdelsesarbejde, herunder arbejde paa printerens elektronik og toolhead-ledninger. Hvis du udforer opgaver med printeren taendt, kan det resultere i en kortslutning, der forer til skade paa elektronikken og sikkerhedsrisici.
Under vedligeholdelse eller fejlfinding kan du blive nodt til at afmontere dele, herunder hotend. Det blotlagger ledninger og elektriske komponenter, der kan kortslutte, hvis de rorer hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er taendt. Det kan resultere i skade paa printerens elektronik og yderligere problemer.
Derfor er det afgorende at slukke for printeren og afbryde den fra stromkilden, for du udforer nogen form for vedligeholdelse. Det forhindrer kortslutninger eller skade paa printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Hvis du har bekymringer eller sporgsmal til at folge denne guide, sa opret en ny sag paa vores supportside, sa gor vi vores bedste for at svare hurtigt og give dig den hjaelp, du har brug for.

Fjern komponentkoleblaeseren

Trin 1: Losn komponentkoleblaeseren

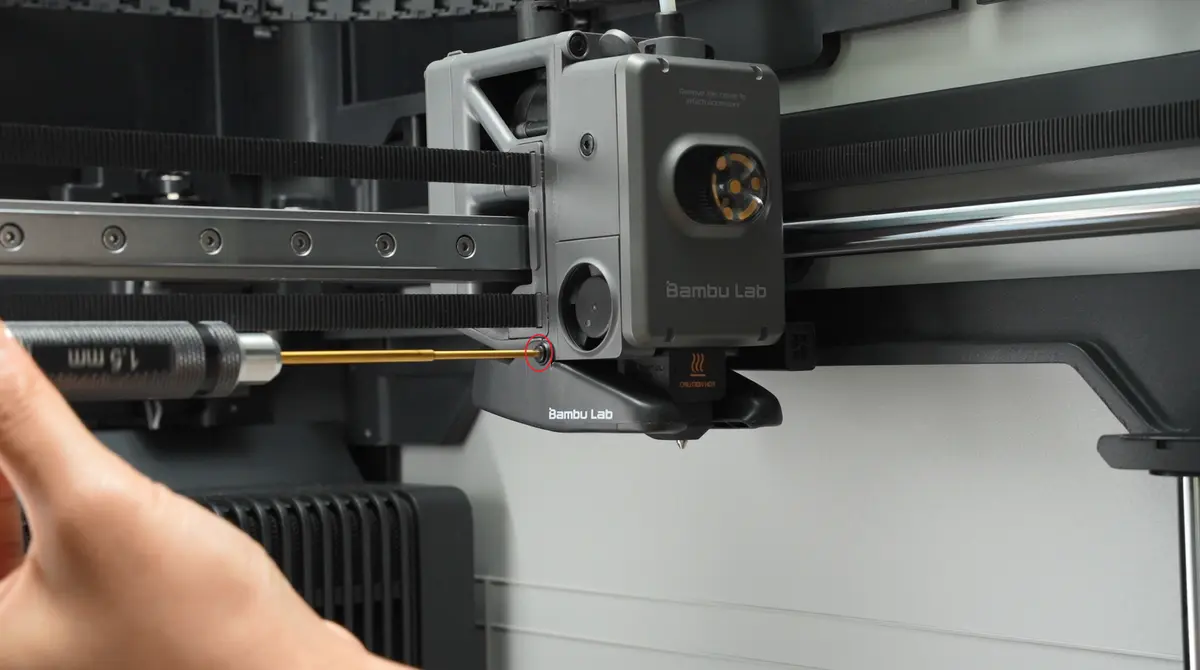

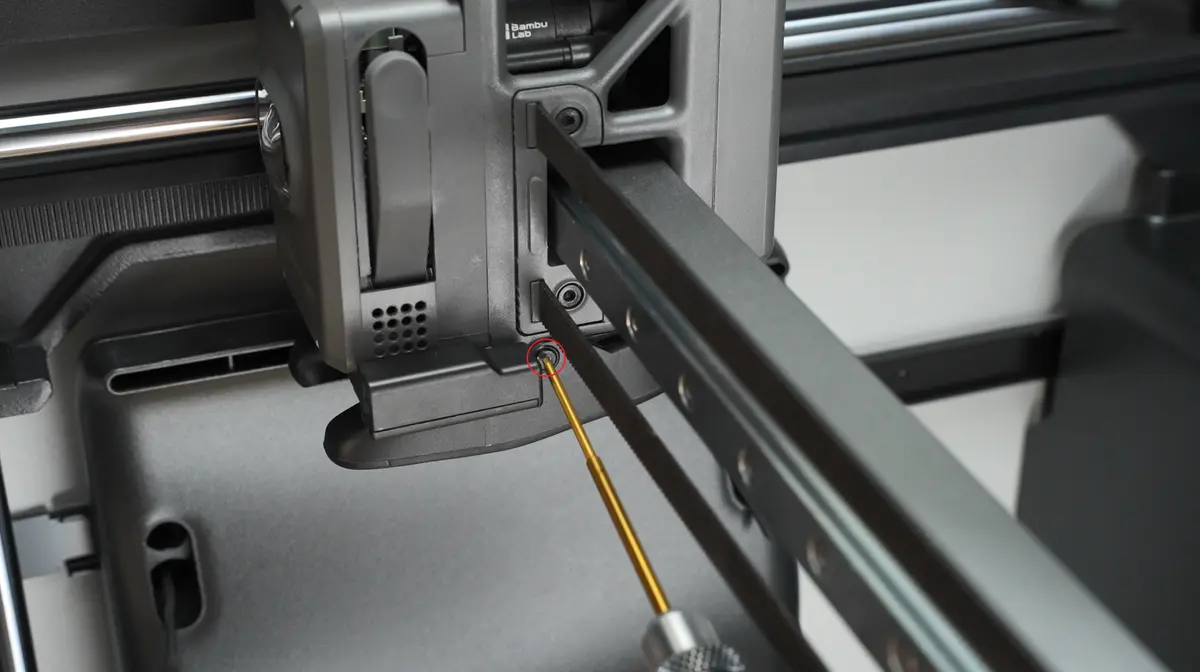

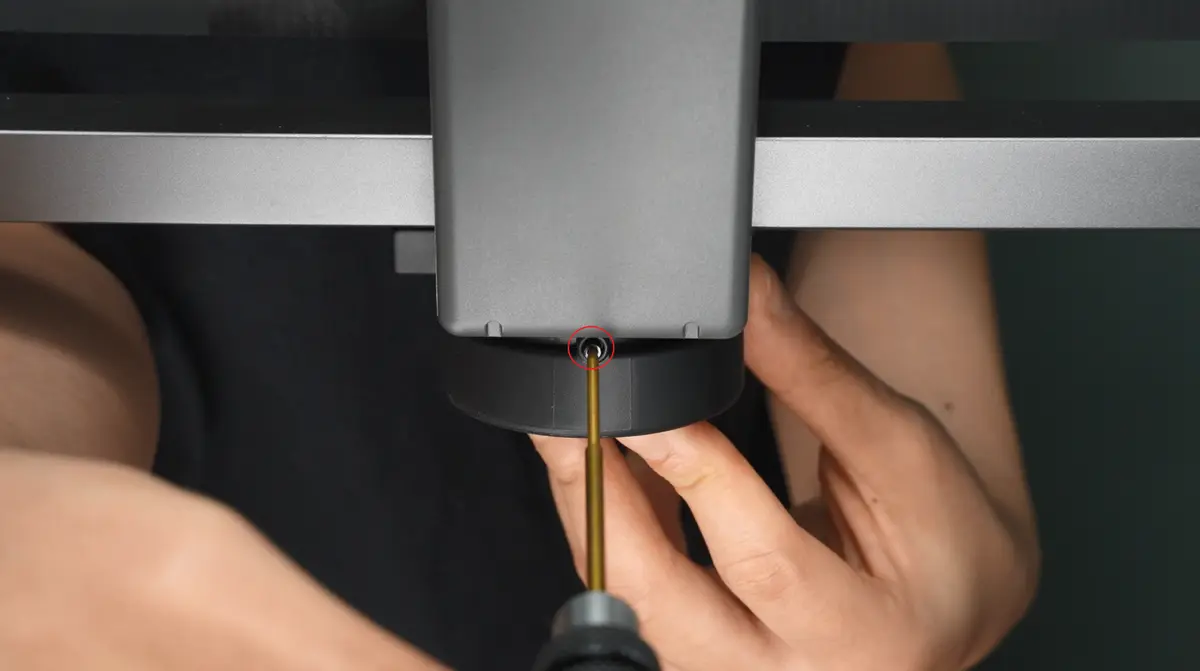

Fjern de 3 skruer paa komponentkoleblaeseren, hvoraf den 1 skrue paa bagsiden er fastgjort til toolheadens baghus.

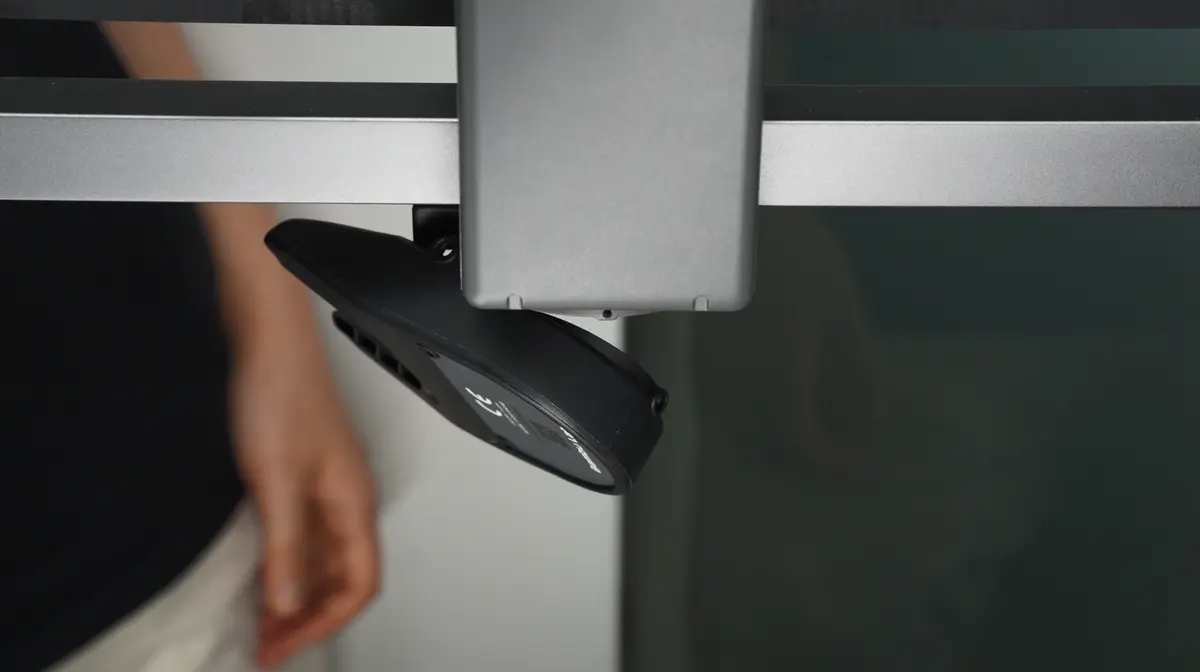

Naar skruerne er losnet, maa du ikke traekke i blaeseren; lad blot blaeseren hange naturligt ned for at undga at beskadige stikket.

Trin 2: Losn toolheadens baghus

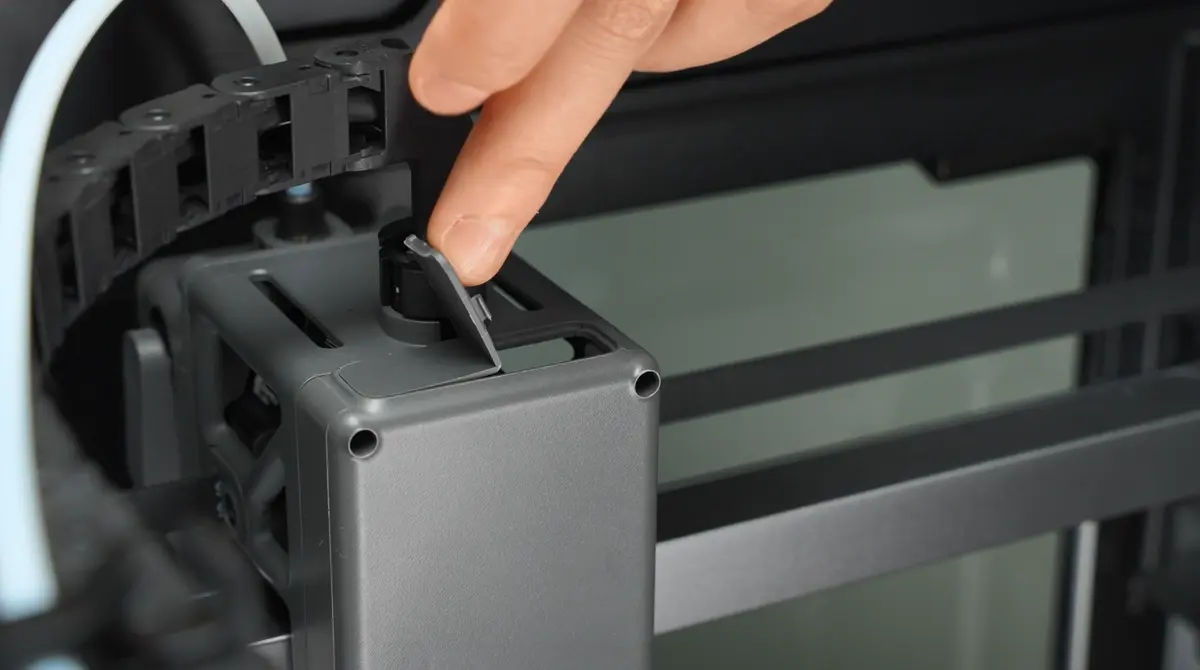

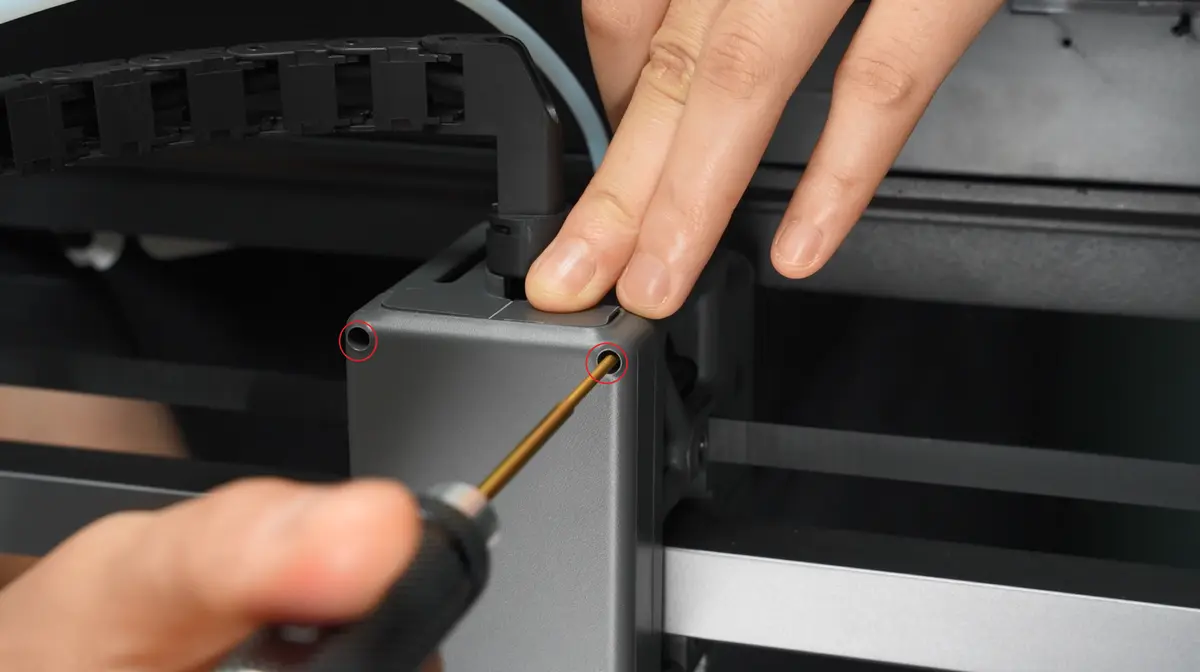

Fjern de 2 skruer paa toolheadens baghus og aaben interfacedakslet;

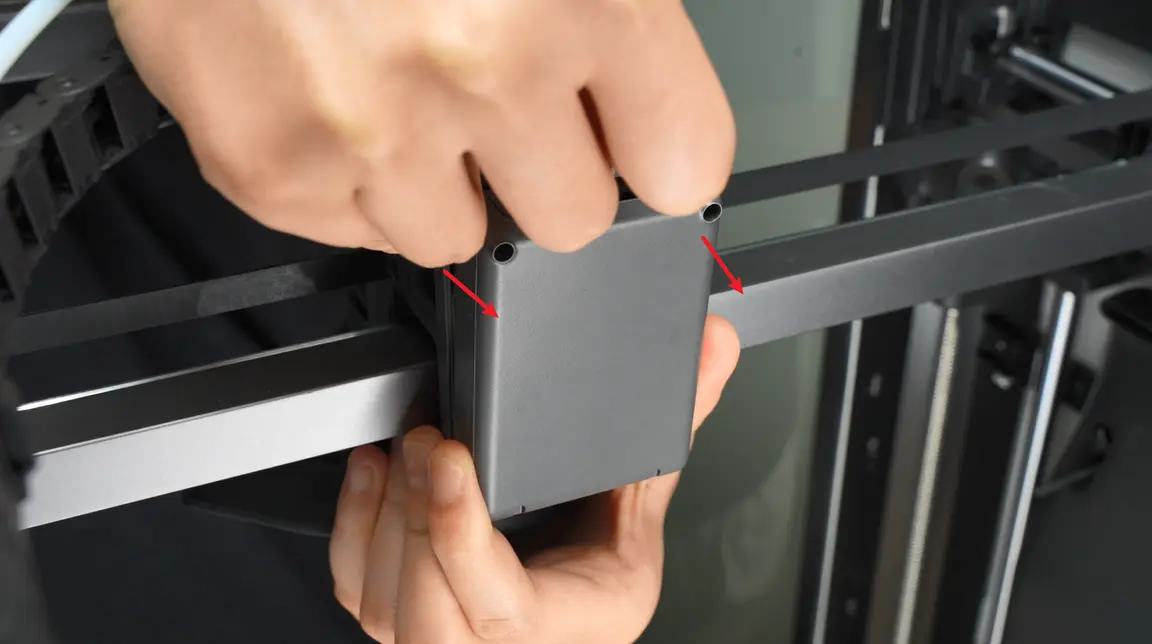

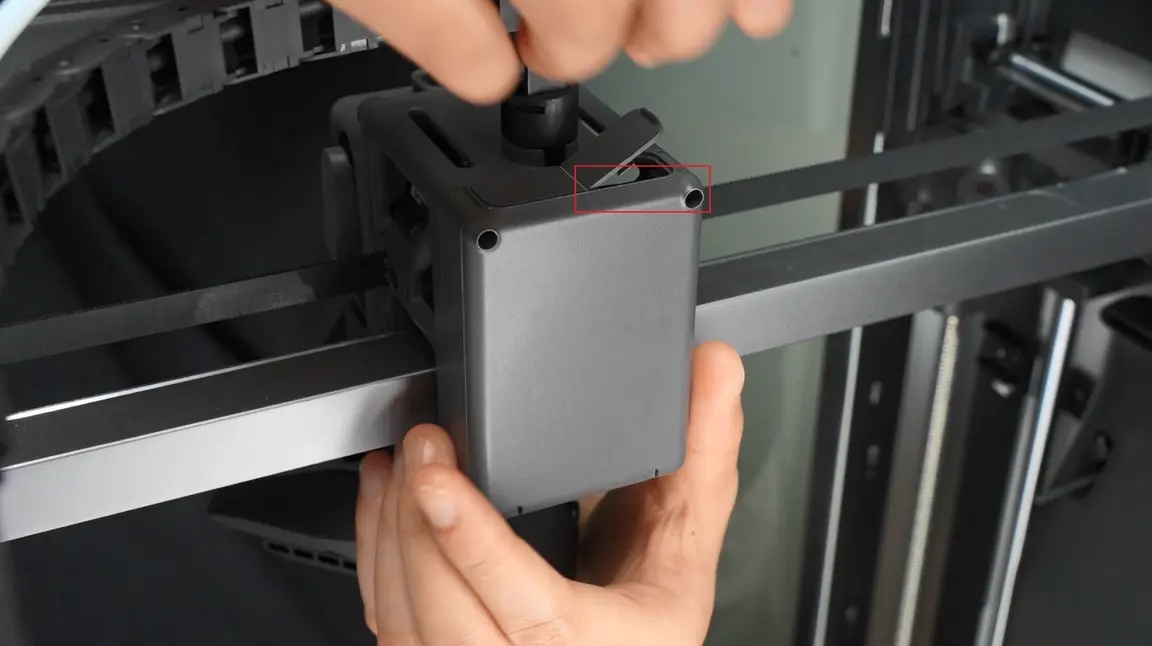

Naar interfacedakslet er aabnet, skal du bruge fingrene til forsigtigt at skubbe toolheaden tilbage fra indervaeggen.

Trin 3: Fjern komponentkoleblaeseren

Frakobl stikket til hotendets varmeenhed;

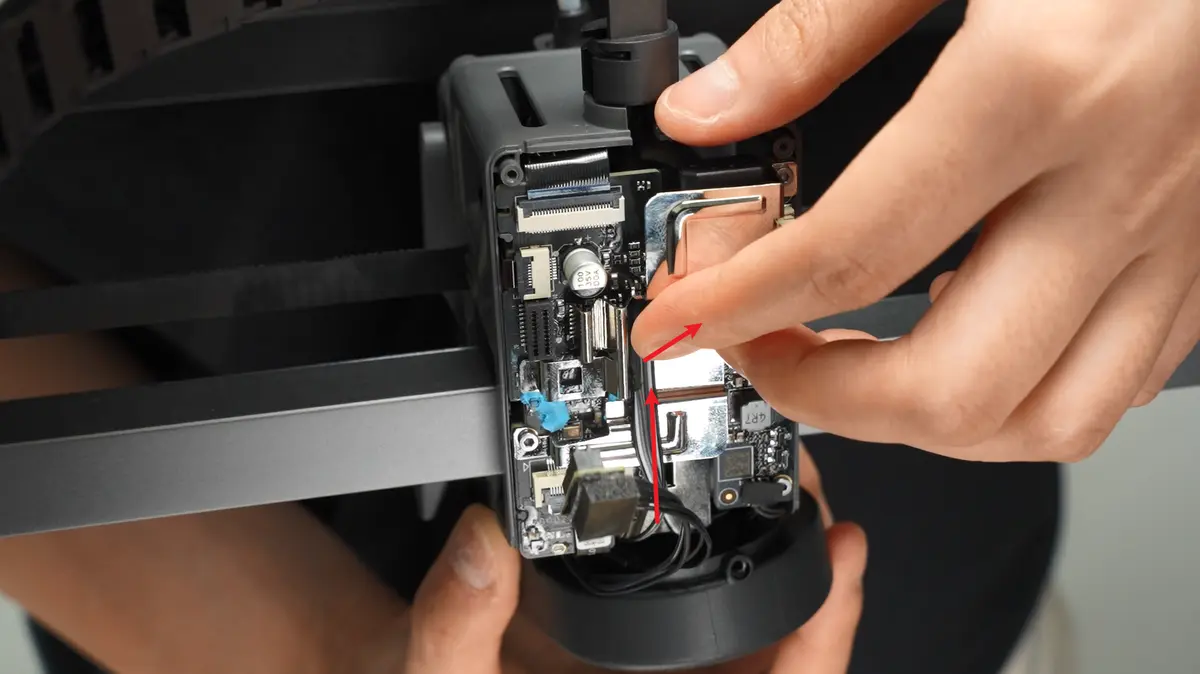

Fjern acetattapen paa stikket til komponentkoleblaeseren;

Gem tapen, da du skal saette den paa igen under monteringen.

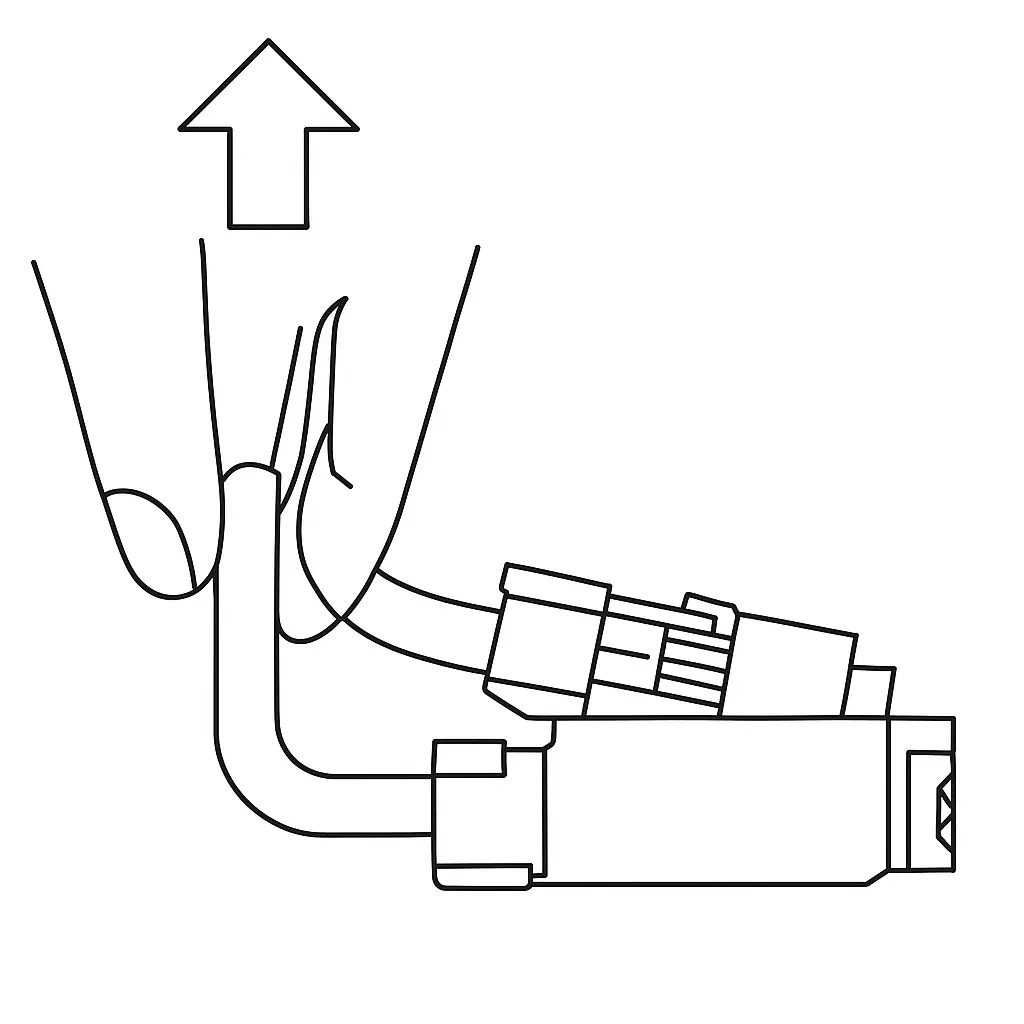

Tag fat i bunden af stikket og tryk i retningen vinkelret paa PCB-printkortet for at frakoble stikket til komponentkoleblaeseren.

Traek kablerne ud af kabelklemmerne og fjern komponentkoleblaeseren.

Monter komponentkoleblaeseren

Trin 1: Tilslut stikket til komponentkoleblaeseren og stikket til hotendets varmeenhed

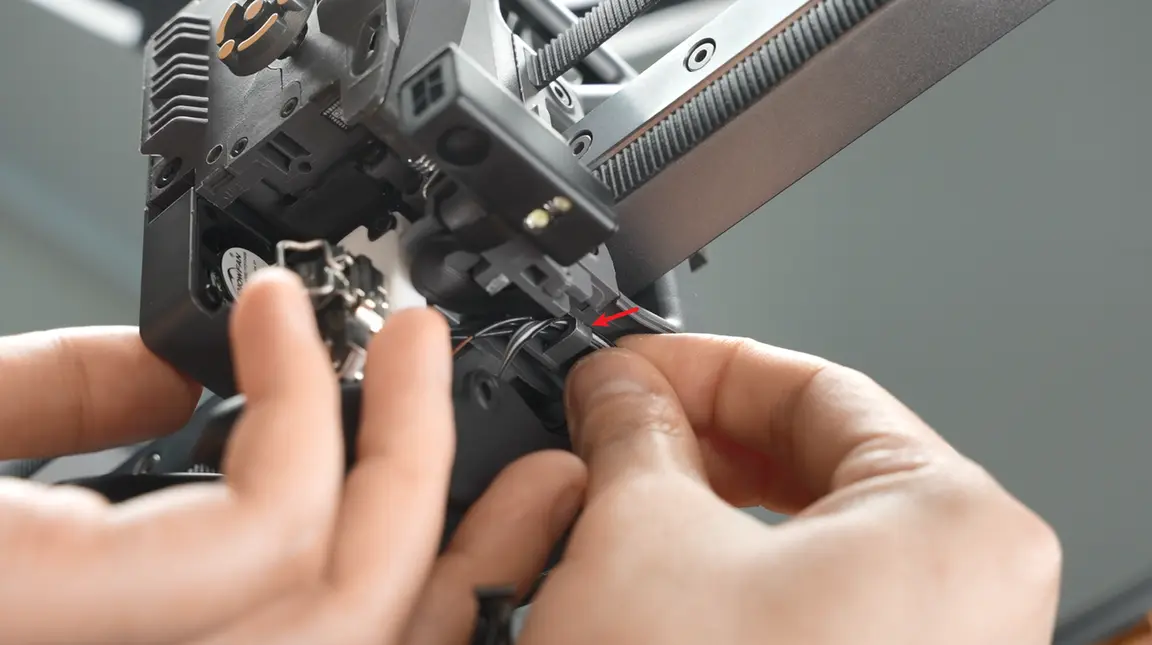

Sat kablet til komponentkoleblaeseren ind i kabelklemmen;

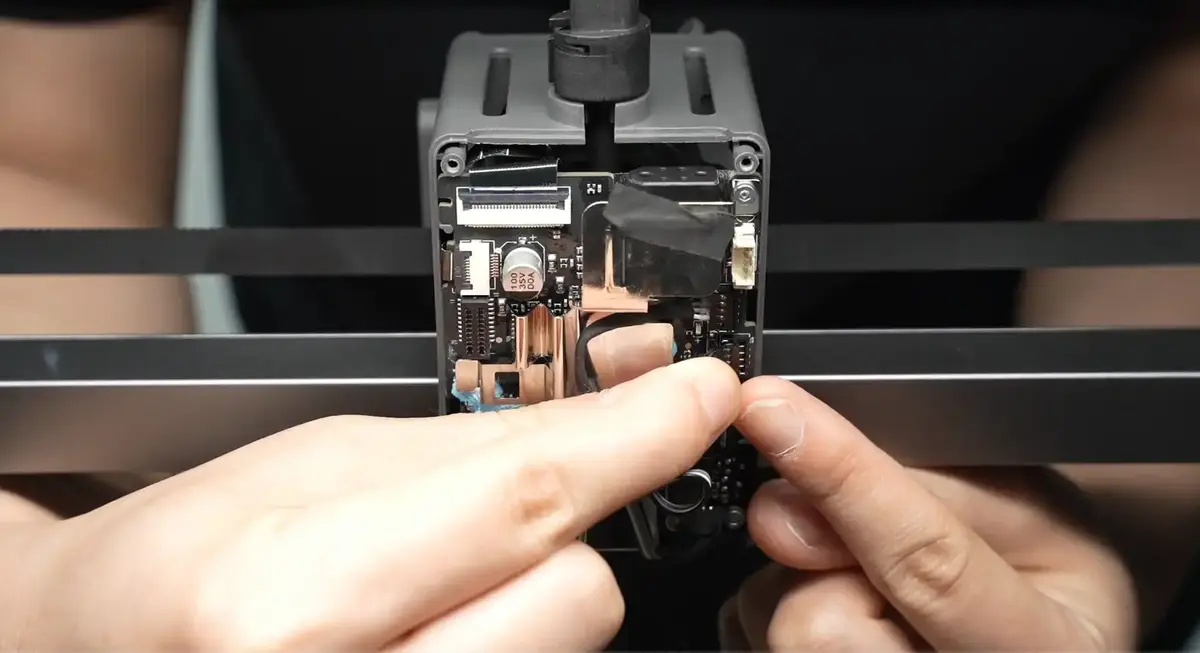

Vend stikkets jackstik mod soklen paa TH-printkortet, juster det, tryk stikket ned og tilslut blaeserkablet;

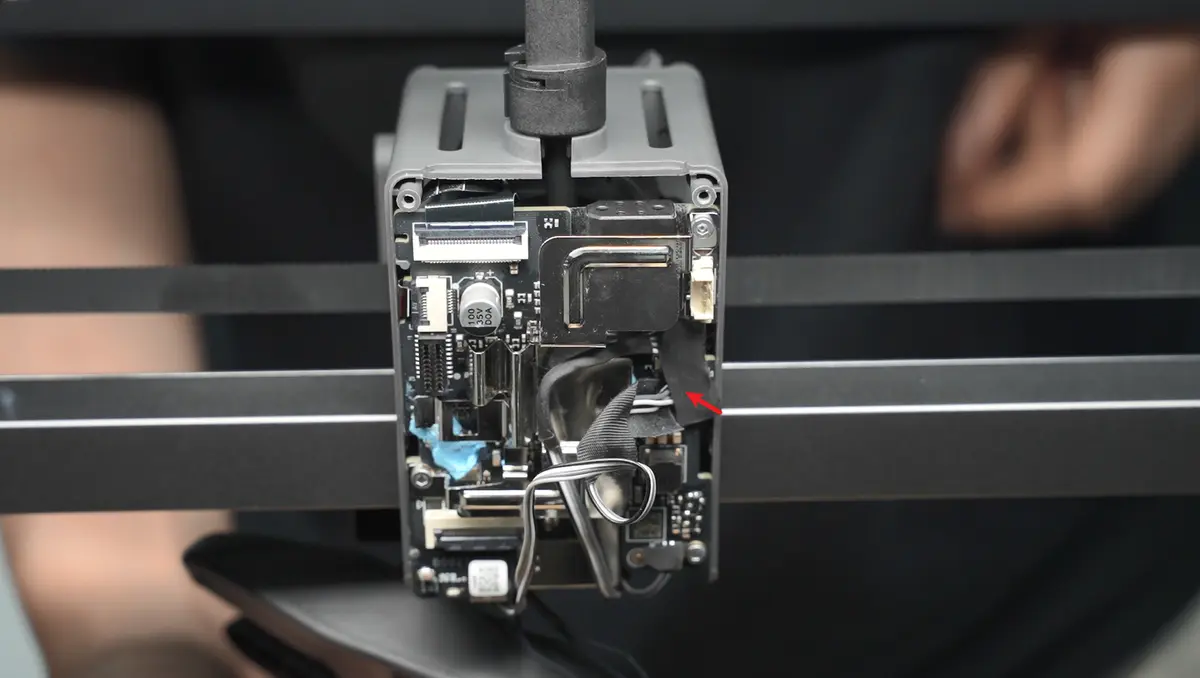

Sat acetattapen paa igen;

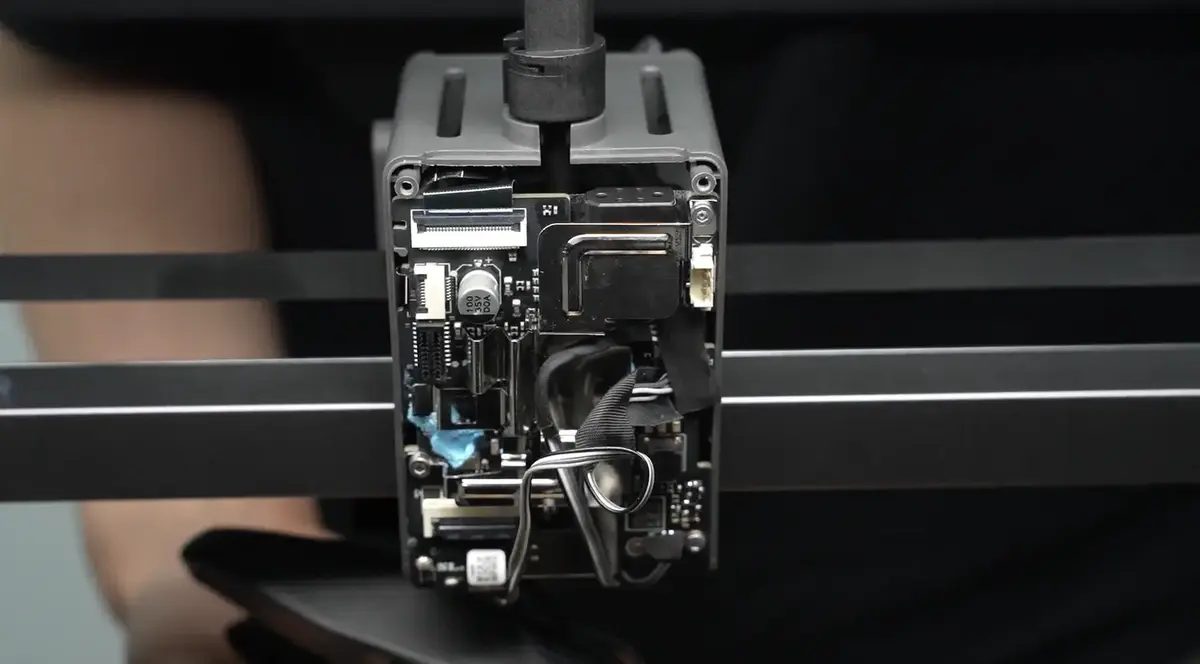

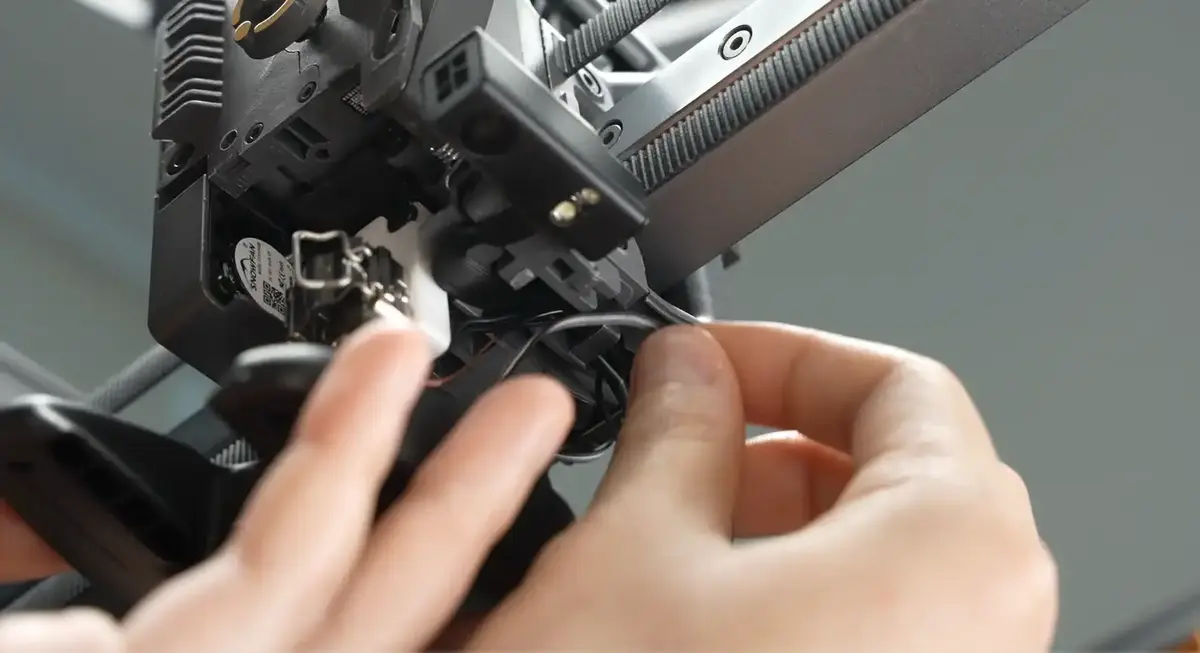

Forhaandsjuster blaeserens skruehuller, arranger blaeserkablet paa TH-printkortet og traek det opad, fold kablet for at forhindre, at det bliver klemt af blaeserhuset eller toolheadens baghus og forarsager fejl paa blaeseren.

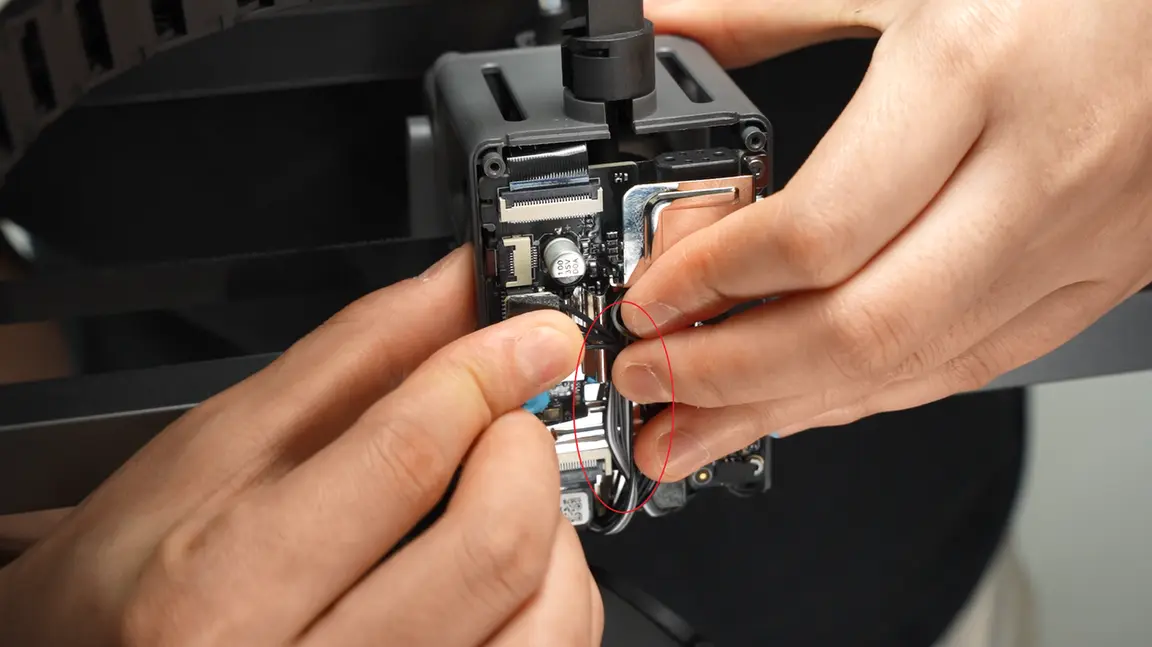

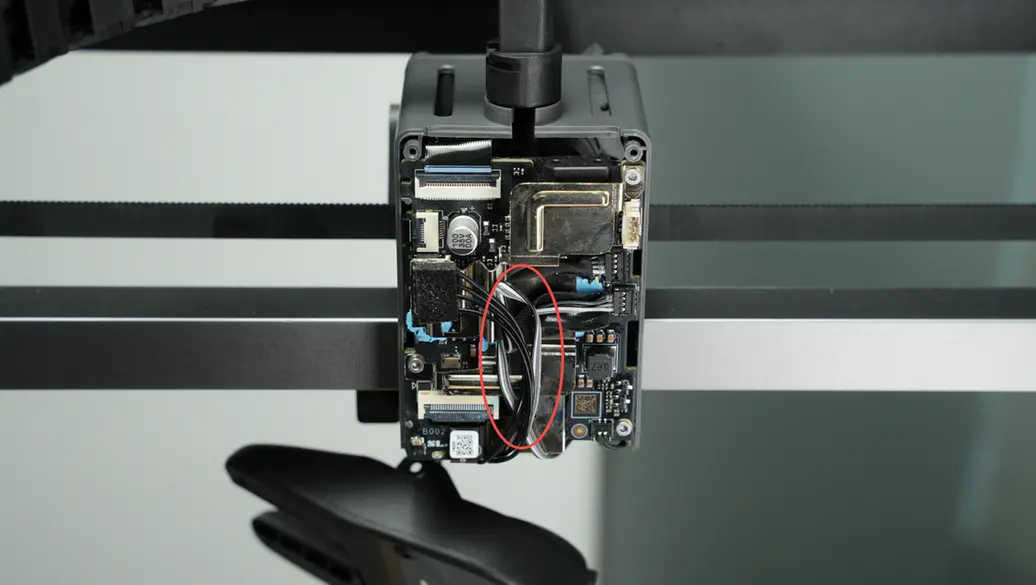

Naar kablerne er arrangeret, indsattes stikket til hotendets varmeenhed, og brug stikket og kablet til hotendets varmeenhed til at holde kablet til komponentkoleblaeseren paa plads.

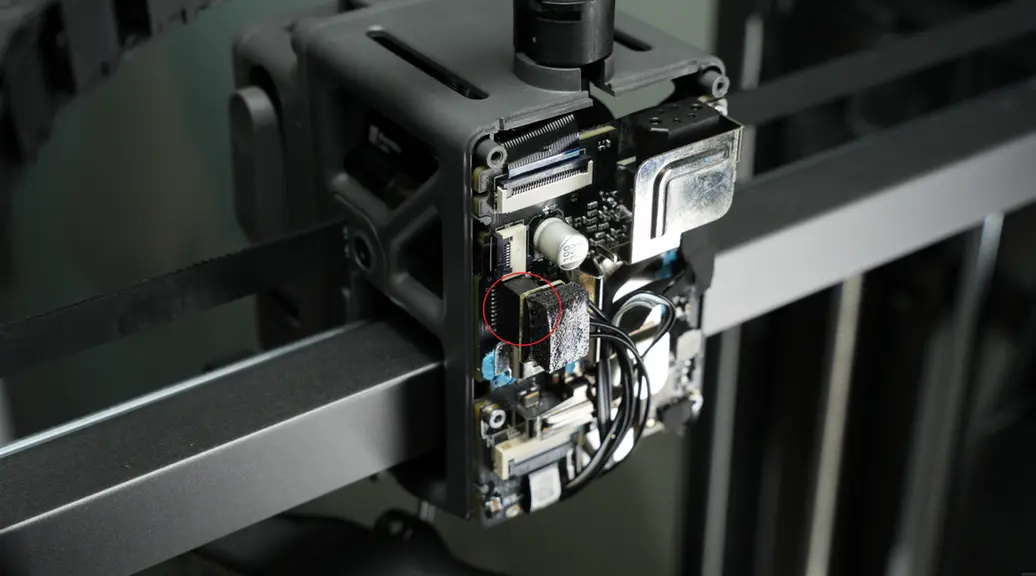

Naar du indsatter hotendets varmeenhed, skal du sorge for at justere hullerne korrekt og ikke arrangere dem forkert.

Trin 2: Monter toolheadens baghus

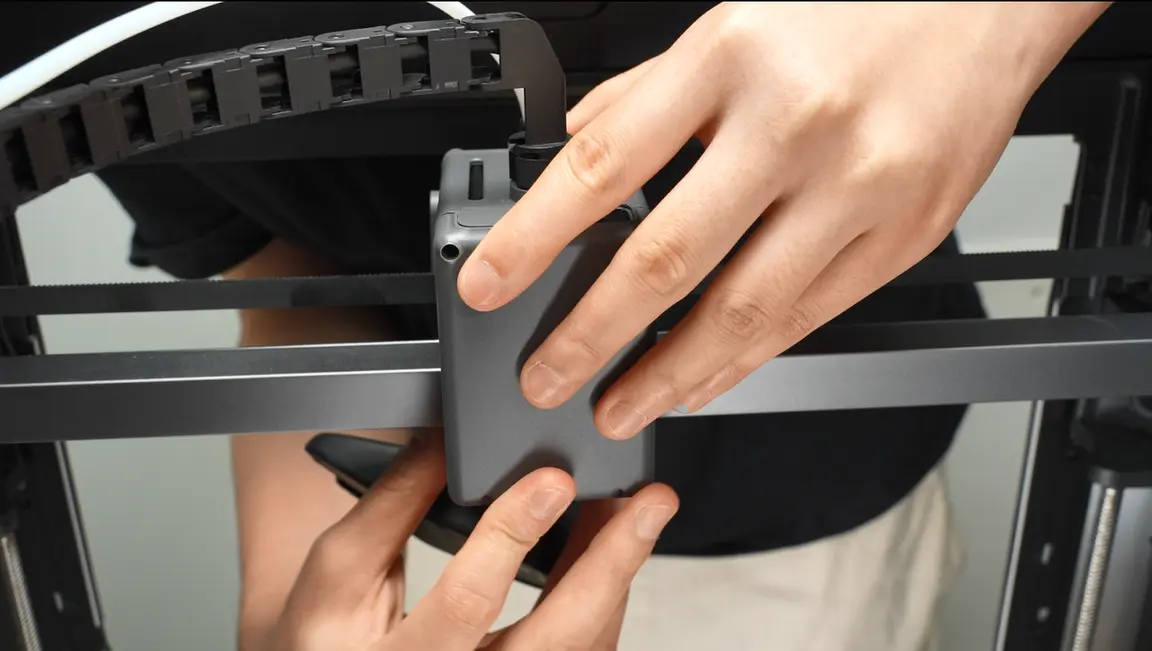

Monter toolheadens baghus;

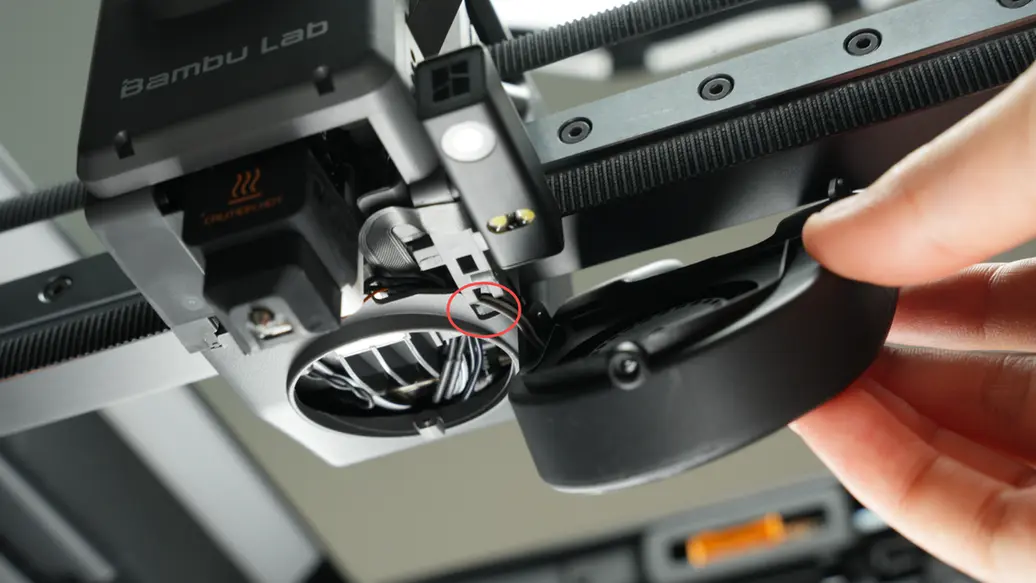

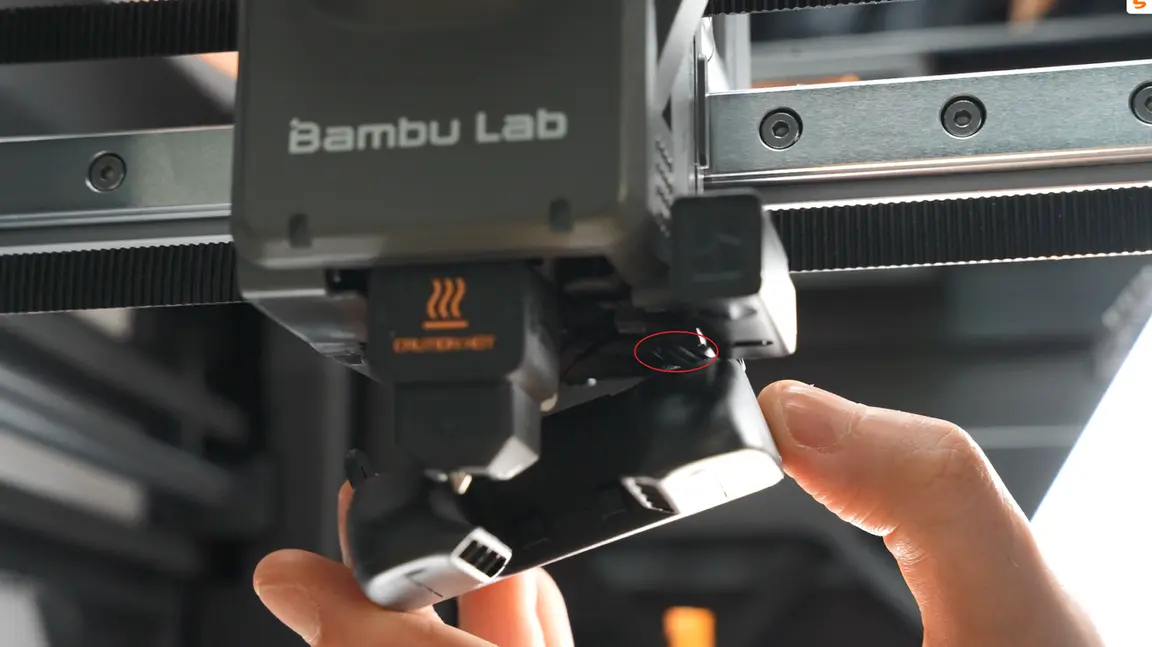

Sorg efter monteringen for, at kablet til komponentkoleblaeseren ligger i den dedikerede udskaering, sa det ikke klemmes af baghusets ramme.

Spaend de 2 fastgorelsesskruer til baghuset.

Trin 3: Monter komponentkoleblaeseren

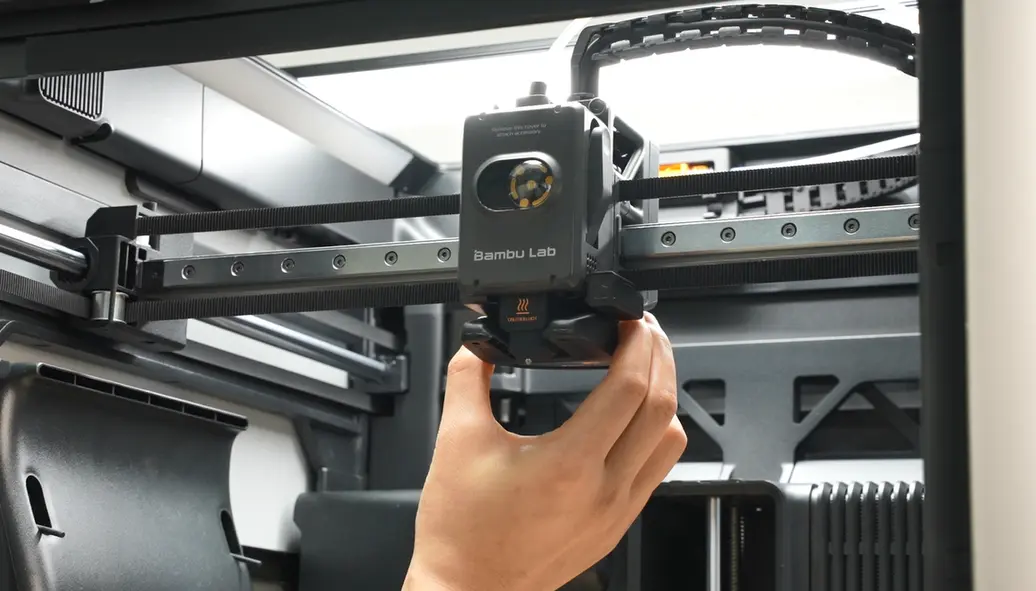

Juster skruehullerne og monter komponentkoleblaeseren; naar du indsatter blaeseren, skal du passe paa ikke at klemme blaeserkablet.

Hvis kablet er for langt, sa gaa tilbage til trin 1 i monteringsguiden og fold det overskydende kabel forst.

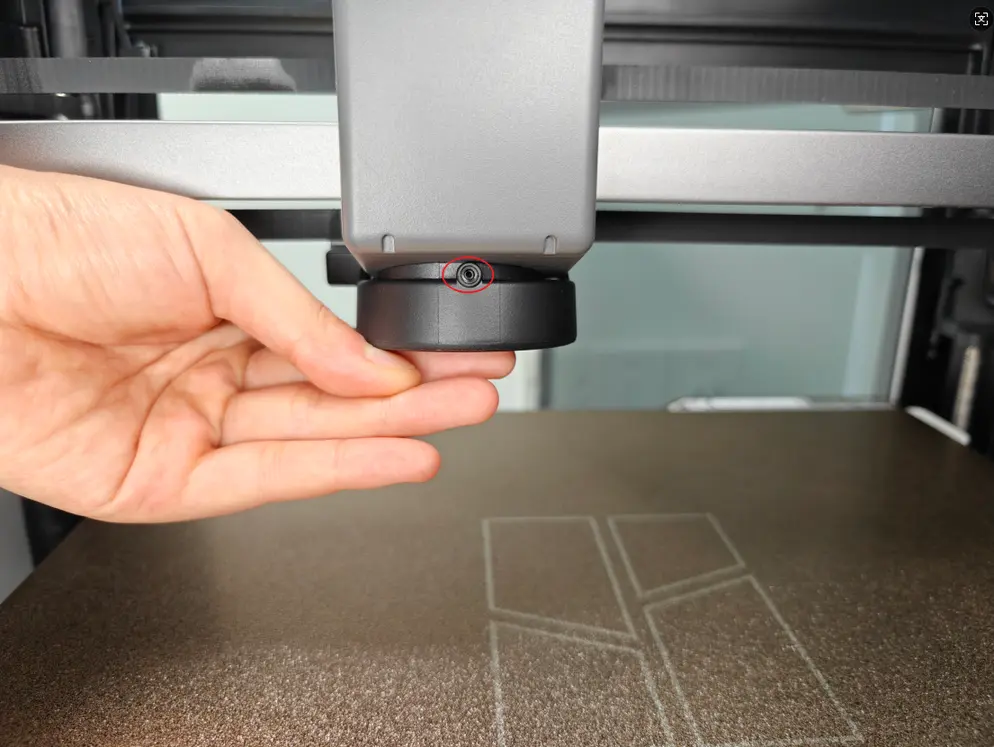

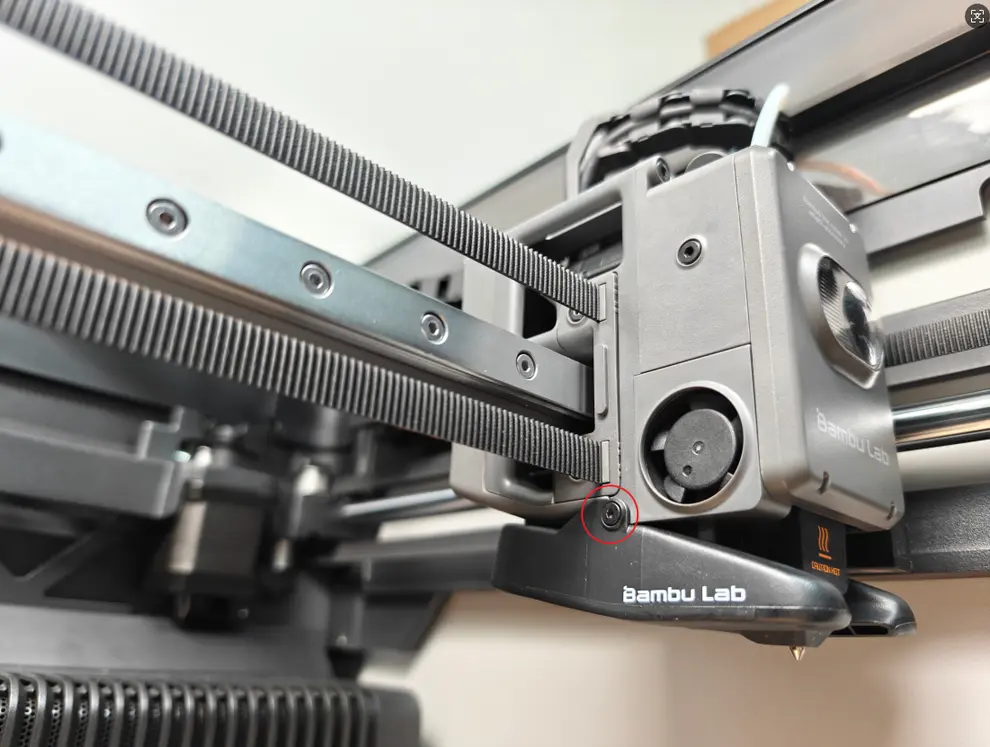

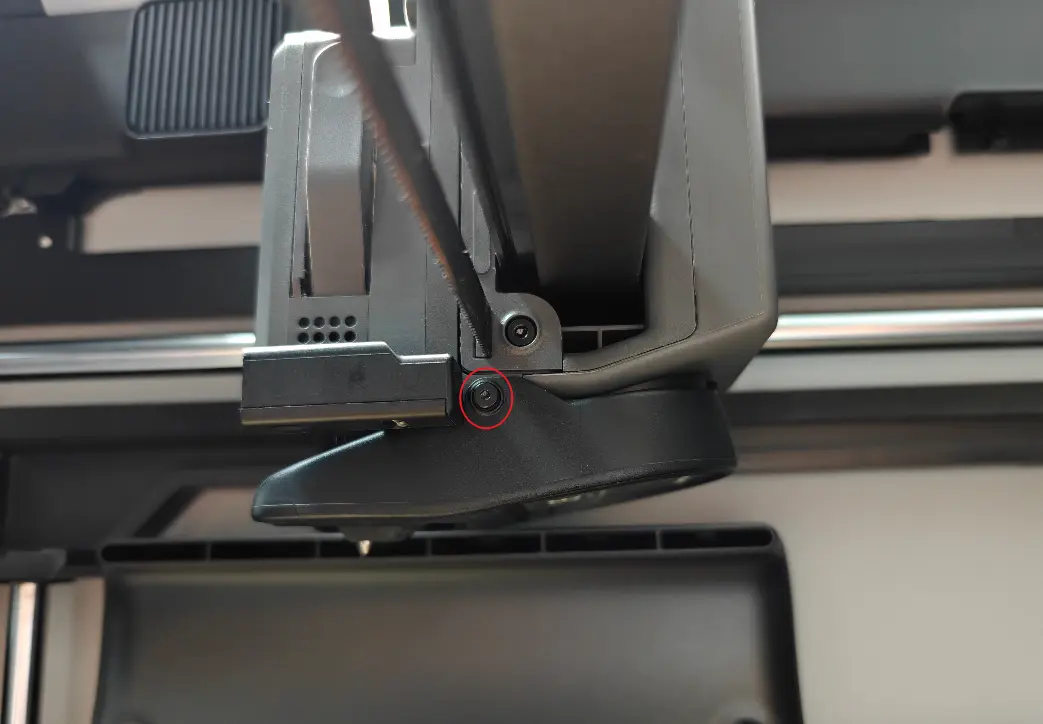

Spaend de tre skruer for at fastgore koleblaeseren.

Kontroller funktionen

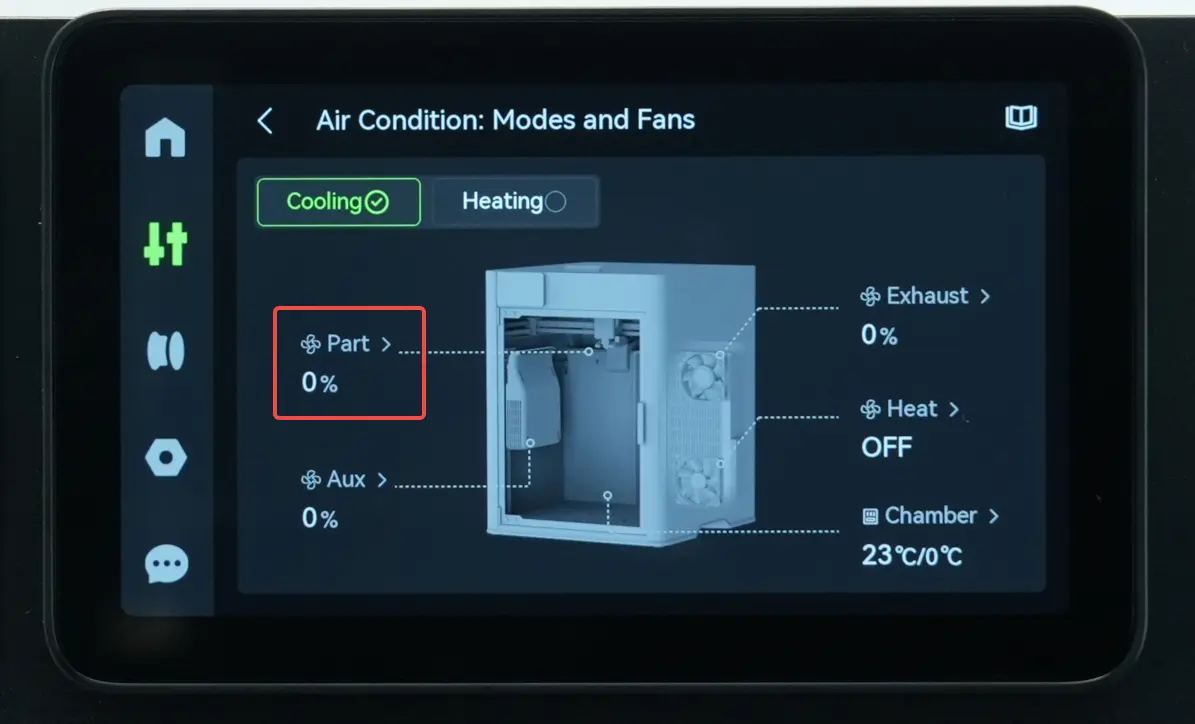

For at sikre, at alt fungerer korrekt, skal du taende for printeren og derefter taende for komponentkoleblaeseren. Hvis den nye blaeser begynder at dreje rundt, er monteringen faerdig.

Kalibrering efter arbejdet

Det anbefales at kalibrere printeren, naar udskiftningen er gennemfort.
