Udskiftningsguide til dobbelt-ekstruder filamentguide til H2C

Dobbelt-ekstruder filamentguide

Reservedele til dobbelt-ekstruder filamentguiden omfatter:

1. Dobbelt-ekstruder filamentguide ×1
2. M2.5×7 skruer ×3

Hvornår skal du bruge denne guide

• Hvis dobbelt-ekstruder filamentguiden er beskadiget (fx revnet, forskudt, eller hvis føringsfunktionen svigter).

Nødvendigt værktøj og materialer

1. Ny dobbelt-ekstruder filamentguide
2. H2.0 unbrakonøgle
3. Du kan også downloade og 3D-printe et monteringshjælpeværktøj fra MakerWorld for nemmere montering. Model-link: H2D Dual Extruder Filament Guide Installation Aid

Sikkerhedsadvarsel

Det er afgørende at slukke printeren, før du udfører vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og toolhead-ledninger. Hvis du udfører opgaver, mens printeren er tændt, kan det give kortslutning og føre til skader på elektronikken og sikkerhedsrisici.
Under vedligeholdelse eller fejlfinding kan du være nødt til at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan give skader på printerens elektronik og yderligere problemer.
Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer om at følge denne guide, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Videoguide

Afmontering af dobbelt-ekstruder filamentguiden

Trin 1: Fjern hotends

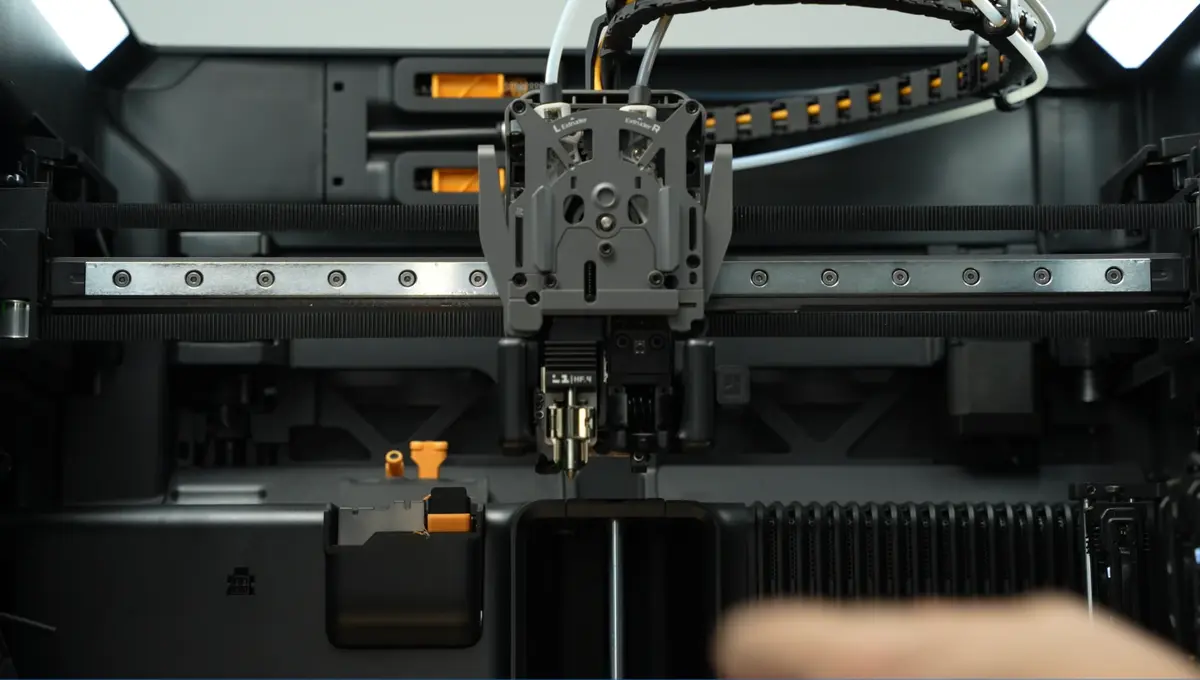

• Venstre hotend: Fjern silikonemuffen fra venstre dyse, åbn låseklemmen på hotend-samlingen, og tag venstre hotend ud.

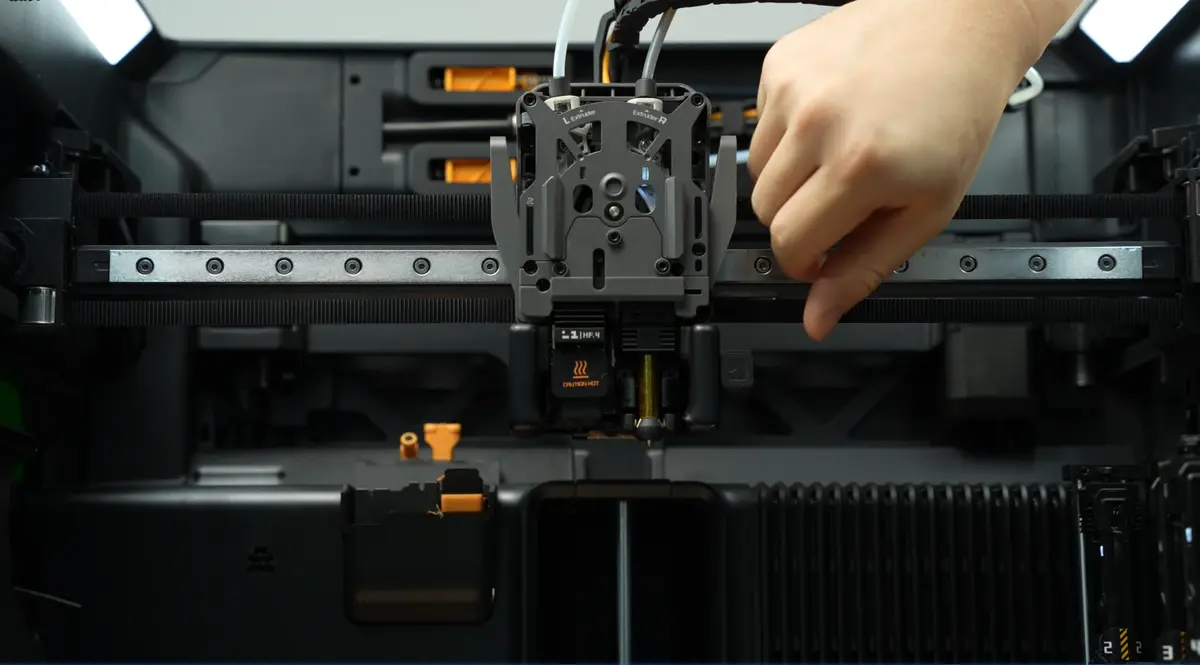

• Højre hotend: Træk låsearmen til højre hotend for at låse op, og fjern derefter højre hotend.

Trin 2: Fjern dobbelt-ekstruder filamentguide-samlingen og den venstre skærer

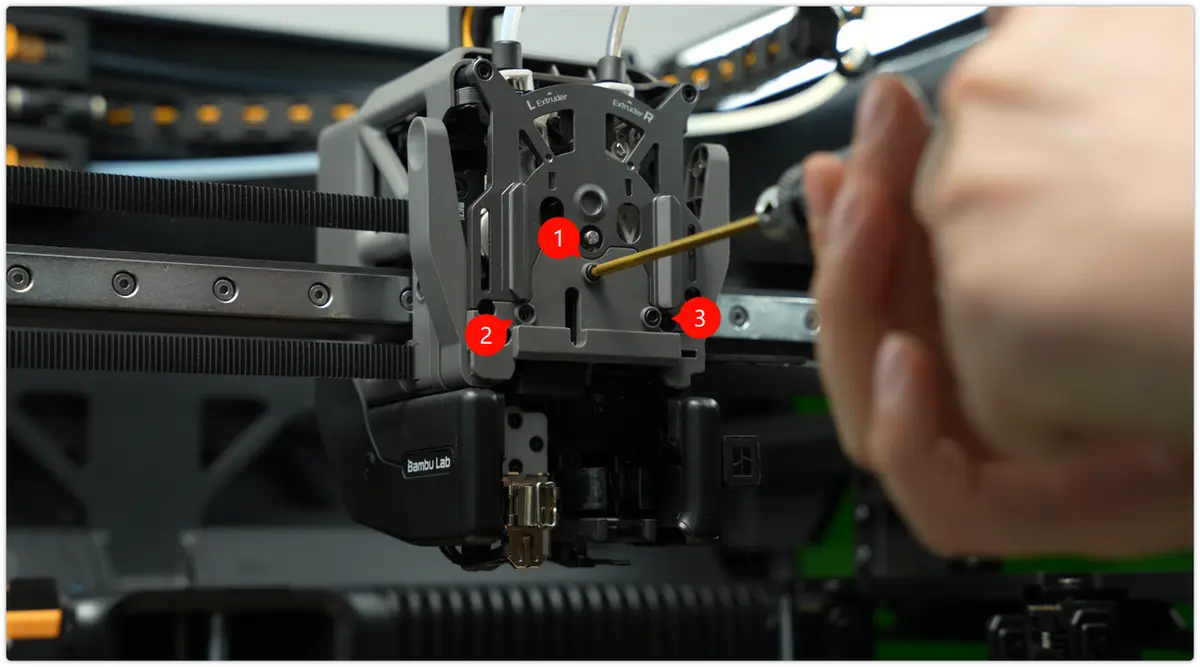

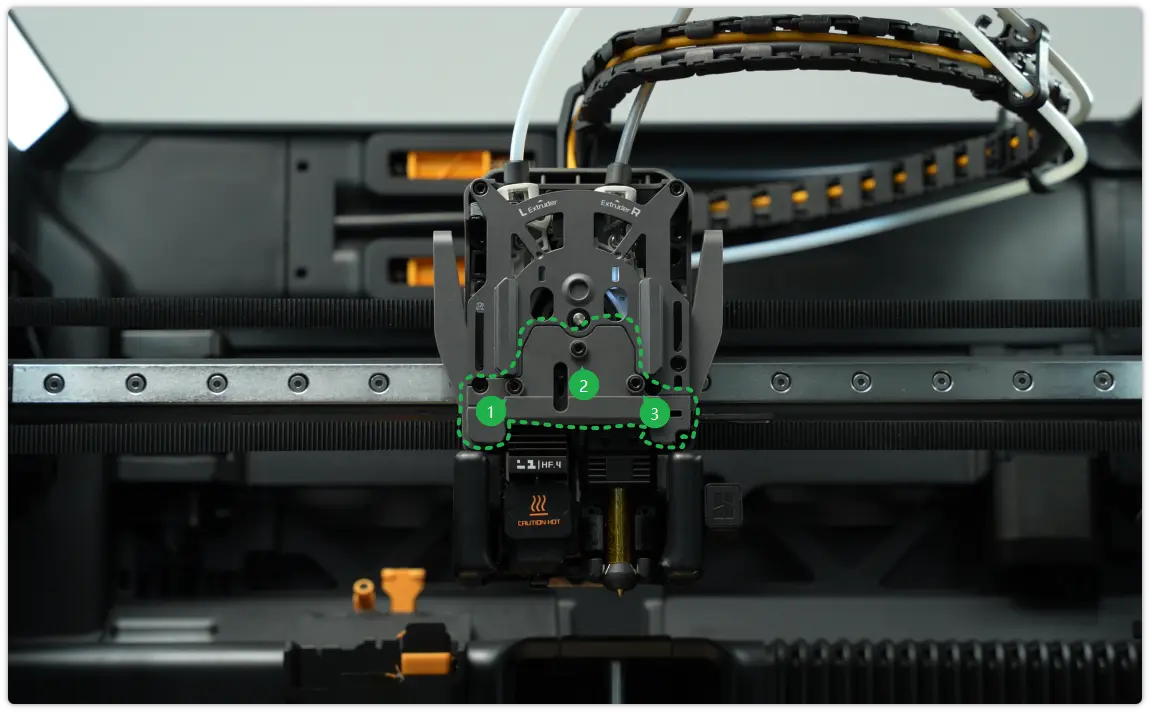

Brug en H2.0 unbrakonøgle til at skrue de tre skruer på filamentguiden ud.

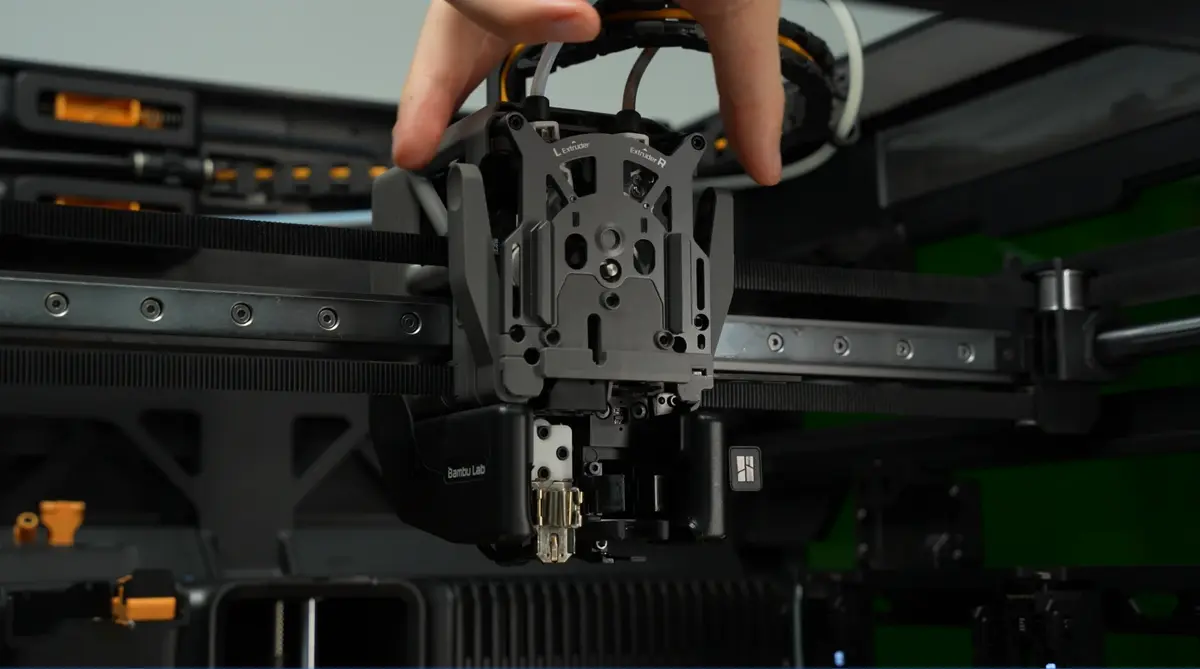

Skub den sorte dysekobling op nedefra med fingrene, og tryk derefter forsigtigt på håndtaget til den venstre skærer for at løfte den venstre skærer ud af slidsen ved skærerens skrue. Vrik forsigtigt filamentguiden for at fjerne den.

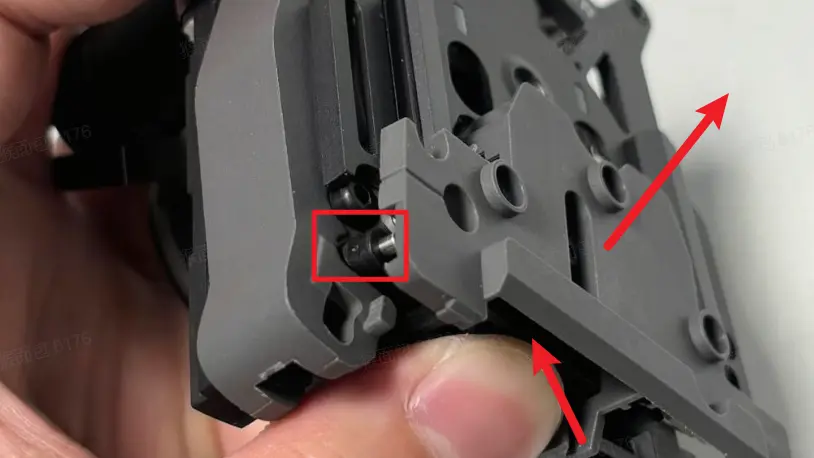

Den venstre skærer sidder inde i filamentguiden og følger med ud, når guiden fjernes. Læg den et sikkert sted, så du ikke mister den.

Montering af dobbelt-ekstruder filamentguiden

Trin 1: Montér dobbelt-ekstruder filamentguiden med den venstre skærer

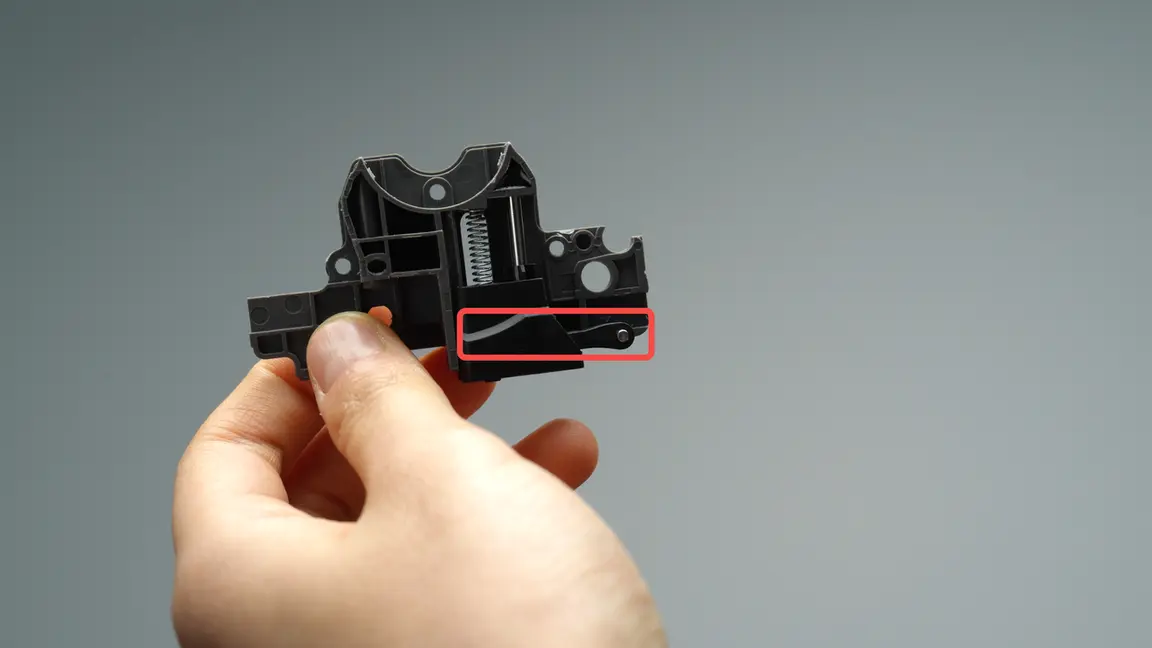

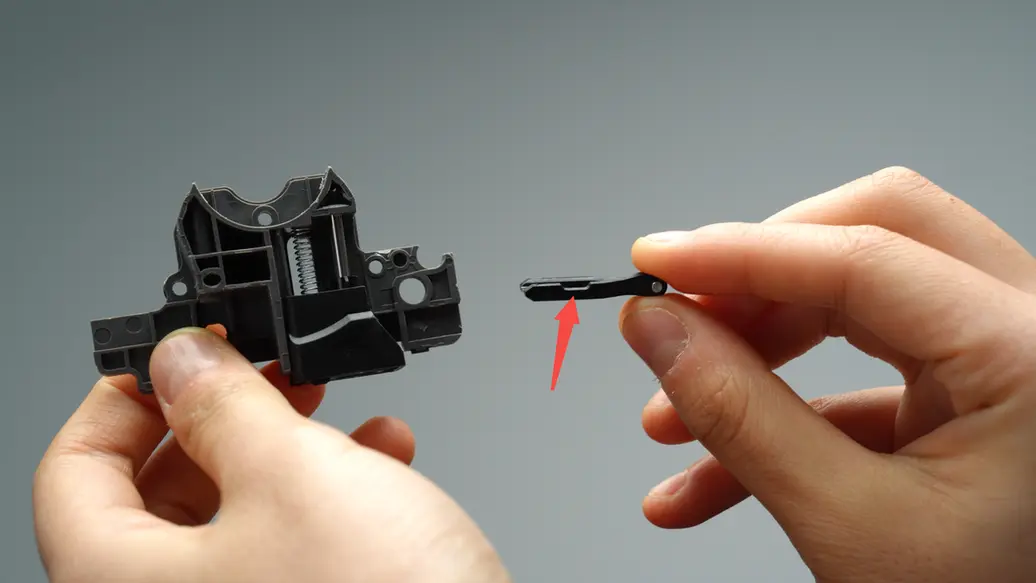

Den venstre skærer skal monteres sammen med filamentguiden. Sørg for, at hakket vender opad, og placér den derefter i skærerslidsen på filamentguiden.

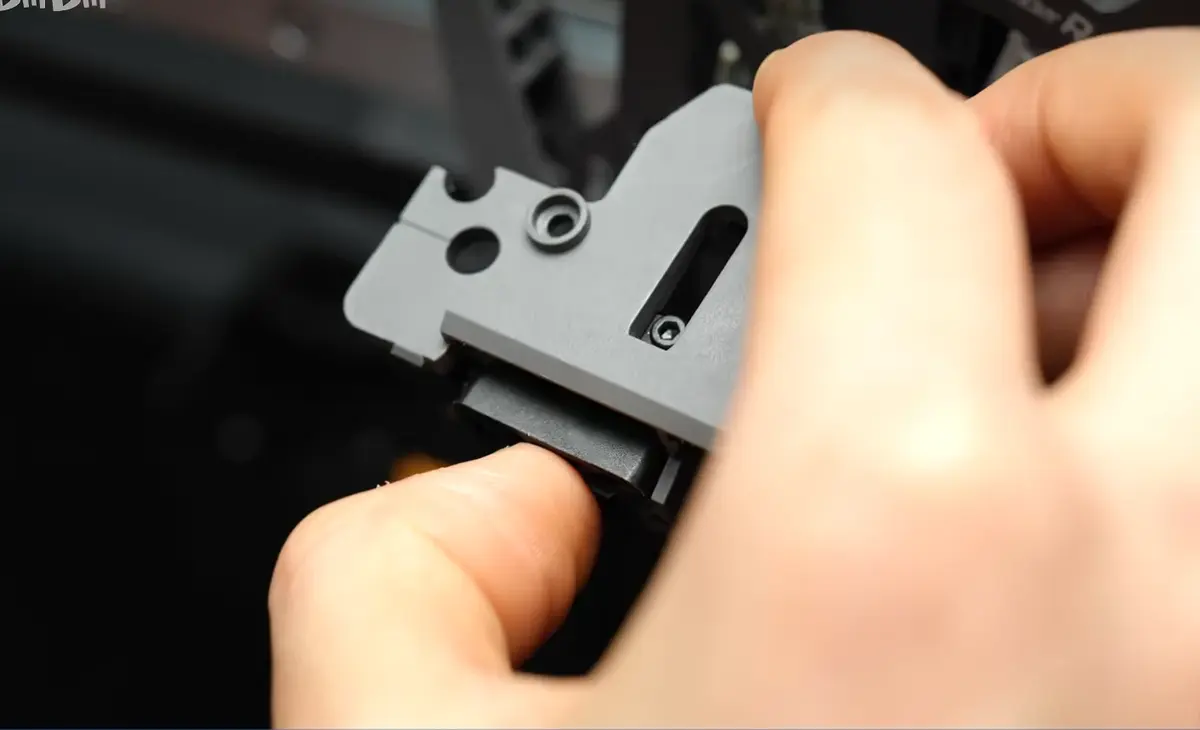

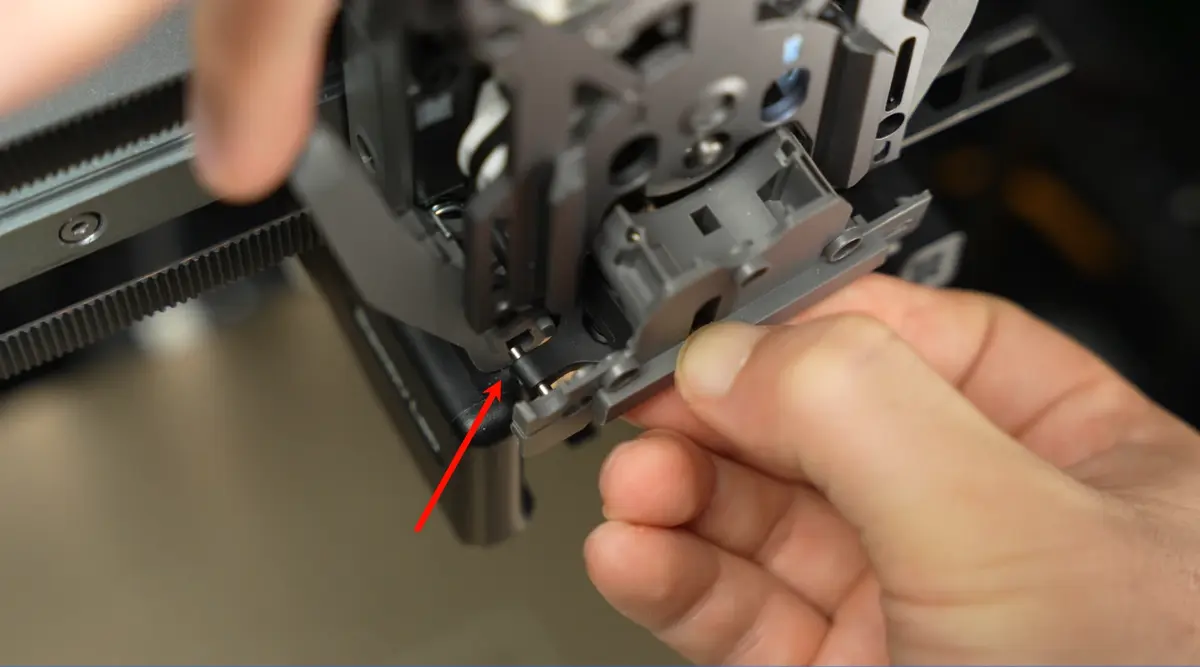

Når du monterer filamentguiden, skal du blive ved med at skubbe den sorte hotend-kobling opad og trykke let på den venstre skærer, så du justerer den til den rigtige vinkel, hvor den passer ind. Sæt derefter dobbelt-ekstruder filamentguiden i, tryk på begge sider af skæreren, og tryk filamentguiden fast, så den flugter med toolhead-rammen.

Spænd derefter de tre skruer på filamentguiden (M2.5×7 ×3).

Trin 2: Montér hotends

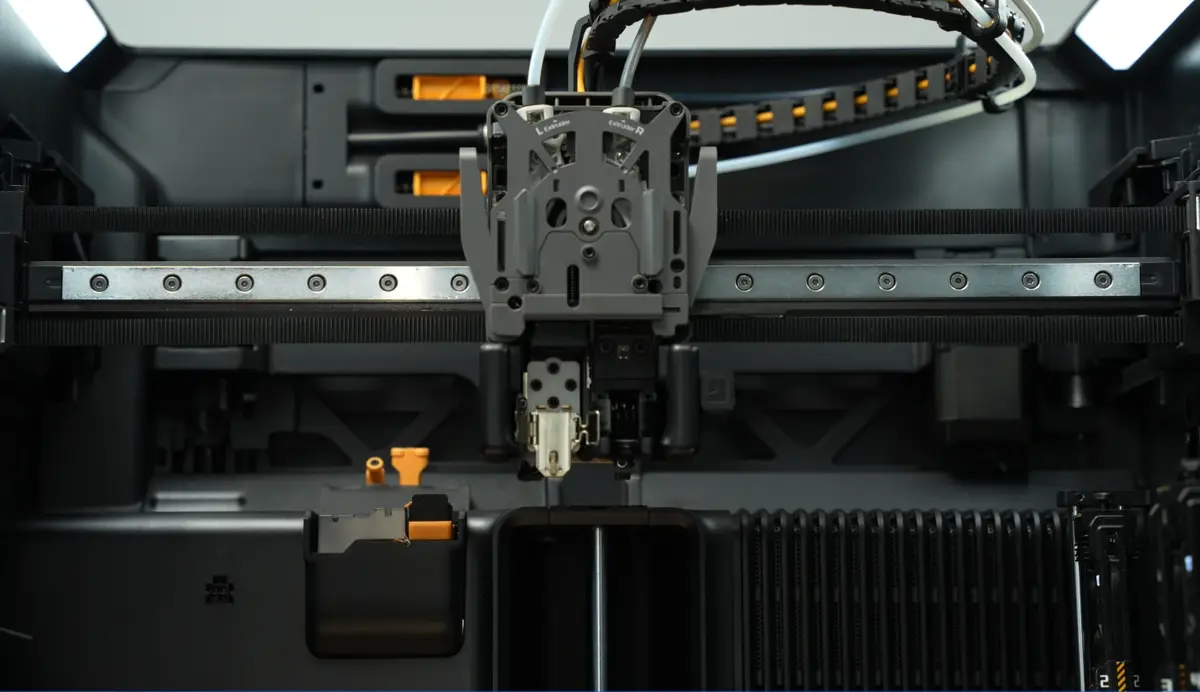

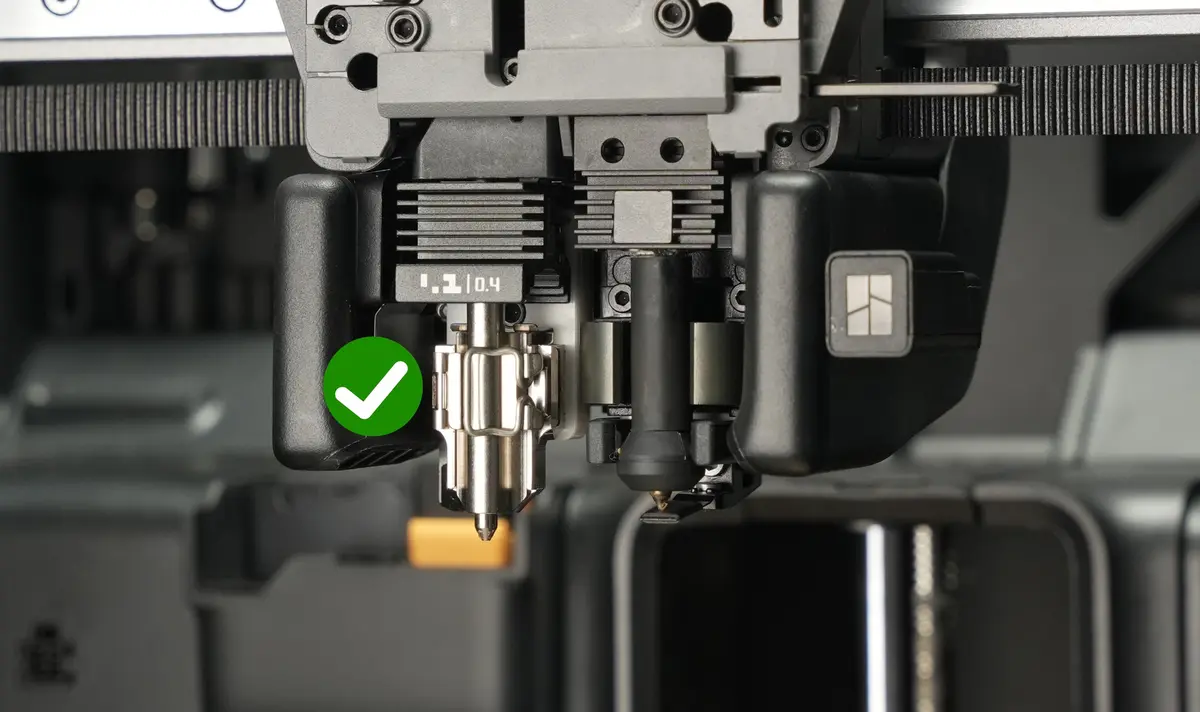

Montering af venstre hotend: Placér venstre hotend i den tilhørende position, lås låseklemmen på plads, og sørg for, at hotend sidder fast. Sæt silikonemuffen tilbage på venstre dyse.

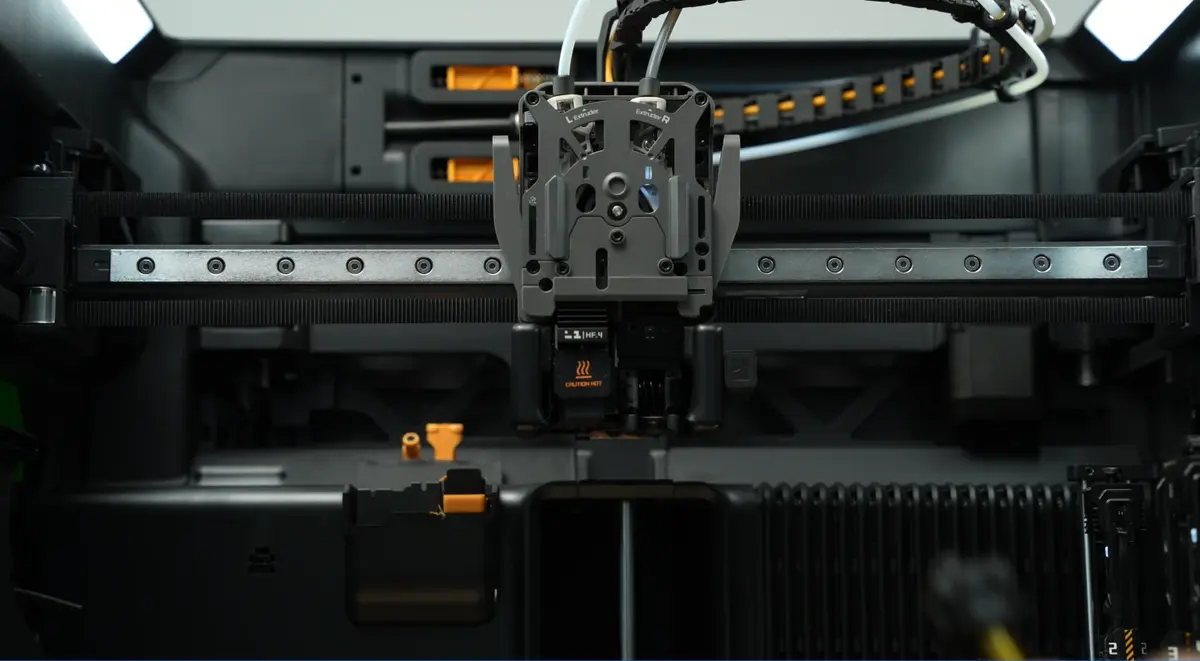

Montering af højre hotend: Ret højre hotend ind med slidsen og skub den i, og tryk derefter på låsearmen for at låse den. Vrik forsigtigt dysen for at bekræfte, at den er låst forsvarligt.

Verificér funktionen

Kontrollér først, at filamentguiden sidder fast. Tilslut derefter strømmen og tænd printeren for at verificere, at både venstre og højre hotend kan printe normalt.
