Udskiftningsguide til dobbelt-ekstruderenhed til H2C

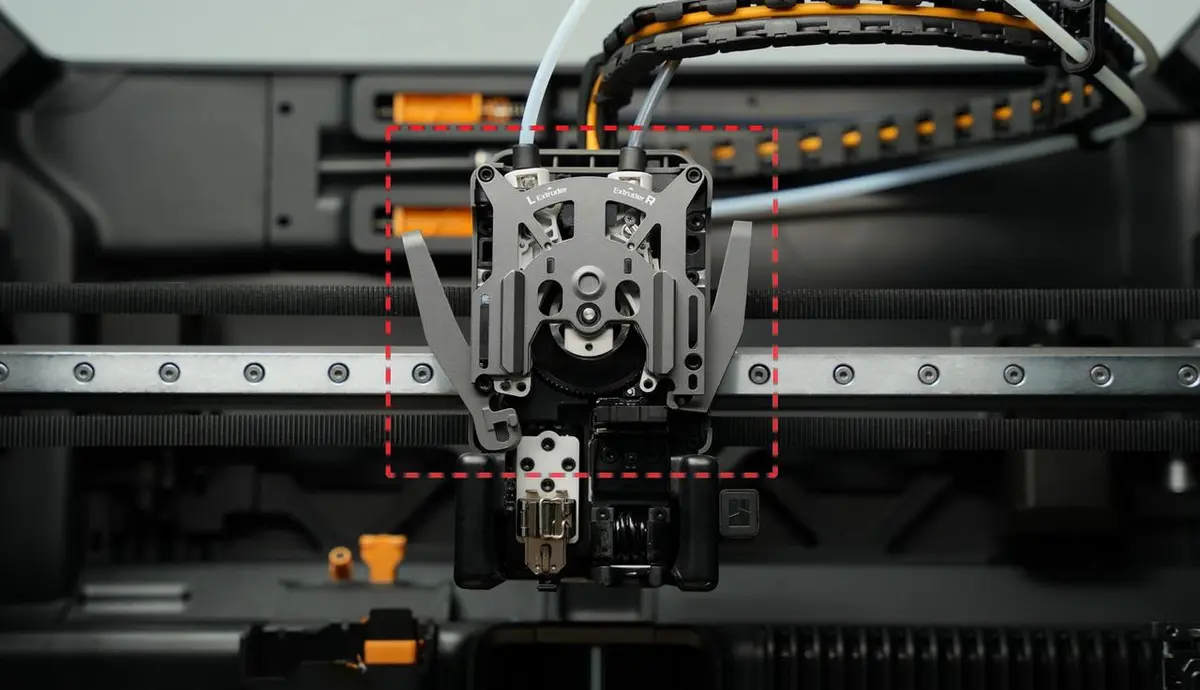

Dobbelt-ekstruderenhed

Ekstruderen står for at trække filamentet fra spolen og føre det ind i hotend. Når filamentet er opvarmet og smeltet i hotend, presses det ud gennem dysen og danner den printede model.

Reservedele til ekstruderkomponenterne omfatter følgende:

• Ekstruderenhed (inkl. ekstrusionsmotor) * 1

• BT2.6x8 skruer * 2

• M2.5x8 skruer * 4

Hvornår skal du bruge denne guide

• Ekstruderen er beskadiget
• Ekstrusionsmotoren fungerer ikke korrekt

Nødvendigt værktøj og materialer

• Ny ekstruderenhed
• H2.0 unbrakonøgle
• Pincet

Sikkerhedsadvarsel

Det er afgørende at slukke printeren, før du udfører vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og toolhead-ledninger. Hvis du udfører opgaver, mens printeren er tændt, kan det give kortslutning og føre til skader på elektronikken og sikkerhedsrisici.
Under vedligeholdelse eller fejlfinding kan du være nødt til at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan give skader på printerens elektronik og yderligere problemer.
Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer om at følge denne guide, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Videoguide

Afmontering af den gamle dobbelt-ekstruderenhed

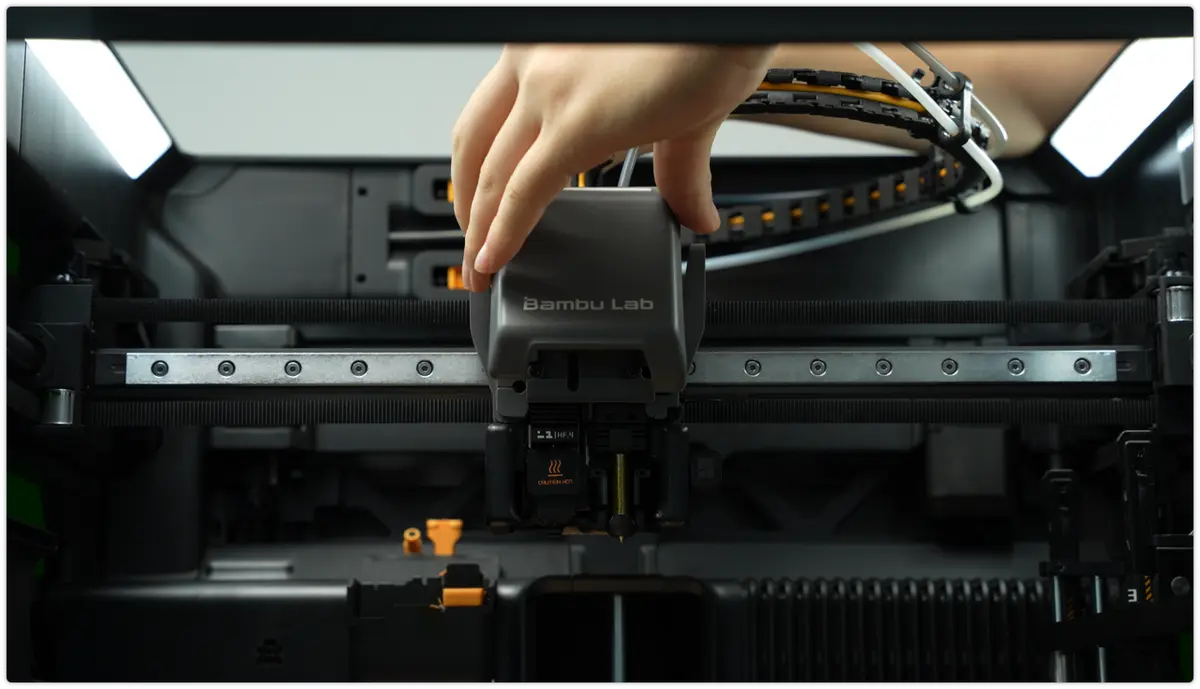

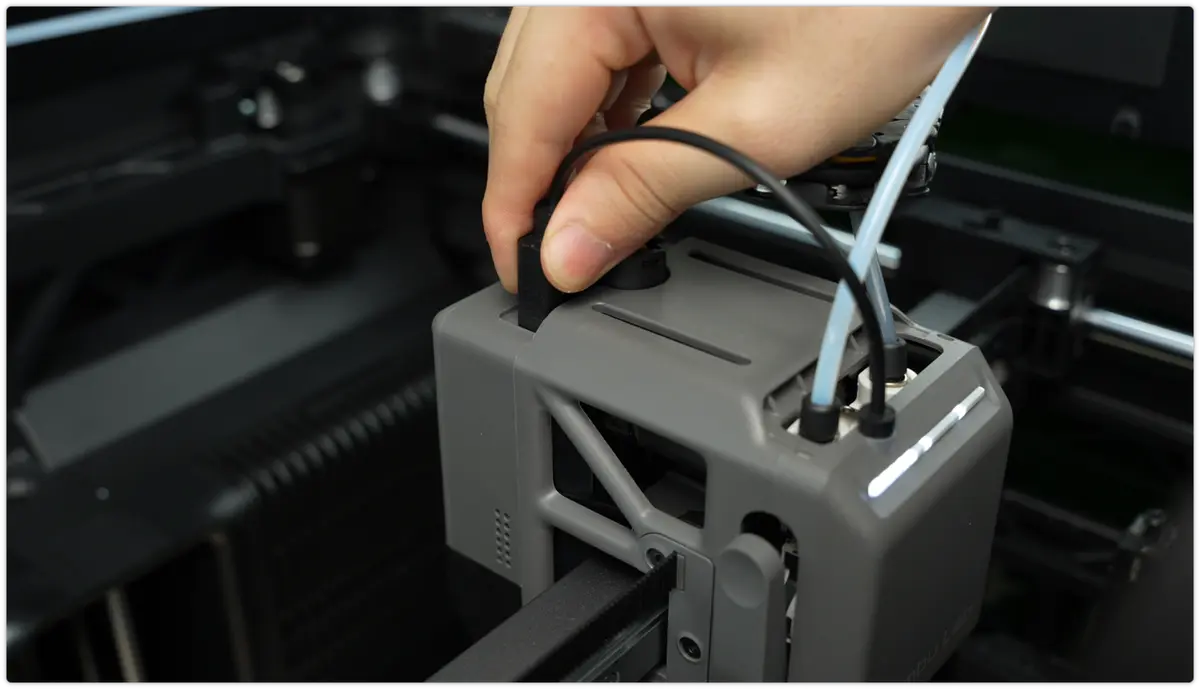

Trin 1: Fjern toolheadens forstærkede køleblæser

For detaljerede trin, se denne wiki: Trin til udskiftning af toolheadens forstærkede køleblæser.

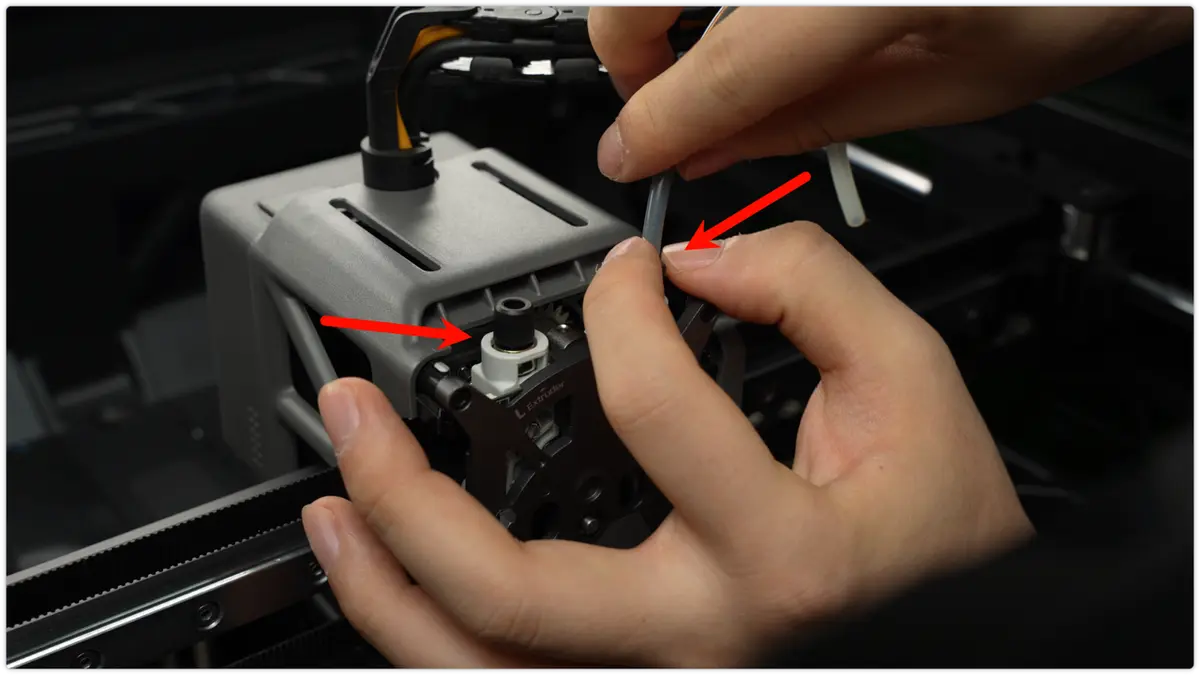

Trin 2: Fjern PTFE-røret over toolhead

Tryk jævnt på de sorte yderringe for at låse de to pneumatiske koblinger over ekstruderen op, og fjern derefter PTFE-røret.

Trin 3: Fjern venstre og højre hotend

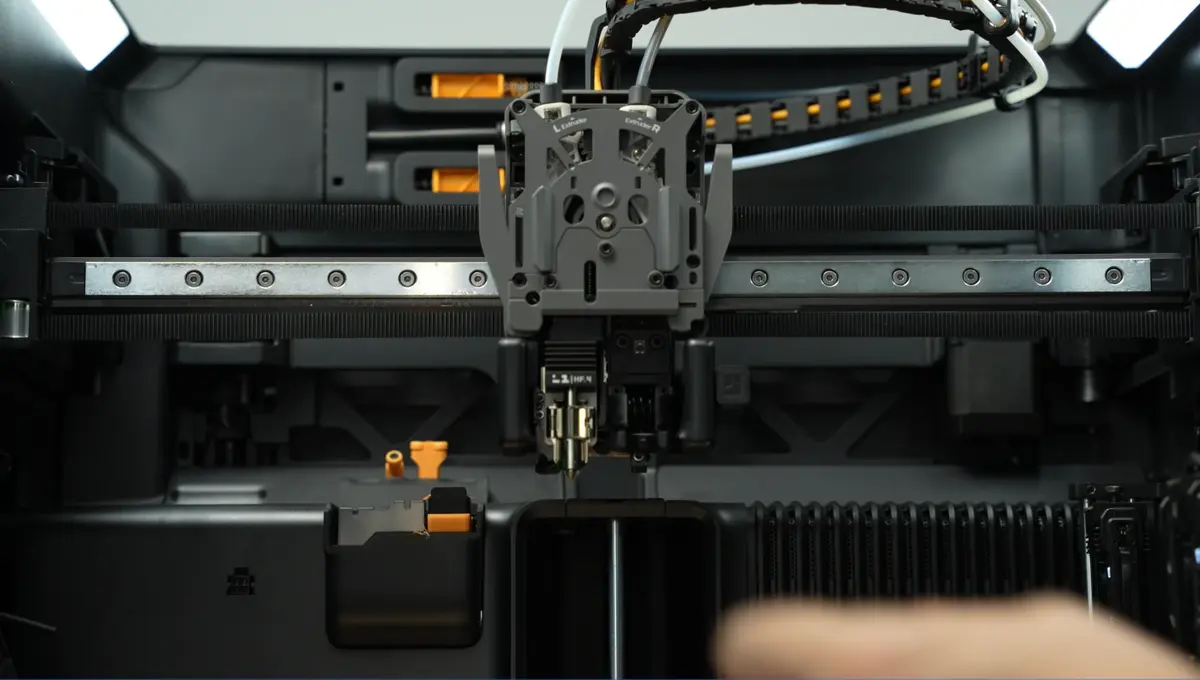

Venstre dyse: Fjern silikonemuffen, åbn fastgørelsesklemmen, og tag dysesamlingen ud.

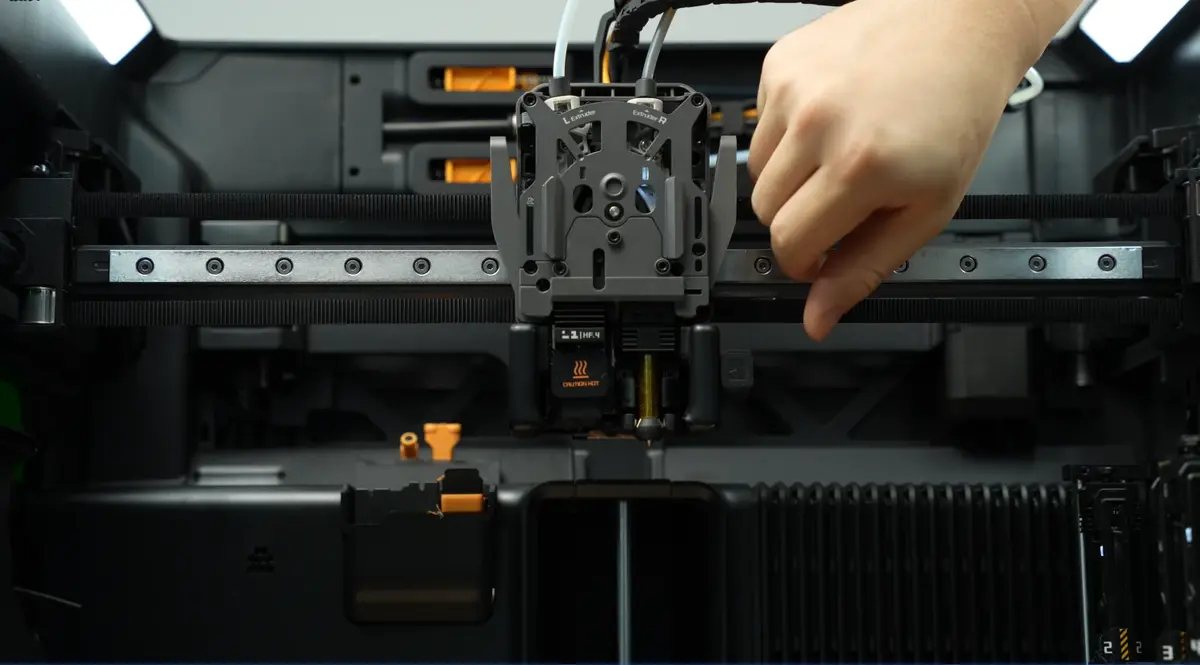

Højre dyse: Træk håndtaget til højre for at låse op og fjerne dysesamlingen.

Trin 4: Fjern ekstruder-filamentguide-samlingen

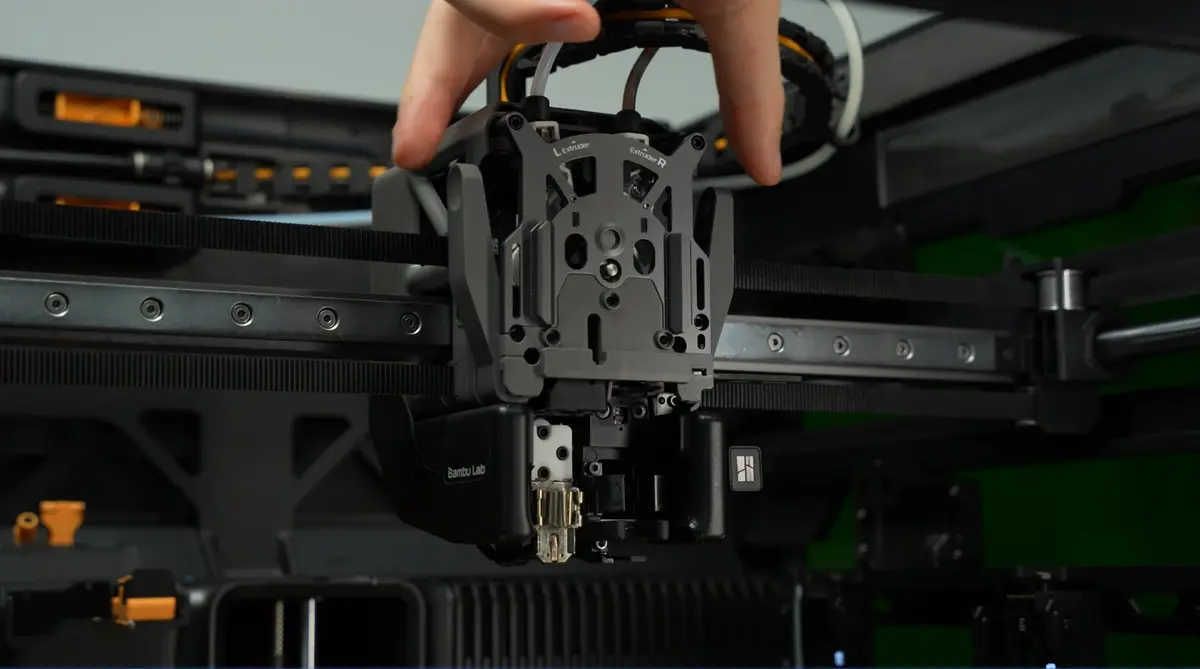

Brug fingrene til at trykke den sorte dysekobling op nedefra, mens du forsigtigt trykker på håndtaget til den venstre skærer for at frigøre den fra slidsen ved skærerens skrue.

For detaljerede udskiftningstrin, se denne wiki: Trin til udskiftning af H2C ekstruder-filamentguide.

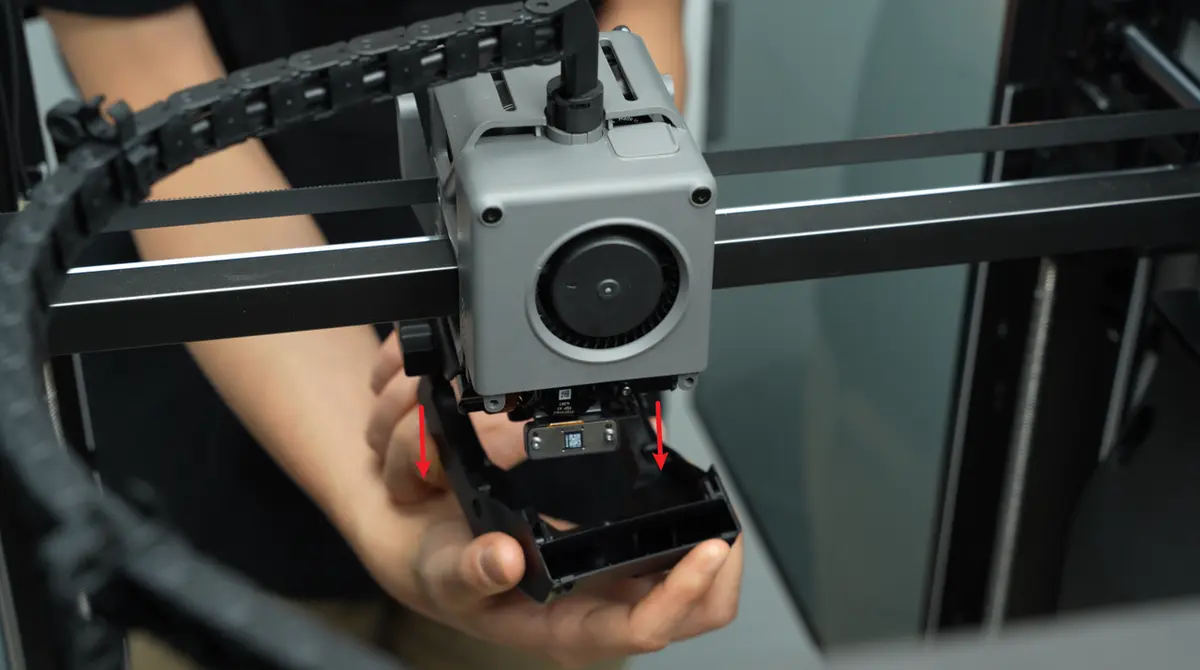

Trin 5: Fjern køleblæserens kanal og blæser

For detaljerede trin, se denne wiki: Udskiftning af H2C-køleblæseren.

Trin 6: Fjern ekstruderkomponenterne

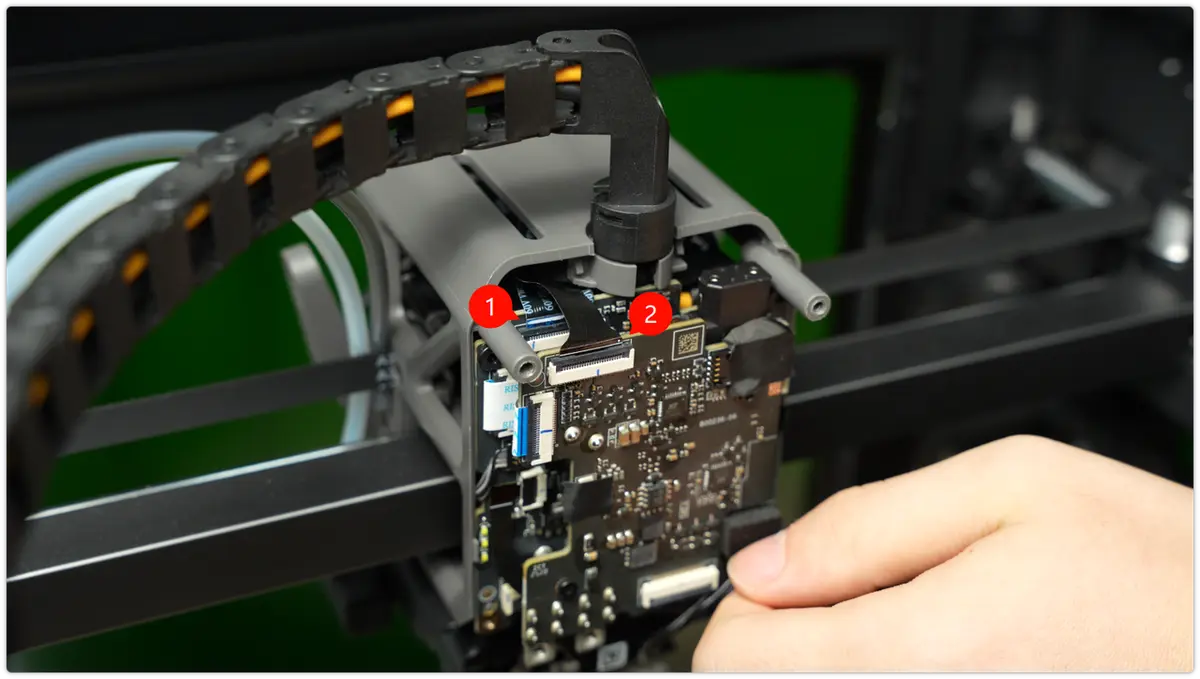

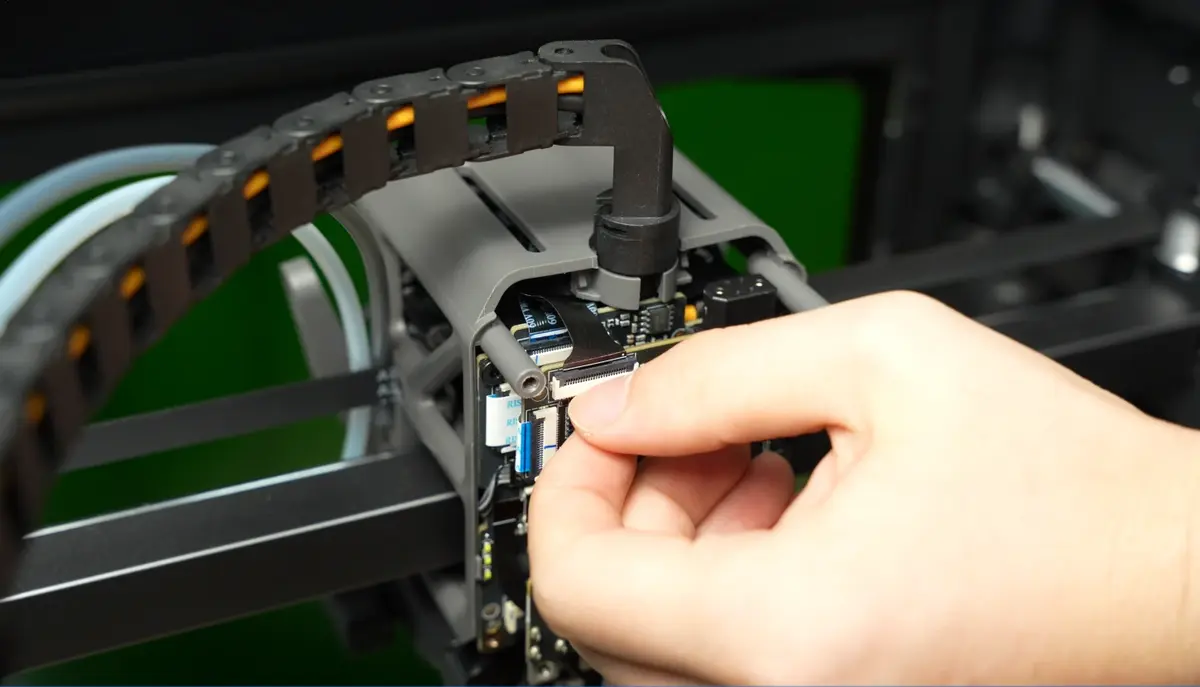

Frigør først klemmen på ② skiftemotorens forbindelseskabel og frakobl det. Hold derefter skiftemotorens kabel med fingrene, frigør klemmen på ① ekstrusionsmotorens forbindelseskabel, og frakobl også det.

Brug en 2.0 unbrakonøgle til at fjerne de seks fastgørelsesskruer (de øverste to er BT2.6×8 × 2, og de resterende fire er M2.5×8 × 2). Når du fjerner de to skruer i bunden af quick change-værktøjsgrænsefladen, så hold nøglen godt fast, før du løsner dem.

Fordi de to skruer i bunden af quick guide sidder ret dybt, kan de falde ned nær skæreren og frontdækslets guide, når de er helt løsnet. Sker det, kan du fjerne ekstrudersamlingen og ryste den forsigtigt for at få de to fastsiddende skruer ud.

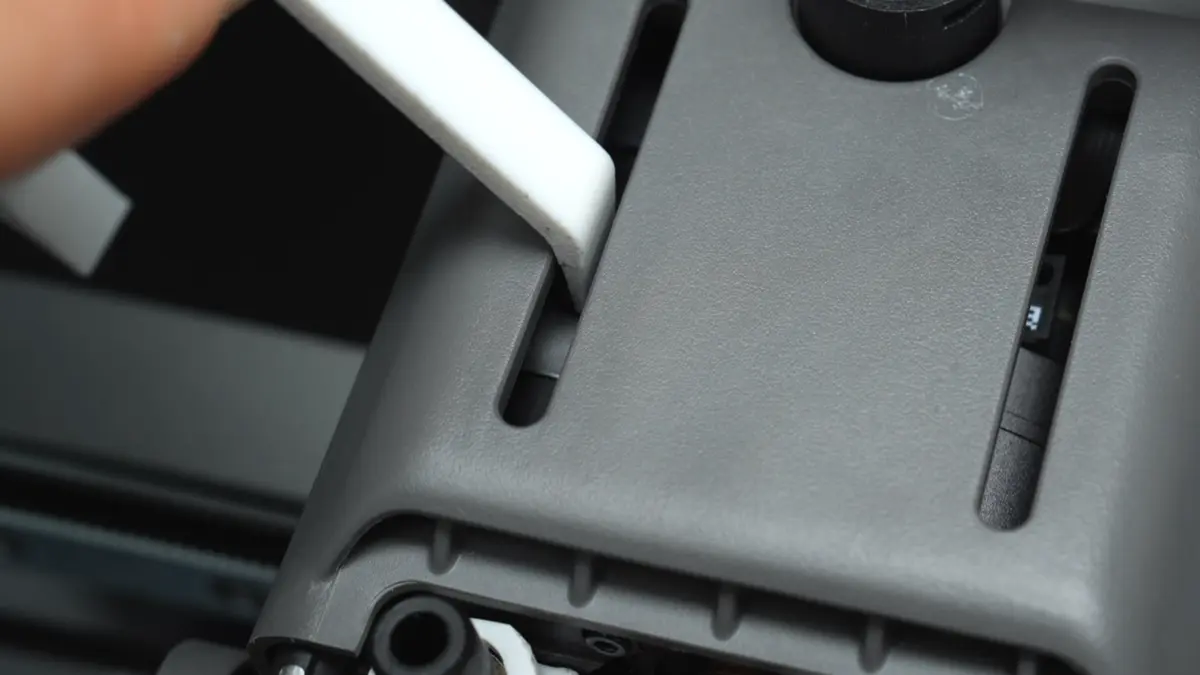

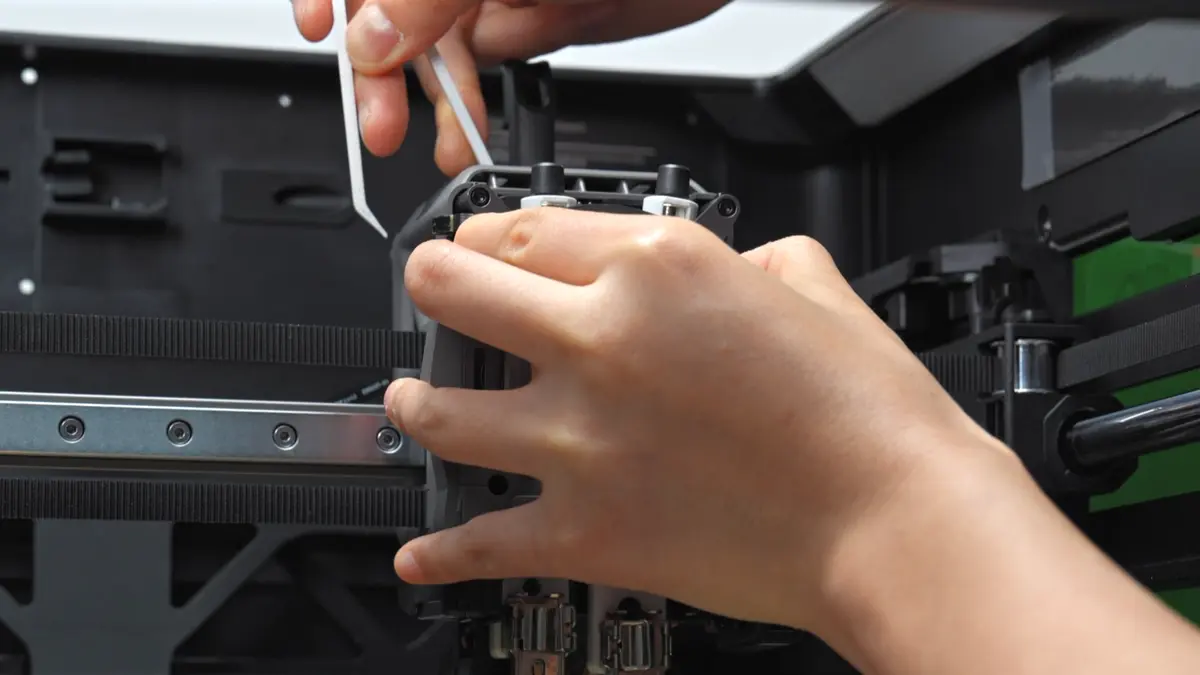

Når du fjerner ekstrudersamlingen, så brug en pincet til at rette de indvendige forbindelseskabler ud gennem mellemrummet over toolhead. Det forhindrer kablerne i at bøje og gøre det svært at fjerne ekstrudersamlingen.

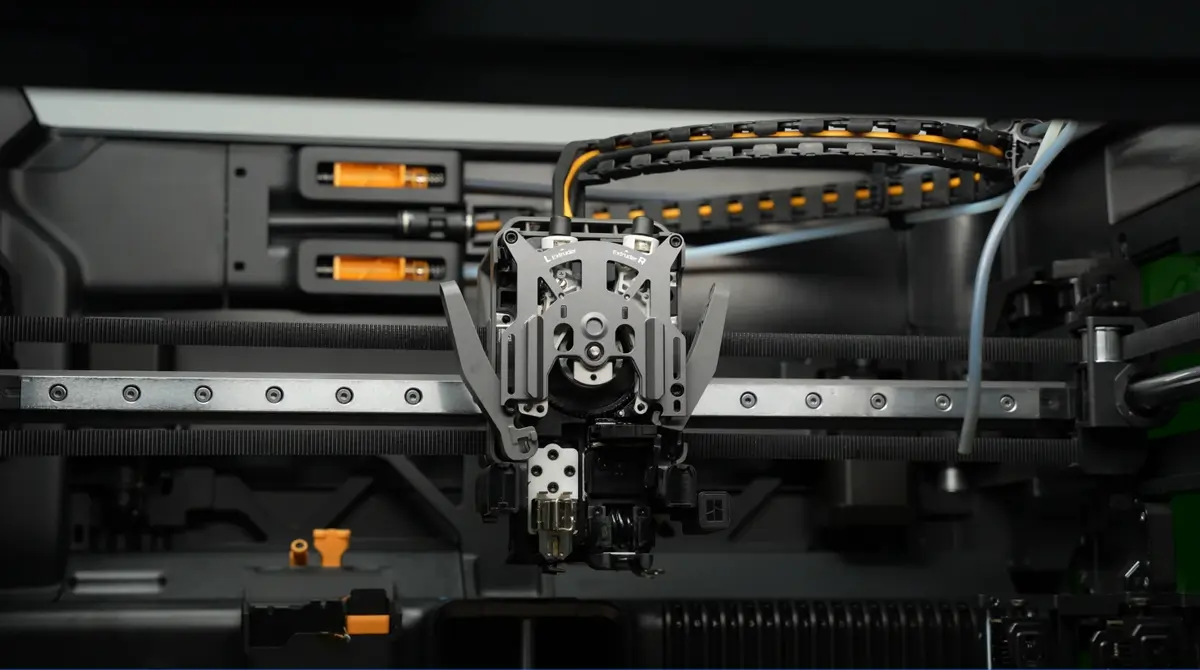

Hold fast i venstre og højre skæreblad og træk forsigtigt ekstruderenheden udad.

Bemærk: Træk ikke i Hall-effekt-kablet bag ekstruderenheden med for stor kraft, da det kan få kablet til at knække.

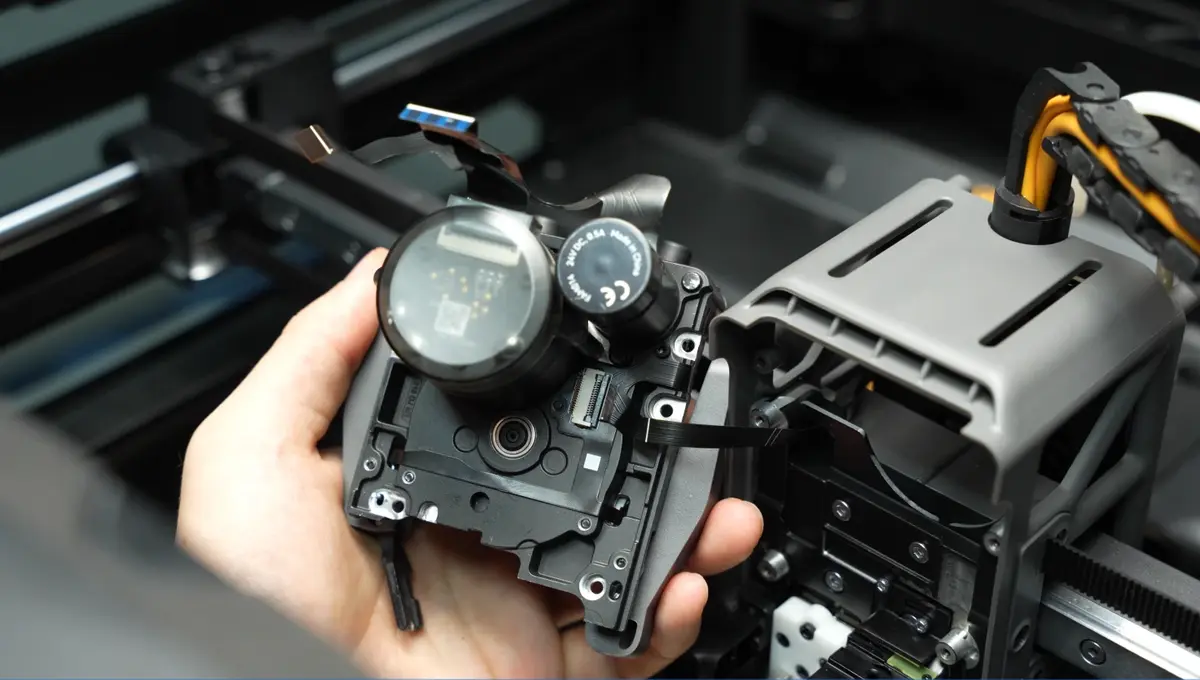

Frigør til sidst klemmerne på ekstrusionens Hall-stik, frakobl ekstrusionens Hall-stik, og fjern ekstrudersamlingen.

Montering af de nye ekstruderkomponenter

Trin 1: Montér ekstruderkomponenterne

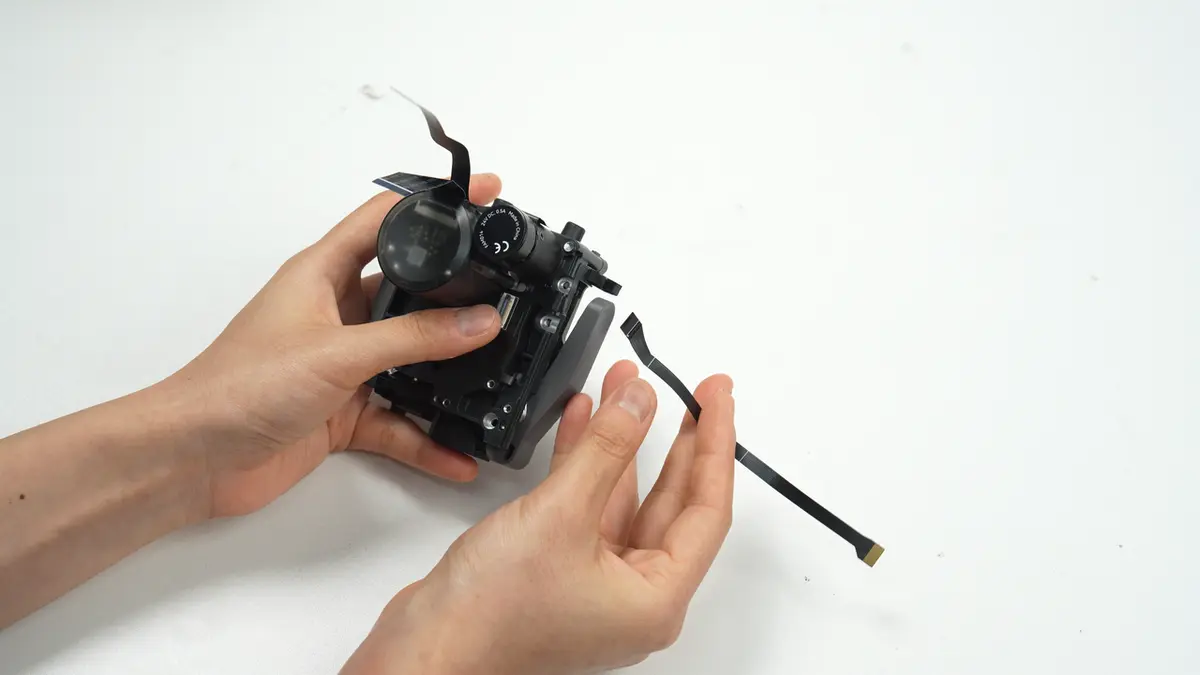

Ekstruderreservedelen leveres med et Hall-effekt-forbindelseskabel til ekstrusionen, som kan udskiftes, hvis kablet knækker.

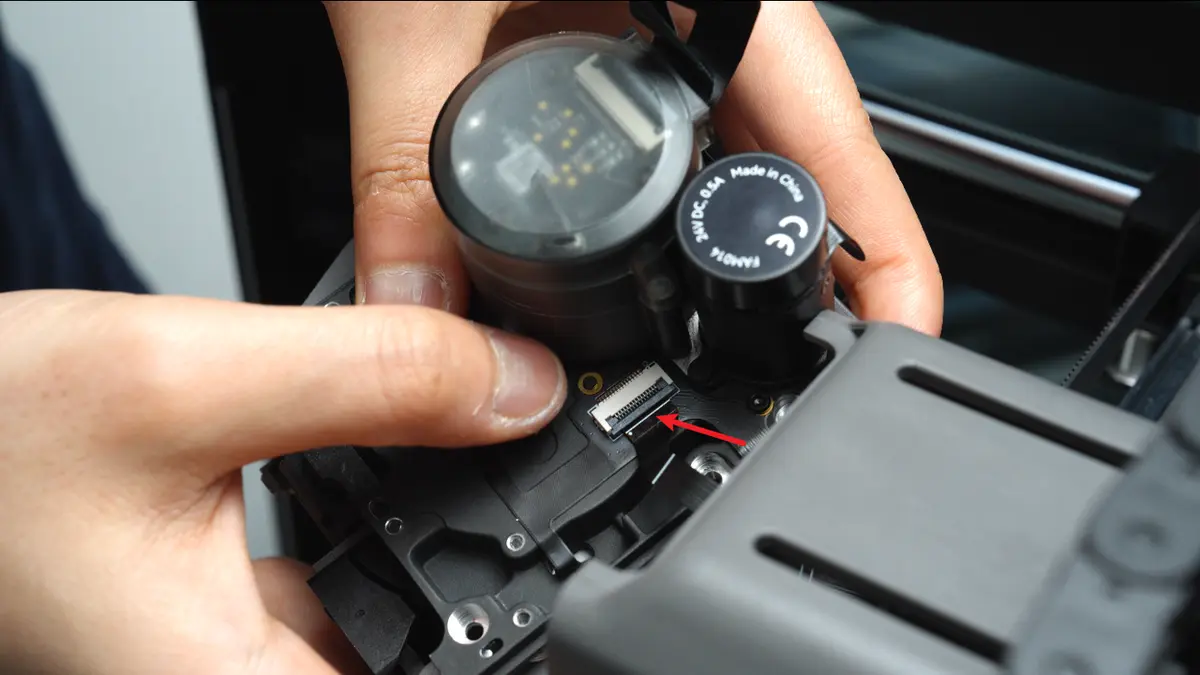

Før du monterer den nye ekstrudersamling, sætter du det oprindelige Hall-effekt-stik til ekstrusionen i soklen, idet du sikrer, at den hvide ledning på stikket sidder vandret. Luk derefter soklen forsvarligt.

Nu begynder den egentlige montering af de nye ekstruderkomponenter. For at sikre, at skiftemotorens forbindelseskabel og ekstrusionsmotorens forbindelseskabel kan føres glat gennem toolhead-rammen, skal vi først justere de to kablers vinkel.

Bøj forsigtigt enderne af begge kabler lidt nedad, og bøj de bagerste halvdele lidt opad. Det hjælper kablerne med at passere glat gennem mellemrammen.

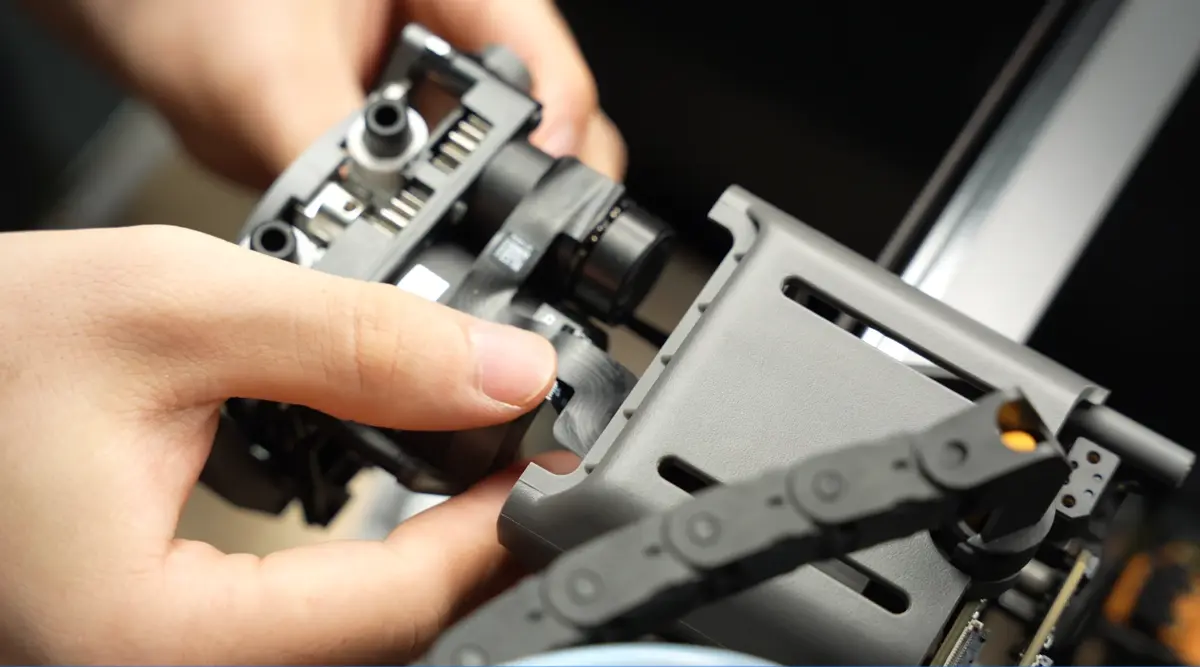

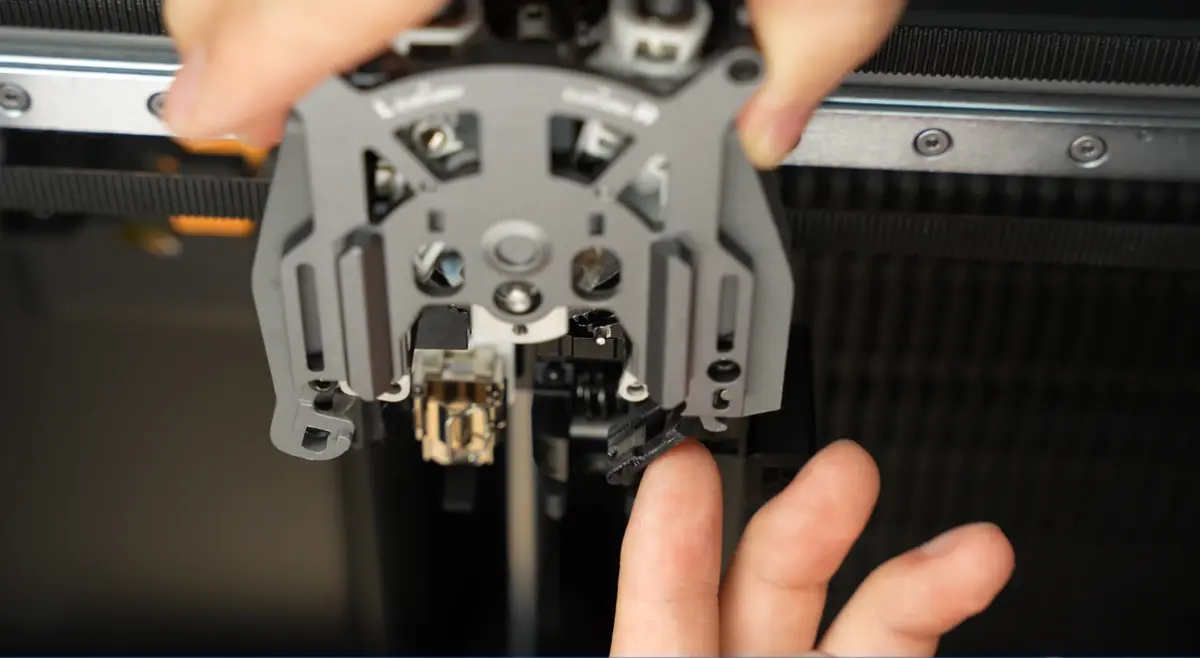

Ret det øverste kabel ud og skub langsomt ekstruderen indad. Mens du gør det, løfter du den nederste skærer opad og sætter den ind i den tilhørende slids.

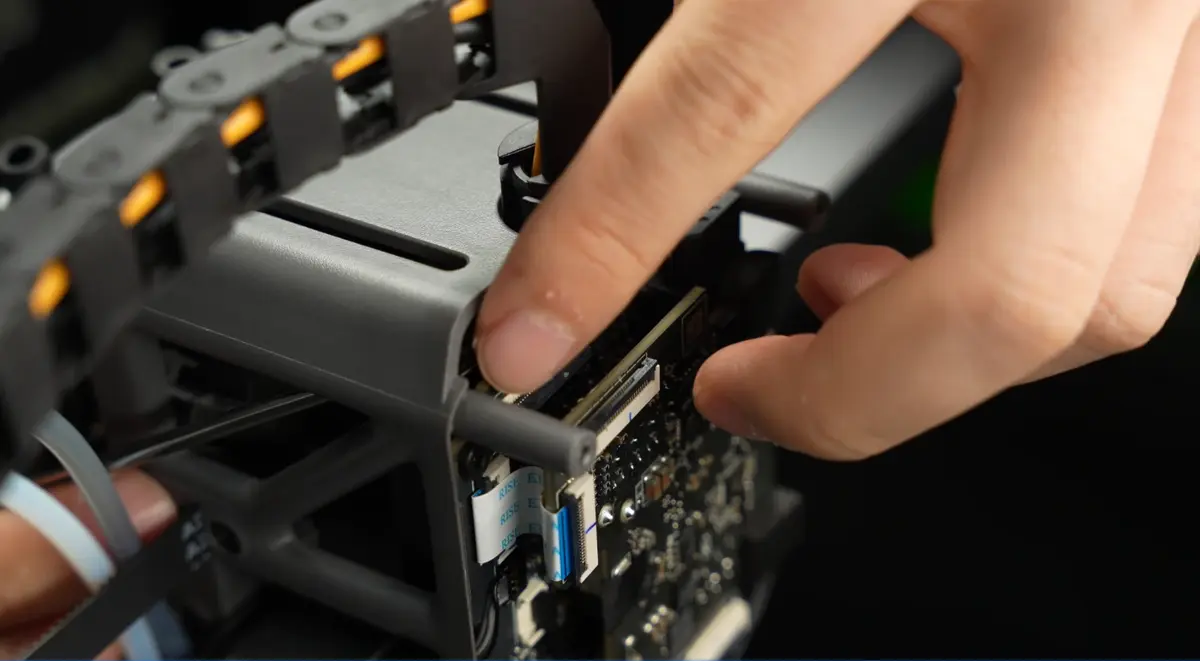

Når du monterer ekstrudersamlingen, så brug en pincet eller en skruetrækker til forsigtigt at skubbe forbindelseskablet opad fra siden af mellemrammen, så det hjælpes gennem rammen.

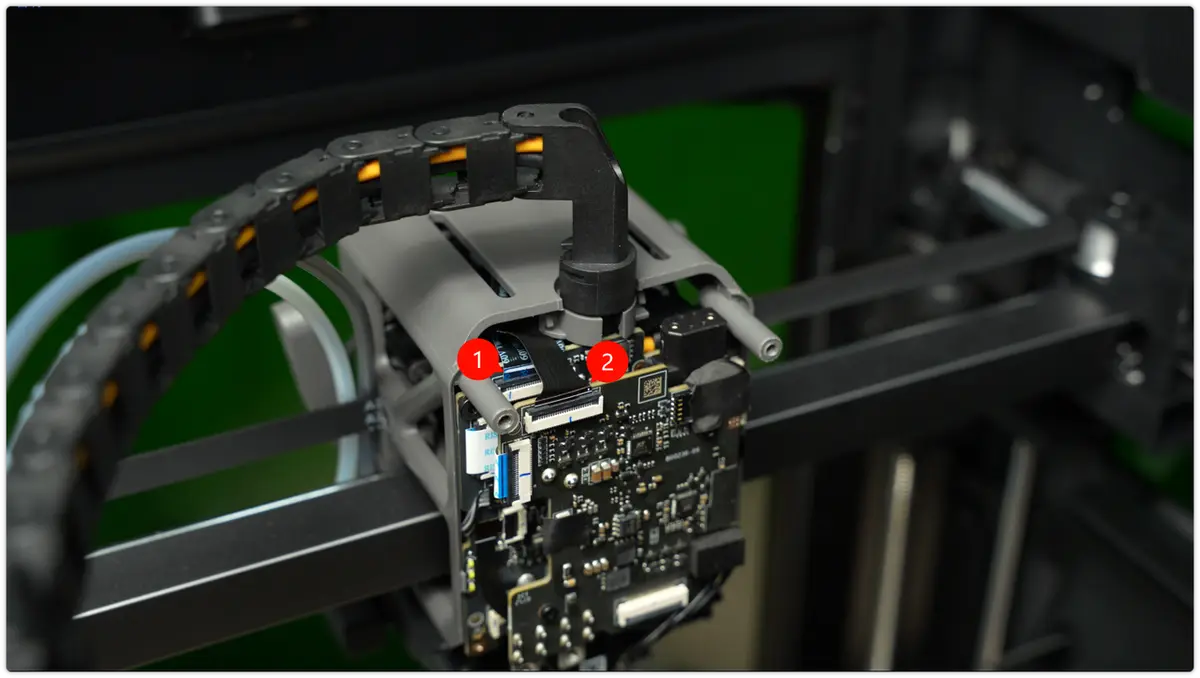

Sæt først ① ekstrusionsmotorens forbindelseskabel i soklen, idet du sikrer, at den hvide ledning på kablet sidder vandret, og fastgør derefter soklen. Hvis klemmen på ekstrusionsmotorens forbindelseskabel er svær at fastgøre, kan du bruge en unbrakonøgle til at hjælpe med at fastgøre den. Sæt derefter ② skiftemotorens forbindelseskabel i sin sokkel, ligeledes med den hvide ledning vandret, og fastgør derefter soklen.

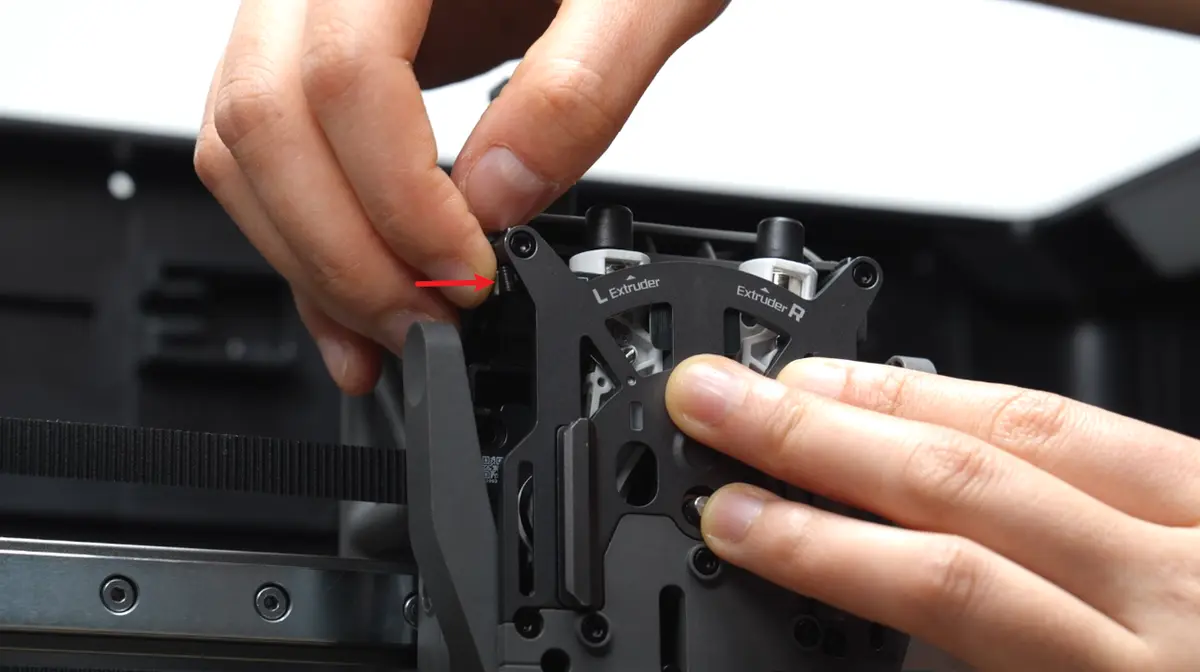

Sæt til sidst Hall-stikkets ledning til ekstrusionen fra øverste venstre side af ekstruderen ind i mellemrummet på venstre side af toolhead.

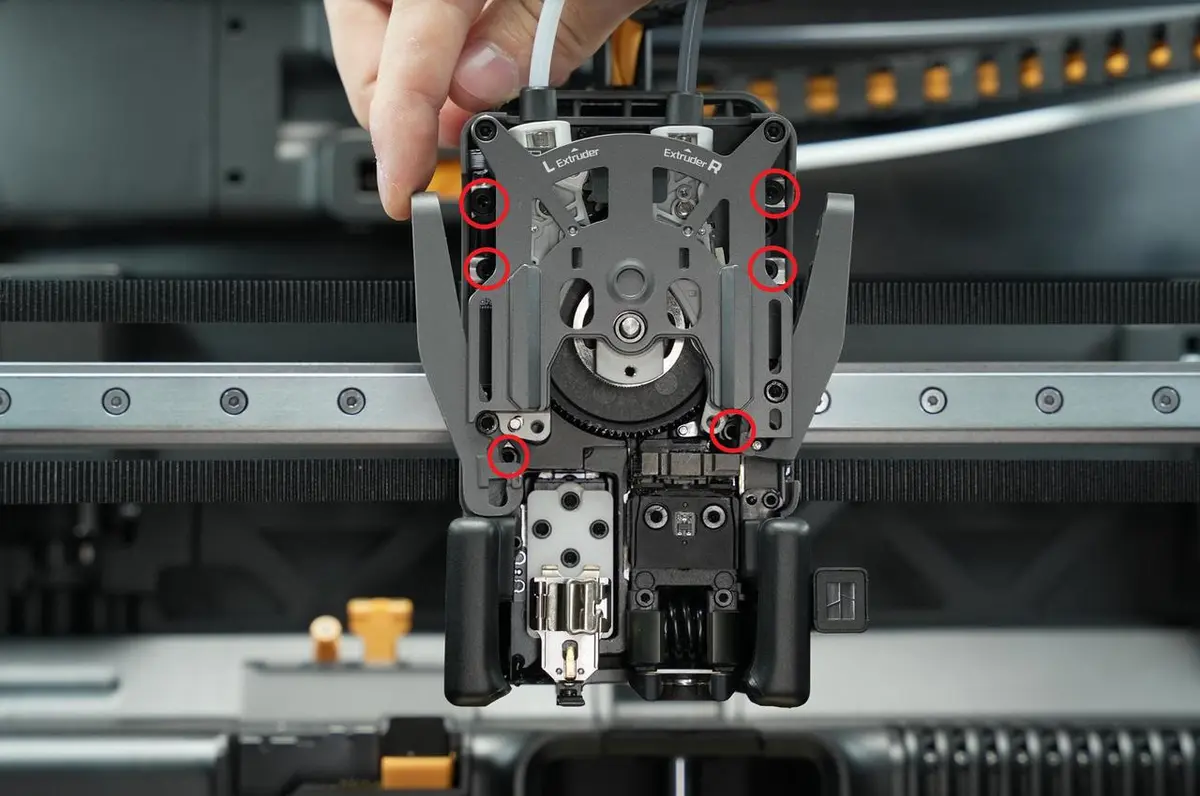

Brug en H2.0 unbrakonøgle til at spænde de seks fastgørelsesskruer (de øverste to skruer: BT2.6×8 ×2, og de resterende fire skruer: M2.5×8 ×4). Når du monterer de to skruer under quick change-værktøjsguiden, så tryk nøglen nedad, mens du spænder dem.

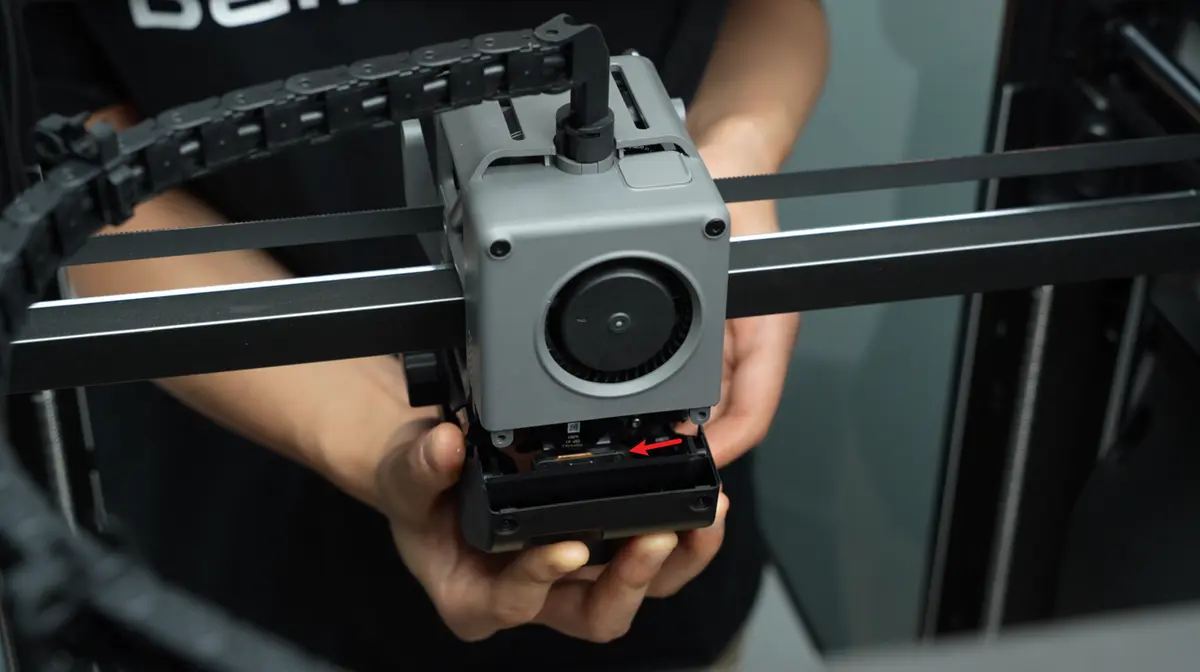

Trin 2: Montér komponent-køleblæserens kanal og blæser

For detaljerede instruktioner, se denne wiki: Montering af H2C part cooling-blæseren.

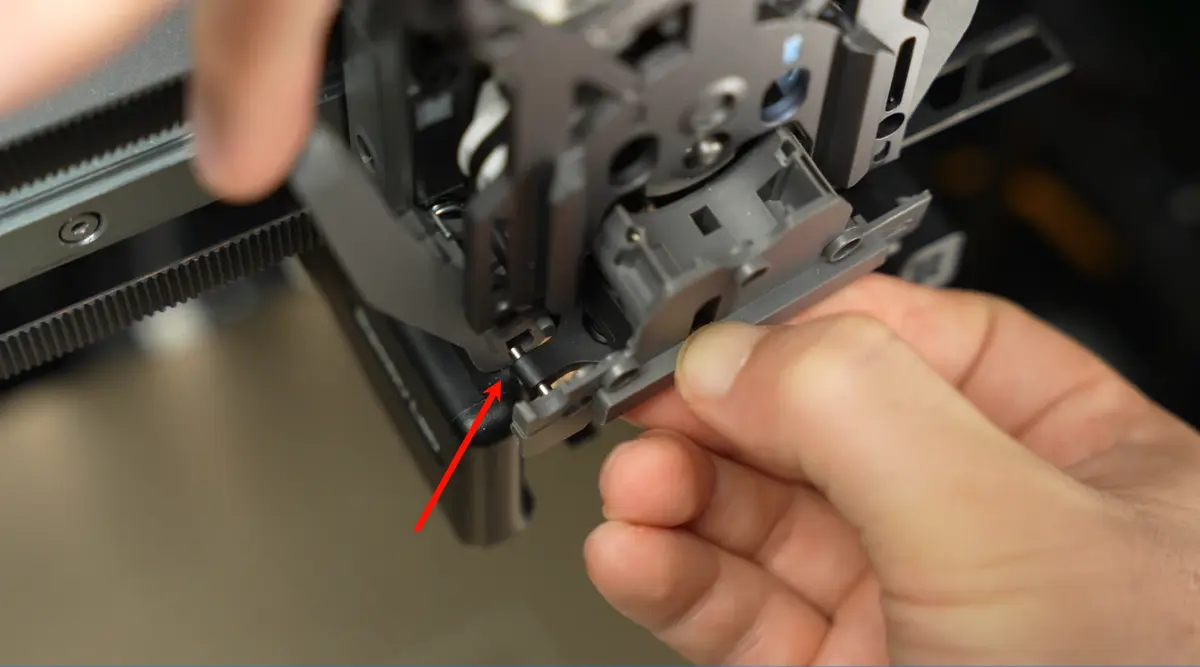

Trin 3: Montér ekstruder-filamentguide-samlingen

For detaljerede trin, se denne wiki: Trin til udskiftning af H2C dobbelt-ekstruder filamentguide.

Trin 4: Montér venstre og højre hotend

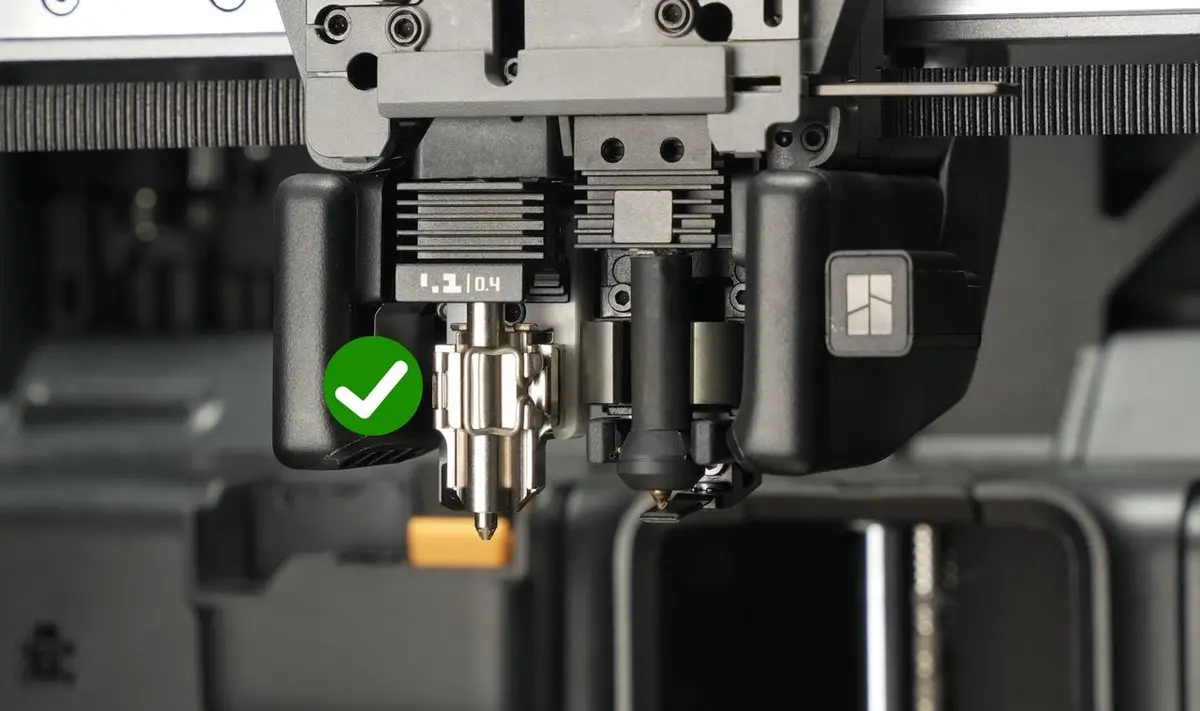

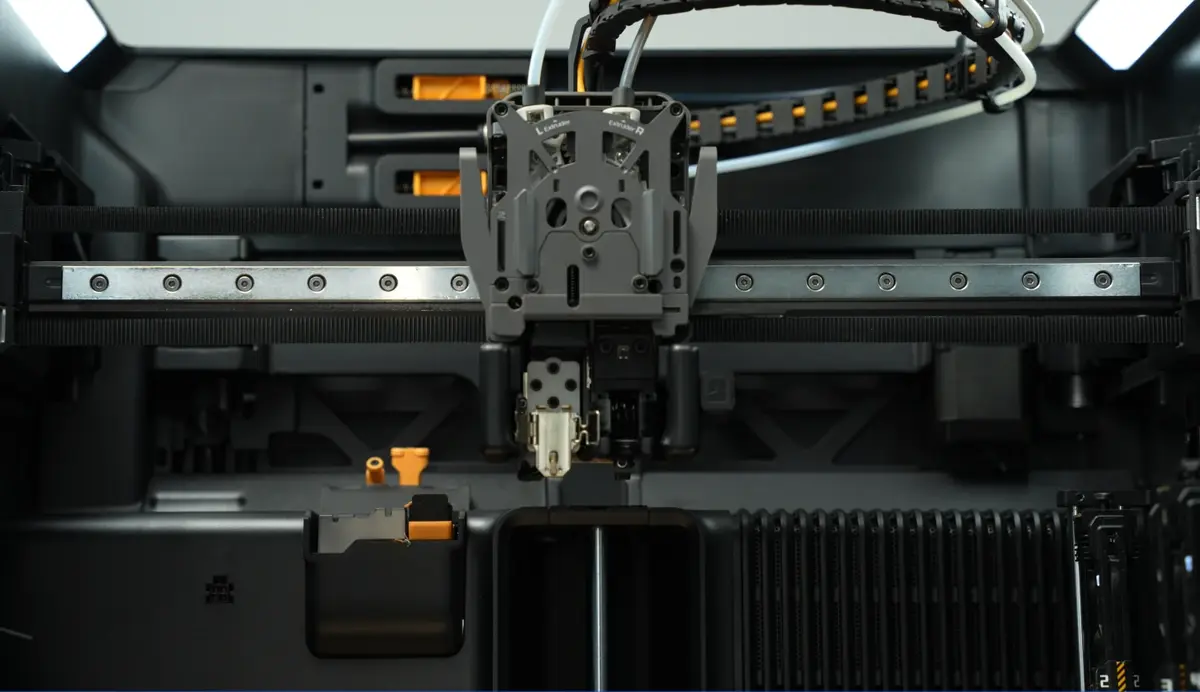

Montering af venstre dyse: Placér venstre dysesamling i den tilhørende monteringsposition, fastgør låsebøjlen, og sørg for, at dysen sidder fast og ikke er løs. Sæt derefter silikonemuffen tilbage på venstre dyse.

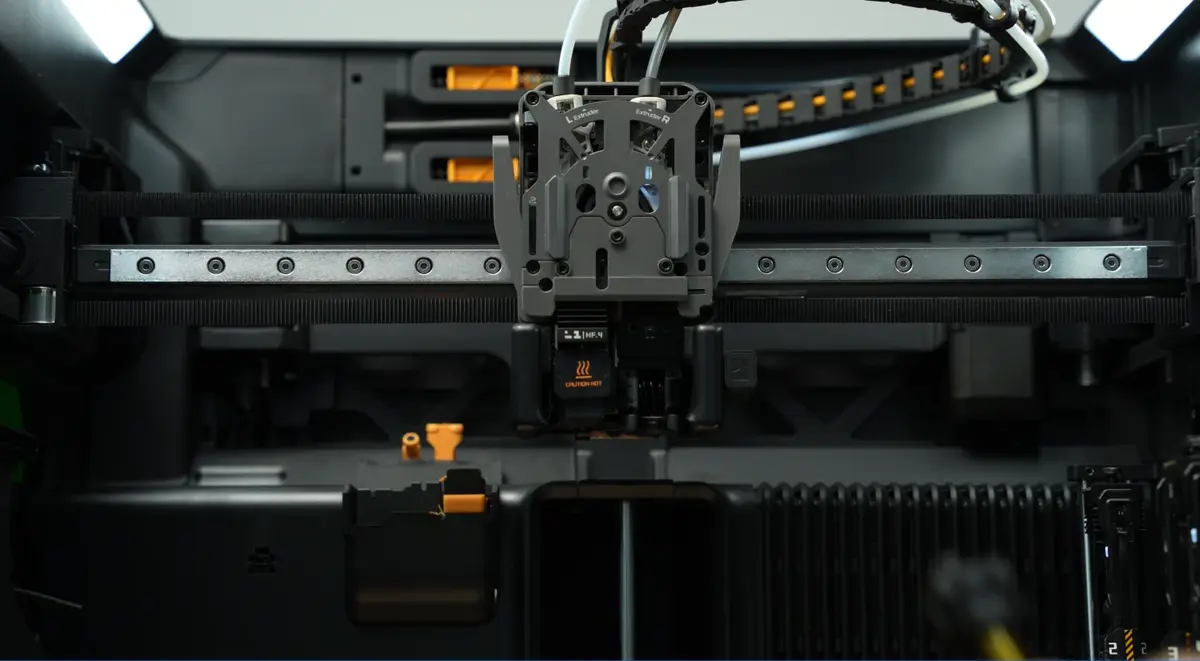

Montering af højre dyse: Sørg for, at trækhåndtaget er trukket ud, ret derefter højre dysesamling ind med monteringspositionen og skub den i. Tryk på trækhåndtaget for at låse den på plads, og ryst forsigtigt dysen for at bekræfte, at den er låst forsvarligt og ikke er løs.

For detaljerede monteringstrin, se denne wiki: Monteringsguide til H2C induktions-hotend

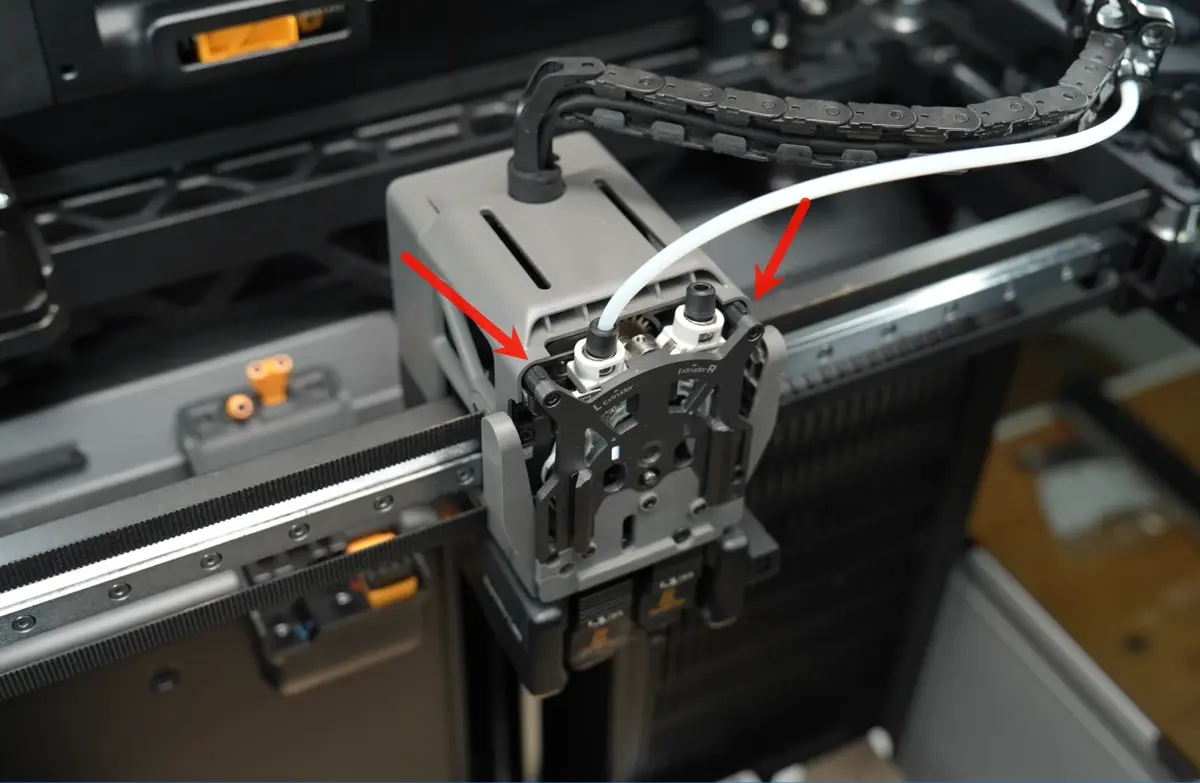

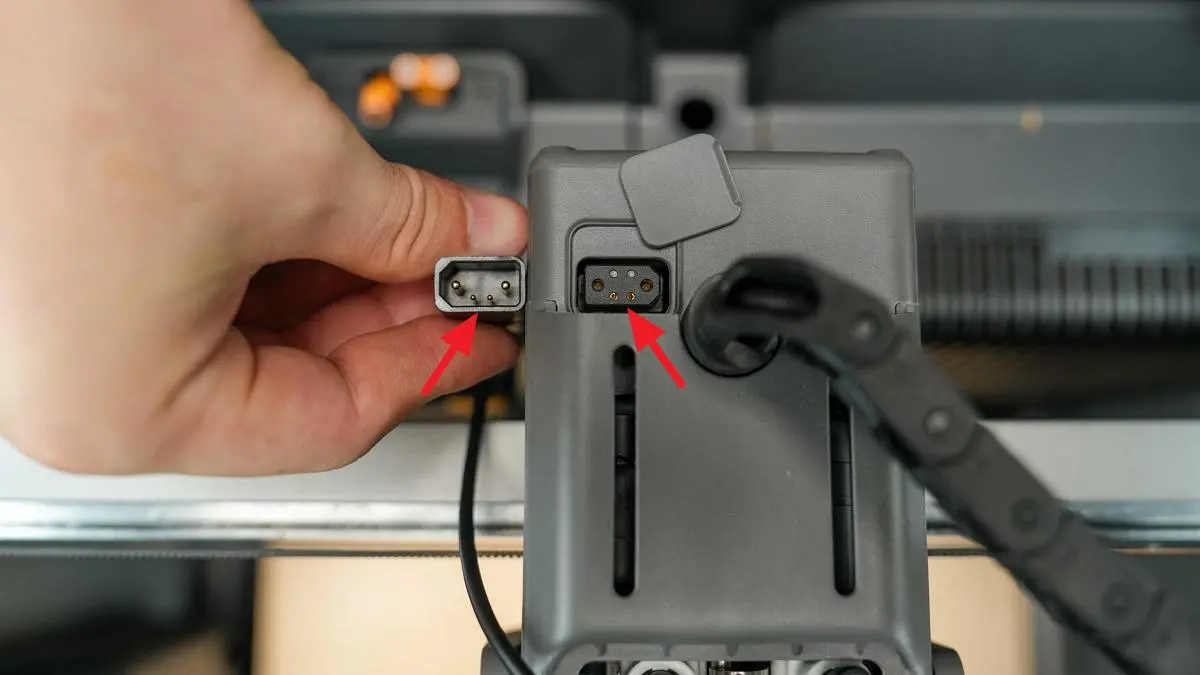

Trin 5: Montér toolheadens forstærkede køleblæser

For detaljerede trin, se afmonteringsafsnittet i denne wiki.Udskiftning af toolheadens forstærkede køleblæser.

Verificér funktionen

Tilslut strømforsyningen og tænd printeren. Start en printopgave og verificér, at den kan gennemføres uden problemer.

Anvendte skruer

Skruespecifikation	anvendelse	Placeringsdiagram	Antal skruer

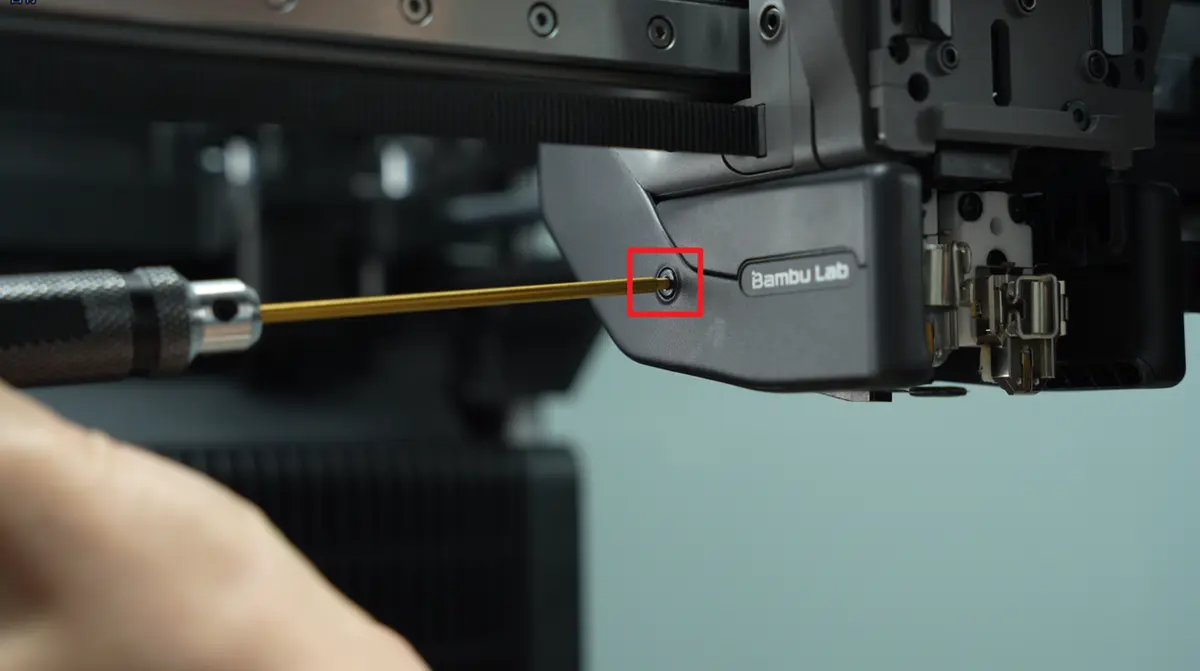

BT3x8	Til fastgørelse af køleblæserens kanalkomponenter		4

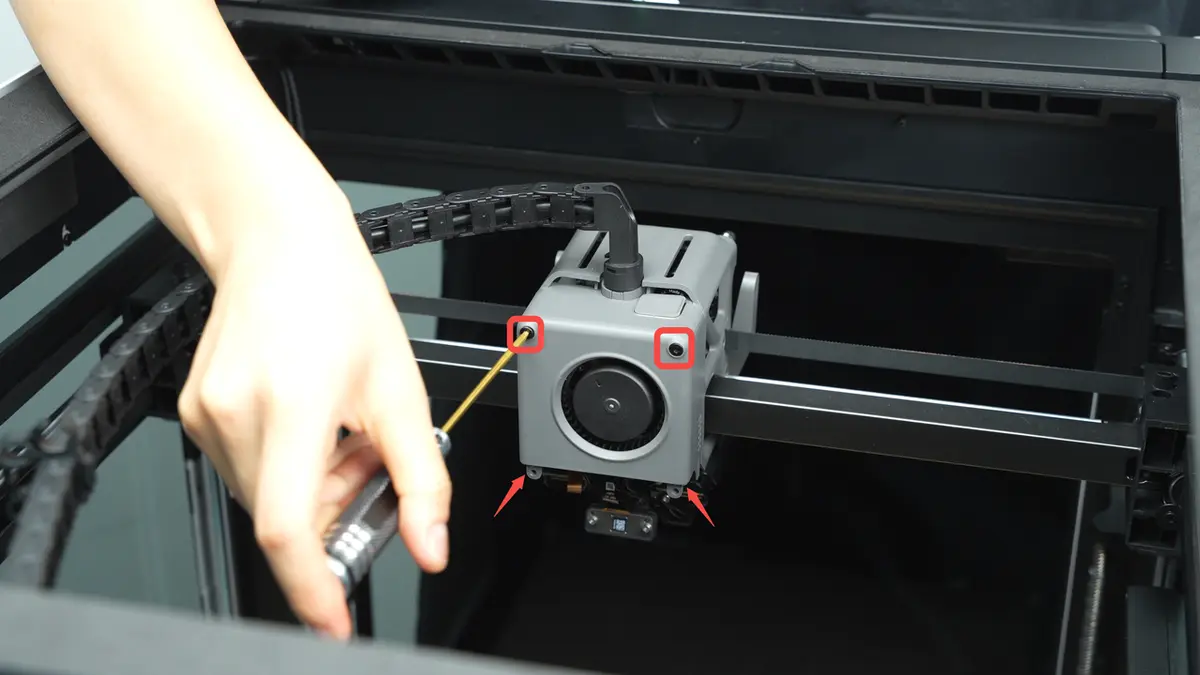

BT3x20	Til fastgørelse af køleblæserkomponenter		2

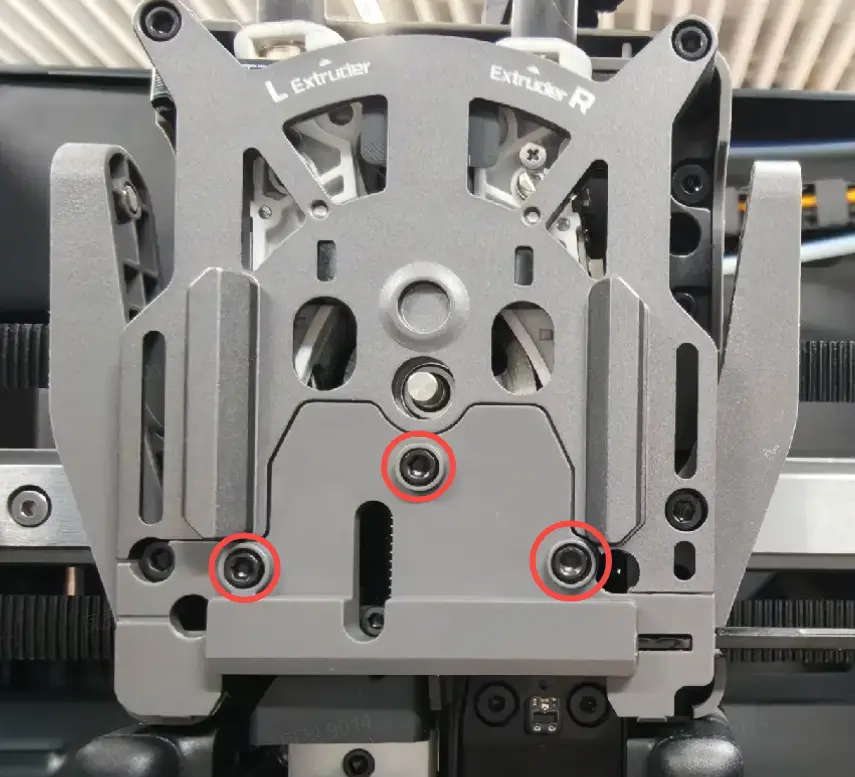

M2.5x7	Til fastgørelse af ekstruderens quick change-værktøjsguide-samling		3

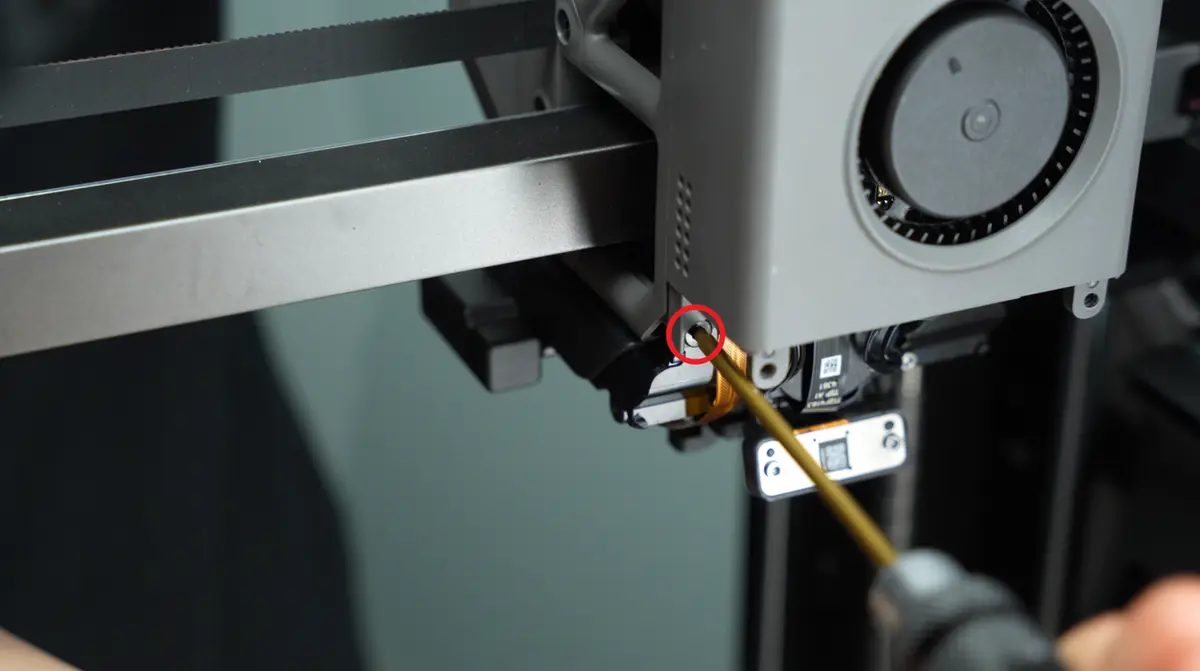

BT2.6x8	Til fastgørelse af køleblæserkomponenter		2

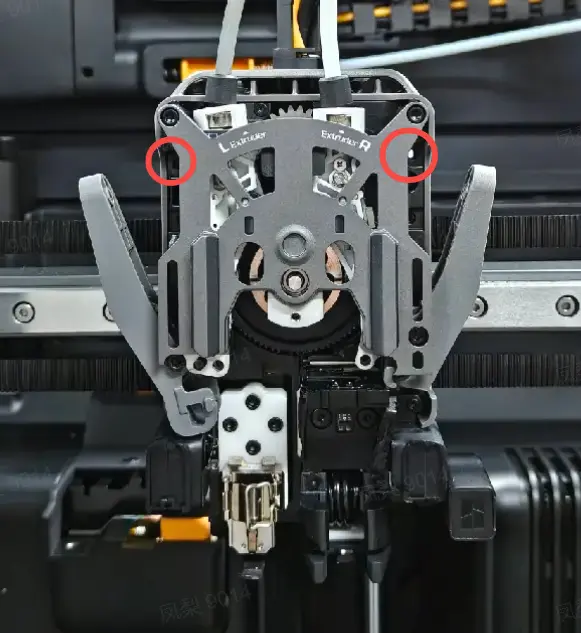

	Bruges til fastgørelse af ekstruderen		2

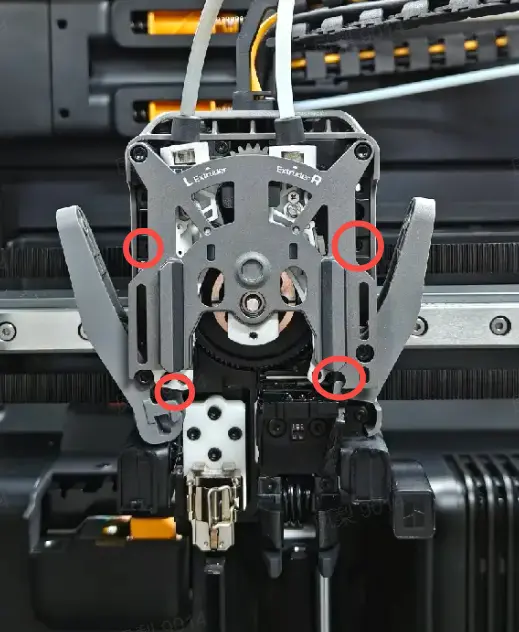

M2.5x8	Bruges til at fastgøre ekstruderen på plads		4
