Guide til remspænding på H2C

Remspænding

Korrekt remspænding er afgørende for coreXY-bevægelsessystemet. Løse remme eller utilstrækkelig spænding kan give mange printproblemer, fx at cirkler printes som ellipser.

Remmene og portalen danner et masse-fjeder-system, hvor remmen fungerer som fjeder (k) og portalen som masse (m). Systemets egenfrekvens er f = √(k/m). Løse remme sænker både k og f og påvirker dermed vibrationskompensationen.

H2C overvåger remspændingen ved hjælp af ligningen f = √(k/m). Under kalibreringen genererer motoren vibrationer ved forskellige frekvenser og leder efter resonans, som opstår, når inputfrekvensen er lig med egenfrekvensen. Vi kalder denne proces et frekvenssweep, som giver en hørbar lyd, efterhånden som tonen stiger.

Når egenfrekvensen for H2C ændrer sig, skal remmene spændes. Det kan klares med en simpel justering.

Trin til remspænding

Vigtig påmindelse: Afbryd printeren fra strømkilden, før du fortsætter.

Spænding af coreXY-remme

Trin 1. Klargør maskinen

Før du spænder remmene, skal du slukke printeren og fjerne topdækslet i glas.

Trin 2. Løsn remmene

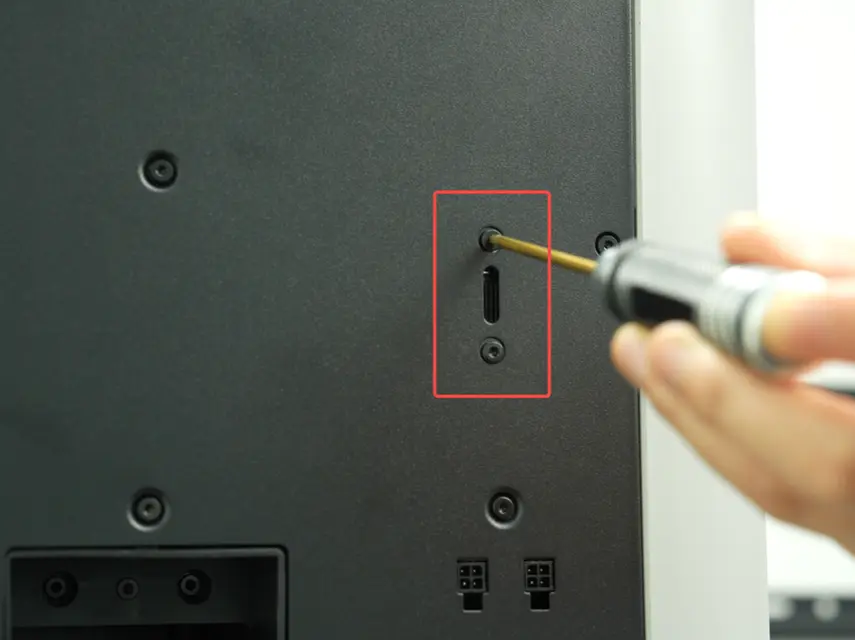

Brug en H2.0 unbrakonøgle til at løsne de fire spændeskruer let (kun 1-2 omgange, fjern ikke skruerne) for at frigøre XY-remmene.

Trin 3. Sørg for, at remmene sidder helt korrekt

Flyt manuelt toolhead frem og tilbage i XY-retningerne så langt som muligt, 3-5 gange. Park til sidst toolhead midt bagest.

Trin 4. Spænd remmene

Når du er færdig, spændes de fire skruer på bagsiden igen for at fastgøre spænderne og fuldføre spændingen.

Bemærk: Spænd ikke skruerne for hårdt, da gevindene ellers kan trækkes over.

Spænding af Z-akse-rem

Trin 1. Klargør maskinen

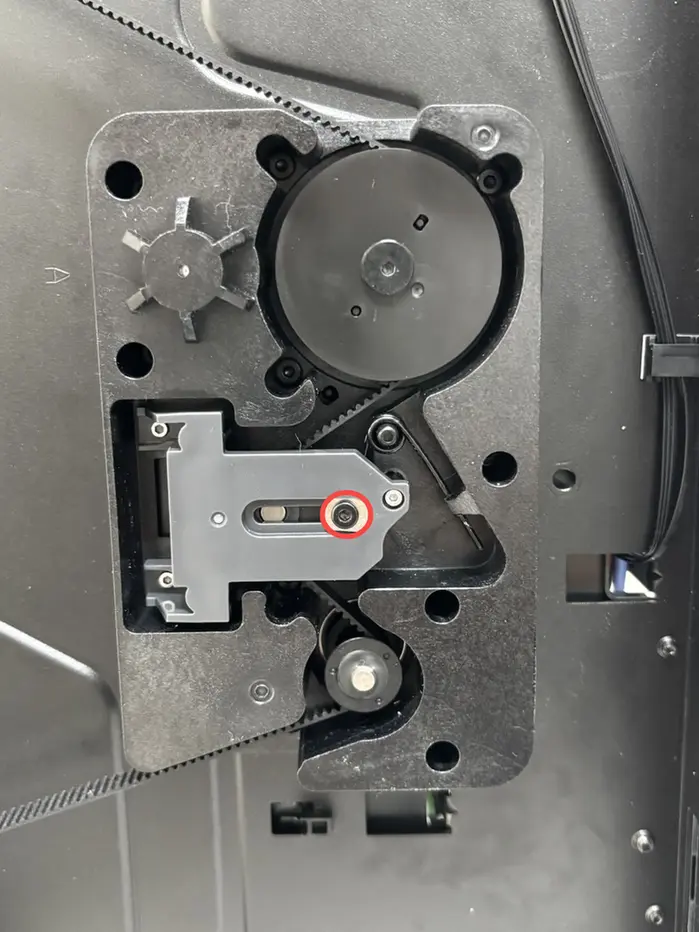

Fjern topdækslet i glas, vip printeren, og brug en H2.0 skruetrækker til at løsne spænderskruen. (Fjern ikke denne skrue.)

Trin 2. Spænd remmen

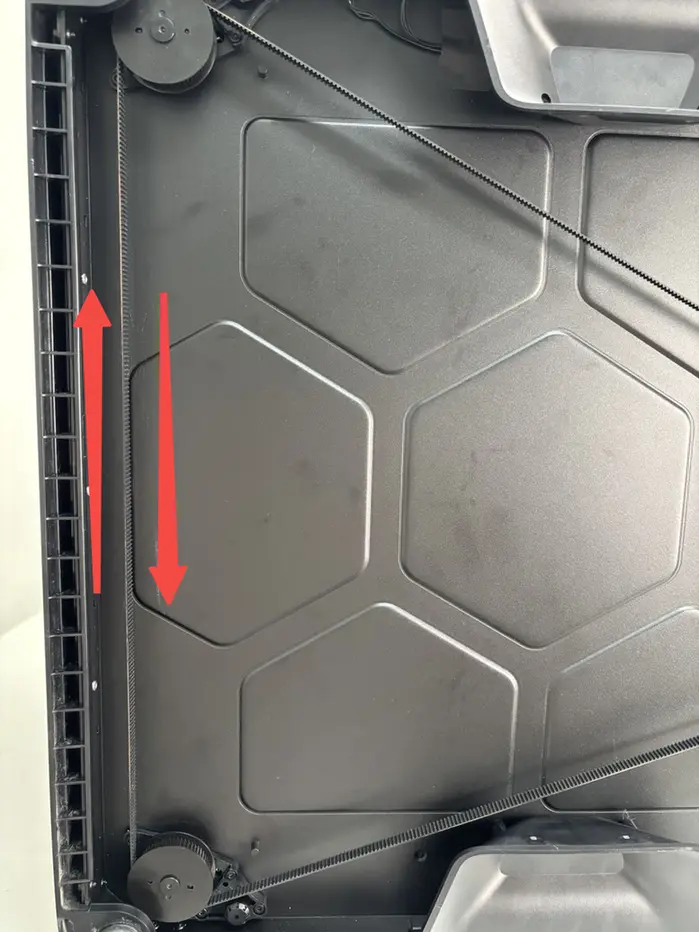

Træk Z-akse-remmen frem og tilbage 3-5 gange med hånden for at bekræfte, at bevægelsen er jævn, og spænd derefter Z-aksens spænderslædes fastgørelsesskrue (M3x6) med en H2.0 unbrakonøgle.

Trin 3. Monter topdækslet i glas

Sæt printeren tilbage på et stabilt underlag, og monter topdækslet i glas.

Printeren er ret tung, og det anbefales, at to personer betjener den sammen for at undgå skader på personer eller maskine.

Spænding af remmen på induktions-hotend-rack

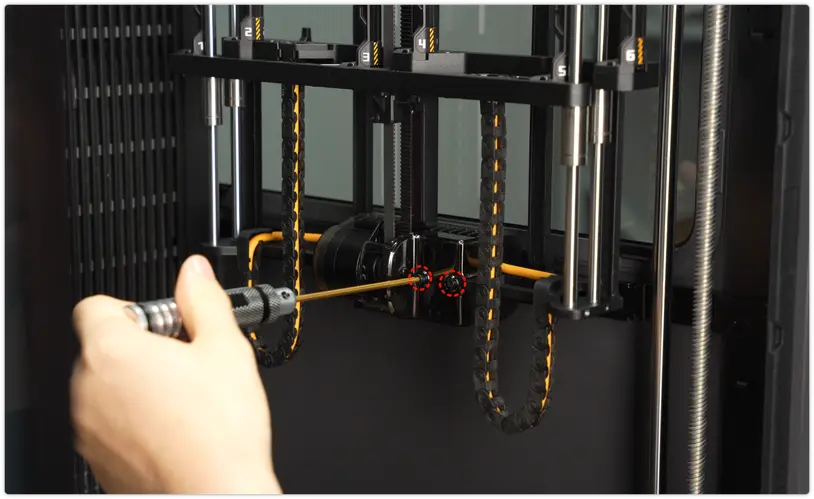

Trin 1. Fjern beskyttelsesdækslet

Brug en H2.0 skruetrækker til at skrue de to holdeskruer ud og fjerne beskyttelsesdækslet.

Trin 2. Løsn motoren

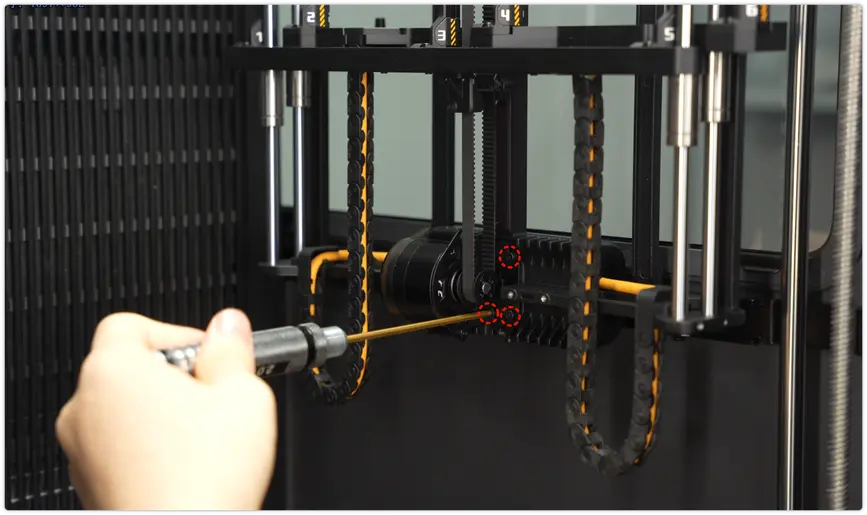

Find motorens tre fastgørelsesskruer, og løsn dem med en H2.0 skruetrækker

Bemærk: Løsn kun skruerne, fjern dem ikke helt, så motoren ikke falder af.

Trin 3. Sørg for, at remmen sidder helt korrekt

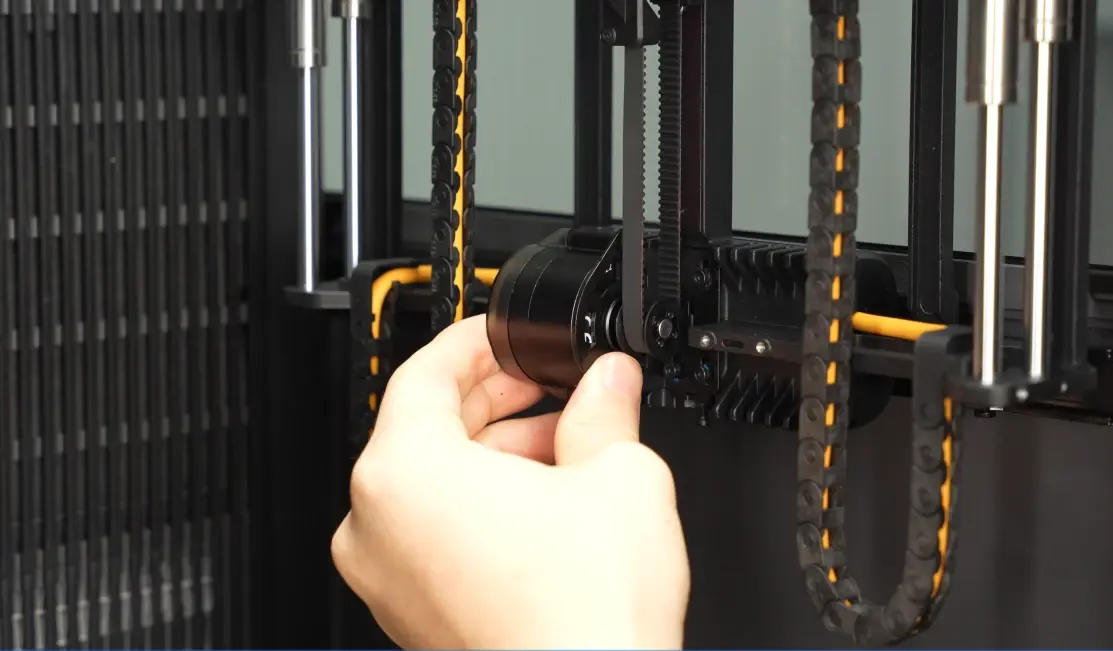

Når skruerne er løsnet, ryst forsigtigt motoren for at sikre, at den kan bevæge sig frit, så der er plads til de efterfølgende spændingsjusteringer.

Trin 4. Spænd remmen

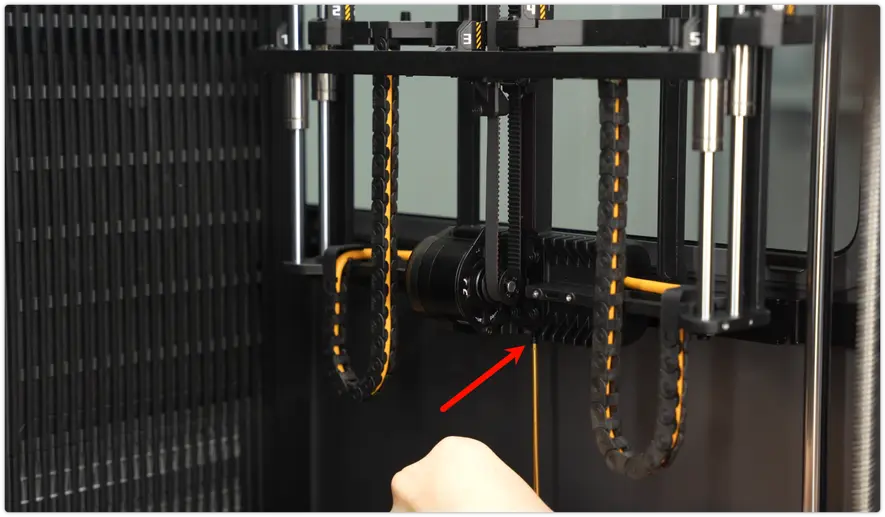

Juster derefter den nederste spændeskrue. Mens du spænder skruen, skal du trykke let og vedvarende på remmen for at vurdere spændingen ved berøring og sikre, at spændingen er jævn og passende.

For høj remspænding kan få komponenterne til at slides hurtigere.

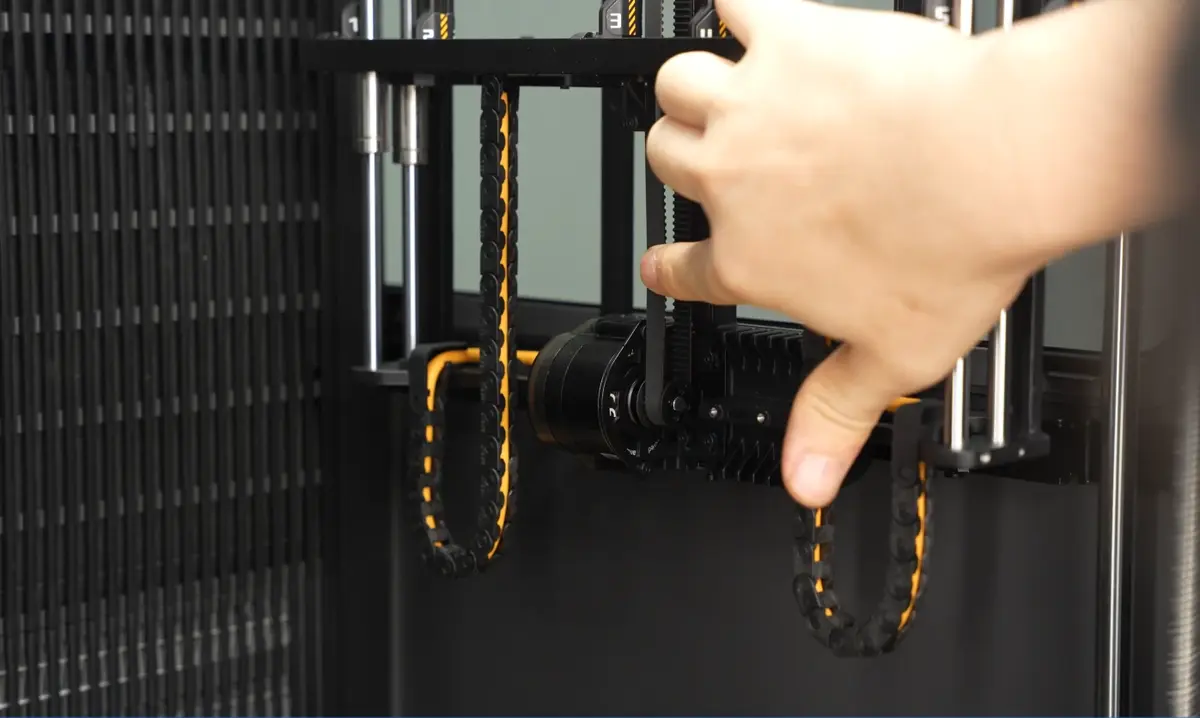

Trin 5. Vurder remspændingen

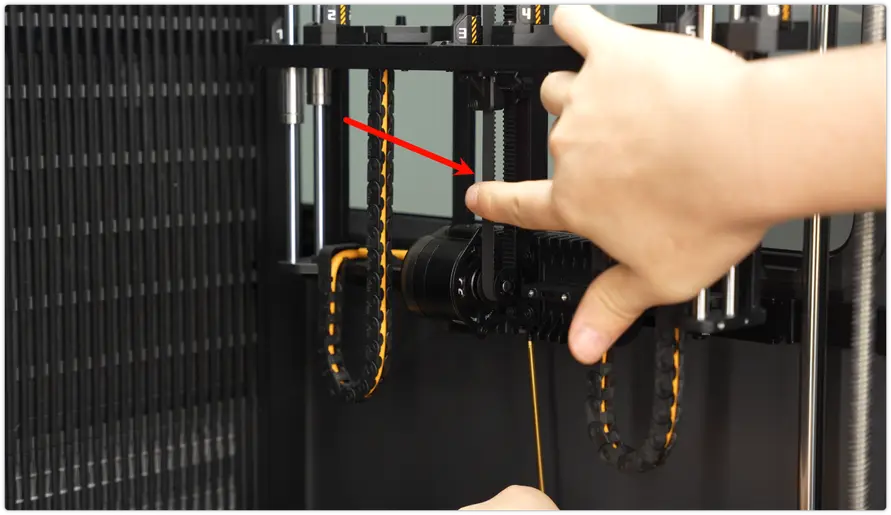

Når spændingsjusteringen er udført, tryk let på remmen. Hvis du tydeligt kan mærke, at remmen er stram og uden slæk eller tilbagefjedring, er den klar.

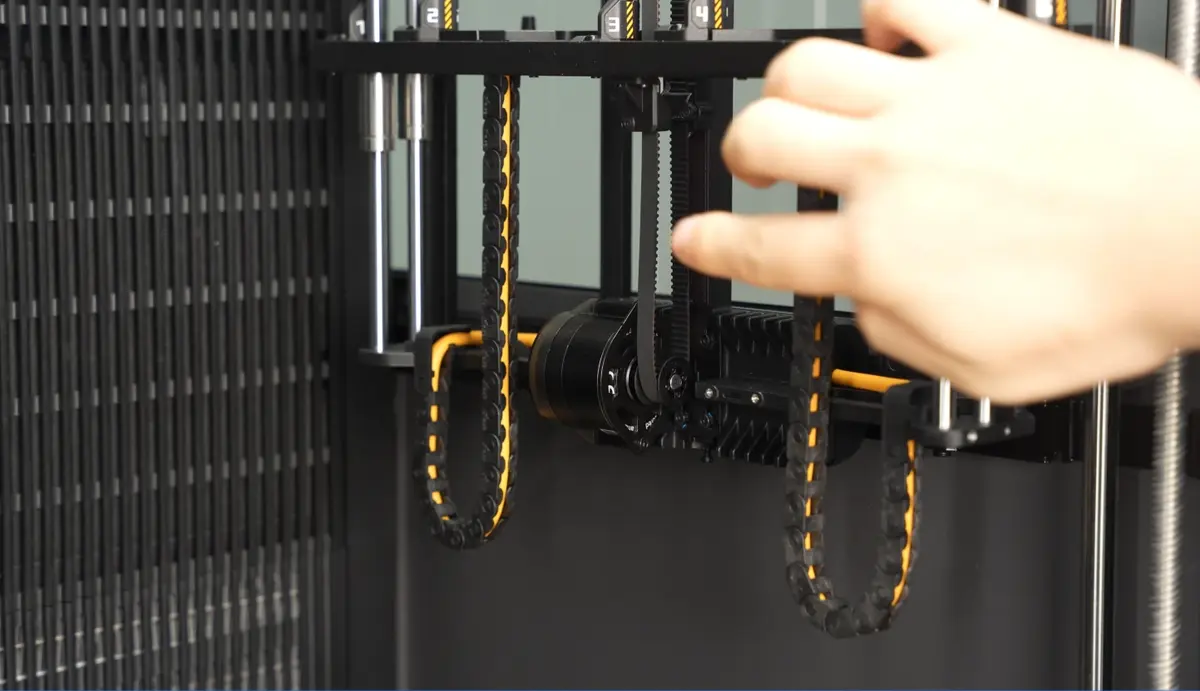

Som vist på billedet nedenfor: hvis remmen stadig føles løs og ikke stram, når der trykkes på den, er remspændingen utilstrækkelig, og spændeskruen skal justeres igen.

Trin 6. Fastgør motoren

Spænd de tre fastgørelsesskruer på motoren for at låse dens position.

Trin 7. Monter beskyttelsesdækslet igen

Monter beskyttelsesdækslet igen, ret det ind efter monteringshullerne, og spænd de to fastgørelsesskruer for at fuldføre spændingen.

Kalibrer maskinen

Når remspændingen er udført, skal identifikationen af resonansfrekvensen kalibreres på ny for at registrere maskinens nye resonansegenskaber.

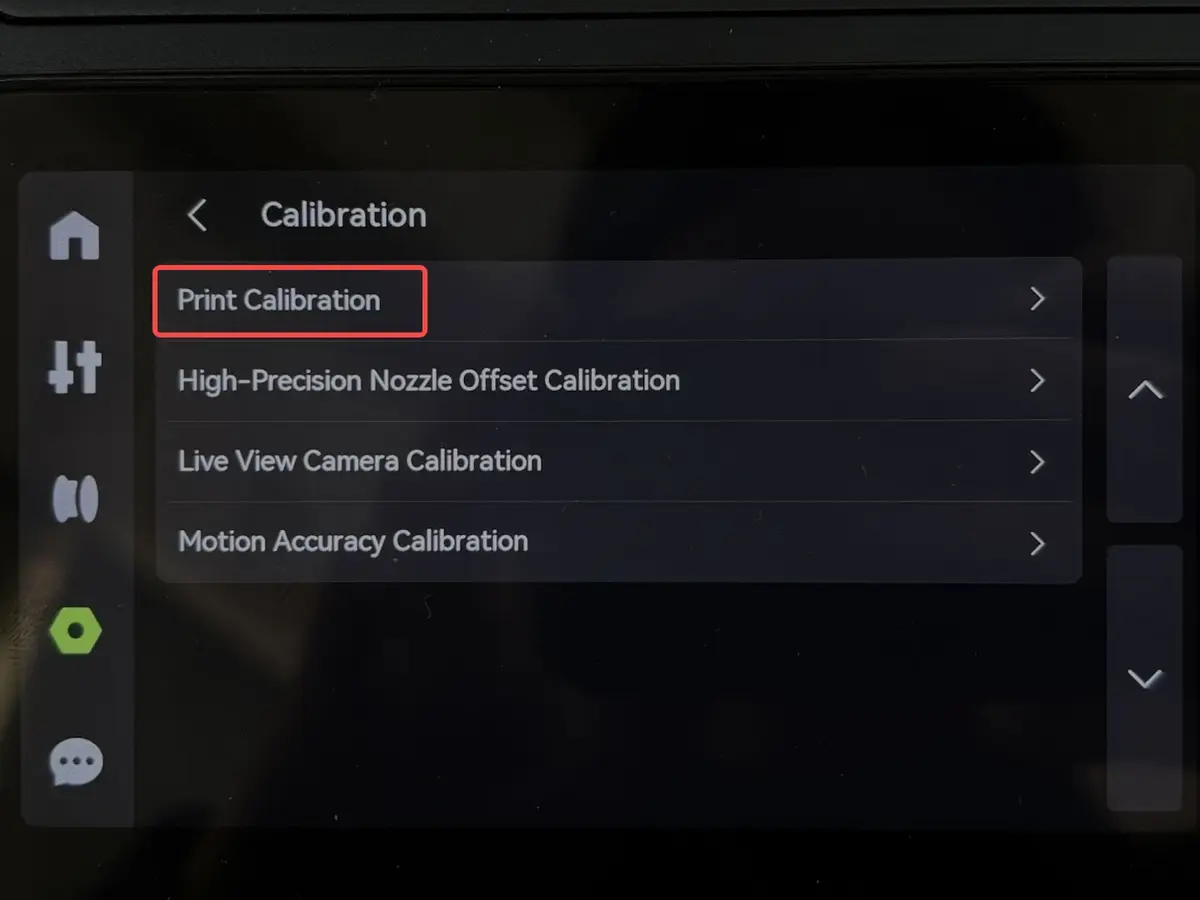

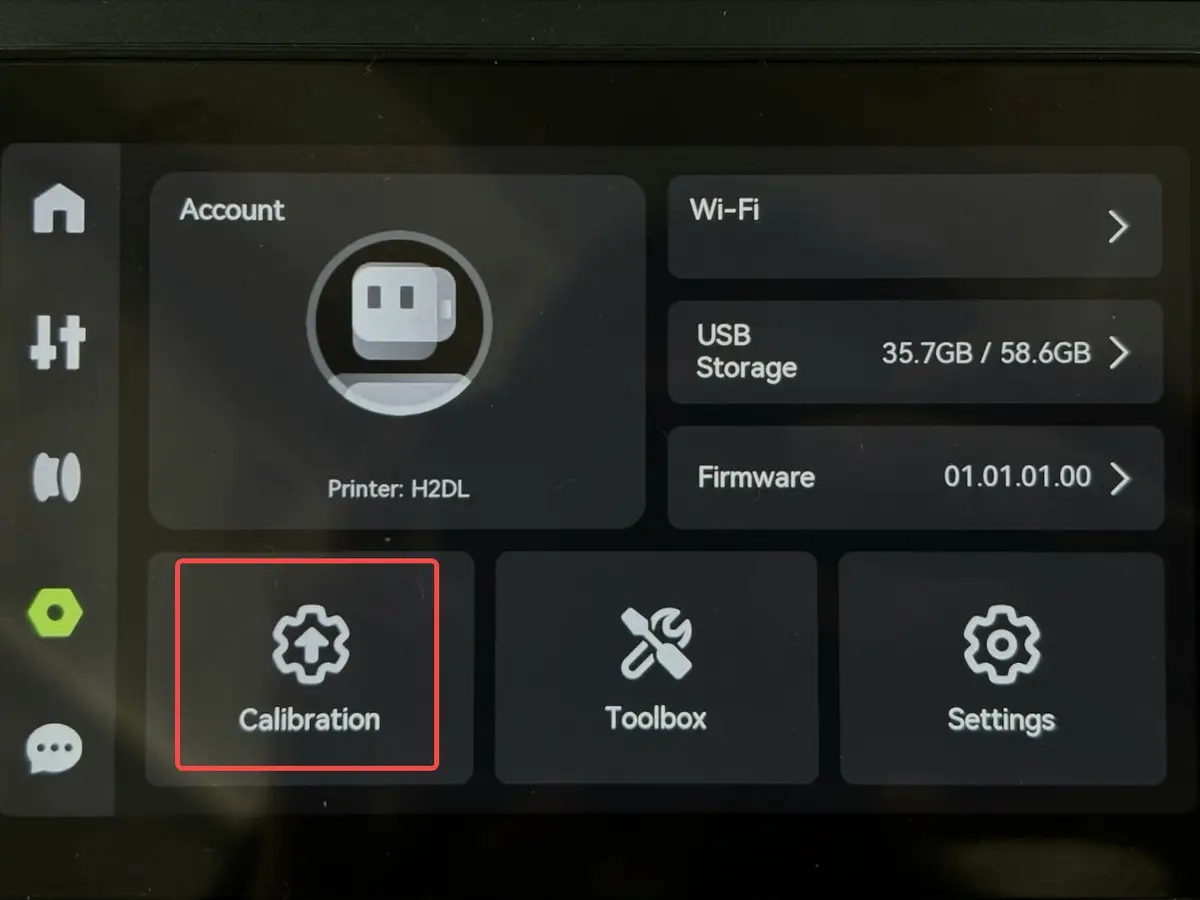

På skærmen trykker du på "Kalibrering - Print-kalibrering", markerer kun Vibrationskompensation og gennemfører kalibreringen.

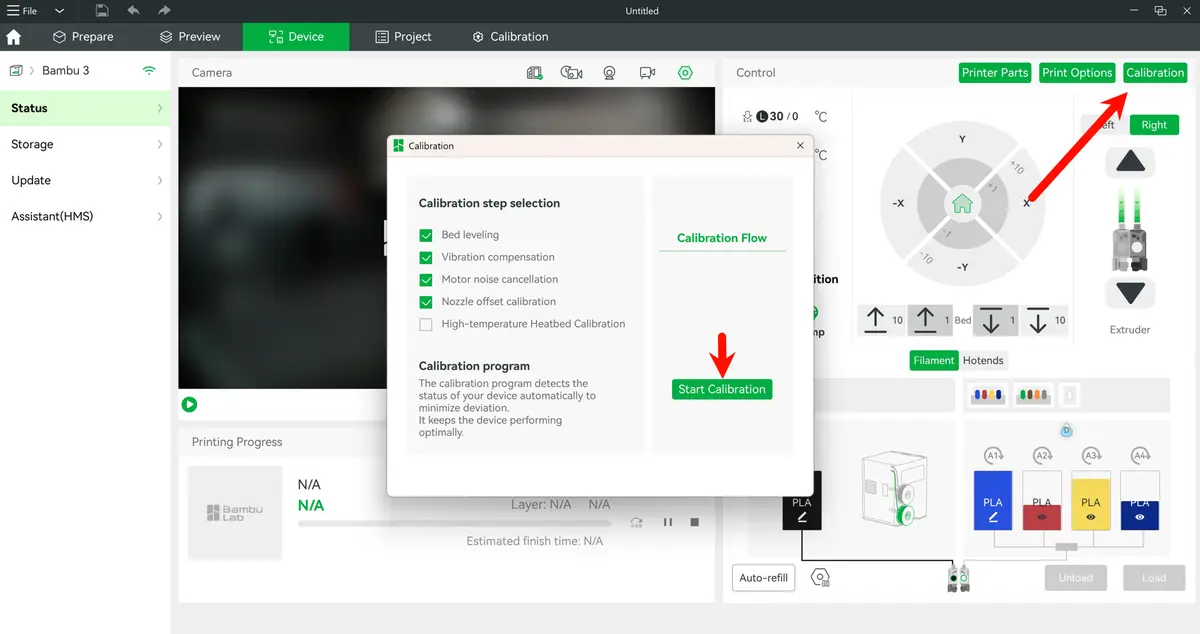

H2C kan også kalibreres via maskinens skærm eller Bambu Studio.
