Udskiftning af induktionsvarmemodul til H2C

H2C induktionsvarmemodul

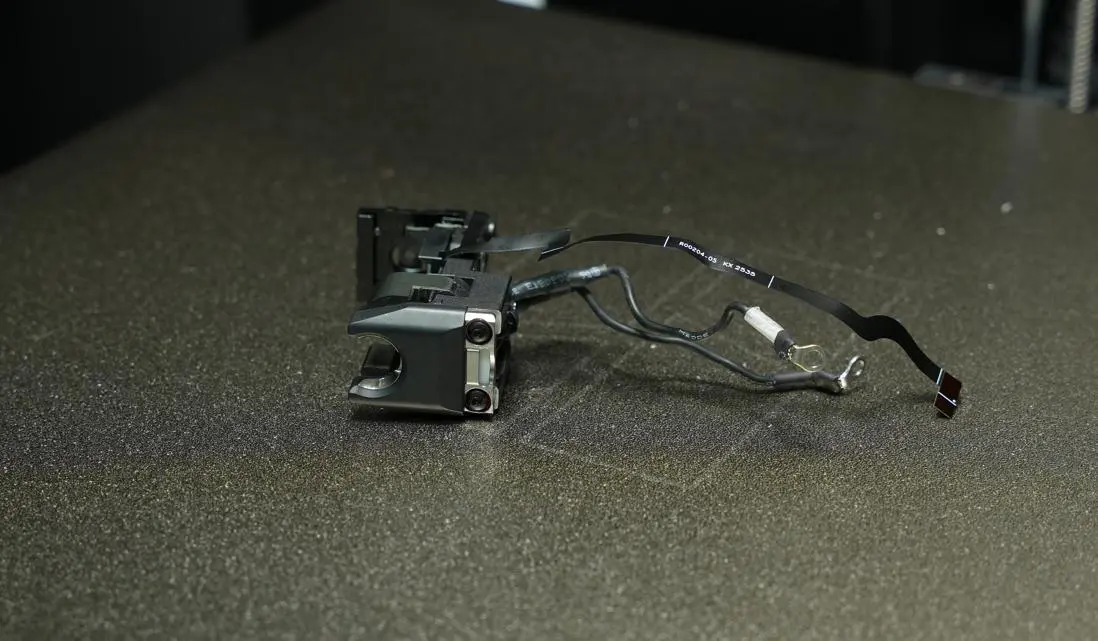

Induktionsvarmemodulet - Højre er den centrale funktionelle enhed, der muliggør hurtig, berøringsfri opvarmning af hotend. Det har en integreret induktionsspole, der gennem elektromagnetisk induktion danner eddy-strømme inde i hotend-modulet og dermed giver en hurtig temperaturstigning. Modulet indeholder desuden en grænseflade til temperaturmåling og en Hall-sensor, der overfører temperaturdata og registrerer, om hotend er korrekt monteret.

Hvornår skal du bruge denne guide

• Induktionsvarmemodulet er beskadiget
• Bambu Lab teknisk support anbefaler udskiftning

Nødvendigt værktøj og materialer

• Nyt induktionsvarmemodul
• H1.5 og H2.0 unbrakonøgler

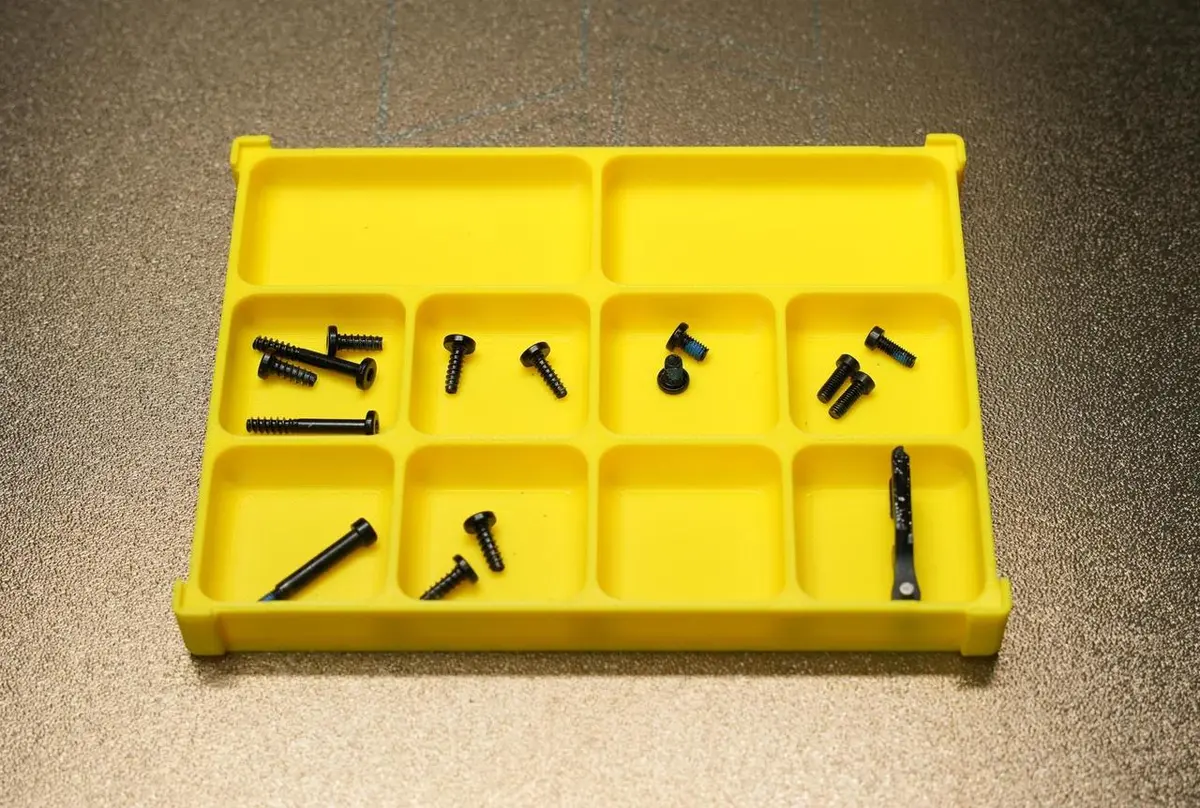

• Skrueboks (valgfri)

Denne udskiftning omfatter mange skruer, så det er en god idé at have en lille opbevaringsboks eller organizer klar på forhånd. Det hjælper dig med at holde styr på skruerne og gør samlingen lettere bagefter.

Sikkerhedsadvarsel

Det er afgørende at slukke printeren før alt vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og toolhead-ledninger. Hvis du arbejder med printeren tændt, kan det give kortslutning og føre til skader på elektronikken og sikkerhedsrisici.
Under vedligeholdelse eller fejlfinding kan du have brug for at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de berører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.
Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden før al vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer om at følge denne guide, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Videoguide

Afmontering af det gamle induktionsvarmemodul

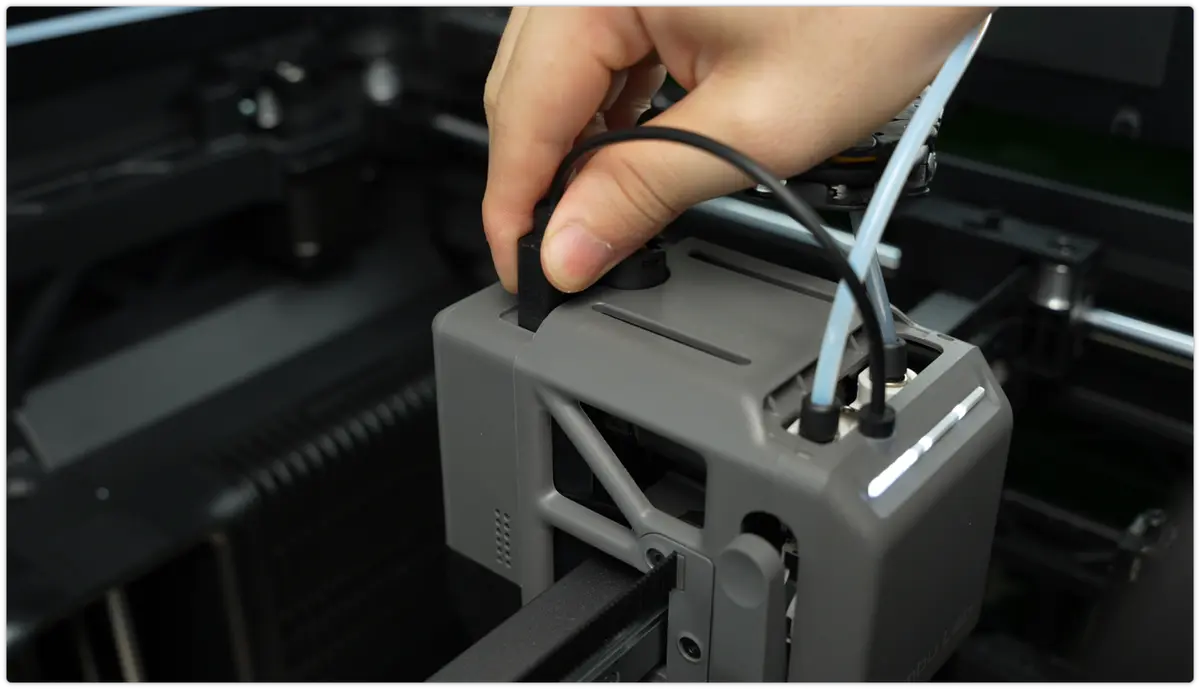

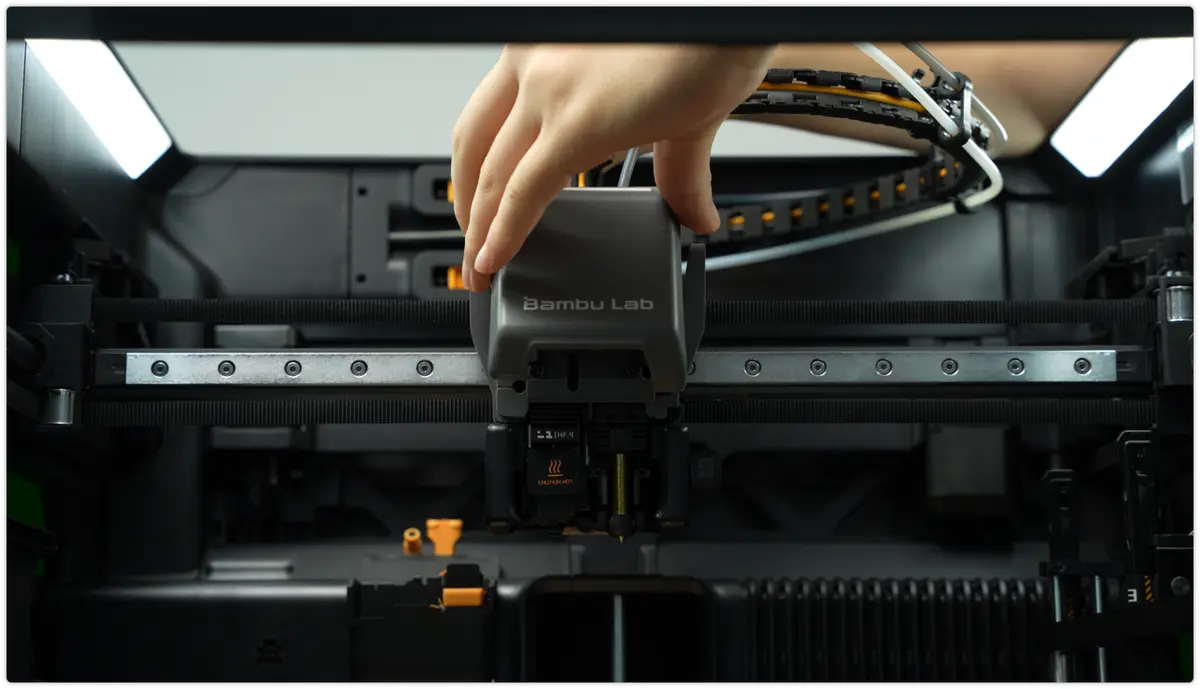

Trin 1: Afmontér toolheadets ekstra køleblæser

Trin 2: Afmontér venstre og højre hotend

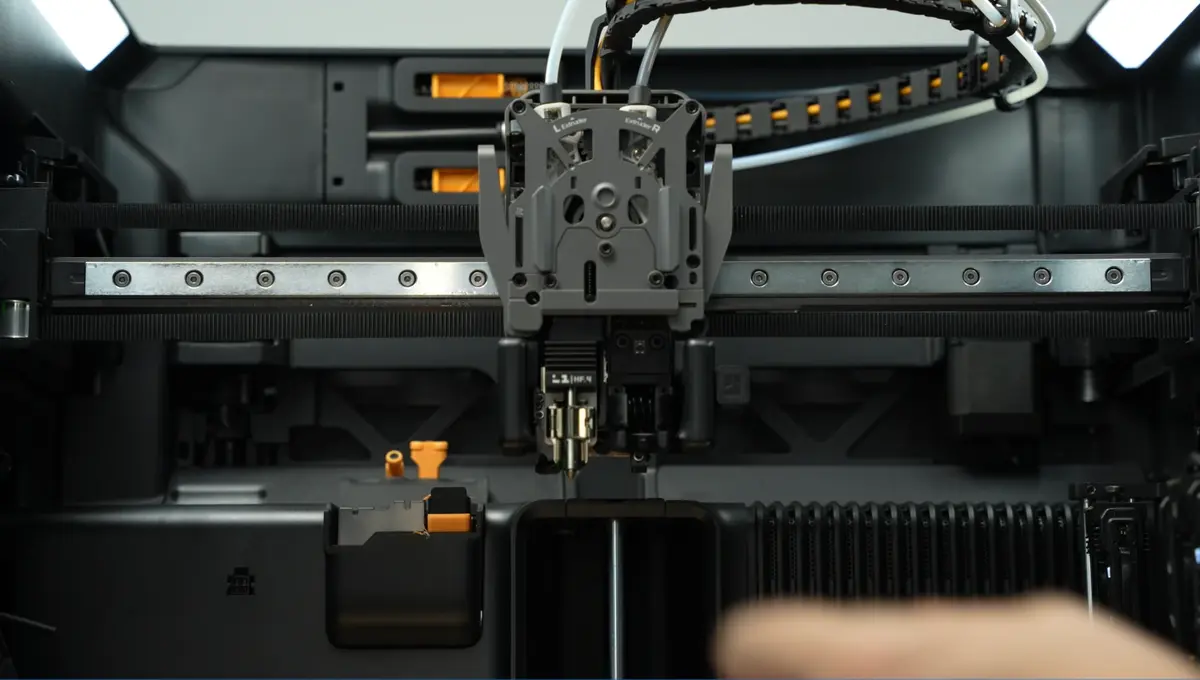

Venstre dyse: Fjern silikonemuffen, åbn dyseenhedens holdeclips, og tag den venstre dyseenhed ud.

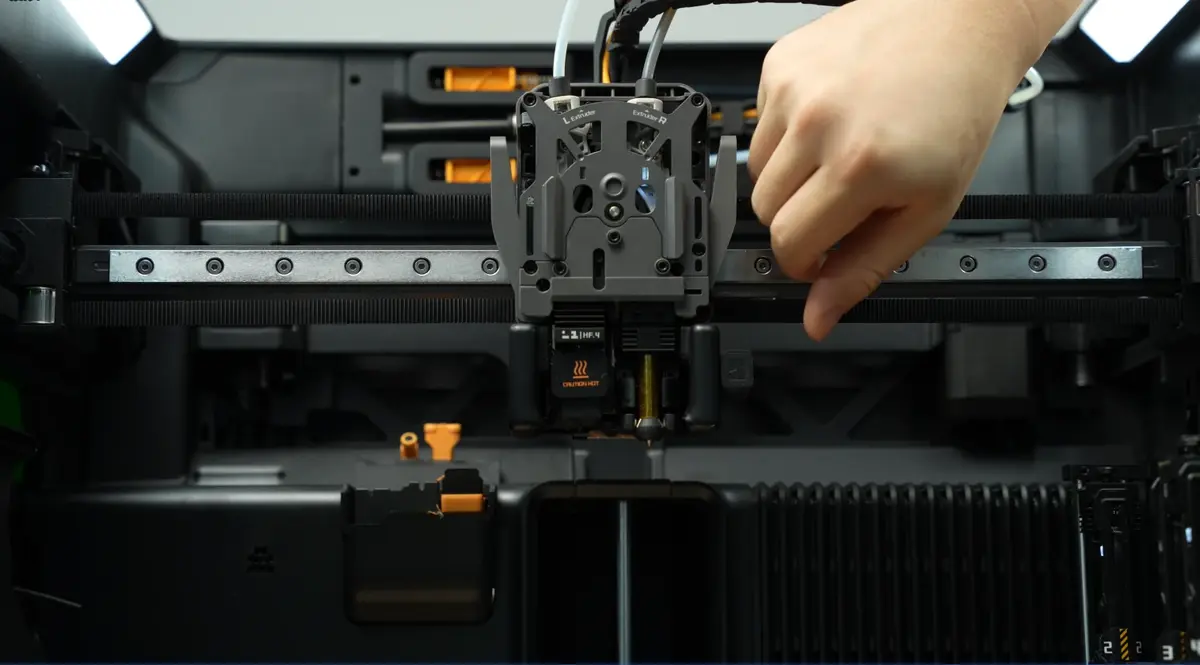

Højre dyse: Træk dysehåndtaget mod højre for at låse op, og tag derefter den højre dyseenhed ud.

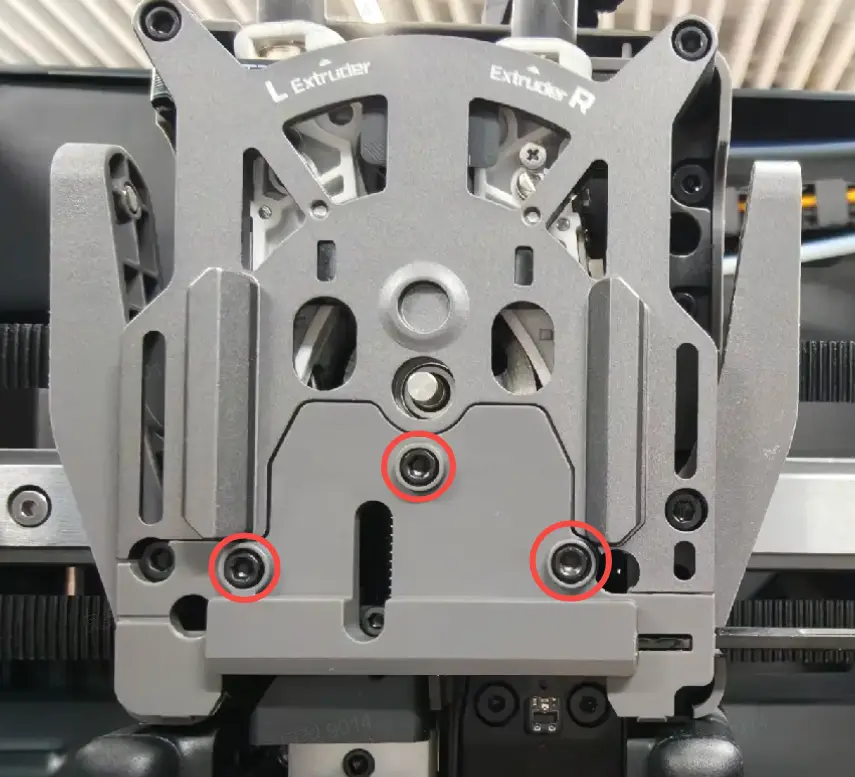

Trin 3: Afmontér ekstruderens filamentføringsenhed

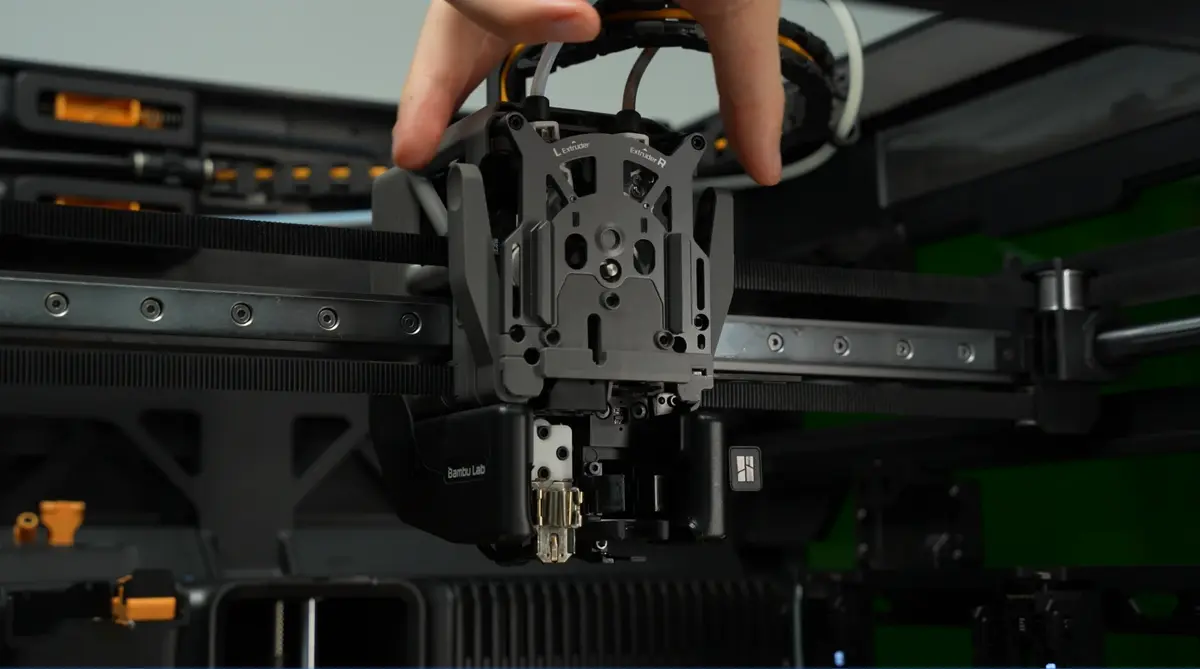

Brug fingrene til at trykke mod den sorte dysekonnektor nedefra, mens du forsigtigt trykker på håndtaget på venstre skæreenhed for at løsne den fra slidsen ved skæreenhedens skrue.

For detaljerede udskiftningstrin henvises til wikien: Udskiftning af H2C ekstruderens filamentføring.

Trin 4: Afmontér induktions-hotend-låsen

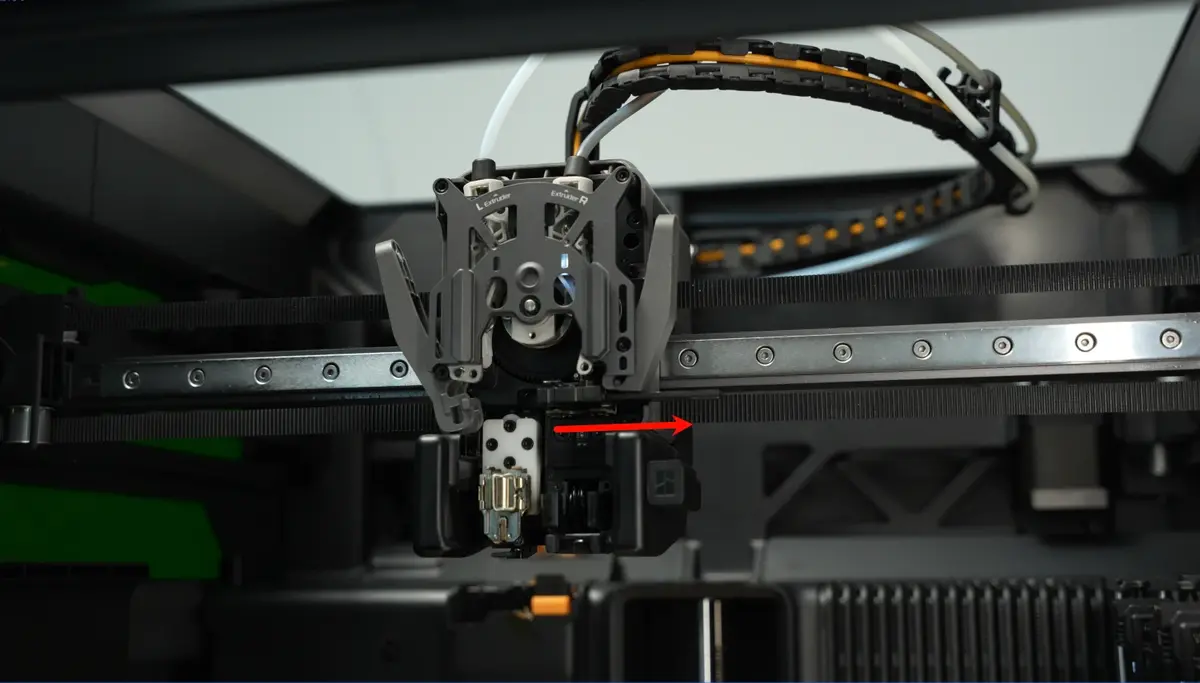

Træk låsen mod højre, indtil den er trukket helt ud.

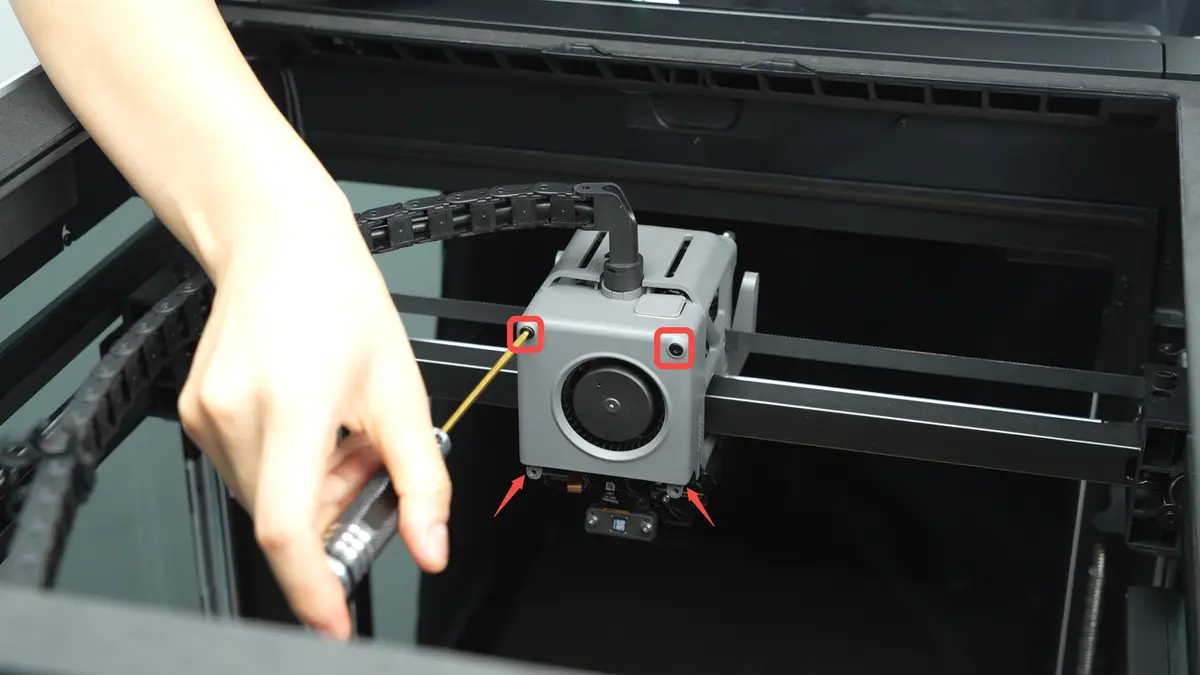

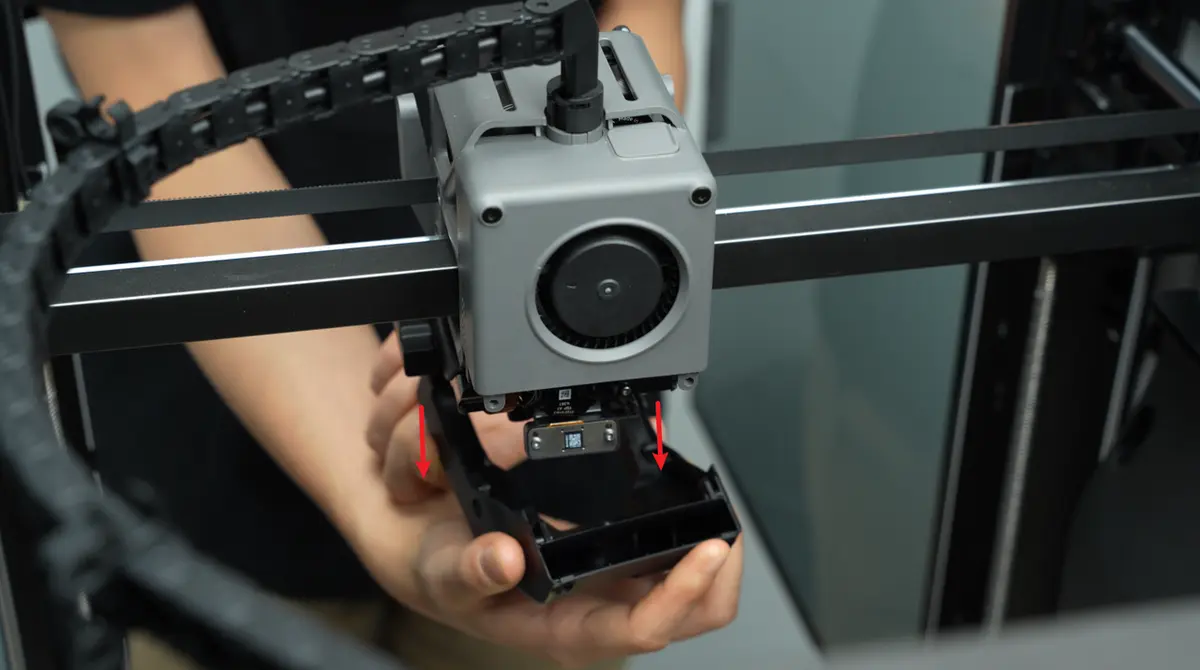

Trin 5: Afmontér procesblæseren

For detaljerede trin henvises til denne wiki: Udskiftning af H2C procesblæser.

Trin 6: Afmontér udløbet på hotend-blæserens luftkanal

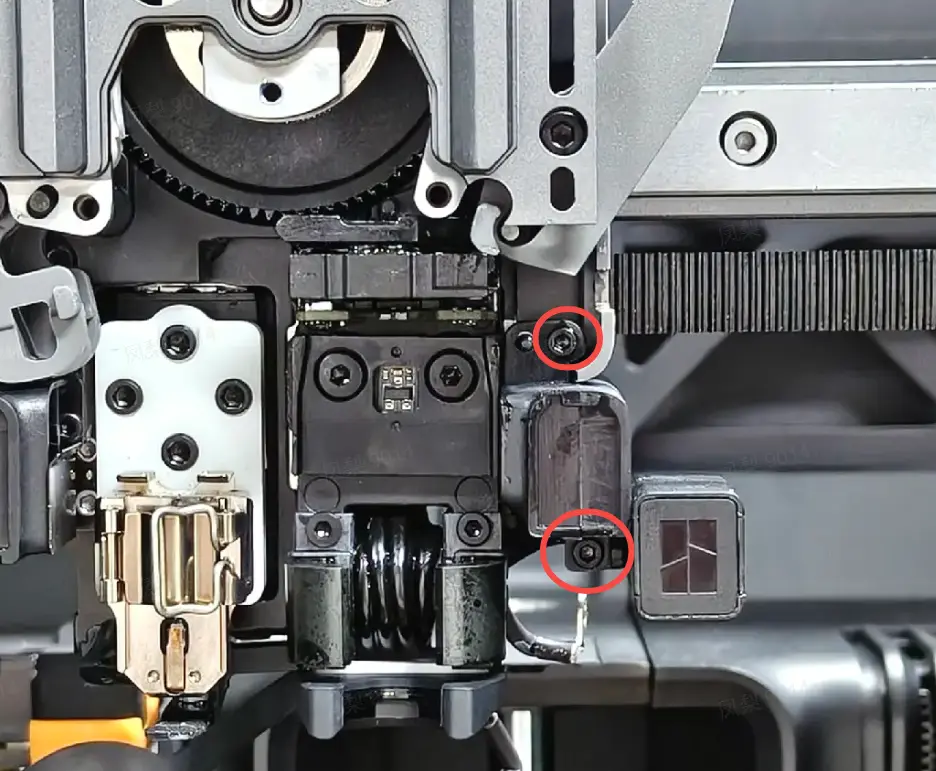

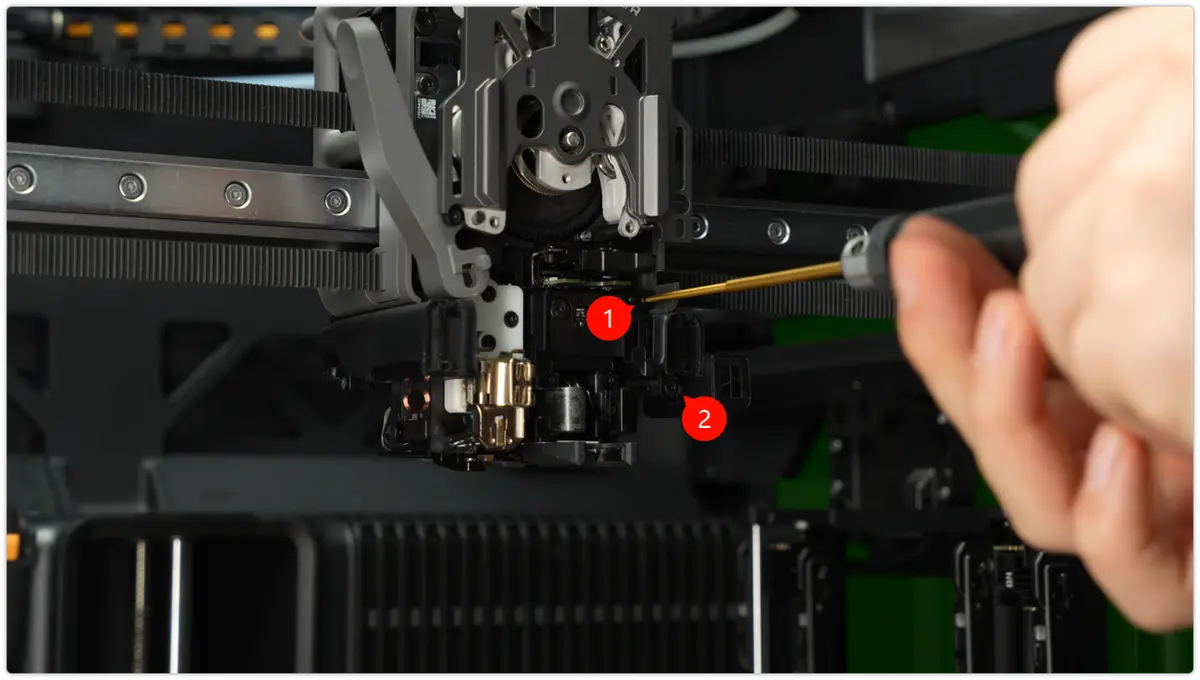

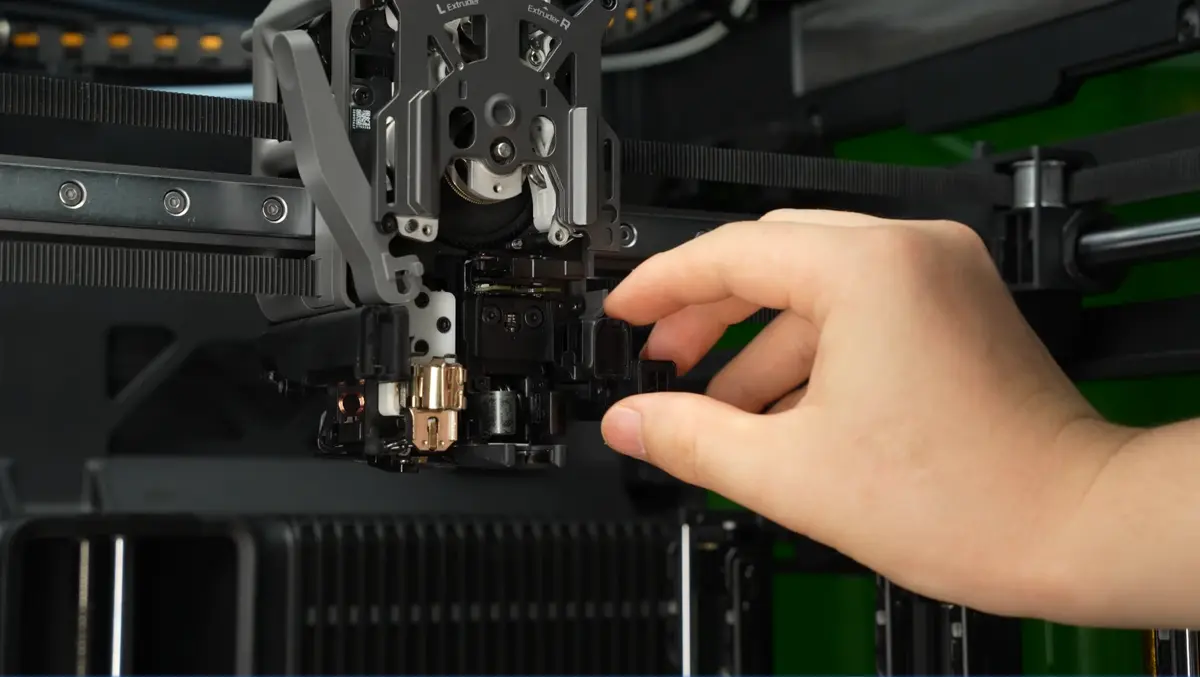

Brug en H1.5 unbrakonøgle til at fjerne de to holdeskruer (M2x5). Hold luftkanalens hoveddel fast med den ene hånd, og træk derefter lige udad for at fjerne kanaludløbet.

Trin 7: Afmontér induktionsvarmemodulet

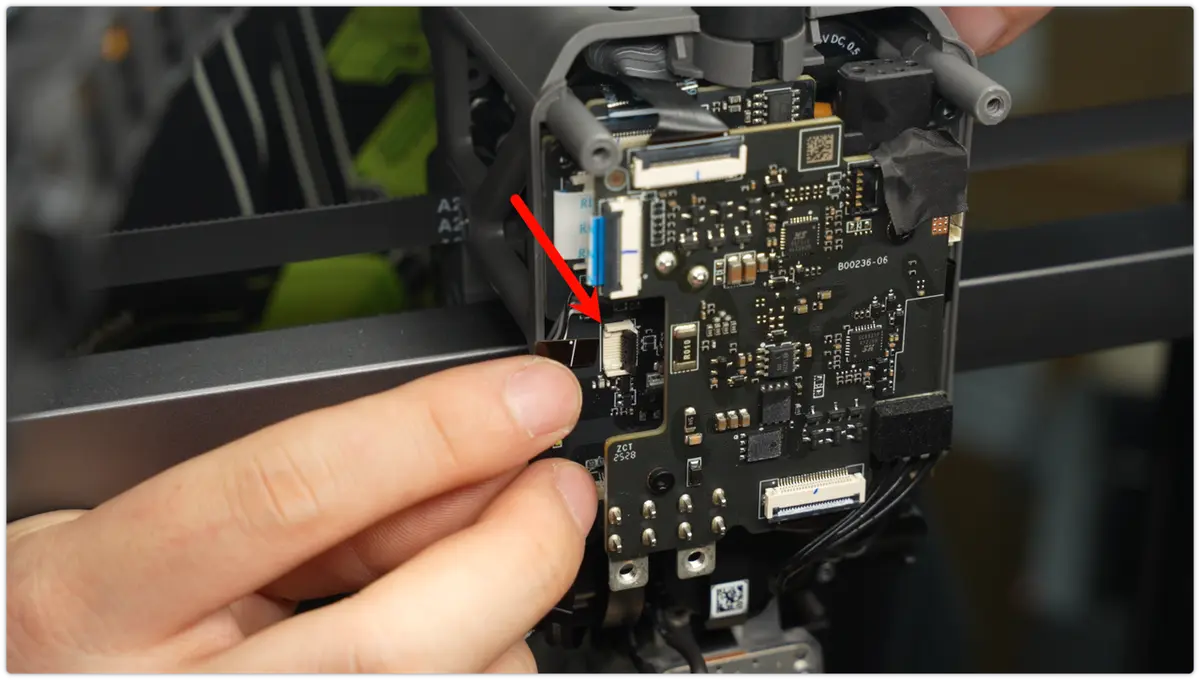

Åbn signalkablets clips på induktionsvarmemodulet, og frakobl signalkablet. Pas på ikke at trække i det med for stor kraft.

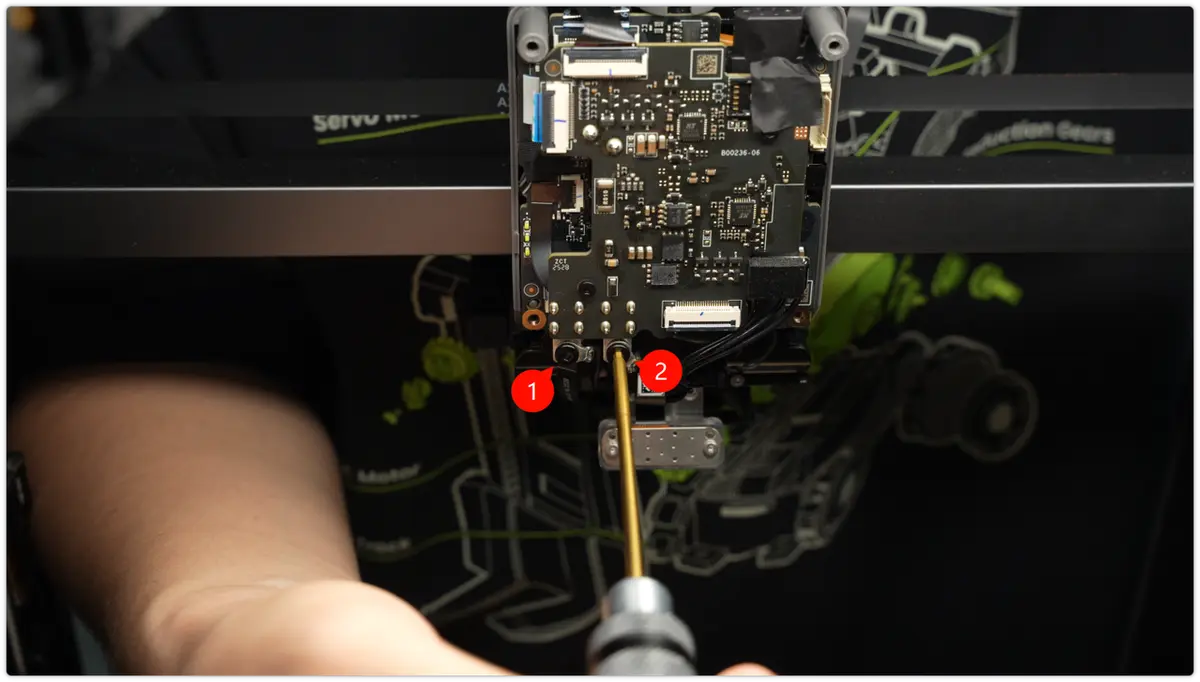

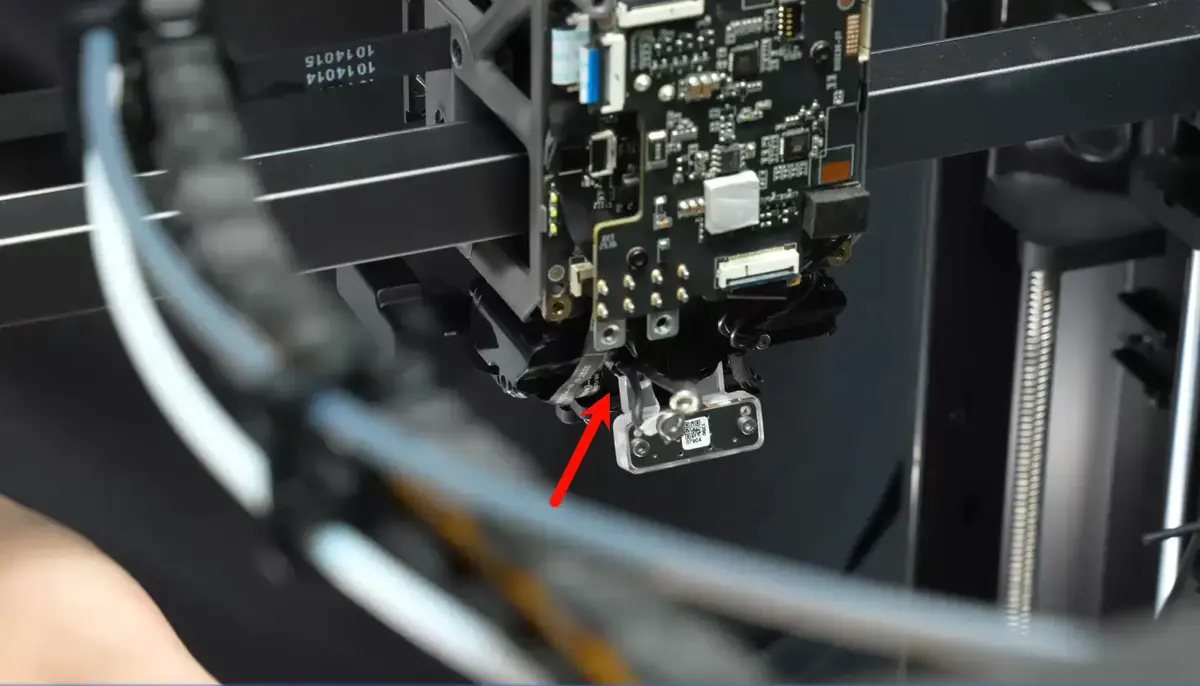

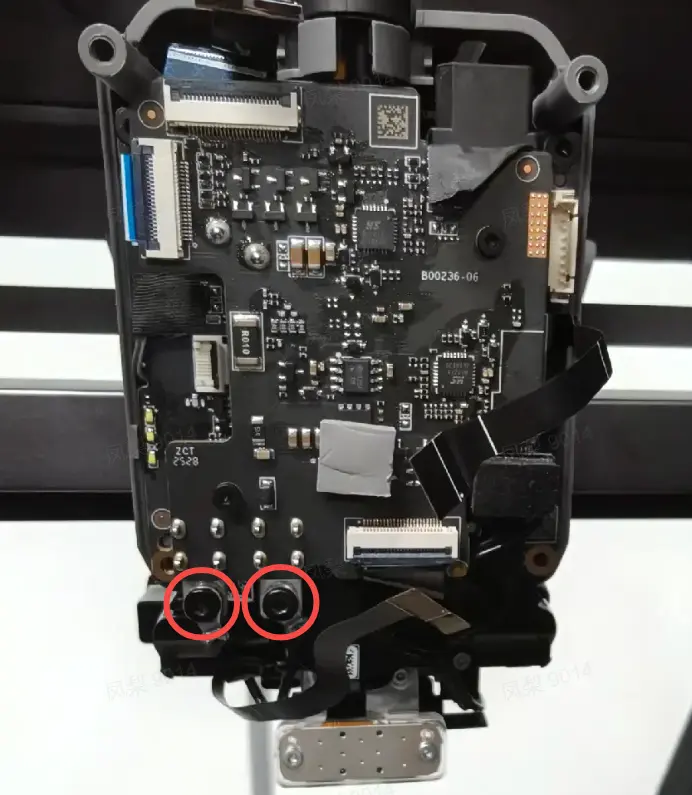

Brug en H2.0 unbrakonøgle til at fjerne de to holdeskruer (M3x6), frakobl induktionsvarmemodulets strømkabel, og træk det ud af kabelslidsen.

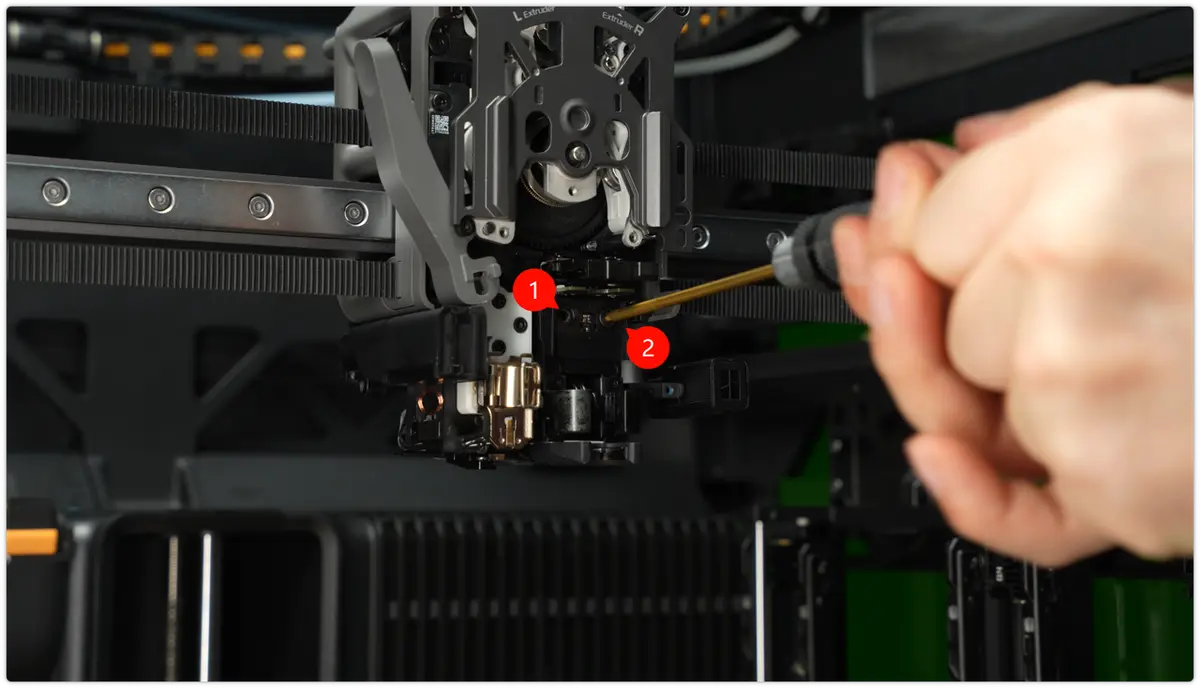

Gå derefter om foran, og brug en H2.0 unbrakonøgle til at fjerne de to holdeskruer (M3x12).

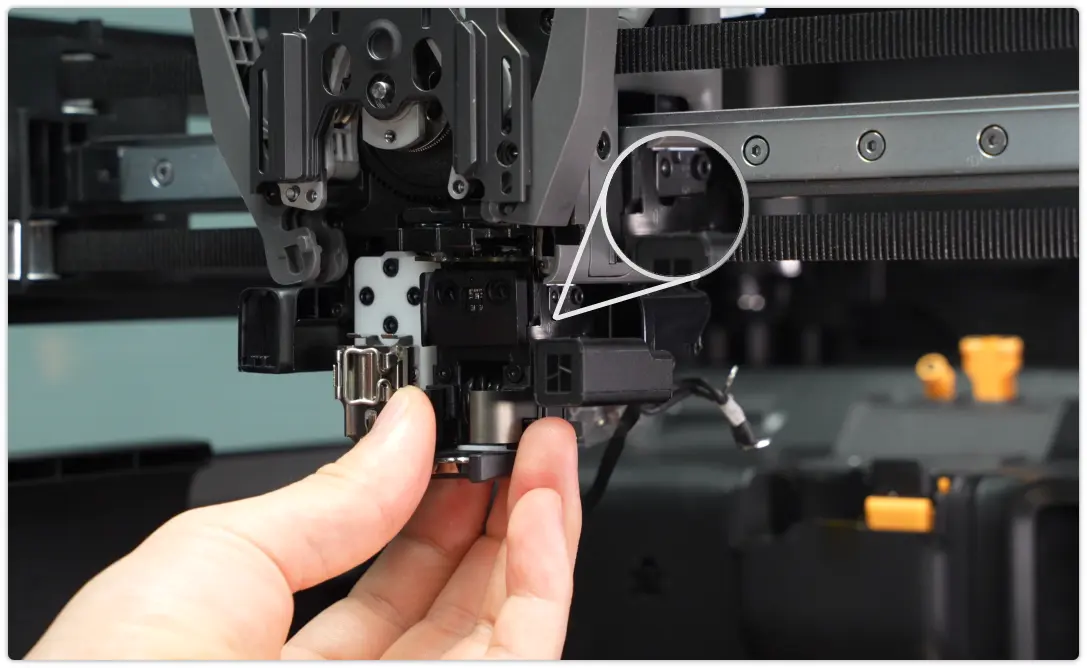

⚠️ Vigtig advarsel: Risiko for kabelskade under afmontering af varmemodulet! Sidefladekablerne har klæbende bagside. Når du fjerner sidepanelets fladkabler, må du kun bruge let kraft. Kraftig trækken vil knække eller beskadige kablerne.

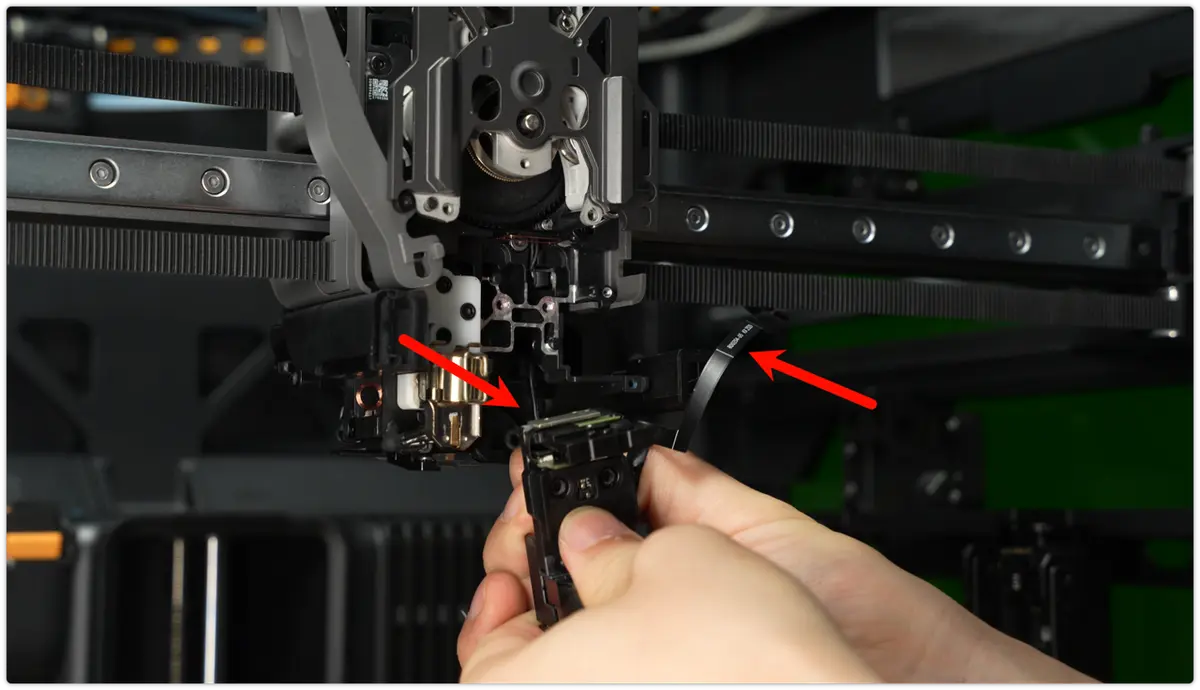

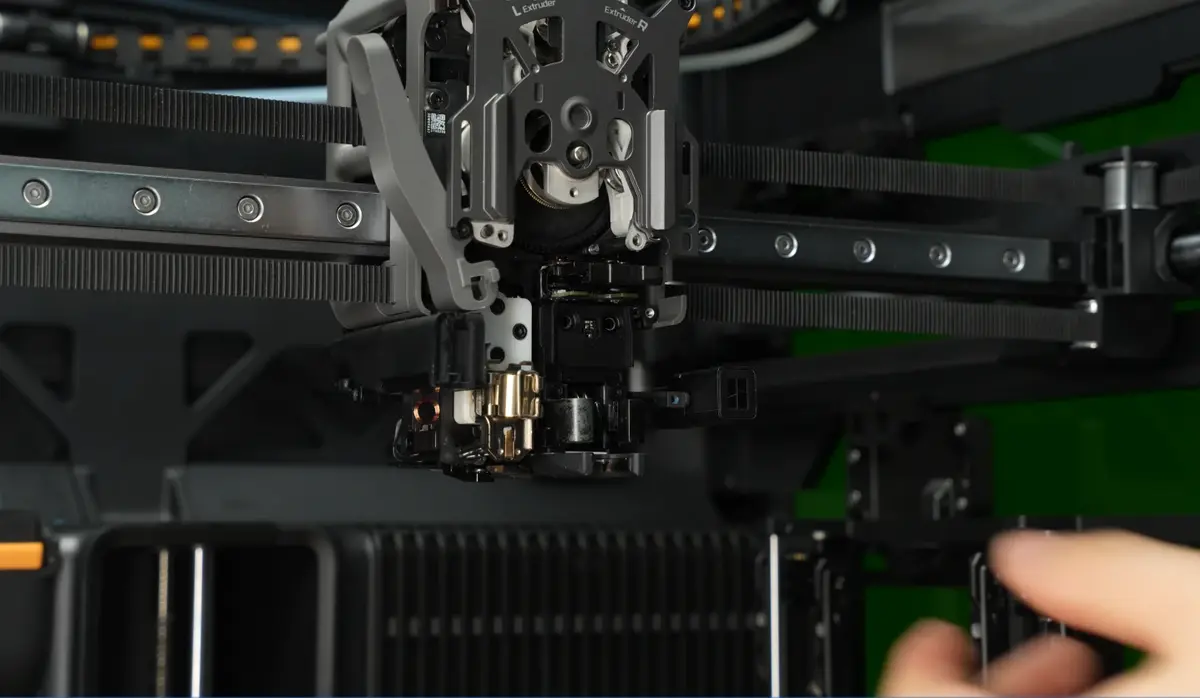

Fjern langsomt induktionsvarmemodulet, og støt kabinettet under hele processen, så signal- og strømkablerne ikke trækkes eller klemmes.

Montering af det nye induktionsvarmemodul

Trin 1: Montér induktionsvarmemodulet

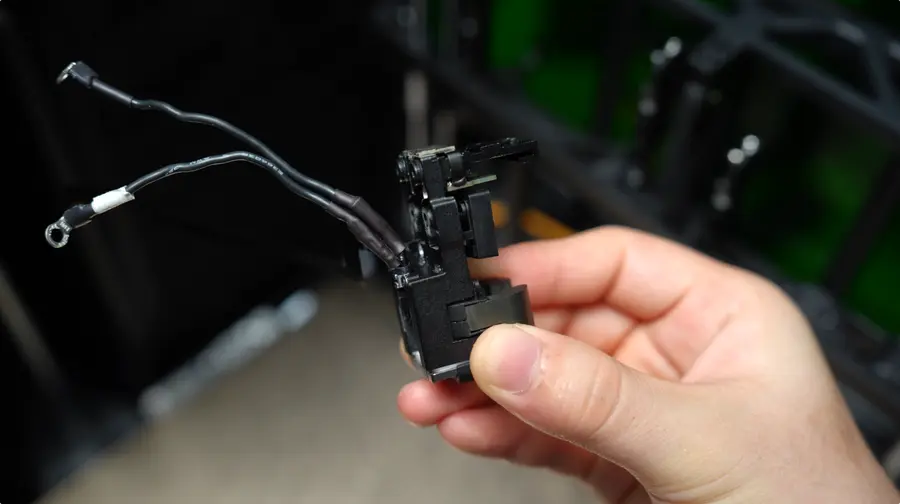

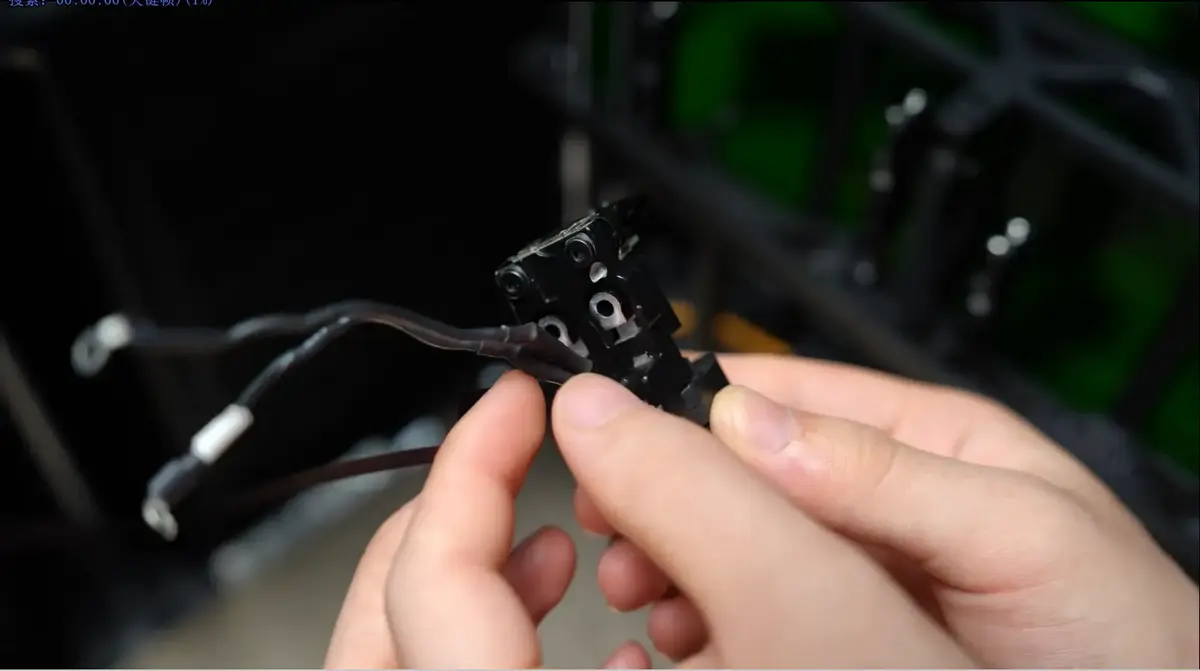

For at gøre monteringen af varmemodulet lettere skal du justere kablerne til en overlappende position (over og under) før monteringen.

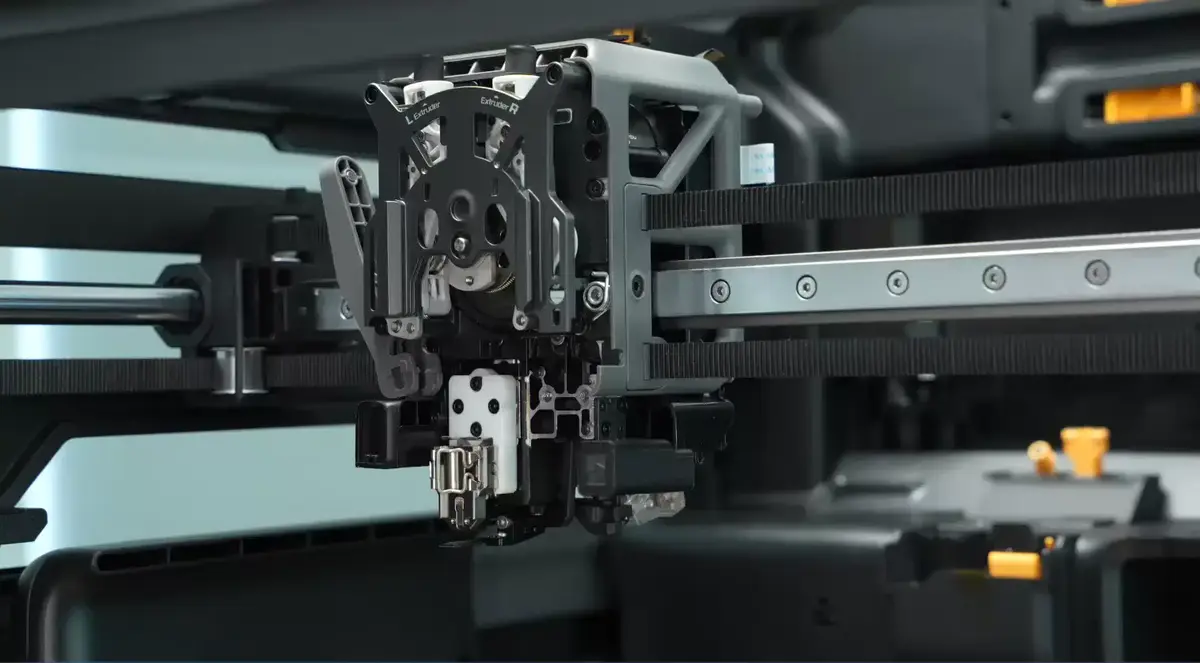

Før først induktionsvarmemodulets signalledning ind i luftkanaludløbets monteringsposition, og før strømkablet gennem det dertil indrettede hul i bunden af komponenten.

Bemærk: Når kablerne er på plads, må du ikke skubbe dem opad med kraft, da det kan beskadige den øverste eddy-strøm-spole.

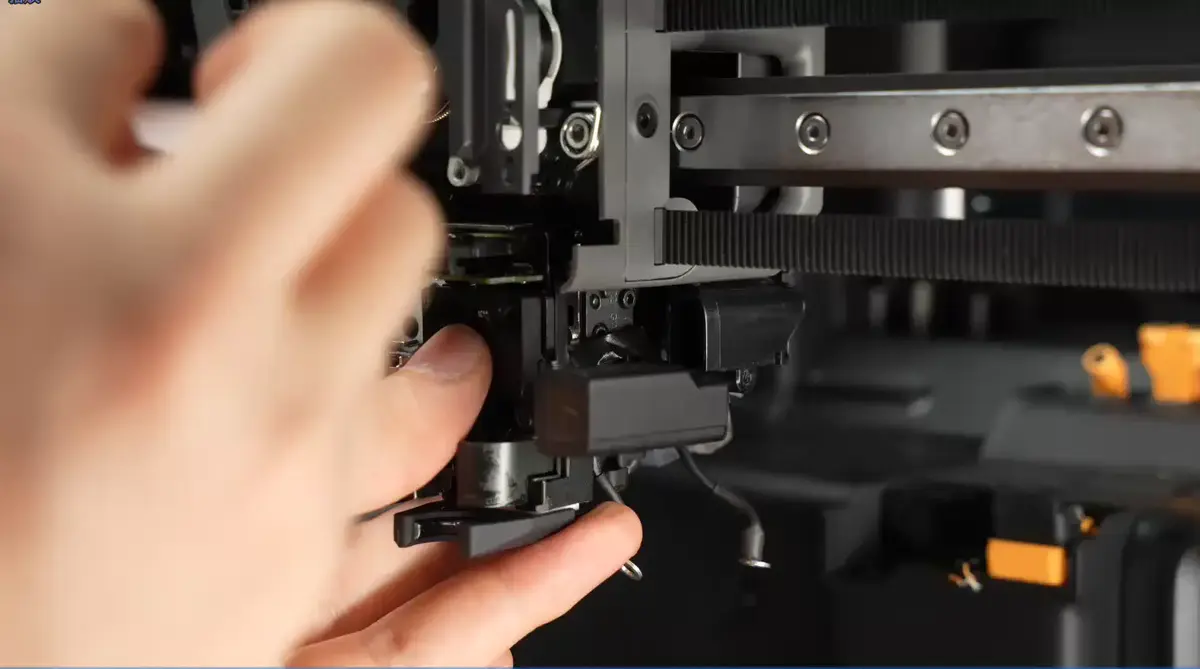

Læg en tynd strimmel A4-papir oven på varmemodulet som polstring, så det ikke kommer i direkte kontakt med den øverste eddy-strøm-spole under monteringen.

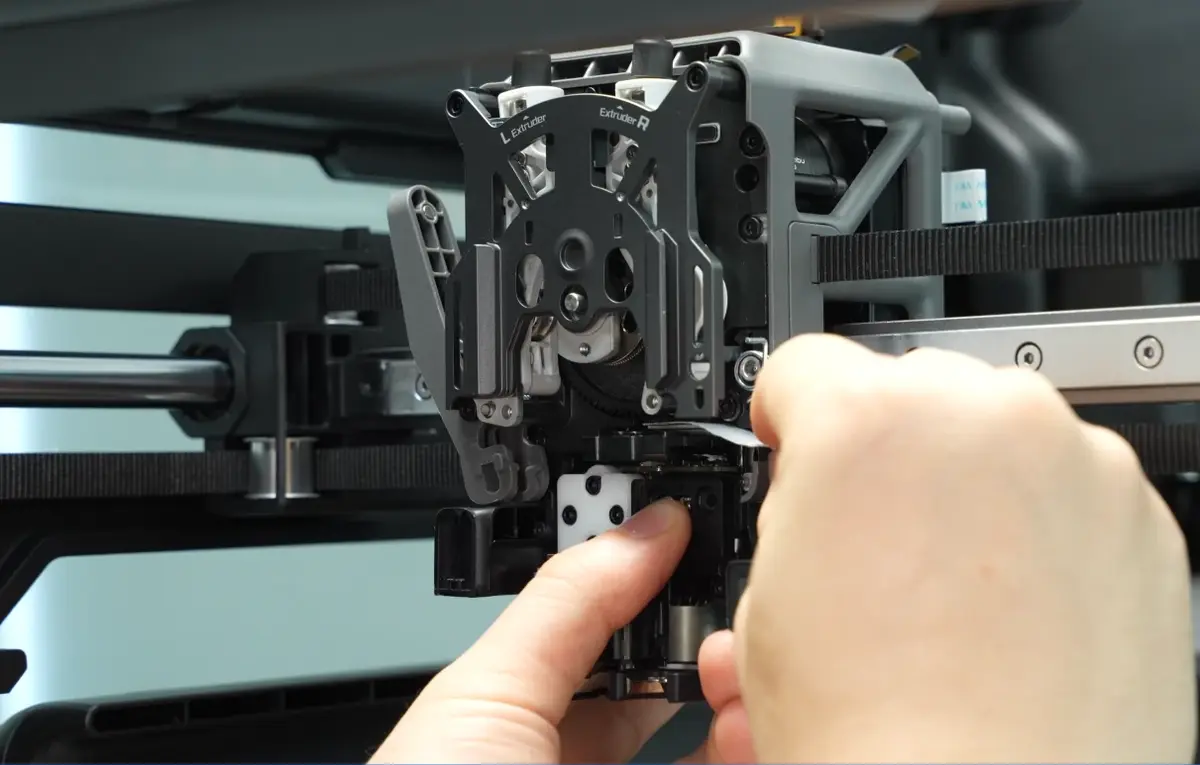

Når komponenterne er placeret indledningsvist, skal du kontrollere spalten ved at skubbe A4-papirstrimlen frem og tilbage. Der skal være en let modstand, og spalten skal holdes mellem 0,1 og 0,2 mm. Undgå at gøre den for stram (så spolen klemmes) eller for løs (så spaltekravet overskrides).

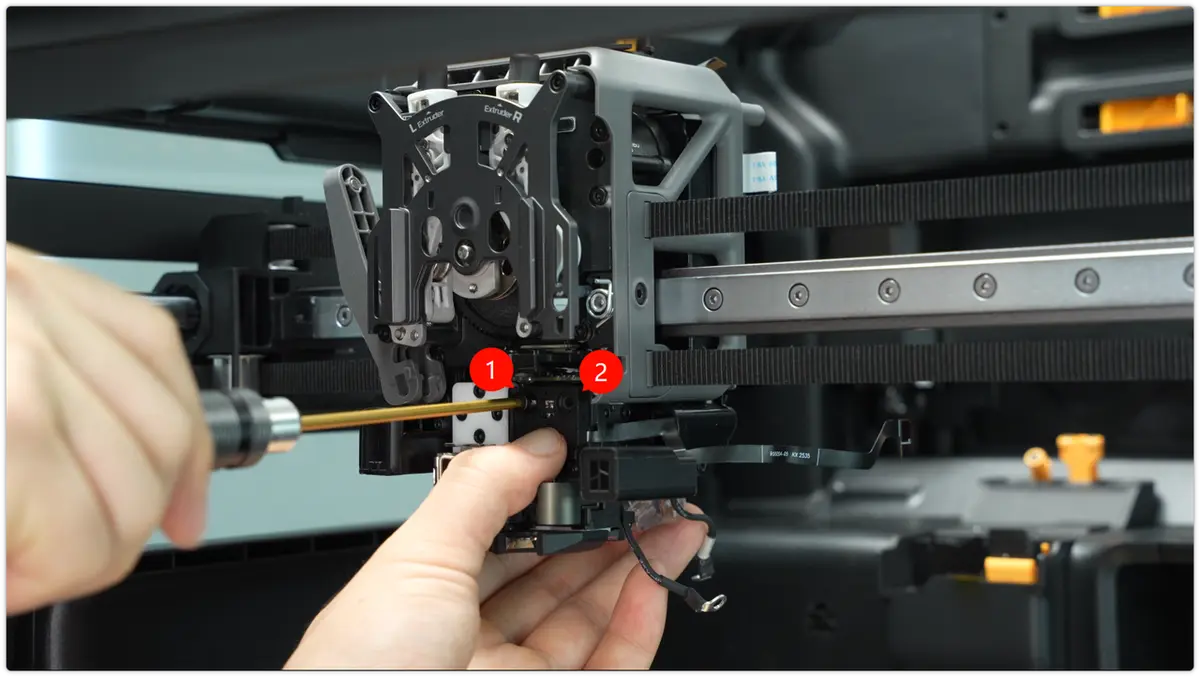

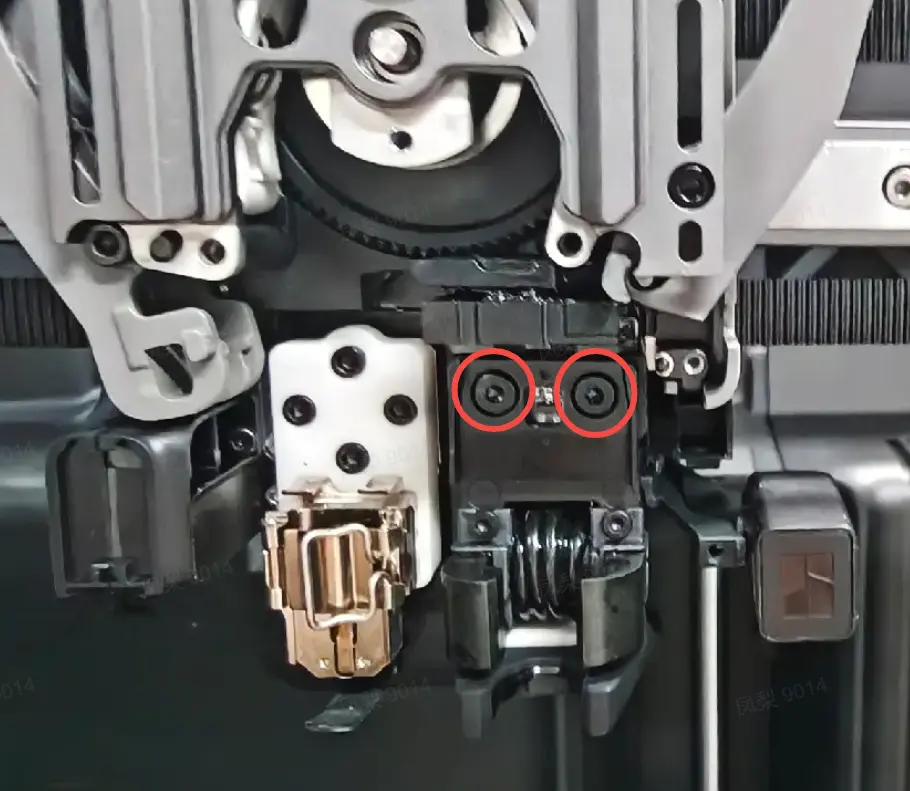

Når komponenterne er placeret, skal du bruge en H2.0 unbrakonøgle til at montere de to M3x12 holdeskruer. Spænd dem først løst, og spænd dem derefter jævnt og symmetrisk, så komponenterne sidder plant.

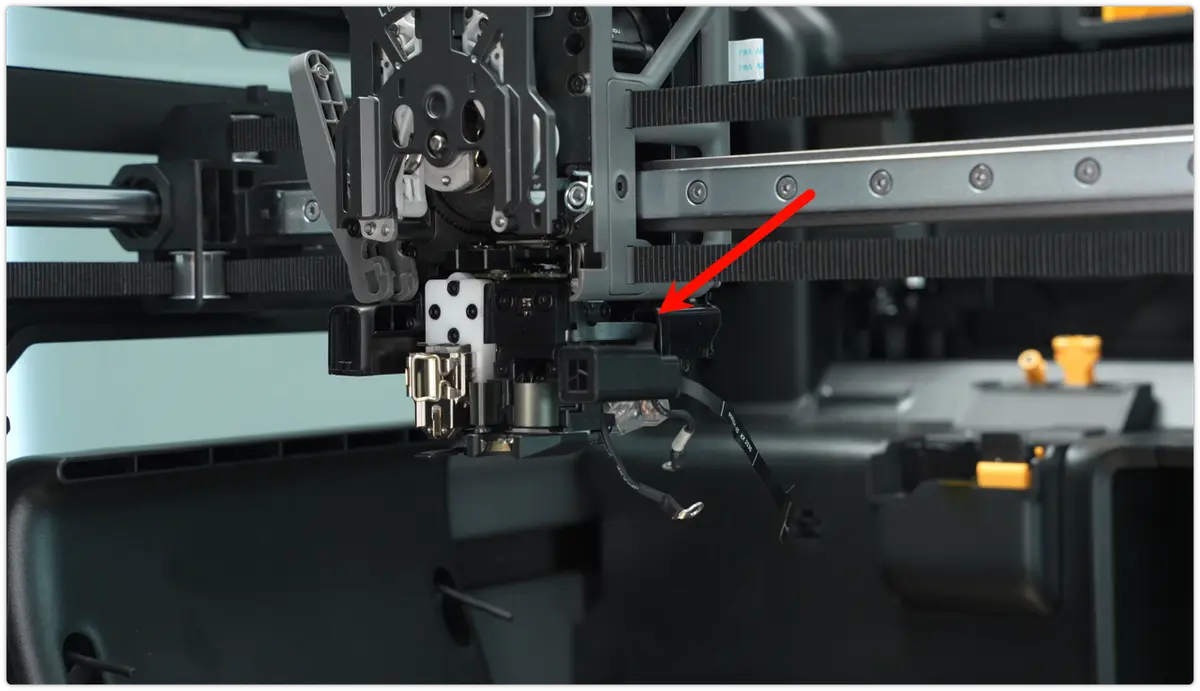

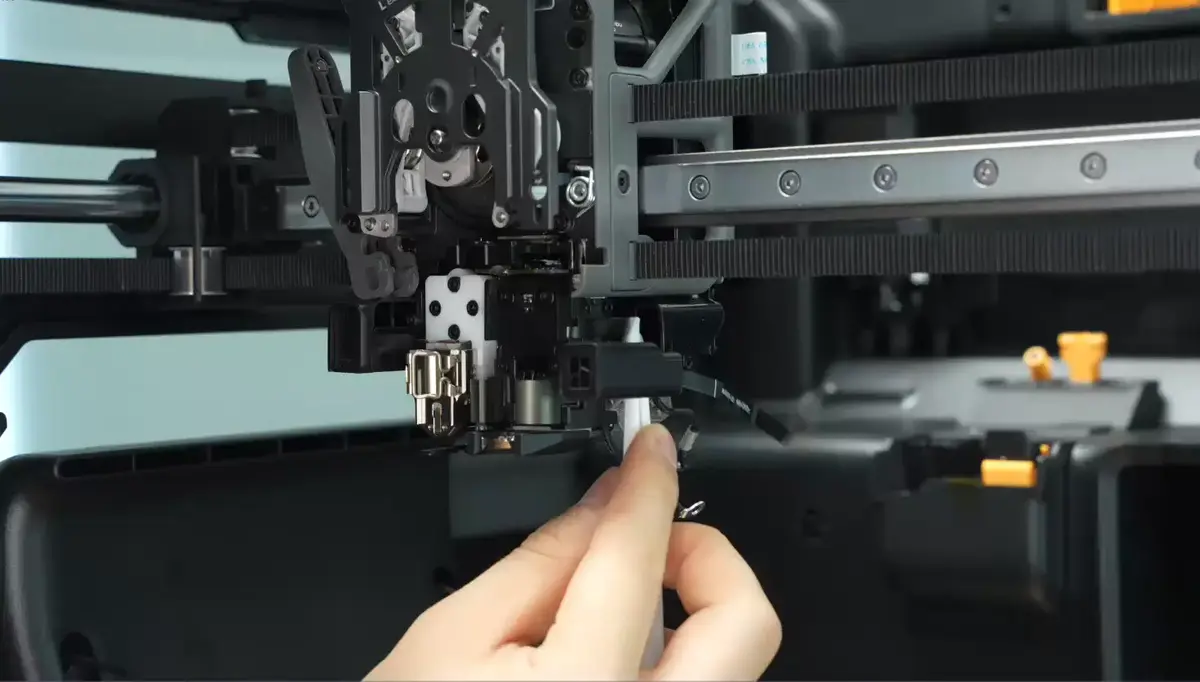

Brug en pincet til at rette varmemodulets signalkabel ud og føre det mod bagsiden af enheden.

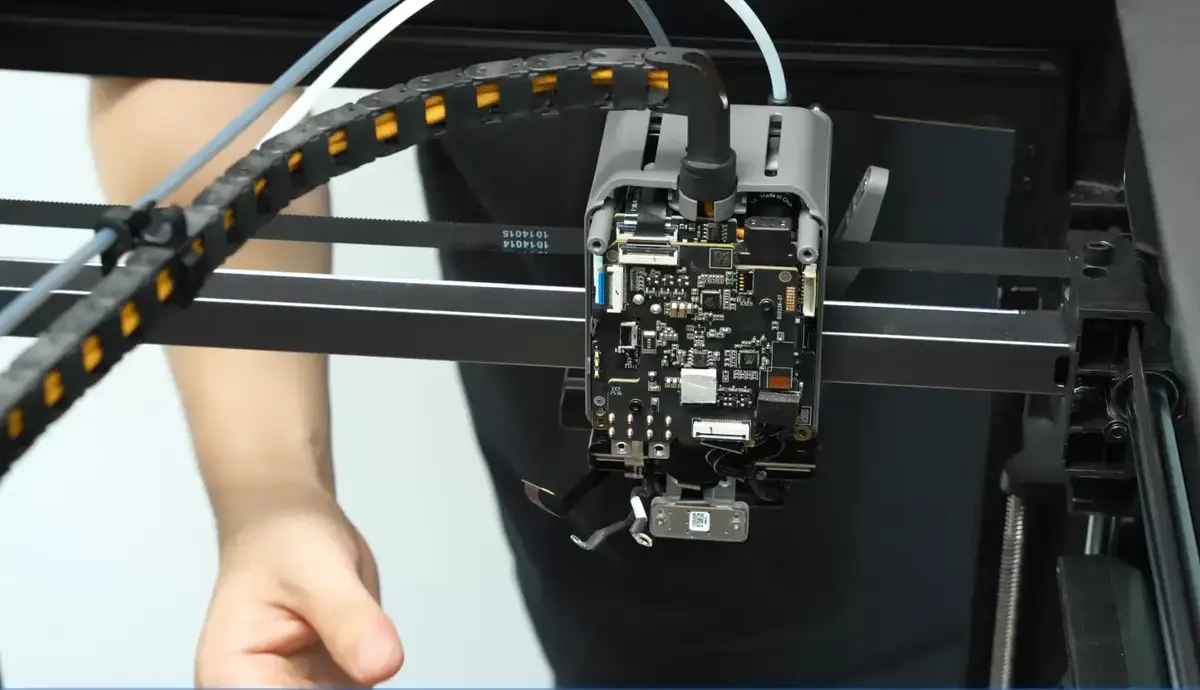

Åbn den sorte clips på signalgrænsefladen, indsæt forsigtigt fladkabelkonnektoren, og luk clipsen, når du har bekræftet, at konnektoren sidder helt i bund.

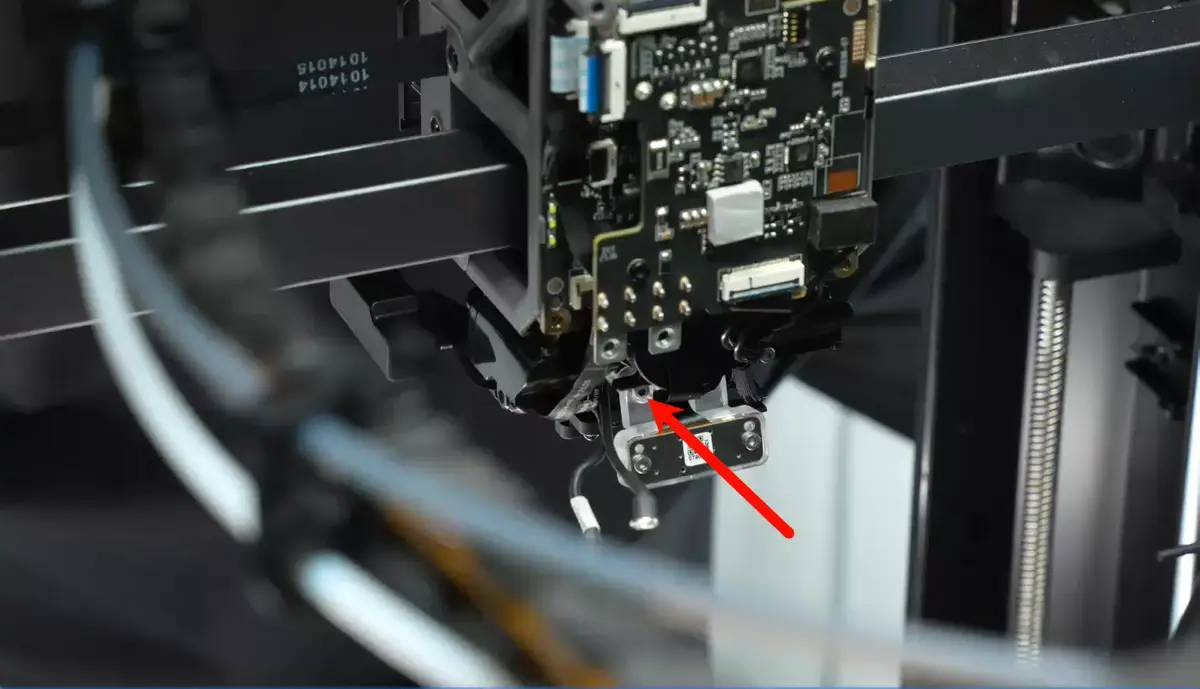

Ordn varmemodulets strømkabler, og læg dem pænt ned i de dertil indrettede kabelslidser, så kablerne med hvide mærker vender udad.

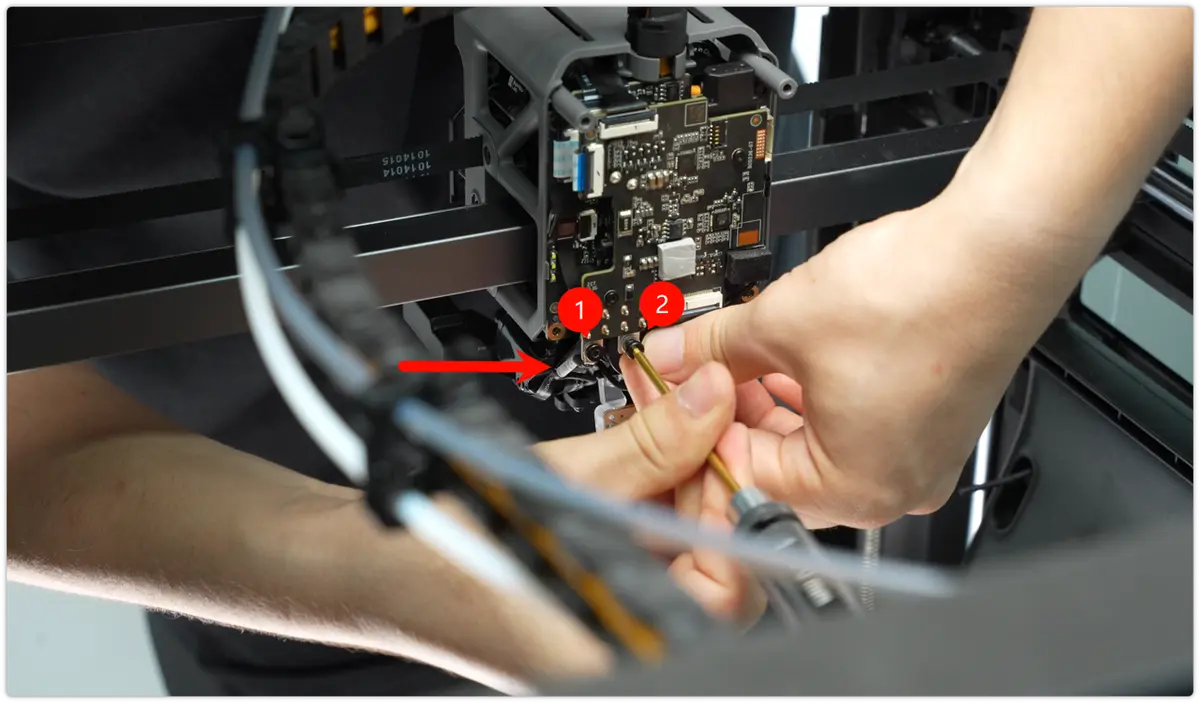

Brug en H2.0 unbrakonøgle til at montere de to M3x6 holdeskruer, og sørg for, at kablet med det hvide mærke er forbundet til konnektoren i venstre side. Træk forsigtigt i kablet efter tilslutning for at bekræfte, at det sidder fast.

Bemærk: Sørg for efter monteringen, at de to kabler ikke berører hinanden, så kortslutning undgås. Kablet med det hvide mærke skal forbindes til konnektoren i venstre side.

Trin 2: Montér udløbet på hotend-blæserens luftkanal

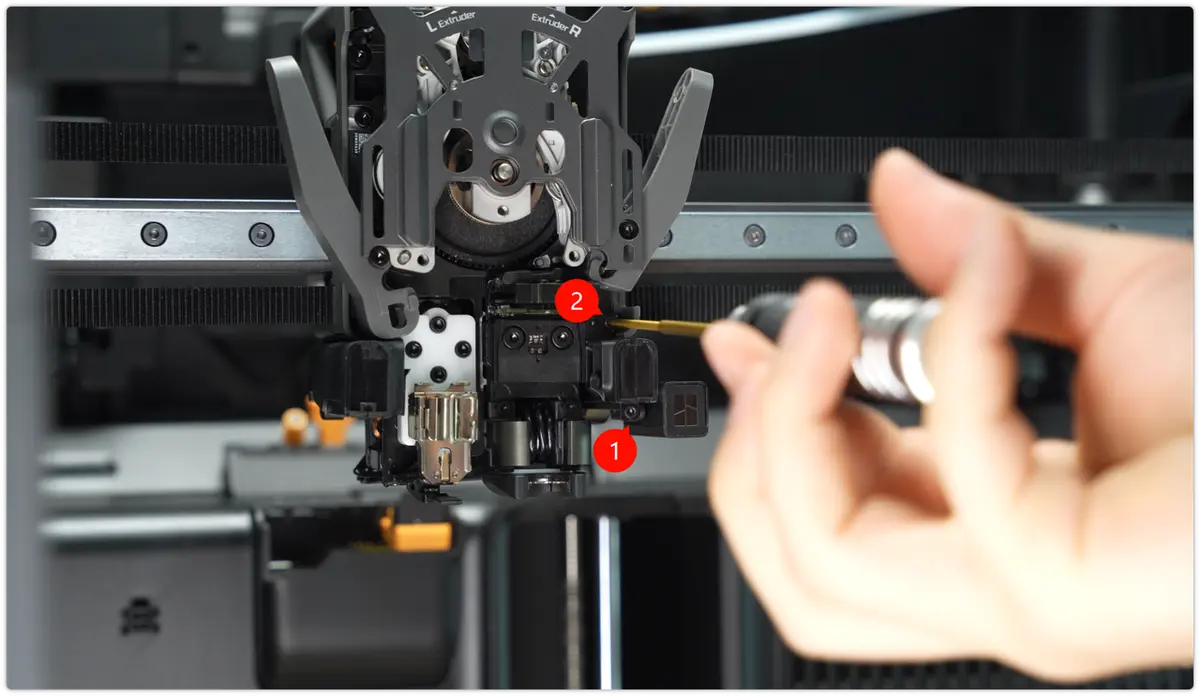

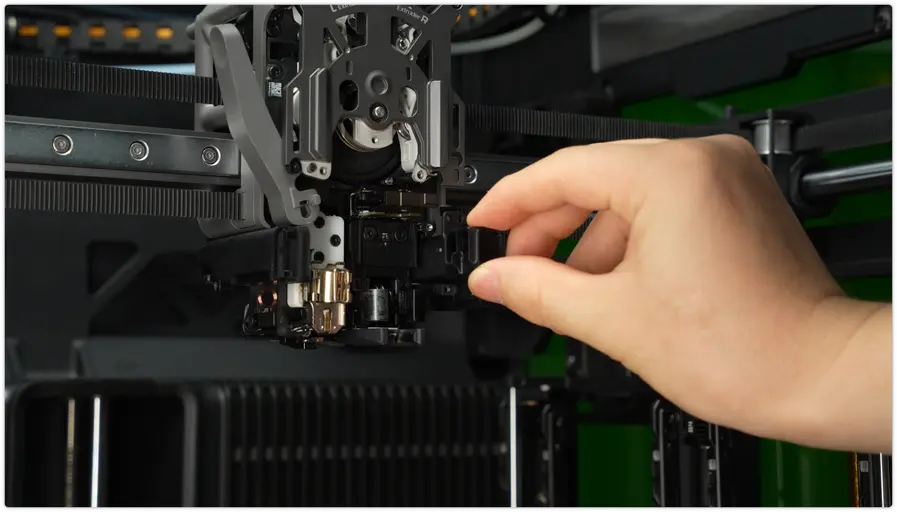

Ret skruerne og positioneringshullerne ind, indsæt kanaludløbet, og sørg for, at positioneringspinden passer præcist i sit hul. Brug derefter en H1.5 unbrakonøgle til at spænde de to M2x5 holdeskruer og fastgøre kanaludløbet.

Trin 3: Montér procesblæseren

Med metalsiden opad rettes grænsefladen ind, hvorefter du trykker procesblæserens stik ned og klæber acetattapen tilbage.

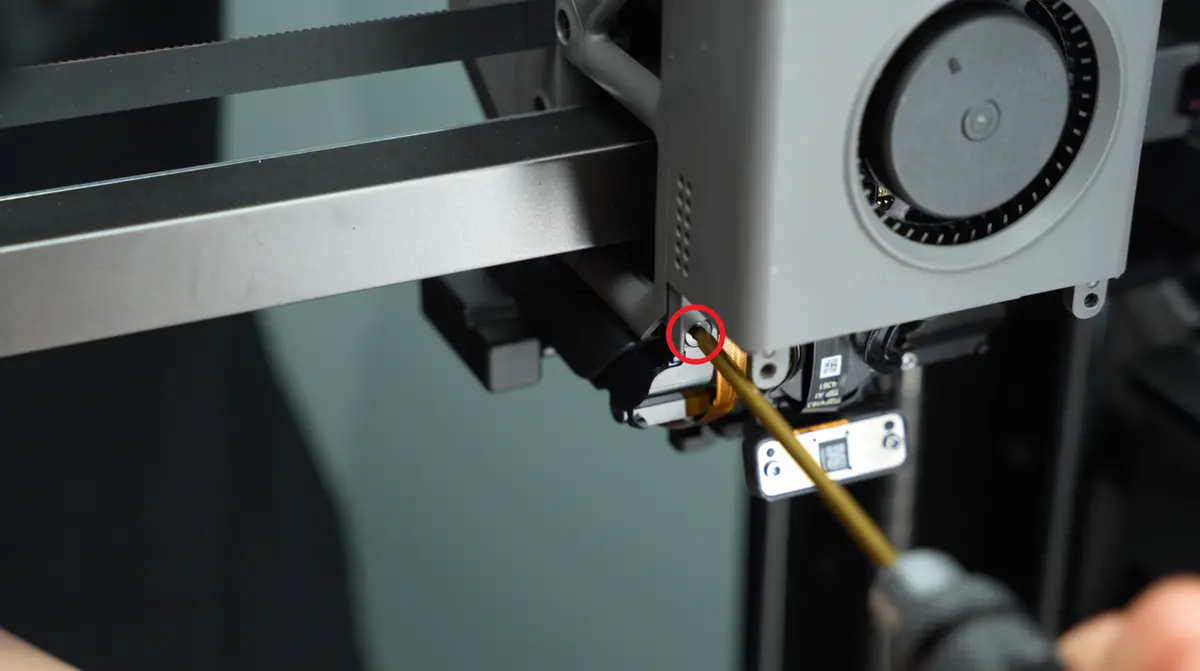

Ret skruehullerne ind, læg procesblæseren tilbage på plads, og spænd de 4 holdeskruer. (BT3x20 mærket med et firkantet symbol, BT2.6x8 mærket med et cirkelsymbol)

Trin 4: Montér procesblæserens luftkanal

Kablet til venstre hotend-varmemodul skal lægges i kabelkanalen. Før du monterer luftkanalen, skal du sørge for at trykke hotend-varmemodulets kabel ned i kabelkanalen, så luftkanalen ikke klemmer kablet.

Montér først den forreste fjerdedel af luftkanalen, så det er lettere at vippe den bageste halvdel af luftkanalen og undgå at ramme dysekameraet. Tag derefter fat i den bageste halvdel af luftkanalen, og skub den opad.

Når den er skubbet ind, bøjer du forsigtigt luftkanalens sider udad, sætter dem på toolheadet i hver side og trykker derefter luftkanalen fast opad for at fastgøre den.

Skub derefter toppen af luftkanalens forreste sektion fremad for at sikre en tæt pasform uden spalter.

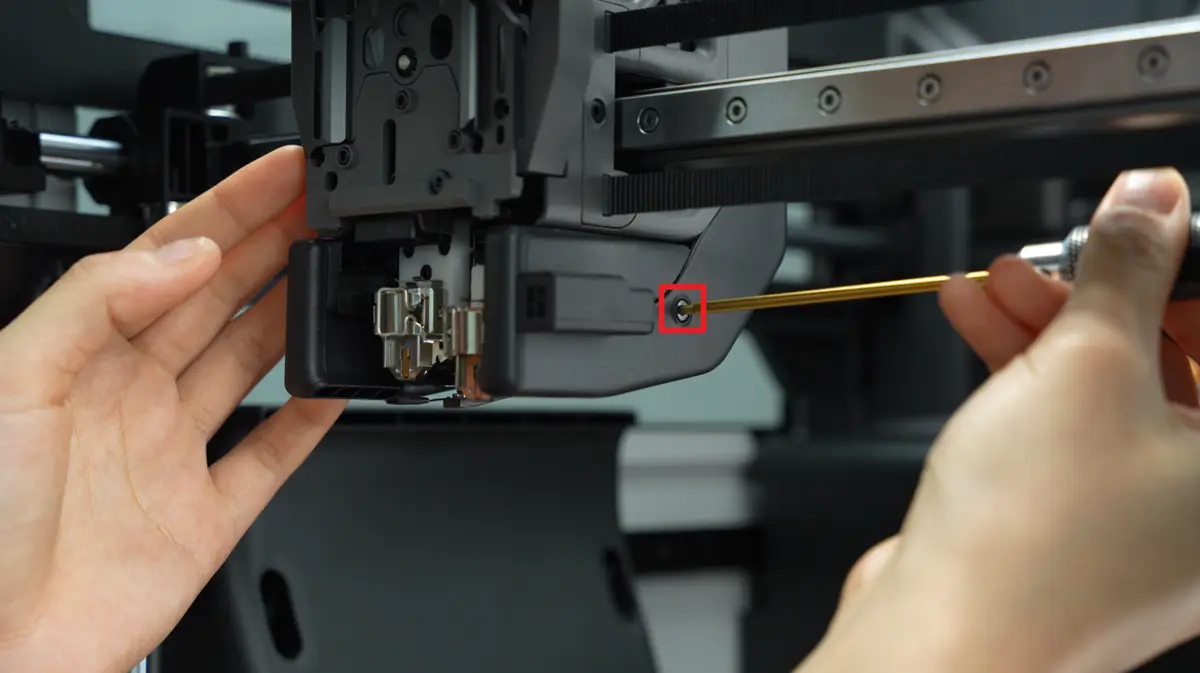

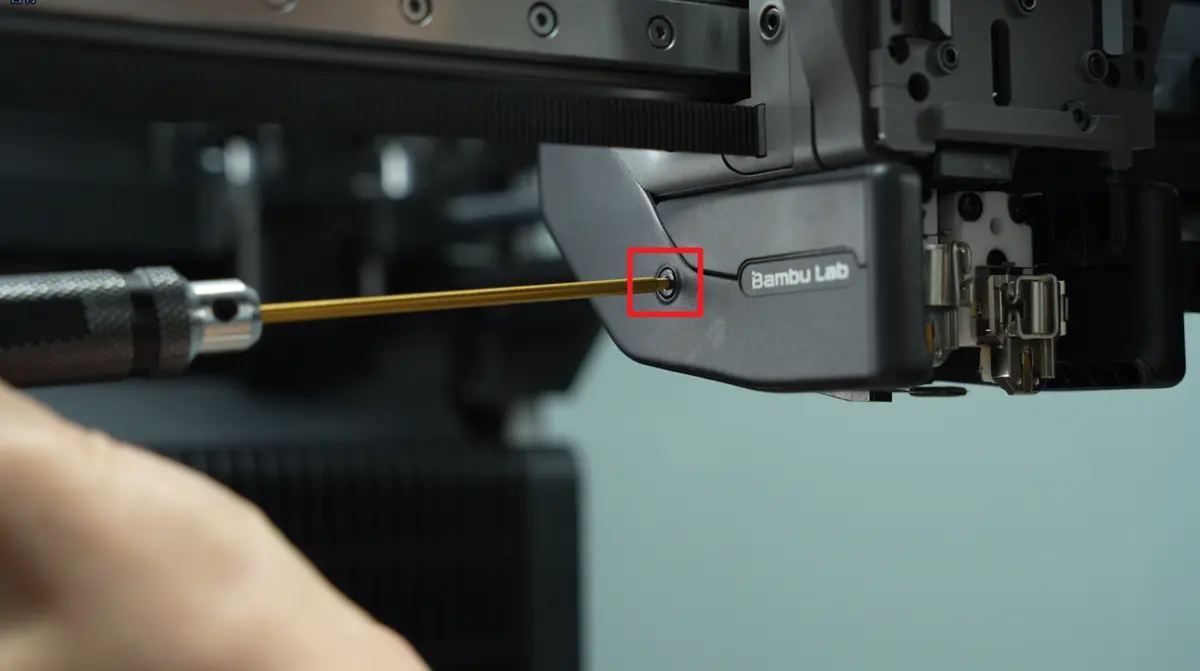

Brug en H2.0 unbrakonøgle til at spænde de fire holdeskruer (BT3x8).

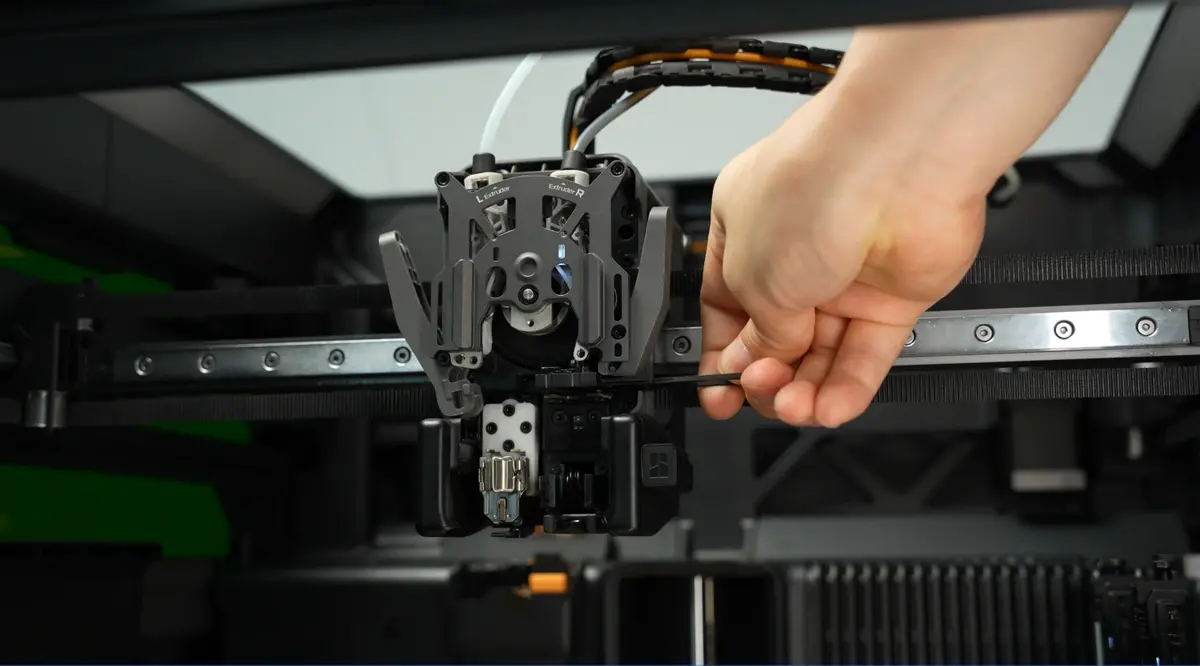

Trin 5: Montér den nye induktions-hotend-lås

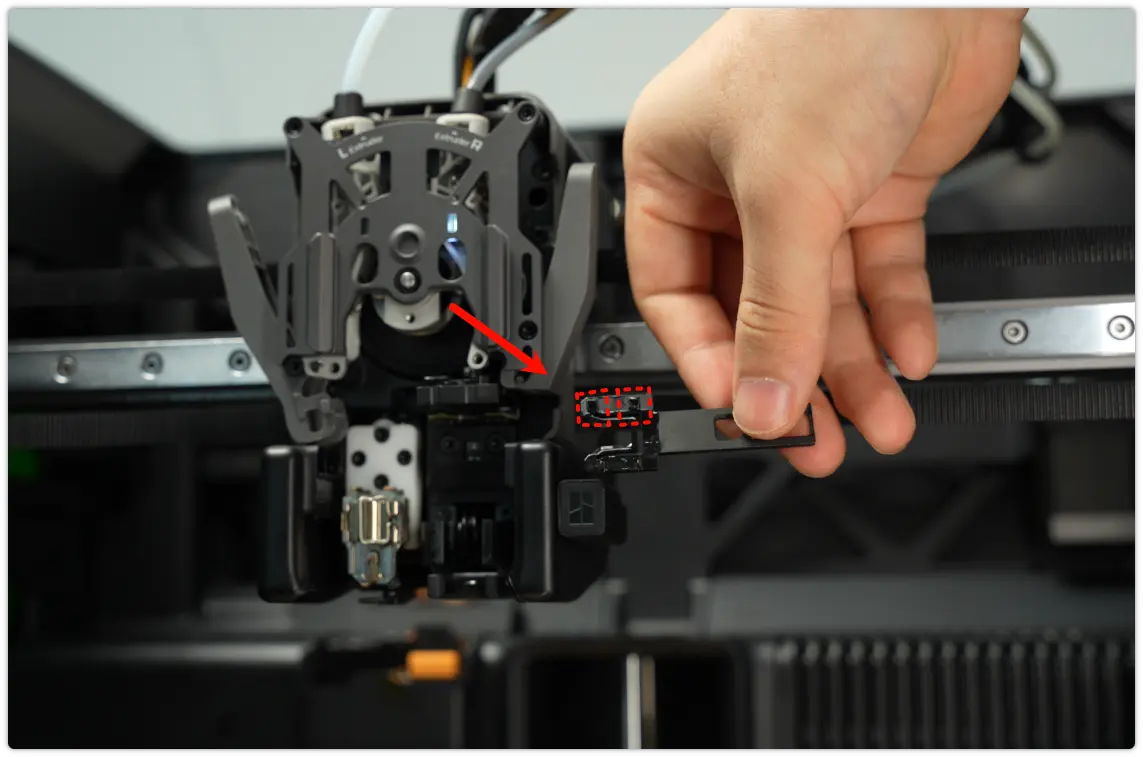

Som vist på billedet nedenfor rettes oversiderne af de to små firkanter på toolheadet ind med de tilsvarende riller, så oversiden af låsen vender opad.

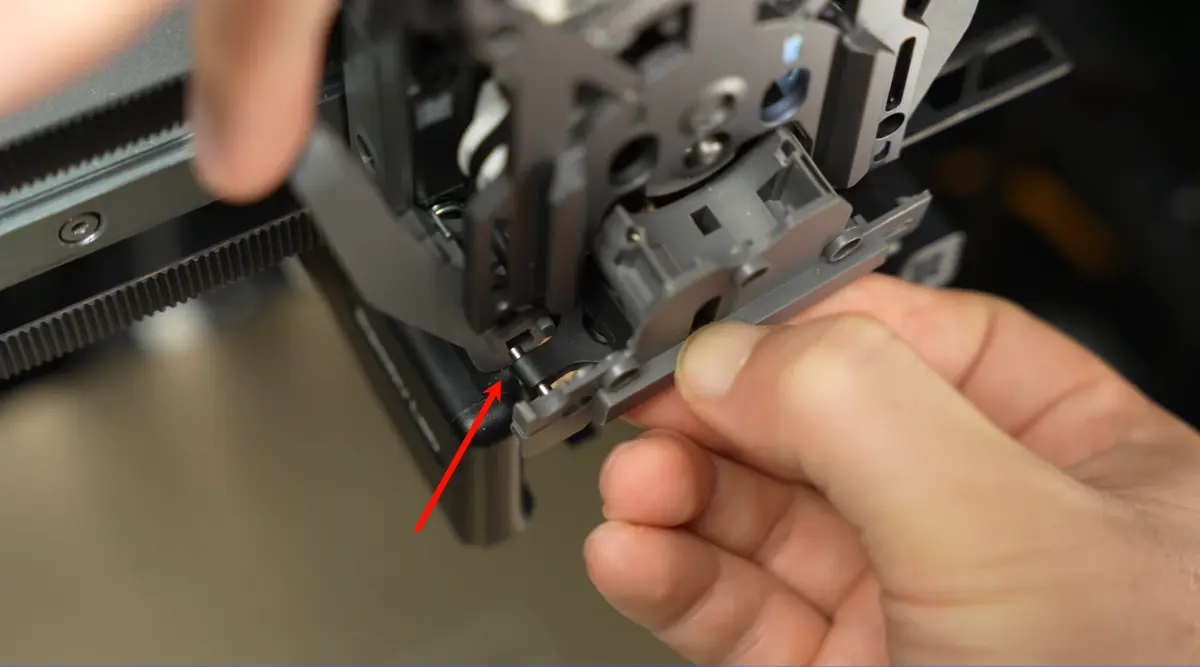

Trin 6: Montér ekstruderens filamentføringsenhed

For detaljerede trin henvises til denne wiki: Udskiftning af H2C ekstruderens filamentføring

Trin 7: Montér venstre og højre hotend

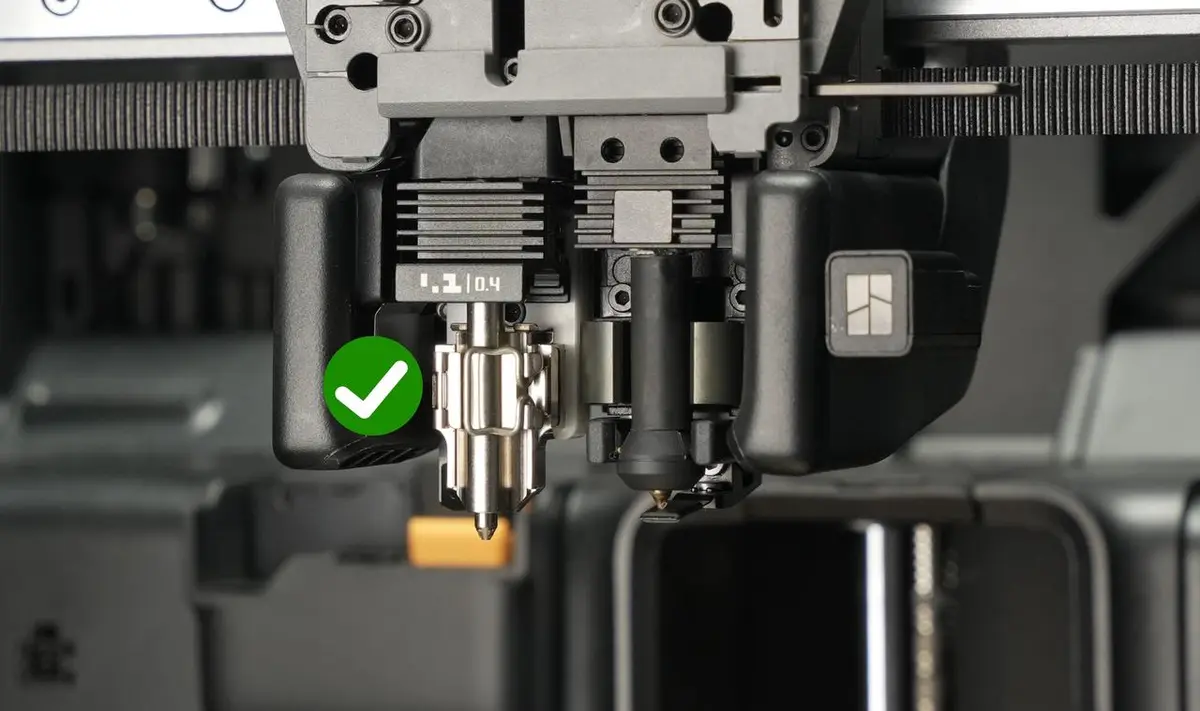

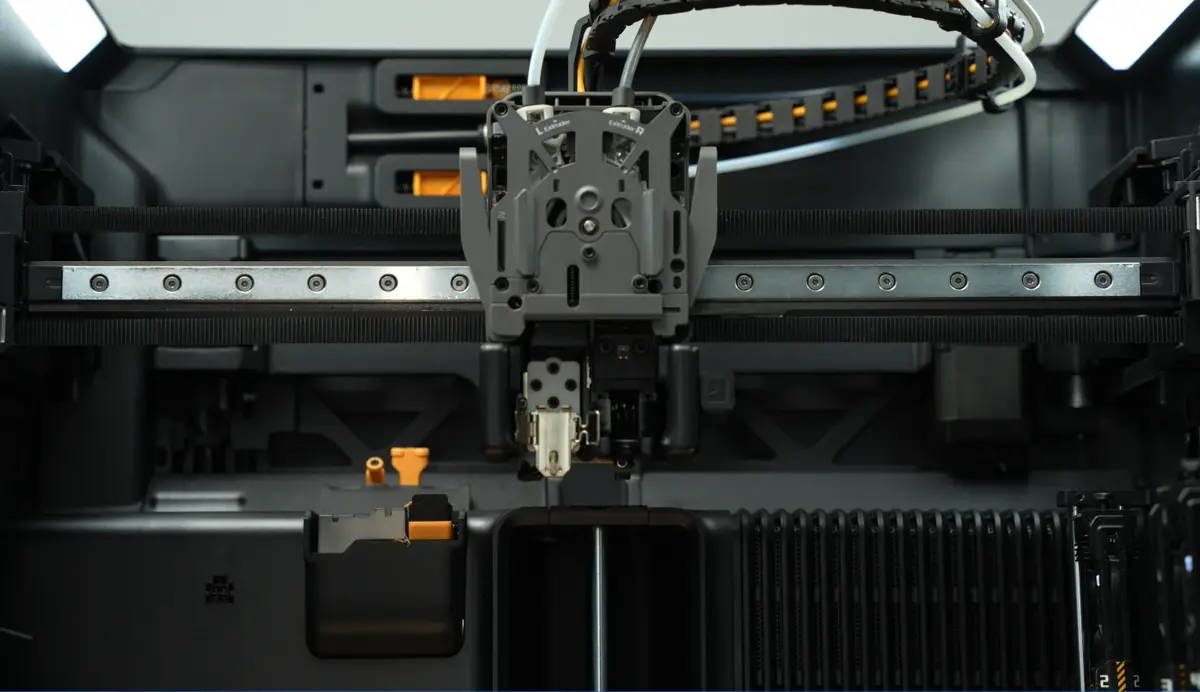

Montering af venstre dyse : Placer den venstre dyseenhed i den tilsvarende monteringsposition, fastgør holdeclipsen, så dysen sidder fast, og sæt derefter silikonemuffen tilbage på den venstre dyse.

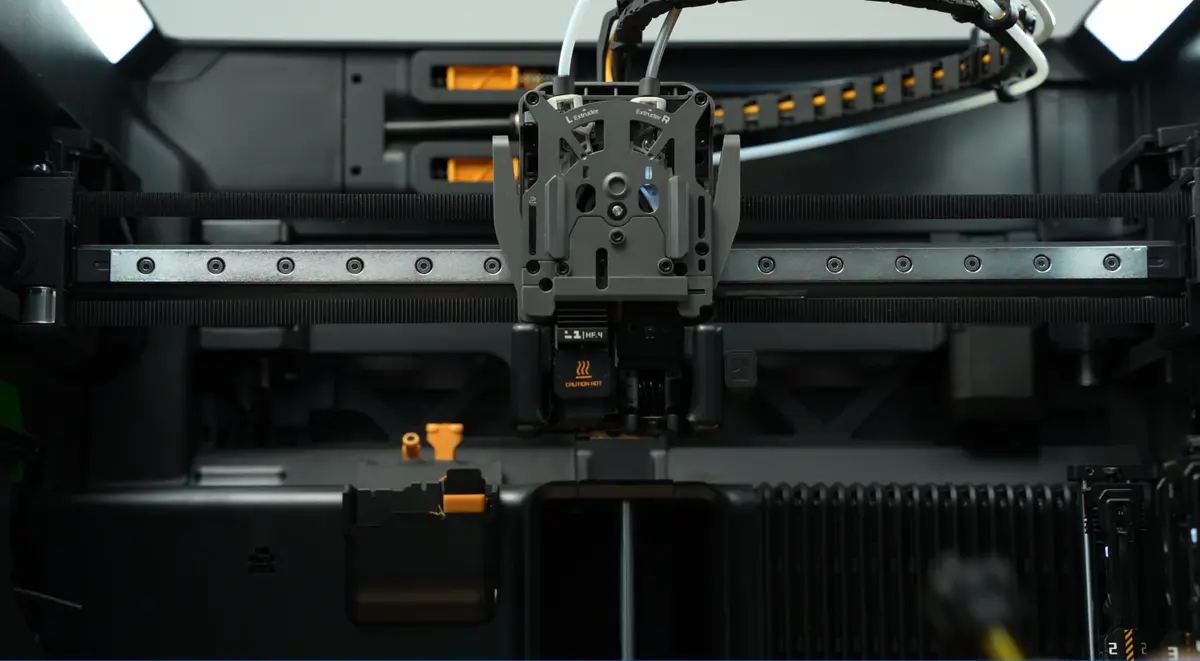

Montering af højre dyse : Sørg for, at trækhåndtaget er trukket ud, ret den højre dyseenhed ind med monteringspositionen, og skub den ind. Tryk på trækhåndtaget for at låse den på plads, og ryst derefter forsigtigt dysen for at bekræfte, at den sidder fast og ikke er løs.

For detaljerede monteringstrin henvises til wikien: H2C guide til montering af induktions-hotend

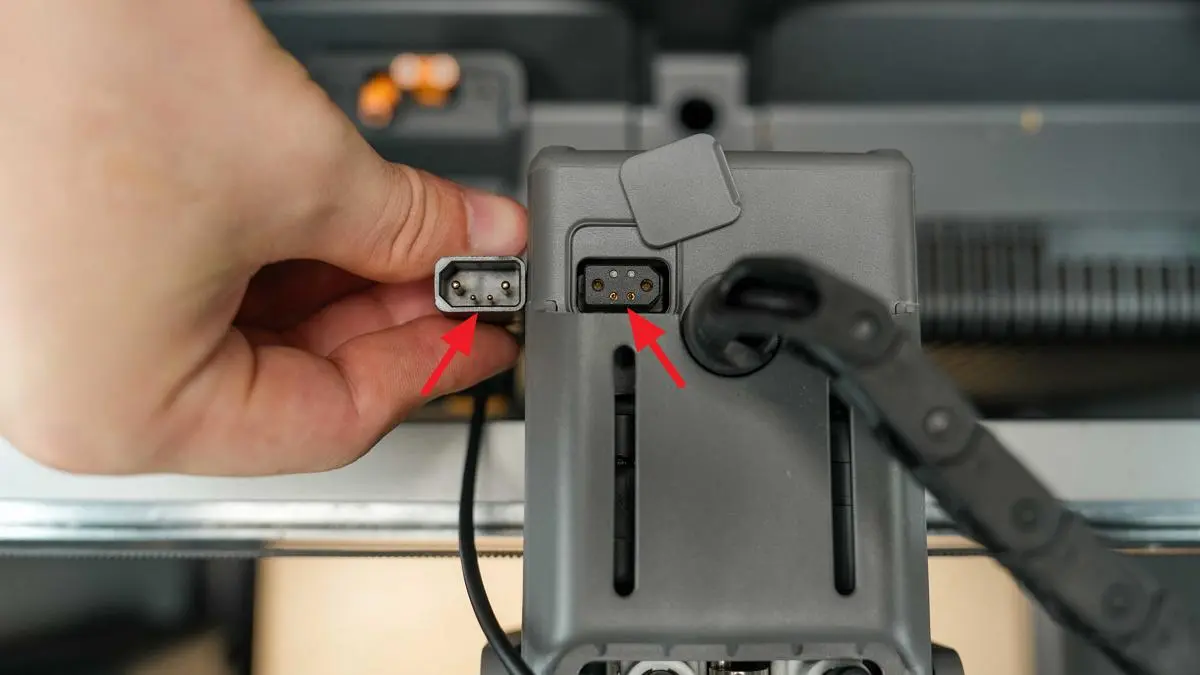

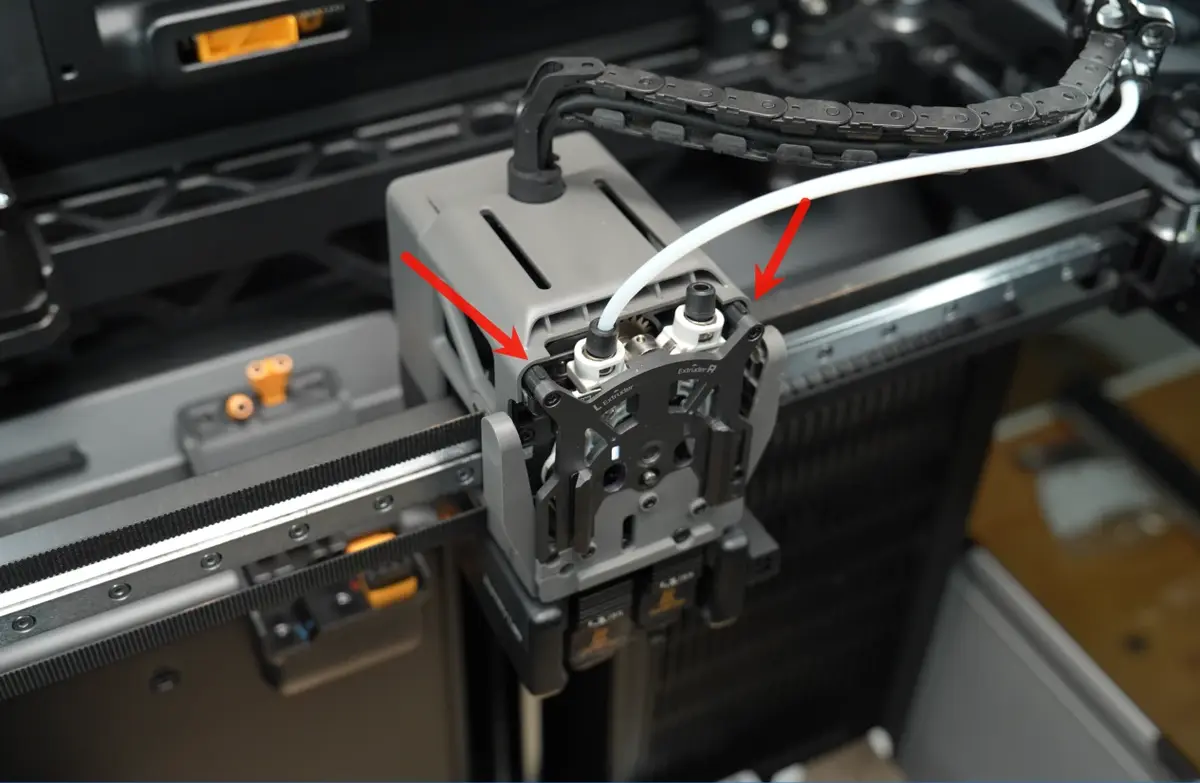

Trin 8: Montér toolheadets ekstra køleblæser

Kontrol af funktion

Tilslut strømforsyningen, og tænd printeren. Opvarm den højre dyse, og kontrollér, at den når den korrekte temperatur.

Skrueoversigt
