Fejlfinding af toolhead-modul på Bambu Lab H2D og H2C

Hvornår skal denne guide bruges

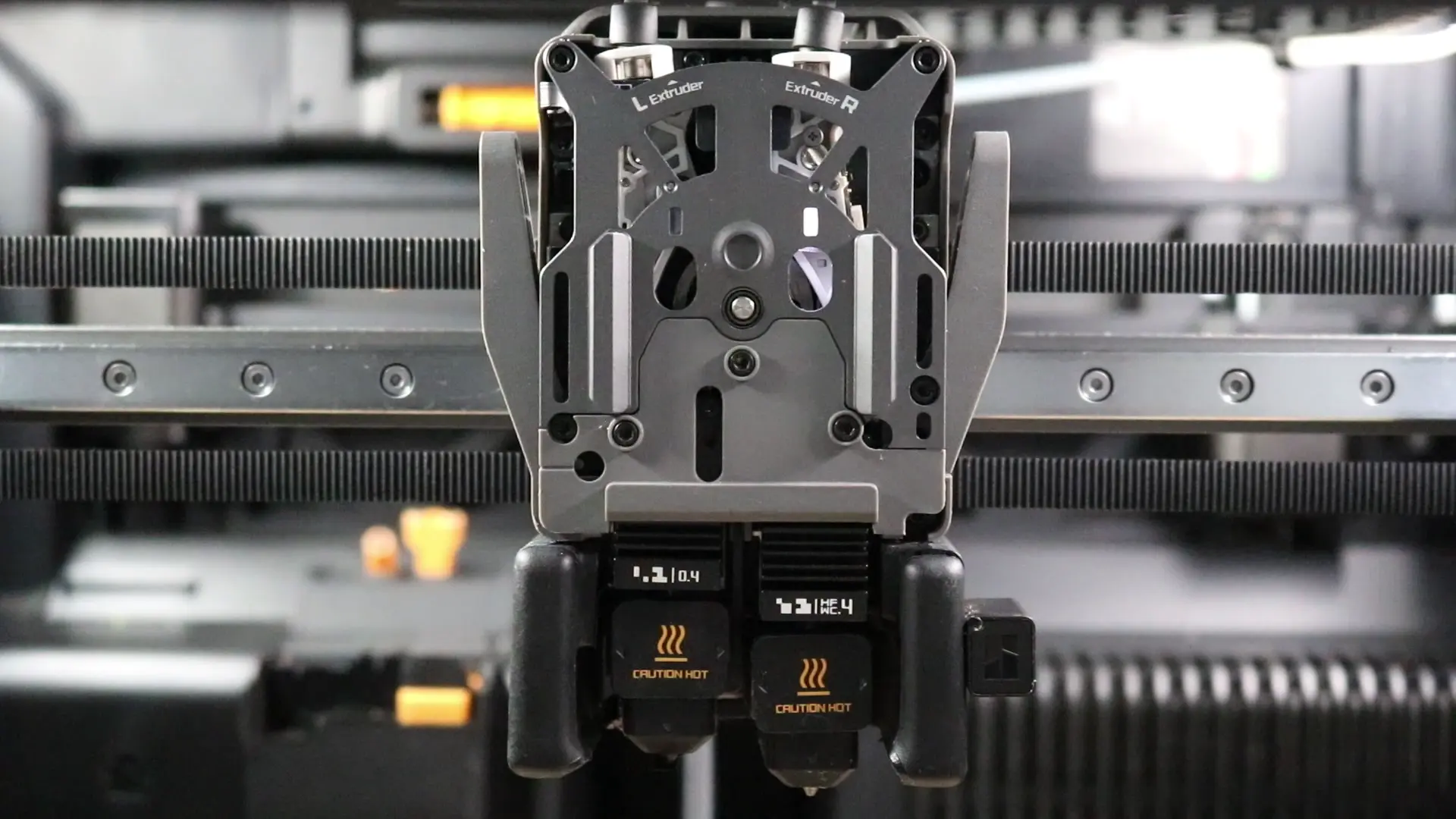

1. Lyset i toolheadens frontcover angiver, hvilken extruder der er i brug. Hvis lyset i toolheadens frontcover forbliver slukket (så extruderen ikke kan skiftes), eller hvis lyset i frontcoveret blinker gentagne gange, og blæseren tænder og slukker gentagne gange, indikerer det en fejl i toolhead-modulet. Nedenfor vises den normale arbejdstilstand for lyset i toolheadens frontcover.

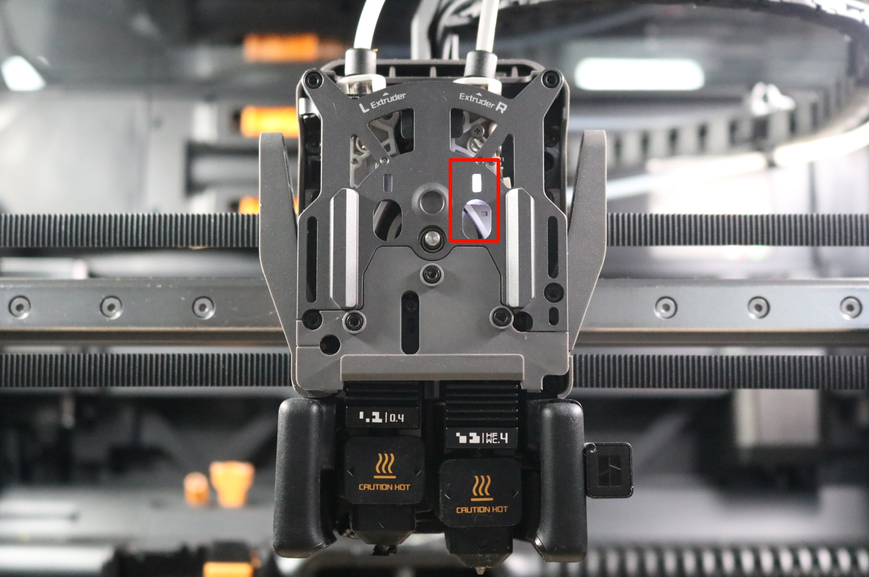

Højre extruder

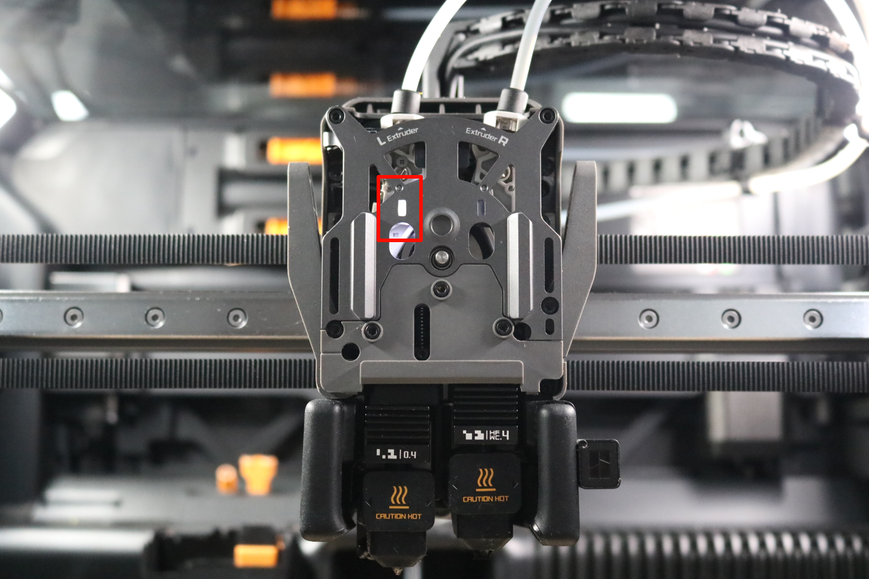

Venstre extruder

2. Når alle hotend-temperaturer vises som 0, men varmeplade- og kammertemperaturerne er normale;
3. Når du efter fejlfinding ifølge Fejlfindingsguide for H2-serien der ikke starter, del 2 har bekræftet, at toolhead-modulet forårsager den samlede maskinfejl.

Vigtige bemærkninger

Inden du udfører vedligeholdelse på printeren og dens elektroniske komponenter (inklusive toolhead-kablet), skal du slukke for printeren og trække stikket ud for at undgå utilsigtede berøringer af skærmen eller kortslutninger, der kan beskadige flere elektroniske komponenter og udgøre en sikkerhedsrisiko.
Når du observerer lyskoder, er komponenterne på mainboardet blotlagt. Rør ikke direkte ved komponenterne, og tilslut eller frakobl ikke nogen stik, mens der er tændt for strømmen.

Observér statusindikatorerne på printerens forskellige dele under fejlfindingen. Ved at observere blinkemønstrene på printerens statusindikatorer kan du hurtigt identificere printerens aktuelle driftstilstand. Det giver intuitiv statusfeedback uden, at du behøver tjekke skærmen. Under fejlfindingen vurderes det ud fra, om lyskoderne er i normal tilstand, hvorvidt mainboardet fungerer korrekt.

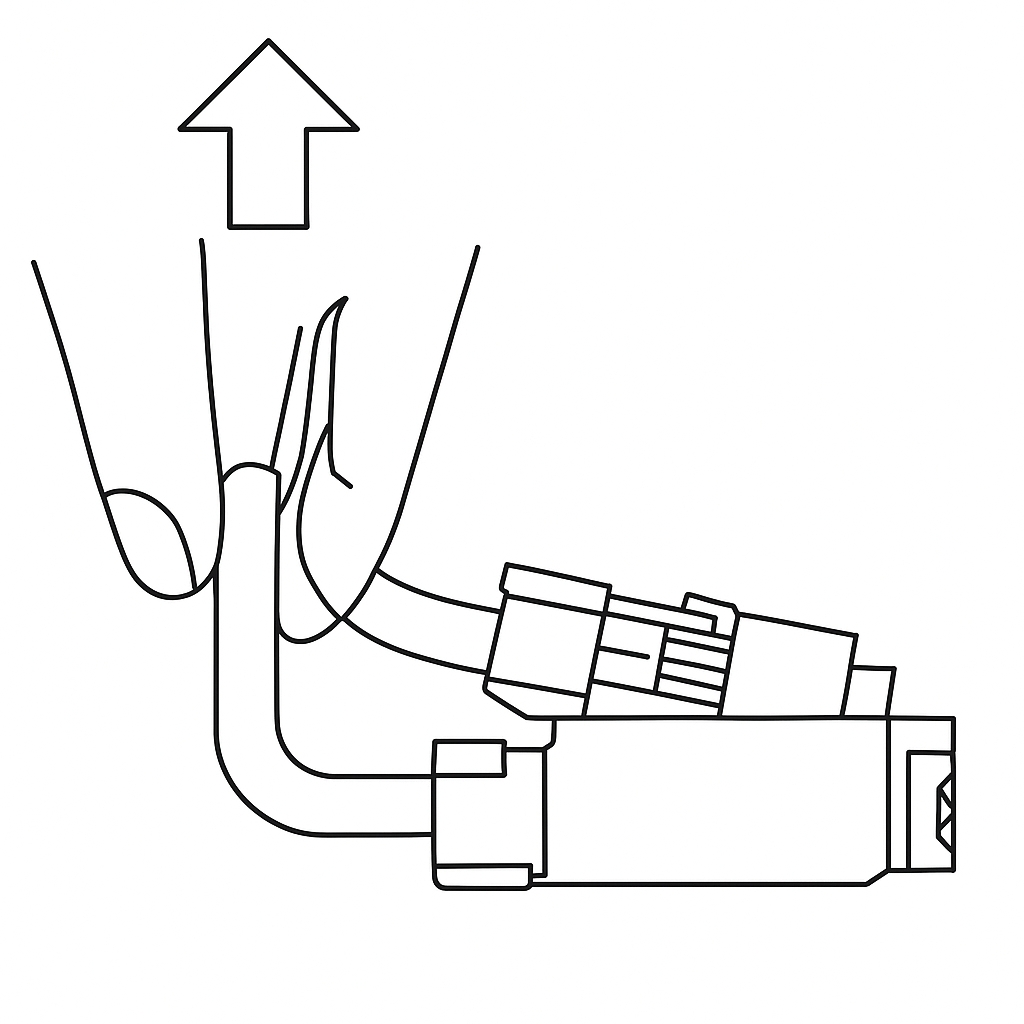

Blæser- og eddy-sensorspolens stik på H2D har dette kompakte stikdesign. Når du fjerner stikket, skal du holde fast i stikkets base med hånden og løfte lige op, vinkelret på PCB-overfladen, for at frigøre det. Brug aldrig kraft i vandret retning, da det kan beskadige stikket.

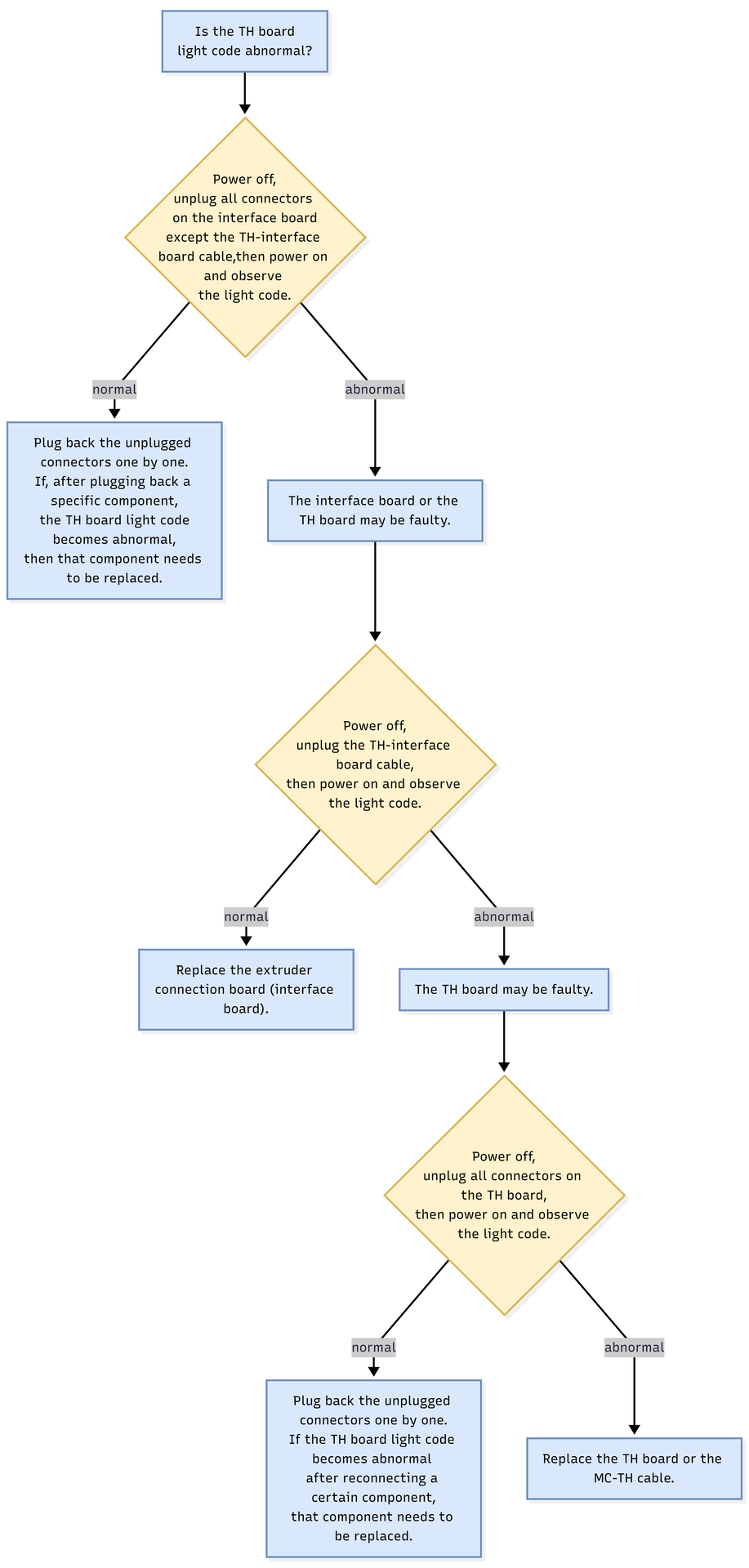

Fejlfindingsproces

Lyskoder på TH-boardet

Se vejledningen Udskift part cooling-blæser for at fjerne part cooling-blæserenheden og observere indikatorlysene. Når TH-boardet fejler, vil de tre indikatorlys side om side på TH-boardet blinke unormalt eller forblive slukkede. I den vejledning afgøres det ud fra disse 3 indikatorlys, om TH-boardet er vendt tilbage til normal tilstand.

Normal tilstand: TH-boardets indikatorlys er konstant tændt (øverst og midt) og blinker hurtigt (nederst).

Fejlfindingstrin

Trin 1: Genstart enheden

En genstart af strømmen kan nogle gange løse uregelmæssigheder i toolhead-modulet. Hvis problemet fortsætter, gå videre til næste trin.

Hvis du har et AMS, så tilslut det, og kontrollér, om AMS-oplysningerne kan vises på printerens skærm. Hvis printeren ikke kan genkende AMS'et, er der et problem med den interne strømforsyning eller MC-boardet. Se Fejlfindingsguide for H2-serien der ikke starter, del 1 for fejlfinding.

Trin 2: Tjek MC-TH-kablet

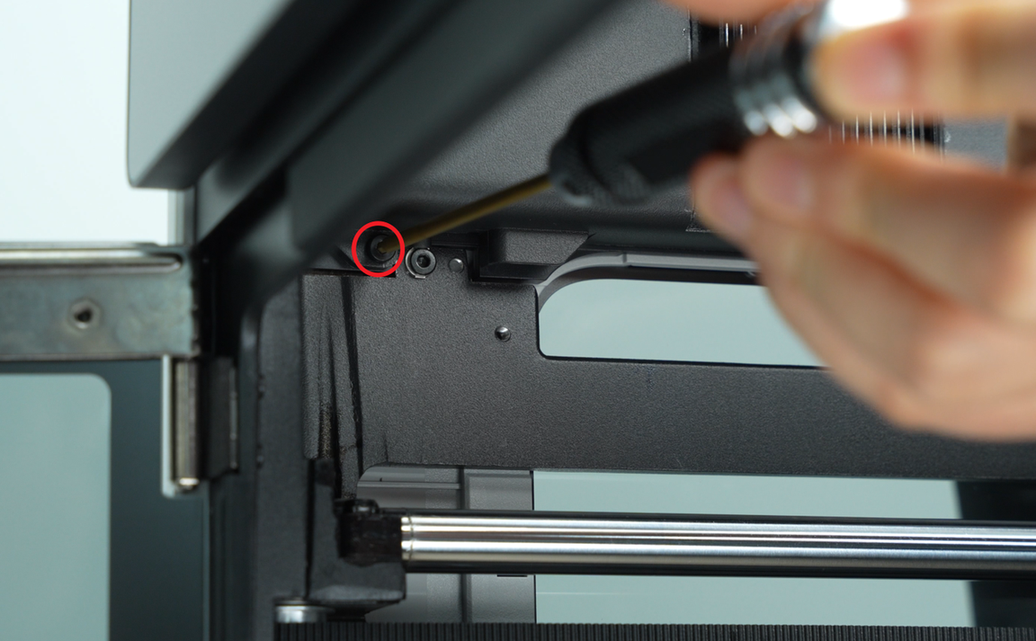

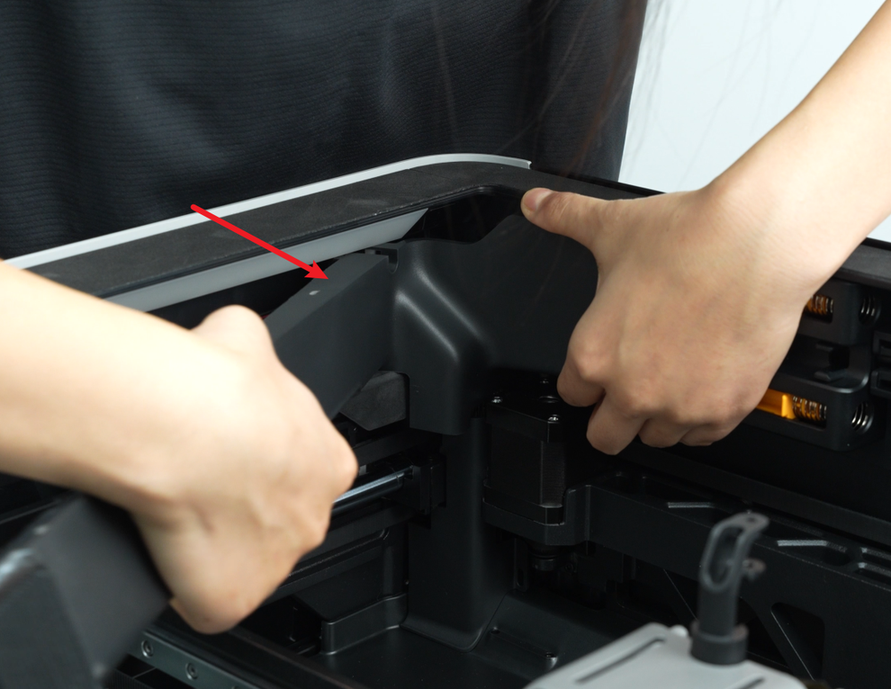

Løsn den ene skrue, der er markeret på billedet, og fjern AP-boardets dæksel.

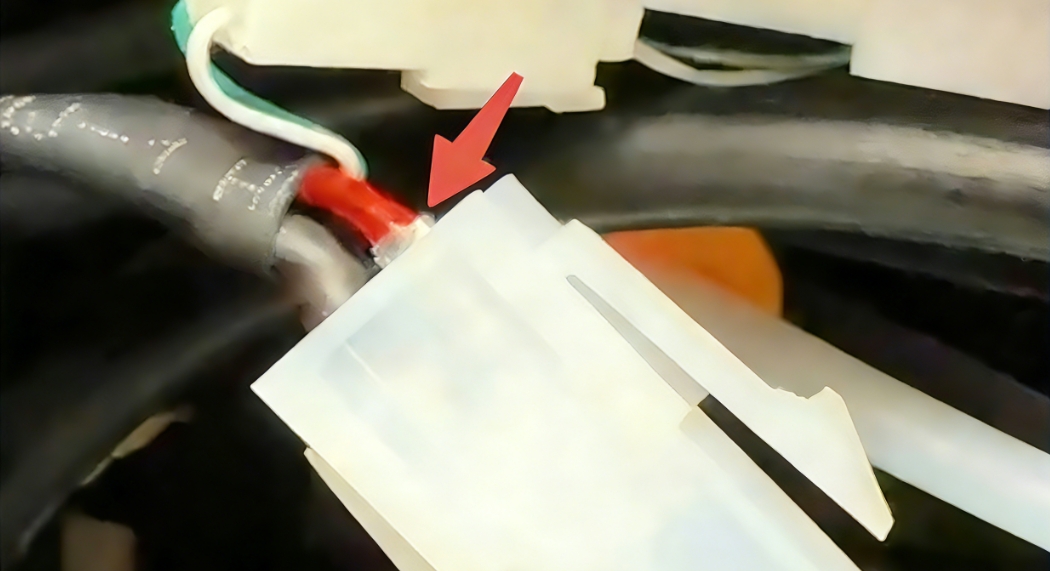

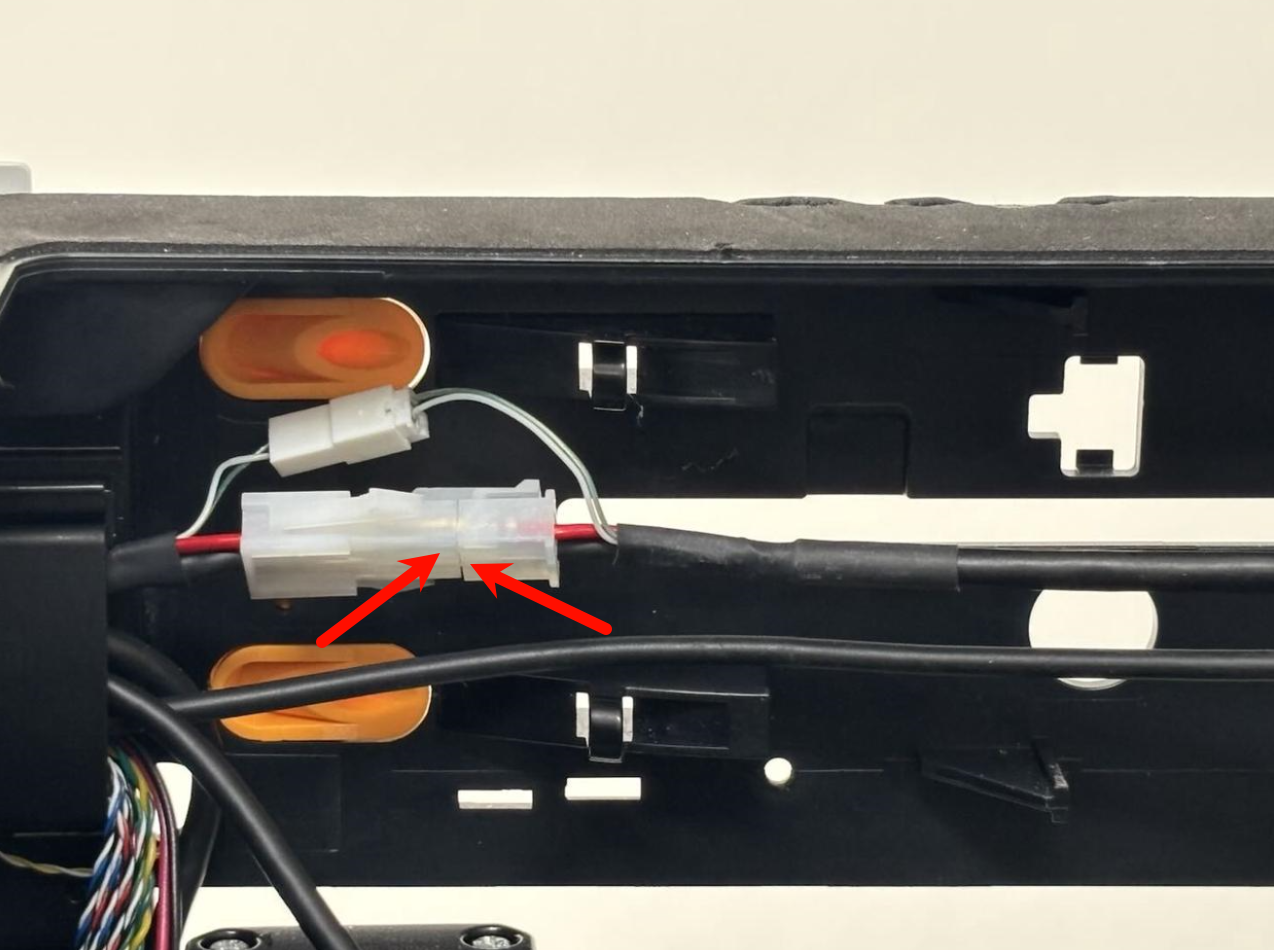

Kontrollér, om MC-TH-strømstikket bag på boardets dæksel er frakoblet, og om nogen metalben er løsnet.

Trin 3: Tjek extruder-connectionboardet

1. Se Udskift H2C TH-board eller Udskift H2D TH-board for at frakoble stik 2, 3, 4 og 5 på extruder-connectionboardet, idet du lader stik 1 være tilsluttet. Tænd for strømmen, og tjek TH-boardets indikatorlys for at se, om de lyser normalt. Hvis de vender tilbage til normal tilstand, er en af de frakoblede komponenter defekt. Tilslut stik 2, 3, 4 og 5 ét ad gangen, og tænd for at bekræfte lyskoderne hver gang. Hvis et bestemt stik får fejlen til at vise sig igen, skal den komponent udskiftes.
2. Hvis TH-boardets indikatorlys fortsat er unormale, sluk for strømmen, og frakobl stik 1. Tænd derefter igen, og observér, om de 3 grønne lys vender tilbage til normal tilstand. Hvis de gør, er extruder-connectionboardet defekt og skal udskiftes med et nyt.
3. Hvis fejlen fortsætter, efter at stik 1 er frakoblet, gå videre til næste trin.

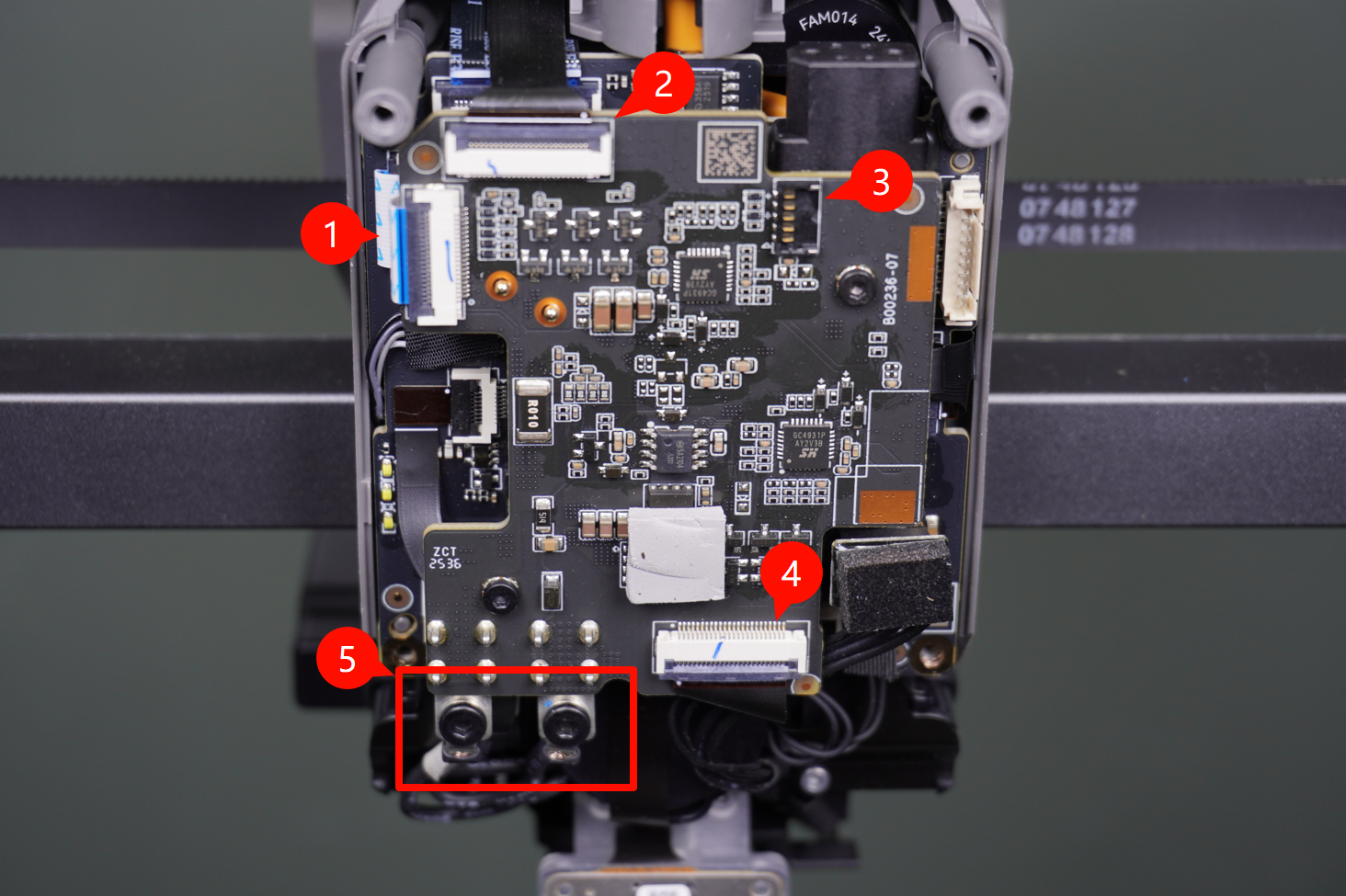

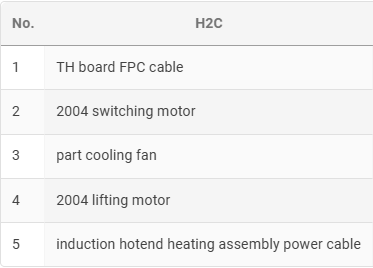

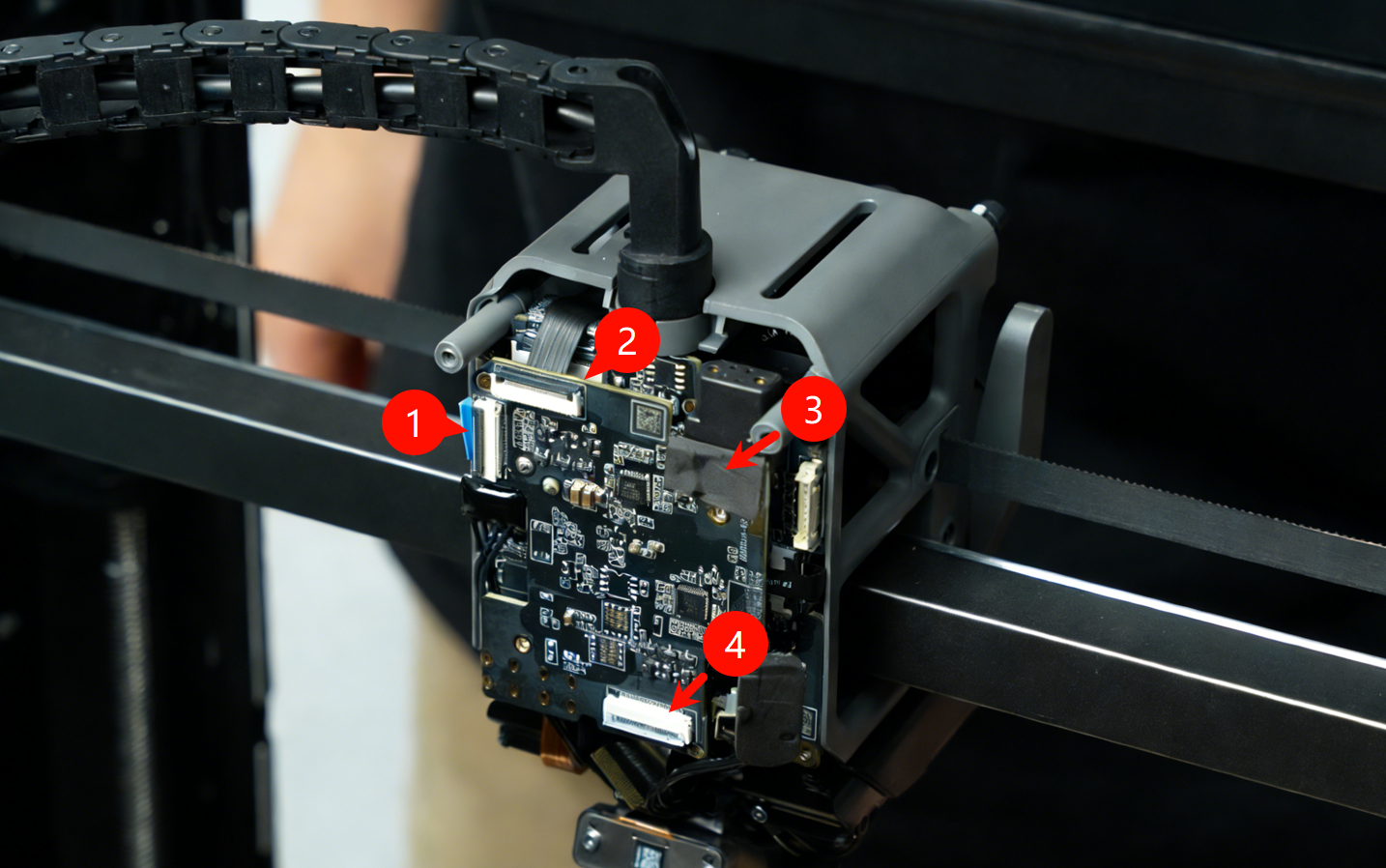

De specifikke kabelstik og deres tilsluttede komponenter er som følger:

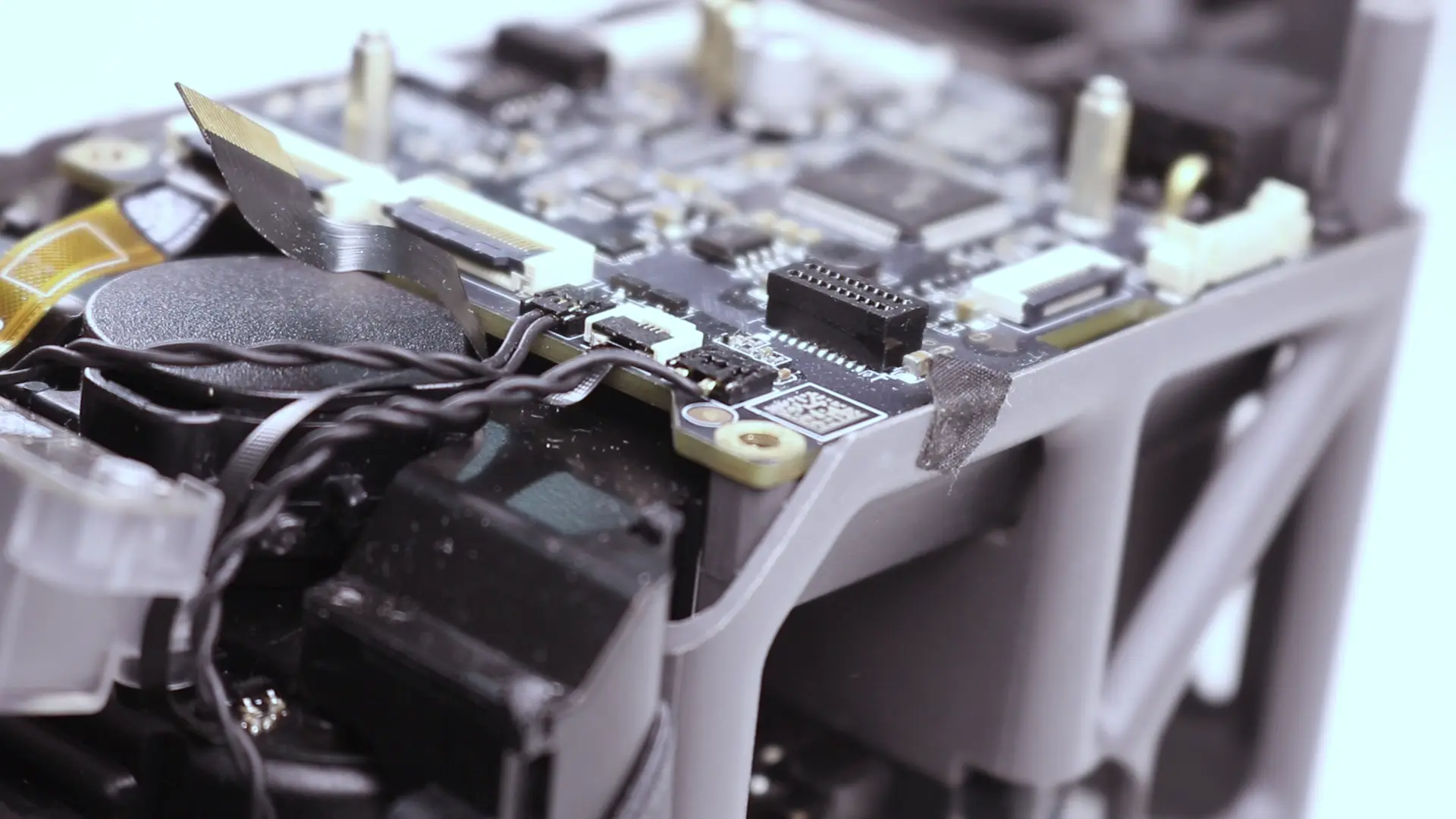

Brug metoden vist i figuren nedenfor til at fjerne stik nr. 3 for at undgå skader på stikket, der kan forårsage andre fejl. Nogle stik på TH-boardet skal også fjernes på denne måde senere.

H2C:

Trin 4: Tjek TH-boardet

1. Sluk for strømmen, og frakobl stik 1 til 11 på TH-boardet, og tænd derefter igen. Hvis de 3 grønne lys vender tilbage til normal tilstand, er en af de frakoblede komponenter defekt. Tilslut disse stik ét ad gangen, og tænd for at bekræfte lyskoderne hver gang. Hvis et bestemt stik får fejlen til at vise sig igen, skal den komponent udskiftes.
2. Hvis lyskoderne fortsat er unormale, efter at alle disse stik er fjernet, skal du udskifte TH-boardet eller MC-TH-kablet.
   Du kan se Udskift H2C TH-board, Udskift H2D TH-board eller Udskift H2D MC-TH strøm- og kommunikationskabel for udskiftning.

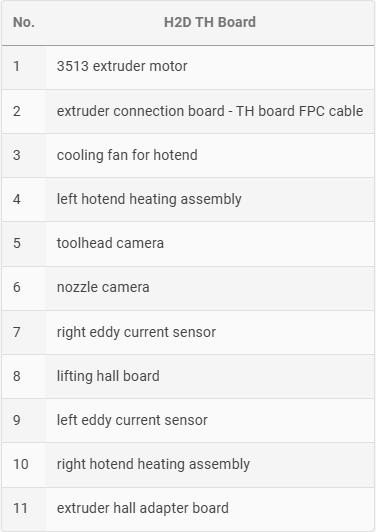

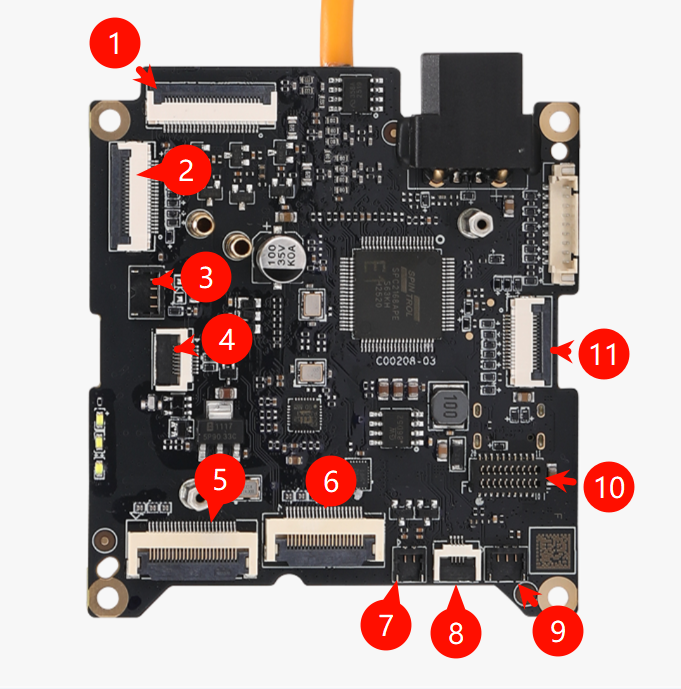

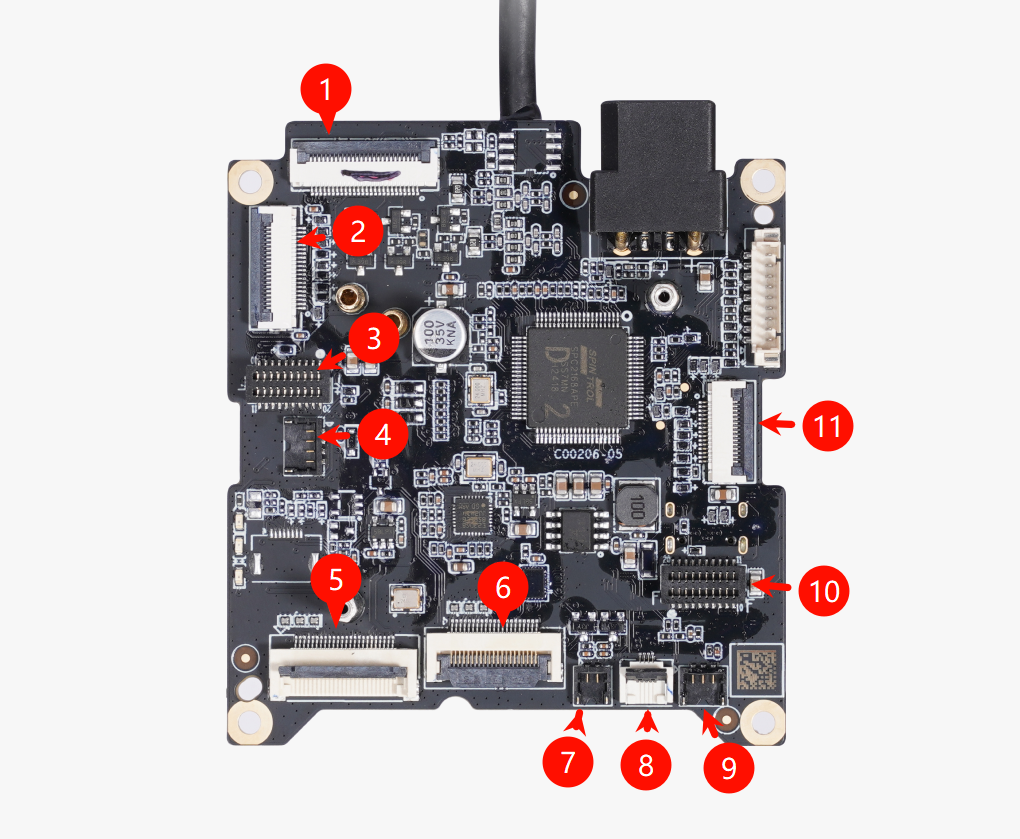

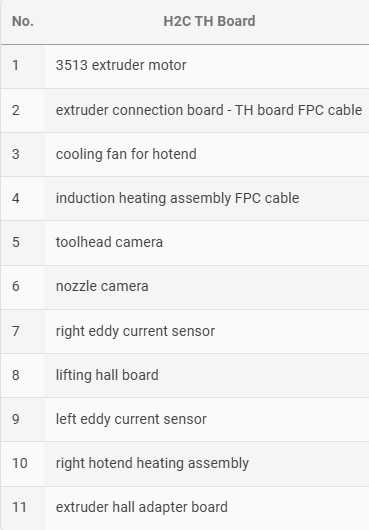

De specifikke kabelstik og deres tilsluttede komponenter er som følger:

H2C:
