Forbedret køleventilator til toolhead - montering

Videoguide

Montering af den forbedrede køleventilator til toolhead

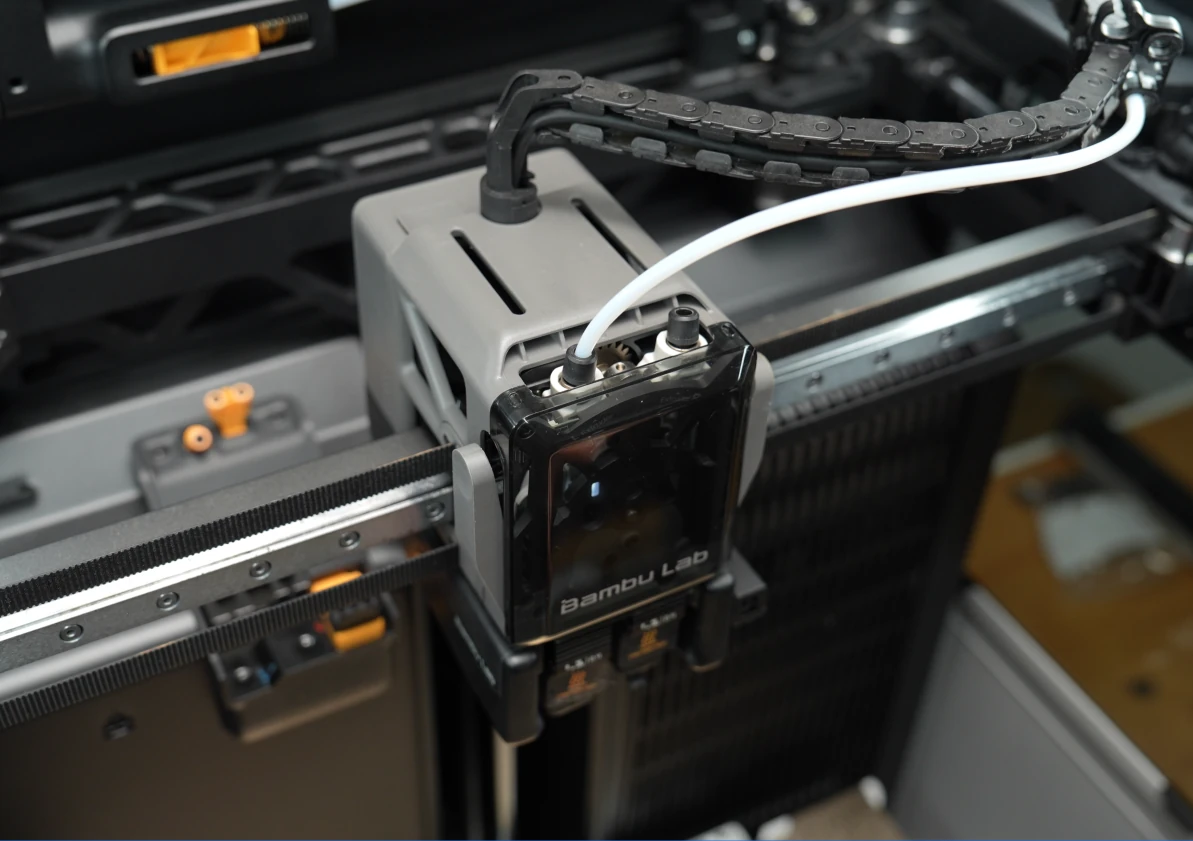

1. Hold fast i toppen af toolheadets frontdæksel, og træk det forsigtigt bagud for at fjerne det.

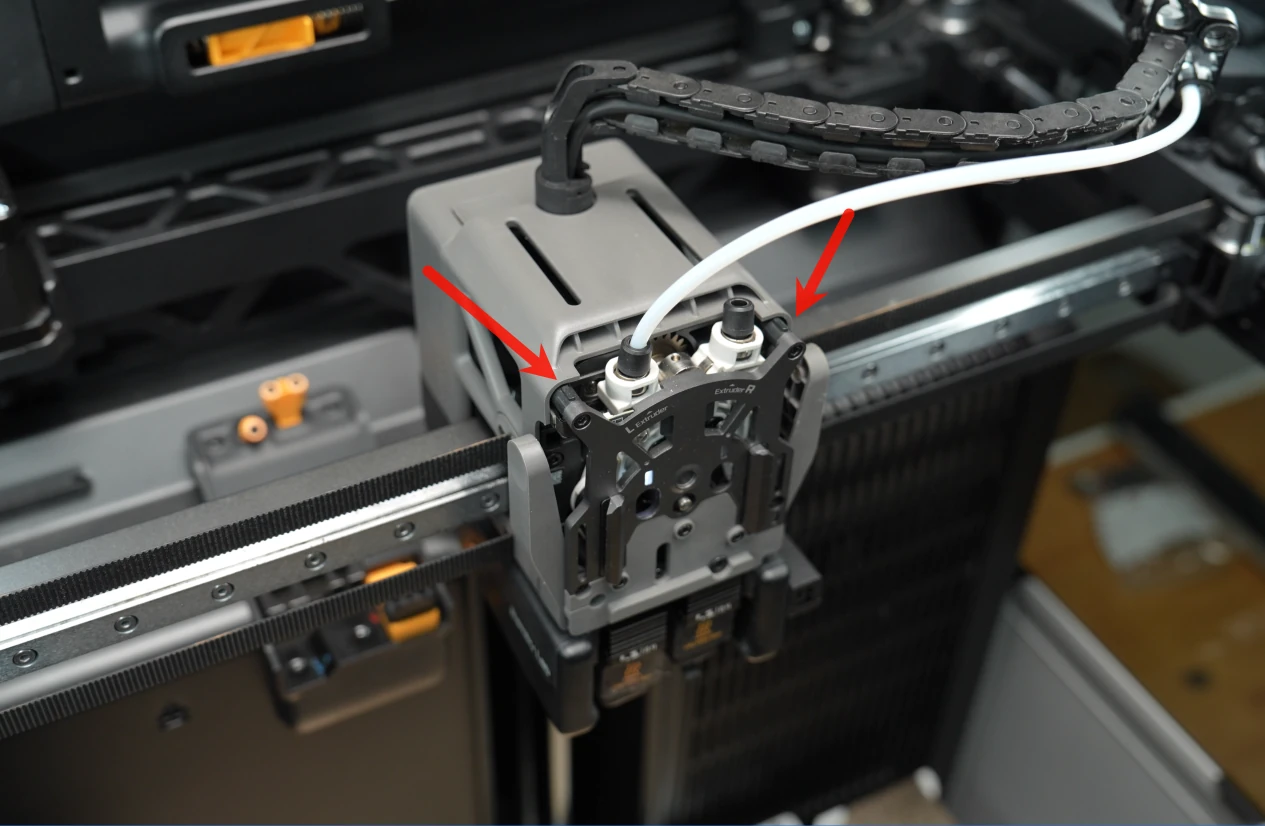

2. Sæt den forbedrede køleventilator på plads i toolheadet. Sørg for, at den øverste lås sidder korrekt under monteringen, så ventilatoren sidder fast uden slør.

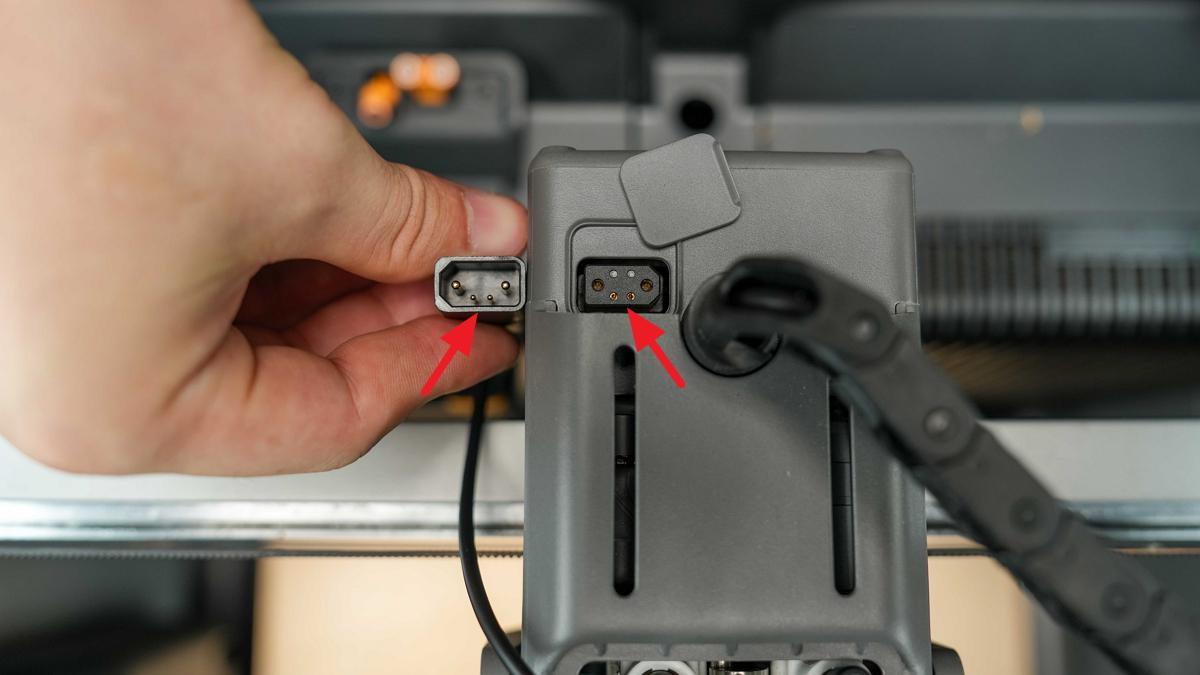

3. Når du tilslutter ventilatorens stik, skal du omhyggeligt tjekke stikkets retning. Sørg for, at det sættes korrekt i porten, så du undgår skader fra omvendt isætning.


Fjernelse af den oprindelige kabelclips

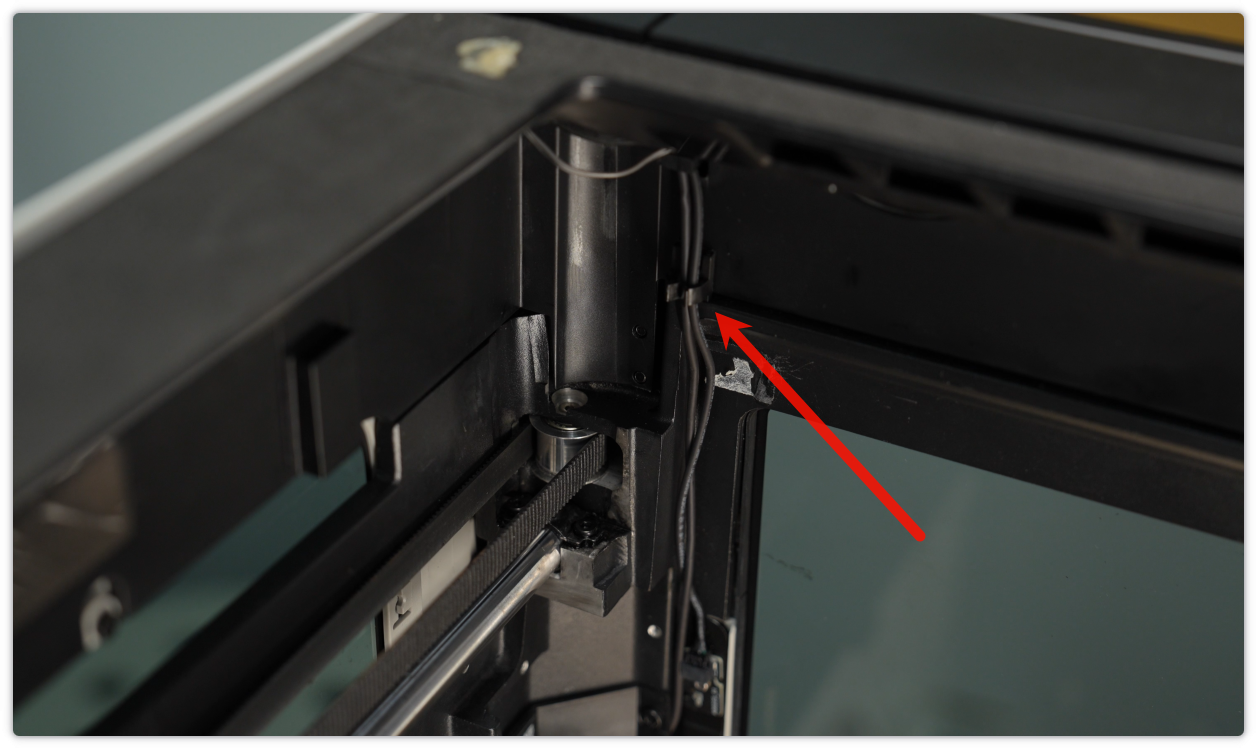

Den oprindelige kabelclips sidder i øverste højre hjørne af frontlågen og kan komme i konflikt med toolheadet ved ekstreme bevægelser.

1. Frigør forsigtigt kablerne fra den oprindelige kabelclips, så du undgår at trække uforvarende i dem og beskadige dem.

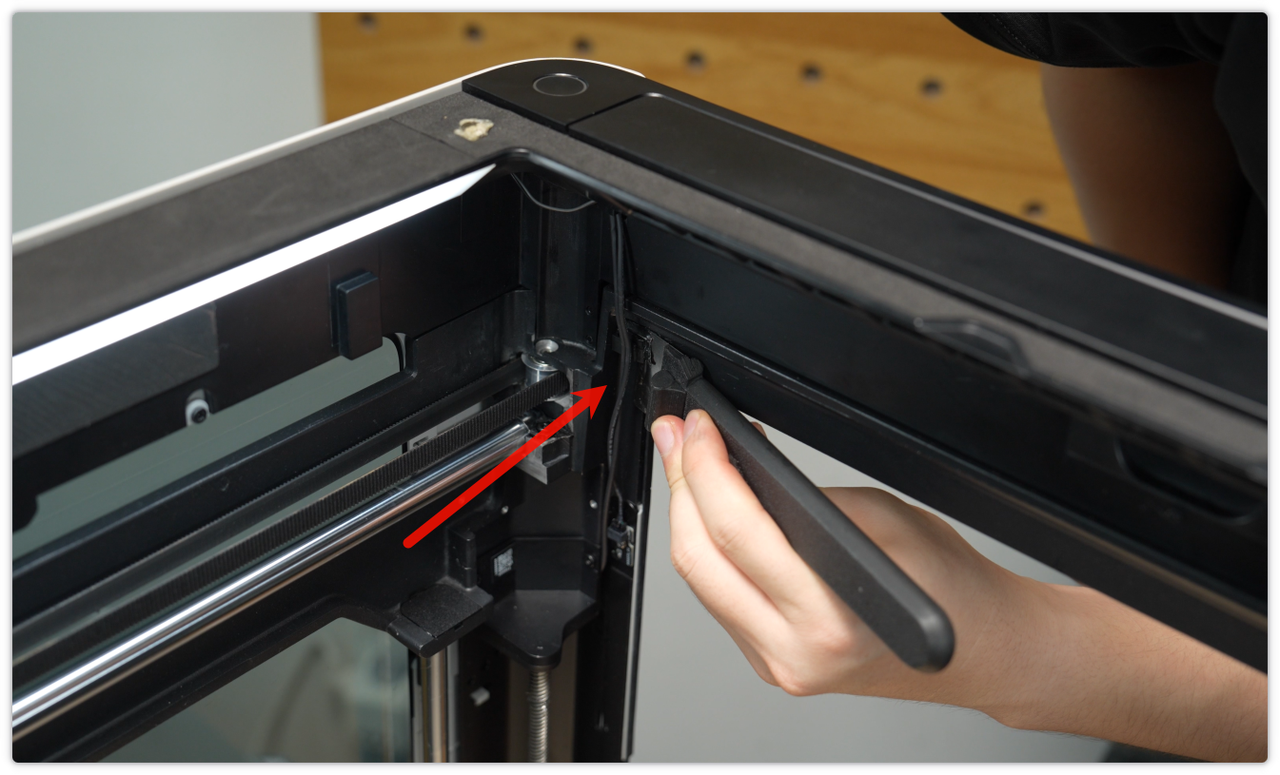

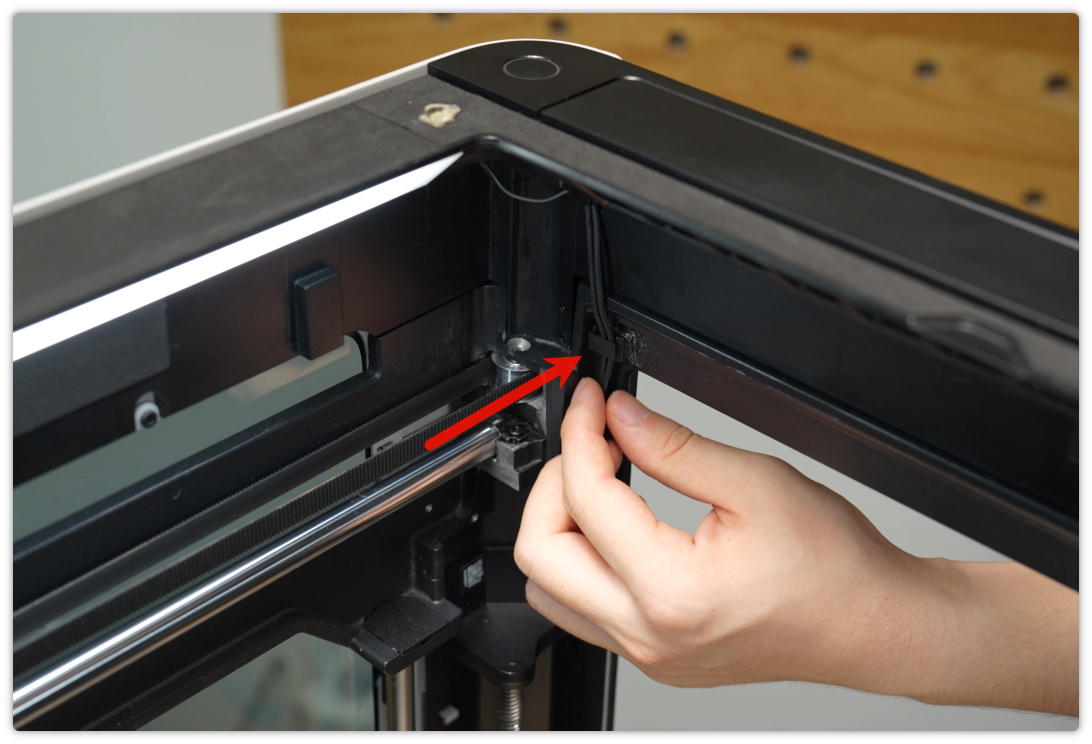

2. Brug den medfølgende skraber (eller et lignende værktøj) til forsigtigt at fjerne kabelclipsen fra rammen. Skraberens kant er skarp, så vær forsigtig for at undgå ridser.


3. Når clipsen er fjernet, skal du bruge skraberen til grundigt at fjerne eventuelle limrester fra rammens overflade, så den skrabes helt flad.


Montering af den nye kabelclips

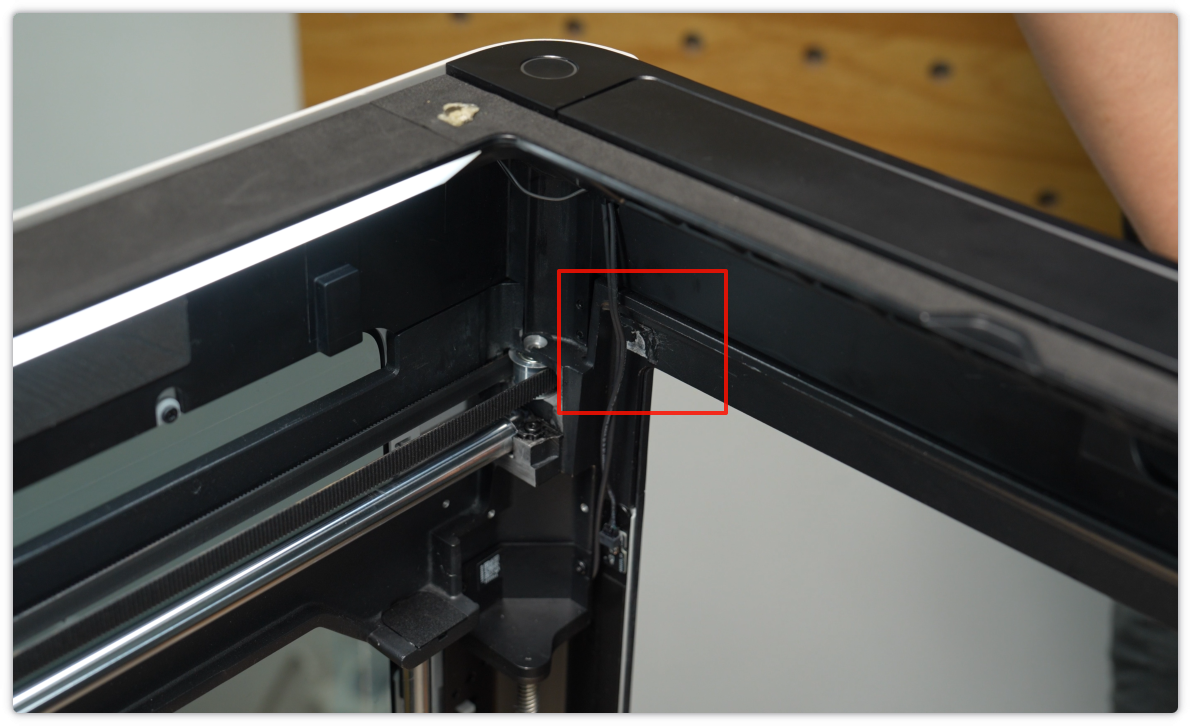

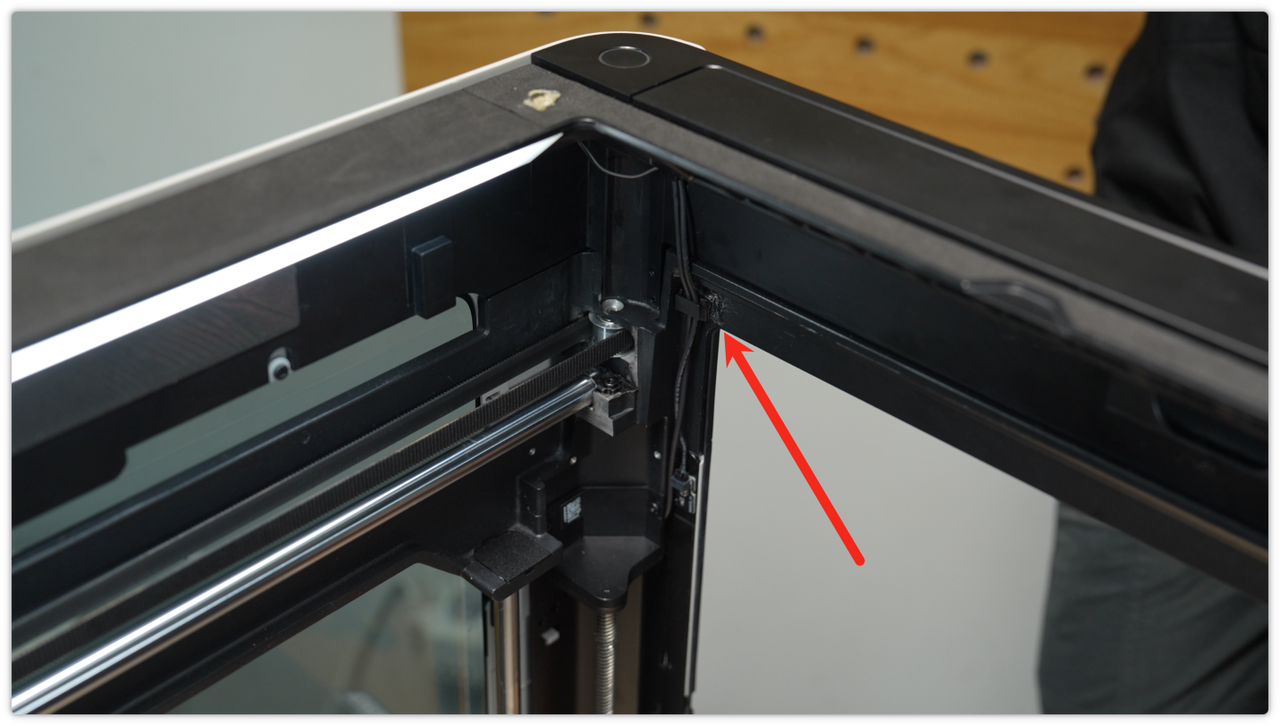

Monter den nye kabelclips i den forudbestemte position over den oprindelige clips-placering, og før kablerne på ny. Sørg for, at den placeres uden for toolheadets maksimale bevægelsesområde, så enhver risiko for konflikt udelukkes.

Funktionstest

Tjek for mekanisk konflikt

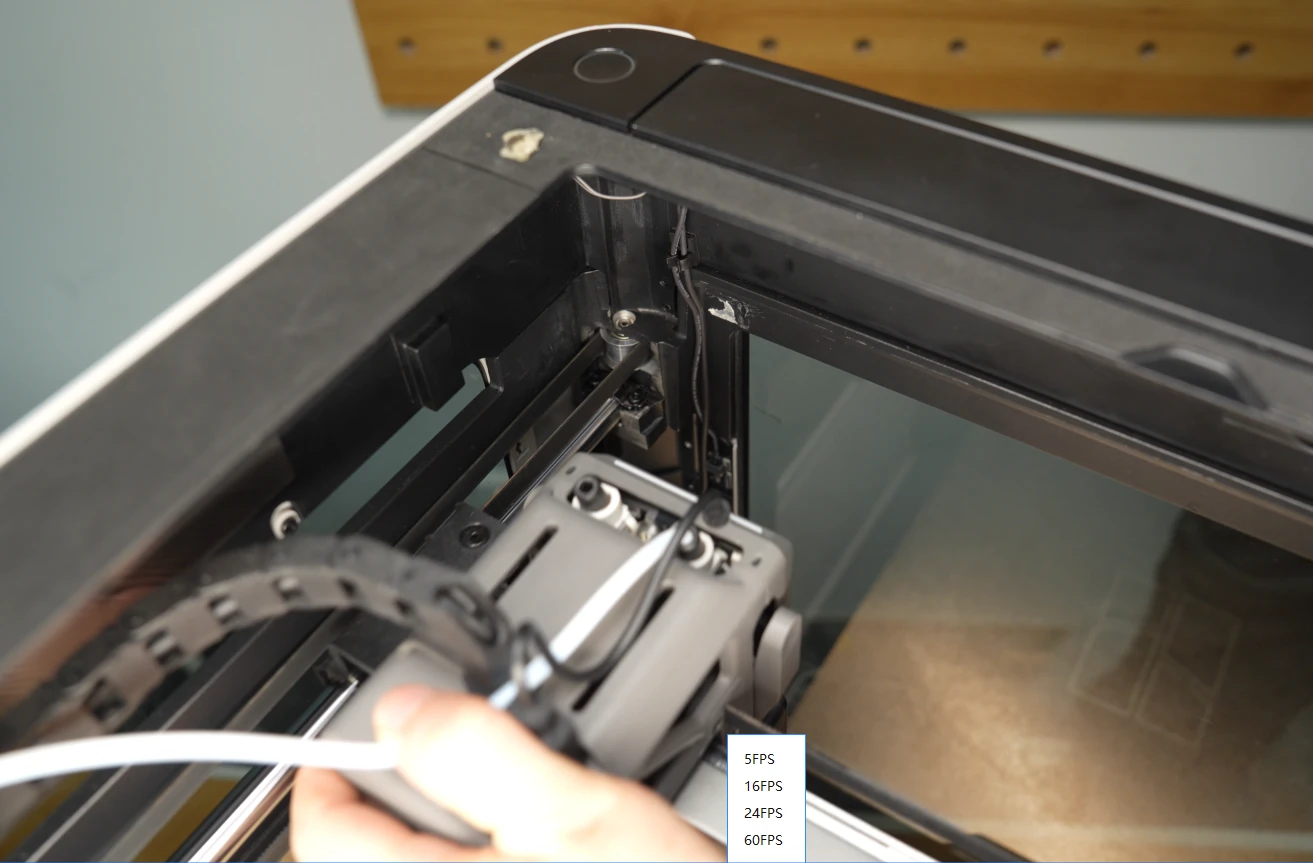

Efter monteringen skal du manuelt skubbe toolheadet ud til dets maksimale bevægelsesområde og omhyggeligt tjekke, om der opstår konflikt mellem den forbedrede køleventilator til toolhead og kabelclipsen. Dette trin er afgørende for, at enheden fungerer normalt.

Tjek for enhedsgenkendelse

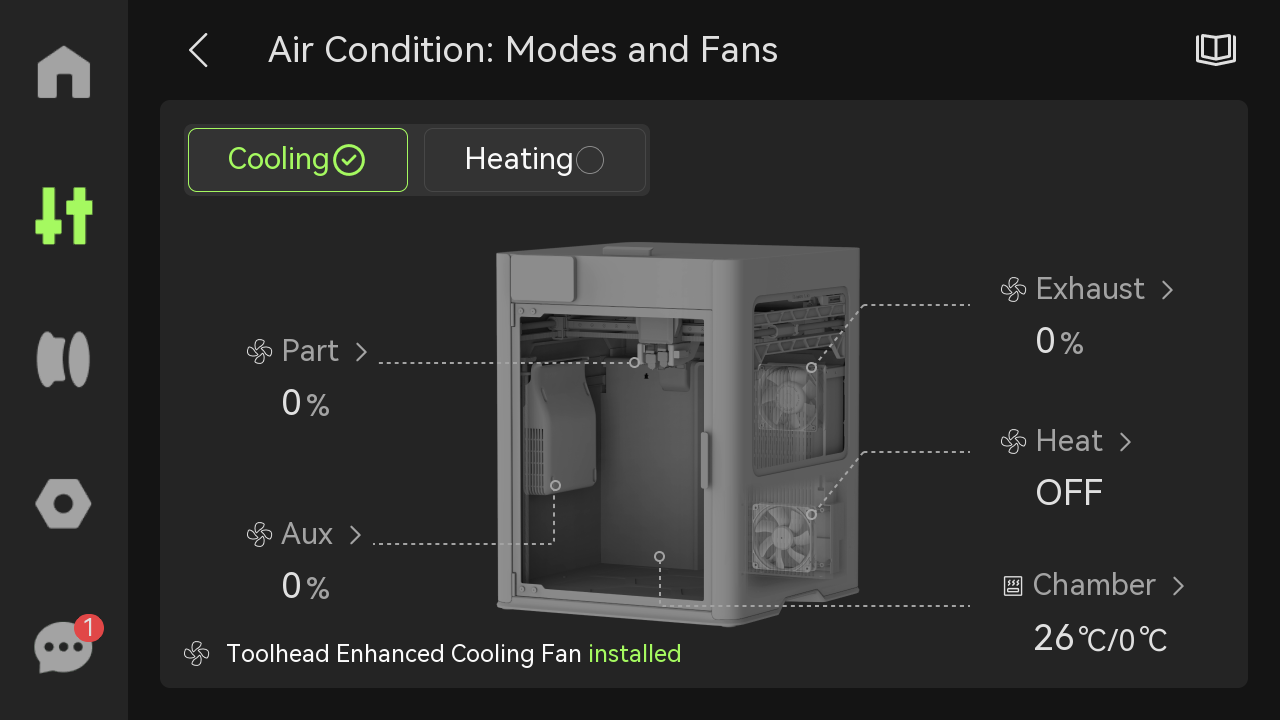

På touchskærmen skal du trykke på Control i menuen i venstre side for at åbne skærmen Air Management: Modes and Fan. Bekræft, at der nederst på skærmen står: “Toolhead Enhanced Cooling Fan Installed.” Det betyder, at enheden har genkendt ventilatoren, og at monteringen er gennemført korrekt.

Logik for aktivering af ventilatoren

Den forbedrede køleventilator til toolhead kan ikke tændes/slukkes direkte fra printerens skærm-UI. Om ventilatoren tænder, afgøres automatisk ud fra blødgøringstemperaturen for det eller de filamenter, der bruges til den aktuelle print (standardgrænse: 50 °C):

• Hvis et hvilket som helst af de anvendte filamenter har en blødgøringstemperatur ≤ 50 °C (f.eks. lavtemperaturmaterialer som PLA/TPU/PVA), vurderer systemet, at der er behov for ekstra køling omkring ekstruderens drivtandhjul og hotendets heatbreak, og ventilatoren kører ved fuld hastighed.
• Hvis alle de anvendte filamenter har en blødgøringstemperatur > 50 °C, vurderer systemet, at der ikke er behov for ekstra køling, og ventilatoren forbliver slukket.

Tip (juster kun om nødvendigt)

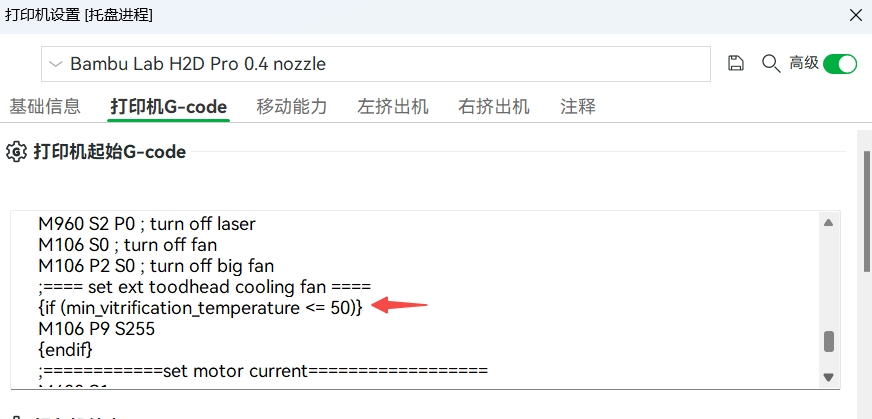

Gå til Printer Settings → Machine G-code → Machine Start G-code. Hvis du har brug for at ændre grænseværdien, skal du finde følgende betingede sætning i G-koden og erstatte værdien med din ønskede grænseværdi：

Generelt anbefaler vi ikke at ændre G-code. Hvis du er nødt til at justere den, skal du først tage en sikkerhedskopi af din oprindelige konfiguration. Efter softwareopdateringer eller skift af profiler skal du verificere grænseværdien igen for at sikre, at den stadig opfører sig som forventet

Afsluttende bemærkninger

Vi håber, denne vejledning var nyttig. Hvis den ikke løser dit problem, kan du oprette en supportsag direkte hos Bambu Lab, så hjælper de dig videre.
