HMS_0300-2100-0001-0001 Afbrudt kreds i den ekstra ekstrudermotor - muligvis en løs forbindelse eller motorfejl.

Fejlbeskrivelse

Printerens MC board har flere integrerede strømsensorer, der måler motorstrømmen. Ved hver opstart registrerer systemet motormodstanden via disse sensorer for at afgøre, om motoren fungerer korrekt. Hvis der registreres unormalt høj motormodstand, identificerer systemet en afbrudt kreds (open circuit) i den pågældende motor.

Denne fejl kan skyldes følgende årsager:

1. Løst motorkabel

• Motorskade
• Fejl på MC board

Fejlfinding

Værktøjer, udstyr og materialer

• H1.5-unbrakonøgle

Fejlfindingstiltag

Brugere kan tilpasse rækkefølgen af fejlfindingstiltagene efter behov.

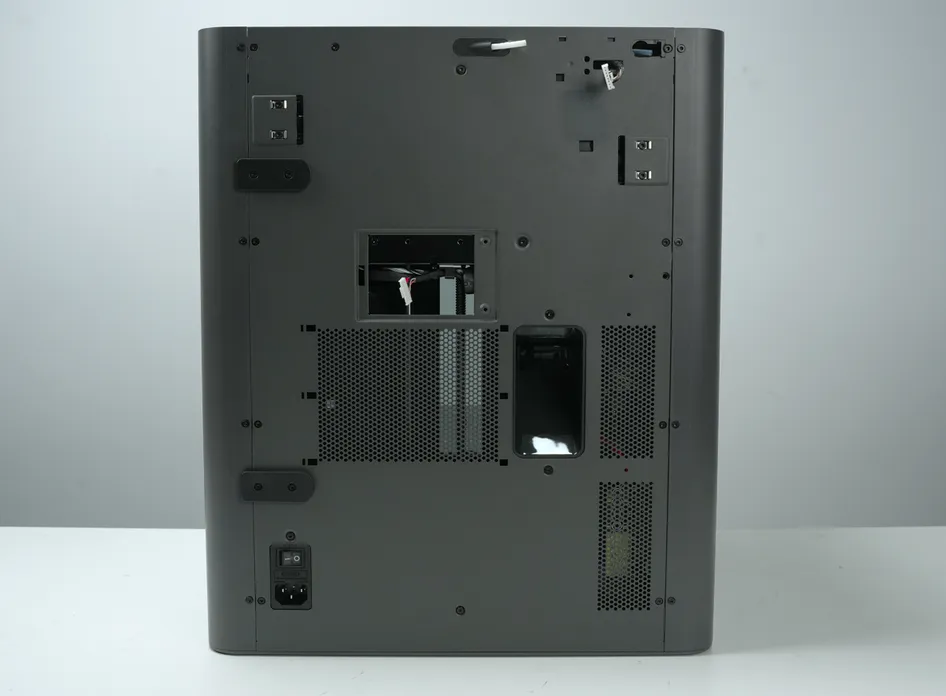

Trin 1. Fjern printerens bagdæksel

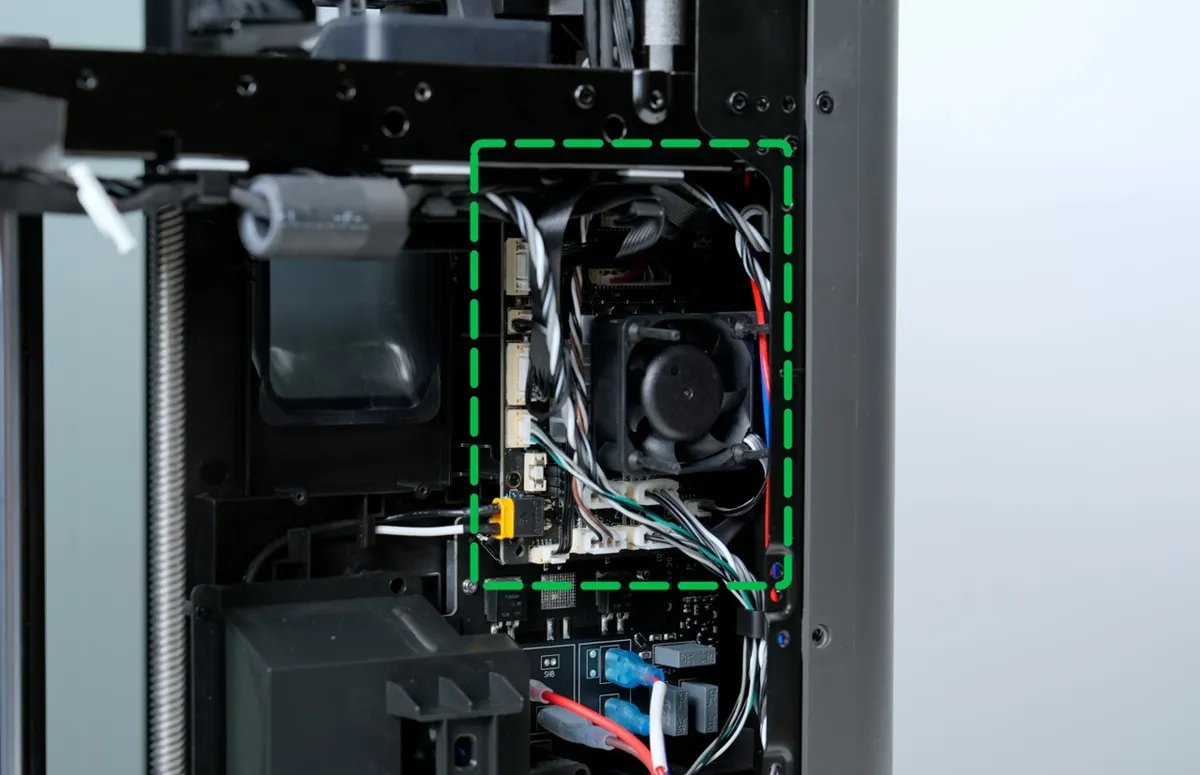

Se Rear Panel Replacement Guide For the X2D for at fjerne bagdækslet og få adgang til MC board.

Trin 2: Find motorkablerne

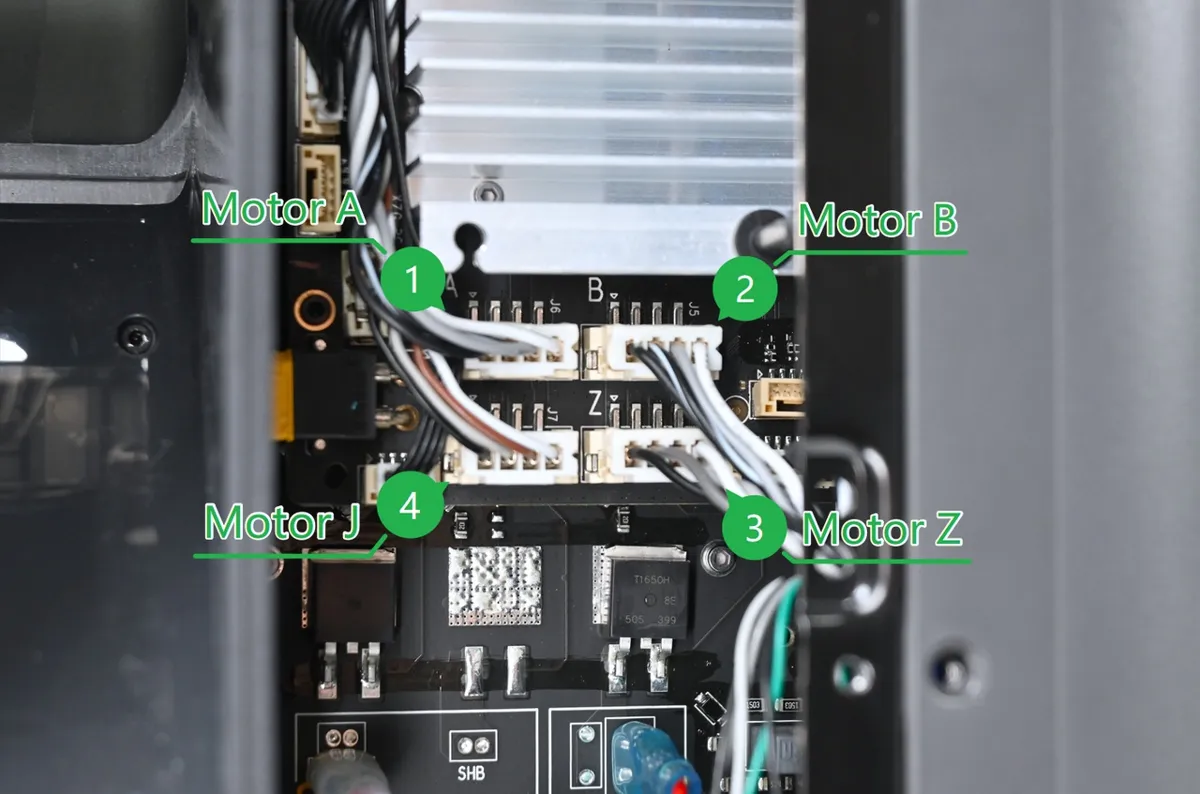

Som vist er der fire motorstik på MC board:

• Motor A - øverst til venstre
• Motor B - øverst til højre
• Motor Z - nederst til højre
• Motor J - nederst til venstre

Motor J er den ekstra ekstrudermotor.

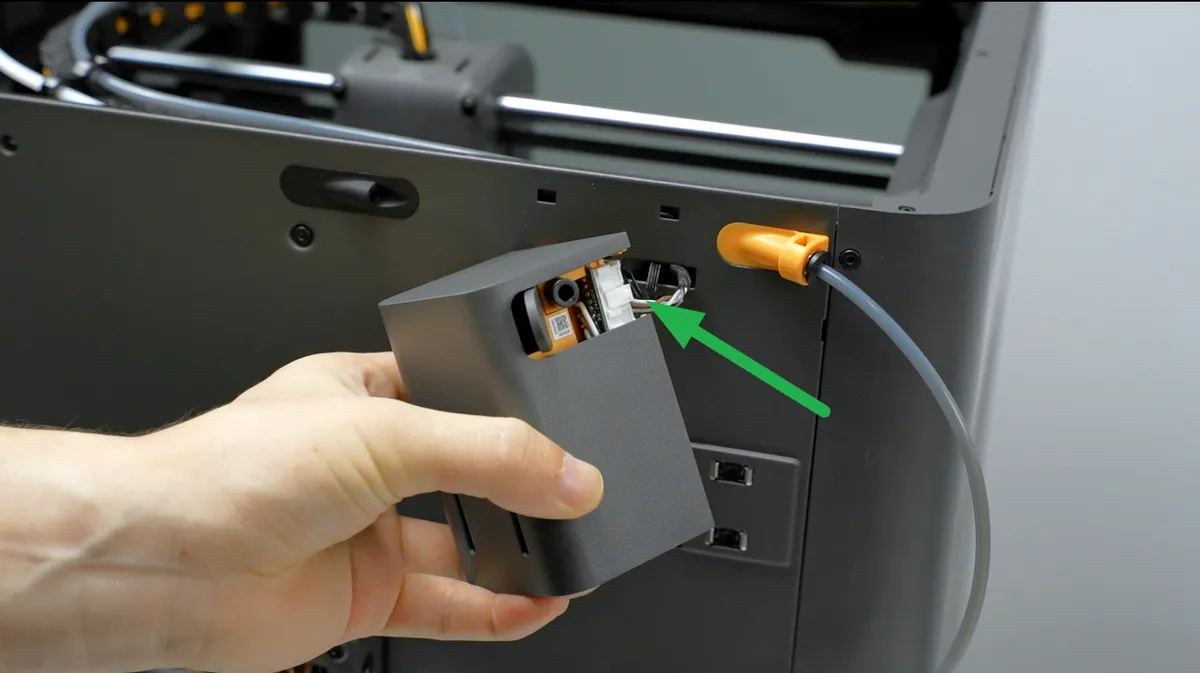

Trin 3: Kontrollér og tilslut J-motorkablet igen

Afbryd og tilslut J-motorkablet igen, og hold derefter øje med, om fejlen fortsætter. Hvis den ikke er løst, fortsæt med yderligere fejlfinding.

Trin 4: Byt om på motortilslutningerne for at verificere

Byt om på stikkene til J-motoren og A-motoren på hovedprintet:

• Hvis den oprindelige fejl "Auxiliary Extruder Motor Open Circuit" ændrer sig til "A-Motor Open Circuit" efter ombytning, er grundårsagen: motorfejl. Se Replacing the Auxiliary Extruder Motor for udskiftning.

• Hvis fejlen fortsat er "Extruder Motor Open Circuit", er grundårsagen: fejl på MC board. Se MC Board and Cooling Fan Replacement Guide For the X2D for udskiftning.
