HMS_0300-2500-0001-0007 Høj signalfrekvens registreret på den højre ekstruders eddy current sensor. Sensoren kan være beskadiget, eller nozzlens køleprofil kan sidde for tæt på sensoren.

Beskrivelse af problemet

Der er monteret eddy current sensorer over både det venstre og det højre hotend på toolhead for at registrere hotendets ekstruderingskraft. Disse sensorer spiller en afgørende rolle i funktioner som homing, levelling, kalibrering af nozzlens Z-offset og dynamisk flow-kalibrering. Når frekvensen af ekstruderingskraftens signal fra den højre ekstruder er for høj, sænker varmebordet sig et kort stykke, hvorefter printopgaven automatisk annulleres, og der vises en fejlmeddelelse.

Mulige årsager til problemet er:

• Ekstruderens eddy current sensor sidder for tæt på den højre hotend-køleprofil (heatsink).
• Ekstruderens eddy current sensor er beskadiget.

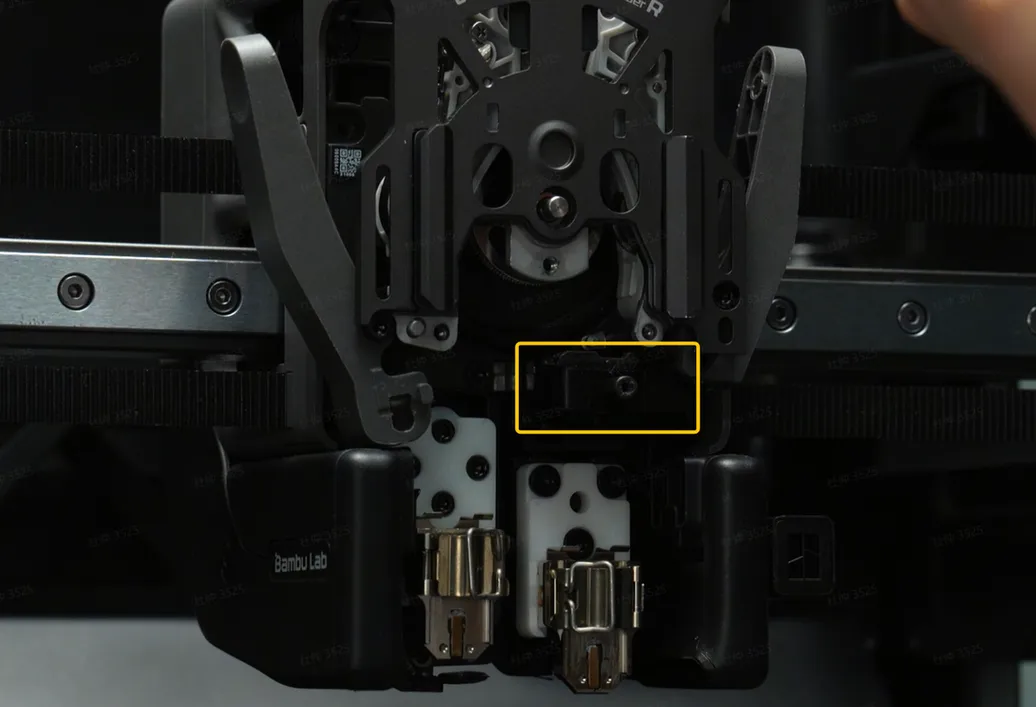

Den højre ekstruders eddy current sensor:

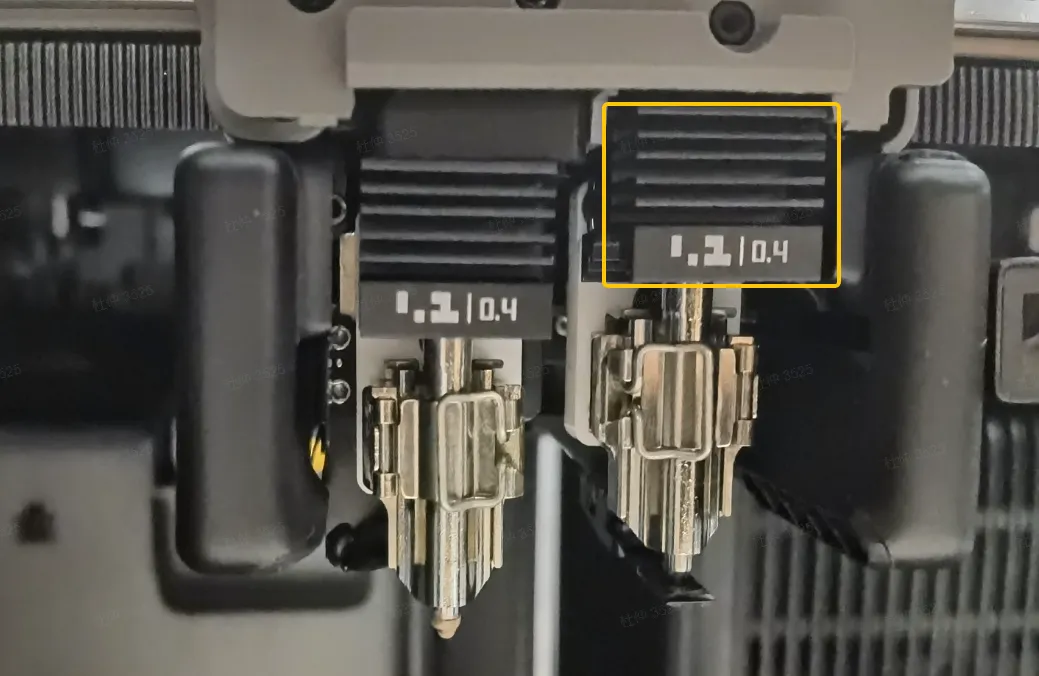

Den højre hotend-køleprofil (heatsink):

Fejlsøgning

Værktøj, udstyr og materialer

• H2.0 unbrakonøgle
• H1.5 unbrakonøgle
• Fladhovedet pincet
• Silikone

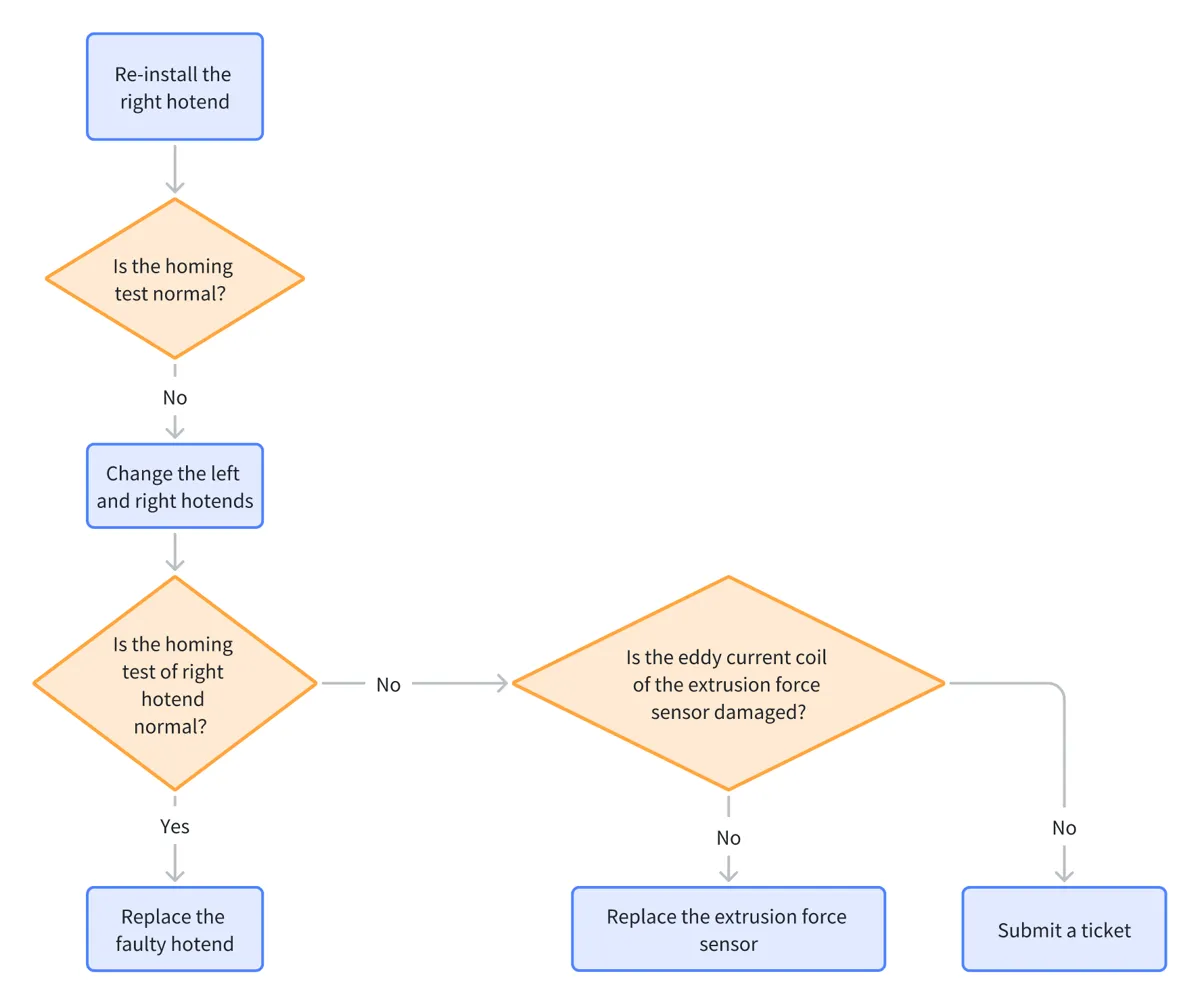

Proces for fejlisolering

Løsninger

Du kan ændre rækkefølgen af disse løsninger efter behov.

Trin 1. Genmontér det højre hotend

Kontrollér, at nozzlen sidder godt fast mod hotendets varmelegeme, og at låseclipsen er sikkert fastgjort, så hotendet ikke løsner sig.
Udfør Trin 5 for at lave homing-testen. Hvis testen mislykkes, skal du gå videre til Trin 2.

Trin 2. Byt om på det venstre og det højre hotend

Byt om på det venstre og det højre hotend, og udfør derefter centreringstesten for det højre hotend.
Hvis testen lykkes, tyder det på et problem med hotendet. Udskift hotendet. Hvis testen mislykkes, skal du gå videre til Trin 3.

Trin 3. Kontrollér eddy current-spolen i ekstruderens eddy current sensor for skade

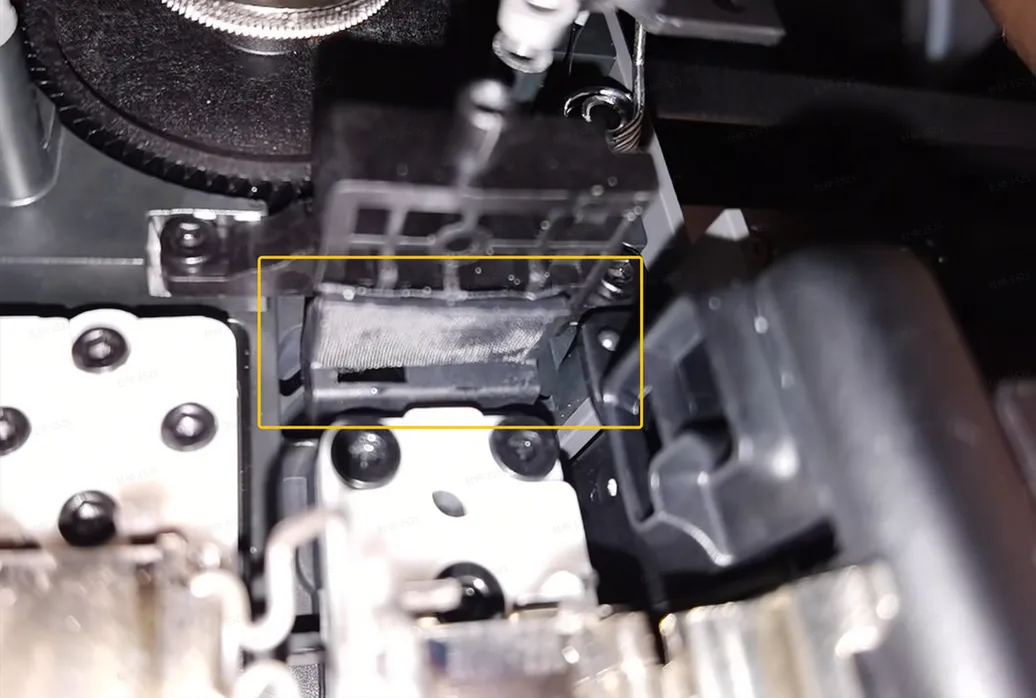

Fjern det højre hotend. Brug en telefon til at tage et billede af eddy current-spolens placering i ekstruderens eddy current sensor (som vist nedenfor). Kontrollér, om spolen er blotlagt eller beskadiget. Hvis spolen er beskadiget, skal du gå videre til Trin 4 for at udskifte den højre ekstruders eddy current sensor.

Trin 4. Udskift den højre ekstruders eddy current sensor

Se wiki-artiklen Sådan afmonterer og samler du H2D-toolhead Trin 1-13 for at gennemføre udskiftningen af den højre ekstruders eddy current sensor.

Trin 5. Homing-test

Tryk på skærmen for at starte homing-processen igen. Hvis HMS ikke gentages, er fejlsøgningen lykkedes.

Hvis ovenstående løsninger ikke løser problemet, opret en sag og upload printerens logfiler.
