HMS_0300-2500-0001-0001 Lav signalfrekvens registreret på højre ekstruders eddy current-sensor. Dysen er måske ikke monteret, eller dysens køleblok er for langt fra sensoren.

Problembeskrivelse

Når højre ekstruder udfører homing, levelling eller Z offset-kalibrering, udløses en fejl, hvis ekstruderens eddy current-sensor registrerer et signal med for lav frekvens. I så fald sænker heatbedet sig et kort stykke, hvorefter opgaven automatisk annulleres, og der vises en fejlmeddelelse.

Mulige årsager til problemet omfatter:

1. Hotend ikke monteret - hotendet er ikke monteret korrekt, hvilket forhindrer sensoren i at registrere et gyldigt signal.
2. Højre ekstruder og hotend ikke monteret korrekt - forkert montering af hotendet giver for stor afstand mellem hotendets køleblok og sensoren, hvilket påvirker signalregistreringen.
3. Kraftig deformation af hotendets køleblok - deformation af køleblokken kan give unormal registrering af sensorsignalet.

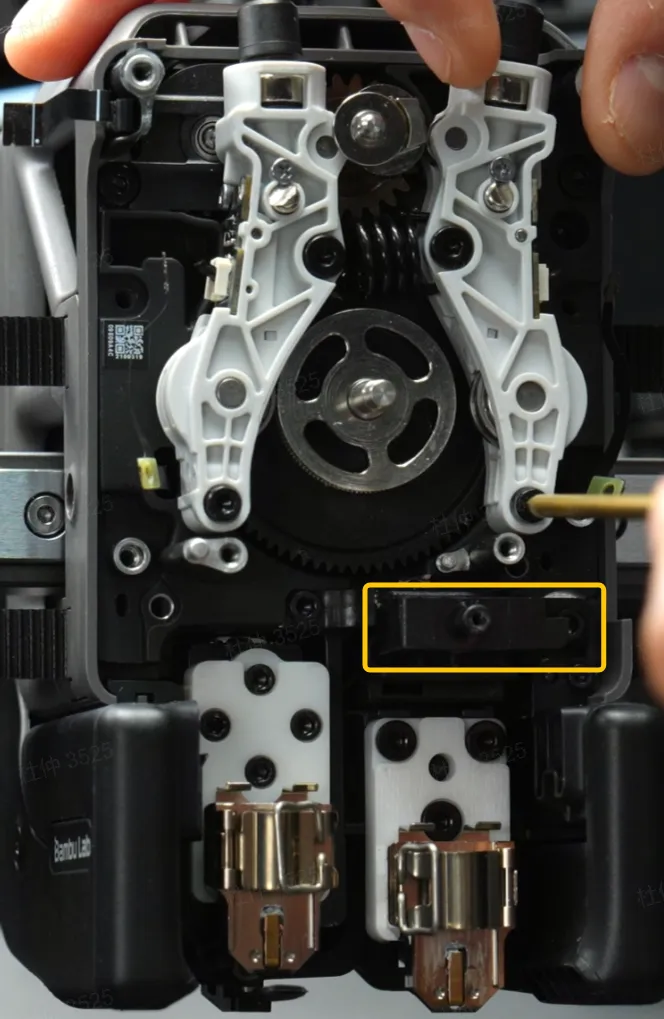

Ekstruderens eddy current-sensor på højre ekstruder

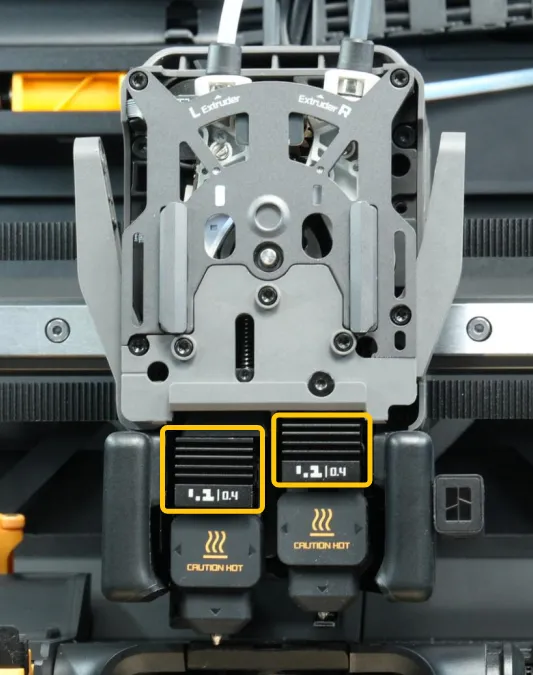

Dysens køleblok

Fejlfinding

Værktøj, udstyr og materialer

Ingen

Løsninger

Du kan tilpasse rækkefølgen af disse løsninger efter behov.

Trin 1. Kontrollér monteringen af det højre hotend

• Hvis hotendet ikke er monteret, så montér det igen.
• Hvis hotendet er monteret, skal du sikre følgende:
  • Hotend-dysen sidder tæt op mod hotend-varmeelementet.
  • Låseclipsen er sikkert fastgjort for at forhindre hotendet i at løsne sig.

Tips: Sådan monterer du hotendet korrekt

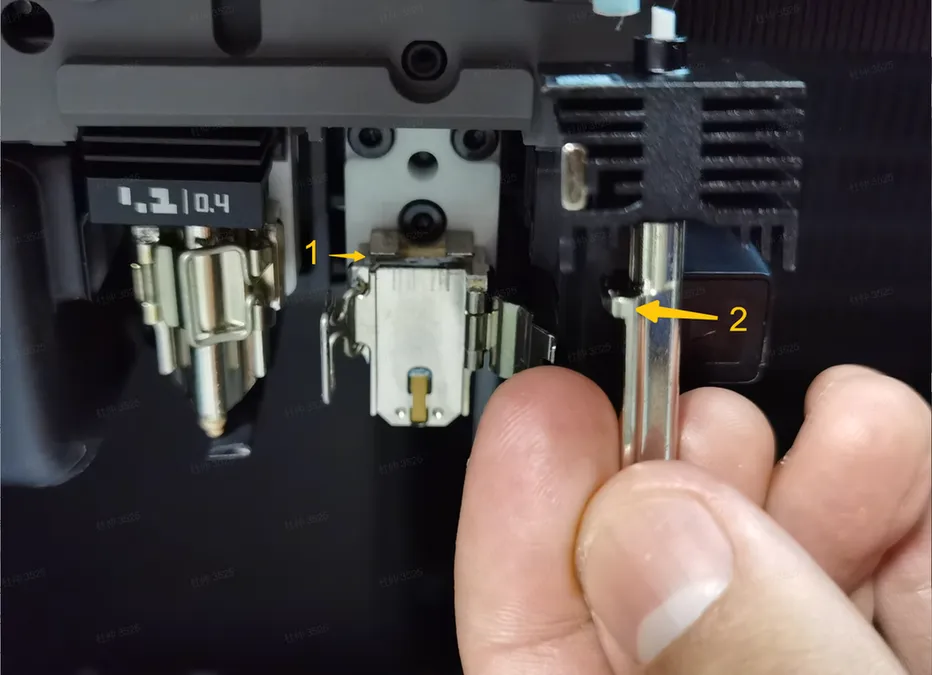

• Under monteringen skal du sikre, at fremspringet på hotendet sidder i rillen på hotend-varmeelementets base.
  1 - Rille på hotend-varmeelementets base
  2 - Fremspring på hotendet

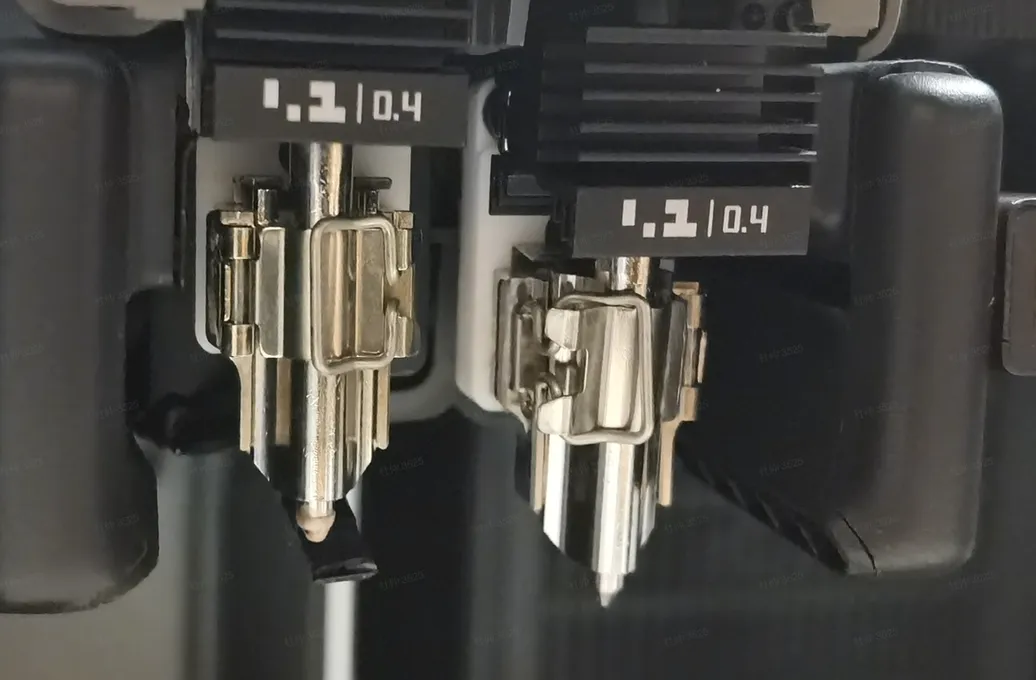

• Når det er placeret korrekt, mærkes en stærk fastholdelseskraft, og hotendet må ikke vakle.

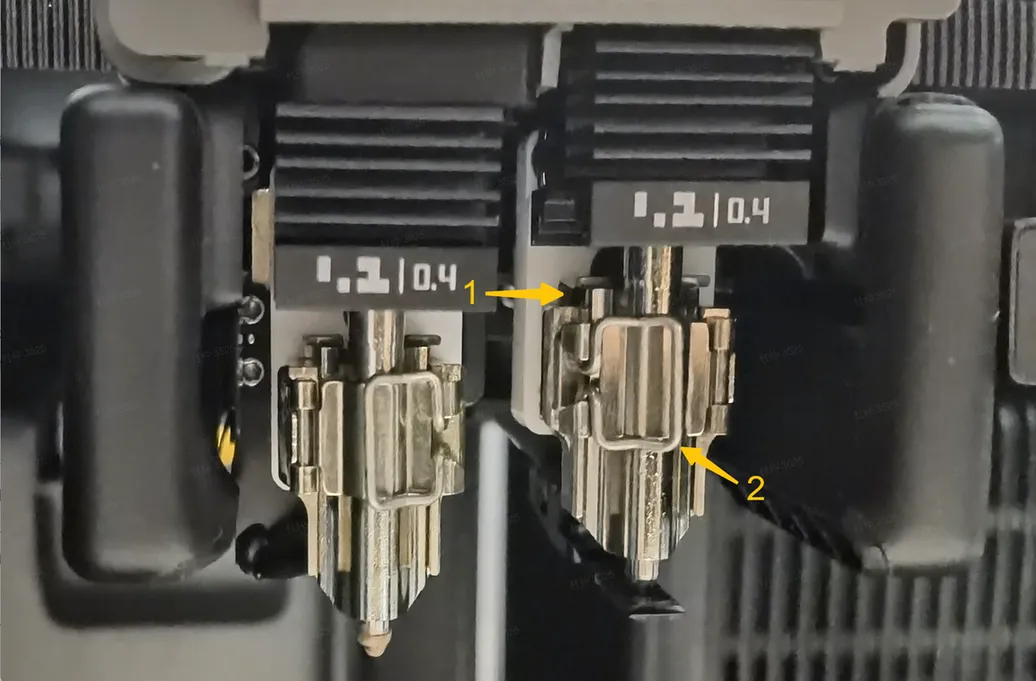

• Fastgør låseclipsen. Kontrollér, at clipsen er nogenlunde parallel med hotendets lodrette retning.
  1 - Rille på hotend-varmeelementets base
  2 - Clips parallel med hotendets lodrette retning

Trin 2. Kontrollér, om hotendets køleblok er deformeret

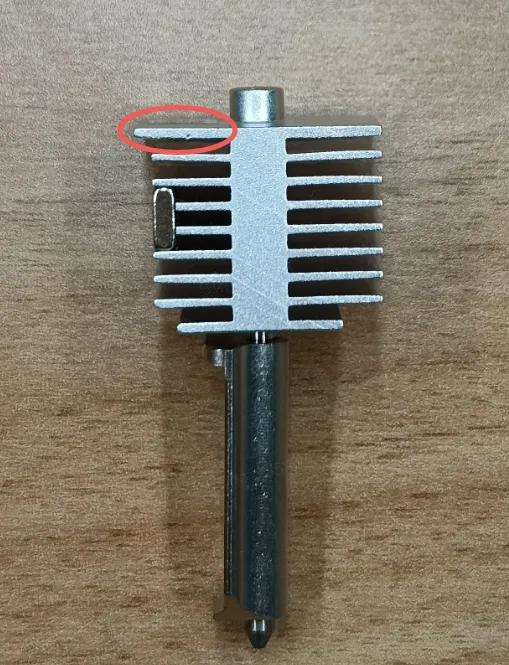

• Efter at have trykket på klipperen for at skære filamentet over, skal du fjerne hotendet og undersøge, om køleblokken er deformeret nedad (den skal normalt være vandret eller let opadbøjet).
• Hvis der ikke er nogen tydelig deformation, så montér dysen igen ifølge vejledningen, og klik på knappen “Homing” på skærmen for at se, om homing forløber normalt.
• Hvis der bruges et tredjeparts-hotend, kan det også forårsage dette problem.

Trin 3. Homing-test

Klik på skærmen for at starte homing-processen igen. Hvis HMS-fejlen ikke gentages, er fejlfindingen lykkedes.

Hvis ovenstående løsninger ikke løser problemet, indsend en supportsag og upload printerens logfiler.
