HMS_0300-2500-0001-0004 Ekstruderens hvirvelstrømssensor-signal er unormalt - sensoren kan være defekt, eller MC-TH-kommunikationen kan være unormal.

Beskrivelse af problemet

Under homing, nivellering eller Z-offset-kalibrering vil heatbed, hvis ekstruderens hvirvelstrømssensor-signal ikke kan registreres, sænke sig kortvarigt, holde pause og derefter fortsætte med at sænke sig og melde en fejl.

Mulige årsager til problemet omfatter:

• Defekt ekstruderens hvirvelstrømssensor
• Kommunikationsfejl mellem MC board og TH board
• Løst eller dårligt kontaktende stik til ekstruderens hvirvelstrømssensor

Fejlfinding

Værktøjer, udstyr og materialer

• H2.0 unbrakonøgle
• H1.5 unbrakonøgle
• Pincet med flad spids

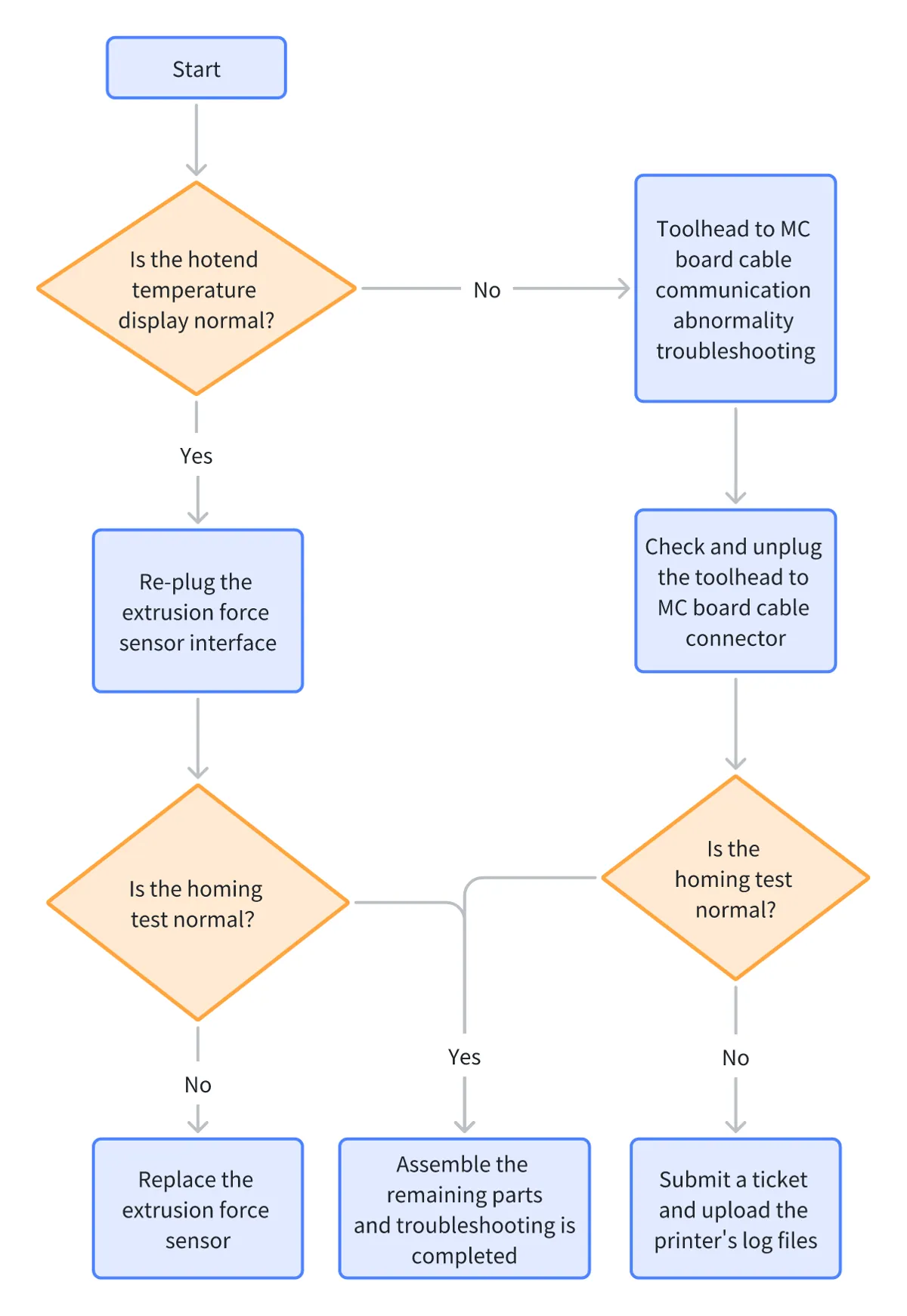

Fejlisoleringsproces

Undersøg venstre og højre ekstruderens hvirvelstrømssensor for fejl ud fra fejlmeddelelsen.

Løsninger

Brugere kan ændre rækkefølgen af disse løsninger efter behov.

Trin 1. Kontrollér visningen af hotend-temperaturen

Hvis de faktiske temperaturer for både venstre og højre hotend vises som 0, indikerer det en kommunikationsfejl mellem MC board og TH board. Gå videre til Trin 2.
Hvis hotend-temperaturen vises normalt, er kommunikationen mellem MC board og TH board normal, og problemet ligger i selve ekstruderens hvirvelstrømssensor eller dens signalledning. Gå videre til Trin 3.

Trin 2. Fejlfinding af unormal MC-TH-kommunikation

• Se Afmontering af H2D-toolhead (trin 1-6) for at blotlægge TH board. Kontrollér, om MC-TH-stikket på TH board sidder korrekt, og sæt det i igen om nødvendigt.
• Se Udskiftning af H2D bagpanel for at afmontere printerens bagpanel. Kontrollér, at MC-TH-stikket på MC board er korrekt monteret, og sæt det i igen om nødvendigt.
• Når du har genmonteret toolheadens elektronik, skal du gå tilbage til Trin 1 for at se, om hotend-temperaturen vises normalt. Hvis ikke, skal du oprette en sag for at kontakte kundeservice.

Trin 3. Kontrol af tilslutning til ekstruderens hvirvelstrømssensor

Se Sådan afmonteres og samles H2D-toolhead (trin 1-6) for at blotlægge TH board. Kontrollér, at tilslutningerne til ekstruderens hvirvelstrømssensor (ben nr. 6 og nr. 8 som vist nedenfor) sidder korrekt, og sæt dem i igen om nødvendigt.

Udfør Trin 5 for homing-test efter genmontering. Hvis testen stadig mislykkes, skal du gå videre til Trin 4 for at udskifte sensoren.

Trin 4. Udskiftning af ekstruderens hvirvelstrømssensor

Følg vejledningen i Udskiftning af H2D dyse-hvirvelstrømssensor.

Trin 5. Homing-test

Klik på skærmen for at starte homing-processen igen. Hvis HMS ikke gentages, er fejlfindingen lykkedes.

Hvis ovenstående løsninger ikke løser problemet, opret en sag og upload printerens logfiler.

Tilsvarende koder

Følgende HMS-koder repræsenterer samme type problem.
