HMS_0300-2500-0001-0005 Z-aksens motorrotation er blokeret; kontrollér, om der sidder fremmedlegemer fast i Z-slæden eller Z-tandremskiven.

Beskrivelse af problemet

Z-motoren driver værktøjshovedet lodret op og ned via tandremskive, rem og spindel. Når systemet registrerer for stor belastning på Z-motoren, udløser det en alarm og stopper straks printopgaven.

Almindelige fejlsymptomer omfatter:

• Under homing eller nivellering kan motoren ikke få varmebordet i kontakt med dysen på værktøjshovedet.

• Under homing eller nivellering presser motoren løbende varmebordet op mod dysen, hvilket giver for stor belastning på Z-motoren.

• Under printprocessen møder varmebordet modstand, når det bevæger sig langs Z-aksen.

Mulige årsager omfatter:

• Fremmedlegemer på Z-slæderne.

• Z-motorens tandrem er blokeret af fremmedlegemer i bunden af printeren.

Fejlfinding

Værktøj

Pincet (fladhovedet), H2.0 unbrakonøgle

Fejlisoleringsproces

Hvis udstyret nulstilles i midten af varmebordet eller er ved at nivellere varmebordet, har udstyret en fejl. Følg trin 1-3 for at håndtere det.
Hvis enheden giver en fejl under rengøring af dysestålpladen, følg trin 4.

Brugere kan justere rækkefølgen af disse løsninger efter behov.

Trin 1. Inspektion og rengøring af fremmedlegemer

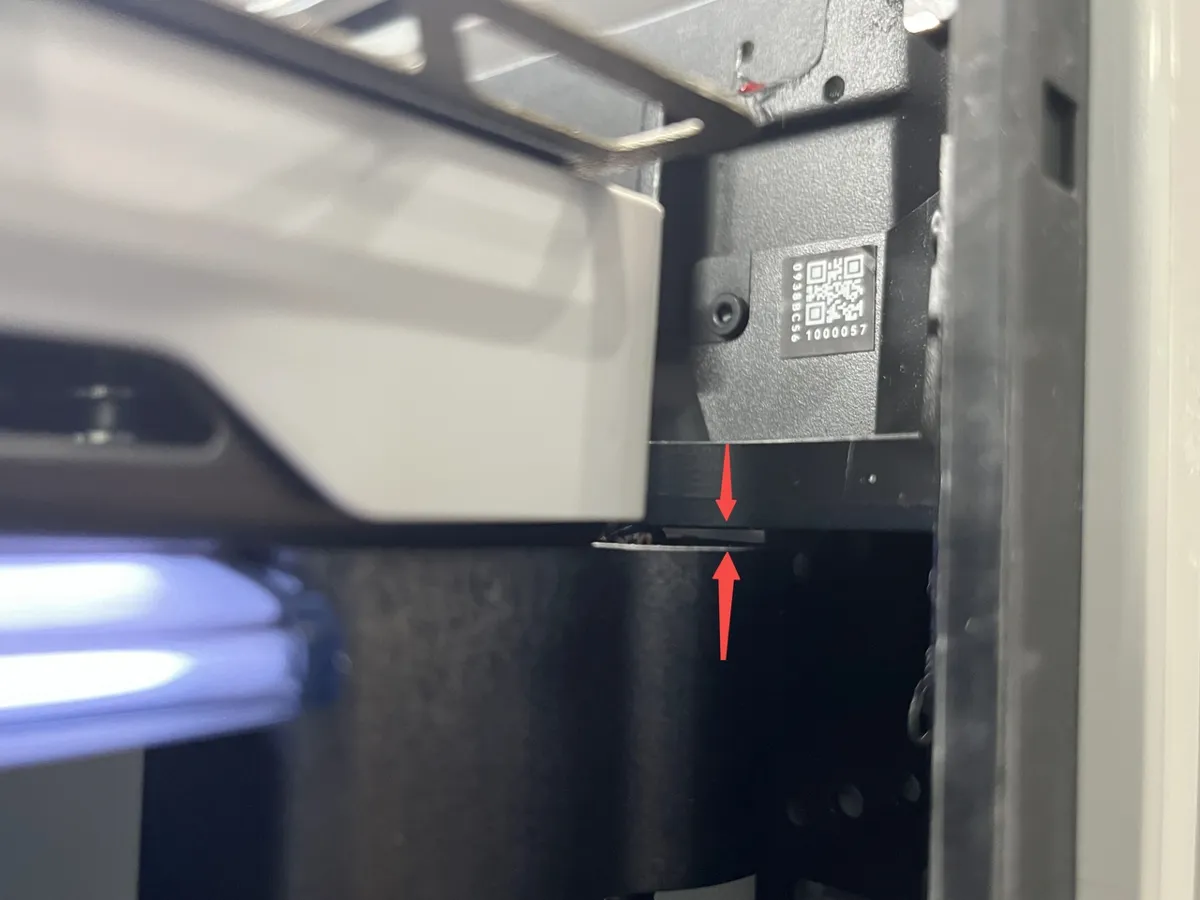

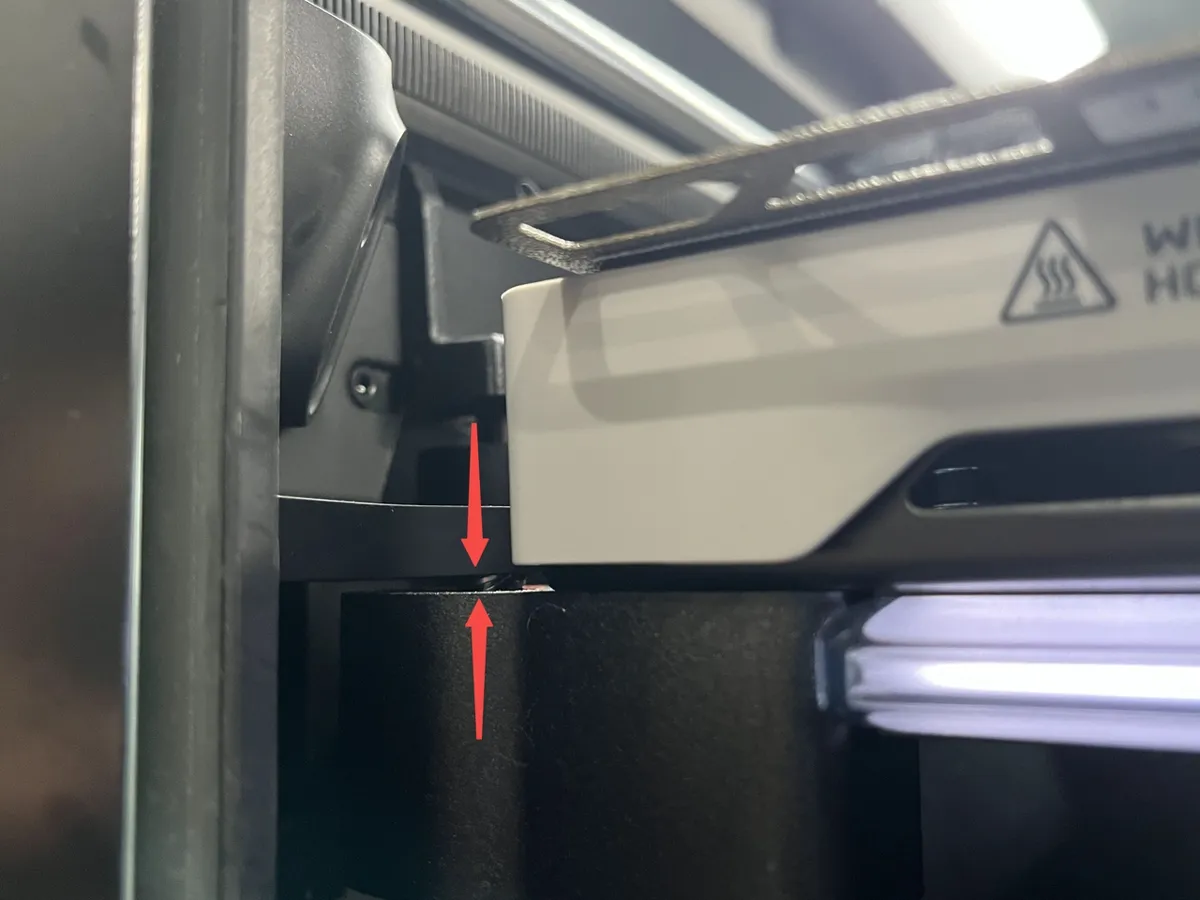

Når udstyret nulstilles og nivelleres, vil der være et vist mellemrum mellem Z-slæden og toppen af spindlen, og når der er filament eller andre fremmedlegemer på slædens overflade, hindrer det varmebordets opadgående bevægelse og får derved Z-motoren til at rotere.

• Rengør fremmedlegemer på Z-slæderne

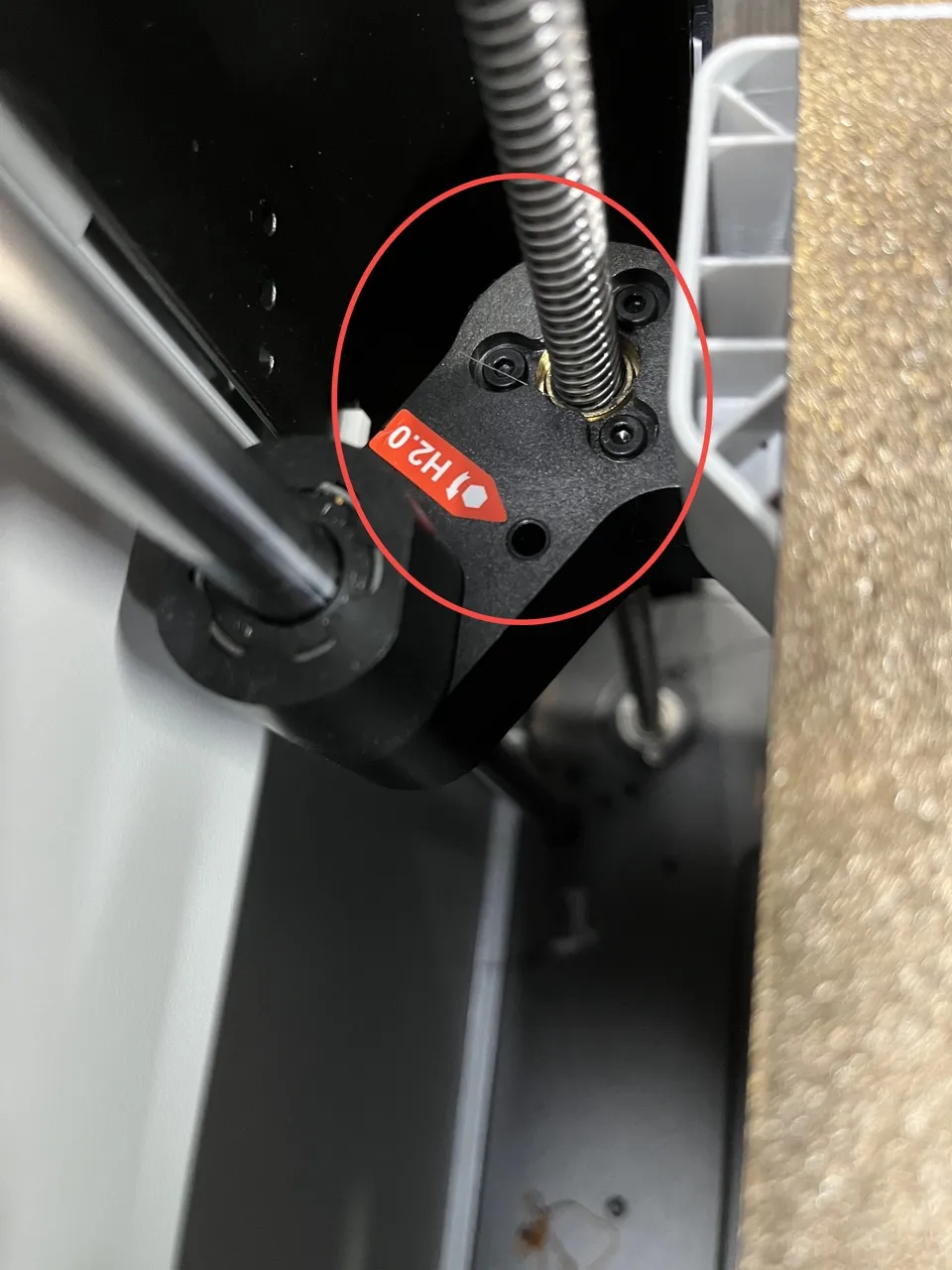

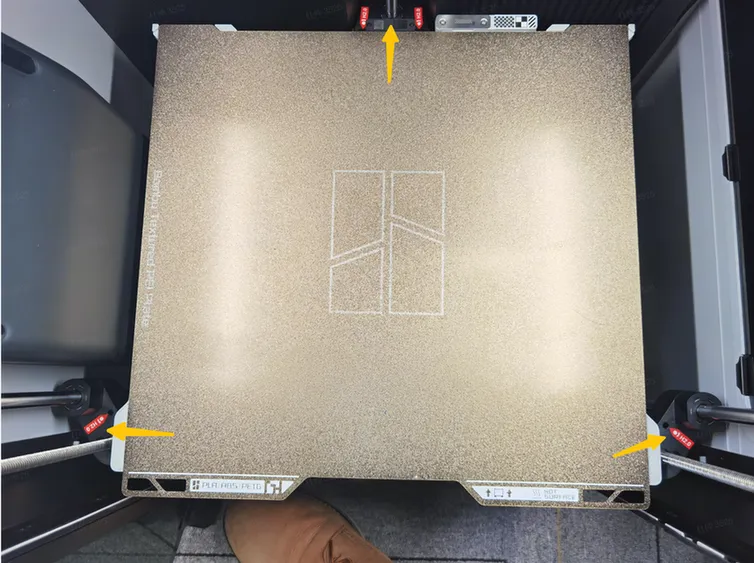

  Kontrollér slædens overflade for snavs:


Kontrollér, om skruen på kontaktfladen stikker for højt op; er skruen for høj, skal skruen spændes.

• Rengør fremmedlegemer under varmebordet

Hvis der findes fremmedlegemer, rengør dem og udfør en homing-test.

• Rengør fremmedlegemer på Z-tandremskiven

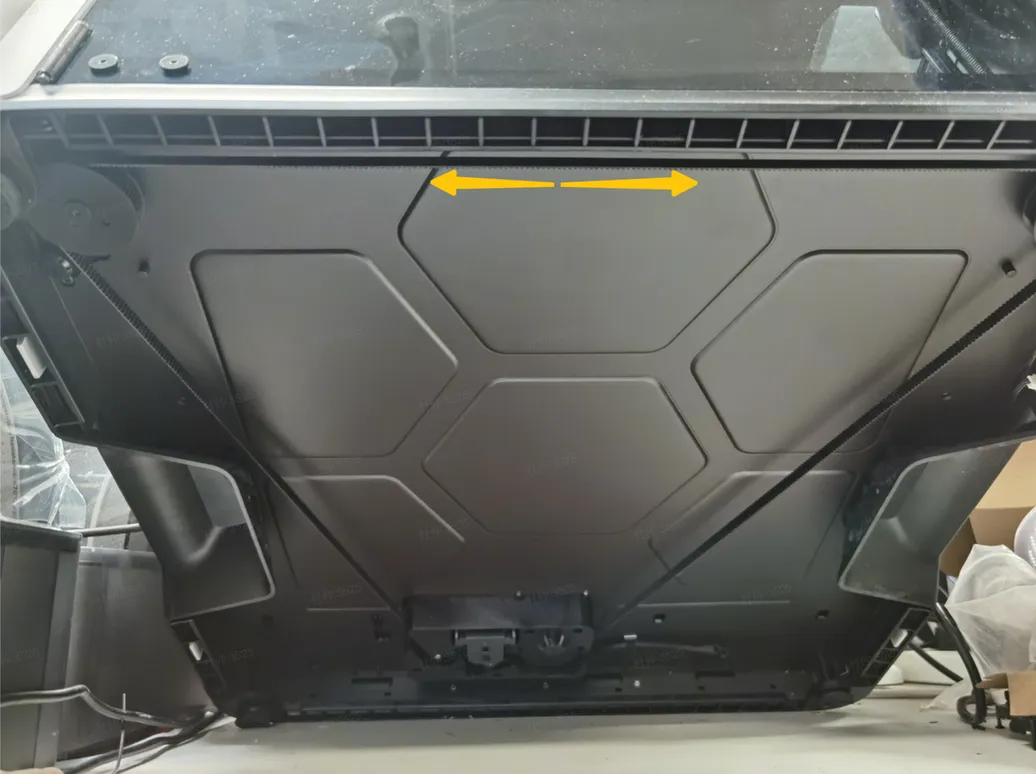

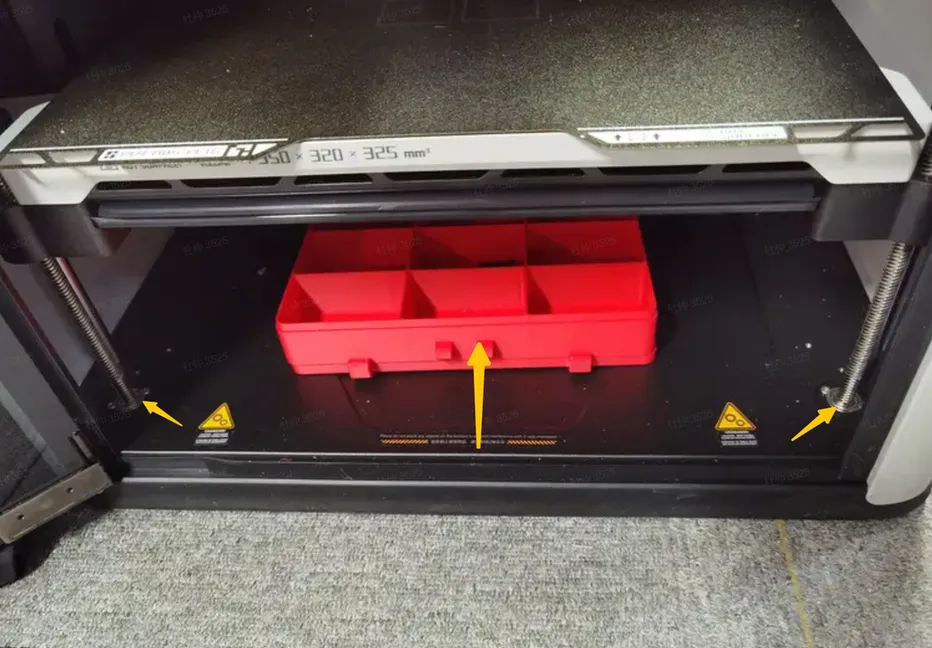

Vip forsigtigt printeren for at kontrollere, om der sidder fremmedlegemer fast i Z-tandremskiven i bunden. Træk manuelt i remmen for at se, om Z-aksens bevægelse er blokeret. Kontrollér også arbejdsfladen for fremmedlegemer. Findes der fremmedlegemer eller blokeringer, fjern dem forsigtigt.

Trin 2. Homing-test

Hvis testen forløber normalt uden alarmer, er fejlfindingen lykkedes.

Hvis fejlen fortsætter, fortsæt til trin 3.

Trin 3. Justér Z-aksens topdæksel

Hvis du har bekræftet, at der ikke er fremmedlegemer på slæden, og skruehøjden er normal, se fremgangsmåden for Udskift live view-kamera på H2-serien

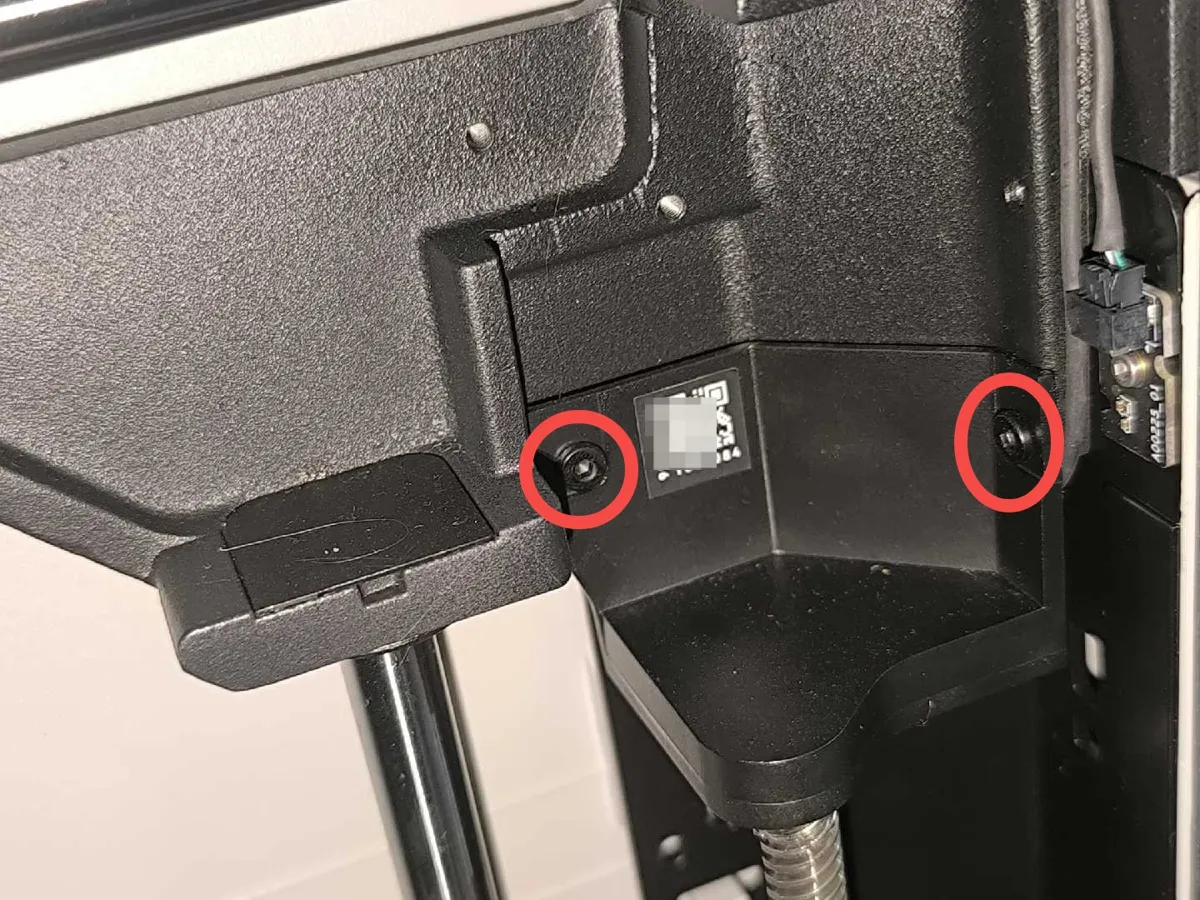

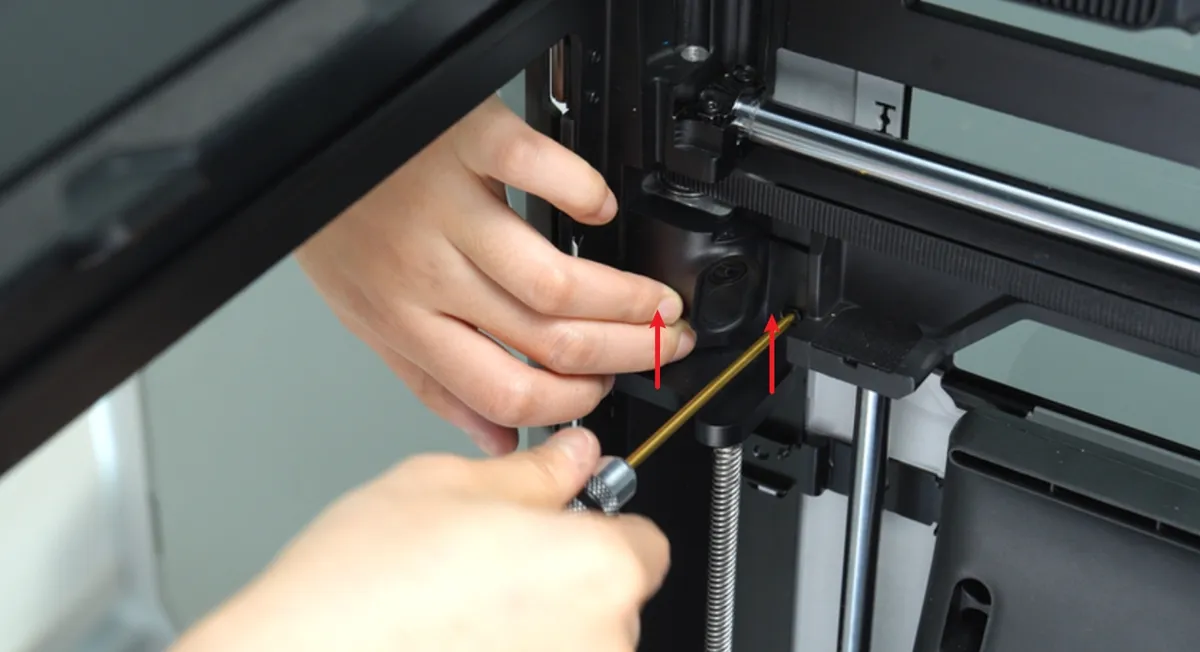

Skru fastgørelsesskruerne på venstre og højre spindeltopdæksel af, skub spindeltopdækslet opad, indtil det ikke kan skubbes længere, og spænd derefter skruerne igen.

Dette trin kræver kun, at spindeltopdækslet i venstre og højre side afmonteres og monteres for at hæve dets højde i Z-retningen. Det venstre spindeltopdæksel har også funktion som fastgørelse af kameramodulets beslag, og af- og påmonteringsmetoden i højre side er den samme som i venstre.

Trin 4. Justér dysepladen

Hvis dysen renses ved dysepladen, skal du tilføje justeringen i trin 4.

Justér først varmebordet til den midterste og øverste højde på Z-aksen for det efterfølgende arbejde.

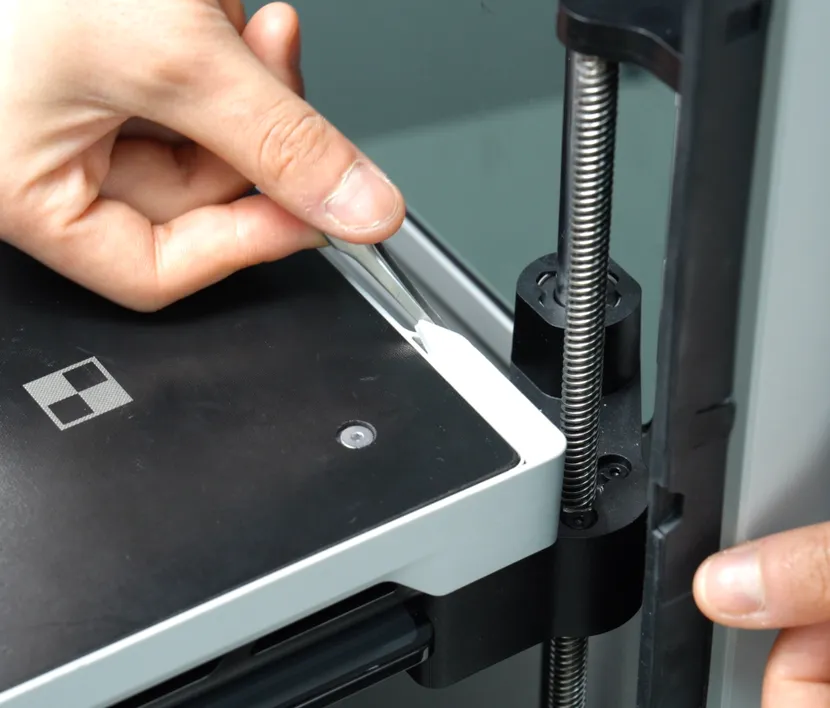

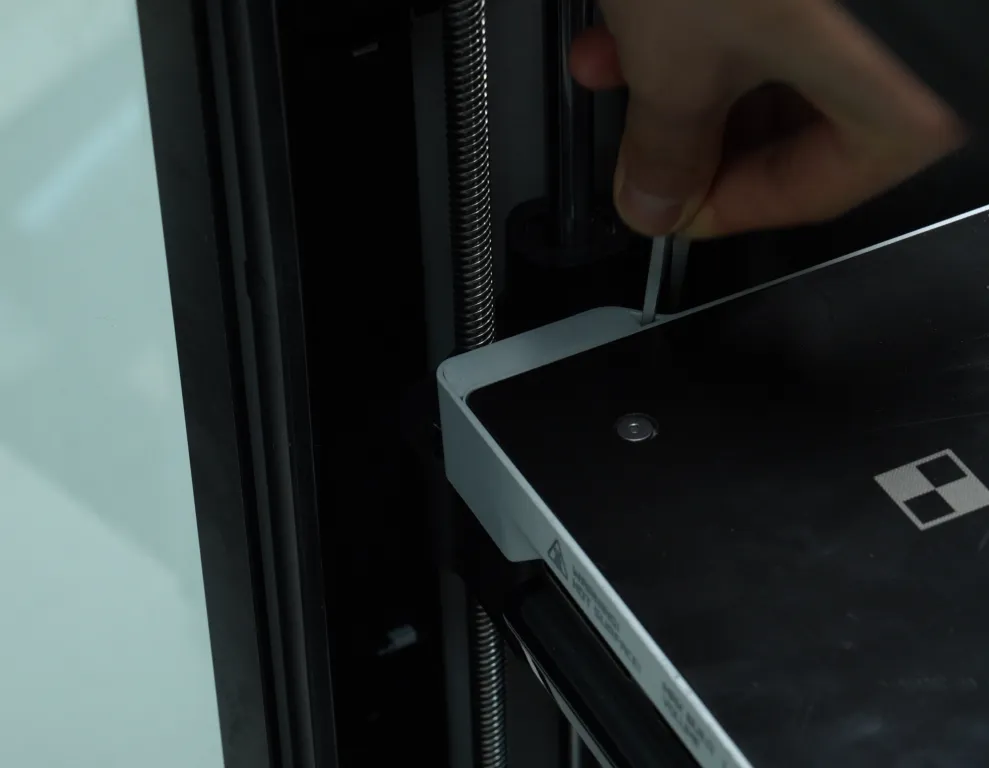

Brug en pincet eller en H2.0 unbrakonøgle til at vippe silikoneproppene på venstre og højre side af varmebordet op,

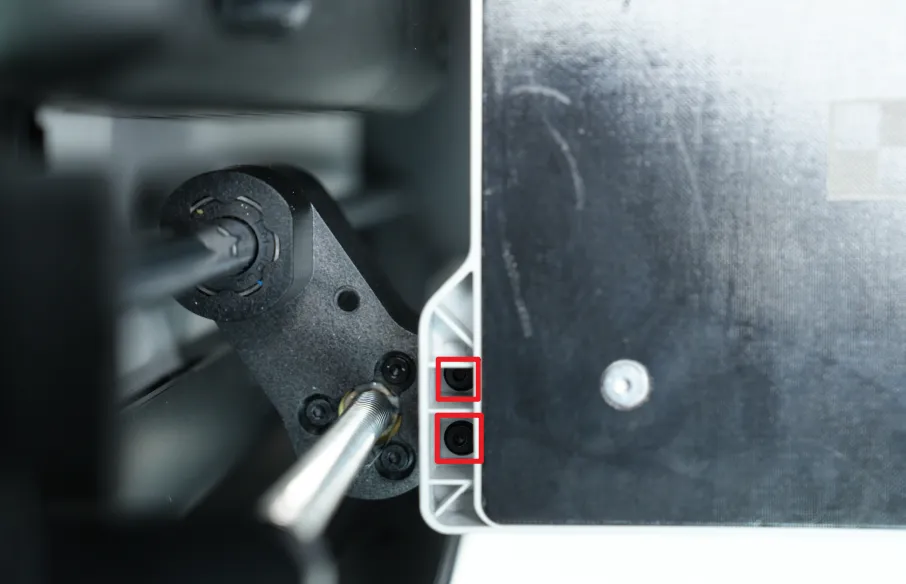

Brug derefter H2.0 unbrakonøglen til at skrue de 4 skruer indeni på begge sider og de 2 skruer bag varmebordet af, i alt 6 skruer (M3*8).

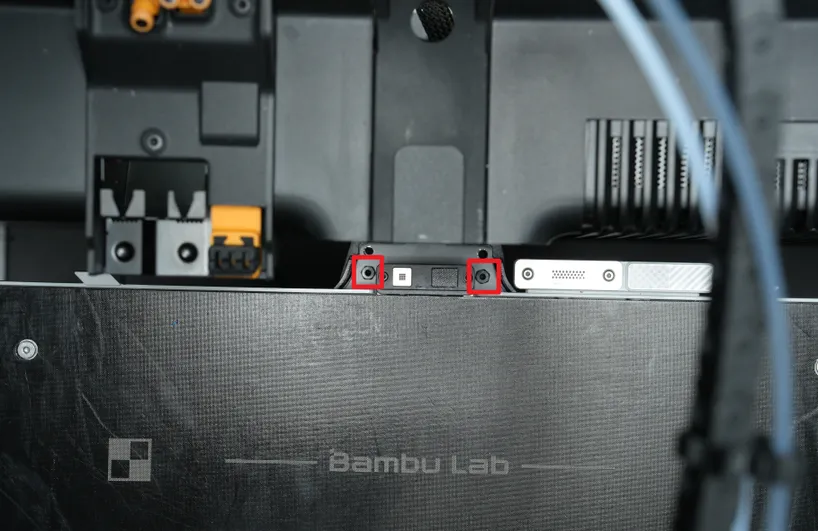

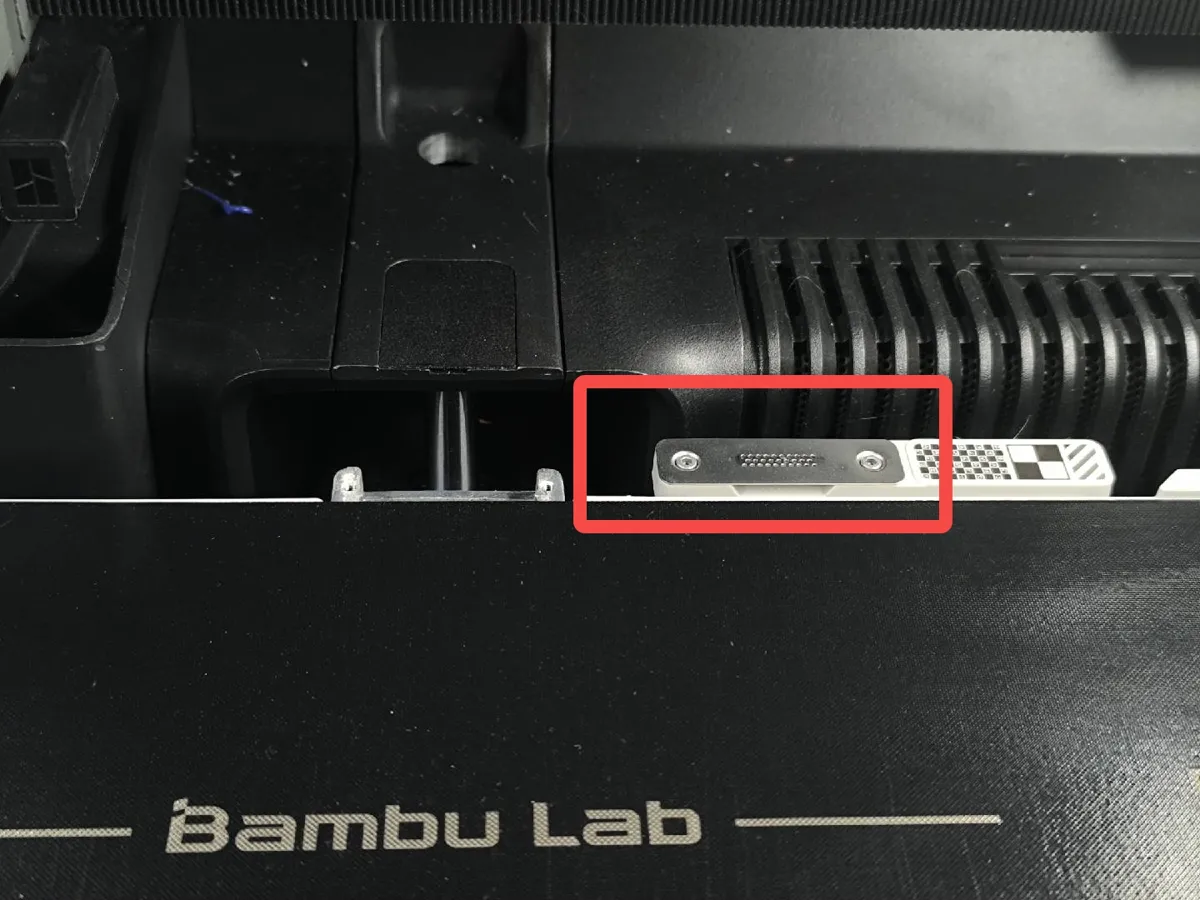

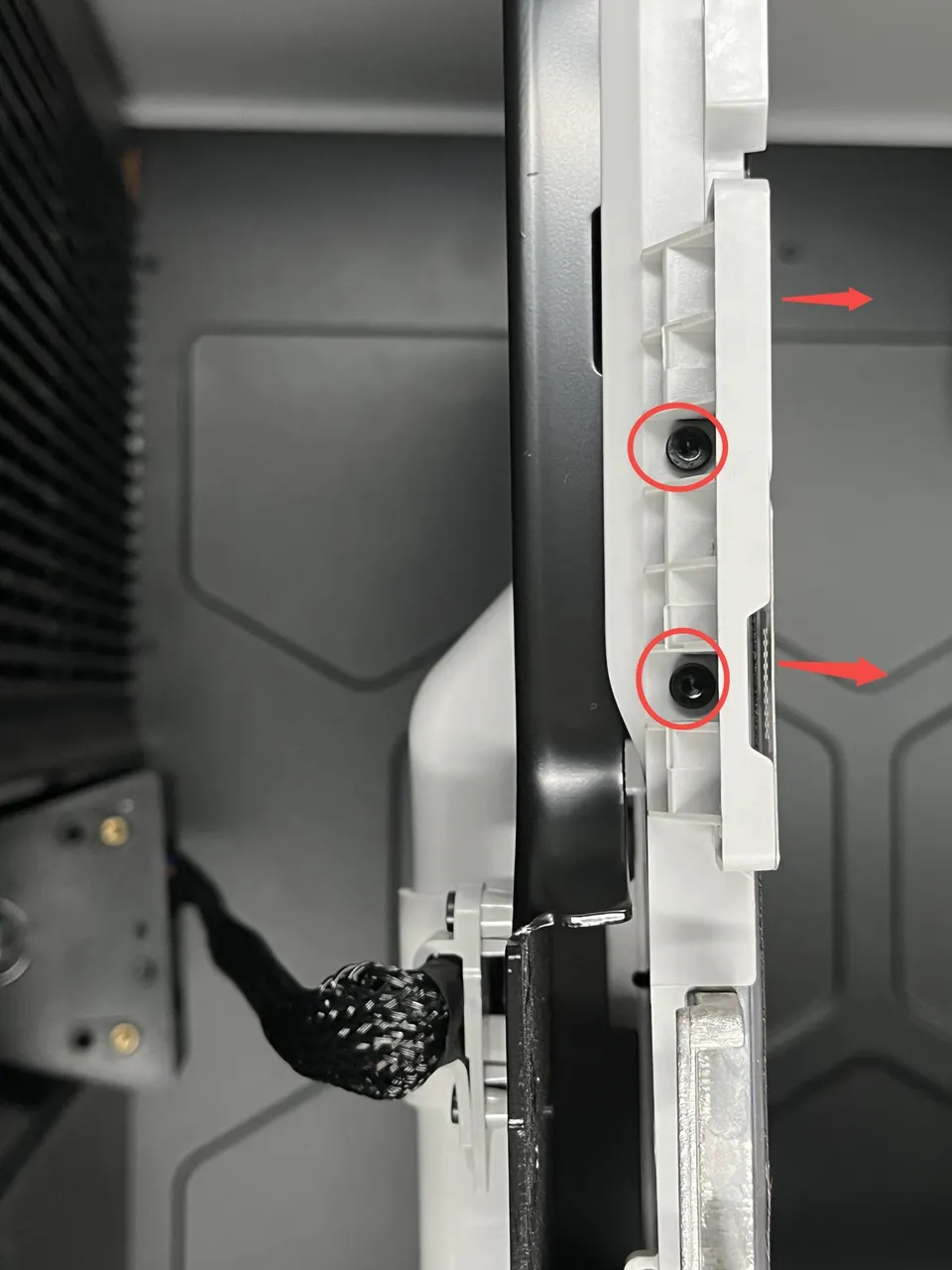

Når det er gjort, vend varmebordet, så det vender bagud. Efter du har løsnet de to skruer på figuren, skub dyseaftørringsstålpladens beslag mod magnetfinéren, skub det, indtil det ikke kan flyttes mere, og spænd skruerne igen, mens du holder godt fast i beslaget.

Genmontér varmebordet, når du er færdig, og udfør recentreringstesten i trin 2. Hvis fejlfindingen ikke løser dit problem, indsend en teknisk sag med printerens logfiler.
