HMS_0300-2500-0001-0003 Kan ikke læse data fra extruderens eddy current-sensor - muligvis afbrudt kommunikation eller defekt sensor.

Beskrivelse af problemet

Over hvert hotend på venstre og højre side af toolheadet sidder en eddy current-sensor til extruderen, som registrerer den kraft, hotendet extruderer med. Extruderens eddy current-sensor er desuden afgørende for funktioner som homing, nivellering, kalibrering af dysens Z-offset og dynamisk flowkalibrering. Når MC board ikke modtager signaler fra extruderens eddy current-sensor, udløses denne advarsel.

Mulige årsager til, at HMS aktiveres:

• Skade på extruderens eddy current-sensor (herunder eddy current-spolen og signalkablet).
• Signalkablet fra extruderens eddy current-sensor er koblet fra TH board.
• Kommunikationsfejl i chipsene på TH board.
• Kommunikationsfejl mellem TH board og MC board.

Fejlfinding

Værktøj, udstyr og materialer

• H2.0 unbrakonøgle
• H1.5 unbrakonøgle
• Fladhovedet pincet

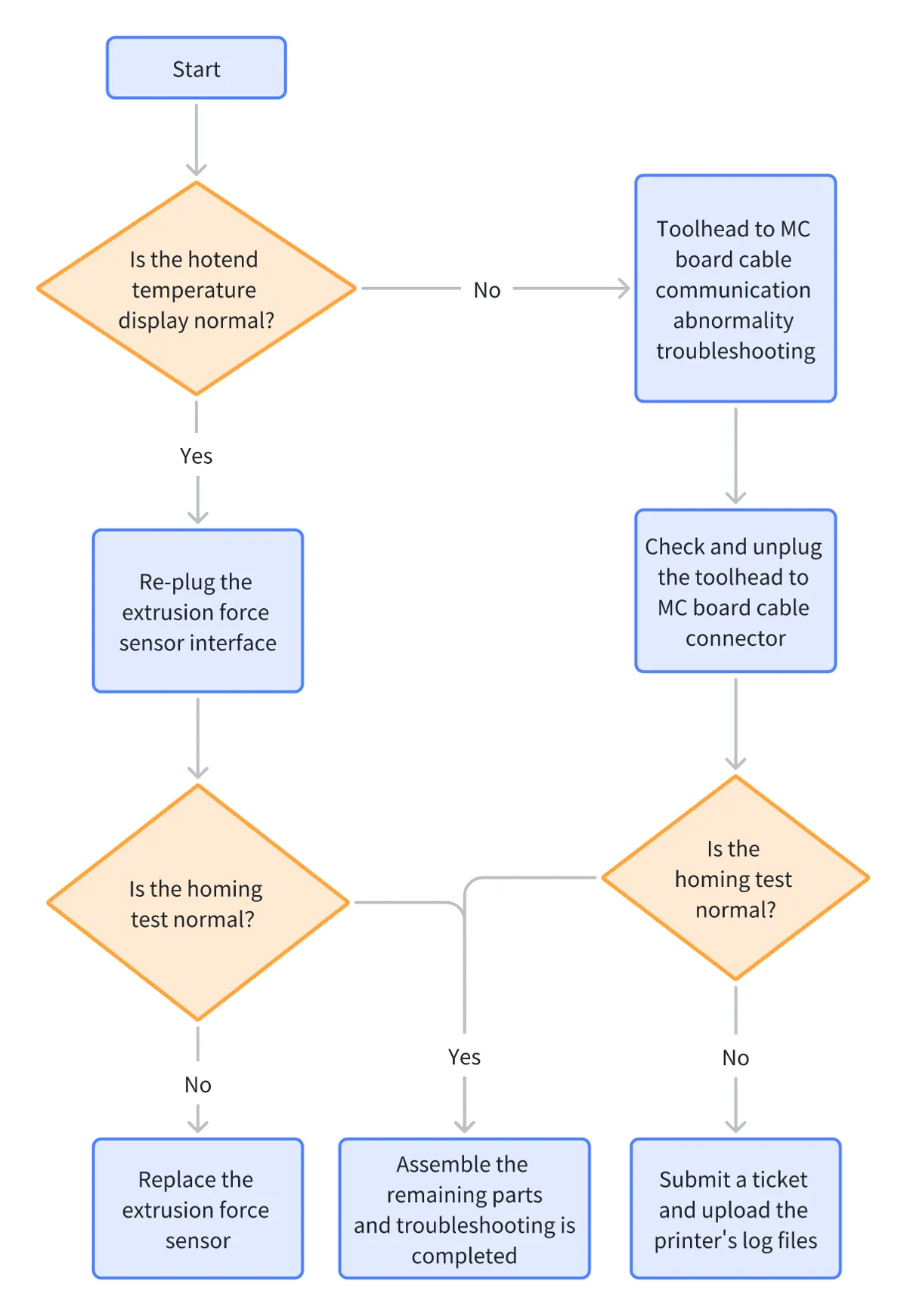

Fremgangsmåde til fejlisolering

Undersøg fejlen på extruderens venstre og højre eddy current-sensor ud fra fejlmeddelelsen.

Løsninger

Du kan tilpasse rækkefølgen af disse løsninger efter behov.

Trin 1. Genstart printeren

Udfør Trin 6 (homing-test) efter genstart. Hvis der ikke opstår en advarsel, kan det have været en kommunikationsfejl mellem kernene på TH board, som er løst ved genstart.
Hvis advarslen stadig opstår, går du videre til Trin 2.

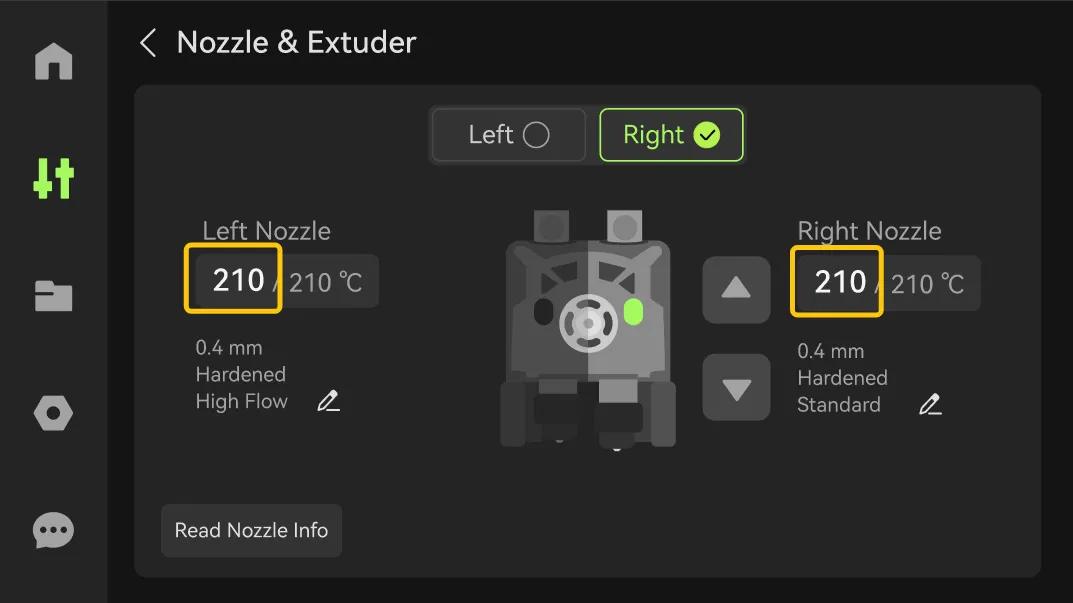

Trin 2. Kontrollér visningen af hotend-temperaturen

Hvis de faktiske temperaturer for både venstre og højre hotend vises som 0, er der en kommunikationsfejl mellem MC board og TH board. Gå videre til Trin 3.
Hvis hotend-temperaturen vises normalt, er kommunikationen mellem MC board og TH board i orden, og problemet ligger hos extruderens eddy current-sensor selv eller dens signalkabel. Gå videre til Trin 4.

Trin 3. Fejlfinding af kommunikationsfejl mellem MC og TH

• Se Afmontering af H2D-toolheadet trin 1-6 for at blotlægge TH board. Kontrollér, om MC-TH-stikket på TH board sidder korrekt, og sæt det i igen om nødvendigt.
• Se Udskift H2D-bagpanel for at afmontere printerens bagpanel. Kontrollér, om MC-TH-stikket på MC board sidder korrekt, og sæt det i igen om nødvendigt.
• Når du har genmonteret de elektroniske komponenter i toolheadet, går du tilbage til Trin 2 for at se, om hotend-temperaturen vises normalt. Hvis ikke, skal du oprette en sag og kontakte kundeservice.

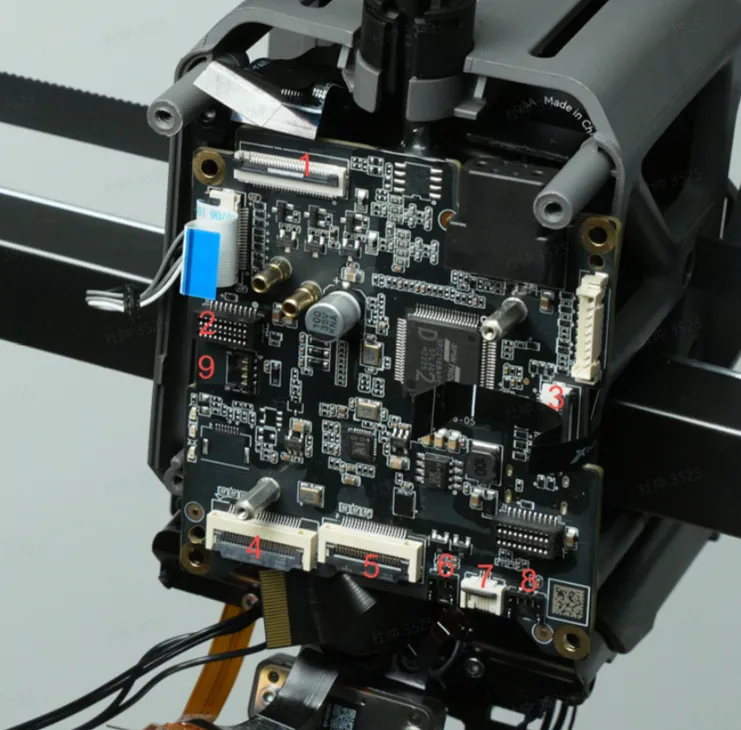

Trin 4. Kontrollér forbindelsen til extruderens eddy current-sensor

Se Sådan af- og påmonterer du H2D-toolheadet trin 1-6 for at blotlægge TH board. Kontrollér, om forbindelsen til extruderens eddy current-sensor sidder korrekt, og sæt den i igen om nødvendigt.

Udfør Trin 6 (homing-test) efter samling. Hvis testen stadig fejler, går du videre til Trin 5 for at udskifte sensoren.

Trin 5. Udskiftning af extruderens eddy current-sensor

Se Wiki Afmontering af H2D-toolheadet trin 1-13 for at udskifte den venstre eller højre eddy current-sensor.

Trin 6. Homing-test

Tryk på skærmen for at starte homing-processen igen. Hvis HMS-meddelelsen ikke gentager sig, er fejlfindingen lykkedes.

Hvis løsningerne ovenfor ikke løser problemet, skal du oprette en sag og uploade printerens logfiler.

Tilsvarende koder

Følgende HMS-koder repræsenterer den samme type problem.
