HMS_0300-1800-0001-0004 Unormalt hvirvelstrømssignal fra ekstruderen - sensoren kan være defekt, eller MC-TH-kommunikationen kan være unormal.

Beskrivelse af problemet

Under homing, nivellering eller Z-offset-kalibrering vil heatbed, hvis ekstruderens hvirvelstrømssensor-signal ikke registreres, holde en kort pause efter at være sænket og derefter fortsætte med at sænke sig og vise en fejl.

Mulige årsager omfatter:

• Ekstruderens hvirvelstrømssensor er defekt.
• Kommunikationen mellem MC board og TH board er unormal.
• Ekstruderens hvirvelstrømssensor-stik er løst eller har dårlig kontakt.

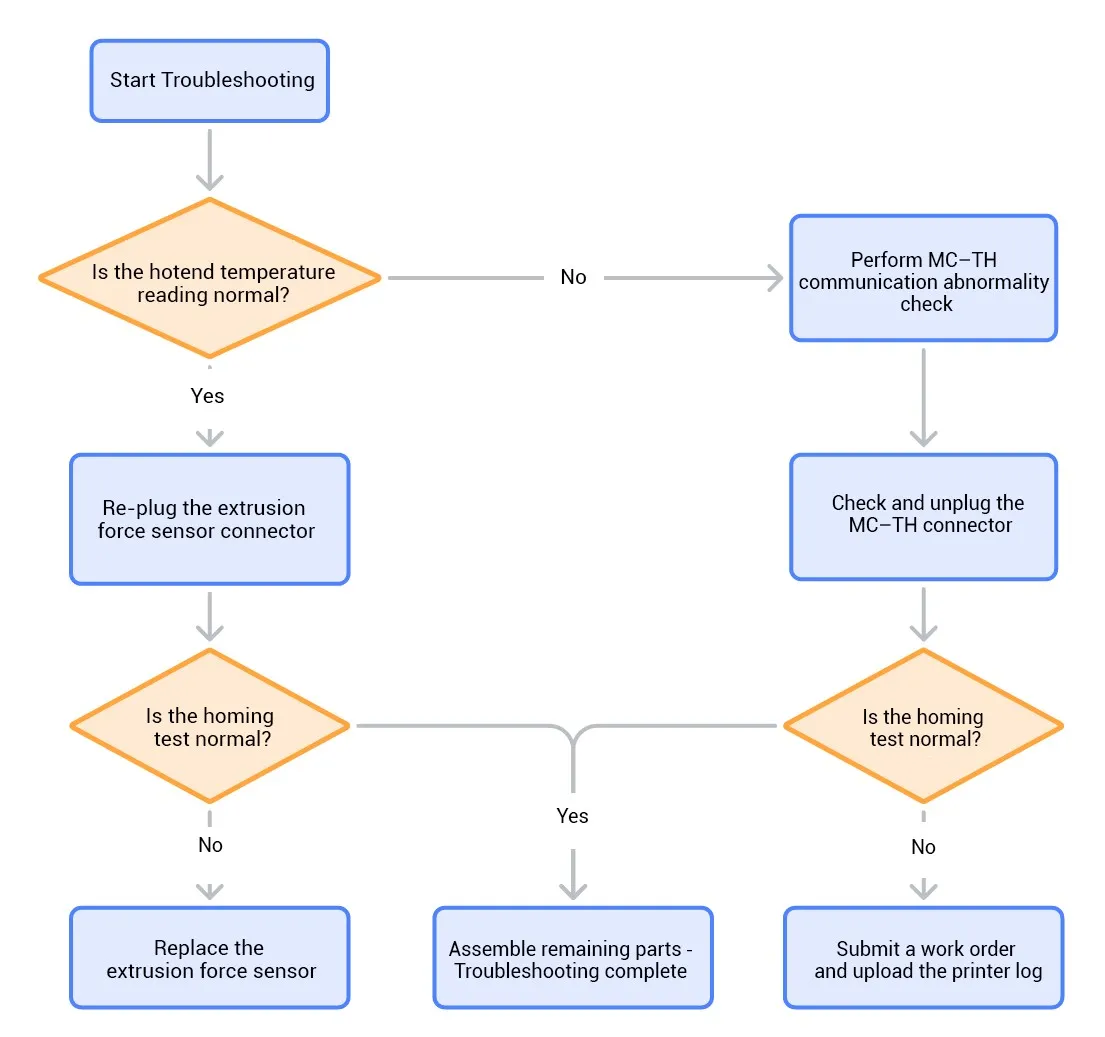

Flowchart til fejlfinding

Følg flowchartet nedenfor for at finde årsagen til problemet med ekstruderens hvirvelstrømssensor.

Nødvendige værktøjer og materialer

1. H2.0 unbrakonøgle
2. H1.5 unbrakonøgle
3. Pincet (flad spids)

Sikkerhedsadvarsel

VIGTIGT!
Sluk altid printeren, og afbryd strømmen, før du udfører vedligeholdelsesarbejde. Hvis du ikke gør det, er der risiko for elektrisk stød, kortslutning og skade på printeren eller omgivelserne.
Når en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerende handsker og være særligt omhyggelig med ikke at klemme, beskadige eller lægge tryk på blottede ledninger, stik eller kredsløbskort. Dysen kan være meget varm - rør den aldrig med bar hud.
Hvis du har spørgsmål eller bekymringer i forhold til ovenstående eller trinnene i denne guide, kan du oprette en ny sag på vores supportside for at få hjælp.

Trin til fejlfinding

Trin 1: Kontrollér visningen af hotend-temperaturen

• Hvis hotendens faktiske temperatur vises som 0, indikerer det en kommunikationsfejl mellem MC board og TH board. Gå videre til Trin 2.
• Hvis hotend-temperaturen vises normalt, er kommunikationen mellem MC board og TH board normal; problemet kan ligge i selve ekstruderens hvirvelstrømssensor eller dens signalkabel. Spring til Trin 3.

Trin 2. Fejlfind unormal MC-TH-kommunikation

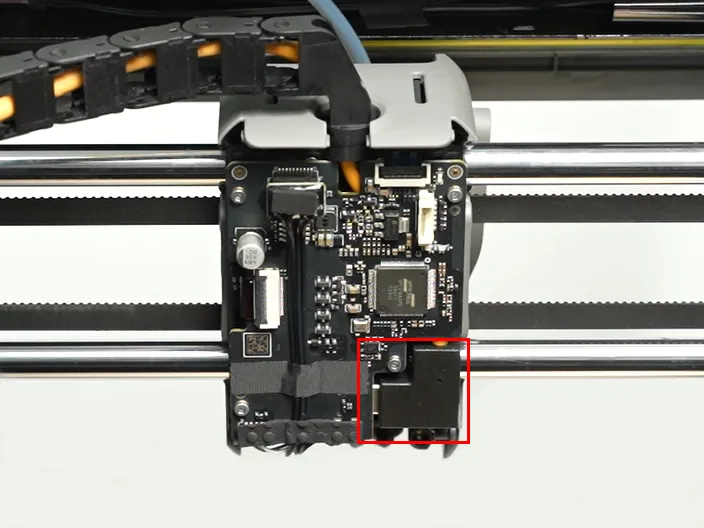

1. Se vejledningen i Udskiftning af P2S toolhead-hus for at fjerne toolhead-huset og blotlægge TH board. Kontrollér, om MC-TH-kablet på TH board er korrekt tilsluttet, og sæt det på plads igen om nødvendigt.

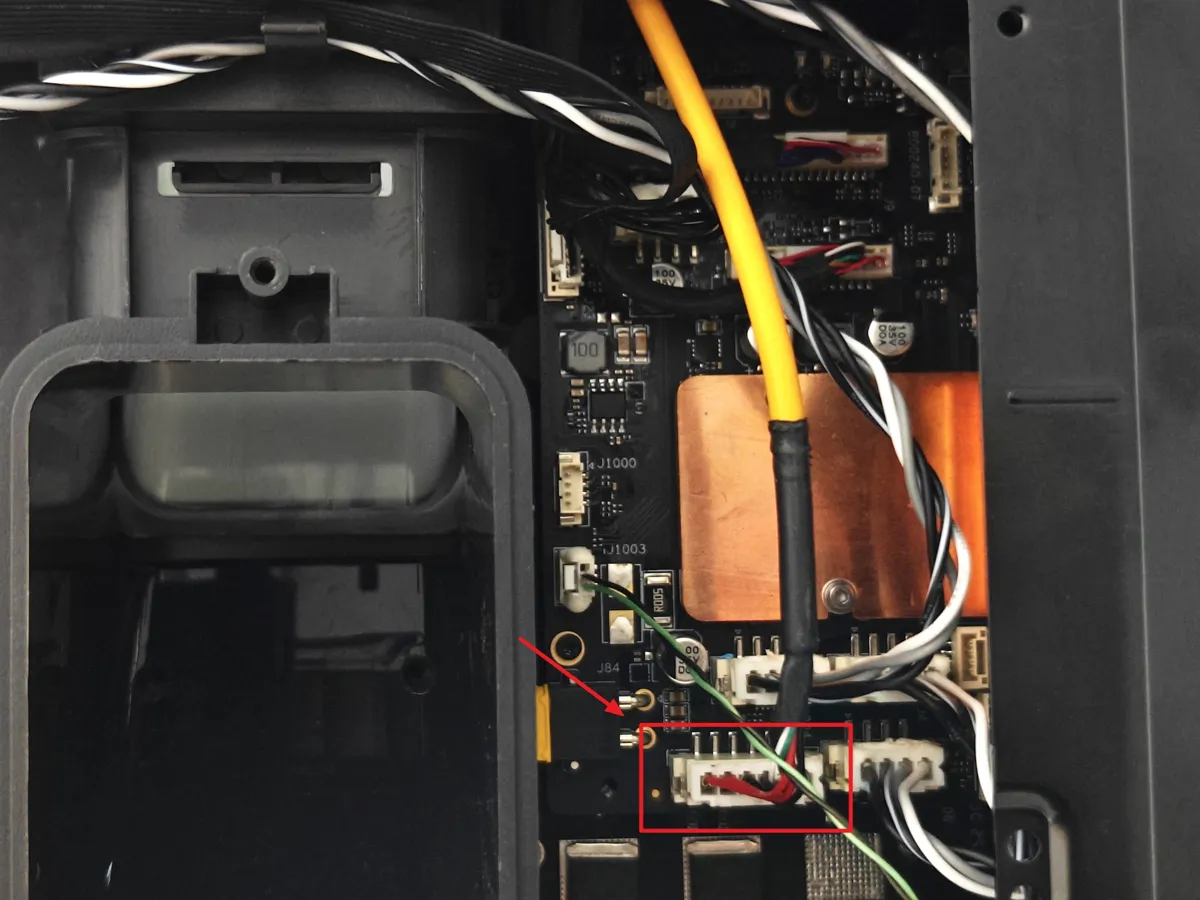

2. Se vejledningen i Udskiftning af P2S bagpanel for at fjerne printerens bagpanel. Kontrollér, om MC-TH-kablet på MC board er korrekt tilsluttet, og sæt det på plads igen om nødvendigt.

3. Når du har genmonteret toolheadens elektroniske komponenter, skal du gå tilbage til Trin 1 og kontrollere visningen af hotend-temperaturen igen. Hvis visningen stadig er unormal, skal du oprette en sag og kontakte teknisk support.

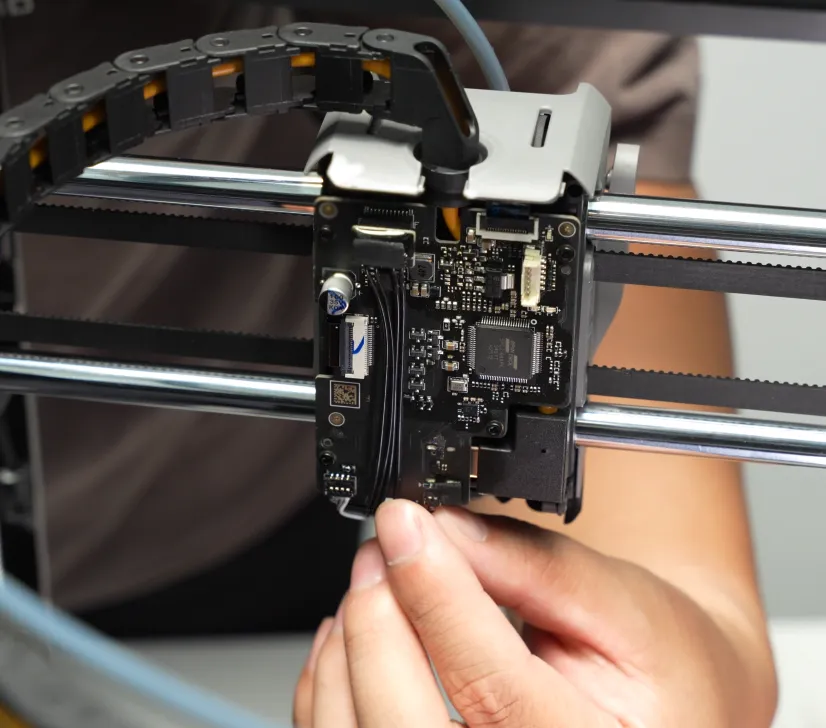

Trin 3: Kontrollér tilslutningen af ekstruderens hvirvelstrømssensor

Se de relevante trin i Udskiftning af P2S hvirvelstrømssensor for at tage sensoren ud og sætte den i igen.

Trin 4: Udskiftning af ekstruderens hvirvelstrømssensor

Følg trinnene i Udskiftning af P2S hvirvelstrømssensor for at afmontere og udskifte sensoren.

Trin 5: Homing-test

Når udskiftningen er gennemført, skal du starte homing igen fra touchskærmen. Hvis HMS-alarmen ikke dukker op igen, er fejlen løst, og fejlfindingen er afsluttet. Hvis den samme HMS-alarm fortsætter, skal du kontakte teknisk support ved at oprette en sag.

I sjældne tilfælde skyldes fejlen et unormalt TH board. TH board skal udskiftes.
