HMS_0300-1800-0001-0005 Z-aksens motor blokerede under bevægelse. Kontrollér for fremmedlegemer på Z-aksens glidere eller remskiver, og tjek om extruderens virvelstrømssensor er unormal.

Problembeskrivelse

Z-aksens motor driver printhovedet lodret via en synkronremskive, rem og spindel. Når systemet registrerer en for stor belastning på Z-aksens motor, udløses en alarm, og printjobbet stopper med det samme.

Almindelige tegn omfatter:

• Under homing eller nivellering kan motoren ikke få varmebordet til at røre dysen på printhovedet.
• Under homing eller nivellering bliver motoren ved med at presse varmebordet mod dysen, hvilket overbelaster Z-aksens motor.
• Under udskrivning forhindres varmebordet i at bevæge sig langs Z-aksen.

Mulige årsager:

• Der sidder snavs i Z-aksens glideskinne.
• Snavs blokerer bunden af printeren, så Z-aksens motorrem ikke kan bevæge sig.

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid for printeren og afbryd strømmen, før du udfører vedligeholdelsesarbejde. Gør du ikke det, er der risiko for elektrisk stød, kortslutning og skader på printeren eller omgivelserne.

Når en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerede handsker for en sikkerheds skyld og passe særligt på ikke at klemme, beskadige eller lægge pres på blottede ledninger, stik eller printkort. Derudover kan dysen være ekstremt varm, så rør den aldrig med bar hud.

Hvis du har spørgsmål eller bekymringer om ovenstående eller trinnene i denne guide, kan du oprette en ny sag på vores supportside for at få hjælp.

Fejlfindingstrin

Du kan tilpasse rækkefølgen af fejlfindingstiltagene efter behov.

Trin 1: Kontrollér og fjern snavs

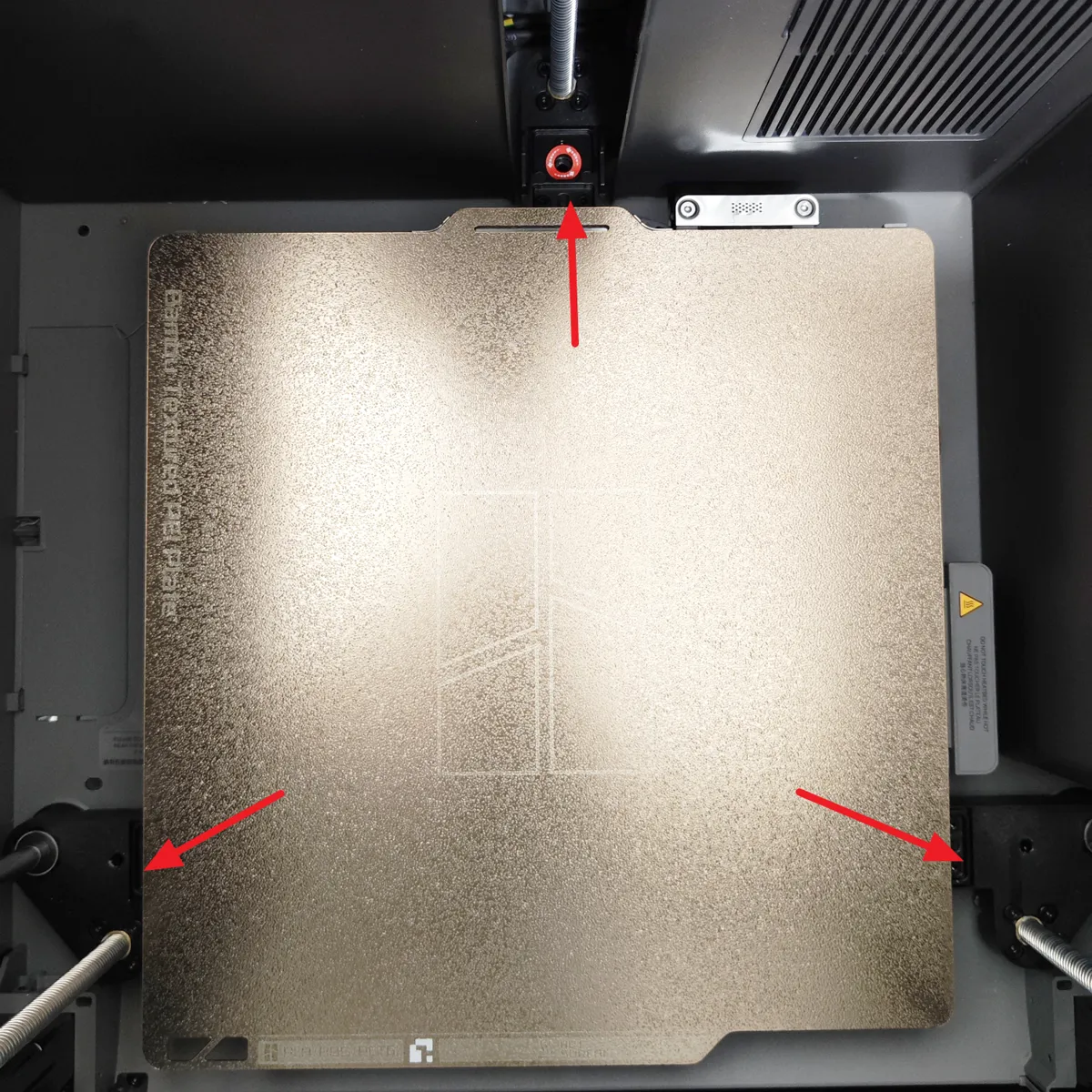

1. Kontrollér og rens Z-aksens glideskinne.

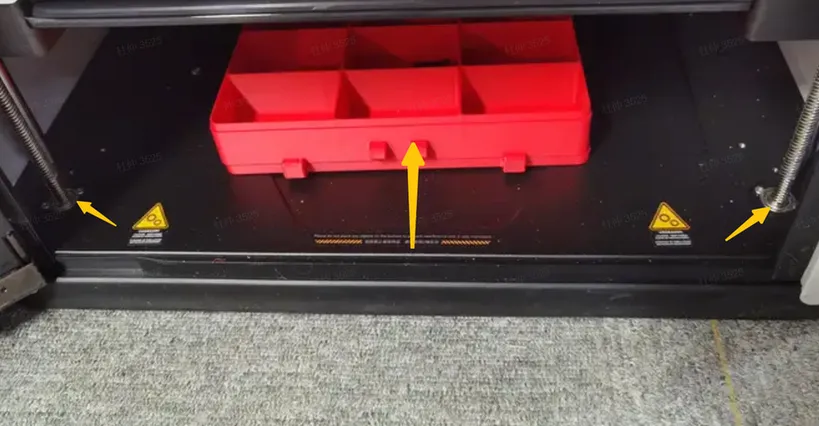

2. Kontrollér for og fjern snavs under varmebordet.

Hvis du finder snavs, skal du fjerne det og udføre en homing-test.
3. Kontrollér for og fjern snavs på Z-aksens motorsynkronremskive.

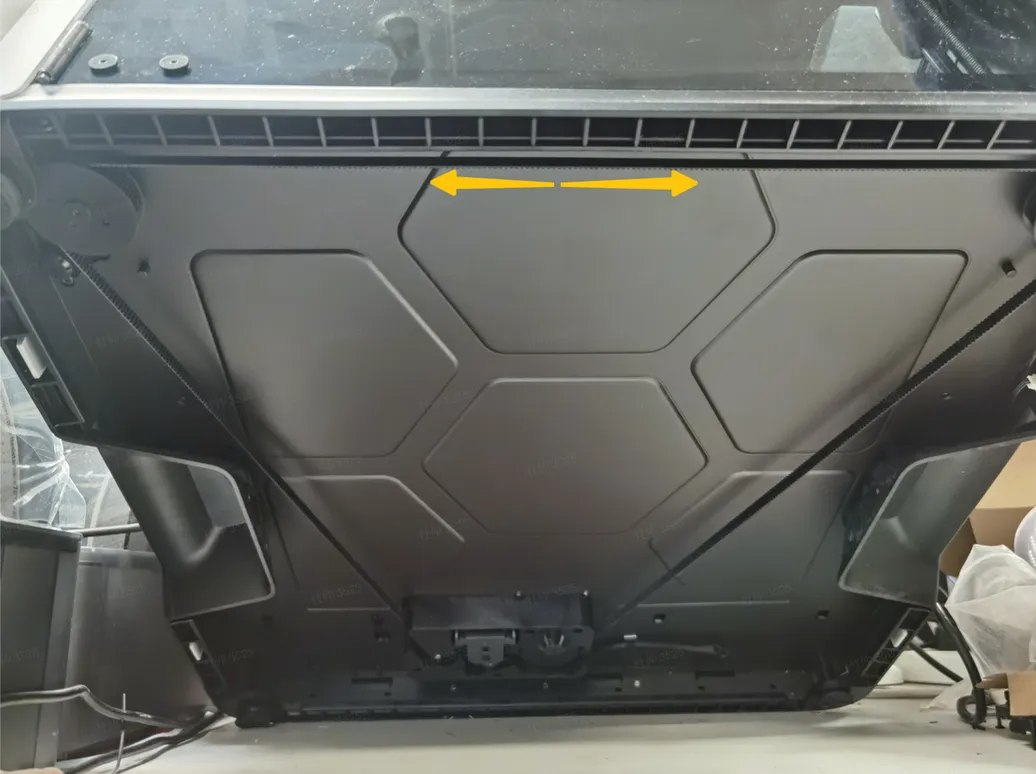

Vip forsigtigt printeren, og undersøg den nederste Z-akse-remskive for forhindringer. Træk derefter manuelt i remmen for at kontrollere, om Z-aksen bevæger sig jævnt.

Undersøg også overfladen, printeren står på, for nedfaldne genstande. Hvis du finder forhindringer, skal du forsigtigt fjerne dem, så remmen og Z-akse-mekanismen fungerer korrekt.

Trin 2. Inspicér virvelstrømsspolerne

Hvis virvelstrømsspolerne er defekte, dårligt forbundet eller sidder for langt fra dysen, bliver varmebordet ved med at bevæge sig opad, efter det har rørt dysen, hvilket får Z-motoren til at gå i stå.

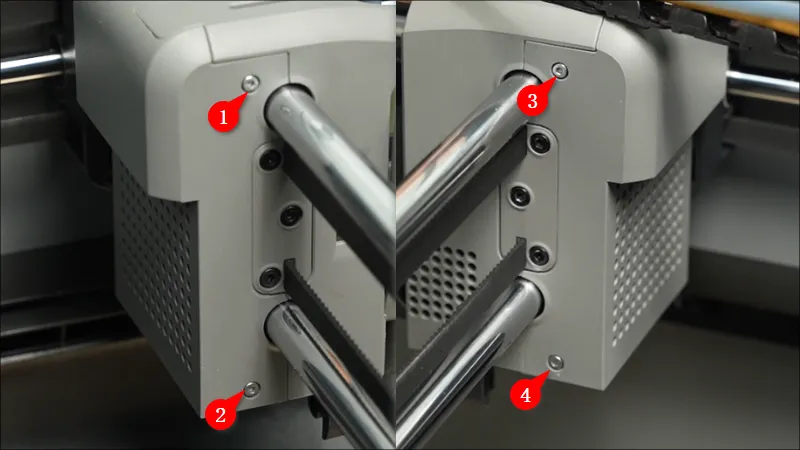

1. Brug en H1.5 unbrakonøgle til at fjerne de fire skruer, der holder printhovedets bagdæksel.

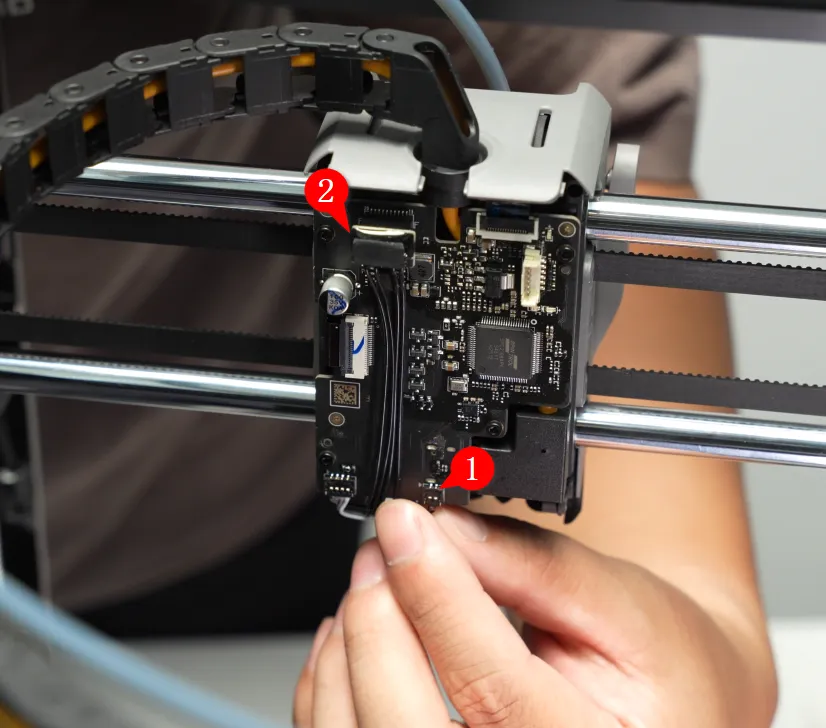

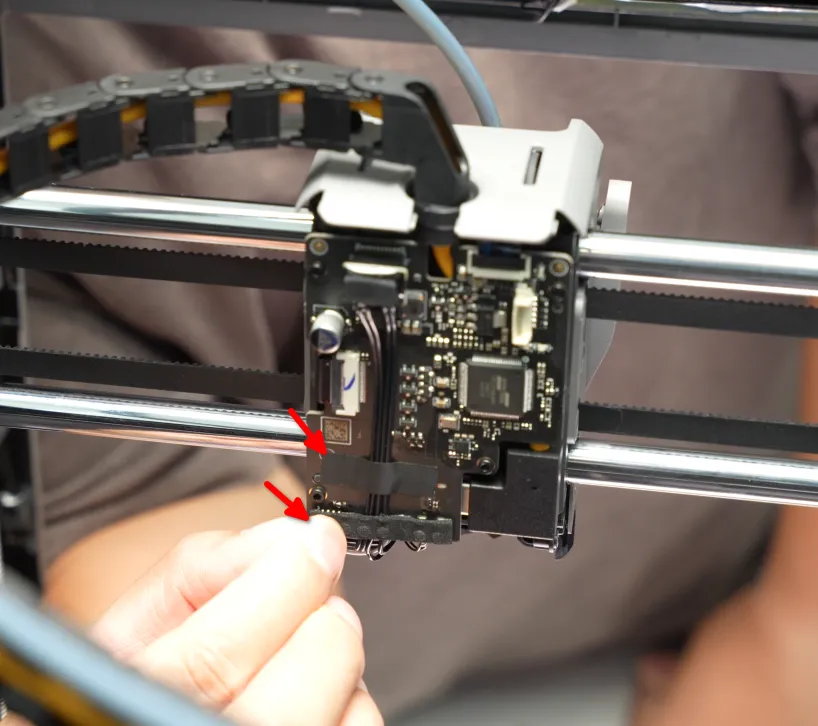

2. Fjern skum og tape på TH board, og tilslut derefter virvelstrømsspolens kabel (NR.1) igen. Når du sætter dette stik i eller tager det ud, skal du løfte det lige op; vip eller træk aldrig sidelæns for at undgå skader.

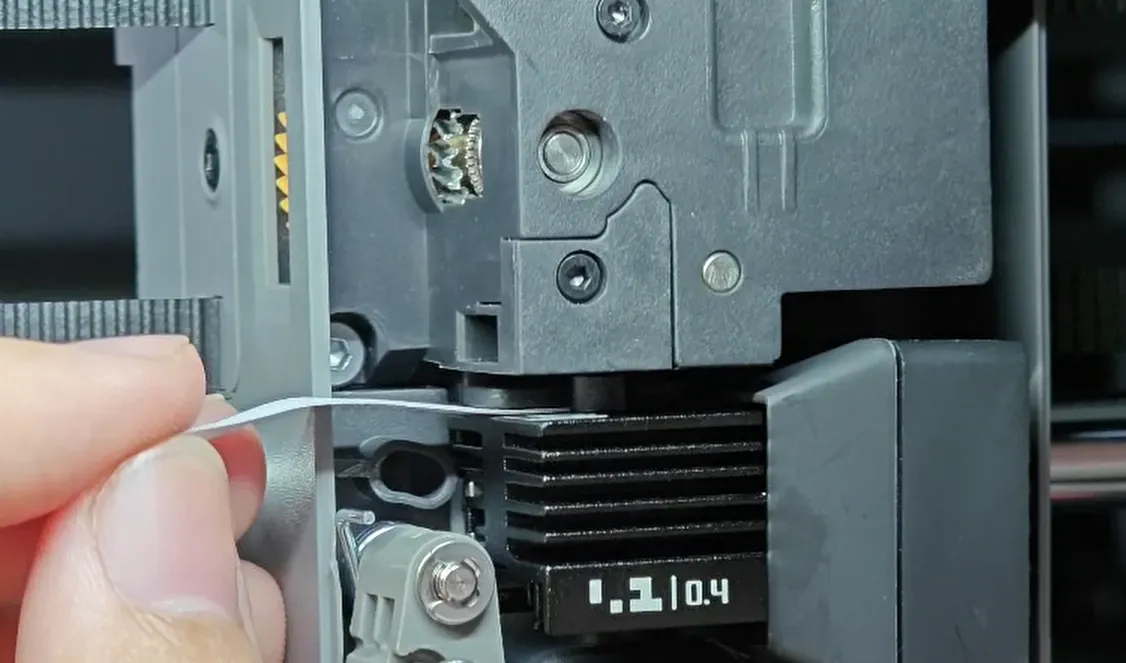

3. Se Justering af virvelstrømsspole på P2S for at genmontere spolen og indstille den korrekte afstand.

Trin 3. Homing-test

Når rengøringen er fuldført, skal du udføre nulstillingen igen:

• Hvis testen er normal, og der ikke opstår nogen alarm, er fejlen løst.
• Hvis alarmen fortsætter, skal du foretage yderligere kontrol eller kontakte teknisk support
