Justering af eddy-sensoren på A2L

Hvornår skal du bruge guiden

Når printerens homing eller niveauering opfører sig unormalt, kan eddy-strømspolernes position have brug for justering.

Nødvendige værktøjer og materialer

• H1.5 og H2.0 unbrakonøgler
• Pincet

Sikkerhedstips

Før du udfører vedligeholdelse på printeren og dens elektroniske komponenter (inklusive toolhead-kablet), skal du slukke printeren og afbryde strømmen for at undgå utilsigtede skærmberøringer eller kortslutninger, der kan medføre yderligere elektronisk skade og sikkerhedsrisici.
Når du vedligeholder eller fejlsøger printeren, skal du kontrollere temperaturen på hotend og varmeplade for at undgå arbejde ved høj temperatur. Hvis du er nødt til at arbejde med en høj dysetemperatur, så brug varmebestandige handsker for at sikre din sikkerhed og en effektiv vedligeholdelse.

Videoguide

Fremgangsmåde

Fjern toolheadets frontdæksel

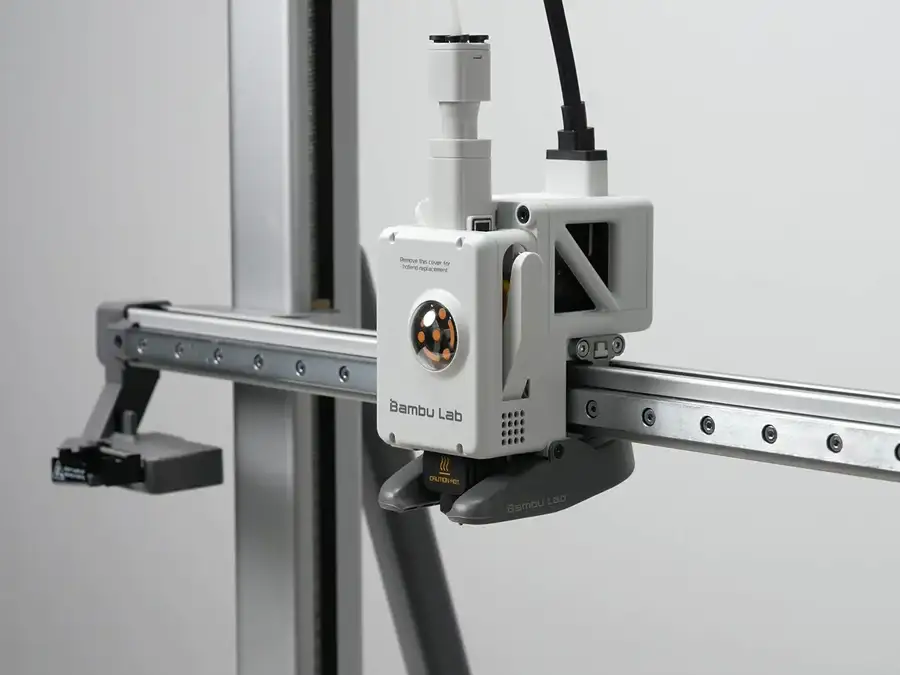

Hold fast i begge sider af den nederste del af toolheadets frontdæksel med begge hænder (undgå hotend-køleblæseren), og løft det skråt opad for at fjerne frontdækslet.

Fjern hotend-køleblæseren

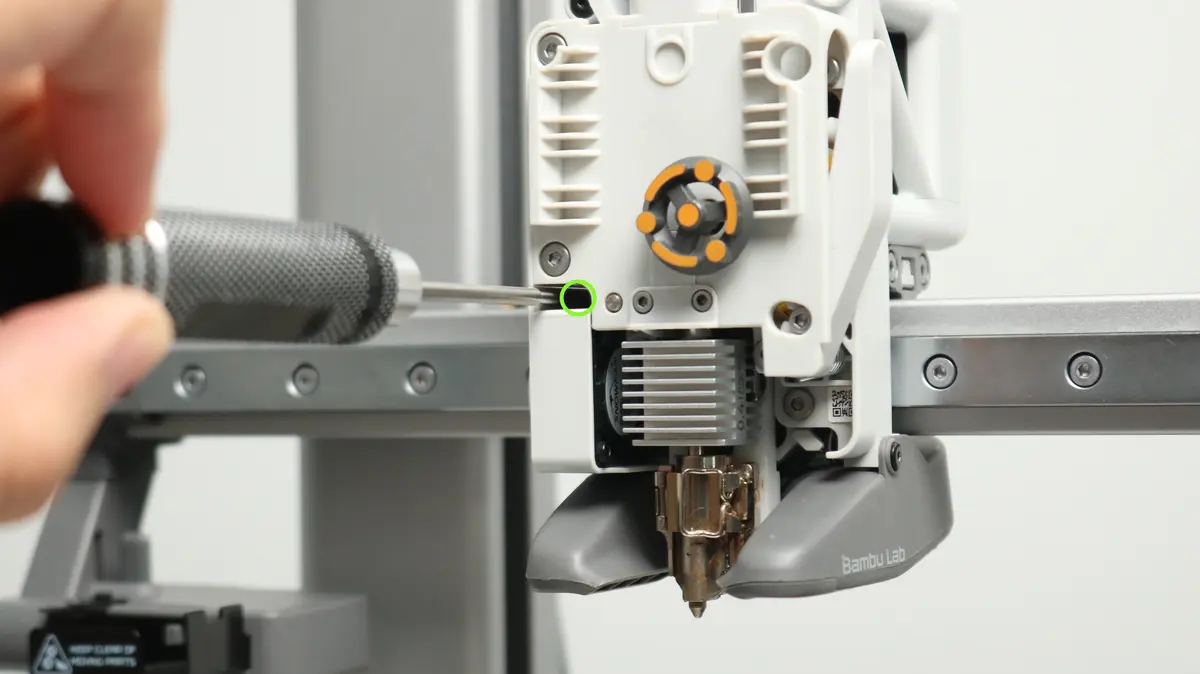

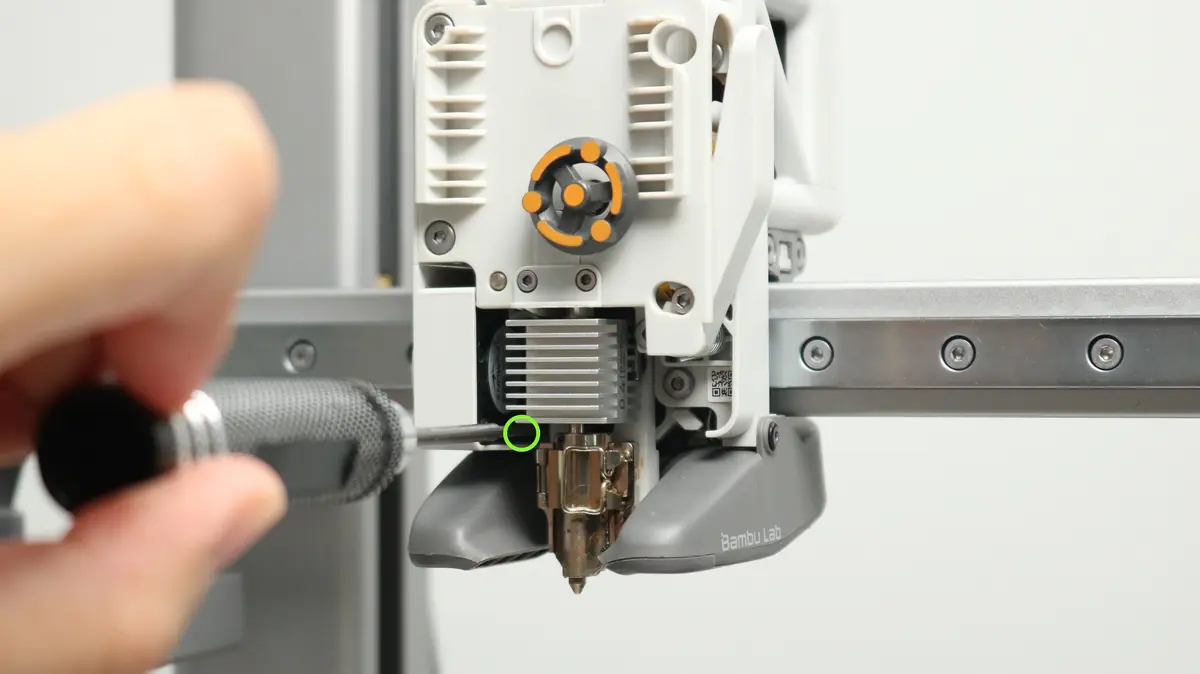

Løsn de 2 skruer, der holder hotend-køleblæseren fast.

Hæng forsigtigt hotend-køleblæseren til side, og træk ikke hårdt i kablet.

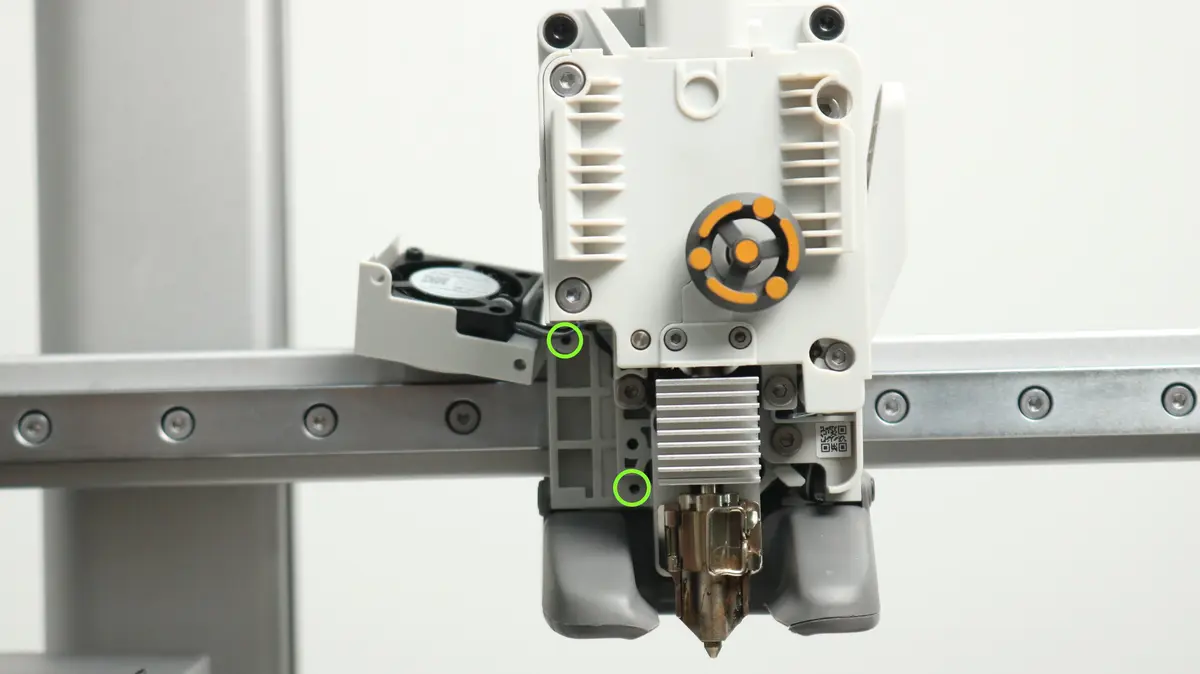

Se billedet nedenfor for skruehullernes placering.

Justér eddy-strømspolerne

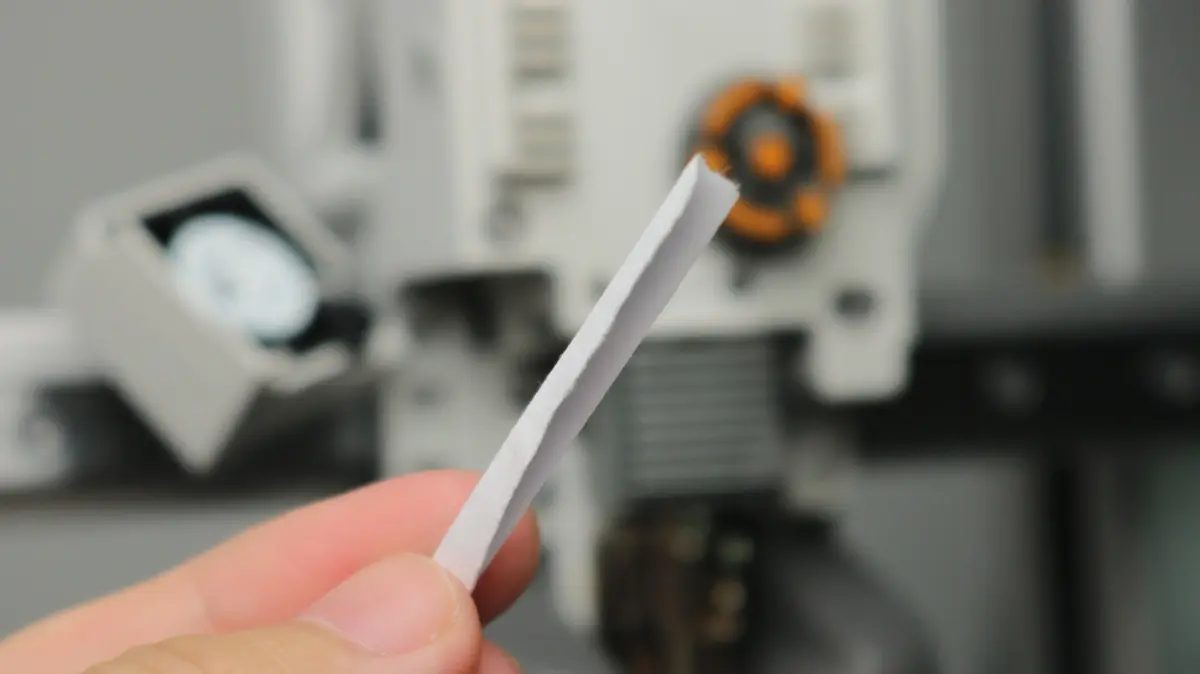

Klip et stykke papir fra et A4-ark, og fold det to gange for at få en strimmel med en tykkelse på cirka 0,2 mm.

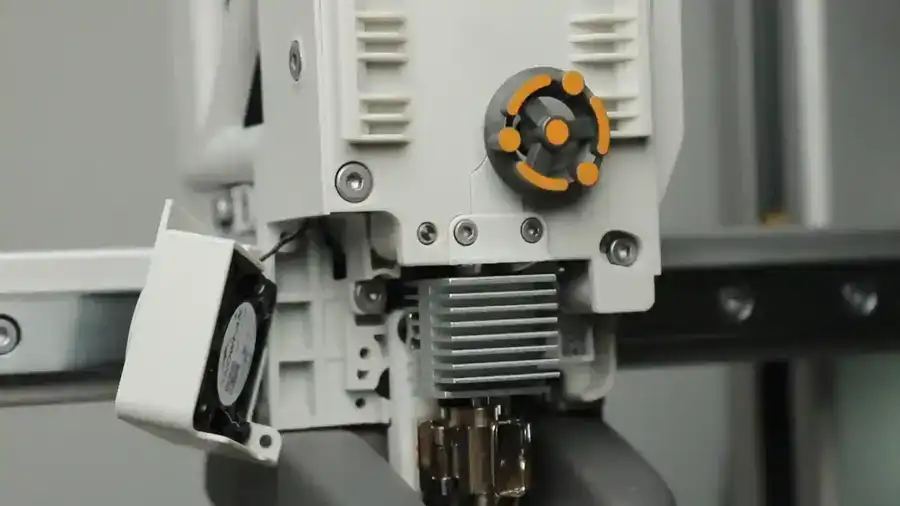

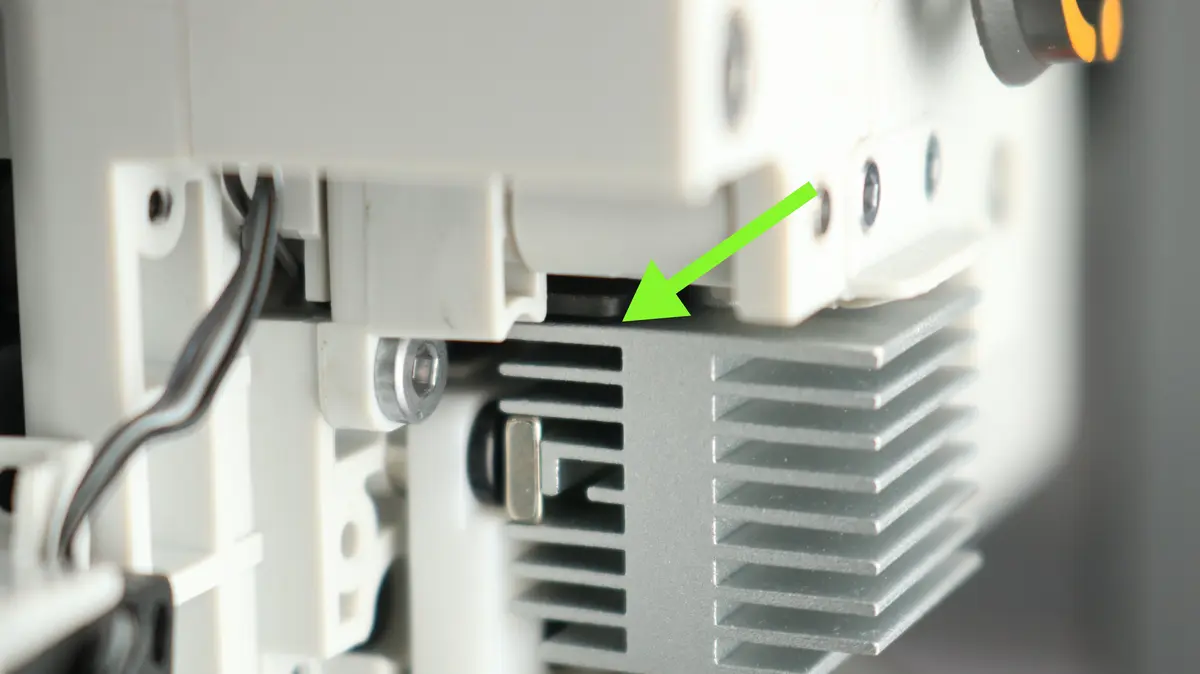

Før papirstrimlen ind i mellemrummet mellem hotendets overside og den sorte del, og træk den frem og tilbage for at sikre, at papiret kan føres ind i mellemrummet med kun lidt modstand.

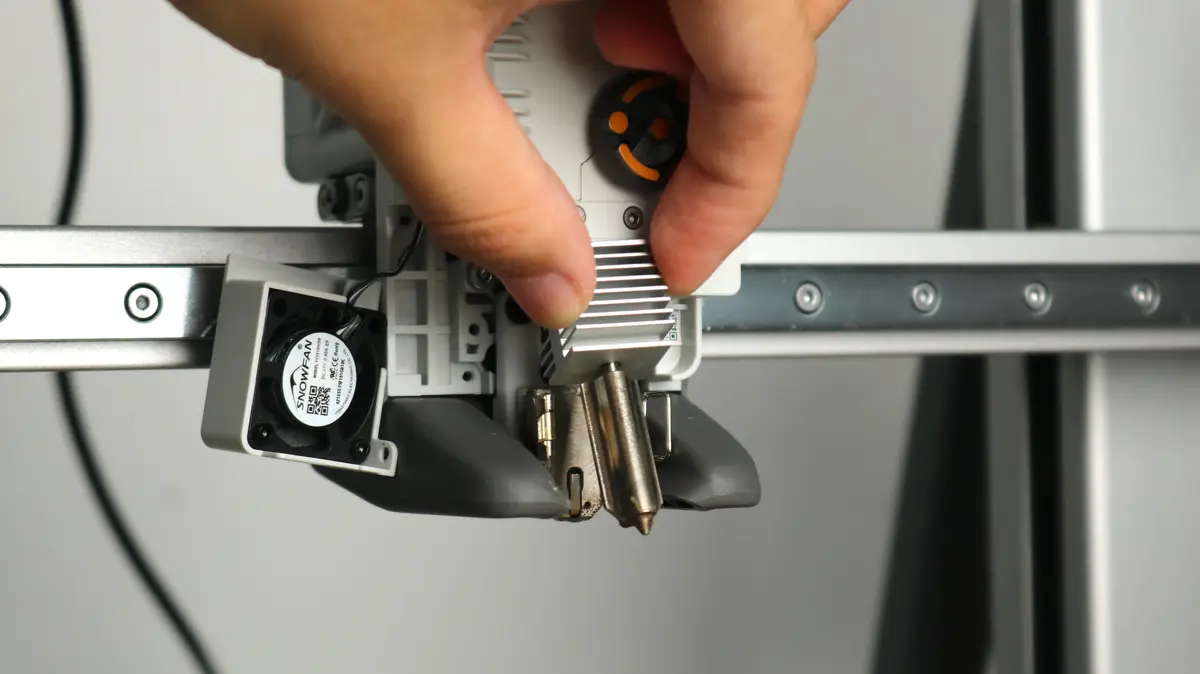

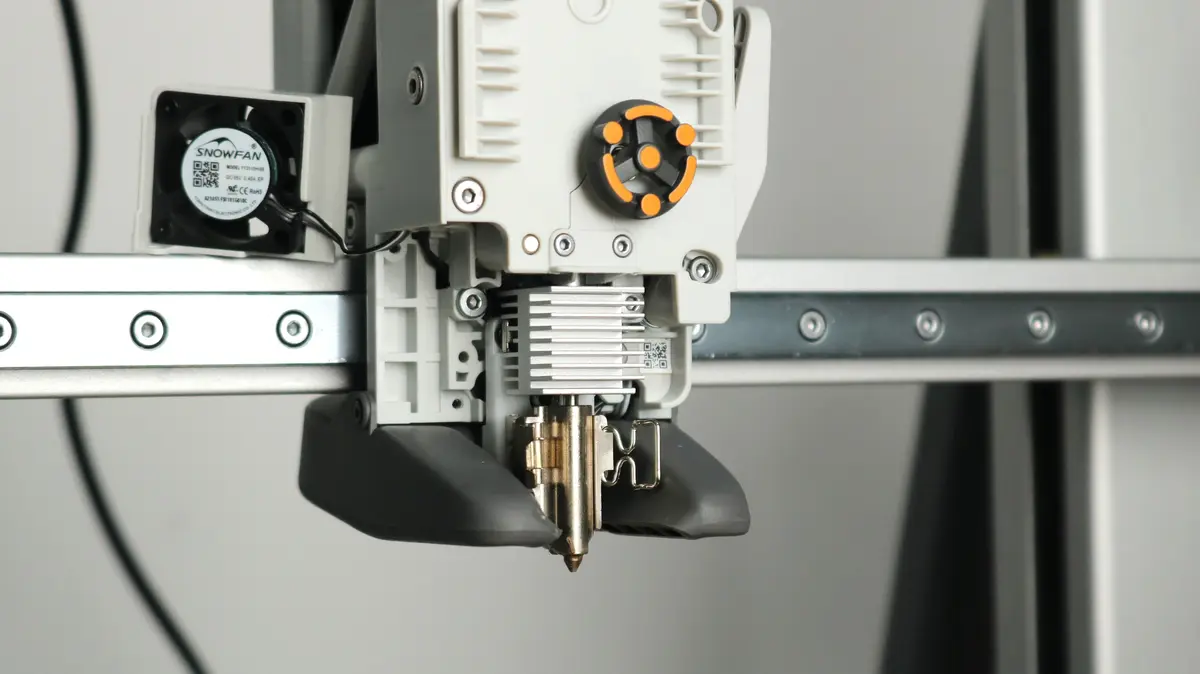

Hvis modstanden er stor, skal du åbne varmeenhedens låsetap og fjerne hotendet.

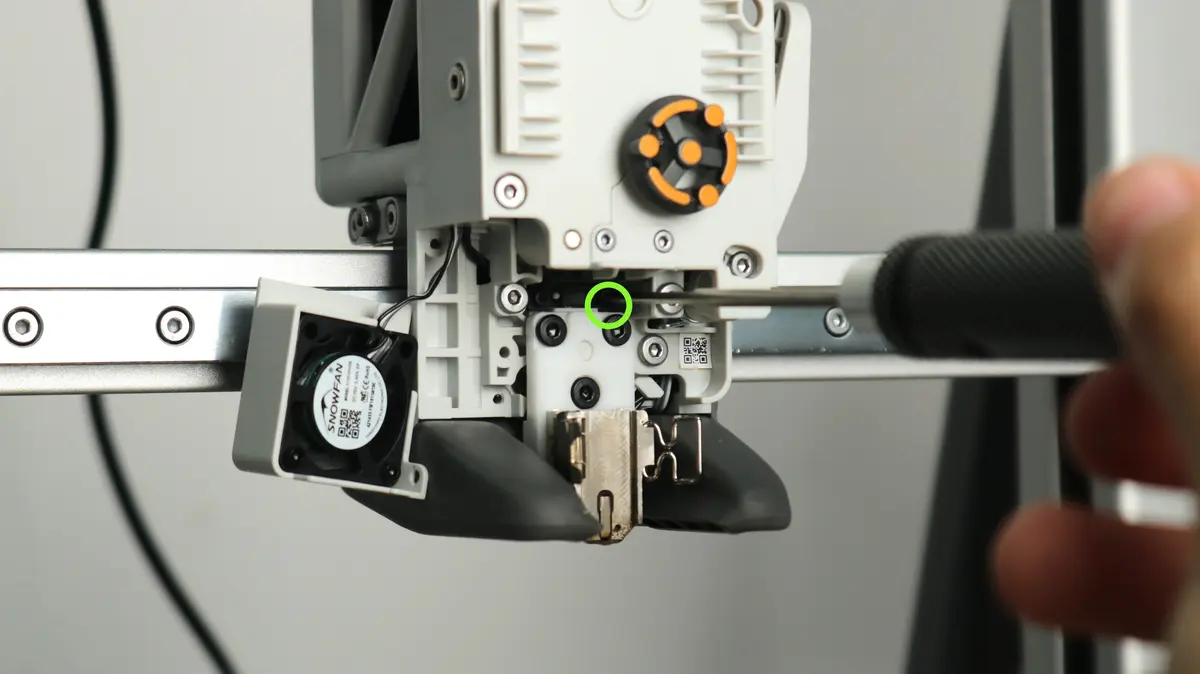

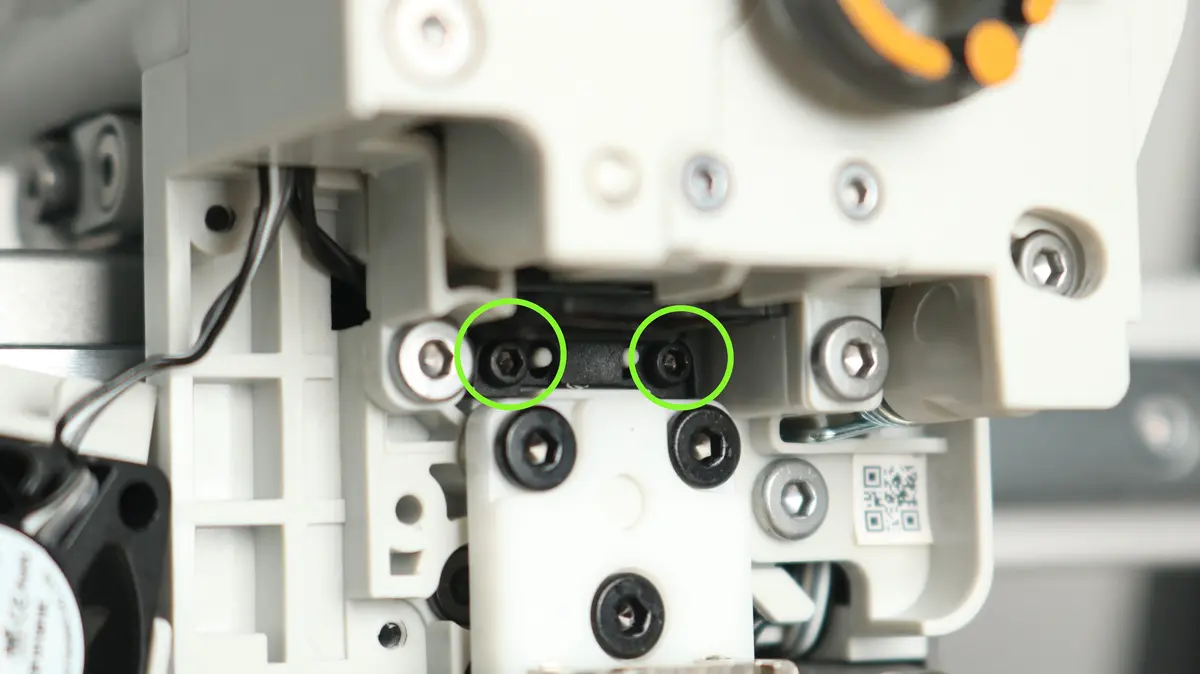

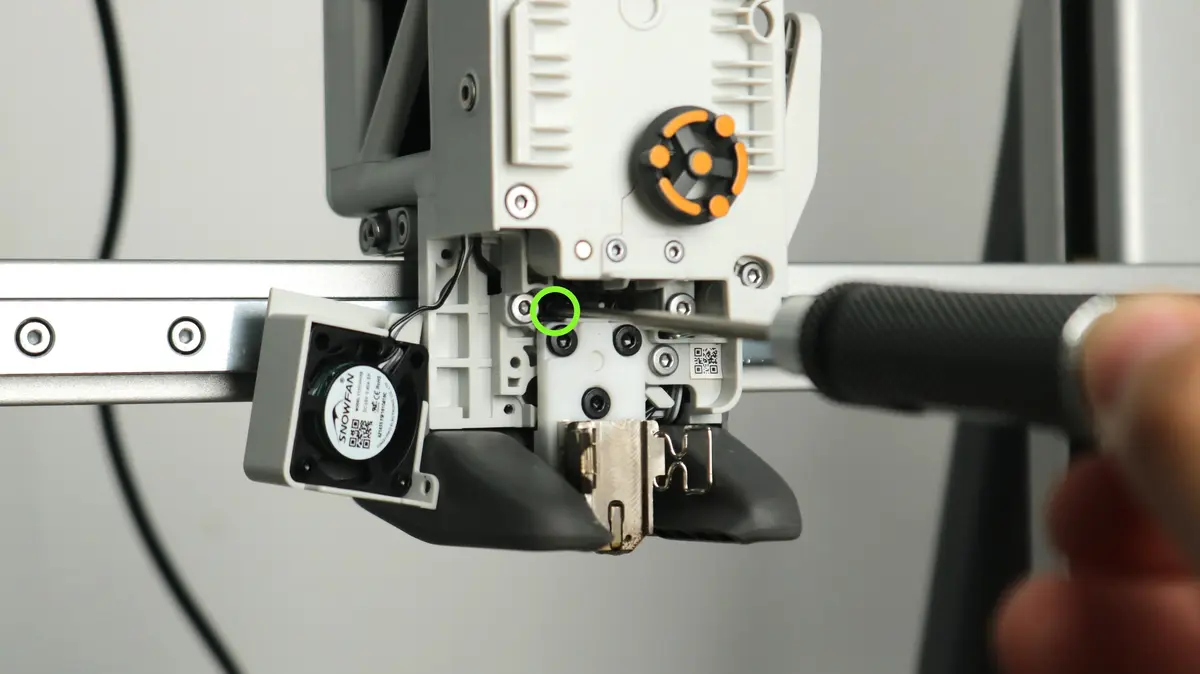

Brug en H1.5 unbrakonøgle til at løsne de 2 skruer, der holder eddy-strømspolerne fast, du behøver ikke at fjerne dem.

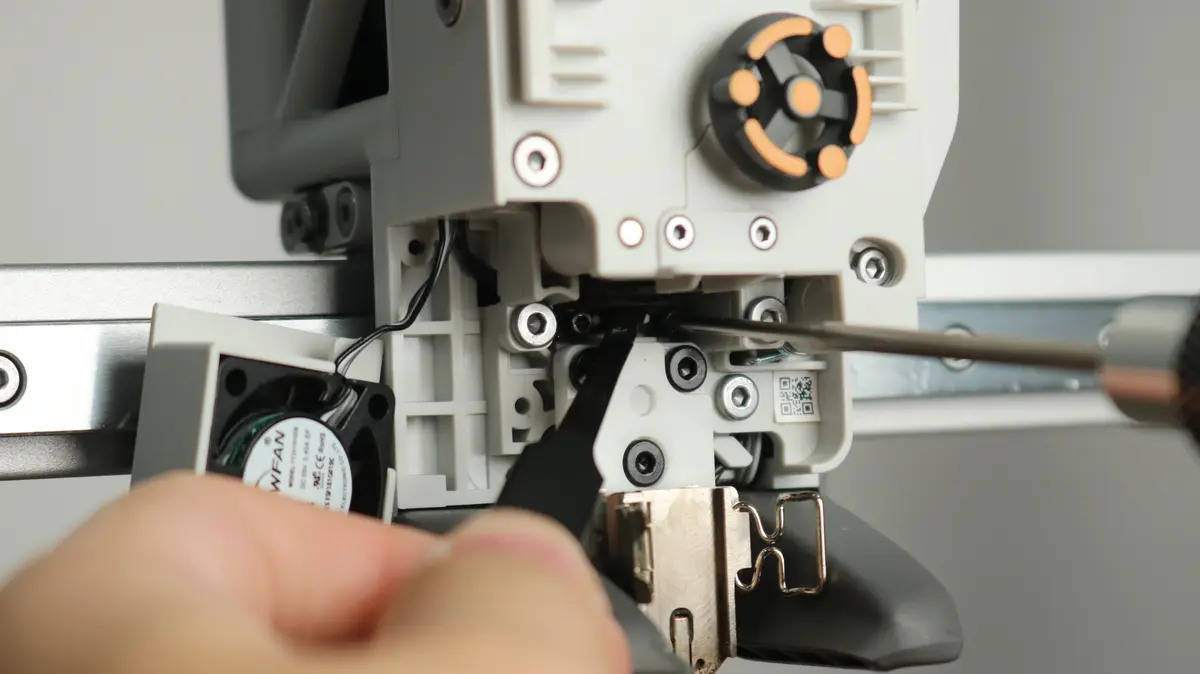

Brug en pincet til at justere eddy-strømspolernes position, og spænd derefter skruerne.

Kontrollér at det lykkedes

Montér dysen, tænd derefter for printeren, og tryk på skærmen for at udføre homing. Hvis homing lykkes, fungerer eddy-strømspolerne normalt. Hvis homing stadig fejler, så gentag justeringen ovenfor eller kontakt kundesupport.

Genmontér hotend-køleblæseren og frontdækslet

Når homing er lykkedes, skal du spænde de 2 skruer, der holder hotend-køleblæseren fast.

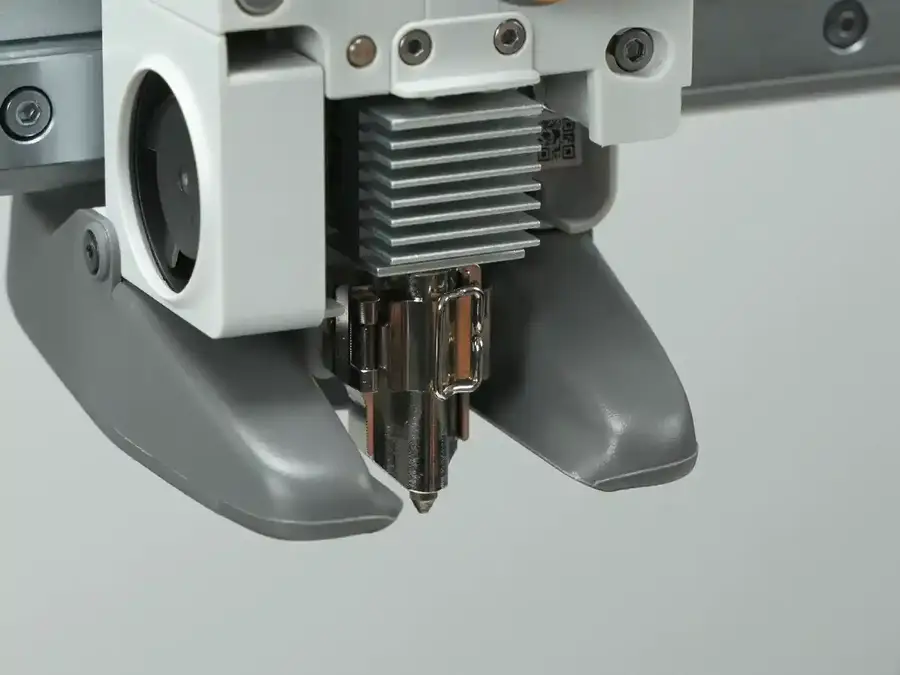

Montér silikonesokken på hotendet nedefra og op, og sørg for, at den sidder glat og ikke rører de omkringliggende plastdele efter montering.

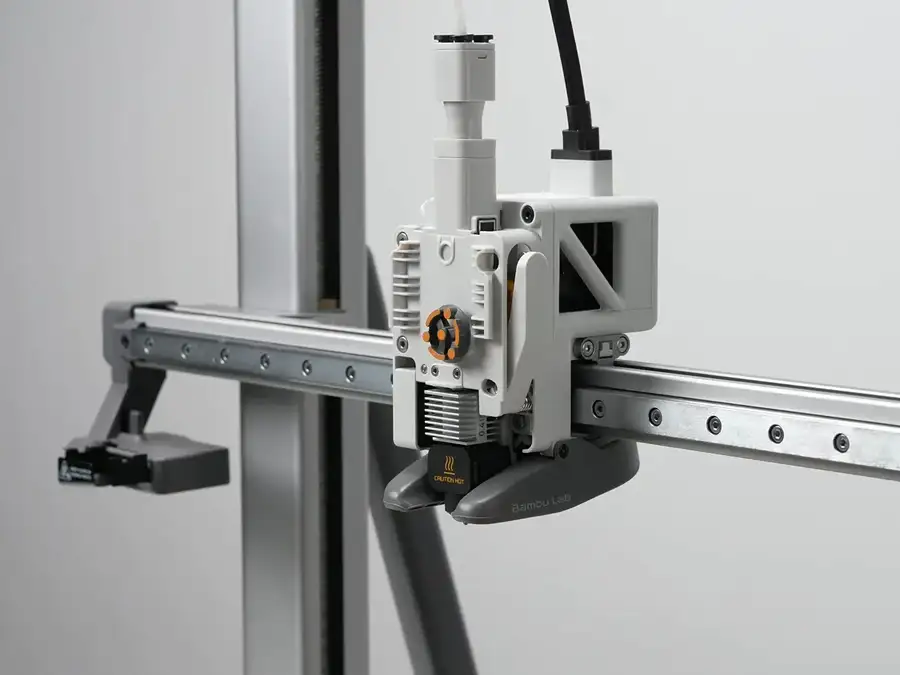

Montér derefter frontdækslet på ekstruderen igen.
